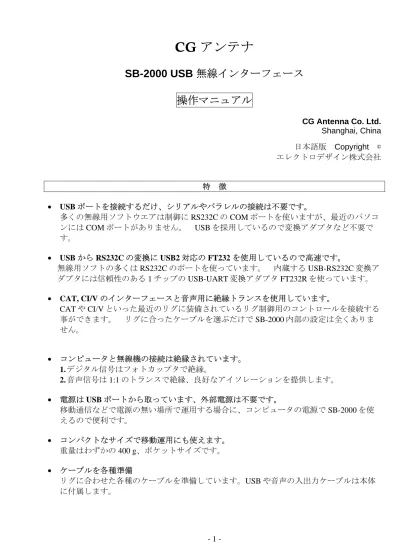

CG
アンテナ
SB-2000 USB 無線インターフェース
操作マニュアル
CG Antenna Co. Ltd. Shanghai, China 日本語版 Copyright © エレクトロデザイン株式会社 特 徴 • USB ポートを接続するだけ、シリアルやパラレルの接続は不要です。 多くの無線用ソフトウエアは制御に RS232C の COM ポートを使いますが、最近のパソコ ンには COM ポートがありません。 USB を採用しているので変換アダプタなど不要で す。 • USB から RS232C の変換に USB2 対応の FT232 を使用しているので高速です。 無線用ソフトの多くは RS232C のポートを使っています。 内蔵する USB-RS232C 変換ア ダプタには信頼性のある 1 チップの USB-UART 変換アダプタ FT232R を使っています。 • CAT, CI/V のインターフェースと音声用に絶縁トランスを使用しています。 CAT や CI/V といった最近のリグに装備されているリグ制御用のコントロールを接続する 事ができます。 リグに合ったケーブルを選ぶだけで SB-2000 内部の設定は全くありま せん。 • コンピュータと無線機の接続は絶縁されています。 1. デジタル信号はフォトカップタで絶縁。 2. 音声信号は 1:1 のトランスで絶縁、良好なアイソレーションを提供します。 • 電源は USB ポートから取っています、外部電源は不要です。 移動通信などで電源の無い場所で運用する場合に、コンピュータの電源で SB-2000 を使 えるので便利です。 • コンパクトなサイズで移動運用にも使えます。 重量はわずかの 400 g、ポケットサイズです。 • ケーブルを各種準備 リグに合わせた各種のケーブルを準備しています。USB や音声の入出力ケーブルは本体 に付属します。機 能 SB-2000 は無線機とコンピュータを接続するインターフェースです。 • CAT, CI/V を経由したリグ制御 CAT や CI/V のリグ制御のインターフェースを持っています。 この接続でリグを制御で きます。 • RTTY, PSK31, SSTV, FAX, その他のデジタルモードが運用できます 広く使われているデジタルモードのプログラムが利用できます。 • CW の送受信ができます CW の送受信プログラムを使って CW の通信を楽しむ事ができます。 キーボードから モールス符号の送信ができ、受信符号を画面に表示できます。 • ECHOLINK をサポートしています インターネットを経由した VoIP 技術を使った ECHOLINK の接続用インターフェースと して使う事ができます。 • SSB の音声を録音できます。 （録音用ソフトを使って） • FSK を使う事ができます。 （CW の出力と兼用なので FSK 又は CW キーイングが使え る） フロントパネル フロントパネルを下記に示します。 図１． 1. PTT 表示ランプ 仮想 COM ポートの RTS 信号が ON の時に点灯します。 通常この信号を PTT に使用し ます。
リアパネにはリグとコンピュータに接続するための全てのコネクタがあります。
図２
1. リグの接続コネクタ
25 ピンメスの D サブコネクタからリグの CAT や CI/V などのリグ制御や CW、FAK、 PTT などの制御やリグの音声の入出力をこのコネクタ経由で接続します。 2. AF-IN ジャック この RCA ジャックはコンピュータの音声からの信号を SB-2000 に入力するジャックです。 3. AF-OUT ジャック この RCA ジャックはリグから出力される音声信号をコンピュータのマイク入力に接続す るためのジャックです。 4. USB ポート USB ケーブルでコンピュータの USB ポートに接続します。 接 続 接続ケーブル 使用リグに合った CG アンテナ社のケーブルをご使用下さい。 最近の各社のトランシーバ に合ったケーブルを準備しています。 リアパネルとトランシーバの接続 25 ピン D サブソケットにリグ接続ケーブルを接続します。 ケーブルの反対にはそれぞれ のリグに応じたコネクタが接続されていて CAT や CI/V のリグ制御や PTT, CW 又は FSK の 信号が供給されます。 コンピュータのサウンドカードの出力に 3.5mm のステレオプラグを差し込み、ケーブルの反 対側を SB2000 の AF-IN 端子に接続します。 同様にサウンドカードの音声入力（MIC）に 3.5mm のステレオプラグを差し込み、反対側の RCA プラグを AF-OUT に接続します。 USB ケーブルを SB2000 とコンピュータの USB ポートに接続します。
ソフトウエアのインストール
SB-2000 使用するために Windows 98, 2000/XP, Vista, Mac OS X , Linux 向けのソフトウエアド
ライバがあります。 適合コンピュータの仕様 CPU: Intel P3 500 MHz RAM: 256MB CD-ROM １個の USB 1.1 ポートとサウンドカード
Windows 2000, XP & Vista の場合のドライバのインストール
* SB-2000’の USB ケーブルをコンピュータにまだ接続しないで下さい。 • インストール CDROM を CD にセットします。 マイコンピュータの CD ドライブをクリ ックします（D:や E:など、以降の説明は CD が E:として） • e:\driver\Win2000_XP_Vista\SB2000.exe をダブルクリックします。(e:は実際のドライブに 合わせる) • この操作でドライバはコンピュータに読み込まれます。 ここで SB-2000 を、USB ケーブルを使ってコ ンピュータに接続します。 接続すると自動 的に検出されます。 COM ポートが認識されたか確認 コントロールパネル -> システム-> ハードウエア -> デバイスマネージャ 新しい COM ポートが追加された事を確認します。 ポート番号をメモします。
• MMTTY を使いFSK モードで送信する場合にはCOMFSKのプラグインをインストール します。詳細はMMTTYのマニュアルを参照ください。
ケーブルについて 1. スピーカーとマイクケーブル RCA と 3.5 mm プラグのケーブルのインピーダンスは 600Ωです。 2. USB ケーブル 4 ピン B と 4 ピンの USB ケーブルです。 3. D サブ 25 ピンコネクタ CAT や CI/V と CW などの信号をリグに接続するケーブル 25ピンのコネクタの接続を右に示します。 RS TX/RX RS232C の TX/RX シリアルデータ信号です。八重洲の CAT や or Kenwood のリグ制御に使います。 TX/RX TTL レベルの TX/RX シリアルデータ信号です。 CI/V や TTL レベ ルの CAT 似使います。 RTS/DTR 制御出力です。 無線ソフトで PTT を RTS に CW/FSK を DTR にセ ットします。 AF IN/OUT AF IN は無線機の音声出力を、AF OUT は送信音声を接続します。
保 証 SB-2000 の購入後一年間、CG アンテナ社は部品の不良に対して保証いたします。 不適当な使用、乱用、または自然災害による故障は保証の対象外です。 CG Antenna は私たちの製品を使用する結果として他の装置への損傷や人々への負傷に対する 責任も負いません。 上の保証が認められない場合には製品を出荷された状態に戻して販売店に返却下さい。 返 金に応じます。 サ ー ビ ス CG 社製品に問題があった場合には販売代理店に連絡してください。 修理のサービスを受 けることができます。 製品を返送する場合には、製品がダメージを受けないように梱包に留意してください。 製 品には住所氏名、電話番号とトラブルの詳細を記載したメモを添付してください。 *CG アンテナ社及びその代理店はお客様から送られる際の事故に対しては責任を負えません。
販売代理店
エレクトロデザイン株式会社
〒278-0031 千葉県野田市中根１６９－２
