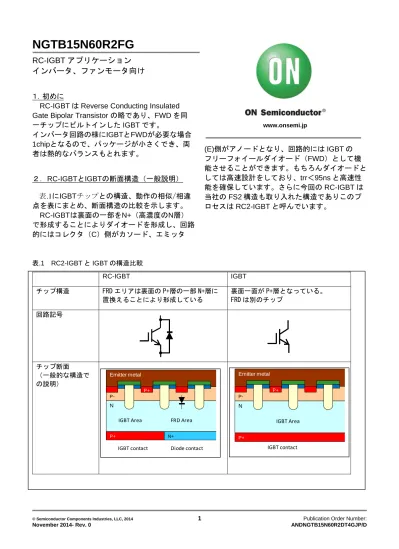

NGTB15N60R2FG RC-IGBT

インバータ、ファンモータ向け

１．初めに

RC-IGBT

は

Reverse Conducting Insulated Gate Bipolar Transistor

の略であり、

FWD

を同 一チップにビルトインした

IGBT

です。

インバータ回路の様に

IGBT

と

FWD

が必要な場合

1chipとなるので、パッケージが小さくでき、両

者は熱的なバランスもとれます。

２．RC-IGBTとIGBTの断面構造（一般説明）

表

.1

にIGBTチップとの構造、動作の相似/相違 点を表にまとめ、断面構造の比較を示します。

RC-IGBT

は裏面の一部を

N+

（高濃度の

N

層）

で形成することによりダイオードを形成し、回路 的にはコレクタ（

C

）側がカソード、エミッタ

www.onsemi.jp

(E)

側がアノードとなり、回路的には

IGBT

の フリーフォイールダイオード（FWD）として機 能させることができます。もちろんダイオードと しては高速設計をしており、trr＜95nsと高速性 能を確保しています。さらに今回の

RC-IGBT

は 当社の

FS2

構造も取り入れた構造でありこのプ

ロセスは

RC2-IGBT

と呼んでいます。

RC-IGBT IGBT

チップ構造 FRD エリアは裏面の P+層の一部 N+層に

置換えることにより形成している

裏面一面が P+層となっている。

FRD は別のチップ

回路記号

チップ断面

（一般的な構造で の説明）

N P-

Emitter metal

P+ N+

P+

FRD Area

Diode contact IGBT contact

IGBT Area

N P-

Emitter metal

P+

P+

IGBT contact IGBT Area

表.1

RC2-IGBT

と

IGBT

の構造比較

３．RC2-IGBTの高速

SW

性能について

FS2

構造は元々高速スイッチング用途例えば フルスイッチング

PFC

用途の

IGBT

に向けて

ONsemi

が開発したプロセスです。この構造を

今回開発した

RC2-IGBT

に採用することにより 従来型(NPT構造)の

IGBT

に比較して

tf

を大幅

４．RC2-IGBTの製品ラインアップについて

RC2-IGBT

は

IGBT

と

FRD

が

1

チップになり小 型化出来るという特徴があるので、当社はその 特徴を生かし、

DPAK

品を中心にラインアップ を構成しています。

に改善（高速化）出来ました。動作波形例を

15Aスペック同士のデバイス比較したものを WP.1と2に示します。WP.1がRC2-IGBTの15A

スペック品の動作時の

tf

波形であり、

WP.2

の

15AスペックNPT品に比較して高速でtfテールテ

ーリングもない動作を実現しています。

Ic定格電流はコンパクトなパッケージで、

NGTB03N60R2DT4G

の

Ic=4.5A

から

NGTB10N60R2DT4GではIc=10Aを実現し

ています。また、

TO-220F

パッケージの

NGTB15N60R2FGはシリーズで一番大きな電

流スペックのデバイスです。

Electrical characteristics

/Ta=25 ℃

IC IC ICP VCE(sat)

@Tc= @Tc= @Tc=

25 ℃ 100 ℃ 25 ℃ typ typ

[V] [A] [A] [A] [V] [V] [ns]

NGTB03N60R2DT4G DPAK 9 4.5 12 1.7(3A) 1.5 65*1

NGTB05N60R2DT4G DPAK 16 8 20 1.65(5A) 1.5 75*1

NGTB10N60R2DT4G DPAK 20 10 40 1.7(10A) 1.5 90*1

NGTB15N60R2FG TO-220F-3FS 24 14 60 1.85(15A) 1.7 95*1 600

Type No. Package

Absolute maximum ratings

FRD 　 Electrical Characteristics /

VCES

VF trr

typ

表.2

RC2-IGBT

ラインアップ

Ic tailing

WP.1 FS2-IGBT Ic=10A tf=40nS WP.2 NPT-IGBT Ic=10A tf=120nS VCE-100V/div

Ic-2A/div

*1 IF=Ic(Tc=100C).VR=300V,di/dt=300A/s

５．RC-IGBTのアプリケーションマップ アプリケーションマップを示します。

(Fig.1) TO-220F外形のNGTB15N60R2FGは

広い出力電力に対応できるので色々なセットに

６．BLDCモータでの動作

６－１）FRD入りMOSFETとのダイオード比較

小出力インバータ・ファンでは出力素子はし ばしばFRD（Fast Recovery Diode）

入りのMOSFETと競合します。FRD入りの

MOSFET

のダイオードは構造上

MOSFET

に生成

される寄生ダイオードを使用するので、この寄 生ダイオードの

trr

の高速化が必要になります。

しかしMOSFETの場合あまり高速化を進めると、

対応できます。また、DPAK品の

NGTB03N60R2DT4G

、

05N60R2

、

10N60R2

は コンパクトな外形であり、冷蔵庫や動作周波数 が高め(15kHz)のファンモータにも最適です。

高速化の限界が低いのが現状です。一方

RC- IGBTはIGBT部分は伝導度変調するのでその影

響が小さく

trr

の高速化をより向上させることが できます。例えば表.3の様にFRD入りMOSFET のBFL4007と比較するとスペックではダイオー ドの

trr

同じですが、実際の動作では

trr

に差が発 生し動作特性にも違いが生じます。６－２節を 参照ください。

Ic p [A ]

1 2.0 5.0

10k

Frequency [Hz]

Application Area of RC2 IGBTs and IGBT’s PKG

20k 5k

10

Washing Machine

Refrigerator

General Inverter

Fan Motor

NGTB10N60R2DT4G NGTB05N60R2DT4G NGTB03N60R2DT4G NGTB15N60R2FG

Fig.1 RC-IGBT

のアプリケーションエリア

６－２）FRD入りMOSFETとの挙動比較

Fig.2の回路構成で、RC-IGBT/MOSFET、両者

に放熱板を付けない状態で比較的小さい出力で

3相BLDCモータを駆動し、動作を比較しました。

(120°PWM駆動、fc=15kHz）

動作波形（ハイサイド）を比較すると電流の立 ちあがりのところのIcp値がMOSFETは大きな 値が観測されています。これはローサイド側の

FRD

の

trr

の影響です。

NGTB15N60R2

と

BFL4007とはデータシートのtrr値は同じですが、

実際に動作させる

ID

値では

MOSFET

の

trr

が大き いためIDpも大きくなりました。(WP.1とWP.2 の比較)

MOSFET

では電流ノイズにより注意する必要

が生じると考えられます。

表.3

IGBT 主なスペック MOSFET

との比較

Fig.2 動作回路ブロック

WP.1 NGTB15N60R2FG Pout=80W WP.2 BFL4007 Pout=80W

NGTB15N60R2FG BFL4007

VCES(VDSS)

[V] 600 500

Iｃ(ID)　[A] 15 14

VCE(sat)[V] 1.4（Ic=15A) ―

RDS(on)[Ω] ― 0.52(ID=7.0A)

ｔｒｒ[nS] 95

(IF=15A)

95

(IF=14A)

Ic-1A/div Ic-1A/div

VCE-50V/div VCE-50V/div

IDp

が

NGTB15N60R2

の

Icp

より大きい

Icp
