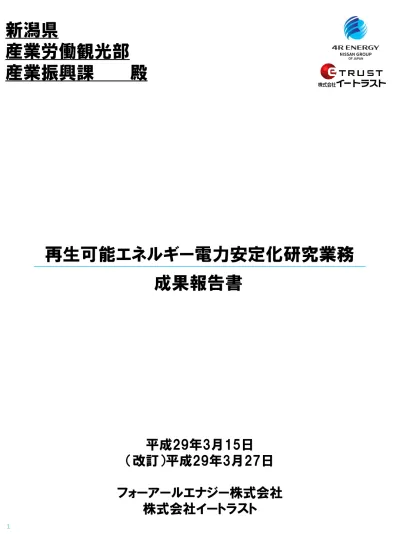

スライド 1

1

再生可能エネルギー電力安定化研究業務

平成29年3月15日

（改訂）平成29年3月27日

フォーアールエナジー株式会社

株式会社イートラスト

成果報告書

産業振興課

殿

2

１．本業務の目的

２．実証設備概要

３．実証試験パターン

４．収集データのご紹介（各試験パターン毎）

５．収集データの分析、費用対効果

６．本業務の拡張性及び事業性のシミュレーション

７．関連事業の可能性

８．今後における課題

3

再生可能エネルギーの導入拡大に伴い、年間360 時間を超えても

なお、無保証で太陽光発電設備の出力制御を実施できるルールが

導入される中、再生可能エネルギーの最大限の導入を図るために

は、今後、

売電できない太陽光発電電力を効率的に利用できる手

法が必要

である。

また、電気自動車の普及に伴い、

電気自動車の使用済み電池

（以

下、「使用済み電池」という。）は、今後の流通拡大が見込まれており、

その再利用が期待されている。

そのため、本業務では、太陽光発電設備の出力制御時を想定し、使

用済み電池を用いて、昼間の発電電力を夜間に供給する手法につ

いて、実証実施致しました。

■

太陽光発電システム

■

電気自動車

 2009年以降、余剰買取開始、その後全量買取制度も加わり加速的に普

及してきたが電力会社への買取受け入れが困難になってきており、発電し

たものに出力抑制をかける必要がでてきた。

 2019年以降、余剰買取終了後は発電した電気を売電するのではなく、エ

ネルギーの地産地消が期待されている。

 2010年に市場投入をされ、徐々に市場への拡大が広がっている。

 導入初期より6年が経過し、走行距離を担保するために電池交換のニーズ

が高まっている。

 リチウムイオン電池は寿命が長いことより車両で使用した電池を他の用途

に活用することが可能。

4

■

太陽光発電システム

■

電気自動車

 出力抑制により売電の制限が掛かる

 買取制度終了により売電単価が下がる

 不安定な発電機であるため安定供給が

できる機器との組合せが必要

蓄電システムと組合せ課題を検証

 普及に伴い使用済み電池が

大量に発生

 車両搭載後に交換した電池は

残存容量

が高く他用途への使用が可能

 蓄電システムに電気自動車使

用済み電池を搭載。

 システムが所有する運転モード

により出力抑制を想定した太陽

光の自家消費モードを検証

コスト効率が高くなると想定されている電気自動車での使用済み電

池を活用し、太陽光の出力制御に対応する蓄電システムの検証を

実施致しました。

5

■

各機器の役割、機能

機器名

機能

仕様

太陽電池

太陽の光エネルギーを直流電流への変換させる

機能を有するもの。

発電容量：4.16kW

モジュール枚数：16枚

傾斜角：

太陽光

パワーコンディショナ

太陽電池により発電された直流電力を交流電力

に変換する機器

出力：4.4kW

蓄電システム

・使用済み電池を搭載した蓄電システム

・電気自動車への充電出力機能あり。

出力：2kVA

バッテリ容量

：定格12kWh

：実容量9.6kWh

分電盤

太陽電池・蓄電システム・負荷・系統等への配線

分岐や保護のための遮断器を納めた収納箱

監視装置一式

分電盤及び監視盤内に設置された各CTセン

サーからデータを取得し、クラウドサーバーへデー

タを送信させるための各種機器

監視装置箱

監視装置一式を納めた収容箱

実証の目的を想定した太陽光発電システム、電気自動車の使用済

み電池を搭載した蓄電システムを新潟県工業技術総合研究所に併

設し、太陽光の出力制御を想定した試験を実施を致しました。

■

実証場所

新潟県工業技術総合研究所（新潟市中央区鐙西１－11－１）

6

■

設置写真（太陽光発電設備）

7

新潟県工業技術研究所1階フロアー入り口に設置

蓄電システム

監視計測装置

8

■

実証システム構成図

既設キュービク

ルへ接続

太陽光用 ELCB40A 充電器 連系 リレー

主幹

ELCB125A

ELCB INV出力 リレー LIB接続_リレー RPR AC100V （非常用コンセント）

切替開閉器

（上） （下） 負荷側 ELCB 蓄電池用 ELCB75A 使用済み リチウム イオン電池 充電器 リレー 太陽光 PCS

太陽光

モジュール

蓄電システム

充電器部

EV充電スタンド

（3kVA/200V）

蓄電パワーコンディショナ ２kW

小

型

植

物

工

場

自販機

①

自販機

②

監視盤

操作パネル

系統電力 系統電力 負荷電力 EV充電電力 PCS出力電力（連系） PCS出力電力（自立） 太陽光発電電力 太陽光発電電力

蓄電システム情報（充電、放電、残量）

表示

PC

クラウド

サーバー

クラウドサーバに実証

データを収集

9

試験パターン

内容

負荷

実施期間

パターン１：

ピークシフトモード

①

充電時間帯

6：00～18：00

・タイマー設定によるピークシフト

充放電

・太陽光が発電する左記時間帯で

充電、18時以降は放電

・放電終了後は系統から

負荷へ電力供給

植物工場＋

自販機＝1.5kW

2016.10.1～

10.17

②

充電時間帯

6：00～18：00

自販機＝0.5kW

2016.10.18～

11.18

充電時間帯

9:00～18：00

自販機＝0.5kW

2016.11.19～

2017.1.23

パターン2：

フルコントロール

モード

①

放電時間帯

9：00～23：00

・太陽光を優先的に負荷へ供給

・太陽光余剰電力は蓄電池に充電

・夜間(23時迄)は蓄電池に蓄え

た電力を放電し負荷へ供給

・太陽光が発電しない場合は、

蓄電池に系統からの電力を蓄え、

負荷へ供給

植物工場＋

自販機＝1.5kW

2017.1.24～

2017.2.28

②

放電時間帯

6：00～23：00

自販機＝0.5kW

2017.3.9～

2017.3.24

ピークシフトモード

▶（昼間）太陽光で発電された電力を蓄電池に充電。充電電力の最大は2kWであるため

それを超える発電分は負荷へ供給。

▶（夜間）太陽光で蓄電池へ蓄えた電気を放電

【実証の狙い】

太陽光で発電された電力を蓄電池に蓄え、夕方以降に蓄電池より放電することで

ピークシフト運転を行うとともに、出力抑制が掛かった場合を想定し強制的な太陽光

の充電により有効利用率を確認

→（着眼点）太陽光発電出力制御に対する有効性を確認

■

パターン２

フルコントロールモード

▶（昼間）太陽光で発電された電力を負荷へ優先的に供給し、余剰電力を蓄電池に充電

▶（夜間）系統電力を蓄電池に充電

【実証の狙い】

太陽光で発電された電力を優先的に負荷へ供給することで自家消費率を高めることを検証

→（着眼点）太陽光の有効利用性（自家消費率）を確認

10

■

パターン1

ピークシフトモード

充電器用

ELCB

～ 受電

太陽光用

ELCB

充電器

蓄電パワーコンディショナ

２kW

連系

リレー

ACL又は

ELCB

ELCB INV出力

リレー

LIB接続

_リレー

RPR

切替開閉器

（上）

（下）

負荷側

ELCB

最大75A

（15kVA）

WH

WH

LIB

12kWh

充電器

リレー

太陽光

PCS

L L L L L

4ｋW

太陽光

モジュール

蓄電システム

1.5kW

3kW

0.5kW

1kW

ピークシフトモードは、太陽光で発電された電気をタイマー機能によ

り強制的に蓄電池へ充電。夜間の電気を蓄電池でまかないます。

●想定時間6:00-18:00

例）太陽光が3kW発電し、負荷が1.5kWの場合

負荷：太陽光より0.5kWを供給

蓄電池：1kWを放電

売電：なし

太陽光の発

電状況によ

り買電量が

変化します。

2kW

11

ピークシフトモード

充電器用

ELCB

～ 受電

太陽光用

ELCB

充電器

蓄電パワーコンディショナ

２kW

連系

リレー

ACL又は

ELCB

ELCB INV出力

リレー

LIB接続

_リレー

RPR

切替開閉器

（上）

（下）

負荷側

ELCB

最大75A

（15kVA）

WH

WH

LIB

12kWh

充電器

リレー

太陽光

PCS

L L L L L

4ｋW

太陽光

モジュール

蓄電システム

1.5kW

1.5kW

ピークシフトモードは、太陽光で発電された電気をタイマー機能によ

り強制的に蓄電池へ充電。夜間の電気を蓄電池でまかないます。

●想定時間18:00-6:00

例）太陽光は発電なし。負荷が1.5kWの場合

負荷：蓄電池より1.5kWを供給

蓄電池：1.5kWを放電

買電：蓄電池の放電終了後、系統電力より電気を購入

蓄電システ

ムの放電終

了後、系統

より電気を

購入

1.5kW

12

■

パターン2

フルコントロールモード

充電器用

ELCB

～ 受電

太陽光用

ELCB

充電器

蓄電パワーコンディショナ

２kW

連系

リレー

ACL又は

ELCB

ELCB INV出力

リレー

LIB接続

_リレー

RPR

切替開閉器

（上）

（下）

負荷側

ELCB

最大75A

（15kVA）

WH

WH

LIB

12kWh

充電器

リレー

太陽光

PCS

L L L L L

4ｋW

太陽光

モジュール

蓄電システム

1.5kW

3kW

1.5kW

1.5kW

フルコントロールモードは、太陽光で発電された電気を優先的に負

荷へ供給し、余った分は蓄電池へ充電します。

●太陽光発電の供給順位 負荷→蓄電池（充電）→売電

例）太陽光3kW発電し、負荷が1.5kWの場合

負荷：太陽光より1.5kWを供給

蓄電池：1.5kWを充電

売電：蓄電池が満タン状態になると余った電気は系統側に供給。

13

フルコントロールモード

充電器用

ELCB

～ 受電

太陽光用

ELCB

充電器

蓄電パワーコンディショナ

２kW

連系

リレー

ACL又は

ELCB

ELCB INV出力

リレー

LIB接続

_リレー

RPR

切替開閉器

（上）

（下）

負荷側

ELCB

最大75A

（15kVA）

WH

WH

LIB

12kWh

充電器

リレー

太陽光

PCS

L L L L L

4ｋW

太陽光

モジュール

蓄電システム

1.5kW

0.5kW

1kW

0.5kW

フルコントロールモードは、太陽光で発電された電気を優先的に負

荷へ供給し、不足分は蓄電池が最大2kWの電気を供給します。

●太陽光発電の供給順位 負荷→蓄電池（放電）

例）太陽光が0.5kW発電し、負荷が1.5kWの場合

負荷：太陽光より0.5kWを供給

蓄電池：1kWを放電

売電：なし

太陽光、蓄

電池で賄え

ない負荷量

の場合は不

足分を買電

します。

14

気象

パターン

日照時間

天気

データ確認ポイント

A

最大値

快晴、晴

太陽光発電量の有効利用状況（売電量の多さが無いか？）

B

最小値

雨、曇、雪

買電量の状況、蓄電池放電量の有効性

C－①

中間（日照：午前有、

午後無）

晴後曇など

パターン１：太陽光発電量と充電電力の収支（買売電の量）、

夜間放電量と負荷の収支（充電前の蓄電池残存量）

パターン2：午前の太陽光充電可否（売電量）、

太陽光充電量と蓄電池放電量の差異

C－②

中間（日照：午前無、

_午後有）

曇後晴など

パターン1：同上

パターン2：午前の放電量（買電量）、

太陽光充電量と蓄電池放電量の差異、

充電開始時間と日照の関係

C－③

中間（時間ランダム）

晴時々曇り

など

パターン1：同上

パターン2：太陽光充電量と蓄電池放電量の差異、

充電開始時間と日照の関係

■

収集データの着目点について

▶各試験パターンの差異は、①負荷（植物工場、自動販売機）、②充放電の設定時間、③運転モード

▶日々の効果の変動要因は、 A）太陽光発電量（天候に左右される）

B）蓄電池の放電量（Aの発電に左右される）

【ポイント】

日々の天候（日照時間）

→雨／曇り時は、日照時間や日射量が減少し、太陽光の発電量が減少する。

→フルコントロールモードでは、太陽光充電開始時刻に、蓄電池が「満充電状態」のケースが多く、

先に負荷へ電力供給する。そのため蓄電池残量を下げておく必要がある。

※午前⇒午後の天候変化が太陽光から蓄電池への充電量に影響を及ぼす。

【例】

午前雨：太陽光発電量が少ない。蓄電池から負荷へ放電を行う

（蓄電池残量が低下し、充電余裕代あり）

午後晴：太陽光発電量が多い。太陽光余剰電力を蓄電池に充電

⇒

このケースの場合は、太陽光の有効利用が十分に発揮できる。

【その他】

降雪によって、太陽光パネル表面に着雪することで、太陽光の発電が極端に少なくなるケース

上記着眼を置き、下記５つ気象パターンに分け、試験パターンの代表日を選定、データを確認した。

15

■

単語の定義

単語

定義

買電

系統より購入する電力

売電

太陽光で発電された電気の余剰分を系統へ送る電力

放電

蓄電システムより負荷に供給する電力

充電①

太陽光で発電したものを蓄電システムへ充電する電力

充電②

系統から蓄電システムへ充電する電力

■

評価基準の算定方法

①1日の太陽光発電量

3.55h（NEDO日射量）×0.85（損失）×4.16kW（発電機容量）

＝12.6kWh

②1日の負荷容量（設定負荷毎の買電量）

（1.5kW） 1.5kW×24h＝36kWh

（0.5kW) 0.5kW×24h＝12kWh

16

10／1～17

パターン1－①

負荷：1.5kW

充電時間帯

6：00～18：00

10／18～11／17

パターン1－②

負荷：0.5kW

充電時間帯

6：00～18：00

気象パターン

日照時間

天気

パターン1-①代表日

A

10.1h

晴時々薄曇

10／16

B

0h

雨時々曇

10／8

C－①日照：午前有

5h

曇一時晴

10／11

C－②日照：午前無

4h

曇時々晴

10／13

C－③日照：ランダム

2.4h

曇時々晴

10／6

A

B

C-①

C-②

C-③

C-①

＜ パターン1-①の代表日の選定＞

10/14 14：12～

データ計測装置停止

17

日照時間

(時間)

天気

項目

太陽光

発電量

（ｋWh)

売電量

（ｋWh）

買電量

(kWh)

太陽光

充電量

（kWh）

買電

充電量

（kWh）

放電

割合

(%)

10.1

快晴

実績

18.1

6.5

11.1

8.17

1.13

98

評価基準

12.6

18.1

32.7

9.3

0

100

 日照の状況：6時から日照開始、9時から17時30分位迄日照有。

 太陽光発電の状況：6時から少量の発電開始、

9時より急に立ち上がり

、お昼をピークに徐々に減少する。

 蓄電池充電状況：

2ｋW充電は6～10時

で、9時位までの太陽光発電量は小さく、

買電に頼っている

。

0.5kW充電時は太陽光発電が上回り売電、充電終了後も15時位迄売電

を続ける。

買電

放電

売

買

電

売電

買電

放電

充電開始時

蓄電池残量＝2％

充電電力量＝9.3kWh

日射量は非常に高いが、太陽光が安定的に発電していない早朝に充電を開始しているため太

陽光の充電量があまり高くない。放電は98%と高く、システムを有効に使用できている。

充電①

充電②

18

充電開始時

蓄電池残量＝21％

日照無

充電電力量＝7.4kWh

 日照の状況：気象データ上の日照時間は無し。

 太陽光発電の状況：5時頃から少量の発電開始、7時20分頃の1.2kWをピークにわずかな発電を継続する。

 蓄電池充電状況：

太陽光発電からの充電量は小さく、主に買電からの電力で充電する。

＜ パターン1-①の代表日のデータ10/8＞

買電

放電

買電

放電

天候がわるく、日射量が少ないため太陽光からの充電が殆どできていない。また放電割合は

79%となっているため接続された負荷の容量に変動があったことがわかる。

充電①

充電②

日照時間

(時間)

天気

項目

太陽光

発電量

（ｋWh)

売電量

（ｋWh）

買電量

(kWh)

太陽光

充電量

（kWh）

買電

充電量

（kWh）

放電

割合

(%)

0

雨

時々曇

実績

3.1

0.01

16.3

0.96

6.44

79

評価基準

12.6

18.1

32.7

3.1

4.3

100

19

買電

放電

売電

_買電

放電

 日照の状況：7時から日照開始13時位まで日照有。

 太陽光発電の状況：6時から少量の発電開始、

9時頃より急に立ち上がり

、お昼をピークに減少する。

 蓄電池充電状況：

2ｋW充電は6～9時

で、この時間帯の太陽光発電量は小さく、

買電に頼っている

。

0.5kW充電時はPV発電が上回り売電、充電終了後は14時迄売電、14～18時迄買電する。

充電開始時

蓄電池残量＝24％

充電電力量＝7.1kWh

日照量が比較的高いため太陽光からの充電量は多くなっているが、発電が安定しない早朝よ

り充電を開始しているため買電比率も高くなっている。

放電は76%となっており、負荷の変動があったものと思われる。

充電①

充電②

日照時間

(時間)

天気

項目

太陽光

発電量

（ｋWh)

売電量

（ｋWh）

買電量

(kWh)

太陽光

充電量

（kWh）

買電

充電量

（kWh）

放電

割合

(%)

5

曇

一時晴

実績

11.1

3.3

11.1

4.47

2.63

76

評価基準

12.6

18.1

32.7

7.1

0

100

20

買電

放電

売電

買電

放電

 日照の状況：8時から少量の日照開始、10時から徐々に日照が増加し、15～17時位までピークの日照となる。

 太陽光発電の状況：6時から少量の発電開始、

10時位迄の発電量は小さい

、ピークは11～12時位、

日照のピークである15～17時の発電量は小さい。

（太陽光パネルの向きが関係していることが予測される）

 蓄電池充電状況：

2ｋW充電は6～10時

で、この時間帯の太陽光発電量は小さく、

買電がメインになっている

。

0.5kW充電時はPV発電が上回り売電、充電終了後は15時30分迄売電

を続ける。

充電開始時

蓄電残量＝5％

充電電力量＝8.8kWh

＜ パターン1-①の代表日のデータ10/13＞

充電①

充電②

日照時間

(時間)

天気

項目

太陽光

発電量

（ｋWh)

売電量

（ｋWh）

買電量

(kWh)

太陽光

充電量

（kWh）

買電

充電量

（kWh）

放電

割合

(%)

4

曇

時々晴

実績

12.4

3.7

14.2

4.76

4.04

95

評価基準

12.6

18.1

32.7

8.8

0

100

日照量が比較的高いため太陽光からの充電量は多くなっているが、発電が安定しない早朝よ

り充電を開始しているため買電比率も高くなっている。

放電は95%となっており、システムが有効的に活用できることがわかります。

21

 日照の状況：8時から少量の日照開始、8～10時、13～17時で日照があるものの、増減している。

 太陽光発電の状況：6時から少量の発電開始、

8時台、12時台に

ピークを持つが短時間、

日照のピークである15～16時

の発電量は小さい。

（太陽光パネルと太陽の位置が関係していることが予測される）

 蓄電池充電状況：

2ｋW充電は6～10時

で、この時間帯の太陽光発電量は小さく、

買電がメイン

になっている。

0.5kW充電時も太陽光発電が小さく、供給電力は買電メインとなる。

充電開始時

蓄電残量＝15％

充電電力量＝8kWh

買電

放電

売

電

買電

放電

売電

買

電

充電①

充電②

日照時間

(時間)

天気

項目

太陽光

発電量

（ｋWh)

売電量

（ｋWh）

買電量

(kWh)

太陽光

充電量

（kWh）

買電

充電量

（kWh）

放電

割合

(%)

2.4

曇

時々晴

実績

7.3

1.8

15

1.76

6.24

85

評価基準

12.6

18.1

32.7

8

0

100

日照量が比較的高いため太陽光からの充電量は多くなっているが、発電が安定しない早朝より充電

を開始しているため買電比率も高くなっている。

放電は85%となっており、負荷の変動があったものと思われる。

22

10／18～11／18

パターン1－②

負荷：0.5kW

充電時間帯

6：00～18：00

11／19～1／23

パターン1－②

負荷：0.5kW

充電時間帯

9：00

～18：00

気象パターン

日照時間

天気

パターン1-②代表日

A

9.7h

快晴

11／5

B

0h

雨

11／1

C－①日照：午前有

5.2h

晴後雨

10／25

C－②日照：午前無

1.3h

曇後一時晴

11／10

C－③日照：ランダム

2.2h

曇時々雨一時晴

11／3

A

B

C-②

C-③

＜ パターン1-② 充電開始時間

6：00

の代表日のデータ＞

23

 日照の状況：7時から日照開始、8時から17時台迄日照有。

 PV発電の状況：6時30分頃から少量の発電開始、

9時より急に立ち上がり

、お昼をピークに徐々に減少する。

 蓄電池充電状況：

2ｋW充電は6～8時頃

で、この時間帯の太陽光発電量は小さく、

買電に頼っている

。

負荷が小さいため充電開始時の蓄電池残量が高い。

0.5kW充電時は太陽光発電が上回り売電、充電終了後は16時迄売電

を続ける。

買電

放電

売電

買電

放電

充電開始時蓄電残量＝

54％

（残存量が多く蓄電池を生かせていない）

充電電力量＝

4.5kWh

充電①

充電②

日照時間

(時間)

天気

項目

太陽光

発電量

（ｋWh)

売電量

（ｋWh）

買電量

(kWh)

太陽光

充電量

（kWh）

買電

充電量

（kWh）

放電

割合

(%)

9.7

快晴

実績

17.7

13.9

6.7

1.02

3.48

46

評価基準

12.6

18.1

12

4.5

0

100

日照量が比較的高いため太陽光からの充電量は多くなっているが、発電が安定しない早朝よ

り充電を開始しているため買電比率が高くなっている。

また、負荷が少ないため放電量も46%となっておりシステムを有効的に活用できていない。

24

放電

買電

放電

 日照の状況：気象データ上の日照時間は無し。

 太陽光発電の状況：日中に少量の発電があるが非常に小さい。

 蓄電池充電状況：

太陽光からの充電量は小さく、主に買電からの電力で充電している。

日照無

充電電力量＝

4.6kWh

充電開始時蓄電残量＝

54％

＜ パターン1-② 充電開始時間

6：00

11/1＞

充電①

充電②

日照時間

(時間)

天気

項目

太陽光

発電量

（ｋWh)

売電量

（ｋWh）

買電量

(kWh)

太陽光

充電量

（kWh）

買電

充電量

（kWh）

放電

割合

(%)

0

雨

実績

1.5

0.2

9.2

0.1

4.5

46

評価基準

12.6

18.1

12

4.6

0

100

日照量が少なく、且つ発電が安定しない早朝より充電を開始しているため殆どが買電による充

電となっている。

また、負荷が少ないため放電量も46%となっておりシステムを有効的に活用できていない。

25

買電

放電

売

電

放電

買電

 日照の状況：7時から日照開始13時位まで日照有。

 太陽光発電の状況：6時頃から少量の発電開始、

9時頃より急に立ち上がり

、11時頃をピークに急に減少する。

 蓄電池充電状況：

2ｋW充電は6～8時頃

で、この時間帯の太陽光発電量は小さく、

買電に頼っている

。

0.5kW充電時は初期に太陽光発電が小さく買電、9時～13時頃までは売電、

以降PV発電量が減少し、放電開始の18時迄買電。

充電開始時蓄電残量＝

53％

充電電力量＝

4.7kW

充電①

充電②

日照時間

(時間)

天気

項目

太陽光

発電量

（ｋWh)

売電量

（ｋWh）

買電量

(kWh)

太陽光

充電量

（kWh）

買電

充電量

（kWh）

放電

割合

(%)

5.2

晴

後雨

実績

9.8

6.7

7.8

1.97

2.73

47

評価基準

12.6

18.1

12

4.7

0

100

日照量は高いが、発電が安定しない早朝より充電を開始しているため買電比率のほうが高く

なっている。

また、負荷が少ないため放電量も47%となっておりシステムを有効的に活用できていない。

26

買電

放電

売電

買電

放電

 日照の状況：朝に少量の日照有、12～14時位までピークの日照となる。

 太陽光発電の状況：6時30分頃から少量の発電開始、ピークは12時30分位頃。

 蓄電池充電状況：

2ｋW充電は6～8時頃

で、この時間帯のPV発電量は小さく、

買電に頼っている

。

0.5kW充電時はPV発電が小さく買電に頼り、充電終了後は15時30分迄売電

を続ける。

充電開始時蓄電残量＝

52％

充電電力量＝

4.4kW

＜ パターン1-② 充電開始時間

6：00

11/10＞

充電①

充電②

日照時間

(時間)

天気

項目

太陽光

発電量

（ｋWh)

売電量

（ｋWh）

買電量

(kWh)

太陽光

充電量

（kWh）

買電

充電量

（kWh）

放電

割合

(%)

6.4

快晴

実績

17.7

3.0

7.1

0.91

3.49

46

評価基準

12.6

18.1

12

4.4

0

100

日照量が比較的高いが太陽光からの充電量は多くなっているが、発電が安定しない早朝より

充電を開始しているため買電比率が高くなっている。

また、負荷が少ないため放電量も46%となっておりシステムを有効的に活用できていない。

27

充電開始時蓄電残量＝

53％

充電電力量＝

4.4kWh

買電

放電

買電

_放電

主に売電

充電①

充電②

 日照の状況：8時から少量の日照開始、その後、日照はランダム。

 太陽光発電の状況：7時から少量の発電開始、

その後ランダムに発電。

 蓄電池充電状況：

2ｋW充電は6～8時頃

で、この時間帯のPV発電量は小さく、

買電に頼っている

。

0.5kW充電時は前半は太陽光発電が小さく買電に頼り、後半は太陽光電力で賄っている。

充電終了後は15時30分迄売電

を続ける。

日照時間

(時間)

天気

項目

太陽光

発電量

（ｋWh)

売電量

（ｋWh）

買電量

(kWh)

太陽光

充電量

（kWh）

買電

充電量

（kWh）

放電

割合

(%)

2.2

曇

一時晴

実績

7.8

4.1

6.9

1.25

3.15

98

評価基準

12.6

18.1

12

4.4

0

100

日照量が比較的高いが、発電が安定しない早朝より充電を開始しているため買電比率が高く

なっている。

また、負荷が少ないため放電量も47%となっておりシステムを有効的に活用できていない。

28

＜ パターン1-② 充電開始時間

9：00

の代表日の選定＞

気象パターン

日照時間

天気

パターン1-②代表日

A

8.1h

晴

12／21

B

0h

雨

12／14

C－①日照：午前有

5.2h

晴後雨

12／29

C－②日照：午前無

1.3h

曇後一時晴

12／3

C－③日照：ランダム

2.2h

曇時々雨一時晴

12／15

11／18～1／23

パターン1－②

負荷：0.5kW

充電時間帯

9：00

～18：00

A

B

C-②

C-③

C-①

29

 日照の状況：8時から17時位まで日照有。

 太陽光発電の状況：7時頃から少量の発電開始、

8時30分位より急に立ち上がり

、

お昼をピークに徐々に減少する。

 蓄電池充電状況：

2ｋW充電は9～12時頃

で、この時間帯のPV発電量は2～3kWで、売電と買電を繰り返す。

売電⇔買電

放電

放電

充電開始時蓄電残量＝27％

充電電力量＝6.5kWh

充電①

充電②

日照時間

(時間)

天気

項目

太陽光

発電量

（ｋWh)

売電量

（ｋWh）

買電量

(kWh)

太陽光

充電量

（kWh）

買電

充電量

（kWh）

放電

割合

(%)

8.1

晴

実績

15.0

3.3

5.5

6.5

0

73

評価基準

12.6

18.1

12

6.5

0

100

日照量が高く、安定的に発電する時間帯より充電を開始しているため有効的太陽光の充電が

行われている。

また、放電量は73%となっており、比較的システムを有効的に活用できている。

30

放電

買電

放電

 日照の状況：気象データ上の日照時間は無し。

 太陽光発電の状況：日中に少量の発電があるが非常に小さい。

 蓄電池充電状況：

太陽光からの充電量は小さく、主に買電からの電力で充電する。

日照無

充電電力量＝6.3kWh

充電開始時蓄電残量＝29％

＜ パターン1-② 充電開始時間

9：00

12/14＞

充電②

日照時間

(時間)

天気

項目

太陽光

発電量

（ｋWh)

売電量

（ｋWh）

買電量

(kWh)

太陽光

充電量

（kWh）

買電

充電量

（kWh）

放電

割合

(%)

0

晴

実績

0.5

0

10.3

0.5

0

71

評価基準

12.6

18.1

12

0.5

0

100

日照量が低いが、安定的に発電する時間帯より充電を開始しているため有効的太陽光の充電

が行われている。

また、放電量は71%となっており、比較的システムを有効的に活用できている。

31

放電

買電

放電

 日照の状況：9時から日照開始、13時台まで日照有。

 太陽光発電の状況：7時頃から少量の発電開始、

9時頃より急に立ち上がり

、12時頃をピークに急に減少する。

 蓄電池充電状況：

2ｋW充電は9～12時頃

で、この時間帯のPV発電量は大きく、

ほぼPV電力で賄っている。

0.5kW充電時は初期に太陽光発電が大きく売電、その後12時30分以降、太陽光発電量が

減少し、買電メインで賄っている。

充電開始時蓄電残量＝28％

充電電力量＝6.4kWh

充電①

充電②

日照時間

(時間)

天気

項目

太陽光

発電量

（ｋWh)

売電量

（ｋWh）

買電量

(kWh)

太陽光

充電量

（kWh）

買電

充電量

（kWh）

放電

割合

(%)

5.2

晴

後雨

実績

9.8

3.2

4.1

6.4

0

72

評価基準

12.6

18.1

12

6.4

0

100

日照量が高く、安定的に発電する時間帯より充電を開始しているため有効的太陽光の充電が

行われている。

また、放電量は72%となっており、比較的システムを有効的に活用できている。

32

買電

放電

売電

放電

 日照の状況：12時から日照開始、14～17時位までピークの日照となる。

 太陽光発電の状況：6時30分頃から少量の発電開始、ピークは12時30分位頃。

 蓄電池充電状況：

2ｋW充電は9～12時頃

で、この時間帯の太陽光発電量は小さく、

買電からの充電がメイン。

0.5kW充電時はPV発電が大きく、売電しているもののPVから充電できている。

充電開始時蓄電残量＝27％

充電電力量＝6.6kWh

＜ パターン1-② 充電開始時間

9：00

12/3＞

充電①

充電②

日照時間

(時間)

天気

項目

太陽光

発電量

（ｋWh)

売電量

（ｋWh）

買電量

(kWh)

太陽光

充電量

（kWh）

買電

充電量

（kWh）

放電

割合

(%)

1.3

曇

一時晴

実績

7.4

3.2

6.7

6.6

0

73

評価基準

12.6

18.1

12

6.6

0

100

日照量が高く、安定的に発電する時間帯より充電を開始しているため有効的太陽光の充電が

行われている。

また、放電量は73%となっており、比較的システムを有効的に活用できている。

33

充電開始時蓄電残量＝27％

充電電力量＝6.5kWh

放電

_放電

主に売電

 日照の状況：8時から日照開始、その後、日照はランダム。

 太陽光発電の状況：7時から少量の発電開始、

その後ランダムに発電。

 蓄電池充電状況：

2ｋW充電は9～12時頃

で、この時間帯の太陽光発電量はランダムで売電⇔買電を繰り返す。

0.5kW充電時は、太陽光発電がランダムに変動するが発電量は多めのため、

主にPV電力で賄っている。

充電①

日照時間

(時間)

天気

項目

太陽光

発電量

（ｋWh)

売電量

（ｋWh）

買電量

(kWh)

太陽光

充電量

（kWh）

買電

充電量

（kWh）

放電

割合

(%)

2.2

曇雨

一時晴

実績

11.6

4.8

4.1

6.5

0

73

評価基準

12.6

18.1

12

6.5

0

100

日照量が高く、安定的に発電する時間帯より充電を開始しているため有効的太陽光の充電が

行われている。

また、放電量は73%となっており、比較的システムを有効的に活用できている。

34

11／18～1／23

パターン1－②

負荷：0.5kW

充電時間帯

9：00

～18：00

1／24～2／28

パターン2－①

負荷：1.5kW

放電時間帯

9：00～23：00

気象パターン

日照時間

天気

パターン1-②代表日

B

0h

雪（積雪26cm）

1／13

＜ パターン1-② 充電開始時間

9：00

の代表日の選定＞

35

 日照の状況：13日は日照無。

 太陽光発電の状況：13日は発電無。

 蓄電池充電状況：13日は買電し充電。15日は太陽光発電分も充電している。

買電

放電

放電

日照無

充電開始時蓄電残量＝22％

充電電力量＝6.4kWh

悪天候のため充電のほとんどが系統からの買電になっていることがわかる。

放電率は78%と高く、システムを有効的に活用できている。

日照時間

(時間)

天気

項目

太陽光

発電量

（ｋWh)

売電量

（ｋWh）

買電量

(kWh)

太陽光

充電量

（kWh）

買電

充電量

（kWh）

放電

割合

(%)

0

雪

実績

0

0

10.8

0

6.4

78

評価基準

12.6

18.1

12

6.4

0

100

36

＜ パターン2-① 放電開始時間

9：00

の代表日の選定＞

気象パターン

日照時間

天気

パターン2-①代表日

A

10.8h

晴

2／28

B

0h

雨

2／20

C－①日照：午前有

5.2h

晴後雨

2／1

C－②日照：午前無

1.3h

曇後一時晴

2／27

C－③日照：ランダム

2.2h

曇時々雨一時晴

2／4

A

B

C-②

C-③

C-①

37

気象

パターン

日照

時間

天気

太陽光発電の

有効利用率

（%）

負荷に対する

買電占有率

（％）

太陽光

発電量

（ｋWh)

売電量

（ｋWh)

負荷

電力量

（ｋWh)

買電量

（ｋWh)

A

10.8h

晴

20.9

80.8

21.8

17.3

11.6

9.4

 日照の状況：7時から日照開始、18時台迄日照有。

 太陽光発電の状況：6時30分頃から少量の発電開始、

9時より急に立ち上がり

、

お昼をピークに徐々に減少する。

 蓄電池充電状況：

23時から充電を開始し夜間充電する。

太陽光発電の時間帯には蓄電池残量＝１００％であり、太陽光充電の余地はない。

買電

充電

売電

放電

充

_電

充電開始時

蓄電残量＝62％

充電電力量＝3.3kWh

38

気象

パターン

日照

時間

天気

太陽光発電の

有効利用率

（%）

負荷に対する

買電占有率

（％）

太陽光

発電量

（ｋWh)

売電量

（ｋWh)

負荷

電力量

（ｋWh)

買電量

（ｋWh)

B

0h

雨

100

100

0.9

0

11.6

11.6

 日照の状況：気象データ上の日照時間は無し。

 太陽光発電の状況：8時から少量の発電開始、以降わずかな発電をしている。

 蓄電池充電状況：

太陽光からの充電量は無し、夜間の買電からの電力で充電している。

日照無

買電

充電

放電

充

電

＜ パターン2-① 放電開始時間

9：00

2/20＞

充電開始時

蓄電残量＝33％

充電電力量＝4kWh

39

気象

パターン

日照

時間

天気

太陽光発電の

有効利用率

（%）

負荷に対する

買電占有率

（％）

太陽光

発電量

（ｋWh)

売電量

（ｋWh)

負荷

電力量

（ｋWh)

買電量

（ｋWh)

C－①

日照：午前有

5.2h

晴後雨

49.1

89.3

7

3.9

12.1

10.8



日照の状況：8時から12時位まで日照有。



太陽光発電の状況： 7時頃から少量の発電開始、9時より急に立ち上がり、10時30分頃をピークに減少する。



蓄電池充電状況：

太陽光発電の時間帯には蓄電池残量＝１００％であり、太陽光充電の余地はない。

充電開始時

蓄電残量＝47％

充電電力量＝3.9kWh

買電

充電

_売電

放電

充

電

40

＜ パターン2-① 放電開始時間

9：00

2/27＞

気象

パターン

日照

時間

天気

太陽光発電の

有効利用率

（%）

負荷に対する

買電占有率

（％）

太陽光

発電量

（ｋWh)

売電量

（ｋWh)

負荷

電力量

（ｋWh)

買電量

（ｋWh)

C－②

日照：午前無

1.3h

曇後

一時晴

37.1

85.5

13.9

8.7

11.6

10



日照の状況：８～9時位まで少量の日照有。午後日照有。



太陽光発電の状況：7時頃から少量の発電開始、11時頃より急に立ち上がり、最大4.5kWまでランダムに発電。



蓄電池充電状況：

太陽光発電の時間帯には蓄電池残量＝１００％であり、PV充電の余地はない。

充電開始時

蓄電残量＝61％

充電電力量＝4.2kWh

買電

充電

売電

放電

充

_電

41

気象

パターン

日照

時間

天気

太陽光発電の

有効利用率

（%）

負荷に対する

買電占有率

（％）

太陽光

発電量

（ｋWh)

売電量

（ｋWh)

負荷

電力量

（ｋWh)

買電量

（ｋWh)

C－③

日照：ランダム

2.2h

曇時々雨

一時晴

39.8

86.8

11.1

6.7

11.4

9.9

 日照の状況：午前、午後にそれぞれピークがあり、お昼頃の日照は少ない。

 太陽光発電の状況： 7時頃から少量の発電開始、9時30分頃に急激に立ち上がり、

午前午後それぞれに発電のピークがある。

 蓄電池充電状況：

太陽光発電の時間帯には蓄電池残量＝１００％であり、太陽光充電の余地はない。

充電開始時

蓄電残量＝62％

充電電力量＝3.7kWh

買電

充電

_売電

放電

充

電

42

気象パターン

日照時間

天気

パターン1-②代表日

A

10.1 h

快晴

3／20

B

0h

雨

3／15

C－①日照：午前有

2.8h

晴後雨

3／19

C－②日照：午前無

3.4h

曇後一時晴

3／11

C－③日照：ランダム

8.2h

曇時々雨一時晴

3／17

＜ パターン2-② 放電開始時間

6：00

の代表日のデータ＞

A

B

C-②

C-③

C-①

43

気象

パターン

日照

時間

天気

太陽光発電の

有効利用率

（%）

負荷に対する

買電占有率

（％）

太陽光

発電量

（ｋWh)

売電量

（ｋWh)

負荷

電力量

（ｋWh)

買電量

（ｋWh)

A

10.1 h

快晴

26.1

77.7

21

3.8

11.3

8.8

 日照の状況：7時から日照開始、18時台迄日照有。

 太陽光発電の状況：6時30分頃から少量の発電開始、

9時より急に立ち上がり

、

お昼をピークに徐々に減少する。

 蓄電池充電状況：

23時から充電を開始し夜間充電する。

太陽光発電の時間帯には蓄電池残量＝90％であり、太陽光充電しない。

＜ パターン2-② 放電開始時間

6：00

3/20＞

充電開始時

蓄電残量＝60％

充電電力量＝3.8kWh

買

電

充電

売電

放電

充

電

放電

44

気象

パターン

日照

時間

天気

太陽光発電の

有効利用率

（%）

負荷に対する

買電占有率

（%）

太陽光

発電量

（ｋWh)

売電量

（ｋWh)

負荷

電力量

（ｋWh)

買電量

（ｋWh)

B

0h

雨

82.6

80.4

5

0.9

11.3

9.1

 日照の状況：気象データ上の日照時間は無し。

 太陽光発電の状況：7時から少量の発電開始、以降最大1kW程度発電する。

 蓄電池充電状況：

太陽光充電量は12～13時の間で0.12kWhのみ、主に夜間の買電からの電力で充電する。

＜ パターン2-② 放電開始時間

6：00

3/15＞

充電開始時

蓄電残量＝53％

充電電力量＝3.6kWh

買電

充電

放電

充

電

売買電

太陽

光

充電

放電

売買電

45

＜ パターン2-② 放電開始時間

6：00

3/19＞

気象

パターン

日照

時間

天気

太陽光発電の

有効利用率

(%)

負荷に対する

買電占有率

（%）

太陽光

発電量

(kWh)

売電量

(kWh)

負荷

電力量

(kWh)

買電量

(kWh)

C－①

日照：午前有

2.8h

晴後雨

43.1

77.2

11.7

6.7

11.4

8.8



日照の状況：8時から13時位まで日照有。



太陽光発電の状況： 6時頃から少量の発電開始、9時より急に立ち上がり、お昼頃をピークに減少する。



蓄電池充電状況：

太陽光充電量は9～11時の間で0.5kWhのみ、主に夜間の買電からの電力で充電する。

充電開始時

蓄電残量＝58％

充電電力量＝3.5kWh

買電

充電

放電

充

_電

太陽

光

充電

放電

売電

売電

太陽光充電電力量＝0.5kWh

46

＜ パターン2-② 放電開始時間

6：00

3/11＞

気象

パターン

日照

時間

天気

太陽光発電の

有効利用率

(%)

負荷に対する

買電占有率

（%）

太陽光

発電量

(kWh)

売電量

(kWh)

負荷

電力量

(kWh)

買電量

(kWh)

C－②

日照：午前無

3.4h

曇後

一時晴

38.1

78.3

15

9.3

11.4

8.9



日照の状況：11～12時位まで少量の日照有。午後日照有。



太陽光発電の状況：6時頃から少量の発電開始、10時11時頃に小さなピークがあり、お昼頃をピークに発電。



蓄電池充電状況：

太陽光充電量は10～12時の間で0.94kWh、主に夜間の買電からの電力で充電する。

充電開始時

蓄電残量＝64％

充電電力量＝3.6kWh

太陽光充電電力量＝0.94kWh

買電

充電

太陽光

放電

充

_電

充電

放電

売電

47

気象

パターン

日照

時間

天気

太陽光発電の

有効利用率

(%)

負荷に対する

買電占有率

(%)

太陽光

発電量

(kWh)

売電量

(kWh)

負荷

電力量

(kWh)

買電量

(kWh)

C－③

日照：ランダム

8.2h

曇時々雨

一時晴

33.9

77.1

17.7

11.7

11.3

8.7

 日照の状況：午前、午後にそれぞれピークがあり、お昼頃の日照は少ない。

 太陽光発電の状況： 6時頃から少量の発電開始、9時頃に急激に立ち上がり、ランダムに発電。

 蓄電池充電状況：

太陽光充電量は9～12時の間で0.74kWh、主に夜間の買電からの電力で充電する。

充電開始時

蓄電残量＝63％

充電電力量＝3.7kWh

買電

充電

放電

充

電

太陽光

充電

放電

売電

太陽光充電電力量＝0.74kWh

48

■

試験パターン１－① 10/16

●東北電力／よりそうナイト8 ●東北電力／よりそうナイト8 昼間 34.19 晩 34.19 深夜 10.92 昼間 34.19 晩 34.19 深夜 10.92 ■1日の電気使用状況 項目 時間 0時 1時 2時 3時 4時 5時 6時 7時 8時 9時 10時 11時 12時 13時 14時 15時 16時 17時 18時 19時 20時 21時 22時 23時 kWh 0.8 0.8 0.8 0.8 0.8 0.8 0.7 0.7 1.1 1.1 1.0 1.0 1.2 1.2 1.0 1.1 1.0 1.0 0.9 0.9 0.9 0.8 0.5 0.5 円 8.74 8.74 8.74 8.74 8.74 8.74 7.64 7.64 37.61 37.61 34.19 34.19 41.03 41.03 34.19 37.61 34.19 34.19 30.77 30.77 30.77 27.35 17.10 5.46 使用量合計 21.4kWh 昼間 8.5kWh 晩 6.9kWh 夜間 6.0kWh 金額合計 575.76 ■システム導入後の使用状況 項目 単位 運転 0時 1時 2時 3時 4時 5時 6時 7時 8時 9時 10時 11時 12時 13時 14時 15時 16時 17時 18時 19時 20時 21時 22時 23時 昼間 kWh （単価） 2.95 2.10 0.00 0.00 0.00 0.00 0.00 0.00 0.05 0.01 円 34.19 100.86 71.80 0.00 0.00 0.00 0.00 0.00 0.00 1.71 0.34 朝・晩 kWh 0.00 0.00 0.00 0.00 0.50 円 34.19 0.00 0.00 0.00 0.00 17.10 深夜 kWh 0.80 0.80 0.80 0.80 0.80 0.80 2.70 2.65 0.50 円 10.92 8.74 8.74 8.74 8.74 8.74 8.74 29.48 28.94 5.46 使用量 kWh 0.80 0.80 0.80 0.80 0.80 0.80 2.70 2.65 0.50 金額 円 8.74 8.74 8.74 8.74 8.74 8.74 29.48 28.94 5.46 使用量合計 10.7kWh 金額合計 116.30 ■PV、蓄電池の動き ①深夜／充電 （時間帯）6:00～18:00 蓄電池充電量 kWh 充電量 2.0 2.0 2.0 2.0 2.0 1.0 深夜電力使用量 kWh 使用量 2.0 2.0 2.0 2.0 2.0 1.0 ②昼間／放電 （時間帯）9:00～23:00 蓄電池充電量 11.0kWh 蓄電池放電量 kWh 放電量 0.8 0.8 0.8 0.8 0.4 0.9 0.9 0.9 0.8 0.5 0.5 合計容量 kWh 放電量 0.8 0.8 0.8 0.8 0.4 0.9 0.9 0.9 0.8 0.5 1.5 ③太陽光売電量 （時間帯）6:00～17:00 蓄電池放電量 9.1kWh 太陽光発電量 kWh 発電量 0.00 0.05 0.15 1.00 2.90 2.56 2.97 2.95 2.55 1.78 0.75 0.08 売電電力量 kWh 売電量 0.00 0.00 0.00 0.00 0.20 0.56 1.77 1.75 1.55 0.68 0.00 0.00 売電単価 円 33円 0.00 0.00 0.00 0.00 6.60 18.48 58.41 57.75 51.15 22.44 0.00 0.00 売電量計 6.5kWh 30 売電額計 214.8円

ピークシフト

■電気料金コスト比較

No

項目

使用量／売電量

金額

１

購入電力

10.7kWh

116円

２

太陽光売電

6.5kWh

214円

差額

98円

▶1日あたりのシステム導入のコストメリット

98円

太陽光の発電している時間帯に充電を行っているため、出力制御が行われた際の充電対応は実現

しているが、系統に売電する量が下がっているためシステムの導入コストは１日当たり９８円とごくわ

ずかになっている。

49

●東北電力／よりそうナイト8 ●東北電力／よりそうナイト8 昼間 34.19 晩 34.19 深夜 10.92 昼間 34.19 晩 34.19 深夜 10.92 ■1日の電気使用状況 項目 時間 0時 1時 2時 3時 4時 5時 6時 7時 8時 9時 10時 11時 12時 13時 14時 15時 16時 17時 18時 19時 20時 21時 22時 23時 kWh 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 円 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 17.10 17.10 17.10 17.10 17.10 17.10 17.10 17.10 17.10 17.10 17.10 17.10 17.10 17.10 17.10 5.46 使用量合計 12.0kWh 昼間 4.0kWh 晩 4.0kWh 夜間 4.0kWh 金額合計 305.57 ■システム導入後の使用状況 項目 単位 運転 0時 1時 2時 3時 4時 5時 6時 7時 8時 9時 10時 11時 12時 13時 14時 15時 16時 17時 18時 19時 20時 21時 22時 23時 昼間 kWh （単価） 2.35 1.50 0.00 0.00 0.00 0.00 0.00 0.00 0.05 0.01 円 34.19 80.35 51.29 0.00 0.00 0.00 0.00 0.00 0.00 1.71 0.34 朝・晩 kWh 0.00 0.00 0.00 0.00 0.50 円 34.19 0.00 0.00 0.00 0.00 17.10 深夜 kWh 0.50 0.50 0.50 0.50 0.50 0.50 2.50 2.45 0.50 円 10.92 5.46 5.46 5.46 5.46 5.46 5.46 27.30 26.75 5.46 使用量 kWh 0.50 0.50 0.50 0.50 0.50 0.50 2.50 2.45 0.50 金額 円 5.46 5.46 5.46 5.46 5.46 5.46 27.30 26.75 5.46 使用量合計 8.5kWh 金額合計 92.27 ■PV、蓄電池の動き ①深夜／充電 （時間帯）9:00～18:00 蓄電池充電量 kWh 充電量 2.0 2.0 2.0 2.0 2.0 1.0 深夜電力使用量 kWh 使用量 2.0 2.0 2.0 2.0 2.0 1.0 ②昼間／放電 （時間帯）18:00～23:00 蓄電池充電量 11.0kWh 蓄電池放電量 kWh 放電量 0.8 0.8 0.8 0.8 0.4 0.9 0.9 0.9 0.8 0.5 0.5 合計容量 kWh 放電量 0.8 0.8 0.8 0.8 0.4 0.9 0.9 0.9 0.8 0.5 1.5 ③太陽光売電量 （時間帯）7:00～17:00 蓄電池放電量 9.1kWh 太陽光発電量 kWh 発電量 0.00 0.05 0.15 1.00 2.90 2.56 2.97 2.95 2.55 1.78 0.75 0.08 売電電力量 kWh 売電量 0.00 0.00 0.00 0.00 0.20 1.06 2.47 2.45 2.05 1.28 0.00 0.00 売電単価 円 33円 0.00 0.00 0.00 0.00 6.60 34.98 81.51 80.85 67.65 42.24 0.00 0.00 売電量計 9.5kWh 30 売電額計 313.8円

ピークシフト

■電気料金コスト比較

No

項目

使用量／売電量

金額

１

購入電力

11kWh

92円

２

太陽光売電

9.5kWh

313円

差額

221円

▶1日あたりのシステム導入のコストメリット

221円

太陽光の発電している時間帯に充電を行っているため、出力制御が行われた際の充電対応は実現

しているが、系統に売電する量が下がっているが、負荷の使用量が少ないため試験パターン１－①

と比較するとシステム導入メリットは２２１円と大きくなっている。

50

■

試験パターン２－① 2/28

●東北電力／よりそうナイト8 ●東北電力／よりそうナイト8 昼間 34.19 晩 34.19 深夜 10.92 昼間 34.19 晩 34.19 深夜 10.92 ■1日の電気使用状況 項目 時間 0時 1時 2時 3時 4時 5時 6時 7時 8時 9時 10時 11時 12時 13時 14時 15時 16時 17時 18時 19時 20時 21時 22時 23時 kWh 0.5 0.5 0.5 0.5 0.4 0.4 0.4 0.4 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 円 5.46 5.46 5.46 5.46 4.37 4.37 4.37 4.37 17.10 17.10 17.10 17.10 17.10 17.10 17.10 17.10 17.10 17.10 17.10 17.10 17.10 17.10 17.10 5.46 使用量合計 11.6kWh 昼間 4.0kWh 晩 3.9kWh 夜間 3.7kWh 金額合計 301.20 ■システム導入後の使用状況 項目 単位 運転 0時 1時 2時 3時 4時 5時 6時 7時 8時 9時 10時 11時 12時 13時 14時 15時 16時 17時 18時 19時 20時 21時 22時 23時 昼間 kWh （単価） 0.24 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.05 0.01 円 34.19 8.21 0.00 0.00 0.00 0.00 0.00 0.00 0.00 1.71 0.34 朝・晩 kWh 0.00 0.00 0.00 0.00 0.50 円 34.19 0.00 0.00 0.00 0.00 17.10 深夜 kWh 1.00 1.00 0.80 0.50 0.40 0.40 0.40 0.27 2.50 円 10.92 10.92 10.92 8.74 5.46 4.37 4.37 4.37 2.95 27.30 使用量 kWh 1.00 1.00 0.80 0.50 0.40 0.40 0.40 0.27 2.50 金額 円 10.92 10.92 8.74 5.46 4.37 4.37 4.37 2.95 27.30 使用量合計 7.3kWh 金額合計 79.39 ■PV、蓄電池の動き ①深夜／充電 （時間帯）23:00～7:00 蓄電池充電量 kWh 充電量 0.5 0.5 0.3 2.0 深夜電力使用量 kWh 使用量 0.5 0.5 0.3 2.0 ②昼間／放電 （時間帯）9:00～23:00 蓄電池充電量 3.3kWh 蓄電池放電量 kWh 放電量 0.8 0.8 0.8 0.8 0.4 0.9 0.9 0.9 0.8 0.5 0.5 合計容量 kWh 放電量 0.8 0.8 0.8 0.8 0.4 0.9 0.9 0.9 0.8 0.5 1.5 ③太陽光売電量 （時間帯）6:00～17:00 蓄電池放電量 9.1kWh 太陽光発電量 kWh 発電量 0.02 0.13 0.26 2.83 3.44 3.66 3.56 3.16 2.52 1.44 0.41 0.02 売電電力量 kWh 売電量 0.00 0.00 0.00 2.33 2.94 3.16 3.06 2.66 2.02 0.94 0.00 0.00 売電単価 円 33円 0.00 0.00 0.00 76.89 97.02 104.28 100.98 87.78 66.66 31.02 0.00 0.00 売電量計 17.1kWh 30 売電額計 564.6円

フルコントロール

■電気料金コスト比較

No

項目

使用量／売電量

金額

１

購入電力

7.3kWh

79円

２

太陽光売電

17.1kWh

564円

差額

485円

▶1日あたりのシステム導入のコストメリット

485円

負荷の使用量が低いため、日中は太陽光で発電された電気の殆どが売電に回っている結果となった。

蓄電システムからの放電量も非常に3.3kWhと電池容量の30%程度しか放電できていないためあまり

電池としての効果がでていない。

しかし、負荷が小さいため売電量が増えたためコストメリットは485円と大きな効果がもたされている

ことがわかりました。

また、充電時間設定が23:00-7:00となっており、余分に系統電力からの購入が増えている結果と

なった。
