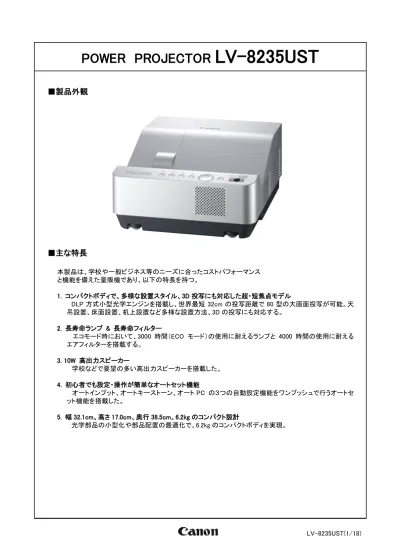

■製品仕様
機種名 LV-8235UST
1) 種別 製品種別 プロジェクター
映像素子 1 チップ DLP
2)
液晶パネル
サイズ、アスペクト比 0.65 インチ DLP チップ x 1 、アスペクト比 16:10
画素数 1,024,000 画素 (1280x800)
3)ズーム、フォーカス、ズーム比、
F 値、焦点距離
固定焦点、マニュアルフォーカス、固定
F 2.5、f=4.83mm
4)投写ランプ Ushio 275W NSHA
5)画面サイズ 最小 60 インチ～最大 110 インチ
6)色再現性 10 ビットフルカラー（約 10 億 7,000 万色）
7)明るさ 2500lm (ランプモード：ノーマル、イメージモード：プレゼンテーション)
8)周辺照度比 78％
9)コントラスト比 2000:1 (ランプモード：ノーマル、イメージモード：プレゼンテーション)
10)騒音レベル 28ｄｂA (エコ) / 36dbA (ノーマル)
11)音声出力、スピーカー 内蔵アンプ及びスピーカー モノラル 10W
12)対応走査周波数 ドットクロック/150MHz 以下、水平/15KHz～93KHz、垂直/50KHz～120Hz
13）
表 示 可 能 解
像度
アナログ RGB WUXGA*/UXGA*/WXGA/SXGA+*/SXGA*/XGA/SVGA/VGA/MAC
HDTV コンパチブル コンポーネント : 720p(50/60)、1080i(50/60)
HDMI : 720p(50/60),、1080i/p(50/60)
SDTV コンパチブル コンポーネント : 480i/p, 575i/p / HDMI : 480p, 575p
カラー方式 NTSC/PAL/SECM/NTSC4.43/PAL-M/PAL-N
14)
入出力端子
入力、出力
D-SUB 15ピン x 1 ; アナログRGB入力、Sビデオ入力 (要変換ケーブル)
D-SUB 15 ピン x 1 ; アナログ RGB 入力、モニター出力
HDMI x 1;HDMI (V.1,3 with Deep Color)
Mini DIN 4ピン x 1 ; Sビデオ
RCA x 1 ; コンポジットビデオ
ミニジャック x 1 (stereo) ; Audio input (Computer 1)
ミニジャック x 1 (stereo) ; Audio input (Computer 2)
2RCA (R, L-モノ) ; オーディ入力 (ビデオ)
ミニジャック x 1 (ステレオ) ; 音声出力（可変）
その他
D-SUB 9ピン x 1 ; コントロールポート (RS232C)
RJ45 x 1 ; 有線LANポート
ミニ DIN 3 ピン x 1 ; 3D SYNC OUT
15）使用温度、保管温度 5～40℃、-10～60℃
16）消費電力 320W/400W (ランプモード：エコ/ノーマル)
17）消費電力 (スタンバイ時) 0.47W/10.3W (スタンバイモード：エコ/ネットワーク)
18）外形寸法（突起物含まず） 幅 321.0mm x 高さ 170.0mm 奥行 D 385.0mm
19）本体質量 6.2kg
20）アクセサリー
着脱式電源コード x 1 / ワイヤレスリモコン x 1 (単 4 電池 2 本付属)
Dsub15 ピン接続ケーブルｍ取扱説明書、ネットワーク説明書、PIN code ラベル、
保証書
・交換ランプ LV-LP36
・設置金具マウント
■設置仕様
1 映像サイズと投写距離
本製品で適正に表示可能な映像サイズは 60～110 型です
映像サイズと投写距離の関係は下表に示す通りです。
(cm)
映像サイズ A B C D E
110 インチ(16:10)※ 54.5 45.5 15.9 32.5 14.7
105 インチ(16:10) 52.2 43.2 13.6 31.5 13.7
100 インチ(16:10) 50.0 41.0 11.4 30.5 12.7
95 インチ(16:10) 47.7 38.7 9.1 29.5 11.7
90 インチ(16:10) 45.5 36.5 6.9 28.5 10.7
85 インチ(16:10) 43.2 34.2 4.6 27.5 9.7
80 インチ(16:10) 41.0 32.0 2.4 26.5 8.7
75 インチ(16:10) 38.7 29.7 0.1 25.5 7.7
70 インチ(16:10) 36.5 27.5 -2.1 24.5 6.7
65 インチ(16:10) 34.2 25.2 -4.4 23.5 5.7
60 インチ(16:10) 32.0 23.0 -6.6 22.5 4.7
※投写サイズとして、世界最大。110型以上は焦点があいません。
■アクセサリー
＊1：プロジェクターごとに大きさ・重さが違うので、他機種用の金具を使用してはならない。
＊2：50％の残存率があり、かつ 50％の照度維持率を保持できる時間である。
主な同梱品
リモコン、単４型乾電池２本
LV-RC05
電源：DC 3.0V
到達距離 約 5m、受光部正面±30°
コンピューター接続ケーブル
ミニ Dsub15-ミニ Dsub15
コンピューターと接続する
アナログ RGB 信号の伝送に使用する。
別売品
D-sub15 コンポーネント変換ケーブル
LV-CA32
アナログ RGB からコンポーネントビデオ信号に変換に使
用する。0.4ｍ。
低天井用
LV-CL21
低天井取付ハンガー
POA-CHS-PS02
プロジェクターを低い天井に設置する際にベース金具
（POA-CHB-DWL2500）に組み込んで使用する。
取り付け場所については専門の業者に相談の上、取り
付け業者を依頼すること。
ベース金具
POA-CHB-DWL2500 天吊り設置に使用する。(*1)
高天井用
LV-CL21
高天井取付ハンガー
POA-CHS-PL02
プロジェクターを高い天井に設置する際にベース金具
（POA-CHB-DWL2500）に組み込んで使用する。
取り付け場所については専門の業者に相談の上、取り
付け業者を依頼すること。
ベース金具
POA-CHB-DWL2500 天吊り設置に使用する。(*1)
壁掛け金具
LV-CL22
取り付け場所については専門の業者に相談の上、取り
付け業者を依頼すること。
交換部品 交換ランプ
LV-LP36
交換推薦時間(*2)
2,000 / 3,000H(Normal/Eco)
■接続端子
端子 信号
①
S-VIDEO IN
（Ｓ映像入力端子） ビデオ機器からのＳ端子映像出力をこの端子に接続します。
②
VIDEO IN
（ビデオ入力端子） ビデオ機器からのコンポジット信号を入力します。
③
AUDIO IN
（ビデオ音声入力端子）
①または②に接続された、ビデオ機器からの音声出力をこの端子に接続し
ます。モノラルの音声は[L(mono)]端子へ接続してください。.
④
COMPUTER 1/COMPON
ENT AUDIO IN
（コンピュータ１/コンポー
ネント音声入力端子）
⑩に接続されたコンピュータまたはビデオ機器からの音声出力（ステレオ）
をこの端子に接続します。
⑤
COMPUTER 2 AUDIO IN （コンピュータ２音声入力
端子）
⑪に接続されたコンピュータからの音声出力（ステレオ）をこの端子に接続し
ます。
⑥
AUDIO OUT（音声出力端
子） (可変)
投影中のコンピュータまたはビデオ画面の音声を外部のオーディオ機器へ
出力する端子です。
⑦
CONTROL PORT プロジェクターの操作をコンピュータで行うときに使用します。この端子とコ
ンピュータのシリアルポート（RS-232C）をつなぎます。
⑧
3D SYNC OUT
（3Ｄ同期信号出力端子） 赤外線エミッターとプロジェクターを接続するときにこの端子を使用します。
⑨
LAN接続端子 有線LANケーブルを接続します。
⑩
COMPUTER IN 1/COMP
ONENT IN
（コンピュータ/コンポーネ
ント入力端子）
コンピュータからのアナログ信号、またはビデオ機器からのコンポーネント
信号を入力します。
⑪
COMPUTER IN 2/MONIT
OR OUT
（コンピュータ入力/モニタ
ー出力）
コンピュータからのアナログ信号を入力します。また、コンピュータのモニタ
ー出力として切り替えて使用することができます。接続には付属または市販
のコンピュータケーブル（D-sub用）を使用します。
⑫
HDMI
（ＨＤＭＩ入力端子）
DVDプレーヤやハイビジョン受信機などで、HDMI端子出力のある機器から
の信号を入力します。また、コンピュータからのデジタル信号もDVI-HDMI
（変換）ケーブルで接続することもできます。
■操作ボタンとインジケータ
端子 信号
①POWER インジケータ
プロジェクターの状態を示します。
点灯（赤）：電源を入れる準備ができました。
点滅（赤）：ランプを冷却中です。
点灯（緑）：プロジェクターは動作中です。
点滅（緑）：パワーマネージメントがはたらいています。
②WARNING TEMP.
インジケー 赤く点滅して、内部の温度が異常に高くなっていることを知らせます。
③LAMP REPLACE
インジケータ 黄色に点灯して、ランプの交換時期を知らせます。
④3D インジケータ 青色に点灯して、3Ｄ映像の投影中であることをお知らせします。
⑤SELECT ボタン ポインタの指す項目を選択します。また、デジタルズームで画像を拡大または縮
小するのに使用します。
⑥ON / STAND-BY ボ
タン 電源を入り・切りします。
⑦AUTO SET ボタン 「設定」メニューの「オートセットアップ」で設定した「自動入力切換、自動 PC 調整
（PC 入力時のみ）」機能を自動調整します。
⑧KEYSTONE ボタン 画面の台形ひずみ（あおり）を補正します。
⑨MENU ボタン オンスクリーンメニューを表示します。
⑩ポイント/VOLUME/
ZOOM ボタン
オンスクリーンメニューでのポインタの移動や各種メニューの調整、音量の調
整、デジタルズームモードあるいはリアルモードで画像を上下左右に移動する、
画面ズームにも使用します。
⑪リモコン受光部 半球形なので、多方向からの受光が可能です。
⑥
⑩
②
①
⑦
⑧
⑨
⑤
⑪
③
④
■コンピュータシステムモード一覧
プロジェクターにはあらかじめ以下のシステムモードが用意されています。（「カスタムモード1～5」は含みませ
ん。）接続されたコンピュータの信号を判別して、プロジェクターが以下のシステムモードを自動で選択します。
<コンピューターの信号がアナログのとき 1/3>
画面表示 解像度 水平周波数.[KHz] 垂直周波数.[KHz] 3D 対応
VGA 1 640 x 480 31.470 59.880 ○
VGA 2 720 x 400 31.470 70.090 -
VGA 2 600 x 400 31.470 70.090 -
VGA 4 640 x 480 37.860 74.380 -
VGA 5 640 x 480 37.860 72.810 -
VGA 6 640 x 480 37.500 75.000 -
VGA 7 640 x 480 43.269 85.000 -
MAC LC 13 640 x 480 34.970 66.600 -
MAC 13 640 x 480 35.000 66.670 -
SVGA 1 800 x 600 35.156 56.250 ○
SVGA 2 800 x 600 37.880 60.320 ○
SVGA 3 800 x 600 46.875 75.000 -
SVGA 4 800 x 600 53.674 85.060 -
SVGA 5 800 x 600 48.080 72.190 -
SVGA 6 800 x 600 37.900 61.030 ○
SVGA 7 800 x 600 34.500 55.380 ○
SVGA 2 800 x 600 38.000 60.510 ○
SVGA 9 800 x 600 38.600 60.310 ○
SVGA 10 800 x 600 32.700 51.090 ○
SVGA 2 800 x 600 38.000 60.510 ○
SVGA 12 800 x 600 76.302 119.972 ○
MAC 16 832 x 624 49.720 74.550 -
XGA 1 1024 x 768 48.360 60.000 ○
XGA 2 1024 x 768 68.677 84.997 -
XGA 3 1024 x 768 60.023 75.030 -
XGA 4 1024 x 768 56.476 70.070 -
XGA 5 1024 x 768 60.310 74.920 -
XGA 1 1024 x 768 48.500 60.020 ○
XGA 7 1024 x 768 44.000 54.580 ○
XGA 8 1024 x 768 63.480 79.350 -
XGA 10 1024 x 768 62.040 77.070 -
XGA 11 1024 x 768 61.000 75.700 -
XGA 13 1024 x 768 46.900 58.200 ○
<コンピューターの信号がアナログのとき 2/3>
画面表示 解像度 水平周波数.[KHz] 垂直周波数.[KHz] 3D 対応
XGA 13 1024 x 768 47.000 58.300 ○
XGA 15 1024 x 768 58.030 82.000 -
XGA 16 1024 x 768 94.551 119.989 ○
XGA 5 1024 x 768 60.240 75.080 -
SXGA 1 1152 x 864 64.200 70.400 -
SXGA 2 1280 x 1024 62.500 58.600 ○
SXGA 3 1280 x 1024 63.900 60.000 ○
SXGA 4 1280 x 1024 63.340 59.980 ○
SXGA 3 1280 x 1024 63.740 60.010 ○
SXGA 6 1280 x 1024 71.690 67.190 -
SXGA 7 1280 x 1024 81.130 76.107 -
SXGA 3 1280 x 1024 63.980 60.020 ○
SXGA 9 1280 x 1024 79.976 75.025 -
SXGA 10 1280 x 960 60.000 60.000 ○
SXGA 11 1152 x 900 61.200 65.200 -
SXGA 12 1152 x 900 71.400 75.600 -
SXGA 4 1280 x 1024 63.370 60.010 ○
SXGA 16 1280 x 1024 76.970 72.000 -
SXGA 17 1152 x 900 61.850 66.000 -
SXGA 3 1280 x 1024 63.790 60.180 ○
SXGA 20 1280 x 1024 91.146 85.024 - *2
SXGA+ 1 1400 x 1050 63.970 60.190 ○
SXGA+ 2 1400 x 1050 65.350 60.120 ○
SXGA+ 2 1400 x 1050 65.120 59.900 ○
SXGA+ 1 1400 x 1050 64.030 60.010 ○
SXGA+ 5 1400 x 1050 62.500 58.600 ○
SXGA+ 6 1400 x 1050 67.744 59.948 ○
SXGA+ 2 1400 x 1050 65.317 59.978 ○
MAC 21 1152 x 870 68.680 75.060 -
SXGA 9 1280 x 1024 80.000 75.080 -
WXGA 3 1376 x 768 48.360 60.000 ○
WXGA 6 1280 x 768 47.776 59.870 ○
WXGA 7 1280 x 768 60.289 74.893 -
WXGA 8 1280 x 768 68.633 84.837 -
WXGA 9 1280 x 800 49.600 60.050 ○
WXGA 10 1280 x 800 41.200 50.000 ○
<コンピューターの信号がアナログのとき 3/3>
画面表示 解像度 水平周波数.[KHz] 垂直周波数.[KHz] 3D 対応
WXGA 11 1280 x 800 49.702 59.810 ○
WXGA 13 1360 x 768 97.533 119.967 ○
WXGA 14 1280 x 768 97.396 119.798 ○
WXGA 15 1280 x 800 101.563 119.909 ○
WUXGA 1 1920 x 1200 74.556 59.885 - *1/2
WUXGA 2 1920 x 1200 74.038 59.950 ○ *2
WSXGA+ 1 1680 x 1050 65.290 59.954 -
WXGA+ 1 1440 x 900 55.935 59.887 ○
UXGA 1 1600 x 1200 75.000 60.000 ○ *2
UXGA 2 1600 x 1200 81.250 65.000 - *1/2
UXGA 3 1600 x 1200 87.500 70.000 - *1/2
UXGA 4 1600 x 1200 93.750 75.000 - *1/2
UXGA 5 1600 x 1200 106.250 85.000 - *1/2
480p 720 x 480 31.469 59.940 -
575p 720 x 575 31.250 50.000 -
575i 720 x 575 15.625 50.000 - * i
480i 720 x 480 15.734 60.000 - * i
720p 1280 x 720 45.000 60.000 -
720p 1280 x 720 37.500 50.000 -
1080i 1920 x 1080 33.750 60.000 - * i
1920 x 1080 28.125 50.000 - * i
1080p
1920 x 1080 33.750 30.000 -
1920 x 1080 28.125 25.000 -
1920 x 1080 27.000 24.000 -
1920 x 1080 67.500 60.000 -
1920 x 1080 56.250 50.000 -
<コンピューターの信号がデジタルのとき 1/2>
画面表示 解像度 水平周波数.[KHz] 垂直周波数.[KHz] 3D 対応
D-VGA 640 x 480 31.469 59.940 ○
D-SVGA 800 x 600 37.879 60.320 ○
D-SVGA 800 x 600 76.302 119.972 ○
D-XGA 1024 x 768 43.363 60.000 ○
D-XGA 1024 x 768 97.551 119.989 ○
D-WXGA 3 1376 x 768 48.360 60.000 ○
D-WXGA 6 1280 x 768 47.776 59.870 ○
D-WXGA 7 1280 x 768 60.289 74.893 -
D-WXGA 8 1280 x 768 68.633 84.837 -
D-WXGA 9 1280 x 800 49.600 60.050 ○
D-WXGA 10 1280 x 800 41.200 50.000 ○
D-WXGA 11 1280 x 800 49.702 59.810 ○
D-WXGA 13 1360 x 768 97.533 119.967 ○
D-WXGA 14 1280 x 768 97.396 119.798 ○
D-WXGA 15 1280 x 800 101.563 119.909 ○
D-SXGA 1 1280 x 1024 63.980 60.020 ○
D-SXGA 2 1280 x 1024 60.276 58.069 -
D-SXGA+ 2 1400 x 1050 65.350 60.120 -
D-SXGA+ 2 1400 x 1050 65.120 59.900 -
D-SXGA+ 5 1400 x 1050 62.500 58.600 ○
D-SXGA+ 6 1400 x 1050 64.744 59.948 ○
D-SXGA+ 2 1400 x 1050 65.317 59.978 ○
D-WSXGA+ 1 1680 x 1050 65.290 59.954 -
D-WXGA+ 1 1440 x 900 55.935 59.887 ○
D-480p 720 x 480 31.469 59.940 ○
D-480p 720 x 480 62.937 119.880 ○
D-575p 720 x 575 31.250 50.000 ○
D-575p 720 x 575 62.500 100.000 ○
D-720p 1280 x 720 45.000 60.000 ○
D-720p 1280 x 720 37.500 50.000 ○
D-720p 1280 x 720 90.000 120.000 ○
D-720p 1280 x 720 75.000 100.000 ○
D-480i 720 x 480 15.734 59.940 ○
D-480i 720 x 480 31.469 119.880 ○
D-575i 720 x 575 15.625 50.000 ○
D-575i 720 x 575 31.250 100.000 ○
<コンピューターの信号がデジタルのとき 2/2>
画面表示 解像度 水平周波数.[KHz] 垂直周波数.[KHz] 3D 対応
D-1080i 1920 x 1080 33.750 60.000 ○ * i
1920 x 1080 28.125 50.000 ○ * i
D-1080i 1920 x 1080 67.500 120.000 ○
D-1080i 1920 x 1080 56.250 100.000 ○
D-1080p
1920 x 1080 33.750 30.000 -
1920 x 1080 28.125 25.000 -
1920 x 1080 27.000 24.000 -
1920 x 1080 67.500 60.000 -
1920 x 1080 56.250 50.000 -
※仕様は改善のために予告なしに変更する場合があります。
※ドットクロックが150MHz以上のコンピュータの信号には対応しておりません。
※ご使用のコンピュータによっては、D-WXGA 1～D-WXGA+ 1の画像は正しく映らない場合があります。
※SXGAを超える解像度の信号（SXGA、WXGA、UXGA、MAC21、Mac、720p、1080i）を投影するときは、先夜もいｊがオリジナルの画像と異な
ることがあります。
*i：インターレース信号
*1：「PC調整」メニュー内で調整できないメニューが生じる場合があります。
*2：「画面サイズ：リアル」には対応していません
■使用上の注意
●発光している投写レンズを覗き込まない。
高輝度投写を行っているので、視覚障害の原因になることがある。
●動作中に、吸気口と排気口を塞がない。
本体内部に熱が滞留して故障または発火の原因となる。
●投写中にレンズキャップを外す。また、レンズの前に遮蔽物を置かない。
投写レンズの前に物品を置いたまま投写すると物品の変形及び火災の原因になることがある。
●ランプが切れた場合や交換時間に達した場合は速やかに新しいランプに交換する。
交換は本体停止後にランプが十分冷えてから行う。（ファン停止後１時間以上放置）
本製品は光源に高圧水銀ランプを使用しており、その特性として使用時間の経過により劣化し、
照度低下が発生する。
また、使用時間の経過による劣化によって破裂する場合がある。
ランプが破裂した場合のランプ交換及び本体の点検は、サービスセンターで行うこと。
※破裂は必ず起きるわけではなく、起きる場合も何時間使用したら起きるという明確に指標が無い。
●プロジェクターを過度に傾けて使用しない。
水銀ランプの特性から、プロジェクターを傾け過ぎて使用すると、ランプの動作と寿命に異状が生じる場合がある。
本体の傾きが左右は±20 度以内かつ前後は±30 度以内となる範囲で使用する。
