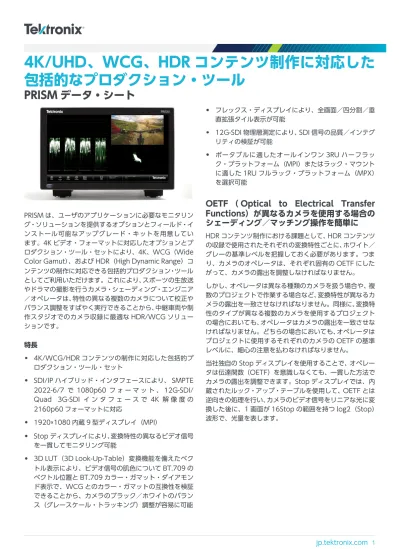

包括的なプロダクション・ツール
PRISM データ・シート
PRISM は、ユーザのアプリケーションに必要なモニタリン グ・ソリューションを提供するオプションとフィールド・イ ンストール可能なアップグレード・キットを用意してい ます。4K ビデオ・フォーマットに対応したオプションとプ ロダクション・ツール・セットにより、4K、WCG（Wide Color Gamut）、および HDR（High Dynamic Range）コ ンテンツの制作に対応できる包括的プロダクション・ツール としてご利用いただけます。これにより、スポーツの生放送 やドラマの撮影を行うカメラ・シェーディング・エンジニア ／オペレータは、特性の異なる複数のカメラについて校正や バランス調整をすばやく実行できることから、中継車両や制 作スタジオでのカメラ収録に最適な HDR/WCG ソリュー ションです。 特長 4K/WCG/HDR コンテンツの制作に対応した包括的プ ロダクション・ツール・セット SDI/IP ハイブリッド・インタフェースにより、 SMPTE 2022-6/7 で 1080p60 フ ォ ー マ ッ ト 、 12G-SDI/ Quad 3G-SDI イ ン タ フ ェ ー ス で 4K 解 像 度 の 2160p60 フォーマットに対応 1920×1080 内蔵 9 型ディスプレイ（MPI） Stop ディスプレイにより、変換特性の異なるビデオ信号 を一貫してモニタリング可能 3D LUT（3D Look-Up-Table）変換機能を備えたベク トル表示により、ビデオ信号の肌色について BT.709 の ベクトル位置と BT.709 カラー・ガマット・ダイアモン フレックス・ディスプレイにより、全画面／四分割／垂 直拡張タイル表示が可能 12G-SDI 物理層測定により、SDI 信号の品質／インテグ リティの検証が可能 ポータブルに適したオールインワン 3RU ハーフラッ ク・プラットフォーム（MPI）またはラック・マウント に適した 1RU フルラック・プラットフォーム（MPX） を選択可能OETF （ Optical to Electrical Transfer
Functions）が異なるカメラを使用する場合の
シェーディング／マッチング操作を簡単に
HDR コンテンツ制作における課題として、HDR コンテンツ の収録で使用されたそれぞれの変換特性ごとに、ホワイト／ グレーの基準レベルを把握しておく必要があります。つま り、カメラのオペレータは、それぞれ固有の OETF にした がって、カメラの露出を調整しなければなりません。 しかし、オペレータは異なる種類のカメラを扱う場合や、複 数のプロジェクトで作業する場合など、変換特性が異なるカ メラの露出を一致させなければなりません。同様に、変換特 性のタイプが異なる複数のカメラを使用するプロジェクト の場合においても、オペレータはカメラの露出を一致させな ければなりません。どちらの場合においても、オペレータは プロジェクトに使用するそれぞれのカメラの OETF の基準 レベルに、細心の注意を払わなければなりません。 当社独自の Stop ディスプレイを使用することで、オペレー タは伝達関数（OETF）を意識しなくても、一貫した方法で カメラの露出を調整できます。Stop ディスプレイでは、内 蔵されたルック・アップ・テーブルを使用して、OETF とは 逆向きの処理を行い、カメラのビデオ信号をリニアな光に変 換した後に、1 画面が 16Stop の範囲を持つ log2（Stop） 波形で、光量を表します。Stop ディスプレイの垂直軸は"絞り値"を示し、カメラ・ チャートの反射率の基準レベルに対するシーン光の相対的 なレベルを表します。選択された伝達関数（カメラの OETF）が異なっても、絞り値の目盛の基準レベルは同じ位 置に示されます。オペレータは、それぞれの入力信号の仮想 入力を設定することで、反転 OETF（シーン・リファード） または EOTF（ディスプレイ・リファード）のいずれかを選 択できます。 選択された変換曲線に応じて、Stop（絞り値）または Nits（輝度）が 自動的に選択される Stop ディスプレイには、以下のような利点があります。 オペレータは、カメラの変換特性が異なる場合でも、一 貫した方法で露出の調整が可能 Stop 表示により、プロジェクトで複数のカメラを使 用する場合でも、カメラのバランス調整／マッチングが 容易。オペレータは、それぞれのカメラの OETF のフ ル・ダイナミック・レンジをモニタしながら、Stop ス ケール上でトレースのマッチングを行うことで、相対的 光量が同じカメラに対して、平均露出を設定できる Stop ディスプレイでは対数処理が行われるため、カメラ の露出が変化しても、トレースの高さ（ダイナミック・ レンジ）には影響しない。垂直方向のシフトのみが見ら れるが、これはカメラの露出の変化に対応した Stop 数 の変化を表す。異なる変換特性が選択されても、トレー スの垂直方向のシフト量に一貫性が見いだせるため、よ り予測的にカメラのバランス調整を行うことが可能 Stop ディスプレイを使用することで、画像の暗い領域の 実効利得が上がるため、垂直方向の拡大を行わずに、背 景のバランスを正確に調整することが可能 ドラマなどのロケーション撮影は、複数の光源がある状 態で行われることが多いため、シーンおよび被写体の照 明を適切に設定することが重要になる。カメラマンは、 Stop 波形表示を"マルチポイント対応のリアルタイム相 対反射率計"として活用することで、撮影監督にとっては 使い慣れた単位（絞り値）を使用してシーン／被写体の 照明をイメージ通りに設定できる PQ 方式（Narrow OETF）、Stop 目盛 ITU BT.2100 の HLG 方式（リファレンス EOTF）、Nits 目盛
信号のカラー・プライマリーズが異なる場合で
も、従来と同じ手法で肌色検出が可能
ITU-R BT.2020 や、独自の原色成分を採用した多くのカメ ラでは、従来からの ITU-R BT.709 のカラー・ガマットより 幅広い色域がカバーされています。原色成分もガンマも異 なるため、色差ベクトル表示を行うと、トレースがこれまで の BT.709 のベクトル表示と異なる色で表現されることが 多く、カメラのオペレータは、使用されているカラー・フォー マットに応じて異なる解釈で色を判断しなければなりませ ん。 PRISM の内蔵 3D LUT では、WCG に対応した原色成分お よび変換特性を持つビデオ信号が、BT.709 のカラメトリ／ ガンマのビデオ信号に変換されます。そのため、従来からの BT.709 のベクトル表示を使用しながら、肌色の検知や、使 い慣れたリファレンス・マークを使用した色の照合、BT.709 変換におけるカラー・ガマットの互換性の程度の判定などが 行えます。フレックス・ディスプレイ・レイアウトにより、
効率的な作業が可能
全画面／四分割／垂直拡張タイル表示などを組み合わせて、 アプリケーションの表示方法を最適化できます。垂直拡張 タイル表示では、9 型 16：9 ディスプレイ・パネルを使用 して、6.5 型 4：3 ディスプレイ・パネルと同じサイズでベ クトル表示が可能。1 つのディスプレイに波形とベクトル を並べて表示できるため、カメラのシェーディング補正に最 適です。 垂直拡張タイルによる波形／ベクトル表示最先端の SDI 物理層測定ソリューション
SDI ビデオ・システムでは、撮影を開始する前に SDI 信号の 品質とインテグリティをチェックすることは、重要な作業の 一つです。PRISM は、10Hz～100kHz の SD/HD/3G/ 12G-SDI 信号に対応した各種のジッタ・フィルタを装備し ています。 さらに、アイ振幅、立上り／立下り時間、オーバーシュート ／アンダーシュートなどの測定が自動化されます。放送局 やネットワーク・オペレータは、これらの機能を使用して、 現場での信号品質の問題をすばやく検出／診断できます。 12G-SDI アイ・パターン表示フレキシブル・インストール・オプション
PRISM は、2 つのプラットフォーム・オプションが用意さ れており、3RU ハーフ・ラック・サイズ（MPI）と 1RU フ ル・ラック・サイズ（MPX）があります。ポータブル・キャ ビネット（オプション）を使用した MPI プラットフォーム は、機器を別の場所に簡単に移動するのに便利です。ラッ ク・マウント・キット（オプション）を使用した MPI プラッ トフォームは、ユニットを機器ラックに取り付けるときに使 用します。 MPX プラットフォームは、機器ラックの占有スペースを最 小にしたい場合に最適です。例えば、外部タッチ・パネル・ ディスプレイを使用するアプリケーションや、KVM の使用 やリモート監視が望ましいアプリケーションなどです。対応フォーマット
対応 IP フォーマット
フォーマット 概要 Opt.
SMPTE 2022-6、SMPTE 2022-7 MP-IP-STD SMPTE 2110-20、SMPTE 2110-30（予定） 1 MP-IP-STD
ASPEN（ビデオ・コンテンツのみ）1 SMPTE RDD-37 MP-IP-STD
PTP IEEE1588、SMPTE2059-2（マルチキャスト、Mixed SMPTE （ネゴシエーション非対応））
MP-IP-STD
対応 SDI フォーマット
リンク フォーマット サンプル構成 ビット数 フレーム／フィールド・レート Opt. SD-SDI 525i 4:2:2 YCbCr 10 ビット 59.94 本体 625i 4:2:2 YCbCr 10 ビット 50 本体 HD-SDI 1920 x 1080 4:2:2 YCbCr 10 ビット 50/59.94/60i 本体 1280 x 720 4:2:2 YCbCr 10 ビット 50/59.94/60p 本体 3G-SDI レベル A 1920 x 1080 4:2:2 YCbCr 10 ビット 50/59.94/60p 本体 3G-SDI レベル B 1920 x 1080 4:2:2 YCbCr 10 ビット 50/59.94/60p 本体 クアッド・リンク 3G-SDI レベル A、 スクエア・ディビジョン方式 1 3840 × 2160 4:2:2 YCbCr 10 ビット 50/59.94/60p MP-FMT-4K クアッド・リンク 3G-SDI レベル B、 スクエア・ディビジョン方式 1 3840 × 2160 4:2:2 YCbCr 10 ビット 50/59.94/60p MP-FMT-4K クアッド・リンク 3G-SDI レベル A、 2 サンプル・インターリーブ方式 1 3840 × 2160 4:2:2 YCbCr 10 ビット 50/59.94/60p MP-FMT-4K クアッド・リンク 3G-SDI レベル B、 2 サンプル・インターリーブ方式 1 3840 × 2160 4:2:2 YCbCr 10 ビット 50/59.94/60p MP-FMT-4K 12G-SDI 3840 × 2160 4:2:2 YCbCr 10 ビット 50/59.94/60p MP-FMT-4K SMPTE 2022-6 ストリームの対応ビデオ・フォーマット リンク フォーマット サンプル構成 ビット数 フレーム／フィールド・レート Opt. SD-SDI 525i 4:2:2 YCbCr 10 ビット 59.94 MP-IP-STD
625i 4:2:2 YCbCr 10 ビット 50 MP-IP-STD HD-SDI 1920 x 1080 4:2:2 YCbCr 10 ビット 50/59.94/60i MP-IP-STD 1280 x 720 4:2:2 YCbCr 10 ビット 50/59.94/60p MP-IP-STD
リンク フォーマット サンプル構成 ビット数 フレーム／フィールド・レート Opt. 3G-SDI レベル A 1920 x 1080 4:2:2 YCbCr 10 ビット 50/59.94/60p MP-IP-STD 3G-SDI レベル B 1920 x 1080 4:2:2 YCbCr 10 ビット 50/59.94/60p MP-IP-STD
SMPTE 2110-20 ストリームの対応ビデオ・フォーマット（予定）
リンク フォーマット サンプル構成 ビット数 フレーム／フィールド・レート Opt. ST2110-20 1 1920 x 1080 4:2:2 YCbCr 10 ビット 50/59.94/60i MP-IP-STD
1280 x 720 4:2:2 YCbCr 10 ビット 50/59.94/60p MP-IP-STD 1920 x 1080 4:2:2 YCbCr 10 ビット 50/59.94/60p MP-IP-STD
ASPEN ビデオの対応ビデオ・フォーマット
リンク フォーマット サンプル構成 ビット数 フレーム／フィールド・レート Opt. ASPEN 1 1920 x 1080 4:2:2 YCbCr 10 ビット 50/59.94/60i
50/59.94/60p
仕様
すべての仕様は、特に断りのないかぎり、すべての機種に適用されます。 MPI の電源 消費電力 代表値 100W 最大 200W 電圧範囲 100～240VAC±10%、50/60 Hz MPI の物理特性 寸法 高さ（ベゼル） 13.34cm 幅（ベゼル） 21.91cm 奥行 30.48cm 質量（本体） 3.4kg MPX の電源 消費電力 代表値 100W 最大 200W 電圧範囲 100～240VAC±10%、50/60 Hz MPX の物理特性 寸法 高さ 4.45cm 幅 48.26cm 奥行 45.72cm 質量（本体） 3.9kgご注文の際は以下の型名をご使用ください。
型名
MPI PRISM メディア・プラットフォーム：3RU、ハーフラック、9 型 HD ディスプレイ／タッチ・パネル
を内蔵、SDI 入力×4（SD、HD、3G-SDI）
MPX PRISM メディア・プラットフォーム：1RU フル・ラック、SDI 入力×4（SD、HD、3G-SDI）
オプション
ハードウェア・オプション
PHY-12G SDI 物理層測定パッケージ（12G/3G/HD/SD-SDI アイ・パターン・パラメータの自動測定機能など）
を追加（12G のサポートには Opt. MP-FMT-4K が必要）
MPX のラック MPX 用ラックマウント・スライドおよびレール・キットを追加
ソフトウェア・オプション
MP-IP-STD SMPTE2022-6/7 および PTP （IEEE1588、SMPTE2059-2）サポート用ノード・ロック・ライセン
スを追加（IP ステータス・アプリケーションを含む）
MP-IP-MEAS IP 測定機能セット（IP グラフ／IP/PTP セッション／IP PIT ヒストグラム・アプリケーション）用ノー
ド・ロック・ライセンスを追加（Opt. MP-IP-STD が必要）
MP-IP-CAP IP ストリーム取込機能用ノード・ロック・ライセンスを追加（Opt. MP-IP-MEAS が必要）
MP-FMT-4K 12G-SDI を有効にする。4K フォーマット用のノード・ロック・ライセンスを追加
MP-PROD プロダクション・ツール（Stop 表示、3D LUT 機能）用のノード・ロック・ライセンスを追加
電源プラグ Opt.A0 北米仕様電源プラグ（115 V、60 Hz） Opt.A1 ユニバーサル欧州仕様電源プラグ（220 V、50 Hz） Opt.A2 イギリス仕様電源プラグ（240 V、50 Hz） Opt.A3 オーストラリア仕様電源プラグ（240 V、50 Hz） Opt.A5 スイス仕様電源プラグ（220 V、50 Hz） Opt.A6 日本仕様電源プラグ（100 V、50/60 Hz） Opt.A10 中国仕様電源プラグ（50 Hz） Opt.A11 インド仕様電源プラグ（50 Hz） Opt.A12 ブラジル仕様電源プラグ（60 Hz） Opt.A99 電源コードなし
サービス・オプション Opt.C3 3 年標準校正（納品後 2 回実施） Opt.C5 5 年標準校正（納品後 4 回実施） Opt.D1 英文試験成績書 Opt.D3 3 年試験成績書（Opt. C3 と同時発注） Opt.D5 5 年試験成績書（Opt. C5 と同時発注） Opt.G3 3 年間ゴールド・サービス・プラン Opt.G5 5 年間ゴールド・サービス・プラン Opt. R3 3 年保証期間 Opt. R3DW 製品保証期間 1 年＋ 2 年の延長保証 （製品購入時に 3 年保証開始） Opt.R5 5 年保証期間 Opt. R5DW 製品保証期間 1 年＋ 4 年の延長保証 （製品購入時に 5 年保証開始） 購入後のアップグレード
MPI-UP PHY-12G MPI 製品に SDI 物理層測定パッケージ（12G/3G/HD/SD-SDI アイ・パターン・パラメータの自動測
定機能など）を追加（12G のサポートには Opt. MP-FMT-4K が必要）
MPX-UP PHY-12G MPX 製品に SDI 物理層測定パッケージ（12G/3G/HD/SD-SDI アイ・パターン・パラメータの自動
測定機能など）を追加（12G のサポートには Opt. MP-FMT-4K が必要）
MPX-UP RACK MPX ユニット用ラックマウント・スライドおよびレール・キットを追加
MP-IP-STD-UP SMPTE2022-6/7 および PTP （IEEE1588、SMPTE2059-2）サポート用ノード・ロック・ライセン スを追加（IP ステータス・アプリケーションを含む）
MP-IP-MEAS-UP IP 測定機能セット（IP グラフ／IP/PTP セッション／IP PIT ヒストグラム・アプリケーション）用ノー
ド・ロック・ライセンスを追加（Opt. MP-IP-STD が必要）
MP-IP-CAP-UP IP ストリーム取込機能用ノード・ロック・ライセンスを追加（Opt. MP-IP-MEAS が必要）
MP-FMT-4K-UP 12G-SDI を有効にする。4K フォーマット用のノード・ロック・ライセンスを追加
MP-PROD-UP プロダクション・ツール（Stop 表示、3D LUT 機能）用のノード・ロック・ライセンスを追加
保証期間
推奨アクセサリ
MPI-PTBL MPI ユニット用ポータブル・キャビネット（ハンドル、脚、チルト・ベイル、前面保護カバーが付属）
MPI-RACK-MM 19 インチ、3RU デュアル・ラック・キャビネット、1 台／2 台の並列設置 MPI ユニット向け、前面
パネルに各 MPI ユニット用 USB／ヘッドフォン・コネクタを搭載
MPI-RACK-MW 19 インチ、3RU デュアル・ラック・キャビネット、WFM52x0 型、WFM7200 シリーズ、WFM8x00
型機器との 1 台／2 台の並列設置 MPI ユニット向け、前面パネルに各 MPI ユニット用 USB／ヘッド フォン・コネクタを搭載
MP-SFP
Opt. 3GTO SD/HD/3G 光（1,310nm）SDI SFP トランスミッタ・モジュール（SDI SFP ＋ケージに装着し、光
SDI ループ・スルー出力に使用）
Opt. 3GTD SD/HD/3G DIN SDI SFP トランスミッタ・モジュール（SDI SFP ＋ケージに装着し、DIN 同軸コネク
タによる光 SDI ループ・スルー出力に使用）
Opt. 3GTH SD/HD/3G HDBNC SDI SFP トランスミッタ・モジュール（SDI SFP ＋ケージに装着し、HDBNC 同
軸コネクタによる光 SDI ループ・スルー出力に使用）
Opt. 12GTO SD/HD/3G/12G 光（1,310nm）SDI SFP トランスミッタ・モジュール（SDI SFP ＋ケージに装着
し、光 SDI ループ・スルー出力に使用）
Opt. 12GTH SD/HD/3G/12G HDBNC SDI SFP トランスミッタ・モジュール（SDI SFP ＋ケージに装着し、 HDBNC 同軸コネクタによる光 SDI ループ・スルー出力に使用）
Opt. 10GESR 10G Ethernet 近距離（850nm）トランシーバ・モジュール（10GbE SFP ＋ケージに装着。Opt.
MPI-IP-STD が必要）
Opt. 10GELR 10G Ethernet 長距離（1,310nm）トランシーバ・モジュール（10GbE SFP ＋ケージに装着。Opt. MPI-IP-STD が必要）
MPI 用前面および後部パネル
MPX 用前面および後部パネル
