■ 本書では、設置や設定の方法について基本的な部分を説明しています。
■ 詳細、使用上の注意は取扱説明書（CD-ROM 内）をご覧ください。
■
CD-ROM の説明書を読む PC にアドビシステムズ社の Adobe Reader が
インストールされている必要があります。

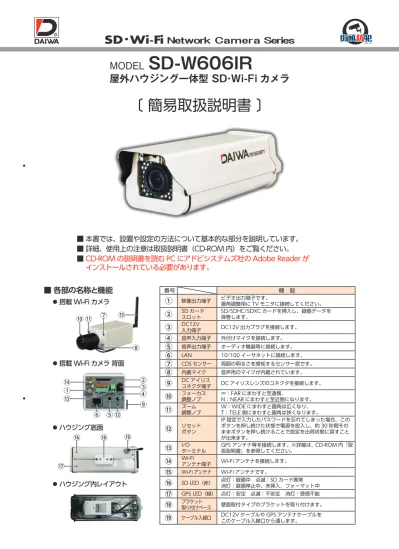

MODEL
SD-W606IR
屋外ハウジング一体型 SD・Wi-Fi カメラ
〔 簡易取扱説明書 〕
SD
･Wi-Fi
Network Camera Series
番号 機 能
①
映像出力端子 ビデオ出力端子です。画角調整用に TV モニタに接続してください。②
SD カードスロット SD/SDHC/SDXC カードを挿入し、録画データを保管します。③
DC12V 入力端子 DC12V 出力プラグを接続します。④
音声入力端子 外付けマイクを接続します。⑤
音声出力端子 オーディオ機器等に接続します。⑥
LAN 10/100 イーサネットに接続します。⑦
CDS センサー 周囲の明るさを感知するセンサー窓です。⑧
内蔵マイク 音声用のマイクが内蔵されています。⑨
DC アイリスコネクタ端子 DC アイリスレンズのコネクタを接続します。⑩
フォーカス 調整ノブ ∞：FAR にまわすと至遠側、N：NEAR にまわすと至近側になります。⑪
ズーム調整ノブ W：WIDE にまわすと画角は広くなり、T：TELE 側にまわすと画角は狭くなります。⑫
リセットボタン IP 設定で入力したパスワードを忘れてしまった場合、このボタンを押し続けた状態で電源を投入し、約 30 秒間そのままボタンを押し続けることで設定を出荷状態に戻すこと が出来ます。⑬
I/Oターミナル GPS アンテナ等を接続します。※詳細は、CD-ROM 内『取扱説明書』を参照してください。⑭
Wi-Fiアンテナ端子 Wi-Fi アンテナを接続します。⑮
Wi-Fi アンテナ Wi-Fi アンテナです。⑯
SD LED（赤） 点灯：録画中 点滅：SD カード異常消灯：録画停止中、未挿入、フォーマット中⑰
GPS LED（緑） 点灯：安定 点滅：不安定 消灯：受信不能⑱
ブラケット取り付けベース 壁面取付タイプのブラケットを取り付けます。⑲
ケーブル入線口 DC12V ケーブルや GPS アンテナケーブルをこのケーブル入線口から通します。⑨
■ 各部の名称と機能
● 搭載 Wi-Fi カメラ ● 搭載 Wi-Fi カメラ 背面 ● ハウジング底面 ● ハウジング内レイアウト②
⑧
①
③
④
⑬
⑭
⑮
⑫
⑤
⑥
⑲
⑯
⑱
⑰
⑩ ⑪ ⑦
GPS アンテナ （オプション） ① ケーブル入線口 ② 出力プラグ (DC-P) 内蔵 カメラ [ 注 ]ポール取付金具にはステンレスバンド は付属しておりません。 バンド幅 20mm（適合ポールφ50 ～400mm）（別売） ポール取付金具 BR-U140A ( オプション ) ① ケーブル入線口にACアダプターの出力プラグを通します。 ② ハウジング内のDC12V電源端子(DC-J)に出力プラグを接続します。 ブラケット BR-05( 付属品 ) ACアダプターの 出力プラグ またはカメラ専用 電源出力 ( 共に別売 ) DC12V 電源端子 (DC-J) □CD □簡易マニュアル （本紙） ※CSマウントレンズに使用します。他のレンズには使用しないでください。 □プレートCSリング※ □六角レンチ （1.5ｍｍ※／5mm） □ブラケット 取り付けベース □ケーブル入線口 □ビス一式 □ブラケット （BR-05） ● SD カード（256GB まで） ● DC12V 出力 AC アダプタ ● スイッチング HUB（環境に応じて） ● PC OS：Windows 7・8・10 Wi-Fi 機能対応 ● Ethernet ケーブル （Cat5e 以上 ストレート 100m 以内）
■ SD カードへ録画時の注意点（大変重要です）
■ モニタ可能な携帯端末等
■ 接続方法
■ 付属品
■ 他運用に必要な機器類
携帯端末 項目 iPhone/iPad Android 端末 OS バージョン Ver11 以上 Ver5 以上 Wi-Fi 通信モード※ 1 アクセスポイント / アドホック※ 2/インフラストラクチャー アクセスポイント / インフラストラクチャー モニタ アクセスポイント / アドホック：Web ブラウザ ※ 3インフラストラクチャー：Web ブラウザ /AskyViewerPro ※ 3Web ブラウザ Safari Chrome
※ 1：本カメラは Wi-Fi Direct を未サポートです。 ※ 2：アドホックモードでの接続方法は、CD-ROM 内取扱説明書を参照願います。 ※ 3：設定方法は、CD-ROM 内取扱説明書 を参照願います。また、AskyViewerPro は、CD-ROM 内取扱説明書 [AskyViewerPro 活用法 ] を参照願います。
SD カードはご使用前に、フォーマッターソフトを使用して FAT32 形式にフォーマットしてください。
さらに、本カメラでフォーマットしてください。フォーマット及びその他使用方法は CD-ROM 内
［取扱説明書］を参照してください。
① 初期状態では、SD カードが本カメラに挿入されると自動的に常時録画が開始され、しばらくするとハウジ ング底面の SD LED( 赤 ) が点灯します。もし、SD LED が消灯のまま、または点滅する場合は、SD カード にエラーが発生していることが予想されますので挿入状態や SD カード自体を確認してください。 ② SDカードでの録画及びNVRでの録画を併用すると、カメラの動作が不安定になる事がある為推奨しません。 ③ 本カメラの電源を切る際や SD カードを挿抜する際には、必ず録画を無効にしてください。 ④ 録画ファイルの複号処理については CD-ROM 内［取扱説明書］を参照してください。PC とカメラをイーサネットケーブルで接続した状態で、［イーサネット］の IP アドレスを設定します。
1. PC の IP アドレス設定 (Windows PC)
カメラ設置前に PC 及びカメラで Wi-Fi 接続に必要な設定を行います
■ 本カメラをアクセスポイントモードで、Windows PC から Wi-Fi 接続する場合を説明します。
またアドホックモードや Wi-Fi ルータを使用したインフラモードでも通信が可能です。
機能及び操作の詳細は、CD-ROM 内［取扱説明書］を参照願います。
1 PC のタスクバーの［ネットワーク］アイコン上で 右クリックします。 6 左図のように［次の IP アドレスを使う］と ［次の DNS サーバーのアドレスを使う］を選択して、一例として下記の ように設定し［OK］をクリックします。 IP アドレス：192.168.1.50（192.168.1.xxx ：xxx は 200 以外） サブネットマスク：255.255.255.0（以外は空欄） 2 ［ネットワークとインターネットの設定を開く］ を選択します。 3 ［アダプターのオプションを変更する］を クリックします。 5 ［インターネットプロトコルバージョン 4(TCP/IPv4)］ を選択し［プロパティ］をクリックします。 または 4 ［イーサネット］のアイコンを右クリックし［プロパティ］ を選択します。 ※ ［イーサネット］が無効になっている場合は、［有効にする］ を実施後に再度、［プロパティ］を選択してください。 1. Windows PC の IP アドレスを設定 ……… P.3 2. Windows インターネットエクスプローラ(IE) の初期設定（初回のみ） ……… P.4 3. 事前確認（イーサネット接続） ……… P.4~5 4. PC からカメラに Wi–Fi 接続する ……… P.5~74 表示されたポップアップの ［インターネットオプション］ をクリックします。
●
①
●
③
●
②
→ チェック 初めて IE でモニタする場合には、IE に下記の設定が必要になります。 1 IE の上部赤枠の辺り で右クリックします。 2 表示されたポップアップの ［メニューバー］をクリック します。 3 表示されたメニュー バーの［ツール］を クリックします。 5 インターネットオプションで①
［セキュリティ］タブをクリックし、インターネットを選択し、②
［保護モードを有効にする］のチェックを外します。その後、③
［レベルのカスタマイズ］をクリックします。 6 セキュリティ - インターネットゾーンで［未署名の ActiveX コントロールのダ ウンロード］の［ダイアログを表示する］を選択します。［スクリプトを実行し ても安全だとマークされていない ActiveX コントロールの初期化と実行］ の［ダイアログを表示する］を選択します。その後、［OK］ボタンを押して設 定を終了します。 チェック チェック2. Windows インターネットエクスプローラ(IE) の初期設定（初回のみ）
Wi-Fi 接続で、Windows PC から本カメラに接続する場合の事前確認手順です。 カメラの Wi-Fi 設定やパスワードなどを変更する場合にはイーサネットケーブルを接続して実施します。Windows 以外の PC や携帯端末（iPhone/iPad、Android）から接続する場合については、添付の CD-ROM 内取扱説明書を参照願います。
3.1 カメラの IP アドレス設定
3. 事前確認（イーサネット接続）
1 添付の CD-ROM 内のソフトウェア [IP Scanner] をマウス でドラッグして、PC のデスクトップにドロップします。 2 デスクトップ上の [IP Scanner] のアイコン をクリックします。 3 [Search Device] ボタンを押し見つか ったカメラを選択し、必要に応じて IP アドレスを設定してください。初期値は、 IP アドレス：192.168.1.200 サブネットマスク：255.255.255.0 です。 設定後 [Submit] ボタンを押し、カメラ 4 カメラが再起動するので、 表示されたポップアップの [OK] ボタンを押した後、 [Exit] ボタンを押しソフト を終了します。
1 ライブ画面上の設定メニュー 表示 ボタンをクリックします。 3 左図［Wi-Fi 設定］を設定します。 MAC アドレス：本カメラの固有値が表示されます。 モード： ［アクセスポイント］を選択します。 SSID：本カメラを Wi-Fi 接続するときの識別名です。 パスワード：初期値は［1 2 3 4 5 6 7 8］です。 ドメイン： ［JP(1～13Ch)］を選択します。 チャンネル：初期設定は［6］です。 SSID ステルス：セキュリティ機能で、Wi-Fi 接続するときに 上記 SSID を非表示にすることができます。 初期設定は［無効］です。 2［Wi-Fi 設定］をクリックします。
3.2 Windows インターネットエクスプローラ(IE)でカメラに接続する
3.3 カメラの Wi-Fi 設定確認
1 IE のアドレス欄に［http:// カメラの IP アドレス : ポート番号］ を入力してカメラに接続します。また Windowsで IE を［既定のブラウザー］に設定すれば［IP Scanner］ で表示された Device List のカメラ名をダブルクリックしてもカメラに 接続できます。 2 カメラの ID とパスワードを入力して［OK］ボタンをクリックすると ライブ画像を見ることができます。 ID とパスワードの初期値は、ID：admin パスワード：adminです。
4. PC からカメラに Wi–Fi 接続する
4.1 PC の Wi-Fi 機能を有効にする
1 PCのタスクバーの［ネットワーク］アイコン上で 右クリックします。 2 ［ネットワークとインターネットの設定を開く］ を選択します。 または 4 上記の設定を完了したら、［更新］をクリックし本カメラに設定します。3 ［アダプターのオプションを変更する］ をクリックします。 5 ［Wi-Fi］のアイコンを右クリックし［プロパティ］ を選択します。 6 ［インターネットプロトコルバージョン4(TCP/IPv4)］ を選択し、［プロパティ］をクリックします。 7 ［IPアドレスを自動的に取得する］と ［DNSサーバーのアドレスを自動的に取得する］を選択して、 ［OK］をクリックします。 4 ［Wi-Fi］のアイコンを右クリックし［有効にする］を選択します。 ※ ［イーサネット］が有効になっている場合は、［無効にする］を 選択するか、イーサネットケーブルを抜いてください。
4.2 PC の Wi-Fi 接続設定
3.3 3 項の SSID ステルスが［有効］と［無効］の場合で手順が異なります。 SSID ステルスが［無効］の場合 1 PC のタスクバーの ［ネットワーク］アイコン を左クリックします。 5 パスワードのチェックが完了するとカメラに接続されます。 4 必要なければ［いいえ］をクリックします。 2 PC が検出している Wi-Fi の中からカメラ の SSID 名［IPCAMXXXXXX］を選択 して［接続］をクリックします。 ※ XXXXXX の部分はカメラの MAC アドレス下 6 桁。 3 AP モードメニューで設定した パスワードを入力して［次へ］ をクリックします。 パスワードの 初期値：12345678■ 録画目安表
SD カード 256GB 使用時の録画目安表 ( 単位：日 ) 解像度 画質設定ビットレート 25fps 15fps日数 5fps 2592 × 1520 4Mbps2Mbps 4.07.9 4.58.5 12.18.4 1Mbps 13.1 13.5 14.7 解像度 画質設定ビットレート 30fps 15fps 5fps 1920x1080 4Mbps2Mbps 12.05.8 14.06.5 18.211.3 1Mbps 16.9 24.3 31.8 1280x720 4Mbps2Mbps 15.221.9 16.625.9 22.229.8 1Mbps 36.6 42.8 46.3 ● 録画時間表は目安として参考にしてください。 ● 被写体の動き等によって実際の録画時間と異なる場合があります。 ● 解像度 1920×1080、画質設定ビットレート1Mbps、フレームレート 5fps を下記画質設定表に示す通り出荷設定値としています。4.3 Windows インターネットエクスプローラ(IE)でカメラに Wi-Fi 接続する
SSID ステルスが［有効］の場合 1 PC のタスクバーの［ネットワーク］アイコン を左クリックします。 1 デスクトップ上の［IP Scanner］ のアイコンをクリックします。 2［Search Device］ボタンを押し見つ かったカメラを選択し、ポート番号を 設定してください。 IP アドレスは192.168.133.001に 固定されます。 設定後［Submit］ボタンを押し、 カメラに設定を送信します。 6 パスワードのチェックが完了するとカメラに接続されます。 2 PC が検出している WiFi の中から［非公開のネットワーク］ を選択して［接続］をクリックします。 3 SSID 名「IPCAMXXXXXX」を入力して［次へ］ をクリックします。 ※ XXXXXX の部分はカメラの MAC アドレス下 6 桁。 4 AP モードメニューで設定したパスワードを入力して［次へ］ をクリックします。パスワードの初期値：12345678 5 必要なければ［いいえ］をクリックします。 3 上記 3.2 項［Windows インターネットエクスプローラ (IE) でカメラに接続する］の手順で同様にカメラに接続します。 また Windows で IE を［既定のブラウザー］に設定すれば［IP Scanner］で表示された Device List のカメラ名を ダブルクリックしてもカメラに接続できます。
