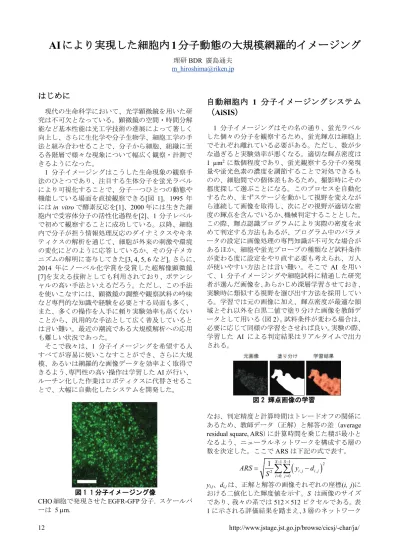

AIにより実現した細胞内1分子動態の大規模網羅的イメージング
理研BDR 廣島通夫 [email protected]はじめに
現代の生命科学において、光学顕微鏡を用いた研 究は不可欠となっている。顕微鏡の空間・時間分解 能など基本性能は光工学技術の進展によって著しく 向上し、さらに生化学や分子生物学、細胞工学の手 法と組み合わせることで、分子から細胞、組織に至 る各階層で様々な現象について幅広く観察・計測で きるようになった。 1 分子イメージングはこうした生命現象の観察手 法のひとつであり、注目する生体分子を蛍光ラベル により可視化することで、分子一つひとつの動態や 機能している場面を直接観察できる[図 1]。1995 年 にはin vitro で酵素反応を[1]、2000 年には生きた細 胞内で受容体分子の活性化過程を[2]、1 分子レベル で初めて観察することに成功している。以降、細胞 内で分子が担う情報処理反応のダイナミクスやキネ ティクスの解析を通じて、細胞が外来の刺激や環境 の変化にどのように応答しているか、その分子メカ ニズムの解明に寄与してきた[3, 4, 5, 6 など]。さらに、 2014 年にノーベル化学賞を受賞した超解像顕微鏡 [7]を支える技術としても利用されており、ポテンシ ャルの高い手法といえるだろう。ただし、この手法 を使いこなすには、顕微鏡の調整や観察試料の吟味 など専門的な知識や経験を必要とする局面も多く、 また、多くの操作を人手に頼り実験効率も高くない ことから、汎用的な手法として広く普及していると は言い難い。最近の潮流である大規模解析への応用 も難しい状況であった。 そこで我々は、1 分子イメージングを希望する人 すべてが容易に使いこなすことができ、さらに大規 模、あるいは網羅的な画像データを効率よく取得で きるよう、専門性の高い操作は学習したAI が行い、 ルーチン化した作業はロボティクスに代替させるこ とで、大幅に自動化したシステムを開発した。 図 1 1 分子イメージング像 CHO 細胞で発現させた EGFR-GFP 分子. スケールバ ーは 5 µm.自動細胞内
1 分子イメージングシステム
（
AiSIS）
1 分子イメージングはその名の通り、蛍光ラベル した個々の分子を観察するため、蛍光輝点は細胞上 でそれぞれ離れている必要がある。ただし、数が少 な過ぎると実験効率が悪くなる。適切な輝点密度は 1 µm2に数個程度であり、蛍光観察する分子の発現 量や蛍光色素の濃度を調節することで対処できるも のの、細胞間での個体差もあるため、撮影時にその 都度探して選ぶことになる。このプロセスを自動化 するため、まずステージを動かして視野を変えなが ら連続して画像を取得し、次にどの視野が適切な密 度の輝点を含んでいるか、機械判定することとした。 この際、輝点認識プログラムにより実際の密度を求 めて判定する方法もあるが、プログラム中のパラメ ータの設定に画像処理の専門知識が不可欠な場合が あるほか、細胞や蛍光プローブの種類など試料条件 が変わる度に設定をやり直す必要も考えられ、万人 が使いやすい方法とは言い難い。そこで AI を用い て、1 分子イメージングや細胞試料に精通した研究 者が選んだ画像を、あらかじめ深層学習させておき、 実験時に類似する視野を選び出す方法を採用してい る。学習では元の画像に加え、輝点密度が最適な領 域とそれ以外を白黒二値で塗り分けた画像を教師デ ータとして用いる（図2）。試料条件が変わる場合は、 必要に応じて同様の学習をさせれば良い。実験の際、 学習した AI による判定結果はリアルタイムで出力 される。 図 2 輝点画像の学習 なお、判定精度と計算時間はトレードオフの関係に あるため、教師データ（正解）と解答の差（average residual square, ARS）に計算時間を乗じた積が最小と なるよう、ニューラルネットワークを構成する層の 数を決定した。ここでARS は下記の式で表す。yi,j、di,jは、正解と解答の画像それぞれの座標(i, j)に おける二値化した輝度値を示す。S は画像のサイズ であり、我々の系では512×512 ピクセルである。表 1 に示される評価結果を踏まえ、3 層のネットワーク
(
)
1 1 2 2 0 0 1 S S i, j i, j i j ARS y d S − − = = =∑∑
−CICSJ Bulletin Vol.38 (2020) 13 （図3a）を用いることとした。また、蛍光画像の細 胞以外の場所に、死んだ細胞や溶液中の小さなゴミ などに由来する蛍光や散乱光の輝点が見られること がある。観察対象である分子の蛍光輝点と区別する ため、細胞が視野のどこにあるか、AI を用いた判定 を行っている。この場合、表面反射干渉（surface reflection interference contrast, SRIC）像と呼ばれる細 胞の接着面が暗く見える画像を取得し、人の目で細 胞領域を判断して塗り分け、深層学習の教師データ としている。輝点密度の場合と同様の評価を行い（表 1）、ネットワークの層の数を 3 と決定した（図 3b）。 図 3 深層学習のニューラルネットワーク (a) 輝点密度と (b) 細胞領域 の判定に用いたネッ トワーク. 表 1. ニューラルネットワークの層数の評価 次に、これらの学習に必要な教師データの数につい て評価した。図4 は、学習したニューラルネットワ ークに、教師データと同じ、または初見の画像を提 示した場合、学習する画像の枚数に対してどの程度 正解するかをARS によって示している。枚数が少な ければ、前者では教師データと提示された画像の特 徴が一致しやすく正解率は高くなり、後者はその逆 となる。枚数が増えるにつれ、これら両者の正解率 の差は縮まってほぼ一定になり、学習が達成された と考えられる。この評価の結果から、輝点密度と細 胞領域の機械判定のために最低限必要な教師画像は、 それぞれ40 枚と 200 枚程度と示された。 図 4 教師データ枚数と正解率 左は 輝点密度、右は 細胞領域を判定する際の学習. 赤は初見の画像を、緑は教師データを例題として与 えた場合の学習曲線を示し, 黒は両者の差. 上述の視野の選択に加え、1 分子イメージングで は高倍率（通常60 倍あるいは 100 倍）の対物レンズ を用いるため焦点深度が浅くなり、目で見てフォー カスが合っていると認識されるのは上下に約 200 nm 以内の狭い範囲であることから、正確にフォーカ スを合わせ維持することも重要である。開発したシ ステムでは、顕微鏡の光学系において試料面と共役 の位置に視野絞りを設置した。フォーカスが合うと 絞り像のエッジ部分は高いコントラストで見えるた め、そのピクセル輝度分布から、どれだけ外れてい るか評価することができる。そこで、観察試料をセ ットした後、自動制御により対物レンズを上下に動 かし、最も評価値が高くなる位置に留まるようフィ ードバック制御することで、非常に高い精度（<170 nm）でのオートフォーカスを達成した（図 5）。 図 5 オートフォーカス (a) 視野絞り像. エッジの赤い四角形はコントラス トの評価に用いた領域. (b) 対物レンズ位置と評価 値. フォーカスが合っていると判断される範囲を矢 印で示した. （文献 8,9） これら視野の自動探索アルゴリズムとオートフォ ーカス機構により、従来の人手による1 分子イメー ジングにおいて最も時間を要し、技量や経験などに 左右される操作について完全な自動化を達成した。 さらにロボティクスを応用し、細胞を培養している ウェルプレートの搬送や、分注ポンプを取り付けた アームを自動制御し各ウェルに薬剤を添加すること も 可 能 と な っ た 。 開 発 し た シ ス テ ム 、AiSIS （Automated in-cell Single-molecule Imaging System） [8, 9]の外観を図 6 に示す。 判定内容 層数 時間 (ms) ARS 時間 × ARS 輝点密度 2 187 0.067 12.5 3 258 0.039 10.1 4 340 0.034 11.6 細胞領域 2 144 0.099 14.2 3 200 0.069 13.9 4 314 0.055 17.4
14 http://www.jstage.jst.go.jp/browse/cicsj/-char/ja/ 図 6 AiSIS (a) 外観. 外界から遮断できる筐体中に収めている. (b) ロボティクス部分. 取得した1 分子イメージング画像の解析はまず、 蛍光輝点それぞれの重心位置を、検出されたフレー ムに渡って算出する。この輝点の時空間情報から軌 跡を求めることで、分子の局在や運動特性を知るこ とができる。また、輝点の輝度は含まれる蛍光分子 数を反映するため、多量体の形成・分解の過程を追 うことも可能である。AiSIS では得られた画像デー タを取得直後にコンピューターに送り、自動でこれ らの解析を行っている。
大規模解析への応用
完成したAiSIS による大規模解析が可能か、96 ウ ェルプレート中で計測を行い検証した。CHO 細胞に おいて、緑色蛍光蛋白質 GFP の蛍光により上皮成 長因子受容体 EGFR を 1 分子イメージングし、その 細胞内動態を解析する。各ウェル 10 細胞ずつ、60 ウェルから得られた結果を図7 に示す。現時点で、1 プレートの観察は1 時間半～2 時間で終了するため、 １日あたり 8,000 細胞からデータを得ることができ る。これは分子数にすると800 万分子（軌跡）に相 当し、従来の人手による1 分子イメージングと比較 するとその効率は100 倍以上であり、解析過程も含 めるとさらに数倍以上になるだろう。 図 7 AiSIS による大規模 1 分子イメージング ウェルプレートでのEGFR-GFP 分子のイメージング. スケールバーは10 µm. リガンドである EGF と結合した EGFR は、他の EGFR 分子と安定した二量体を形成し、自身が持つ チロシンリン酸化活性により相手をリン酸化する （自己リン酸化）。従来の1 分子イメージング研究か ら、この過程に伴って側方拡散運動の遅い分子が増 加するとともに、運動範囲が狭くなることが知られ ており、前者は拡散係数、後者は平均二乗変位（Mean Square Displacement, MSD）に反映される。また、二 量体に加え、さらに大きな多量体が形成されること も近年明らかになっており、輝点輝度の増加として 現れる。そこで、これらの中で最も大きな変化を示 すMSD を参照し、プレート中で細胞に EGF 刺激を 行ったウェルを判別することができるか、AiSIS で 計測・解析を行って検証した。その結果、図8 に示 すように、EGF を添加したウェルでは MSD の有意 な低下が見られ、バッファーのみ加え変化が見られ なかったウェルと完全に見分けることができた。 図 8 分子動態による EGFR 活性化の検出 MSD の時間（δt）発展を示す. 各セル（□）はプレ ート中の各ウェルと対応している. EGF あるいはバ ッファーのみ添加した場合を, それぞれ緑地または 白地で表す. 黒線は添加前, 赤線は添加後. 数値は 両者のt検定から得られたp値で, 赤文字は有意差の あるウェル.（文献 8,9） EGF 刺激による MSD の変化は EGFR のリン酸化 に起因するため、リガンドだけでなく、リン酸化阻 害剤の影響も受けると考えられる。そこでEGF と、 阻害剤であるAG1478 をそれぞれ異なる濃度で組み 合わせた30 種類の濃度条件を 1 ウェルプレート内で 実現し、EGFR の MSD を計測した。図 8 に示す結果 では、EGF 濃度の増加とともに低下する MSD が、 AG1478 濃度の増加とともに上昇し、両者の効果が 拮抗する状況が見られる。この2 次元グラフを阻害 の効果を考慮したモデルでフィットすることで、 EGF の 50%効果濃度（EC50）や、AG1478 の 50% 阻害効果濃度（IC50）といった薬理学的パラメータを 求めることができる。AG1478 による阻害は、リン 酸化に必要なATPが結合する部位を占有することで 行われ、EGF の結合とは競合していない。従って、 下記の式で表される非競合阻害のモデルを用いた。 ここで、MSDmaxとMSDminはそれぞれMSD の最大値、
(
)
[ ]
[ ]
50[ ]
50 50 max min max MSD MSD L MSD MSD EC I L EC IC − = − + +CICSJ Bulletin Vol.38 (2020) 15 最小値を、[L]と[I]はそれぞれリガンド、阻害剤の濃 度を示す。図9 に示すように、フィットした結果は 実験値と良く一致し、EC50は2.3 nM、IC50は6.2 nM と計算され、in vitro や細胞内で計測された以前の報 告値とほぼ同じであった。このことは、分子動態を 指標とした新しい薬剤スクリーニングが、AiSIS に よる大規模計測によって可能であることを示唆して いる。EGFR にも非小細胞肺癌などで見られる変異 体が複数報告されており、これらの変異体に対する 分子標的薬は抗癌剤として創薬の対象となっている ほか、すでに臨床で使用されているものもある。現 在、AiSIS を用いて、EGFR 変異体の分子動態解析や 抗癌剤効果の検証を進めている。 図 9 リガンドと阻害剤による分子動態の変化 (a) 取得データ. 縦軸は EGF 刺激前後での MSD （δt = 300 ms）の比. (b) モデルによるフィット. (c) デー タとフィットを重ねたもの.
考察および展望
AiSIS で自動化された操作は、一般的な蛍光顕微 鏡観察で行う操作でもあるため、開発した技術は 1 分子イメージングに限らず幅広く応用できる。その なかで、観察条件を満たす細胞を AI で自動探索す る機能については、事前の学習に要する画像が数十 ～数百枚程度と利用する研究者にとって大きな負担 とならないほか、日頃扱い慣れた細胞についての経 験を反映できる利点もある。また、人の目で判断す る場合と比べ、安定して一定の基準に基づいて選ば れるため、解析結果の精度や再現性がより向上する と期待される。また、条件に適合しているかの判定 は、1 フレーム（30 ms）のスナップショットで行え ることから、励起光による1 分子蛍光の褪色を大幅 に減らすことができる。このように自動化や AI の 導入は、計測効率の改善やワークロードの低減だけ でなく、計測で得られるデータの質の向上にも寄与 するため、その意義は非常に大きい。 一方、AiSIS の大規模解析能力と、1 分子イメージ ングで検出される分子動態の変化から薬剤の効果を 定量的に評価する手法[10]を組み合わせることで、 薬剤スクリーニング手法としての応用が考えられる。 本稿でも述べた、EGFR の計測から求めたリガンド （EGF）の EC50とリン酸化阻害剤（AG1478）の IC50 は、分子の運動に対する効果を示すものであり、生 化学的手法などで得られた従来の報告値のようにリ ン酸化を直接計測して得られたものではない。しか しながら両者の値がほぼ一致することから、リガン ド／阻害剤の結合やリン酸化などに伴うEGFR 分子 の構造変化が、計測される分子の動態に反映されて いることが示唆される。1 分子イメージングが従来 考えられているよりも、分子の状態に対してより高 感度であり、得られたデータには現在の解析手法で はまだ引き出せていない情報が潜んでいる可能性が ある。他方、信頼度の高い薬剤スクリーニング手法 として確立するには、分子の構造と運動がどのよう なメカニズムを通じて相関しているか、明らかにす ることが必須であろう。 1 分子イメージングから得られる情報は非常に多 く、分子のふるまいを多面的に知ることができる。 手法の汎用化や大規模解析への応用を阻む要因の多 くを解決した AiSIS、あるいは同様の自動化システ ムによって、種々の生命現象を分子レベルで理解す る試みが一層加速すると期待される。 参考文献[1] T. Funatsu, Y. Harada, M. Tokunaga, K. Saito, T. Yanagida; Nature, 374, 555–559(1995).
[2] Y. Sako, S. Minoghchi, T. Yanagida; Nat. Cell. Biol., 2, 168–172(2000).
[3] M. Ueda, Y. Sako, T. Tanaka, P. Devreotes, T. Yanagida; Science, 294, 864–867(2001).
[4] Y. Teramura, J. Ichinose, H. Takagi, K. Nishida, T. Yanagida, Y. Sako; EMBO J., 25, 4215–4222(2006). [5] M. Morimatsu, H. Takagi, K. G. Ota, R. Iwamoto, T. Yanagida, Y. Sako; Proc. Natl. Acad. Sci. USA, 104 18013–18018(2007).
[6] M. Hiroshima, C. Pack, K. Kaizu, K. Takahashi, M. Ueda, Y. Sako; J. Mol. Biol., 430, 1386–1401(2018).
[7] E. Betzig, G. H. Patterson, R. Sougrat, O. W. Lindwasser, S. Olenych, J. S. Bonifacino, M. W. Davidson, J. Lippincott-Schwartz, H. F. Hess; Science, 313, 1642-1645(2006).
[8] M. Yasui, M. Hiroshima, J. Kozuka, Y. Sako, M. Ueda; Nat. Commun., 9, 1–33(2018).
[9] M. Hiroshima, M. Yasui, M. Ueda; Microscopy, 69, 69–78(2020).
[10] M. Yanagawa, M. Hiroshima, Y. Togashi, M. Abe, T. Yamashita, Y. Shichida, M. Murata, M. Ueda, Y. Sako; Sci. Signal., 11, eaao1917(2018).
