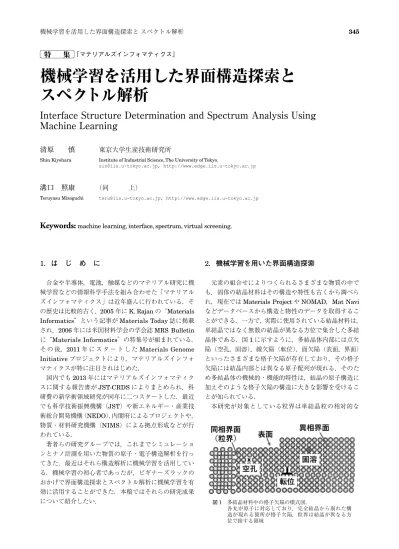

1．は
じ め に
合金や半導体，電池，触媒などのマテリアル研究に機 械学習などの情報科学手法を組み合わせた「マテリアル ズインフォマティクス」は近年盛んに行われている．そ の歴史は比較的古く，2005 年に K. Rajan の“Materials Informatics”という記事が Materials Today 誌に掲載 され，2006 年には米国材料学会の学会誌 MRS Bulletin に“Materials Informatics”の特集号が組まれている． そ の 後，2011 年 に ス タ ー ト し た Materials Genome Initiativeプロジェクトにより，マテリアルズインフォ マティクスが特に注目されはじめた． 国内でも 2013 年にはマテリアルズインフォマティク スに関する報告書が JST-CRDS によりまとめられ，科 研費の新学術領域研究が同年に二つスタートした．最近 でも科学技術振興機構（JST）や新エネルギー・産業技 術総合開発機構（NEDO），内閣府によるプロジェクトや， 物質 ･ 材料研究機構（NIMS）による拠点形成などが行 われている． 著者らの研究グループでは，これまでシミュレーショ ンとナノ計測を用いた物質の原子・電子構造解析を行っ てきた．最近はそれら構造解析に機械学習を活用してい る．機械学習の初心者であったが，ビギナーズラックの おかげで界面構造探索とスペクトル解析に機械学習を有 効に活用することができた．本稿ではそれらの研究成果 について紹介したい．
2．
機械学習を用いた界面構造探索
元素の組合せによりつくられるさまざまな物質の中で も，固体の結晶材料はその構造や特性も古くから調べら れ，現在では Materials Project や NOMAD，Mat Navi などデータベースから構造と物性のデータを取得するこ とができる．一方で，実際に使用されている結晶材料は， 単結晶ではなく無数の結晶が異なる方位で集合した多結 晶体である．図 1 に示すように，多結晶体内部には点欠 陥（空孔，固溶），線欠陥（転位），面欠陥（表面，界面） といったさまざまな格子欠陥が存在しており，その格子 欠陥には結晶内部とは異なる原子配列が現れる．そのた め多結晶体の機械的・機能的特性は，結晶の原子構造に 加えそのような格子欠陥の構造に大きな影響を受けるこ とが知られている． 本研究が対象としている粒界は単結晶粒の相対的な機械学習を活用した界面構造探索と
スペクトル解析
Interface Structure Determination and Spectrum Analysis Using
Machine Learning
清原 慎
東京大学生産技術研究所Shin Kiyohara Institute of Industrial Science, The University of Tokyo.
[email protected], http://www.edge.iis.u-tokyo.ac.jp
溝口 照康
（同 上）Teruyasu Mizoguchi [email protected], http://www.edge.iis.u-tokyo.ac.jp
Keywords:

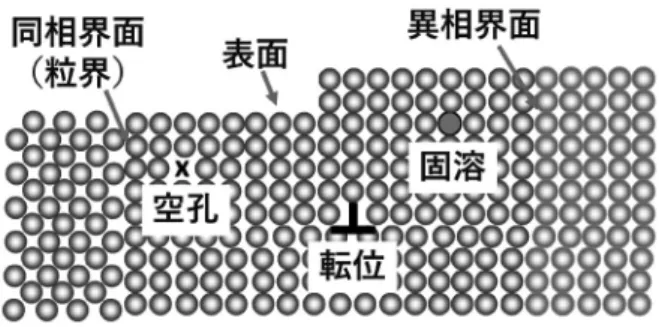

machine learning, interface, spectrum, virtual screening. 「マテリアルズインフォマティクス」図 1 多結晶材料中の格子欠陥の模式図．
各丸が原子に対応しており，完全結晶から崩れた構 造が現れる箇所が格子欠陥．粒界は結晶が異なる方 位で接する領域
方位差から生じる面欠陥である．粒界を構成する結晶粒 の方位や角度に関する九つの巨視的な自由度が存在する [Sutton 95]．その構造を決めることは困難なため，モ デル化された対応格子（CSL：Coincidence site lattice） 理論に基づく CSL 粒界（Σ 粒界）が粒界の基礎研究で 良く用いられる． Σ粒界は粒界面の種類によって，同じ物質でも多様な 構造が現れ，その粒界構造の複雑さを Σ と数値を使って， Σ3，Σ5 や Σ17 など，Σn（n は奇数）として表す．この Σ粒界は粒界面が決まっているものの，結晶の剛体変位 と粒界端面の計四つの自由度を決定する必要がある． Σ粒界の一つ（例えば図 2 中 ΣGB1）の構造を決定 するためにγ-surface法が用いられてきた．粒界をは さんだ結晶の剛体変位を網羅的に変えた初期構造（Ini. config.）を作成し，これら一つ一つに関して第一原理計 算（DFT）や分子動力学計算（MD）を行う（図 2 中縦 の矢印）．その結果，緩和構造（Opti. Config.）と，界面 エネルギー（E1, 1∼ E1, i）が得られる．この界面エネルギー が最も低い（安定 E1, min）なものが，ΣGB1の安定粒界 となる． この DFT や MD 計算によりエネルギーと緩和構造を 得るには数分∼数時間を要する．複雑な系では 1 種類の 粒界の原子構造を決定するために月単位の時間が必要と なってくる．そのため，これまで粒界に関する研究は， 一つの物質の 1 種類の粒界について議論する各個研究が ほとんどであった．粒界における多様な構造と物性との 相関性を理解するためには，精度を保ちつつ界面構造を 決定するスピードを向上させる必要がある． 一方，情報科学的視点から見ればγ-surface法による 粒界構造決定は，三次元の並進移動から構成される三次 元空間における最適値探索問題とみなすことができる． 情報科学ではこのような膨大な自由度の組合せから最 小・最大値を探索する手法が種々存在し，すでに材料科 学への応用が進みつつある．粒界構造探索では，遺伝的
アルゴリズムや Random Structure Searching などの手 法が報告されてきたが，それらの手法でも数百回の試行 計算が必要である． そこで我々はさらなる高速化を図るために機械学習を 活用した．本稿では，仮想スクリーニングとクリギング と称される情報科学手法を界面構造決定に利用した我々 の研究を紹介する． 2･1 仮想スクリーニングによる界面構造決定 仮想スクリーニング（Virtual Screening）では，まず 現在手元にあるデータベースから予測モデルを構築し， その予測モデルをもとに探索空間全体の数値や物性を予 測する．観測データがない領域に関しても予測モデルを もとに「仮想的」に物性値や性能を知ることができる． つまりすべての計算・実験を行わなくとも所望の値をも つ点（条件）を予測することが可能となる．我々はこの 手法を粒界構造決定に利用した [Kiyohara 16]． 本手法の模式図を図 3 に示す．図 2 のγ-surface法で は，すべての Σ 粒界（ΣGB1∼ ΣGBN）に対して，DFT や MD 計算を実施する必要があるが，DFT/MD 計算の 代わりに予測モデル（Prediction model）を構築するこ とができれば，効率的な粒界構造決定が実現できる． 予測モデル構築のために，いくつかの粒界（図 3 の ΣGB1，ΣGB2）に関してはこれまでと同様にγ-surface 法により構造緩和計算を行い，計算前の原子配置情報（原 子間距離や密度など）とエネルギー（E1, 1∼ E1, i，E2, 1 ∼ E2, i）の関係を機械学習によりモデル化した． 計算前の原子配列情報のみから粒界エネルギーを予 測することができるため，最安定と予測された候補構造 のみに対してのみ DFT/MD 計算を行えばよい．つまり 膨大な数の候補構造から，最安定構造を与えると予測さ れる有力候補をスクリーニングしてくれるため，シミュ レーションによる計算コストを大幅に削減することが可 能になる． 図 2 γ-surface法の概略図 図 3 仮想スクリーニング法の概略図
ここでは，面心立方構造を有する Cu の粒界に注目し た．粒界を形成する二つの結晶の回転軸により，多様な 構造が形成される．今回は最もシンプルに，両結晶とも [0 0 1]軸を回転軸としてもち，さらに対称的に結晶を傾 けた粒界（[0 0 1] 軸対称傾角粒界）に対して本手法の適 用を試みた．説明変数（特徴量，記述子）には，緩和前 の候補構造における粒界近傍の第一・第二近接原子間距 離や，原子密度，最長原子間距離や最短原子間距離など 数十種類を用い，目的変数は，粒界エネルギーを用いた． 回帰には，非線形回帰法の一種であるサポートベクトル 回帰を用いた． 訓練データとして Σ 値や粒界面が異なる四つの粒界を 選択し，予測モデルを構築した．同予測モデルをテスト した後に，訓練にもテストにも用いなかった計 12 種類 の Σ 粒界に適用した．図 4（a）に予測したエネルギー を示す．同図の横軸は各粒界をつくるための回転角を用 いており，各角度において異なる Σ 粒界が現れる．縦軸 は界面エネルギーである． 回転角に対して上に凸な関係であり，エネルギーが下 がる点（cusp）の位置など，過去の報告と一致している ことがわかる． 例えば，Σ37 粒界に関して安定構造と予測された構造 を図 4（b）に示す．予測された安定構造は六員環構造 がジグザグに配列している特徴的な構造であった．これ をγ-surface法により決定した安定構造（図中白丸）と 比べてみると，良く一致していることがわかる．つまり， 仮想スクリーニングを用いた手法が非常に高精度に界面 構造を予測できていることがわかる [Kiyohara 16a]． 2･2 クリギングによる界面構造決定 次に，クリギング（Kriging）を用いた界面構造決定 プロセスの高速化について紹介する．クリギングはガウ ス過程回帰を用いた空間補完法であり，限られた観測 データから空間全体を推定する手法である．この手法を 逐次的に用いることで地球内部の資源探索を効率的に行 うことが可能である．マテリアル研究にも有効であり， シミュレーションやプロセスにも利用されている．クリ ギングにより粒界構造を決定する際には，以下の（1） ∼（5）を繰り返すことで行われる． （1）探索空間からランダムに候補構造を数個程選択し， 粒界エネルギーと構造を計算する． （2）得られた粒界エネルギーに基づいてガウス過程回 帰を行い，計算していない他の点の粒界エネルギー と分散を推定する． （3）次の式に従い，Ziが最大の点を次の探索点とする．
Zi＝（GB Energycurrent min.− GB Energyi）/√σi
GB Energycurrent min.は i 回目の探索での最小粒界 エネルギー，またGB Energyi，σiはそれぞれデータ点 iでの予測粒界エネルギーと分散を表している．つま り，この Ziが最大の点を選択するということは予 測粒界エネルギーが小さく，かつその予測精度が確 からしい点を選択するということを意味している． （4）選択した探索点に対応する候補構造に関して構造 緩和計算を行い，エネルギーを算出する． （5）粒界エネルギーが十分小さい構造が見つかるまで 上記（2）∼（4）のプロセスを繰り返す． ガウス過程回帰は粒界エネルギーの予測だけでなく， 予測値の分散（確からしさ）も算出できる．そのことを 利用して，予測粒界エネルギーが小さく，かつその予測 値が確からしい点を重点的に探索することで効率的な探 索が可能となる [Kiyohara 16b]． クリギングを酸化マグネシウム（MgO）の Σ5 に適用 した結果を図 5 に示す．γ-surface法では図 5（a）に示 すように三次元のデータ空間に 4 万個以上の候補構造が 存在する．そのような界面に関してクリギングを実施す ることで，十数回の探索（上記（1）のランダム探索 5 回を含む）により最安定構造を決定している． 図 5（a）に示すようにこの粒界は対称性の関係で等 価な最安定構造（濃い領域）が複数存在し，クリギング の探索履歴を見てみると，9，11，12，13，16 回目にお いて安定構造が発見されている．「同程度の安定構造を 5回探索したら終了する」という収束条件の関係で 16 回目にクリギングが終了した（図 5（b））．図 5（c）は クリギングにより得られた安定構造と過去の報告にある 構造（白黒点）と比べると両者は一致している．同手法 が粒界構造探索において非常に効率的であることがわか る [Kikuchi 18]． 一方で，得られた結果が Local minimum という可能 図 4 （a）仮想スクリーニングにより得られた界面エ ネ ル ギ ー と（b） Σ 37 粒界の安定構造．白丸は γ-surface法で得られた正解構造 図 5（a）に示すようにこの 粒界は対称性の関係で等価な 最安定構造（濃い青い領域）
性もある．実際には，クリギングを 10 回ほど繰り返し 行い，得られる構造やエネルギーの再現性を確認する必 要がある． 2･3 転移学習によるクリギングの高速化 次に転移学習をクリギングに組み合わせた結果につい て述べる．転移学習では，ある問題を解く際に作成した 予測モデルを関連した別の問題に再利用することでより 早く（賢く）問題を解決する手法である． クリギングでは一つの粒界構造を探索する際に予測モ デルを構築している．一つの粒界をクリギングで計算し た後に得られている予測モデルを，別の粒界に再利用で きれば，より優れた（賢い）予測モデルが構築され，ク リギングの探索効率が向上することが期待される． さまざまな粒界に予測モデルを転移するために，結合 距離や密度，結合数など，すべての界面で共通の計 74 個の幾何的情報を説明変数として使用し，74 次元空間 での予測モデル構築を行った． クリギングと転移学習を組み合わせた手法を 33 種類 の鉄の粒界に適用した．その結果を図 6 に示す．縦軸は 個別に転移学習ありの場合となしの場合の計算回数の比 を表しており，横軸は転移の順になっている．一番初め の粒界面（1 1 1）を有する Σ3 に粒界に関しては転移学 習を行うことができないので比が 1 になっているが，そ れ以降の粒界に関しては転位学習により計算回数が最大 1/5ほどに減っていることがわかる． また転移を繰り返すことで効率が良くなっている．つ まり転移することで予測モデルが“賢く”なっていると いう，まさに人工知能のような振舞いをしていることが わかる [Oda 17] また，転移学習においても得られた結果の検証のため に，数回繰り返し，得られる構造やエネルギーの再現性 を確認する必要がある．
3．
機械学習を用いたスペクトル解析
物質研究においてはさまざまな光（電子線，X 線，中 性子線など）を試料に照射し，試料中の原子・電子と照 射した光との相互作用を測定する分光分析が盛んに行わ れる．得られるデータはスペクトル状であり，光波長や， 入射，検出を変えることでスペクトルからさまざまな情 報を得ることができる． 例えば，電子線や X 線を試料に照射した際に，内殻電 子が遷移して得られる Core-loss スペクトルは，局所的 な原子構造や化学結合状態を測定できる強力な手法であ る．例えば最新の電子顕微鏡を用いることで，原子カラ ムごとの配位環境や化学結合に関する情報を抽出するこ とが可能である． 一方で，実験スペクトルから有益な情報を抽出する ためには，理論計算が必須である．しかし，一般的に Core-lossスペクトルの計算には膨大な計算時間を必要 とする．さらに近年では，Core-loss スペクトルを時間・ 図 5 （a）MgO Σ5 粒界におけるデータ空間．（b）クリギング における探索履歴．（c）クリギングで得られた粒界構 造．白丸 / 黒丸は過去に報告された構造 図 6 転移学習の利用による計算効率の向上空間分解で測定することが可能になり，一度の測定で取 得されるスペクトルの数が急激に増加している．つまり， 膨大な数のスペクトル一つ一つを専門の研究者が理論計 算し解釈するという「研究者駆動型」のスペクトル研究 は限界を迎えつつある． そこで著者らはスペクトル解析に機械学習を利用し た．機械学習をスペクトル解析に利用した研究は古くか ら行われている．特に，化学分野で用いられる NMR の Chemical shiftをニューラルネットワークにより予測す る研究が 1990 年代にいくつか報告されている．最近で は，X 線吸収分光（XAFS）の計算スペクトルのデータ ベースも公開され，さらに XAFS 解析に機械学習を利 用した研究も報告されつつある．本稿では機械学習を活 用した core-loss スペクトルの解析法について紹介する [Kiyohara 18]． まず，「Core-loss スペクトルの解釈」について考える． 研究者が行っている「解釈」とは「スペクトルと原子構 造の相関性を見いだす」ことにほかならない．具体的に は，測定された未知物質からのスペクトルと，類似して いるスペクトルをデータベースから選択し，それらのス ペクトルに共通する物質情報（結合距離や価数など）の 特徴を発見することで，「同スペクトルが同特徴に起因 する」と解釈する．そのような研究者が実際に行ってい る手順を機械学習で模倣し，自動的に相関性を抽出する 手法を構築した． まず，今回考案した手法の概略について述べる．デー タベース内のスペクトル（図 7（a））に関して教師なし 学習の一種である階層型クラスタリングを適用して分類 する．階層型クラスタリングにより得られるデンドロ グラムと呼ばれるクラスタリング木の模式図を図 7（b） に示す． 階層型クラスタリングではスペクトル間の距離を測 り，その距離が小さいものどうしをスペクトル形状が類 似した一つのクラスタとみなしていく．これを繰り返す ことでスペクトルの階層的なグループ化を行うことがで きる． 続いてデンドログラム下部のクラスタ（図 7（b）中ク ラスタ 1 ∼ 3）に注目する．階層型クラスタリングによ りそれぞれ 2 個，4 個，3 個のスペクトルがそれぞれクラ スタ 1，2，3 に所属している．同一クラスタ内のスペク トルは互いに似た形状を有しているはずである． このクラスタ間のスペクトル形状の違いの起源となる 構造情報の違いを抽出するために，決定木分類を行った． スペクトルの各クラスタをラベルとみなすことで，各ス ペクトルにラベルを付与することができ，決定木による 分類の際に教師データとして利用することができる．決 定木分類の際の記述子として，スペクトルの解釈に実際 に使用される結合距離や配位数，価数，元素種などの構 造情報を用いた．つまり構造情報の決定木が，スペクト ル分類のラベルをもとにつくられるため，その決定木を 解析することで「スペクトル形状と構造情報の相関性」＝ 「解釈」を行うことが可能となる（図 7（c））． 具体的にスペクトルを 14 個準備した（図 8）．今回用 いたのはさまざまな酸化物の酸素 K 端と称されるスペク トルである．手法開発を目的としているため，それらの スペクトルは理論計算により得ている．各酸化物でスペ クトル形状が異なっていることがわかる．これらのスペ 図 7 （a）スペクトルデータベース，（b）階層型クラスタリングによるスペクトルの分類，（c）スペクトルの分類結果を教師と した構造情報の決定木 図 8 解析に用いた酸素 K 端スペクトル
クトルを階層型クラスタリングにより分類した結果を図 9（a）に示す．スペクトル形状の類似度により，いくつ かのクラスタに分かれている．例えば，酸化チタン（TiO2） で結晶構造が異なる rutile と anatase は低い位置で分岐 しており，スペクトルどうしが似ていることがわかる． 今回はこのデンドログラムを四つのクラスタに分けるよ うなしきい値を用いた．クラスタ 1 ∼ 4 にはそれぞれ 5， 3，2，4 個のスペクトルが所属している．それらの分類 結果をもとに，物質の構造情報の決定木を作成した（図 9（b））．14 個のスペクトルをスペクトル分類に合うよ うに決定木を作成すると，「孤立原子状態における d 電 子を有する」，「Ⅳ族元素含む」，「Ⅰ族元素含む」が分岐 の特徴量として選ばれた．この結果から各スペクトルが 正しく解釈されていることがわかる．つまり，クラスタ 2は，「Ⅳ族元素であり」，「d 電子を有する」元素で構成 された物質からのスペクトル群であり，クラスタ 1 は， 「Ⅰ族元素ではない」が「d 電子も有さない」元素で構 成されるスペクトル群といえる． これまでに SiO2の多型から計算された 25 個のスペク トルにも同手法を適用し，すべてのスペクトルを正確に 解釈することができている．さらに，この樹形図と決定 木を利用することで，構造情報からスペクトルを「予測」 することも可能である [Kiyohara 18]． このようなスペクトルの「解釈」と「予測」に加え，さ まざまなスペクトル解析に機械学習を利用した研究を実 施中である．その成果については，近々報告予定である．
4．お
わ り に
本稿では，機械学習を活用した界面構造探索とスペク トル解析について紹介させていただいた．著者らの研究 グループでは，5 年ほど前から機械学習を利用し始め， 試行錯誤の末に本稿で紹介したような研究成果を得るこ とができた． 機械学習は物質研究に非常に有効であり，今後の物質 研究において不可欠なツールになると確信している．化 学物質は多様で複雑に見えるが，「周期表の元素で構成さ れる」という絶対的なルールが存在しており，機械学習 でその法則をモデル化できれば，これまでにない新しい 物質や機能，物理法則の発見につながると期待している． 一方で，機械学習を専門とする研究者の物質研究への 参入はまだ少数である．ぜひ多くの人工知能関係の研究 者に参加していただき，「マテリアルズインフォマティ クス」の分野を盛り上げていただければと思う．◇ 参 考 文 献 ◇
[Kikuchi 18] Kikuchi, S., Oda, H., Kiyohara, S. and Mizoguchi, T.: Bayesian optimization for efficient determination of metal oxide grain boundary structures, Phys. B Condens. Matter., Vol. 532, pp. 24-28（2018）
[Kiyohara 06a] Kiyohara, S., Oda, H., Miyata, M. and Mizoguchi, T.: Prediction of interface structures and energies via virtual screening, Sci. Adv., Vol. 2, pp. e1600746-e1600746（2016） [Kiyohara 06b] Kiyohara, S., Oda, H., Tsuda, K. and Mizoguchi,
T.: Acceleration of stable interface structure searching using a kriging approach, Jpn. J. Appl. Phys., Vol. 55, pp. 045502-1-4 （2016）
[Kiyohara 18] Kiyohara, S., Miyata, T., Tsuda, K. and Mizoguchi, T.: Data-driven approach for the prediction and interpretation of core-electron loss spectroscopy, Sci. Rep., Vol. 8, pp. 13548-1-12（2018）
[Oda 17] Oda, H., Kiyohara, S., Tsuda, K. and Mizoguchi, T.: Transfer learning to accelerate interface structure searches, J.
Phys. Soc. Jpn., Vol. 86, pp. 123601-1-4（2017）
[Sutton 95] Sutton, A. P. and Balluffi, R. W.: Interfaces in
Crystalline Materials, Oxford Science Publications（1995）
