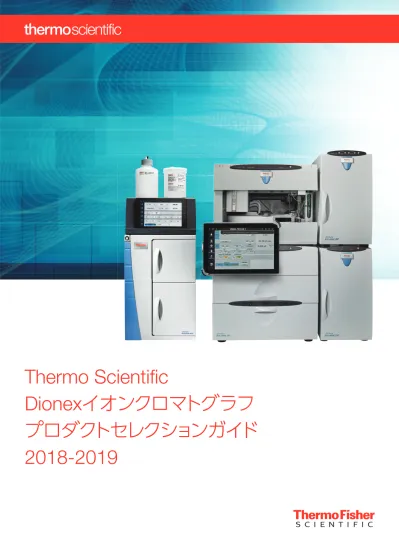

イオンクロマトグラフプロダクトセレクションガイド

(1)

Thermo Scientifi c

Dionex

イオンクロマトグラフ

プロダクトセレクションガイド

2018-2019

(2)

ポストカラムモジュール臭素酸／シアン分析用 PCM-520

検出器

オートサンプラー

アクセサリ

Thermo Scientific™ Dionex™ Integrion™ RFIC

Thermo Scientific Dionex ICS-4000

Thermo Scientific Dionex ICS-6000

紫外可視吸光光度検出器 Thermo Scientific Dionex VWD

Thermo Scientific Dionex AS-AP

シングル四重極質量分析計 Thermo Scientific ISQ™ EC

Thermo Scientific Dionex AS-DV

AS-HVJ トリプル四重極質量分析計 Thermo Scientific TSQ Quantis™

溶離液ジェネレーター用インライン超純水製造装置 ICW-3000 ポストカラムシステム遷移金属分析用 PC-10

イオンクロマトグラフ

2

(3)

ラインナップと特長

4 イオンクロマトグラフ

4 ∼

5 オートサンプラー

5 シングルチャンネルイオンクロマトグラフ

6 Dionex Integrion

陰イオン

or

陽イオン分析システム

6 Dionex Integrion

（タブレット付）陰イオン

or

陽イオン分析システム

6 Dionex Integrion RFIC

（タブレット付）陰イオン＋有機酸分析システム

or

陽イオン＋アミン分析システム

7 Dionex ICS-6000

陰イオン＋有機酸分析システム

or

陽イオン＋アミン分析システム

7

2 チャンネルイオンクロマトグラフ

8 Dionex Integrion

陰イオン／陽イオン分析システム（

2ch

システム）

8 Dionex Integrion

（タブレット付）陰イオン／陽イオン分析システム（

2ch

システム）

8 Dionex Integrion RFIC

（タブレット付）陰イオン＋有機酸／陽イオン＋アミン分析システム（

2ch

システム）

9 Dionex ICS-6000

陰イオン＋有機酸／陽イオン＋アミン分析システム（

2ch

システム）

9 キャピラリーイオンクロマトグラフ

10 Dionex ICS-4000

10 Dionex ICS-6000

10 特殊アプリケーションに対応した組み合わせ

11 Dionex Integrion

＋

PCM-520B

臭素酸分析システム

11 Dionex Integrion

＋

PCM-520C

シアン分析システム

11 AQF-2100H

（燃焼装置＋イオンクロマトグラフ）固体試料中のハロゲン分析システム

12 Dionex AXP

ポンプ＋

Dionex Integrion RFIC

微量分析システム

12 Dionex ICS-6000

糖質分析システム

13 IC-MS

イオンクロマトグラフ

-

質量分析計

14 IC-MS/MS

MS/MS

（トリプル四重極）との組み合わせ

15 遷移金属分析システム（ポストカラム誘導体化法）

16 IC-ICP-MS

ICP

質量分析計との組み合わせ

16 電解再生サプレッサー

17 Dionex ADRS 600

／

CDRS 600

17 Dionex AERS 500 Carbonate

17 溶離液ジェネレーター

18 Dionex RFIC-EG

（

Dionex ICS-4000/6000

、

Integrion RFIC

）

18 Dionex

サンプル前処理カートリッジ

19 Dionex OnGuard II

カートリッジ

19 イオンクロマトグラフィー用カラム

20 小粒子径（

4 μm

）イオンクロマトグラフィー用カラム

20 クロマトグラフィーマネージメントシステム

22 Thermo Scientifi c Dionex Chromeleon

クロマトグラフィーマネージメントシステム（

CMS

）

22 Chromeleon

ネットワークシステム

23

※ 2 当社調べ Dionex ICS-4000 モジュールサイズ（W×D×H、mm）重量（kg） SP/DP 230×560×410 21/24 EG 230×560×410 25 Standard DC 445×570×420 38 Low Temperature DC 445×597×420 43 システムサイズ（W×D×H、mm）重量（kg） Dionex ICS-4000 215×600×505 25 Dionex ICS-6000 カラム恒温槽検出器モジュール DC 溶離液ジェネレーターモジュール EG ポンプモジュール DP/SP オートサンプラー AS-AP

イオンクロマトグラフ

4

(5)

●

_{高圧対応イオンクロマトグラフ}

●

_{消耗品追跡機能}

_{（カラム恒温槽タイプのみ）}

●

_{2∼ 9 mm 径カラムのアプリケーションに対応}

●

_{タブレット}

_{（オプション）}

●

_{検出器コンパートメント温度調整機能}

_{（オプション）}

●

_{電気伝導度検出器・電気化学検出器から選択可能}

●

_{Viperフィッティング}

●

_{5 mLバイアル 50 個または、0.5 mL バイアル 50 個セット可能}

●

_{445×560×230（W×D×H、}

_mm）

_{、 8.9 kg}

Dionex AS-AP Dionex AS-DV AS-HVJ ●

10 mL

バイアル 81 個または、1.5 mL バイアル 120 個セット可能

●

_{ウェルプレートも使用可能}

●

_{1∼ 7500 μL 導入可能}

●

_希釈機能

●

_{オートダイリューション}

_{（自動再計算）}

●

_{オプション：トレイ温度調整、pH/伝導度計}

●

_{445×515×359（W×D×H、}

_mm）

_{、25.2 kg（温調なし）}

_{、26.8 kg（温調あり）}

オートサンプラー

●

_{50 mL、100 mL、250 mL の試料バイアルに対応}

●

それぞれに専用のラックを使用し、ラックの判別は自動的に実行

●

スタートスイッチを押してすべての処理を自動で実施

●

_{外部接続端子からの信号で連動動作}

●

_{400×522×715（W×D×H、}

_mm）

_{、30 kg}

システムサイズ（W×D×H、mm）重量（kg） Dionex Integrion

Dionex Integrion RFIC 300×559×625 41 ●

_{高圧対応イオンクロマトグラフ}

●

_{消耗品追跡機能}

●

_{2∼ 9 mm 径カラムのアプリケーションに対応}

●

_{溶離液ジェネレーター標準装備}

●

_{検出器コンパートメント温度調整機能}

_{（オプション）}

●

_{電気伝導度検出器・電気化学検出器から選択可能}

●

_{Viperフィッティング}

Dionex Integrion RFIC Dionex Integrion

Dionex Integrion

Dionex Integrion RFIC

Dionex AS-AP

Dionex AS-DV

AS-HVJ

(6)

シングルチャンネルイオンクロマトグラフ

検出器：電気伝導度（サプレッサー使用）試料注入量：25 μL

カラム：Dionex IonPac™ AS23（4×250 mm） Dionex IonPac AG23（4×50 mm）溶離液：4.5 mmol/L Na2CO3 0.8 mmol/L NaHCO3 流量：1.0 mL/min ピーク:mg/L μS/cm 1 2₃ 4 ₅ 67 8 9 25 20 15 10 5 0 10 –1 10 1. F- 3 2. ClO2- 10 3. BrO3- 20 4. Cl- 6 5. NO2- 10 6. ClO3 3 - 25 7. Br- 25 8. NO3- 25 9. PO4- 40 O S . 0 1 42 30 -Time（min）カラム温度：30˚C

ハロゲン酸化物と無機陰イオンの分析

装置構成

イオンクロマトグラフ Dionex Integrion オートサンプラー Dionex AS-AP カラム、サプレッサー一式データ処理システム Chromeleon

装置構成

イオンクロマトグラフ Dionex Integrion オートサンプラー Dionex AS-AP カラム、サプレッサー一式データ処理システム Chromeleon

特長

●再生液不要の電解再生サプレッサーに対応 ●検出器コンパートメント温度調整機能（オプション）価格：

631

万円∼ _Chromeleon

Dionex Integrion

陰イオン or 陽イオン分析システム

特長

●再生液不要の電解再生サプレッサーに対応 ●検出器コンパートメント温度調整機能（オプション）

価格：

655

万円∼ _{Dionex AS-AP} _Chromeleon

Dionex Integrion

（タブレット付）

陰イオン or 陽イオン分析システム

Dionex Integrion Dionex Integrion Dionex AS-AP 検出器：電気伝導度（サプレッサー使用）試料注入量：2.5 μL カラム Dionex IonPac CS16-4μm（2×250 mm） Dionex IonPac CG16-4μｍ（2×50 mm）：溶離液：32 mmol/L メタンスルホン酸流量：0.16 mL/min カラム温度：40˚C ピーク:mg/L μS/cm 1. Li＋_0.3 2. Na＋_1.2 3. NH4＋ 1.5 4. メチルアミン 1.0 5. ジメチルアミン 0.8 6. K＋_3.0 7. Mg2＋_3.0 8. トリメチルアミン 1.5 9. Ca2＋ _3.0 0 5 10 15 20 25 -0.2 1.4 1 2 3 4 5 6 8 7 9 Time（min）

アミン類と陽イオンの分析

イオンクロマトグラフ組み合わせ例

6

(7)

KOH（溶離液ジェネレーター、 EGC500使用） Time（min） 0 7 16 25 33 KOH（mmol/L） 1 1 15 30 60 電気伝導度（サプレッサー使用）カラム溶離液グラジエント検出器：：： 1.5 mL/min 流量：： 10 μL 試料注入量：ピーク:mg/L Time（min） 0 6 12 18 24 30 36 -2 22 μS/cm 1. キナ酸 5 2. F- 1.5 3. 乳酸 5 4. 酢酸 5 5. プロピオン酸 5 6. ぎ酸 5 7. 酪酸 5 8. メタンスルホン酸 5 9. ピルビン酸 5 10. 吉草酸 5 11. モノクロロ酢酸 5 12. BrO3- 5 13. Cl- 2.5 14. NO2- 5 15. トリフルオロ酢酸 5 16. Br- 5 17. NO3- 5 18. CO3- ̶ 19. マロン酸 7.5 20. マレイン酸 7.5 21. SO42- 7.5 22. シュウ酸 7.5 23. WO42- 10 24. PO43- 10 25. フタル酸 10 26. クエン酸 10 27. CrO42- 10 28. cis-アコニット酸 ̶ 29. trans-アコニット酸 10 Dionex IonPac AS11-HC-4μm

（4×50 mm）

Dionex IonPac AG11-HC-4μm

（4×50 mm） 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30˚C カラム温度：

陰イオンと有機酸のグラジエント分析

0 5 10 15 20 25 30 Time（min） 0.10 0.95 1.80 μS/cm 1 2 3 4 5 6 78 9 1011 12 13 14 ピーク:mg/L 1. 2. 3. 4. 5. 6. 7. Na+ NH4+ モノエタノールアミン K+ ジエタノールアミントリエタノールアミンモノエチルアミン 0.03 0.10 0.34 0.25 0.50 0.75 1.25 8. 9. 10. 11. 12. 13. 14. ジエチルアミンシクロヘキシルアミントリエチルアミン Mg2+ Ca2+ エチレンジアミン N,N,N,N-テトラメチルエチレンジアミン 1.25 1.25 3.75 1.00 1.00 0.14 0.34 Dionex IonPac CS19 2 （ ×250 mm）メタンスルホン酸グラジエント 1.1∼1.3 mmol/L (16 min)0.5∼1.1 mmol/L (12 min) 1.3∼10.0 mmol/L (25 min) 10.0 mmol/L (27 min) 0.40 mL/min 電気伝導度（サプレッサー使用） 25 μL カラム溶離液流量検出器試料注入量：：：：： 40˚C カラム温度：

陽イオンとアミンのグラジエント分析

装置構成

イオンクロマトグラフ Dionex Integrion RFIC オートサンプラー Dionex AS-AP 超純水製造装置 ICW-3000 カラム、サプレッサー一式データ処理システム Chromeleon

装置構成

シングルポンプモジュール SP 溶離液ジェネレーター EG 検出器／クロマトグラフィーモジュール DC オートサンプラー Dionex AS-AP 超純水製造装置 ICW-3000 カラム、サプレッサー一式データ処理システム Chromeleon

特長

●イオンクロマトグラフィーのすべてのアプリケーションに対応した高性能モデル ●マトリックス除去や中和、カラムスイッチングなどさまざまな前処理を自動化 ●タブレット価格：

1,392

万円∼ Chromeleon ICW-3000

Dionex ICS-6000

陰イオン＋有機酸分析システム or 陽イオン＋アミン分析システム

Dionex ICS-6000

特長

●タブレットとカラム恒温槽付 ●溶離液ジェネレーターを搭載 ●検出器コンパートメント温度調整機能（オプション）価格：

974

万円∼ Chromeleon ICW-3000

Dionex Integrion RFIC

（タブレット付）

陰イオン＋有機酸分析システム or 陽イオン＋アミン分析システム

Dionex Integrion RFIC

溶離液ジェネレーターシステム

●超純水を供給するだけで溶離液を自動的に生成可能陰イオン分析：KOH 陽イオン分析：メタンスルホン酸 ●グラジエントポンプなしでグラジエント分析可能 ●溶離液の誤調製を防止

水酸化カリウム溶離液の利点

（P18 参照） ●炭酸系溶離液のシステムに比べ感度が向上 ●ウォーターディップが少なく、フッ素の定量性が向上 ●大容量の試料注入が可能（微量分析が可能） Dionex AS-AP

7

(8)

Dionex IonPac CS12A（4×250 mm） 20 mmol/L メタンスルホン酸 1.0 mL/min 電気伝導度（サプレッサー使用） 25 μL カラム溶離液流量検出器試料注入量：：：：：ピーク:mg/L Li+ Na+ NH4+ K+ Mg2+ Ca2+ 0.5 2.0 2.5 5.0 2.5 5.0 1. 2. 3. 4. 5. 6. 5 10 15 0 5 0 μ S/cm Time（min） 1 2 3 4 5 6

2 チャンネルイオンクロマトグラフ

陰イオンの測定例

陽イオンの測定例

特長

●再生液不要の電解再生サプレッサーに対応 ●カラム恒温槽付 ●検出器コンパートメント温度調整機能（オプション）価格：

1,086

万円∼ Chromeleon

Dionex Integrion

陰イオン／陽イオン分析システム（2ch システム）

Dionex Integrion Dionex Integrion

特長

●再生液不要の電解再生サプレッサーに対応 ●タブレットとカラム恒温槽付 ●検出器コンパートメント温度調整機能（オプション）価格：

1,138

万円∼ Chromeleon Dionex AS-AP

Dionex Integrion

（タブレット付）

陰イオン／陽イオン分析システム（2ch システム）

Dionex Integrion Dionex Integrion Dionex AS-AP Time（min） 0 5 10 15 10 0 μS/cm 7 1 2 3 4 5 6 9 8

Dionex IonPac AS22（4×250 mm）

4.5 mmol/L Na2CO3 1.4 mmol/L NaHCO3 1.2 mL/min 電気伝導度（サプレッサー使用） 10 μL カラム溶離液流量検出器試料注入量：：：：：ピーク:mg/L F-酢酸 Cl -NO2 -ClO3 - Br-NO3 -PO43 -SO42 -3 20 10 15 25 25 25 40 30 1. 2. 3. 4. 5. 6. 7. 8. 9. 30˚C カラム温度：

装置構成

イオンクロマトグラフ Dionex Integrion×2 台オートサンプラー Dionex AS-AP カラム、サプレッサー一式データ処理システム Chromeleon

装置構成

イオンクロマトグラフ Dionex Integrion×2 台オートサンプラー Dionex AS-AP カラム、サプレッサー一式データ処理システム Chromeleon

8

(9)

特長

●タブレットとカラム恒温槽付 ●溶離液ジェネレーターを搭載 ●検出器コンパートメント温度調整機能（オプション） ●ウォーターディップの影響が少ない（陰イオン分析） ●炭酸系溶離液のシステムに比べ感度が向上（陰イオン分析）価格：

1,643

万円∼

Chromeleon Dionex AS-AP ICW-3000

Dionex Integrion RFIC

（タブレット付）

陰イオン＋有機酸／陽イオン＋アミン分析システム（2ch システム）

KOHグラジエント） n i m 5 ∼ 0 （ L / l o m m 4 4 ∼ 2 1 ） n i m 0 1 ∼ 8 （ L / l o m m 2 5 ∼ 4 4 1.0 mL/min 電気伝導度（サプレッサー使用） 25 μL カラム溶離液流量検出器試料注入量：：：：：ピーク:mg/L F- 酢酸ぎ酸 ClO2 - Cl-NO2 -SeO32 -SO32 -SO42 - Br-0.5 2.5 1.0 5.0 3.0 6.0 10.0 10.0 10.0 10.0 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. SeO42 -NO3 -ClO3 -PO43 -MoO42 -WO42 -AsO43 -S2O32 -CrO42 -10.0 10.0 10.0 10.0 10.0 10.0 10.0 10.0 10.0 11. 12. 13. 14. 15. 16. 17. 18. 19. μS/cm Time（min） 0 2 4 6 8 10 12 14 -2 14 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 1718 19 30˚C カラム温度：

陰イオンの高速グラジエント分析

Dionex IonPac CG20/CS20 2∼50 mmol/L メタンスルホン酸 1.2 mL/min 電気伝導度（サプレッサー使用） 10 μL カラム溶離液流量検出器試料注入量：：：： 50˚C カラム温度：：ピーク:mg/L Na 1.0 NH4 1.25 Mg 1.25 Ca 2.5 1. 2. 3. 4. 5. 6. 7. 11. 12. Time（min） Li 0.25 K 2.5 ジメチルアミン 5.0 トリメチルアミン 5.0 エチルメチルアミン 2.5 8.モルホリン 5.0 9.ジエチルアミン 5.0 10.ピペリジン 5.0 μS/cm

アルキルアミン類と陽イオンの分離例

特長

●イオンクロマトグラフィーのすべてのアプリケーションに対応した高性能モデル ●マトリックス除去や中和、カラムスイッチングなどさまざまな前処理を自動化 ●タブレット価格：

1,800

万円∼

Dionex ICS-6000

陰イオン＋有機酸／陽イオン＋アミン分析システム（2ch システム）

Chromeleon ICW-3000 Dionex ICS-6000 Dionex Integrion RFIC Dionex Integrion RFIC

装置構成

デュアルポンプモジュール DP 溶離液ジェネレーター EG 検出器／クロマトグラフィーモジュール DC オートサンプラー Dionex AS-AP 超純水製造装置 ICW-3000 カラム、サプレッサー一式データ処理システム Chromeleon

装置構成

イオンクロマトグラフ Dionex Integrion RFIC×2 台オートサンプラー Dionex AS-AP

超純水製造装置 ICW-3000 カラム、サプレッサー一式データ処理システム Chromeleon

(10)

キャピラリーイオンクロマトグラフ

Dionex IonPac AS19 キャピラリーカラム（0.4×250 mm） KOHグラジエント） n i m 0 1 ∼ 0 （ L / l o m m 0 1 ） n i m 2 4 ∼ 0 1 （L / l o m m 2 5 ∼ 0 1 ） n i m 5 4 ∼ 2 4 （ L / l o m m 0 7 ∼ 2 5 ） n i m 0 5 ∼ 5 4 （ L / l o m m 0 1 10 μL/min 電気伝導度（サプレッサー使用） 1.0 μL カラム溶離液流量検出器試料注入量：：：：：ピーク:mg/L F- 酢酸ぎ酸 ClO2 -BrO3 - Cl-NO2 -ClO3 -0.2 1.0 1.0 1.0 1.0 0.6 1.5 2.5 1. 2. 3. 4. 5. 6. 7. 8. Br-NO3 -SO42 -マロン酸 SeO42 -シュウ酸 I- S2O32 -2.5 2.5 2.5 2.5 2.5 2.5 3.0 2.5 9. 10. 11. 12. 13. 14. 15. 16. CrO42 -PO43 -フマル酸 AsO43 - SCN-ClO4 -2.5 3.0 3.0 3.0 3.0 3.0 17. 18. 19. 20. 21. 22. 0 50 0 16 μS/cm Time（min） 1 2 3 4 ₅ 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 30˚C カラム温度：

キャピラリーカラムによる 22 種の陰イオン測定例

特長

●内径 0.4 mm のキャピラリーカラムを使用 ●4 μm径樹脂を充填したカラム使用可能 ●溶離液ジェネレーター標準装備 ●1/100の試料量でスタンダード（内径 4 mm）システムと同等の感度 ●流量：10 μL/min（スタンダードシステムの 1/100） ●連続運転で月間溶離液量約 0.5 L、排液量も削減 ●電気伝導度に加えて電荷検出器使用可能 ●電気化学検出器選択可能価格：

1,088

万円∼

Dionex ICS-4000

Chromeleon ICW-3000 Dionex ICS-4000

特長

●内径 0.4 mm のキャピラリーカラムを使用 ●1/100の試料量でスタンダード（内径 4 mm）システムと同等の感度 ●流量：10 μL/min（スタンダードシステムの 1/100） ●連続運転で月間溶離液量約 0.5 L、排液量も削減 ●溶離液ジェネレーターカートリッジを 1 年半使用可能 ●溶離液ジェネレーター濃度設定範囲：最大 200 mmol/L ●タブレット価格：

1,475

万円∼

Dionex ICS-6000

Chromeleon ICW-3000 Dionex ICS-6000 Dionex AS-AP

装置構成

イオンクロマトグラフ Dionex ICS-4000 オートサンプラー Dionex AS-AP 超純水製造装置 ICW-3000 カラム、サプレッサー一式データ処理システム Chromeleon

装置構成

シングルポンプモジュール SP 溶離液ジェネレーター EG 検出器／クロマトグラフィーモジュール DC オートサンプラー Dionex AS-AP 超純水製造装置 ICW-3000 カラム、サプレッサー一式データ処理システム Chromeleon

10

(11)

特殊アプリケーションに対応した組み合わせ

0.0 12.0 -0.50 -0.00 0.50 1.00 1.50 2.00 Time（min） CNCl CN mAU

Dionex IonPac ICE-AS1（9×150 mm）

1 mmol/L H2SO4 1.2 mL/min 200 μL 吸光光度検出器（638 nm）各1 μg/L カラム溶離液流量試料注入量検出器標準液：：：：：： 0.1 % クロラミンT in 0.02 mol/Lリン酸緩衝液 0.51 mm 内径×2 m（40˚C） PCA-ピラゾロン混合溶液 0.51 mm 内径×10 m（100˚C） A,B 共 0.5 mL/min 反応液A 反応コイルA 反応液B 反応コイルB 反応液流量：：：：：

シアン、塩化シアン 1 µg/L 測定例

0 5 10 15 20 25 30 1 2 4 5 6 7 8 9 Time（min） 0.3 μS/cm ②標準 ①試料 4 2 8 9 電気伝導度検出器試料 ①次亜塩素酸ナトリウム（1 mg/L）+エチレンジアミン ②標準液測定条件カラム溶離液流量再生液検出器試料注入量 : : : : : :

Dionex IonPac AG18（4×50 mm）

3.75 mmol/L Na2CO3 0.1 mmol/L NaHCO3 1.0 mL/min 12.5 mmol/L H2SO4 電気伝導度（サプレッサー使用） 100 μL 反応液反応液流量反応温度 UV測定波長 : : : :

A_1.2 mmol/L NaNO2

B_1.5 mol/L KBr / 1.0 mol/L H2SO4 A_0.2 mL/min B_0.4 mL/min 40°C 268 nm ポストカラム誘導体化−UV検出条件 ②標準 ①試料 Time（min） 0 5 10 15 20 25 30 2 2 mAU 2 3 3 ポストカラム誘導体化−

UV

検出 ②標準液ピーク:mg/L 1. F- 0.03 2. ClO2- 0.02 3. BrO3- 0.005 4. Cl- 0.04 5. NO2- 0.1 6. Br- 0.1 7. NO3- 0.1 8. ClO3- 0.02 9. SO42- 0.2 カラム温度 : 30°C

次亜塩素酸ナトリウム中の亜塩素酸、塩素酸、臭素酸の測定例

ガードカラム溶離液流量ポストカラム試薬反応コイル試薬流量試料注入量検出器：：：：：：：：

Dionex IonPac AG23

分離カラム：Dionex IonPac AS23 4.5 mmol/L Na2CO3 0.5 mmol/L NaHCO3 1.0 mL/min 1.2 mmol/L NaNO2 ： ① 液応反 1.5 mol/L KBr / 1.0 mol/L H2SO4 ： ② 液応反 0.5 mm 内径×2 m（40˚C） n i m / L m 2 . 0 ： ① 液応反 n i m / L m 4 . 0 ： ② 液応反 100 μL 吸光光度検出器（268 nm）ピーク:mg/L IO3- 0.0061 1. BrO3- 0.0014 2. mAU Time（min） 1 2 1 2 0 0 5 10 15 20 25

臭素酸測定例

特長

●μg/Lレベルの臭素酸、シアンを選択的に、感度よく定量が可能 ●臭素酸分析システムでは、陰イオン成分の測定が可能※ ●シアン分析システムでは、陽イオン成分の測定が可能※ ※電気伝導度検出器の増設が必要です。また、カラム、サプレッサーの交換が必要です。価格：

990

万円∼ 価格：

1,120

万円∼ Chromeleon PCM-520

水道法におけるイオンクロマトグラフ - ポストカラム法（IC-PC 法）準拠

Dionex Integrion

＋

_PCM-520B

臭素酸分析システム

Dionex Integrion

＋

_PCM-520C

シアン分析システム

Dionex AS-AP Dionex VWD Dionex Integrion

装置構成

〈臭素酸分析システム〉イオンクロマトグラフ Dionex Integrion（CD なし）ポストカラムモジュール PCM-520B オートサンプラー Dionex AS-AP カラム、サプレッサー一式データ処理システム Chromeleon

装置構成

〈シアン分析システム〉イオンクロマトグラフ Dionex Integrion（CD なし）ポストカラムモジュール PCM-520C オートサンプラー Dionex AS-AP（冷却機能付）カラム、サプレッサー一式データ処理システム Chromeleon

11

(12)

※試料燃焼装置は株式会社三菱ケミカルアナリテックの製品です。

特殊アプリケーションに対応した組み合わせ

Dionex AXP

ポンプ

＋

_{Dionex Integrion RFIC}

微量分析システム

AQF-2100H Chromeleon

AQF-2100H

（燃焼装置＋イオンクロマトグラフ）

固体試料中のハロゲン分析システム

価格：お問い合わせください

特長

●固体試料中のフッ素、塩素、臭素、ヨウ素、硫黄の分別定量が可能 ●全自動で固体試料を燃焼し、燃焼ガス中のイオンを吸収液にトラップしてイオンクロマトグラフで測定 ●加湿燃焼システムにより、高回収率な測定が可能 Dionex Integrion RFIC 0.0 2.0 4.0 6.0 8.0 10.0 12.0 14.0 15.0 Time(min) -5.0 0.0 10.0 20.0 30.0 40.0 μS/cm F−_{- 3.29} Cl−_{- 4.60} HPO42−_{- 9.98} SO42−_{- 11.35} min μS

ガラス中のフッ素・硫黄測定例

0.0 2.0 4.0 6.0 8.0 10.0 12.0 14.0 15.0 -4.0 -2.0 0.0 2.0 4.0 6.0 7.0 Cl−_{- 4.66} NO2 - 5.51 Br−_{- 6.49} NO3 - 7.23 HPO42−_{- 10.12} SO42−_{- 11.49} min μS μS/cm Time(min)

ポリエチレン樹脂中のハロゲン・硫黄測定例

特長

●数∼数十 mL の試料を濃縮導入することにより、サブ ppb 以下の定量が可能燃焼条件燃焼温度：Inlet 1100 ˚C, Outlet 1100 ˚C ガス：O2, Ar 加湿：H2O/Ar 吸収液組成： H2O2/ultra‐pure water IC分析条件

カラム：Dionex IonPac AS22 溶離液：4.5 mmol/L Na2CO3 1.4 mmol/L NaHCO3 検出器：電気伝導度（サプレッサー使用）測定値（n=3） F：4.91% S：0.021% 燃焼条件燃焼温度：Inlet 900 ˚C, Outlet 1000 ˚C ガス：O2, Ar 加湿：H2O/Ar 吸収液組成： H2O2/ultra‐pure water IC分析条件

カラム：Dionex IonPac AS22 溶離液：4.5 mmol/L Na2CO3 1.4 mmol/L NaHCO3 検出器：電気伝導度（サプレッサー使用）測定値（n=5） Cl：101 mg/kg Br：100 mg/kg S：76 mg/kg

装置構成

イオンクロマトグラフ Dionex Integrion RFIC 試料燃焼装置※

AQF-2100H カラム、サプレッサー一式データ処理システム Chromeleon

装置構成

イオンクロマトグラフ Dionex Integrion RFIC 試料濃縮ポンプ Dionex AXP 超純水製造装置 ICW-3000 カラム・濃縮カラム、

サプレッサー一式

データ処理システム Chromeleon

Dionex IonPac AS19（4×250 mm） UTAC-LP2 10-45 mmol/L KOH 1.0 ｍL/min 電気伝導度（サプレッサー使用）） n i m 5 × n i m / L m 0 . 2 （ L ｍ 0 1 カラム濃縮カラム溶離液流量検出器試料濃縮量：：：：：： 0 7 1 2 3 4 5 6 8 9 -0.0 0.5 10 20 30 μ S/cm ピーク: μg/L F- ぎ酸 Cl-NO2 - Br-0.4 0.4 0.4 1.0 1.0 1. 2. 3. 4. 5. NO3 -CO3 -SO42 -PO43 -2.0 − 2.0 2.0 6. 7. 8. 9. Time（min）

微量陰イオン成分の濃縮分析

溶離液試料排液分離カラム濃縮カラムサプレッサーポンプポンプ電気伝導度セル

濃縮分析時の配管図

価格：

976

万円∼ Dionex Integrion ICW-3000 Chromeleon RFIC

Dionex AXP

(13)

Dionex ICS-6000

ピーク

Dionex CarboPac MA1（4×250 mm）

Dionex CarboPac MA1（4×50 mm）

0.6 mol/L NaOH 0.4 mL/min Int-PAD、Au電極（disposable）カラム溶離液流量検出：：：： 1. イノシトール 2. キシリトール 3. ソルビトール 4. ズルシトール 5. マンニトール 6. グルコース 7. フルクトース 10 15 20 25 0 0.15 µ C 0 5 Time（min） 7 1 2 3 ₄ 5 6

アルジトールとグルコースおよびフルクトースのイソクラティック分析

Dionex CarboPac PA1（4×250 mm）

16 mmol/L NaOH 1.0 mL/min ED、Int-PAD、Au電極（disposable） 25 μL カラム溶離液流量検出試料注入量：：：：：ピーク:μmol/L フコースガラクトサミングルコサミンガラクトースグルコースマンノース 2.5 2.5 2.5 2.5 2.5 2.5 1. 2. 3. 4. 5. 6. 30 20 10 0 0 5 1 2 3 4 5 6 10 15 20 nC Time（min）

単糖の測定

180 160 140 120 100 80 60 40 0.0 5.0 10.0 15.0 20.0 25.0 30.0 35.0 40.0 45.0 50.0 55.0 60.0 Time（min） nC

Dionex CarboPac PA200（3×250 mm） Dionex CarboPac PA200（3×50 mm）

0.5 mL/min Int-PAD、Au作用電極（disposable）カラム溶離液流量検出：：A 0.1 mol/L NaOH

B 0.1 mol/L NaOH／1.0 mol/L NaOAc ：： 25 μL 試料注入量：

チコリ中のイヌリンの測定

ピーク：mg/L 1. フコース 10 2. サッカロース 10 3. アラビノース 10 4. ガラクトース 10 5. グルコース 10 6. キシロース 10 7. マンノース 10 8. フルクトース 10 35 nC 0 2 4 6 8 10 Time（min） 1 2 3 4 5 6 7 8 0

カラム： Dionex CarboPac SA10-4μm（2×250 mm） Dionex CarboPac SA10-4μm（2×50 mm）カラム温度： 45˚C 溶離液： 1 mmol/L KOH EGC-KOH（溶離液ジェネレーター使用）流量： 0.38 mL/min 検出： ED、Int-PAD、Au電極（disposable）試料注入量： 2.5 μL 食品中の単糖類やバイオ燃料など糖類の迅速分析が可能です。

植物由来糖質の分析

特長

●サンプルを誘導体化せずに直接注入可能 ●糖質だけを選択的に検出するため、他のマトリックスの影響を受けにくい ●高分離能の陰イオン交換カラムを用いることにより、弱酸である糖質を効率良く分離 ●パルスドアンペロメトリーモードを用いることにより、ピコモルレベルまで検出が可能 ●タブレット価格：

1,434

万円∼

HPAE-PAD

※

_{（陰イオン交換 - パルスドアンペロメトリー）法により糖質を高感度に分析できます。}

HPAE-PAD法は示差屈折率計（RI）や紫外吸光光度計（UV）を用いた方法に比べて以下のような利点があります。

※ High Performance Anion Exchange chromatography - Pulsed Amperometric Detection

Dionex ICS-6000

糖質分析システム

Chromeleon

装置構成

シングルポンプモジュール SP（GP）検出器／クロマトグラフィーモジュール DC 電気化学検出器電気化学検出器セル、参照電極 ED オートサンプラー（冷却） Dionex AS-AP カラム、サプレッサー一式データ処理システム Chromeleon

13

(14)

特殊アプリケーションに対応した組み合わせ

カラム：

：：：

： Dionex IonPac AG11-HC-4μm（2 × 50 mm） Dionex IonPac AS11-HC-4μm（2 × 250 mm）溶離液

流量 0.38 mL/min 検出器

MS条件 30∼60 mmol/L KOH（Dionex EGC 500使用）

-ESI -3000V HESI II 電気伝導度（サプレッサー使用） ISQ EC（SIM）：試料注入量 2.5 μL Intetensity (counts) Response (μS) 0 2 4 6 8 10 11 0 350,000 Time (min) 0 300,000 0 250,000 0 50000 120,000 -1.50 -0.40 RT: 3.58 - ピルビン酸 RT: 4.79 - コハク酸／リンゴ酸 CDクロマトグラム SIM 87 ISQ EC SIM 117 ISQ EC SIM 133 ISQ EC SIM 191 ISQ EC RT: 9.46 - クエン酸 RT: 3.58 - ピルビン酸 - 面積 16652 RT: 4.77 - コハク酸 - 面積 34718 RT: 4.79 - リンゴ酸 - 面積 42018 RT: 9.46 - クエン酸 - 面積 55471 MSにより、重なったピークも分けられる ピーク形状の向上＝自動定量精度の向上 感度の向上

CD

クロマトグラムとSIMクロマトグラム

特長

●同定・定性能の向上（MS を用いることで質量情報が得られるため、より正確な同定ができる） ●ICでは感度が低い成分を高感度に検出 ●ICでは分離が不十分な成分も選択的に測定可能

アプリケーション例

●水道水中のハロ酢酸と臭素酸の同時分析 ●水道水中の過塩素酸の分析 ●糖質の分析 ●微量の有機酸、アミンの同定、定量 ●メッキ液中の有機酸、アミンの分析 ●半導体試薬中の有機酸、アミンの分析価格：お問い合わせください

質量分析計を用いることで未知成分を推測でき、また高感度な分析が可能です。サプレッサーと溶離液ジェネレーターを用いるこ

とで、簡単に質量分析計（

MS

）に接続することができます。

IC

ではマトリックスイオンと測定目的イオンとの分離が容易であるため、

MS

のイオン化部でのイオンサプレッションを防ぐことができます。

IC-MS

イオンクロマトグラフ - 質量分析計

Dionex Integrion ISQ EC

ソフトウェア

日本語化された Thermo Scientific Dionex Chromeleon ™ ソフトウェアによって測定からデータ解析まで一括で操作できます。また、ユーザーフレンドリーなインターフェイスにより、ビギナーからエキスパートまで、すべてのユーザーが簡単に使えます。

システム配管図の一例

Easy Modeに組み込まれた直感的なイオン源テクノロジーツールは、三つのパラメーターに基づいて最適なMS条件を選択するのに役立ちます

14

(15)

ISQ EC

の特長

●非常に難しいサンプルマトリックス用の耐久性の高い大気圧イオン源（API）および確実な操作のために設計された革新的な Vacuum Interlock ●幅広い流量にわたりイオン化効率とスプレー安定性を高める高性能 HESI-II エレクトロスプレー ●自動装置キャリブレーション用の標準物質内蔵 ●新しいイオン源テクノロジーを用いた簡単なメソッドの開発と最適化 ●仕様測定範囲（m/z）：ユニットマス分解能で 10 ∼ 1,250 イオン源：加熱型エレクトロスプレーイオン化法（HESI-II）サポート可能なモード：SIM、フルスキャン、フルスキャンおよび SIM 同時取り込みサイズ（W×D×H）：420×910×520 mm _{ISQ EC}_イオン源

特長

●優れた耐久性と高感度定量分析 ●多成分一斉分析に適したシステム価格：お問い合わせください

IC-MS/MS

MS/MS（トリプル四重極）との組み合わせ

IC-MS/MS

によるハロ酢酸・臭素酸の一斉分析例

ピーク: 1. 亜塩素酸、2. MCAA、3. MBAA、4. 臭素酸、5. DCAA、6. BCAA、7. DBAA、8. 塩素酸、 9. TCAA、10. BDCAA、11. DBCAA、12. TBAA

濃度 :1 mg/L 30,000 18,000 0 0 70,000-5.0 45.0 クエン酸、m/z 191 乳酸、m/z 89 0 5 10 15 20 25 30 35 40 45 0 7,000 0 25,000 0 リンゴ酸、m/z 133 マロン酸、m/z 103 コハク酸、m/z 117 CDクロマトグラム Response (μS) Time (min) Intensity (counts)

動物飼料中の有機酸をリテンションタイムと

m/z で同定

TSQ Quantis IC条件

装置： Dionex Integrion HPICシステム

カラム： Dionex IonPac AG11-HC-4μm（2×50 mm）

Dionex IonPac AS11-HC-4μm（2×250 mm）

カラム温度： 40˚C 溶離液： KOH（Dionex EGC 500 使用）流量： 0.35 mL/min 検出器：電気伝導度（サプレッサー使用）試料注入量： 2.5 μL MS条件装置： ISQ ECシングル四重極質量分析計イオン化法： ESI ネガティブガス条件：シースガス 30 psi Auxガス 2.0 psi スイープガス 0.0 psi ソース電圧： -3000 V ソース温度イオントランスファーライン温度 150˚C 気化温度 400˚C SIM条件： 89,103,117,133,191 グラジエント

Time（min） KOH（mmol/L） 0∼ 8 1 8∼ 30 1∼ 30 30∼ 44 30∼ 60 44∼ 45 60

(16)

特殊アプリケーションに対応した組み合わせ

遷移金属分析システム

（ポストカラム誘導体化法）

特長

●異なった価数を持つ成分を分離、定量可能（例：Fe2+_{／ Fe}3+_、Cr3+_{／ Cr}6+_など） ●多成分を迅速に一斉分析可能価格：

732

万円∼

Dionex IonPac CS5A（4×250 mm）

Dionex IonPac PDCA試薬

1.2 mL/min 吸光光度検出器（530 nm） 50 μL PAR in MetPac カラム溶離液流量検出器試料注入量ポストカラム試薬：：：：：： 0 2 1 2 3 4 5 6 7 8 4 6 8 10 12 Time（min） 0.2 0.0 AU ピーク:mg/L Fe3+ Cu2+ Ni2+ Zn2+ Co2+ Cd2+ Mn2+ Fe2+ 1.3 1.3 2.6 1.3 1.3 6.0 2.6 1.3 1. 2. 3. 4. 5. 6. 7. 8.

遷移金属の測定（Fe

2＋

_、Fe

3＋

_）

1 2 0 0 20 40 60 80 2 4 6 8 10 mAU A）標準液 1 2 0 0 20 40 60 80 2 4 6 8 10 mAU B）メッキ液

Dionex IonPac CS5A（4×250 mm）

2 mmol/L PDCA 2 mmol/L Na2HPO4 10 mmol/L Nal 50 mmol/L 酢酸NH4 2.8 mmol/L LiOH 1.0 mL/min 25 μL 溶離液で100倍に希釈後、 NaOHでpHを6.8に調製し、 1分間煮沸カラム溶離液流量試料注入量試料調製：：：：：ピーク:mg/L Cr3+ Cr6+ 10₅ A 1.5 3.7 B 1. 2. Time（min） Time（min） 2 mmol/L DPC 10 %メタノール 0.9 N硫酸ポストカラム試薬：

クロムメッキ液の測定（Cr

3＋

_、Cr

6＋

_）

Chromeleon Dionex Integrion Dionex VWD

PC-10 Cr（VI） Cr（III）流量試料注入量：： 0.4 mL/min 20 μL カラム溶離液 IC条件：：

Dionex IonPac AG7（2×50 mm）

0.4 mol/L HNO3 Time（sec）

クロムの価数分析

AsB※ AsC As（V） DMA（ジメチルアルシン酸） MMA（モノメチルアルソン酸） As（III） ※アルセノベタイン流量試料注入量：： 0.3 mL/min 20 μL カラム溶離液 IC条件：：

20∼200 mmol/L 炭酸アンモニウム Time（sec）

ヒ素の価数分析

特長

●ICは価数や酸化状態の異なる金属の分離にも有用 ●ICで分離後に ICP-MS で検出することで、さまざまな金属イオンの形態別分析が可能（無機態ヒ素、メチル水銀、六価クロムなど）価格：お問い合わせください

IC-ICP-MS

ICP 質量分析計との組み合わせ

iCAP RQ ICP-MS Dionex ICS-6000 ※装置構成と写真が一部異なります。

裝置構成

イオンクロマトグラフ Dionex Integrion （CD なし） UV/Vis検出器 Dionex VWD ポストカラムシステム PC-10 オートサンプラー Dionex AS-AP 遷移金属分析用カラム一式データ処理システム Chromeleon

16

(17)

5 10 15 Time（min） 1 2 3 6 4 5 7 20 μ S/cm

サプレッション後

0 サプレッション後の溶離液：H2CO3 伝導度：約15 μS/cm 0 5 10 15 Time（min）溶離液：Na2CO3 伝導度：約700 μS/cm 1 2 3 6 4 5 7 20 μ S/cm

サプレッション前

ピーク F- Cl-NO2 - Br-NO3 -HPO42 -SO42 -1. 2. 3. 4. 5. 6. 7.

電解再生サプレッサー

特長

●再生液が不要 ●再現性の良い連続再生方式 ●交換容量が大きく、ボイドボリュームが小さいイオン交換膜型

サプレッサーの働き

●測定成分の感度を高める ●溶離液の電気伝導度（バックグラウンド）を低下させる → ベースラインノイズが低減 → システムの安定性が向上

Dionex ADRS 600

／

CDRS 600

Dionex ADRS 600 Dionex AERS 500 Carbonate μS/cm μS/cm A）サプレッサー未使用 B）サプレッサー使用 Dionex IonPac CS18（2 mm）メタンスルホン酸（A）4 mmol/L （B）5 mmol/L 0.25 mL/min 電気伝導度 5 μL カラム溶離液流量検出器試料注入量：：：：：ピーク：mg/L Li+ Na+ NH4+ エタノールアミン K+ Mg2+ Ca2+ 0.1 0.4 0.5 0.5 1.0 0.5 1.0 1. 2. 3. 4. 5. 6. 7. Time（min） 30˚C カラム温度：

クロマトグラムの比較

陽イオン分析におけるサプレッサーの効果

陰イオン分析におけるサプレッサーの効果（炭酸系溶離液使用時）設置環境によるベースラインノイズの比較

価格：お問い合わせください

特長

●炭酸系溶離液専用の連続再生方式サプレッサー ●分析効率を損なうことなく、ノイズを改善

Dionex AERS 500 Carbonate

価格：お問い合わせください 0 -0.006 -0.003 0.000 0.003 10 20 Time（min） 40̊C 30̊C 20̊C 15̊C μS/ cm 電極（+）電極（−）溶離液（KOH）測定イオン（KF, KClなど）検出器へ H2O H2O H+_{, O2} K＋_{+ OH}−_→_H＋_{+ OH}−_→_H2O 再生液排液 H2O OH−_{, H2} K＋_{+ Cl}−_→_H＋_{+ Cl}− H+ 陽イオン交換膜陽イオン交換膜再生液スクリーン溶離液チャンネル再生液スクリーン

Dionex ADRS 600

のサプレッション原理

再生液スクリーンを通過する液（検出器セル通過液か純水）が電気分解されて H+_{が生成される。この} H+_{が陽イオン交換膜を介して溶離} 液 KOH の K+ と置換されることで、溶離液は水になり、バックグラウンド電気伝導度が低減する。また、測定陰イオンの対イオンも同様に、高電気伝導度の H+ に置き換えることで、測定イオンの感度を上げることができる。モル電気伝導度（単位：μS/m・mol）陽イオン λ+ 陰イオン λ− H+ ₃₅₀ OH − 198 MSA− 48.8 K+ 73.5 HCO3− 44.5 Na+ 50 Cl− 76 1/2Ca2+ 59.5 1/2SO42− 80 総電気伝導度＝ ∑（λ+）_＋∑（λ−） I C S-5000＋_または_{I n t e g r i o n} （検出器コンパートメント温調付き）では、サプレッサーの設置環境の温度を下げることにより、低ノイズで安定したベースラインを実現します。サプレッサー設置温度 （ ˚C） 平均ノイズ （µS） 40 0.00083 30 0.00066 20 0.00053 15 0.00020 μS/cm Time（min） 1 μs/cm μS/cm _{0.5 μs/cm}

A

）サプレッサー未使用

B

）サプレッサー使用ピーク：mg/L Na K 0.1 0.1 1. 2. 低交換容量陽イオン交換カラム電気伝導度 100 μL カラム検出器試料注入量：：： 2133.2 2134.2 1 2 Time（min）

ノイズと感度の比較

17

(18)

溶離液ジェネレーター

Dionex RFIC-EG

（

Dionex ICS-4000/6000

、

Integrion RFIC

）

1 2 3 4 5 7 ₈ ₉ 6 -0.1 0.0 0.1 0.2 0.3 0.4 0.5 0.6 0 5 10 15 μ S/cm Time（min） 20 3 4 5 8 9 ₁₀ 7 1 2 -0.5 -0.4 -0.3 -0.2 -0.1 0.0 0.1 0.2 0 5 10 15 μ S/cm Time（min） 20 炭酸系溶離液カラム溶離液流量検出器試料注入量：：：：：

Dionex IonPac AS14A（4×250 mm）

8 mmol/L Na2CO3 1 mmol/L NaHCO3 1.0 mL/min 電気伝導度（サプレッサー使用） 1000 μL 水酸化物系溶離液カラム溶離液流量検出器試料注入量：：：：：

30 mmol/L KOH （溶離液ジェネレーター使用） 1.4 mL/min 電気伝導度（サプレッサー使用） 1000 μL ピーク：μg/L F- 酢酸ぎ酸 Cl-NO2 -CO32 -SO42 - Br-NO3 -PO43 -1 10 5 2 3 − 6 5 5 8 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. カラム温度：35˚C カラム温度：35˚C

試料を大容量注入した場合の影響

ウォーターディップが少なく、フッ素の定量性が向上

溶離液ジェネレーター

EG カートリッジトラップカラムト高圧デガッサー

排液

試料注入

バルブ

電気伝導度

セル

ポンプで超純水を

送液

カ

ラ

ム

陽イオン交換膜 KOH溶液カリウムイオン酸素イオン水素イオン電極（ー）電極（＋）電流量に応じた濃度のKOH溶離液がカラムに送液されるポンプで超純水を送液度の度電流量に応じた濃流量に応じた濃度の流量に応じた濃度の流量に応じた濃度の流流量に応じ濃度濃度度度度度電電流量に応じた濃度ののKOHKOKOHH溶離液が溶離液ががカラムに送液されるに送送送液されるカラム送液される送液液液カラムに送液される送液される送液液液カラムに送液され送液カラムラムに送液されるれるポンププでププププポンプンプンプンプポポンプでポンプで液超純水水を送液超純水純水を送液水水水超純水を送液を超純水を送液水を超純水水水水超純水を送液超純水を送液サプレッサー OH− OH− K K K K K K K K K K K K K K K K K K K K K K K K K K K K K＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋ _K_K_K_K_K_K_K_K_K_K_K_K_K_K_K_K_K_K_K_K_K_K_K_K_K_K_K＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋ K K K K K K K K K K K K K K K K K K K K K K K K K K K＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋ K K K K K K K K K K K K K K K K K K K K K K K K K K K K＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋ OH− OH− OH− OH− 2H2O→4H+_+O₂ 2H 2H 2H222OOOOOOOOOOO→→→→→→→→→→→→→→44H44H4H44H4444444HHHHHH+++_+O_+O_++O_+O_O₂₂ 2H2O→H2+2OH 22H2H

2HHHH22222OOOOOOOOOOOOOOOOOO→→→→→→→→→→→→HHHHHHHHHHHHHHHHHHHHHHHHHH222222+22O+++2O+2O++++++2OH2OH2222222222222222OHOHOHHHH−−

H2O H2O H2O H H2O H2O H2O H2O H+ H+ H2 H+ H + O2 KOH KOH

KOH

溶離液の生成原理

0 2 4 6 8 10 12 14 16 18 0 1 2 3 4 5 6 7 μS /c m 1 23 4 5 6 7₈ ₉10₁₁ 12 13₁₄ 15 KO H ( m m o l/ L) 5 10 15 20 25 30 35 0 Time（min） 0 2 4 6 8 10 12 14 16 18 0 1 2 3 4 5 6 7 1,2 3,4 5 ₆ 7 8 ₉10 11 12 13 ₁₄ μS /c m KO H ( m m o l/ L ) Time（min） 5 10 15 20 25 30 35 0

A

）イソクラティック条件

B

）グラジエント条件ピーク：mg/L F- 酢酸プロピオン酸ぎ酸 ClO2 -2 5 5 5 5 5 3 5 10 10 10 20 5 5 10 1. 2. 3. 4. 5. BrO3 - Cl-NO2 - Br-NO3 -6. 7. 8. 9. 10. ClO3 -CO32 -SO42 -シュウ酸 PO43 -11. 12. 13. 14. 15. 分離が難しい成分の分離を改善（ピーク

1

∼

8

）ピーク形状を改善（ピーク

13

∼

14

）イソクラティック分析では溶出が遅い成分を早く溶出（ピーク

15

）

イソクラティック条件とグラジエント条件の比較

グラジエント分析による分離の改善

特長

●超純水を供給するだけで溶離液を自動生成毎日の溶離液調製の手間が不要溶離液の誤調製がないため、安定した結果が得られる ●グラジエント分析が可能（P7、P9 参照）グラジエントポンプ不要分離の改善が容易無機陰イオンと有機酸、陽イオンとアミン類の同時分析可能 ●ウォーターディップが少なくフッ素の定量性が向上 ●KOH溶離液を用いると炭酸系溶離液システムに比べて感度が向上 ●大容量の試料注入が可能（微量分析が可能） ●生成可能な溶離液陰イオン分析（KOH、K2CO3）陽イオン分析（MSA）価格：お問い合わせください NO3ー 2 min μS/cm 水酸化物系溶離液面積：26 μS×min 高さ：12 μS/cm バックグラウンド電気伝導度 : 1 μS/cm 炭酸系溶離液面積：1.5 μS×min 高さ：7 μS/cm バックグラウンド電気伝導度 : 23 μS/cm ピーク面積、高さ共に上昇 0 5 10

溶離液組成の違いによる面積と高さの比較

炭酸系に比べ感度が向上

18

(19)

Dionex サンプル前処理カートリッジ

Dionex OnGuard II

カートリッジ

測定を妨害する成分やカラムを劣化させる成分を除去することができます。

ディスポーザブルタイプの固相カートリッジです。

種類充填剤主な用途価格（円） 1cc、12個入り 1cc、48個入り 2.5cc、48個入り A 重炭酸イオン型陰イオン交換中和、陰イオンの除去 11,000 38,000 84,000 Ag 銀型陽イオン交換ハロゲン、CrO4 2−_、CN−_、S2−_、SCN−_{などの除去} OnGuard™ II Hと併用 13,500 48,000 100,000 Ba バリウムイオン型陽イオン交換硫酸の除去_{OnGuard II Ag、Hと併用} 13,000 46,000 99,000 H 水素イオン型陽イオン交換アルカリ金属、アルカリ土類金属、遷移金属の除去、中和 10,000 34,000 74,000 Na ナトリウムイオン型陽イオン交換アルカリ土類金属、遷移金属の除去（pH 変化なし） OnGuard II Ag使用時に亜硝酸回収率を維持したい場合 11,000 34,000 70,000 M アンモニウム型イミノジ酢酸遷移金属の濃縮／除去 15,000 63,000 138,000 P ポリビニルピロリドンフェノール、アゾ色素、フミン酸の除去 11,000 38,000 ─ RP ポリジビニルベンゼン芳香族染料、炭化水素、界面活性剤、高級脂肪酸などの除去 10,000 34,000 74,000 Ag/H Ag/H樹脂の 2 層型ハロゲンの除去 2.5cc、12 個入り ─ 87,000 24,000 Ba/Ag/H Ba/Ag/H樹脂の 3 層型硫酸とハロゲンの除去 2.5cc、12 個入り ─ 87,000 25,000 F− Unknown _Cl− 15 10 5 0 0 5 10 15 Unknown μS /c m Time（min） 10 -7 Time（min） 10 -2

（Dionex OnGuard II H）カラム c AS12A

溶離液 2.7 mmol/L Na2CO3 0.3 mmol/L NaHCO3 流量 1.2 mL/min 検出器電気伝導度（サプレッサー使用）試料注入量: : : : : Br− Br− NO3− NO3− NO2− SO42− SO42− HPO42− HPO42−

A

）未処理

1 mol/L

水酸化ナトリウムに陰イオン標準を添加した試料

B

）陽イオン交換樹脂処理 μS /c m Dionex IonPa 25 μL

Dionex OnGuard II H

によるアルカリ性試料の中和

19

(20)

高濃度ナトリウムイオンと微量アンモニウムの分析

10.0 11.3 12.5 13.8 15.0 16.3 17.5 18.8 20.0 22.0 -0.010 0.050 0.100 1 2 Time（min） μS/cm

イオンクロマトグラフィー用カラム

小粒子径（

4 µm

）イオンクロマトグラフィー用カラム

カラム分離を用いる機器分析システムでは、高分離なクロマトグラムを得ることはとても重要です。高い分離能を有するカラムは

理論段数の高いカラムでもあり、このようなカラムを得る方法として充填剤の基材粒子径を小さくする、という手法があります。こ

れにより高い理論段数が得られるだけでなく、線流速を速くしても理論段数が維持できるため、分離能を保ったまま分析時間が短

縮できます。一方、粒子径の小さなカラムの性能を充分に生かすと背圧が高くなります。

サーモフィッシャーサイエンティフィックの小粒子径カラム（

4 µm

）と高圧対応イオンクロマトグラフィーシステム（

HPIC

）を用いる

と短時間で高分離、高速、ハイスループット分析が可能になります。

0 6 12 18 24 30 36 0 Time（min） 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 µ S/cm

A

B

Dionex IonPac AG11-HC-4µm/AS-11-HC-4µm

カラムと

AG11-HC/AS-11-HC

カラムの比較

ピーク：mg/L 1. キナ酸 5 2. F− 1.5 3. 乳酸 5 4. 酢酸 5 5. プロピオン酸 5 6. ぎ酸 5 7. 酪酸 5 8. メタンスルホン酸 5 9. ピルビン酸 5 10. 吉草酸 5 11. モノクロロ酢酸 5 12. BrO3− ₅ 13. Cl−_2.5 14. NO2− 5 15. トリフルオロ酢酸 5 16. Br− 5 17. NO3− 5 18. CO3− ̶ 19. マロン酸 7.5 20. マレイン酸 7.5 21. SO42− _7.5 22. シュウ酸 7.5 23. WO42− 10 24. PO43− 10 25. フタル酸 10 26. クエン酸 10 27. CrO42− 10 28. cis-アコニット酸 ̶ 29. trans-アコニット酸 10 カラムA ： Dionex IonPac AG11-HC-4μm（4×50 mm）

Dionex IonPac AS11-HC-4μm（4×250 mm）

カラムB ： Dionex IonPac AG11-HC（4×50 mm）/AS11-HC（4×250 mm）カラム温度： 30˚ C

溶離液： KOH（Dionex EGC 500使用）流量： 1.5 mL/min 検出器：電気伝導度（サプレッサー使用）試料注入量： 10 μL 0 2 6 Time（min） 7 1 µ S/cm 1 3 4 5 8 9 2 3 4 5 6 7 8 9 0.25 mL/min, 15.2 MPa（2200 psi） 0.39 mL/min, 22.8 MPa（3300 psi） 0.45 mL/min, 26.5 MPa（3839 psi） 0.48 mL/min, 28.3 MPa（4100 psi） 0.50 mL/min, 29.2 MPa（4233 psi）

Dionex IonPac AS18-4µm

カラムによる 9 種無機陰イオンの分析

カラム： Dionex IonPac AS18-4μm（2×150 mm）カラム温度： 30˚ C

溶離液： 23 mmol/L KOH（Dionex EGC 500使用）流量： 0.25、0.35、0.39、0.45、0.50 mL/min 検出器：電気伝導度（サプレッサー使用）試料注入量： 5 μL ピーク：mg/L 1. F−_0.5 2. ClO2− 5.0 3. Cl−_3.0 4. NO2− 5.0 5. CO32− 20.0 6. Br−_10.0 7. SO42− 10.0 8. NO3− 10.0 9. ClO3− 10.0 流量 0.5 mL/min（圧力 29.1 MPa）において 4 分以内にベースライン分離が可能でした。カラム： Dionex IonPac CG16-4μｍ（4×50 mm） Dionex IonPac CS16-4μm（4×250 mm）カラム温度： 40 ˚C

溶離液： 10.5 mmol/L メタンスルホン酸（Dionex EGC 500使用）流量： 0.64 mL/min 検出器：電気伝導度（サプレッサー使用）試料注入量： 15 μL ピーク 1. Na＋ 100 mg/L 2. NH4＋ 10 μg/L

20

(21)

ピーク：mg/L 1. F− ₂ 2. 酢酸 10 3. ぎ酸 10 4. BrO3− 20 5. Cl− ₆ 6. NO2− 15 7. ClO3− 25 8. Br− ₂₅ 9. NO3− 25 10. CO32− ̶ 11. SO42− 25 12. マロン酸 25 13. SeO42− 25 14. シュウ酸 25 15. IO2− 30 16. S2O32− 25 17. CrO42− 25 18. PO43− 30 19. フマル酸 30 20. AsO43− 30 21. SCN−₃₀ 22. ClO4− 30 カラム： Dionex IonPac AG19-4μm （4 X 50 mm）

Dionex IonPac AS19-4μm （4 X 250 mm）カラム温度： 30˚C

溶離液： KOH（Dionex EGC 500使用）流量： 1.0 mL/min 検出器：電気伝導度（サプレッサー使用）試料注入量： 10 μL 1 3 4 5 6 8₇ 9 10 11 12 13 14 15 16 17 2 8.0 4.0 0.0 Time（min） 0.0 10 18 µ S/cm

Dionex IonPac AS22-Fast-4µm

カラムによる

17 成分の一斉分析

このカラムは粒子径が小さいだけではなく、カラム長さが通常より短い 150 mm のため多成分の一斉分析が短時間で行えます。ピーク：mg/L 1. F− ₃ 2. 酢酸 20 3. ぎ酸 10 4. BrO3− 40 5. Cl− ₅ 6. NO2− 15 7. ClO3− 25 8. Br−₂₅ 9. NO3− 25 10. PO43− 40 11. SO42− 30 12. セレン酸 30 13. I− ₄₀ 14. ヒ酸 30 15. チオシアン酸 40 16. ClO4− 40 17. チオ硫酸 40 カラム： Dionex IonPac AG22-Fast-4μm（4 X 30 mm）

Dionex IonPac AS22-Fast-4μm（4 X 150 mm）カラム温度： 30˚C 溶離液： 4.8 mmol/L Na2CO3 1.0 mmol/L NaHCO3 流量： 1.2 mL/min 検出器：電気伝導度（サプレッサー使用）試料注入量： 10 μL Time（min） µ S/cm

B

A

Dionex IonPac AG28-4µm/AS28-4µm

カラムと

AG15-5µm/AS15-5µm

カラムの比較

ピーク：mg/L 1. F−_1.0 2. 酢酸 5.0 3. グリコール酸 5.0 4. ぎ酸 5.0 5. Cl− _2.5 6. NO2− 5.0 7. CO3− 25.0 8. SO42− 5.0 9. シュウ酸 5.0 10. Br− 10.0 11. NO3− 10.0 12. PO43− 15.0 カラムA ： Dionex IonPac AG28-4μm（2×30 mm）

Dionex IonPac AS28-4μm（2×150 mm）カラムB ： Dionex IonPac AG15-5μm（3×30 mm）

Dionex IonPac AS15-5μm（3×150 mm）カラム温度： 30˚C

溶離液： KOH（Dionex EGC 500使用）流量： A：0.3 mL/min B：0.5 mL/min 検出器：電気伝導度（サプレッサー使用）試料注入量： 2.5 μL

無機陰イオン、ハロゲン酸化物、有機酸のグラジエント分析

μS/cm 0 8 16 24 32 40 -2 14 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 Time（min）グラジエント

Time（min） KOH（mmol/L）

0 10

10 10

40 58

グラジエント：A

0 5 6 5 8 20 13 20 25 72 グラジエント：B

0 8

6 8

20 60

25 60

(22)

クロマトグラフィーマネージメントシステム

Thermo Scientific Dionex Chromeleon

クロマトグラフィーマネージメントシステム

（

CMS

）

Thermo Scientific Dionex Chromeleon™

クロマトグラフィーマネージメントシステムは、

25 社以上

300 種類以上の

IC

、

HPLC

、

GC

、質量分析計などの装置制御、データ取込、デー

タ管理、解析レポートアウトなどの各種業務を

Windows™

上で簡単に行うことが可能です。

特長

●使いやすい Windows ライクな設計 ●他社システムのコントロール可能 ●スプレッドシート機能搭載 ●ネットワーク対応 ●規制遵守対応（GxP 対応、Part 11 対応）価格：お問い合わせくださいデータの一覧表示は、親しみやすい Windows のエクスプローラーと同様の形式です。その際、使用した装置条件や解析条件のメソッドも列記されますので、不明瞭になりません。また、データベース機能（クエリ機能）を有しているため、大量のデータ中から目的のデータを瞬時に検索表示できます。スプレッドシート機能が組み込まれているので、別途表計算ソフトウェアを購入しなくても、最終レポートまで作成できます。そのため、工数削減や転記ミスの低減が可能です。未分離ピークの波形解析処理の問題については独自の自動積分機能（SmartPeaks™積分アシスタント）を使用して、目的のベースラインを迅速、簡単、および直観的に得ることができます。クロマトグラムのある領域を選択し、目的の積分処理を選択するだけです。

22

(23)

Chromeleon

ネットワークシステム

Chromeleon

クロマトグラフィーマネージメントシステムは、

25 社以上

300 種類以上の

IC

、

HPLC

、

GC

、質量分析計などのコントロー

ルが可能です。

マルチベンダー制御機能とネットワーク構築

Chromeleonは、サーモフィッシャーサイエンティフィック社製クロマトグラフ以外に、多くの他社製 HPLC、GC の制御とデータ解析ができます。この機能により、CMS の操作方法を習得するだけでさまざまなクロマトグラフの管理ができ、機種選択の幅が広がります。また、CMS ネットワークは Windowsの基本設定をそのまま利用しており、フレキシブルかつ容易に設計ができ、複数のクロマトグラフのネットワーク化と一元管理を容易にします。お客様のラボの規模に合わせたネットワーク構築が可能です。ネットワーク構築により、居室のパソコンからラボの分析機器をコントロールしたり、再解析作業を行うことができます。また、LIMS（Laboratory Information Management System）などのマネージメントソフトウェアとのデータ受け渡しにより、さらに高度なネットワークが構築できます。 ※制御可能な装置については代理店または弊社営業部へお問い合わせください。

コントロール可能な他社製装置の一例

島津製作所社製

HPLC : 10Avp、2010、20A、30A 他 GC : 2010、2014 他

日本ウォーターズ社製

HPLC : Alliance 2695、2795、ACQUITY UPLC 他

アジレント・テクノロジー社製

HPLC : 1100、1200 他 GC： 6890、6850、7890 他

装置制御画面の例

UltiMate 3000 Chromeleon Chromeleon Chromeleon Chromeleon 居室 Chromeleon Chromeleon データベースサーバー他社HPLC 他社HPLC Dionex ICS-5000 PC PC PC PC Chromeleon PC PC Mobile PC 他社GC 他社GC 他社HPLC

23

(24)

サーモフィッシャーサイエンティフィック株式会社

www.thermofisher.com

facebook.com/ThermoFisherJapan @ThermoFisherJP

TEL：0120-753-670 FAX：0120-753-671 [email protected]

イオンクロマトグラフプロダクトセレクションガイド

Thermo Scientifi c

Dionex

イオンクロマトグラフ

プロダクトセレクションガイド

2018-2019

検出器

オートサンプラー

アクセサリ

イオンクロマトグラフ

2

ラインナップと特長

4

イオンクロマトグラフ

4

∼

5

オートサンプラー

5

シングルチャンネルイオンクロマトグラフ

6

Dionex Integrion

陰イオン

or

陽イオン分析システム

6

Dionex Integrion

（タブレット付） 陰イオン

or

陽イオン分析システム

6

Dionex Integrion RFIC

（タブレット付） 陰イオン＋有機酸分析システム

or

陽イオン＋アミン分析システム

7

Dionex ICS-6000

陰イオン＋有機酸分析システム

or

陽イオン＋アミン分析システム

7

2

チャンネルイオンクロマトグラフ

8

Dionex Integrion

陰イオン／陽イオン分析システム（

2ch

システム）

8

Dionex Integrion

（タブレット付） 陰イオン／陽イオン分析システム（

2ch

システム）

8

Dionex Integrion RFIC

（タブレット付） 陰イオン＋有機酸／陽イオン＋アミン分析システム（

2ch

システム）

9

Dionex ICS-6000

陰イオン＋有機酸／陽イオン＋アミン分析システム（

2ch

システム）

9

キャピラリーイオンクロマトグラフ

10

Dionex ICS-4000

10

Dionex ICS-6000

10

特殊アプリケーションに対応した組み合わせ

11

Dionex Integrion

＋

PCM-520B

臭素酸分析システム

11

Dionex Integrion

＋

PCM-520C

（タブレット付）陰イオン

（タブレット付）陰イオン＋有機酸分析システム

（タブレット付）陰イオン／陽イオン分析システム（

（タブレット付）陰イオン＋有機酸／陽イオン＋アミン分析システム（

（燃焼装置＋イオンクロマトグラフ）固体試料中のハロゲン分析システム
