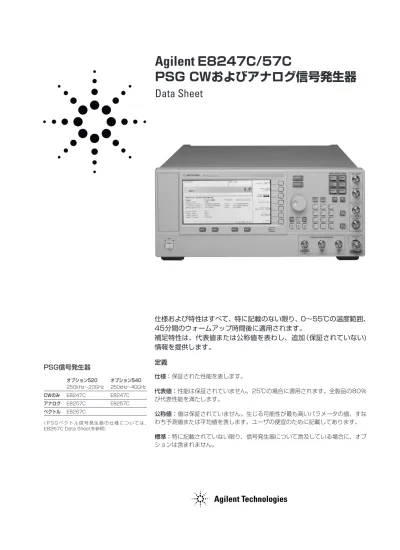

Agilent
E8247C/57C
PSG CWおよびアナログ信号発生器
Data Sheet
仕様および特性はすべて、特に記載のない限り、0∼55℃の温度範囲、
45分間のウォームアップ時間後に適用されます。
補足特性は、代表値または公称値を表わし、追加（保証されていない)
情報を提供します。
定義
仕様：保証された性能を表します。 代表値：性能は保証されていません。25℃の場合に適用されます。全製品の80％ が代表性能を満たします。 公称値：値は保証されていません。生じる可能性が最も高いパラメータの値、すな わち予測値または平均値を表します。ユーザの便宜のために記載してあります。 標準：特に記載されていない限り、信号発生器について言及している場合に、オプ ションは含まれません。PSG信号発生器
オプション520 オプション540 250kHz∼20GHz 250kHz∼40GHz CWのみ E8247C E8247C アナログ E8257C E8257C ベクトル E8267C （ P S G ベ ク ト ル 信 号 発 生 器 の 仕 様 に つ い て は 、 E8267C Data Sheetを参照）E8247C/E8257C
PSG信号発生器
PSGシリーズを構成する場合は、
必要な周波数範囲をオプションと
して選択してください。追加情報
については、関連カタログのセク
ションを参照してください。
Agilentマイクロ波PSG CW/アナログ信号発生器のオプション
周波数範囲 （必須オプション） オプション520 250kHz∼20GHz オプション540 250kHz∼40GHz ステップ・アッテネータ オプション1E1 出力ステップ・ジェネレータの追加 高出力パワー オプション1EA 高RF出力パワー 拡張位相雑音 オプションUNR 位相雑音性能の向上 高速パルス変調 オプション1E6 3.2GHz未満での高速パルス変調 アナログ（ランプ）掃引 オプション007 アナログ（ランプ）掃引とスカラ・ネットワーク・アナライザ・ インタフェースを提供 コネクタ オプション1ED N型（メス）コネクタ オプション1EM すべてのコネクタをリア・パネルへ移動周波数
範囲1 オプション520 250kHz∼20GHz オプション540 250kHz∼40GHz 分解能 CW 0.001Hz 全掃引モード 0.01Hz 確度 エージング・レート±温度の影響±電源電圧の影響 スイッチング速度2 ＜15ms（代表値） 位相オフセット 0.1゜（公称値）刻みで調整可能 周波数帯域 バンド 周波数範囲 N# 1 250kHz∼250MHz 1/8 2 ＞250∼500MHz 1/16 3 ＞500MHz∼1GHz 1/8 4 ＞1∼2GHz 1/4 5 ＞2∼3.2GHz 1/2 6 ＞3.2∼10GHz 1 7 ＞10∼20GHz 2 8 ＞20∼40GHz 4 内部タイムベース基準発振器 標準 オプションUNR エージング・レート ＜±1×10−7/年または ＜±3×10−8/年または ＜±4.5×10−9/日 ＜±2.5×10−10/日 45日目以降 30日目以降 温度の影響（代表値） ＜±5×10−8、0∼55℃ ＜±4.5×10−9、0∼55℃ 電源電圧の影響（代表値） ＜±2×10−9 ＜±2×10−10 （＋5％∼10％の変化の場合）（±10％の変化の場合） 外部基準周波数 1、2、2.5、5、10MHz 10MHzのみ （1ppm以内） （1ppm以内） 基準出力 周波数 10MHz 振幅 ＞＋4dBm（代表値、50Ω負荷へ） 外部基準入力 振幅 ＞−3dBm オプションUNR 5dBm±5dB3 入力インピーダンス 50Ω（公称値） 1 100kHzまで使用可能 2 250MHzを超える場合は最終周波数の0.1ppm以内、または250MHz未満の場合は100Hz以内 3 位相雑音を最適化する場合は、5dBm±2dB。仕様
ディジタル掃引
ランプ（アナログ）掃引
（オプション007）
4 動作モード 周波数または振幅、あるいはその両方のステップ掃引（スタート からストップまで） 周波数または振幅、あるいはその両方のリスト掃引（任意のリスト） 掃引範囲 周波数掃引 測定器の周波数範囲内 振幅掃引 アッテネータのホールド範囲内 待ち時間 1ms∼60s 周波数セトリング時間 28ms、代表値 振幅セトリング時間 10ms、代表値 ポイント数 2∼1601 トリガ 自動、外部、シングル、GPIB 動作モード シンセサイズド周波数掃引 （スタート／ストップ）、（センタ／スパン）、（掃引CW） パワー（振幅）掃引（スタート／ストップ） 手動掃引 スタート周波数とストップ周波数間のRPG制御 交互掃引 現在のステートと記憶されているステートの逐次掃引を交互に実行 掃引スパン範囲 0Hz（掃引CW）∼フル・レンジで設定可能 最大掃引レート スタート周波数 最大掃引レート 100ms掃引の 最大スパン 250kHz∼＜0.5GHz 25MHz/ms 2.5GHz 0.5∼＜1GHz 50MHz/ms 5GHz 1∼＜2GHz 100MHz/ms 10GHz 2∼＜3.2GHz 200MHz/ms 20GHz ≧3.2GHz 400MHz/ms 36.8GHz 周波数確度 スパンの±0.05％±タイムベース（100msの掃引時間で、上記 の最大値未満の掃引スパンの場合） 確度は掃引時間の増加に比例して向上します。5 掃引時間 （順方向掃引、バンドスイッチおよびリトレース間隔は含まない） 分解能 1ms マニュアル・モード 10ms∼99sで設定可能 自動モード 最大掃引速度および8757Dの設定で決まる最小値に設定 トリガ 自動、外部、シングル、GPIB マーカ 10個の独立した連続可変周波数マーカ ディスプレイ Z軸輝度またはRF振幅パルス 機能 センタ（M1）、スタート／ストップ（M1/M2）、マーカ・デルタ 2トーン（マスタ／スレーブ） 測定6 2台のPSGが相互に同期してトラッキング可能、スタート／ス トップ周波数を独立に制御可能 ネットワーク・アラナイザ Agilent 8757Dスカラ・ネットワーク・アナライザと の互換性 の完全な互換性7 Agilent 8757A/C/Eスカラ・ネットワーク・アナライザと併 用すると基本掃引測定が可能8 4 ランプ掃引動作中は、AMおよびパルス変調を使用可能ですが、仕様化されていません。FMおよび位相 変調は使用できません。 5 掃引時間が＞100msの場合の確度（代表値）は、次の式で計算できます。［（スパンの0.005％）＋（掃引 時間（秒単位）］±タイムベース。掃引時間が＜100msの確度は仕様化されていません。 6 マスタ／スレーブ動作では、Agilent Technologies部品番号8120-8806マスタ／スレーブ・インタ フェース・ケーブルを使用してください。 7 ACモードでローパス・デバイスを測定する場合、ダイナミック・レンジは、3.2GHz未満で最大10dB 低下することがあります。 8 GPIBシステム・インタフェースは8757A/C/Eではサポートされておらず、8757Dでのみサポートさ れています。このため、周波数ディスプレイ、パススルー・モード、交互掃引などの、8757A/C/Eの 一部の機能はPSG信号発生器を使用した場合には機能しません。出力
パワー9（dBm） 周波数範囲 標準 オプション1EA 20GHzモデル 250kHz∼3.2GHz −20∼＋13 −20∼＋16 250kHz∼3.2GHz（オプション1E6付き） −20∼＋13 −20∼＋13 ＞3.2∼20GHz −20∼＋13 −20∼＋20 40GHzモデル 250kHz∼3.2GHz −20∼＋9 −20∼＋15 250kHz∼3.2GHz（オプション1E6付き） −20∼＋9 −20∼＋12 ＞3.2∼20GHz −20∼＋9 −20∼＋18 ＞20∼40GHz −20∼＋9 −20∼＋14 20GHzモデル、ステップ・アッテネータ（オプション1E1）使用 250kHz∼3.2GHz −135∼＋11 −135∼＋15 250kHz∼3.2GHz（オプション1E6） −135∼＋11 −135∼＋12 ＞3.2∼20GHz −135∼＋11 −135∼＋18 40GHzモデル、ステップ・アッテネータ（オプション1E1）使用 250kHz∼3.2GHz −135∼＋7 −135∼＋14 250kHz∼3.2GHz（オプション1E6） −135∼＋7 −135∼＋11 ＞3.2∼20GHz −135∼＋7 −135∼＋16 ＞20∼40GHz −135∼＋7 −135∼＋12 ステップ・アッテネータ 0dB、および10dBステップで5∼115dB アッテネータのホールド範囲 （最大パワー掃引範囲と同じ） 最小 −20dBmから、ステップ・アッテネータが0dBの位置 にある場合の最大仕様出力パワーまで。オプション1E1 アッテネータを使用すると、オフセットが可能。 振幅スイッチング速度10 CWまたはアナログ変調 ＜5ms（代表値） パワー・サーチ使用時 ＜25ms（代表値） レベル確度11（dB） 周波数 ＞＋10dBm ＋10∼−10dBm −10∼−20dBm 250kHz∼2GHz ±0.6 ±0.6 ±1.4 2GHz∼20GHz ±0.8 ±0.8 ±1.2 ＞20∼40GHz ±1.0 ±0.9 ±1.3 9 最大パワーの仕様は15∼35℃で保証されており、0∼15℃までは代表値です。35∼55℃の範囲での 最大パワーの低下は、2dB未満（代表値）です。 10 1つのアッテネータ範囲内で最終振幅の0.1dB以内まで。 11 仕様は、15∼35℃の温度範囲におけるCWモードおよびリスト／ステップ・モードに適用できます。 パワーレベルが＞−10dBmの場合、この範囲外での低下は、＜0.3dB（代表値）です。ランプ掃引モー ド（オプション007付き）では、仕様は代表値です。N型コネクタ（オプション1ED）を使用した測定器 では、18GHzを超えると、仕様は0.2dB（代表値）低下します。 オプション1EA付き20GHzモデル 26 24 22 20 18 16 0 5000 10000 15000 20000 周波数（MHz） オプション1EA付き40GHzモデル 26 24 22 20 18 16 0 10000 20000 30000 40000 周波数（MHz） オプション1EA付き20GHzモデル 測定された最大パワー オプション1EA付き40GHzモデル 測定された最大パワーステップ・アッテネータ使用時のレベル確度12（dB） 周波数 ＞＋10dBm ＋10∼ −10∼ −70∼ −90∼ −10dBm −70dBm −90dBm −110dBm 250kHz∼2GHz ±0.6 ±0.6 ±0.7 ±0.8 ±1.4 ＞2∼20GHz ±0.8 ±0.8 ±0.9 ±1.0 ±1.7 ＞20∼40GHz ±1.0 ±0.9 ±1.0 ±2.0 分解能 0.01dB 温度安定度 0.01dB/℃（代表値） ユーザ・フラットネス補正 ポイント数 2∼1601ポイント／テーブル テーブル数 最大10,000、メモリ制限あり 経路損失 任意、アッテネータ範囲内 入力モード リモート・パワー・メータ13、リモート・バス、手動 （ユーザ編集／表示） 出力インピーダンス 50Ω（公称値） SWR（内部レベリング時、代表値） 250kHz∼2GHz ＜1.4：1 ＞2GHz∼20GHz ＜1.6：1 ＞20GHz∼40GHz ＜1.8：1 レベリング・モード 内部レベリング、外部ディテクタ・レベリング、ミリ波 信号源モジュール、ALCオフ 外部ディテクタ・レベリング 範囲 −0.2mV∼−0.5V、公称値（Agilent 33330D/Eデ ィテクタ使用時は−36dBm∼＋4dBm） 帯域幅 10kHz（代表値）（注：パルス動作用ではありません） 最大逆電力 1/2W（公称値） 12 仕様は、15∼35℃の温度範囲において、アッテネータをホールド・オフした状態（通常動作モード）で の、CW掃引モードとリスト／ステップ掃引モードに適用できます。この範囲外での低下は、 ALCパワ ー・レベルが＞−10dBmの場合に、＜0.3dB（代表値）です。ランプ掃引モード（オプション007付き） では、仕様は代表値です。N型コネクタ（オプション 1ED）を使用した測定器では、18GHzを超えると、 仕様は0.2dB（代表値）低下します。−110dBm未満では、レベル確度は仕様化されていません。 13 Agilent Technologies EPMシリーズ（E4418BおよびE4419B）パワー・メータを使用できます。
実測レベル確度＋5dBm オプション1E1 周波数（MHz） 1 0.5 0 –0.5 –1 0 5000 10000 15000 20000 実測レベル確度＋5dBm オプション1E1 周波数（MHz） 1 0.5 0 –0.5 –1 0 10000 20000 30000 40000 20GHzのレベル確度 40GHzのレベル確度
信号純度
高調波14 （dBc、＋10dBmまたは最大仕様出力パワーのどちら か低い方での） ＜1MHz −28dBc、代表値 1MHz∼2GHz −28dBc ＞2GHz∼20GHz −55dBc ＞20GHz∼40GHz −50dBc、代表値 サブハーモニクス：15 （dBc、＋10dBmまたは最大仕様出力パワーのどちら か低い方での） 250kHz∼10GHz なし ＞10GHz∼20GHz ＜−60dBc ＞20GHz∼40GHz ＜−50dBc 非高調波： （dBc、＞3kHzのオフセット[オプションUNR使用 時＞300Hz]で、＋10dBmまたは最大仕様出力のいず れか低い方での）16 周波数 仕様 代表値 250kHz∼250MHz −65 −72、＞10kHzの オフセットの場合 ＞250MHz∼1GHz −80 −88 ＞1∼2GHz −74 −82 ＞2∼3.2GHz −68 −76 ＞3.2∼10GHz −62 −70 ＞10∼20GHz −56 −64 ＞20∼40GHz −50 −58 SSB位相雑音（CW） キャリアからのオフセット（dBc/Hz） 周波数 20kHz 20kHz、代表値 250kHz∼250MHz −130 −134 ＞250∼500MHz −136 −140 ＞500MHz∼1GHz −130 −134 ＞1∼2GHz −124 −128 ＞2∼3.2GHz −120 −124 ＞3.2∼10GHz −110 −113 ＞10∼20GHz −104 −108 ＞20∼40GHz −98 −102 14 測定器の最大周波数を超える高調波の仕様は、代表値です。 15 測定器の最大周波数を超えるサブハーモニクスの仕様は、代表値です。 16 測定器の最大動作周波数を超えるスプリアス性能は、代表値です。 仕様はCWモードのみに適用できます。性能は、200∼250MHzの範囲で−60dBc（代表値）です。 実測高調波＋10dBm 周波数（MHz） 実測高調波＋10dBm 周波数（MHz） 0 2000 4000 6000 8000 10000 –30 –40 –50 –60 –70 –80 高調波 （dBc） 0 5000 10000 15000 20000 –30 –40 –50 –60 –70 –80 高調波 （dBc） 20GHzの実測高調波 40GHzの実測高調波オプションUNR：SSB位相雑音の向上（CW） キャリアからのオフセット（dBc/Hz） 周波数 100Hz 1kHz 10kHz 100kHz 仕様（代表値） 仕様（代表値） 仕様（代表値） 仕様（代表値） 250kHz∼250MHz −94（−115） −110（−123） −128（−132） −130（−133） ＞250∼500MHz −100（−110） −124（−130） −132（−136） −136（−141） ＞500MHz∼1GHz −94（−104） −118（−126） −130（−135） −130（−135） ＞1∼2GHz −88（−98） −112（−120） −124（−129） −124（−129） ＞2∼3.2GHz −84（−94） −108（−116） −120（−125） −120（−125） ＞3.2∼10GHz −74（−84） −98（−106） −110（−115） −110（−115） ＞10∼20GHz −68（−78） −92（−100） −104（−107） −104（−109） ＞20∼40GHz −62（−72） −86（−94） −98（−101） −98（−103） 残留FM CWモード ＜N×6Hz（代表値） オプションUNR ＜N×4Hz（代表値） ランプ掃引モード： ＜N×1kHz（代表値） （実効値、50Hz∼15kHzの帯域幅） 広帯域雑音（＞10MHzのオフセットで、＋10dBmの出力のCWモード） ＞2.4∼20GHz ＜−148dBc/Hz（代表値） ＞20∼40GHz ＜−141dBc/Hz（代表値） 実測位相雑音 –40 –50 –60 –70 –80 –90 –100 –110 –120 –130 –140 –150 –160 –170 10 100 1K 10K 100K 1M 10M 100M L（メス）（dBc/Hz）対f（Hz） 40 GHZ 10 GHZ 1 GHZ –40 –50 –60 –70 –80 –90 –100 –110 –120 –130 –140 –150 –160 –170 10 100 1K 10K 100K 1M 10M 100M L（メス）（dBc/Hz）対f（Hz） 40 GHZ 10 GHZ 1 GHZ –40 –50 –60 –70 –80 –90 –100 –110 –120 –130 –140 –150 –160 –170 10 100 1K 10K 100K 1M 10M 100M L（メス）（dBc/Hz）対f（Hz） –40 –50 –60 –70 –80 –90 –100 –110 –120 –130 –140 –150 –160 –170 10 100 1K 10K 100K 1M 10M 100M L（メス）（dBc/Hz）対f（Hz） 標準製品 オプションUNR 10GHzでの実測の標準対オプションUNR 10GHzでの実測AM雑音
周波数変調
位相変調
RMSジッタ（代表値）17： 標準 キャリア周波数 SONET/SDH RMSジッタ帯域幅 ユニット・イン 時間（fs） データ・レート ターバル（µUI） 155MHz 155MB/s 100Hz∼1.5MHz 48 303 622MHz 622MB/s 1kHz∼5MHz 34 50 2.488GHz 2488MB/s 5kHz∼15MHz 65 25 9.953GHz 9953MB/s 20kHz∼80MHz 173 16 オプション UNR キャリア周波数 SONET/SDH RMSジッタ帯域幅 ユニット・イン 時間（fs） データ・レート ターバル（µUI） 155MHz 155MB/s 100Hz∼1.5MHz 47 297 622MHz 622MB/s 1kHz∼5MHz 26 40 2.488GHz 2488MB/s 5kHz∼15MHz 66 25 9.953GHz 9953MB/s 20kHz∼80MHz 161 15 最大偏移 N×8MHz 分解能 偏移の0.1％または1Hzのどちらか大きい方 偏移確度 ＜FM偏移の±3.5％＋20Hz （1kHzレート、偏移＜N×800kHz） 変調周波数応答 パス レート（100kHzの偏移で） 1dB帯域幅 3dB帯域幅（代表値） FM1 DC/20Hz∼100kHz DC/5Hz∼10MHz FM2 DC/20Hz∼100kHz DC/5Hz∼1MHz DC FM18キャリア・オフセット 設定偏移の±0.1％＋（N×8Hz） 歪み ＜1％（1kHzレート、偏移＜N×800kHz） 感度 ±1Vpeak（表示された偏移に対して） パス FM1およびFM2は、複合変調用に内部で加算されます。 どちらかのパスを次の変調信号源のうちのいずれかに切 り替え可能：外部1、外部2、内部1、内部2。FM2パ スは、1MHzの最高レートに制限される。 FM2パスは、FM1未満の偏移に設定する必要がある 最大偏移 N×80ラジアン（ハイBWモードではN×8ラジアン） 分解能 設定偏移の0.1％ 偏移確度 ＜（偏移の±5％＋0.01rad）（1kHzレート、ノーマル BWモード） 変調周波数応答 モード 最大偏移 レート（3dB BW） ノーマルBW N×80rad DC∼100kHz ハイBW N×8rad DC∼1MHz（代表値） 歪み ＜1％（1kHzレート、THD、偏移＜N×80rad、ノー マルBWモード） 感度 ±1Vpeak（表示された偏移に対して） パス ΦM1およびΦM2は、複合変調用に内部で加算されます。 どちらかのパスを次の変調信号源のうちのいずれかに切 り替え可能：Ext1、Ext2、内部1、内部2。 ΦM2パスは、ΦM1未満の偏移に設定する必要があります。 17 ＋0dBのCWモードのみでの位相雑音性能から計算。他の周波数、データレート、または帯域幅につい ては、計測お客様窓口にお問い合わせください。 18 校正済みの偏移およびキャリア周波数で（ユーザ校正時の周囲温度の5℃以内で）。振幅変調
（f
c＞2MHz）
19（代表値）
外部変調入力
（外部1および外部2）
同時変調
内部変調信号源
変調度 リニア・モード 指数（対数）モード （順方向変調のみ） 最大 ＞90％ ＞20dB 設定可能範囲20 0∼100％ 0∼40dB 分解能 0.1％ 0.01dB 確度 ＜±（設定の6％＋1％） ＜±（設定の2％＋0.2dB） （1kHzレート） 外部感度 ±1Vpeak −1V （表示された変調度に対して） （表示された変調度に対して） レート（3dB帯域幅、30％の変調度）DC/10Hz∼100kHz（代表値、1MHzまで使用可能） 歪み（1kHzレート、リニア・モード、THD） 30％AM ＜1.5％ 90％AM ＜4％ パス AM1およびAM2は、複合変調用に内部で加算されます。 どちらかのパスを次の変調信号源のうちのいずれかに切 り替え可能：Ext1、Ext2、内部1、内部2。 変調タイプ AM、FM、ΦM 入力インピーダンス 50または600Ω、公称値、切り替え可能 ハイ／ロー・インジケータ （100Hz∼10MHz BW、 入力レベル誤差が3％（公称値）を超える場合に点灯 AC結合入力のみ） ΦM付きFM、指数AM付きリニアAMを除く全ての変調タイプを同時に有効にできます。AM、 FM、ΦMは、任期の2つ信号源（Ext1、Ext2、内部1または内部2）からの同時入力を加算で きます。任意の信号源（Ext1、Ext2、内部1または内部2）は、アクティブな1つの変調タイ プにのみルーティングできます。 デュアル・ファンクション・ジェネレータは、AM、FM、ΦMまたはLF Outと共に使用する 2つの独立信号（内部1および内部2）を供給します。 波形 正弦波、方形波、正のランプ、負のランプ、三角波、ガ ウシアン雑音、ユニフォーム・ノイズ、正弦波掃引、 デュアル正弦波21 レート範囲 正弦波 0.5Hz∼1MHz 方形波、ランプ、三角波 0.5Hz∼100kHz 分解能 0.5Hz 確度 タイムベースと同じ LF出力 出力 内部1または内部2。AM、FMまたはΦMと共に使用した 場合は内部1または内部2のモニタリングも可能。 振幅 0∼3Vpeak、公称値、50Ω 出力インピーダンス 50W、公称値 正弦波掃引モード： （周波数、位相連続） 動作モード トリガまたは連続掃引 周波数範囲 1Hz∼1MHz 掃引速度 0.5Hz∼100kHz掃引/s、掃引時間10µs∼2sに相当 分解能 0.5Hz（0.5掃引/s） 19 fc＜2MHzの場合、AMは使用できますが、仕様化されていません。AM仕様は、ALCオン、エンベロー プ・ピーク＜最大仕様パワーの場合に適用できます。オプション1E1アッテネータのない測定器の場合、 仕様はキャリア振幅＞−2dBmの場合に適用できます。 20 AM変調度の設定値＞90％または＞20dBの場合、ディープAMモードまたは1kHz ALC BWを推奨し ます。 21 掃引正弦波モードまたはデュアル正弦波モードを使用している場合は、内部2は使用できません。パルス変調
22 標準 オプション1E6 ≧500MHz ≧500MHz ＞3.2GHz ∼≦3.2GHz ∼≦3.2GHz オン／オフ比 80dB（代表値） 80dB 80dB 立上がり／立下がり時間 100ns、代表値 10ns 10ns （Tr、Tf） （8ns、代表値） （6ns、代表値） パルス幅 内部レベリング ≧2µs（代表値） ≧1µs ≧1µs レベル・ホールド ≧0.5µs（代表値） ≧20ns（代表値） ≧20ns（代表値） （ALCオフでパワー・サーチ使用時）23 繰り返し周波数 内部レベリング時 10Hz∼250kHz 10Hz∼500kHz 10Hz∼500kHz （代表値） （代表値） （代表値） レベル・ホールド DC∼1MHz DC∼10MHz DC∼10MHz （ALCオフでパワー・サーチ （代表値） （代表値） （代表値） 使用時）23 レベル確度 （CWを基準） 内部レベリング時 ±0.5dB ±0.5dB ±0.5dB （±0.15、代表値） レベル・ホールド ±0.5dB（代表値） ±1.0dB（代表値） ≦20GHz±0.8dB （代表値） （ALCオフでパワー・サーチ ≦40GHz ±1.2dB 使用時）23 （代表値） 幅圧縮 ±50ns（代表値） ±5ns（代表値） ±5ns（代表値） ビデオ・フィードスルー24 ＜200mV（代表値）＜125mV（代表値）＜2mV（代表値） ビデオ遅延 （外部入力からビデオへ） 40ns（公称値） 40ns（公称値） 40ns（公称値） RF遅延（Tm） （RF出力からビデオへ） 280ns（公称値） 45ns（公称値） 35ns（公称値） パルス・オーバシュート（Vor）＜10％（代表値） ＜1GHz 20％ ＜10％（代表値） （代表値） ≧1GHz 10％ （代表値）入力レベル ＋1Vpeak＝RFオン ＋1Vpeak＝RFオン ＋1Vpeak＝RFオン
入力インピーダンス 50Ω、公称値 50Ω、公称値 50Ω、公称値 22 ALCオフの場合、仕様はパワー・サーチの実行後に適用できます。ステップ・アッテネータを使用しない 測定器の場合、仕様は0dBmと＋10dBmの範囲に適用できます。ステップ・アッテネータを使用してい る測定器の場合、仕様は、Atten Holdオフ、または0dBmと＋10dBmのALCレベルに適用できます。 23 パワー・サーチは、ALCオフ・モードでのレベル確度を向上する校正ルーチンです。パワー・サーチを 実行すると、パルスなしRFパワーは最大で50ms（代表値）まで存在します。 24 アッテネータが0dBの位置にある場合。ビデオ・フィードスルーはアッテネータの設定に応じて減少し ます。 実測パルス変調エンベロープ 周波数＝10GHz、振幅＝10dBM、ALC＝オフ、パルス幅＝50ns タイムベース（ns） 0 10 20 30 40 50 60 70 80 90 100
内部パルス・ジェネレータ
モード フリーラン、トリガ、遅延付きトリガ、ダブレット、ゲ ーテッド。遅延付きトリガ、ダブレット、ゲーテッドに は外部トリガ・ソースが必要です。 周期（PRI）（Tp） 70ns∼42s （繰り返し周波数：0.024Hz∼14.28MHz） パルス幅（Tw） 10ns∼42s 遅延（Td） フリーラン・モード 0∼±42s 遅延付きトリガ・モードおよび 75ns∼42s、±10nsのジッタあり ダブレット・モード 分解能 10ns（パルス幅、遅延、PRI） 同期 出力 ビデオ 出力 RFパルス 出力 Td Tm Tw Trf Vf Tf Tr Vor Tp 50% 50% 10% 90% 50% Tdビデオ遅延（可変） Twビデオ・パルス幅（可変） Tpパルス周期（可変） Tm RF遅延 Trf RFパルス幅 Tf RFパルス立下がり時間 Tr RFパルス立上がり時間 Vorパルス・オーバシュート Vfビデオ・フィードスルーリモート・プログラミング
一般仕様
インタフェース リスンおよびトーク付きGPIB（IEEE-488.2,1987）、 RS-232、10BaseT LANインタフェース 制御言語 SCPIバージョン1997.0。Agilent 836xxB、 837xxB、8340/41Bコマンドもエミュレートして、 これらの信号発生器を含むATEシステムとの一般的互換 性が得られます。 IEEE-488機能 SH1、AH1、T6、TE0、L4、LE0、SR1、RL1、 PP0、DC1、DT0、C0、E2ISO適合 この信号発生器ファミリは、Agilent Technologiesの
品質保証方針に従って、ISO-9001登録施設で製造され ています。 電源要件 90∼132Vac、50∼60Hzまたは195∼267Vac、 50∼60または400Hz（自動選択）、300W最大 動作温度範囲 0∼55℃ 保管温度範囲25 −40∼71℃
衝撃および振動 MIL-STD-28800E Type III、Class 3に適合
EMC 伝導／放射性干渉、イミュニティは、IEC/EN
61326-1およびMIL-STD-461C Part 2、RE02に適合。 CISPR Pub 11/1997 Group 1 class Aの放射要件 に適合。 ストレージ・レジスタ メモリは、機器ステート、ユーザ・データ・ファイル、 掃引リスト・ファイル、波形シーケンスにより共有され ます。これらのファイルの数とサイズに依存しますが、 最大800個のメモリ・レジスタと10個のレジスタ・シ ーケンスを利用可能です。 セキュリティ ディスプレイ・ブランキング 互換性 Agilent Technologies 83550シリーズ・ミリ波ヘッド 8757Dスカラ・ネットワーク・アナライザ、 EPMシリーズ・パワー・メータ セルフテスト 内部診断ルーチンが、初期設定条件でほとんどのモジュ ール（超小型電子回路を含む）をテストします。各モジュ ールで、そのノード電圧が許容リミット内であれば、モ ジュールはテストに"Pass"します。 質量 ＜22kg（正味）、＜30kg（出荷時） 寸法 178mm（高さ）×426mm（幅）×498mm（奥行き） 推奨校正サイクル 24ヶ月 25 −20℃未満の温度で保管すると、機器ステートが失われる場合があります。
フロント・パネル・コネクタ
（特に記載のない限り、コネクタはす
べてBNC（メス）です）
26リア・パネル・コネクタ
（特に記載していない限り、コネクタ
はすべてBNC（メス）です）
27 RF出力 公称出力インピーダンス50Ω 20GHzモデルの場合 プレシジョンAPC-3.5（オス）またはN型（オプション 1ED付き） 40GHzモデルの場合 プレシジョン2.4mmオスの他に、2.4-2.4mmおよび 2.4-2.9mmメス・アダプタも付属しています。 ALC入力 負の外部ディテクタのレベリング用。公称入力インピー ダンス120kΩ、損傷レベル±15V LF出力（E8257Cのみ） 内部生成LF信号を出力 公称出力インピーダンス50Ω 外部入力1（E8257Cのみ） AM、FMまたはΦMのいずれかをドライブ。公称入力イ ンピーダンス50Ωまたは600Ω、損傷レベルは、 5Vrmsおよび10Vpeakです。 外部入力2（E8257Cのみ） AM、FMまたはΦMのいずれかをドライブ。公称入力イ ンピーダンス50Ωまたは600Ω、損傷レベルは5Vrms および10Vpeakです。 パルス／トリガ・ゲート入力 外部高速パルス変調用の入力信号を受信。 （E8257Cのみ） 内部パルス変調用の外部トリガ・パルス入力も受信。公 称値インピーダンス50Ω、損傷レベルは5Vrmsおよび 10Vpeakです。 パルス・ビデオ出力（E8257Cのみ）すべてのパルス・モードでRF出力に追随する信号を出 力します。TTLレベル互換、公称信号源インピーダンス 50Ω。 パルス同期出力（E8257Cのみ） 内部およびトリガ・パルス変調中に、公称50ns幅の同 期パルスを出力します。TTLレベル互換、公称信号源イ ンピーダンス50Ω。 補助インタフェース（デュアル・モード）RS-232シリアル通信およびマスタ／スレーブ信号源の 同期に使用（9ピン・サブミニチュア・メス・コネクタ）。 GPIB 互換デバイスとの通信が可能。LAN 10BaseT LAN通信が可能。
10MHz入力 外部基準（タイムベース）入力（標準の場合は1、2、2.5、 5、10MHz、オプションUNRの場合は10MHzのみ） を受信、公称入力インピーダンス50Ω。 損傷レベル＞＋10dBm 10MHz出力 内部または外部基準信号を出力します。公称出力インピ ーダンス50Ω。公称出力パワー＋8dBm 掃引出力（デュアル・モード） 掃引幅に関係なく、掃引スタート時の0Vから掃引の終 わりにおける＋10V（公称値）までのRFパワーまたは周 波数掃引に比例した電圧を供給します。 8757Dスカラ・ネットワーク・アナライザ（オプショ ン007）に接続した場合、等間隔の１usパルス（公称値） を選択された数だけランプ（アナログ）掃引全体で生成し ます。パルスの数は、8757Dからのリモート制御によ り、101∼1601の範囲内で設定可能です。 出力インピーダンス：＜1Ω、2000Ωのドライブが可能。
26 特に記載のない限り、ディジタル入力／出力は3.3V CMOSです。入力は、5V CMOS、3V CMOSま たはTTL電圧レベルに対応しています。
27 特に記載のない限り、ディジタル入力／出力は3.3V CMOSです。入力は、5V CMOS、3V CMOSま たはTTL電圧レベルに対応しています。
関連Agilentカタログ
ストップ掃引入力／出力 オープン・コレクタ、TTL互換入力／出力。ランプ掃引 動作では、掃引リトレースおよびバンドクロス間隔中は ロー・レベル（公称0V）を供給し、掃引の順方向部分で は高レベルを供給します。掃引は外部でグランドされる と停止し、ハイになると再開します。 トリガ出力（デュアル・モード） TTL信号を出力します。待ち時間の最初またはポイント・ トリガを待っている時はハイ、待ち時間が終わるまたは ポイント・トリガが受信されるとロー。ランプ掃引モー ドでは、ランプ掃引全体に渡る1601個の等間隔の1µs パルス（公称値）を供給します。LF出力を使用している 場合は、LF掃引の開始時に2µsのパルスを供給します。 トリガ入力 手動掃引モードでのポイントツーポイントでのトリガ 用、またはLF掃引の開始をトリガするTTL信号を受信 できます。損傷レベルは、≧＋10Vまたは≦−4V。 信号源モジュール・インタフェース バイアス、フラットネス補正、Agilentモデル83550 シリーズ・ミリ波信号源モジュールへの接続を提供。 信号源セトリング 信号発生器が新しい周波数またはパワー・レベルにセト リングした時点を示す出力トリガを供給します。 ハイはソースがセトリングしていないことを、ローは信 号源がセトリングしたことを示します。 Z軸ブランク／マーカ ランプ掃引中、リトレースおよびバンドスイッチ間隔中 に＋5V（公称値）を供給します。RF周波数がマーカ周波 数の場合に、−5V（公称値）を供給します。 EFC −5∼＋5Vに対して＞0.25ppm、入力インピーダンス： ＞1MΩ 『PSG Signal Generator』Brochue カタログ番号5988-7538EN『Agilent E8267C PSGベクトル信号発生器』Data Sheet カタログ番号5988-6632JA 『E8241A/44A/51A/54A PSGシリーズ パフォーマンス・シグナル・ジェネレータ デモ・ガイド』 カタログ番号5988-2414JA 『PSG Configuration Guide』 カタログ番号5988-7541EN 『E8241A/44A/51A/54A PSGシリーズパフォーマンス・シグナル・ジェネレータ』 カタログ番号5988-2567JA
『PSG Two-tone and Multitone Application Note AN 1410』 カタログ番号5988-7689EN
