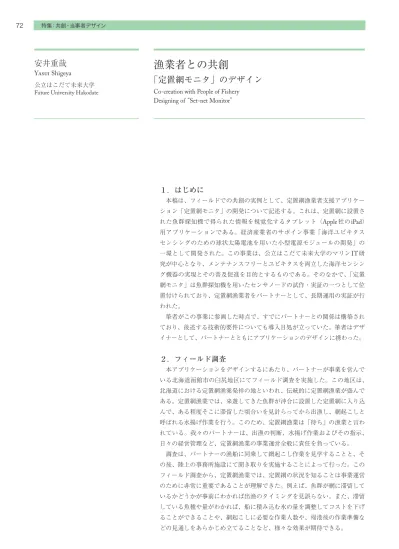

(1)72. 特集：共創・当事者デザイン. 安井重哉 Yasui Shigeya 公立はこだて未来大学. Future University Hakodate. 漁業者との共創「定置網モニタ」のデザイン Co-creation with People of Fishery Designing of“Set-net Monitor”. １．はじめに本稿は、フィールドでの共創の実例として、定置網漁業者支援アプリケーション「定置網モニタ」の開発について記述する。これは、定置網に設置された魚群探知機で得られた情報を視覚化するタブレット（Apple 社の iPad）. 用アプリケーションである。経済産業省のサポイン事業「海洋ユビキタス. センシングのための球状太陽電池を用いた小型電源モジュールの開発」の一環として開発された。この事業は、公立はこだて未来大学のマリン IT 研究が中心となり、メンテナンスフリーとユビキタスを両立した海洋センシング機器の実現とその普及促進を目的とするものである。そのなかで、「定置網モニタ」は魚群探知機を用いたセンサノードの試作・実証の一つとして位置付けられており、定置網漁業者をパートナーとして、長期運用の実証が行われた。筆者がこの事業に参画した時点で、すでにパートナーとの関係は構築されており、後述する技術的要件についても導入目処が立っていた。筆者はデザイナーとして、パートナーとともにアプリケーションのデザインに携わった。. ２．フィールド調査本アプリケーションをデザインするにあたり、パートナーが事業を営んでいる北海道函館市の臼尻地区にてフィールド調査を実施した。この地区は、北海道における定置網漁業発祥の地といわれ、伝統的に定置網漁業が盛んである。定置網漁業では、来遊してきた魚群が沖合に設置した定置網に入り込んで、ある程度そこに滞留した頃合いを見計らってから出漁し、網起こしと呼ばれる水揚げ作業を行う。このため、定置網漁業は「待ち」の漁業と言われている。我々のパートナーは、出漁の判断、水揚げ作業およびその指示、日々の経営管理など、定置網漁業の事業運営全般に責任を負っている。調査は、パートナーの漁船に同乗して網起こし作業を見学することと、その後、陸上の事務所施設にて聞き取りを実施することによって行った。このフィールド調査から、定置網漁業では、定置網の状況を知ることは事業運営のために非常に重要であることが理解できた。例えば、魚群が網に滞留しているかどうかが事前にわかれば出漁のタイミングを見誤らない。また、滞留している魚種や量がわかれば、船に積み込む氷の量を調整してコストを下げることができることや、網起こしに必要な作業人数や、帰港後の作業準備などの見通しをあらかじめ立てることなど、様々な効果が期待できる。.

(2) デザイン学研究特集号 Vol.26-2 No.100. そのため、当地では、定置網に魚群探知機を設置して網内の状況を知ることが行われてきた。魚群探知機とは、発射した超音波が対象物に反射して戻ってくるまでの時間や信号の強弱から、水中の魚群や海底の状況を画像として視覚化することのできる機器である。パートナーの漁業者は、これを、定置網内の魚群の通り道に１箇所、さらに最終的に魚群の滞留する箱網と呼ばれる部位にもう１箇所の、合計２箇所に設置していた。その当時にパートナーが用いていたシステムでは、この２箇所の魚群探知機から得られた信号が、数 km 離れた陸上にある事務所施設へ無線で送信され、そこで魚群探知. 機の画像を確認できるようになっていた。１箇所の魚群探知機の画像は、感熱ロール紙を用いたプリンターと CRT が左右に並べられて一組になった表. 示装置に出力される。この表示装置が２組あり、それを上下に並べることによって、２箇所の魚群探知機の画像が、時間軸を同期させて見比べられるように工夫してある（図１）。パートナーは出力された画像を以下のように活用していた。. 図１感熱ロール紙プリンター（左上）と CRT（右上）およびその配置（下）. ・画像に出現する、エコーの形状や強度、水深などのパターンの推移を判別し、例えば「イワシが10 t 入っている」というように、箱網内に滞留する. 魚種の推定や漁獲高の予測を行う。また、時間軸の同期した２箇所の画像を見比べることで、魚群の来遊速度や方向などを推測する。・特徴的なエコーパターンについては、感熱紙のプリントアウトをファイリ. 73.

(3) 74. 特集：共創・当事者デザイン. ングし、魚種の推定や漁獲高の予測の際にいつでも参照できるように、事務所施設内において管理する。プリントアウトには、どのエコーパターンがどのような魚種を表しているか、その時にどれくらいの漁獲高があったかなどを書き込む（図２）。. 図２エコーパターンのプリントアウト. ３．アプリケーション立案 3.1. パートナーの抱える課題と解決策. 無線技術に関する法改正や、感熱ロール紙の入手困難などによって、数年. 後には、当時のシステムを使用することができなくなるため、別の方式を用いたシステムに更新する必要があった。このことは、パートナーの抱えている懸念として調査を行う以前から明らかであった、そのため、本事業では、定置網内の２箇所に設置された魚群探知機の画像情報をやり取りするために、無線の代わりに携帯電話の通信回線とサーバーを用いることが技術的な要件として検討されており、そのための要素技術の開発が行われてきた。また、サーバーに蓄積された画像情報を閲覧する手段として携帯電話回線に接続できるタイプの iPad を用い、そのためのアプリケーションを開発す. ることも想定されていた。当時パートナーの利用していたシステムでは、無線や表示手段などの制約から、定置網の状況を知るために事務所施設まで赴く必要があった。しかし、このアプリケーションがあればパートナーをその制約から解放することができる。定置網内の魚群の状況を「いつでも、どこでも、誰でも」確認できるようになり、事業運営の柔軟性を高めることができる。この点については、調査時の聞き取りの際にも、パートナーの言葉に期待として現れることがあった。. 3.2. アプリケーション立案の枠組み. 以上のことがらを踏まえ、アプリケーション立案を具体化するプロセスに. 入った。ここで述べるアプリケーション立案とは、要求仕様を設定し、具体的な GUI にまとめるまでのプロセスのこととする。このプロセスにおいて、ワイアフレームスケッチのような試行錯誤の検討段階からパートナーに助言を求め、スケッチの修正を行いながら機能仕様を定めていった。特に、これまでのパートナーへの聞き取りから、定置網内の状況を知るための魚群探知.

(4) デザイン学研究特集号 Vol.26-2 No.100. 機の画像情報の表示手段と配置方法、得られた画像の活用方法等が理解できた。そこで見られた工夫は、これまでにパートナーが経験的に積み上げてきたものであり、合理的な裏付けのあるものであった。そのため、本アプリケーションの基本的な情報構造においてもそれを踏襲することとし、ワイアフレームスケッチや、より詳細なスケッチなどを用いてパートナーと共有を図った。. 3.3. UI デザイン. 以上のプロセスを経て、最終的にフィックスした UI スクリーンを図３に. 示す。以下の基本方針に則り、デザインした。. 図３アプリケーションの UI スクリーン. ・ユーザが魚群探知機の画像情報に集中できるために UI 上から余計な情報. となるような要素を排し、どういう状況でも確実に操作できるように、学習しやすく、記憶が容易で、エラーの起こりにくい直感的な UI にする。. ・ランドスケープモードで使用するアプリケーションとすることにより、限られた UI 面積の中でも魚群探知機の画像の表示比率が高まる UI レイアウトにする。. ・通信及び描画処理の負担とならないような UI 表現とレイアウトにする。. この UI の機能配置を図４に示す。UI は大きく魚群探知機画像表示部と操. 作部に分かれる。. 75.

(5) 76. 特集：共創・当事者デザイン. 図４ UI の機能配置. 魚群探知機画像表示部ここには、これまでパートナーが用いてきたシステムの情報構造を踏襲し、２箇所の魚群探知機から送られてくる画像を上下に並べて表示する。この上下の画像の時間軸は一致している。この画像は２つとも６秒ごとに更新され、順に左へ１ピクセルずつ自動的にスクロールする。画面の右端が最新の画像である。このエリア上で左右に画像をフリックした時に、あらかじめバッファしてある前後の画像を表示することにより、過去に遡るなど時間を行き来した魚群探知機画像を表示することができる。この時、上下の魚群探知機画像は一緒に動くため、時間軸の同期は保たれるようになっている。なお、１つの魚群探知機画像の縦幅は256ピクセルになっている。これは魚群探知機側が生成する画像サイズをそのまま用いているためである。これによって、画像のスケーリング処理をする必要がなくなり、端末側の描画にともなう負荷を低下させることができる。また、上下それぞれの魚群探知機画像の左下には、通常はそれぞれの魚群探知機設置箇所の海底の水深が表示されている。しかし、箱網に大量の魚群が滞留しているような場合には、この水深の値が大きく変化するように表示されることがあり、パートナーはこれを目安に出漁を判断することがある。また潮流が早いと、定置網の底が持ち上がり、水深の値が変動することがある。これは、定置網の設置状況に影響を与えてしまうため、何らかの対処を考慮する必要が出てくる。このように、パートナーにとってはこの水深の値を確認することは重要である。そのため、GUI の中でも最大サイズのフォントを用いて水深の値を表示することにした。操作部ここには「画面キャプチャ」「リロード」「日付移動」の三つの操作ボタンが存在している。.

(6) デザイン学研究特集号 Vol.26-2 No.100. 画面キャプチャ機能は、現在 iPad 上に表示されている画面をキャプチャ. し、iPad 内の特定ディレクトリに保存するものである。パートナーが、将来. 的に参考にしたいような特徴的なエコーパターンを保存したいときに用いる。保存された画像は iPad の内蔵アプリケーションである「写真」で閲覧. することができる。また、キャプチャ時には、画像に、日時の情報に加えて魚種名をタグ付けできる。このため、紙のプリントアウトを用いていた時よりも管理の容易さや検索性を高めることができる。また、この機能は、出漁前に最新の画面の状態をキャプチャしておくことで、回線の担保できない海上でもオフラインで使用することを可能にする。リロード機能は、操作中に通信が途切れるなど何らかの事情で、魚群探知機画像表示部の画像に欠損が生じた場合、通信回線を介して、もう一度現在表示中の魚群探知機画像表示部の画像を更新することができる。日付移動ボタンは、魚群探知機画像表示部の画像を左右にフリックするこ. とによっても、過去やその後の魚群探知機画像を表示することができるが、本ボタンを操作することにより、指定の日時を直接表示することができる。. ４．まとめ「定置網モニタ」は、その後、対象フィールドにおいて長期運用試験がなされ、ソフトウェアとハードウェアの両面において、製品化を想定した改良が施された。そして、現在は、三重県尾鷲市、静岡県熱海市、富山県氷見市など国内各地に運用地域が広がっている。また、エコー画像に現れたパターンに対する、機械学習を用いた魚種判別および漁獲量推定など、次の段階の研究へと発展している。これは、例えば、漁獲制限のあるクロマグロの幼魚が定置網に入っていることが判明した場合には、網を開放するか水揚げを行わないような判断をすることができるなど、資源保護の観点での取り組みとしても注目されている。このように、「定置網モニタ」の導入やその後の発展が順調に進んだ背景には、アプリケーション開発の早い段階からパートナーとシステムイメージを共有し、そこから得られた内容を開発にフィードバックしていく体制を持てたことの効果が大きいと考える。これによって、パートナーを開発プロセスから分断された受け身のユーザの立場に置くのではなく、開発プロセスの当事者の一人として巻き込むことができた。その結果、現場のワークフローにフィットし、かつ新たな体験価値を提供できる、発展性のあるアプリケーションの開発につながった。さらに、パートナー自身がシステムへ精通することで現場への導入のハードルを下げることができたのではないかと考える。【参考文献】和田雅昭，マリンスターズ：マリン IT の出帆：舟に乗り海に出た研究者のお話，公立はこだて未来大学出版会，2015．. Masaaki Wada, Shigeya Yasui, Ramadhona Saville, Katsumori Hatanaka,“The development of a remote fish , Proceedings of OCEANS - St. John’ s, Sustainable Fisheries Technologies finder system for set-net fishery”. 1, 6 pages in CD-ROM, 2014. 9.. 77.
