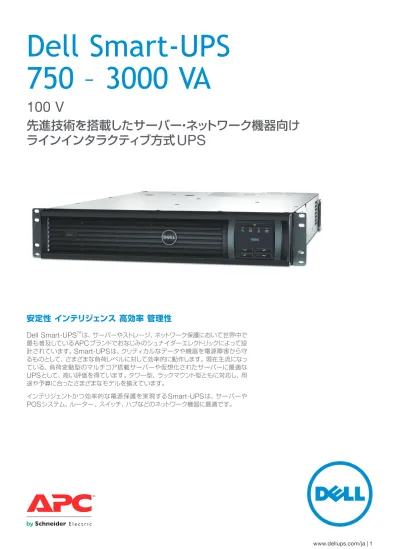

Dell_SU_750_3000_8P.indd

Dell Smart-UPS

750 – 3000 VA

100 V

先進技術を搭載したサーバー・ネットワーク機器向け

ラインインタラクティブ方式

UPS

安定性

インテリジェンス

高効率

管理性

Dell Smart-UPS

TM は、サーバーやストレージ、ネットワーク保護において世界中で 最も普及している

APC

ブランドでおなじみのシュナイダーエレクトリックによって設 計されています。

Smart-UPS

は、クリティカルなデータや機器を電源障害から守 るものとして、さまざまな負荷レベルに対して効率的に動作します。現在主流になっ ている、負荷変動型のマルチコア搭載サーバーや仮想化されたサーバーに最適な

UPS

として、高い評価を得ています。タワー型、ラックマウント型ともに対応し、用 途や予算に合ったさまざまなモデルを えています。 インテリジェントかつ効率的な電源保護を実現する

Smart-UPS

は、サーバーや

POS

システム、ルーター 、スイッチ、ハブなどのネットワーク機器に最適です。

Dell Smart-UPS Tower and Rack-mount 750 – 3000 VA

利用形態に合わせて最適化されたモデルで、

サーバーやストレージ、

POSシステムやネットワーク機器に最適です。

標準機能

高効率のグリーンモード： 効率化により、電力および冷却コス トを削減します。 緊急電源停止（

EPO

）： 火 災 などの 緊 急 時にリモ ートで

UPS

の電源を遮断します（

2,200

VA

以上の機種）。 英数字

LCD

ディスプレイ：

LCD

ディスプレイで設定が可能。さ らに直感的なインターフェースを使 い、詳細で正確な情報を提供します。 バッテリー交換： 簡単な方法でバッテリーの交換が 可能です。 高品質な電力： ノイ ズ、自 動 電 圧 調 整（

AVR

）、 サージ保護をフィルタリングするこ とで、非常に安定した電力条件を提 供します。 通信ポート： シリアル、

USB

、アクセサリカード用 の

SmartSlot

TM を装備しています。 高度なバッテリー管理： 温度補正される充電により寿命を 伸ばし、高度なアルゴリズムによっ て適切な交換期日を通知します。

[

DLT1500J

]

[

DLT1500RMJ2U

]

[

DLT1500RMJ2U

]

標準機能

Dell Smart-UPS

ディスプレイ

直感的でユーザビリティの高い

LCD

インターフェース

アクセサリー

Dell Smart-UPS の保証とサポートは、

APC

ブランドを有するシュナイダー

エレクトリックが提供します。さらにシュナイダーエレクトリックでは、以下の

製品含め、

Dell Smart-UPS

向けの広範なアクセサリーを提供しています。

管理カード

AP9630J: Network Management Card 2

AP9631J: Network Management Card 2 EM

AP9620: Legacy Communications SmartSlot Card

AP9613: Dry Contact I/O SmartSlot Card

DLX3000RMLVJ2U

用バッテリーパック

DLX120RMBPJ2U: Dell Smart-UPS X 120V

External Battery Pack Rack/Tower for Japan

その他のアクセサリー

AP98117J: USB cable for Smart-UPS

LCD

ディスプレイ：

UPS

の詳細な情報をスタンダードメニューまたはアド バンスメニューを選択して確認できます。 電力ステータス：

•

稼働モードと効率

•

負荷ボルトアンペア

/

ワット

/

アンペア

•

入力・出力電圧と周波数

•

バッテリー容量とバックアップ時間

•

エネルギーメーター、など 制御：

UPS

とアウトレットグループの設定 設定：

•

言語：日本語設定可能

•

電力品質設定

•

アラーム、待機時間、しきい値の設定 テストと診断： バッテリーとバックアップ時のキャリブレーションの開始 ログ： 直近の

10

件のログおよび障害の説明を確認 製品情報：

UPS

と交換用バッテリーの製品型番、シリアルナン バー、バッテリーのインストール、推奨される交換期日 簡易なステータス表示： オンライン、オンバッテリー、故障、バッテリー交換の

LED

で、ステータスを容易に特定できます。

ESC

ボタン：

1

つ前のメニューやスクリーンに戻る

Enter

ボタン： 設定の確定

Up/Down

ボタン： 設定を簡単に調節するための矢印キー AP9631J

Dell Smart-UPS

製品

UPS製品型番 DLT750J DLT1500J DLT1200RMJ1U DLT1500RMJ2U DLT3000RMJ2U DLX3000RMLVJ2U 出力 出力電力容量 （標準入力プラグ使用時） 500 W/750 VA 980 W/1200 VA 1000 W/1200 VA 1200 W/1200 VA 2400 W/2400 VA 2400 W/2400 VA 入力プラグ変更時 最大出力電力容量 − 980 W/1500 VA − 1200 W/1500 VA 2700 W/3000 VA − 定格出力電圧 100 V 100/110/120/127V 出力周波数 50/60 Hz ±2% （バッテリー運転時) 波形タイプ 正弦波

出力コンセント形状 （6） NEMA 5-15R （8） NEMA 5-15R （4） NEMA 5-15R （6） NEMA 5-15R （_（6₂）_） NEMA 5-15R _{NEMA 5-20R} （（33）） NEMA 5-15R NEMA 5-20R

（1） NEMA L5-30R 入力 定格入力電圧 100 V 100/110/120/127V 主操作用入力電源範囲 （最大可変範囲） 80-123V （70-125V） （86-120V 80-126V） 80-123V （70-125V） （83-154V83-154V）*100V設定時 入力周波数 50/60Hz（自動検出）

入力接続 NEMA 5-15P, コード長 1800mm NEMA 5-15P, コード長 2400mm NEMA L5-30P, コード長 2400mm

バッテリー

バッテリータイプ 小形シール鉛蓄電池（長寿命）

交換用バッテリー APCRBC137J APCRBC139J APCRBC88J APCRBC133J APCRBC145J APCRBC117J

推定バックアップ時間（時間：分） 200W ：22 1：24 ：27 ：55 1：23 1：30 500W ：05 ：23 ：12 ：19 ：34 ：40 700W ：12 ：07 ：12 ：23 ：27 1,000W ：04 ：07 ：15 ：17 1,400W ：09 ：11 1,600W ：07 ：09 最大負荷 ：04 ：06 ：04 ：05 ：02 ：04 通信と管理

インターフェースポート シリアル（RJ45）, USB, SmartSlot シリアル（RJ45）, USB, SmartSlot, EPO

コントロールパネルと 音によるアラーム オンバッテリーのアラーム、バッテリー残量の極端な低下を知らせるアラーム、設定可能な待機時間LEDによるステータス表示のついた英数字LCDディスプレイ： 緊急電源停止（EPO） なし なし なし なし あり あり サージ保護とフィルタリング 定格サージエネルギー 540J 459J 540J 540J 459J 600J フィルタリング準拠 フルタイム稼働のマルチポール・ノイズフィルタ：0.3%のIEEE サージ通過： クランプ応答時間ゼロ： UL® 1449準拠 物理仕様 最大高（mm） 167 225 45 86 86 87 最大幅（mm） 140 172 432 432 432 432 最大奥行き（mm） 359 439 665 468 661 667 総質量（kg） 13 26 24 28 44 39 適合性 認証 UL 1778, VCCI Class A 保証 3年間: UPSとバッテリー

Dell Smart-UPS On-Line

5000 VA

200 V

バックアップ時間を拡張できる

高密度のダブルコンバージョンオンライン方式

UPS

世界で最も厳しい電力条件において開発された

UPS

Dell Smart-UPS On-Line

は、サーバー、音声・データネットワーク、医療研究機関、 軽工業を対象とした、二重変換機能を備えた高密度の電源保護製品です。ビジネス や研究で使用されるミッションクリティカルなシステムでは、分単位ではなく数時間 にわたり電源を保護する必要があります。そのような場合でも、適切なバッテリーパッ クを使うことで、長時間におよぶ電源バックアップを実現します。付属の

UPS

管理 ソフトウェア

PowerChute

TM を使用することで、ネットワーク上で動作するシステ ムを、安全に自動シャットダウンすることができます。 本製品には、リモート管理のための統合ネットワーク管理カードが同梱されています。

Smart-UPS On-Line

は、広い入力電圧範囲や高精度な出力電圧、周波数調整、 内部バイパス、高調波抑制機能を搭載しており、厳しい電力環境で利用されている お客様から高い評価を得ています。

Dell Smart-UPS On-Line

は、タワー型として出荷されますが、同梱のレール取 付けキットにより簡単にラックに搭載できます。

環境モニタリングが可能な

UPS

ネットワーク管理カード

リモートで制御可能なユーザーインター フェース、ウェブブラウザ、

SNMP

、および

Telnet

を使った管理を提供し、無人での安 全なシャットダウンが可能です。

シリアル接続

素早く簡単に

UPS

の設定が可能です。

バックアップ時間の容易な拡張

必要に応じて、バックアップ時間を容易に 伸ばすことが可能です。

自動および手動のバイパスを装備

UPS

に障害が発生した場合にも、必要な 電力を途切れることなく供給します。

現場で交換可能な電力供給パネル

現場で容易に出力コンセントを変更できる ため、様々なニーズに適合できます。

1

1

2

2

3

3

4

4

5

5

管理カード

AP9613: Dry Contact I/O SmartSlot Card

変圧器

SURT004: APC Smart-UPS RT Rack/Tower Isolation/Step-Down Transformer

4600VA 200V/100V

バックプレートキット

SURT007: APC Smart-UPS RT 3/5/6 kVA Input/Output Hardwire Kit

レールキット

SURTRK2: APC Smart-UPS RT 19" Rail Kit for Smat-UPS RT 3/5/6/8/10 kVA

バッテリーパック

DLRT192RMXLBPJ3U: Dell Smart-US RT 192 V RM Battery Pack

サービスバイパスパネル

SBP5000RMT2U: Service Bypass Panel for Smart-UPS RT 5kVA; Output: (2)

L6-30R, (2) L6-20R

その他

SURT008: APC Smart-UPS RT 15ft Extension Cable for 192 V Battery Pack

[

AP9613

]

[

DLRT192RMXLBPJ3U

]

バッテリーパック数

1/2

負荷（

1750W

）

最大負荷（

3500W

）

(0) バッテリーパック 15 5 (1) バッテリーパック 61 27 (2) バッテリーパック 110 50 (3) バッテリーパック 161 75 (4) バッテリーパック 213 100

Dell Smart-UPS On-Line

製品

1/2

負荷と最大負荷の場合の推定バックアップ時間（分）

UPS

製品型番

DLRT5000RMXLJ3U

出力 トポロジ ダブルコンバージョンオンライン 定格出力電圧 200V 最大負荷での効率 最大92% 出力周波数（入力と同期） 50/60 Hz +/- 3 Hz ユーザが設定可能 出力電力容量 3500 W / 5000 VA 出力接続 （_（2₂）_） NEMA L6-20R _{NEMA L6-30R} 入力 （

2

）

NEMA L6-30R"

定格入力電圧 200V 入力周波数 45-65 Hz（自動検出） 入力接続 NEMA L6-30P バイパス 自動と手動（ビルトイン） バッテリー バッテリータイプ 小形シール鉛蓄電池 交換用バッテリー RBC44J バックアップ時間 下表をご参照ください。 通信と管理 インターフェースポート シリアル（DB9）, RJ-45 10/100 Base-T, SmartSlot インストール済みSamrtSlotカード AP9631J コントロールパネルと音によるアラーム LEDによるステータス表示 緊急電源停止（EPO） あり 物理仕様 ラックの高さ（インチ） 3U 最大高（mm） 130 最大幅（mm） 432 最大奥行き（mm） 705 総質量（kg） 58 適合性 認証 UL 1778, VCCI Class A 保証 3年間：UPSとバッテリー

[

AP9613

]

[

DLRT192RMXLBPJ3U

]

4

年・

5

年・

6

年保守付きモデル対応製品

4

年・

5

年・

6

年

製品保証延長サービス付きモデル

UPS

障害発生の際に、バッテリーを含む交換機器をお客様サイトへお送りします。無償保証期間終了後同じサービスを有償で延長す るサービスが含まれております。ハードウェア障害が生じた場合、翌営業日に交換品を出荷します。お客様ご自身で

UPS

本体交換作業 が可能な場合にご利用ください。

3

年、

5

年

翌営業日オンサイトサービス付きモデル

エンジニアによる現地交換サービスとなります。バッテリーを含む製品の障害を包括的にサポートしますので、割高で突発的な 出費を避けたい場合や、重い

UPS

交換、管理者のいない拠点での交換出張費や交換作業ミスなどの心配から解放されます。 仕様

4

年

5

年

6

年

Dell Smart-UPS 750VA LCD 100V DLT750J4W DLT750J5W DLT750J6W Dell Smart-UPS 1500VA LCD 100V DLT1500J4W DLT1500J5W DLT1500J6W Dell Smart-UPS 1200VA LCD RM 1U 100V DLT1200RMJ1U4W DLT1200RMJ1U5W DLT1200RMJ1U6W Dell Smart-UPS 1500VA LCD RM 2U 100V DLT1500RMJ2U4W DLT1500RMJ2U5W DLT1500RMJ2U6W Dell Smart-UPS 3000VA LCD RM 2U 100V DLT3000RMJ2U4W DLT3000RMJ2U5W DLT3000RMJ2U6W Dell Smart-UPS X 3000 Rack/Tower 100V DLX3000RMLVJ2U4W DLX3000RMLVJ2U5W DLX3000RMLVJ2U6W Dell Smart-UPS RT 5000VA RM 200V DLRT5000RMXLJ3U4W DLRT5000RMXLJ3U5W

-仕様

3

年

4

年

Dell Smart-UPS 750VA LCD 100V DLT750JOS3 DLT750JOS5 Dell Smart-UPS 1500VA LCD 100V DLT1500JOS3 DLT1500JOS5 Dell Smart-UPS 1200VA LCD RM 1U 100V DLT1200RMJ1UOS3 DLT1200RMJ1UOS5 Dell Smart-UPS 1500VA LCD RM 2U 100V DLT1500RMJ2UOS3 DLT1500RMJ2UOS5 Dell Smart-UPS 3000VA LCD RM 2U 100V DLT3000RMJ2UOS3 DLT3000RMJ2UOS5 Dell Smart-UPS X 3000 Rack/Tower 100V DLX3000RMLVJ2UOS3 DLX3000RMLVJ2UOS5 Dell Smart-UPS RT 5000VA RM 200V DLRT5000RMXLJ3UOS3 DLRT5000RMXLJ3UOS5
