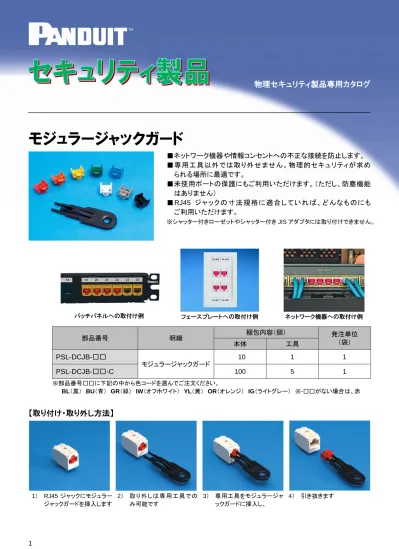

物理セキュリティ製品専用カタログ
モジュラージャックガード
■ネットワーク機器や情報コンセントへの不正な接続を防止します。 ■専用工具以外では取り外せません。物理的セキュリティが求め られる場所に最適です。 ■未使用ポートの保護にもご利用いただけます。（ただし、防塵機能 はありません） ■RJ45 ジャックの寸法規格に適合していれば、どんなものにも ご利用いただけます。 ※シャッター付きローゼットやシャッター付き JIS アダプタには取り付けできません。 部品番号 明細 梱包内容（個） 発注単位 （袋） 本体 工具 PSL-DCJB-□□ モジュラージャックガード 10 1 1 PSL-DCJB-□□-C 100 5 1 ※部品番号□□に下記の中から色コードを選んでご注文ください。BL（黒） BU（青） GR（緑） IW（オフホワイト） YL（黄） OR（オレンジ） IG（ライトグレー） ※-□□がない場合は、赤
【取り付け・取り外し方法】
1） RJ45 ジャックにモジュラー ジャックガードを挿入します 2） 取り外 しは専 用工具 での み可能です 3） 専用工具をモジュラージャ ックガードに挿入し、 4） 引き抜きます パッチパネルへの取付け例 フェースプレートへの取付け例 ネットワーク機器への取付け例セキュリティ製品
2パッチコードロック
ネットワーク コネクティビティ セキュリティの解決策
■パッチコードが故意、もしくは不測の事故によって、パッチパネルや 様々なネットワーク機器から外れることを防止できます。 ■コンパクトデザインで高密度の機器でも、隣接したポートへの干渉 なく使用可能です。 ■専用工具（添付品）を使用することにより、パッチコードロックを装着 したパッチコードを簡単に操作できます。 ■識別を容易にするために、6 色のカラーが標準で用意されています。 ■RJ45 型プラグに装着することができます。 ※シャッター付きローゼットやシャッター付き JIS アダプタには取り付けできません。 ※本製品は、すべてのパッチコード・プラグに対して、適合を保証しているわけではありません。 ※本製品は、パッチパネルや機器などから専用工具を使用せずに取り外しできない事を、完全に保証しているわけではありません。 ※接続先の機器や端末によっては取り付けができない場合があります。【パッチコードロック対応パンドウイット製パッチコード及びモジュラープラグ】
パッチコード 部品番号 モジュラープラグ 部品番号 カテゴリ 5E パッチコード UTPCH**M□□Y カテゴリ 5E モジュラープラグ MP588-L、MP588-C、MP588-M カテゴリ 6 パッチコード UTPSP**M□□Y カテゴリ 6 モジュラープラグ SP688-C カテゴリ 6A パッチコード UTP6A**M□□ シールド付きカテゴリ 5E モジュラープラグ MPS588-C カテゴリ 5E シールドパッチコード STPCH**MB□□ シールド付きカテゴリ 6 モジュラープラグ SPS688-C カテゴリ 6/10GIG シールドパッチコード STP6X**M□□ 部品番号 明細 梱包内容（個） 発注単位 （袋） 本体 工具 PSL-DCPLRX-□□ パッチコードロック 10 1 1 PSL-DCPLRX-□□-C 100 5 1 ※部品番号□□に下記の中から色コードを選んでご注文ください。BL（黒） BU（青） GR（緑） IW（オフホワイト） YL（黄） OR（オレンジ） IG（ライトグレー） ※-□□がない場合は、赤
パッチコードロックの取り扱い方法
【プラグへの取り付け方法】
【プラグからの取り外し方法】
工具の白いラインをパッチコードロッ クの白いラインに合わせます。 工具をパッチコードロックに挿入し、 時計回りに 90 度回転させます。マイ ナスドライバーか爪をパッチコードロ ック底部のロックキングタブの下に 入れます。（左記写真参照） ロ ッ キ ン グ タ ブ を 軽 く 持 ち 上 げ プ ラ グ を 引 き 抜 き ま す 。 プ ラ グ を 完全に取り外した後、工具を反時計 回りに 90 度回転させ引き抜きます。 ①工具の白いラインと本体の 白いラインを合わせ、時計 回りに 90 度回します。 ②そのままの状態でプラグをパッチ コードロックに挿入します。プラグ が完全に挿入されたことを確認 した後、工具を反時計回りに 90 度回転させ、本体のラインに合わ せてから引き抜きます。【モジュラージャックへの装着方法】
【パッチコードの取り外し方法】
パ ッ チ コ ードロ ッ ク が 装 着 さ れ た 状 態 で 、 プ ラ グ を 押すようにしてモジュラー ジャックに挿入します。 ケ ー ブ ル を 軽 く 引 っ 張 り 、 正 し く ロ ッ ク さ れ た こ と を 確認してください。 工具の白いラインをパッチコードロックの 白いラインに合わせます。工具をパッチ コードロックに挿入し、時計回りに180度 回転させます。そのままの状態でパッチ コードロックを掴んで、モジュラージャック から引き抜きます。工具を反時計回りに 180度回転させ、パッチコードロックから 工具を引き抜きます。3
パッチコードカラーバンド
■ 配線に取り付けて、識別に使用するアクセサリです。 ■ 独特なデザインで幅広いケーブル（直径 4.8～7.6mm）に対応可能 です。 ■ 取り付けが簡単な、シンプルなワンタッチ構造です。取り外しもでき ます。 ■ 後付け・位置修正が可能です。 ■ 周辺の配線に影響を与えないスリム形状です。 ■ 10 色のカラーによる色分け、および目視によるケーブル識別が可能です。 ■ ラベリングプリンタ用ラベルが使用できます。（製品サイズ：7.6mm 幅） 部品番号 明細 発注単位 （個） PCBAND□□-Q カラーバンド 25 ※部品番号□□に下記の中から色コードを選んでご注文ください。BL（黒） WH（白） EI（アイボリー） IG（ライトグレー） OR（オレンジ） RD（赤） BU（青） GR（緑） YL（黄） VL（紫）
ＬＣデュプレックスアダプタガード
■アダプタに差し込むことでアダプタを保護し、誤接続・損傷を防ぎます。 ■TIA/EIA-604-FOCIS-10に準拠したデバイスです。 ■全てのLCデュプレックスアダプタに取り付け可能です。 ■専用の取り外し工具を使用しないと、アダプタから外せない構造になっています。 部品番号 明細 梱包内容（個） 発注単位 （袋） 本体 工具 PSL-LCAB-□□ LC デュプレックス アダプタガード 10 1 1 PSL-LCAB-□□-C 100 5 1 ※部品番号□□に下記の中から色コードを選んでご注文ください。セキュリティ製品
4ＳＣアダプタガード
■アダプタに差し込むことでアダプタを保護し、誤接続・損傷を防ぎます。 ■TIA/EIA-604-FOCIS-3 に準拠した SC アダプタに取付可能です。 ■専用の取り外し工具を使用しないと、アダプタから取り外せない構造になっています。 部品番号 明細 梱包内容（個） 発注単位 （袋） 本体 工具 PSL-SCBD-□□ SC アダプタガード 10 1 1 PSL-SCBD-□□-C 100 5 1 ※部品番号□□に下記の中から色コードを選んでご注文ください。AG（緑） AQ（アクア） BL（黒） BU（青） EI（アイボリ） ※-□□がない場合は、赤
ＬＣセキュリティクリップ
■デュプレックスクリップと一体化したデザインです。 ■取り外し工具を使用しないと、コネクタはアダプタから外せない構造になっています。 ■Opti-Core™パッチコード及びKeyed LCパッチコードに取り付け可能です。 部品番号 明細 梱包内容（個） 色 発注単位 （個） 本体 工具 FLCCLIW-X LC セキュリティクリップ 10 1 オフホワイト 15
ＵＳＢ用ブロックアウトシリーズ
■USB ポートへの不正アクセスを防止するロックアウトデバイスです。 ■USB ポートからのウィルスの侵入やデータ流出のリスクを減少します。「Ａ」タイプＵＳＢ用（ＵＳＢ2.0、3.0 対応）
① 抜き差し可能タイプ
専用工具を使用することで抜き差しが可能です。 PSL-USBA、PSL-USBA-L② 恒久ブロックタイプ
装着すると取り外せません。ご注意ください。 PSL-PERM-USBA「Ｂ」タイプＵＳＢ用（ＵＳＢ2.0 対応）
①抜き差し可能タイプ
専用工具を使用することで抜き差しが 可能です。 PSL-USBB②恒久ブロックタイプ
装着すると取り外せません。ご注意ください。 PSL-PERM-USBB 部品番号 詳細 色 梱包内容 発注単位 （袋） 本体（個） 工具（個） PSL-USBA A タイプ USB 用ブロックアウト 抜き差し可能 赤 5 1 1 PSL-USBA-L 50 5 1 PSL-PERM-USBA 恒久的にブロック 10 ― 1 PSL-USBB B タイプ USB 用ブロックアウト 抜き差し可能 10 1 1 PSL-PERM-USBB 恒久的にブロック 10 ― 1【「Ａ」タイプＵＳＢ用ブロックアウトの取り付け・取り外し方法】
1） USB ポートに USB ブ ロックアウトの向きを合 わせて、赤い部分から 挿入します 2） 取り付け完了です 3） 取り外しは専用工具で のみ可能です。専用工 具の金属突起部分を、 USB ブロックアウトに 挿入します 4） 工具のスライドを前へ 移動させます 5） そのままの状態で工具 を引き抜きます ※PC 等の一般的な USB ポートでは、上記取り付け方法とは USB ブロックアウトの向きが上下逆向きになります。セキュリティ製品
6Ｋｅｙｅｄ ＬＣファイバーシステム
■色別コネクタ/アダプタ機能により、異なる色のアダプタや通常の アダプタへの接続を防止します。 ■セキュリティクリップ*による人為的な取り外しや移設を防止する こともできます。 *専用工具でのみ取り外し可能です。豊富な製品群
Ｋｅｙｅｄ ＬＣ Ｏｐｔｉｃａｍ
TM研磨済みコネクタ
■ ア ダ プ タ ・ コ ネ ク タ 共 に 色 別 に 個 別 の 凹 凸 を 設けて、セキュリティ性の向上を実現しました。Ｋｅｙｅｄ ＬＣ Ｏｐｔｉ-Ｃｏｒｅ
TMパッチコード＆ピッグテール
■OM3、OM2、OM1、OS1のラインナップがあります。 ―パッチコード（ライザー）…3種類の組み合わせが可能です。〔Keyed LC-Keyed LC、Keyed LC-LC、Keyed LC-SC〕 ―ピッグテール…シンプレックスKeyed LCコネクタ付き（900μmバッファーケーブル） …デュプレックスKeyed LCコネクタ付き（1.6mmジャケットケーブル） ■ケーブル長は、1・2・3・4・5・6・7・8・9・10・15・20・30mを取り揃えています。
Ｋｅｙｅｄ ＬＣ Ｏｐｔｉｃｏｍ
TMファイバーアダプタパネル（ＦＡＰ）
■ファイバーアダプタパネル（FAP）に同色の Keyed LC コネクタを実装できます。 ■Keyed LC パッチコード及びピッグテールと共に使用することでセキュリティ性の向上 を実現することができます。 ■6 心、8 心、12 心用の 3 種類のラインナップです。 ■黒、赤、緑、黄、橙、濃紺の 6 色が揃っています。Ｋｅｙｅｄ ＬＣ Ｍｉｎｉ‐Ｃｏｍ
TMアダプタモジュール
■ Keyed LC パッチコード及びピッグテールと共に使用することで、セキュリティ性の 向上を実現することができます。 ■ アダプタは、前面・背面ともに Keyed デザインです。 ■ 黒、赤、緑、黄、橙、濃紺の 6 色が揃っています。7
Ｋｅｙｅｄ ＬＣ Ｏｐｔｉｃａｍ
TM研磨済みコネクタ
部品番号 詳細 梱包数 FLCSSC□□□ シングルモード シンプレックス Keyed LC コネクタ 900µm ブーツ付 1 FLCSMC■□□□ マルチモード シンプレックス Keyed LC コネクタ 900µm ブーツ付 1 ※■には、ファイバータイプが入ります。 6=62.5/125µm（OM1） 5=50/125µm（OM2） X=10GIG 50/125µm（OM3） ※1 つ目の S を D に変えることで、デュプレックスコネクタ対応になります。Ｋｅｙｅｄ ＬＣ Ｏｐｔｉｃｏｍ
TMファイバーアダプタパネル（ＦＡＰ）
部品番号 詳細 梱包数 FAP■■W□□□DLCZ Keyed LC デュプレックスアダプタパネル 1 ※■■には、心数が入ります。 6=12 心、8=16 心、12=24 心Ｋｅｙｅｄ ＬＣ Ｍｉｎｉ‐Ｃｏｍ
TMアダプタモジュール
部品番号 詳細 梱包数 CMD□□□LCZ■■ Keyed LC デュプレックスアダプタモジュール 1 ※■■には、モジュールの色が入ります。 AW＝白、BL＝黒、BU＝青、EI＝アイボリー、IW＝オフホワイト【□□□にはキータイプの色コードが入ります。 ABL（黒） BRD（赤） CGR（緑） DYL（黄） EOR（橙） FDB（濃紺）】
Ｋｅｙｅｄ ＬＣ Ｏｐｔｉ‐Ｃｏｒｅ
TMパッチコード＆ピッグテール
部品番号 詳細 色 梱包数 部品番号 詳細 色 梱包数 F□E10A-10AM■■ Opti-Core™ ファイバーパッチコード （両端 Keyed LC コネクタ） 黒 1 F□B10A-NM■■ 片端シンプレックス Keyed LC コネクタ 付きピッグテール （900μm バッファー ケーブル） 黒 1 F□E10B-10BM■■ 赤 1 F□B10B-NM■■ 赤 1 F□E10C-10CM■■ 緑 1 F□B10C-NM■■ 緑 1 F□E10D-10DM■■ 黄 1 F□B10D-NM■■ 黄 1 F□E10E-10EM■■ 橙 1 F□B10E-NM■■ 橙 1 F□E10F-10FM■■ 濃紺 1 F□B10F-NM■■ 濃紺 1 F□E10A-10M■■ Opti-Core ™ ファイバーパッチコード （片端 Keyed LC コネクタ、 片端 LC コネクタ） 黒 1 F□PE10A-NM■■ 片端デュプレックス Keyed LC コネクタ 付きピッグテール （1.6mm ジャケット ケーブル） 黒 1 F□E10B-10M■■ 赤 1 F□PE10B-NM■■ 赤 1 F□E10C-10M■■ 緑 1 F□PE10C-NM■■ 緑 1 F□E10D-10M■■ 黄 1 F□PE10D-NM■■ 黄 1 F□E10E-10M■■ 橙 1 F□PE10E-NM■■ 橙 1 F□E10F-10M■■ 濃紺 1 F□PE10F-NM■■ 濃紺 1 F□E3-10AM■■ Opti-Core ™ ファイバーパッチコード （片端 Keyed LC コネクタ、 片端 SC コネクタ） 黒 1 F□E3-10BM■■ 赤 1 F□E3-10CM■■ 緑 1 F□E3-10DM■■ 黄 1 F□E3-10EM■■ 橙 1 F□E3-10FM■■ 濃紺 1 ※□には、ファイバーの種類が入ります。 6=62.5/125µm（OM1）、5=50/125μm（OM2）、X=10GIG 50/125μm（OM3）、9=9/125μm（OS1） ※■■には、ケーブル長（m）が入ります。 1・2・3・4・5・6・7・8・9・10・15・20・30セキュリティ製品
8Ｋｅｙｅｄ Ｃｏｐｐｅｒ Ｓｏｌｕｔｉｏｎ
■既存のパッチコード、モジュラージャックにセキュリティ性をプラスした製品です。 ■プラグ・コネクタが色別に 6 種類あり、同色同士のみ接続可能です。 ■このシステムにより、意図的な誤接続を防止できます。 ■Keyed モジュラージャックは、すべての Mini-Com™シリーズのボックス、パネル、フェースプレートに取り付け可能です。Ｋｅｙｅｄ モジュラージャック
部品番号 明細 梱包数 CJK6X88TG■■ TX6ATM 10GigTMカテゴリ 6A モジュラージャック 1 CJSK6X88TG■■ TX6ATM 10GigTMカテゴリ 6A シールド付きモジュラージャック 1 CJK688TG■■ TX6TM カテゴリ 6 モジュラージャック 1 CJSK688TG■■ TX6TM カテゴリ 6 シールド付きモジュラージャック 1 CJK5E88TG■■ TX5eTM カテゴリ 5E モジュラージャック 1 CJSK5E88TG■■ TX5eTM カテゴリ 5E シールド付きモジュラージャック 1 ※部品番号■■に右記の中から色コードを選んでご注文ください。 BL（黒） RD（赤） GR（緑） YL（黄） OR（橙） BU（青）Ｋｅｙｅｄ パッチコード
部品番号 明細 梱包数
UTPK6A□M■■ TX6ATM 10GigTMカテゴリ 6A パッチコード 1 STPK6X□M■■ TX6ATM 10GigTMカテゴリ 6A シールド付きパッチコード 1 UTPKSP□M■■ TX6TM カテゴリ 6 パッチコード 1 UTPKCH□M■■ TX5eTM カテゴリ 5E パッチコード 1 STPKCH□M■■ TX5eTM カテゴリ 5E シールド付きパッチコード 1 ※部品番号□に右記からケーブル長を選んでご注文ください。 1・2・3・5・7・10（m）
※部品番号■■に下記の中から色コードを選んでご注文ください。 BL（黒） RD（赤） GR（緑） YL（黄） OR（橙） BU（青）
