Microsoft PowerPoint - ネットアナの基礎セミナー.ppt

(1)

1,0 1,5 2 3 4 5 6 8 10 20 50 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0,1 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 _0,9 1,0 1,5 2 3 4 5 6 8 10 20 50 00 0,2 0,4 0,6 0,8 1 0,2 0,4 0,6 0,8 1 0,8 0,6 0,4 0,2 0,2 0,4 0,6 0,8 1 1,5 2 3 4 5 6 10 20 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 0, 50 0 ,49 0,4 8 0,47 0,46 0,45 0,44 0,43 0 ,42 0,41 0,40 0,39 0,38 0,37 _0,36 0,35 0,34 0,33 0,32 0,31 0,3₀ 0,2₉ 0_,2 8 0_,2 7 0,2₆ 0,2 5 0,25 0 ,2 4 0 ,2 3 0 ,2 2 0,2 1 0,2 0 0,1 9 0,1 8 0,1 7 0,1 6 0,1 5 0,1 4 0,1 3 0,1 2 0,1 1 0,1 0 0,0 9 0,0 8 0,0 7 0, 06 0, 05 0, 04 0 ,0 3 0 ,0 2 0, 0 1 0, 49 0 ,4 8 0, 47 0, 46 0, 45 0, 44 0,4 3 0,4 2 0,4 1 0,01 0, 02 0,0 3 0,04 0,05 0,06 0,18 0,17 0,16 0,15 0,14 0,13 0,12 0,11 0,10 0,09 0,08 0,07 0 ,21 0 ,20 0,19 0,22 0_,2 3 0,2₄ 0,2 6 0 ,2 7 0, 2 8 0,2 9 0,3 0 0,3 1 0,3 3 0,3 2 0,3 7 6 0,3 0,3 5 0,3 4 0,3 8 0,3 9 0,4 0

S

₁₁

_S

₂₂

S

₂₁

S

₁₂

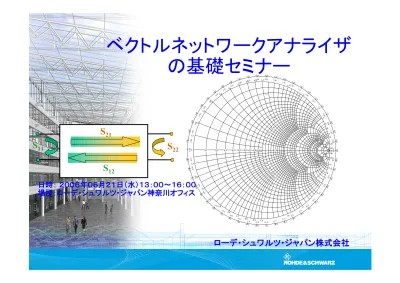

ベクトルネットワークアナライザ

の基礎セミナー

ローデ・シュワルツ・ジャパン株式会社

日時：２００６年０６月２１日（水）１３：００～１６：００

場所：ローデ・シュワルツ・ジャパン神奈川オフィス

(2)

ローデ・シュワルツ・ジャパン株式会社

東京オフィス

〒

160-0023 東京都新宿区西新宿7-11-18

711ビルディング

Phone:03-5925-0721

FAX: 03-5925-1285

E-mail:

Tomoyuki.Hiro@rsjp.rohde-schwarz.com

Internet:www.rohde-schwarz.co.jp

サービス受付

0120-138-065

E-mail:service.rsjp@rohde-schwarz.com

廣智之

シニア・エンジニア

(3)

セミナーの前に

近年ネットワークアナライザ(以下ネットアナ)の技術は目覚しく発達して来ました。つい10年位前までは、Sパラメータテストセットが内蔵され便利になってきたと思ったら 2ポートのネットアナのはずがいつの間にか、3ポート、4ポート、8ポートと今までの常識を覆すようなネットアナが市場に出てきました。また、ネットアナを校正する校正キットに関しても、マニュアル校正キットから、2ポートの自動校正キット、4ポートの自動校正キット、さらには8ポートの校正ｷｯﾄと校正キットも進化をしてきています。このセミナーではネットアナの歴史や内部構造から、周辺機器に関することまで基礎的なことを紹介していきます。

(4)

1.高周波コネクタについて

2.ネットアナ基本概念

3.キャリブレーション(校正)

4.ネットアナの基礎

5.VNAを使用したアプリケーション

6.タイムドメイン

(5)

(6)

1.コネクタの歴史と特長 2. コネクタの名称について 3. コネクタ別の特長

コネクタの歴史

1950年代-BNC、TNC、SMA

1960年代－14mmコネクタ、APC-7mm

1970年代-APC3.5mm (HP社、アンフェノール社共同開発)

1972年-2.92mm

(Maury社の開発)

1983年-Kコネクタ(2.92mm)

(Wiltron社

*②

のKとして登録)

**1986年-APC-2.4mm *①**

**、2.4mm *①**

**、1.85mm *①**

1988年-Vコネクタ(1.85mm)

(HP社特許を放棄、Wiltron社として登録)

1989年-1.0mmコネクタ

(HP社の開発)

*①HPとアンフェノール社の共同開発 *②Wiltron社は1991年アンリツに買収されアンリツアメリカとなる。 5. まとめ 4. トルクレンチ

(7)

周波数と波長

３×１０

３

_３×１０

６

_３×１０

９

_１×１０

１１

[Hz]

３ｋ

３Ｍ

３Ｇ

１００G

周波数

１０ｃｍ

３ｍｍ

１００ｋｍ

１００ｍ

波長

例題１：携帯電話で使用される８００ＭＨｚ

この周波数の波長は？

AM

ラジオ

１０００ｋＨｚ

ＦＭラジオ

８０-９０ＭＨｚ

ＴＶ

１００-４００ＭＨｚ

携帯電話

８００ＭＨｚ

ＢＳ放送

１２ＧＨｚ

λ[m]＝ｖ［ｍ／ｓ］／ｆ［Ｈｚ］

波長

：λ [m]

周波数：ｆ［Ｈｚ］

ｖ＝３×１０

８

_{［ｍ／ｓ］}

（真空中の光の速度）

λ [m]＝３×１０

８

_{／８００× １０}

６

携帯電話

２GＨｚ帯

車間通信

７６GＨｚ帯

5. まとめ 4. トルクレンチ

(8)

コネクタの周波数とインピーダンス

D

d

特性インピーダンスは内部導体と外部導体径の比で決定

Z＝60／εr＊lｎ(D／ｄ)

外導体の内径：D 内導体の外径：ｄ

カットオフ周波数は同軸の太さで決定

F＝１９／εr＾0.5＊（ｄ＋D）

εr

εr ：誘電率（空気＝約１）

コネクタやケーブルのインピーダンス、

カットオフ周波数は中心ピンの外形

（ｄ）、外部導体の内径（D）、中心導体

と外部導体の間にある、誘電体（ εr）

で決まります。

コネクタの名称（＊＊ｍｍ）は外部導体

の内径（D）の長さをあらわしています。

(9)

コネクタの種類と周波数対応

コネクタの周波数対応

2.7 3 4 8 18 18 18 34 40 50 65 110 0 20 40 60 80 100 120 F(75Ω) N(75Ω) BNC 7/16DIN N PC-7 SMA PC-3.5mm PC-2.92mm PC-2.4mm PC-1.85mm PC-1.0mm コネクタタイプ対応周波数(GHz) 周波数(GHz) 2.7 3 4 8 18 18 18 34 40 50 65 110 F(75 Ω) N(7 5Ω) BNC 7/16 DIN N PC-7 SM A PC-3.5 mm PC-2.92 mm PC-2.4 mm PC-1.85 mm PC-1.0 mm 5. まとめ 4. トルクレンチ

(10)

コネクタタイプの呼び方について

オス(プラグ)タイプコネクタ

表現方法

MALE(m)、PLUG(P) 、オス、プラグ

コネクタをのぞくとピンが突き出ています。

海外では通常MALEを使用しています。

メス(ジャック)タイプコネクタ

表現方法

FEMALE(f)、JACK(J) 、メス、ジャック

コネクタをのぞくと、中心ピンが受け入れられるように

穴が開いています。

海外では通常FEMALEを使用しています。

メスオス 5. まとめ 4. トルクレンチ

(11)

コネクタ間の接続について

コネクタ接続互換のあるもの

SMA

PC-2.92mm

（Kコネクタ）

PC-3.5mm

PC-2.4mm

PC-1.85mm

（Vコネクタ）

注意点

上記のコネクタ群は接続可能です。

接続した場合、上限周波数は、下位のコネクタの周波数範囲となります。

例）

SMAコネクタとPC-2.92ｍｍを接続した場合は上限周波数が１８GHｚとなります。

1.0mm

1.1mm

W1コネクタ

(12)

コネクタの名称

APC、GPC、PCの違いについて

・APC：

Amphenol Precision Connector

（アンフェノール社登録商標）

・GPC：

General Precision Connector

(一般的に使われている名前）

アンフェノール社の商標を使用できないメーカが、A（Amphenorl)の部分を

G(General）(一般)の名前をつけて使用しています。

・PC：

Precision Connector

(R&Sでの呼び方）

R&SではこのGを取り除きPCとしてコネクタの

名前を使用しています。

K,V,Wコネクタについて

・Kコネクタ：アンリツ㈱(旧Wiltron社登録商標）

(2.92mmコネクタ)

・Vコネクタ：アンリツ㈱(旧Wiltron社登録商標）

(1.85mmコネクタ)

・W1コネクタ：アンリツ㈱(アンリツ社登録商標）

(1.1mmコネクタ)

(13)

BNCコネクタ

周波数範囲：DC～4GHｚ

NWAで使用している周波数範囲：DC～500MHz

インピーダンス：50Ω、75Ω

50Ω型：ケーブルに3D

-2Vもしくは

RG58と記述されています。

75Ω型：ケーブルに3C

-2Vもしくは

RG59と記述されています。

特長

リファレンス信号接続、トリガ信号、画像信号など

注意点

BNCコネクタの50Ωと75Ωは接続しても壊れませんが

信号レベルが落ちるなどの、影響が出ますので、十分

気をつけて、使用しなければなりません。

コネクタの上限周波数は4GHzですが、実際の測定系でこのコネクタは

使用しません。上限周波数は数100MHzです。

BNC(50Ω)

BNC(75Ω)

(14)

F型コネクタ

周波数範囲：DC～2.7GHｚ

インピーダンス：75Ω

特長

使用用途：TVの周辺機器には

よく使用されている。

注意点

NWA、SPAでの要求がたまにありますが、このコネクタのままでは

使用できません。

まず、周波数変換パッドを使用し、N型（50Ω）からN型（75Ω）へ変換、

その後、N型（75Ω）-F型（75Ω）の変換アダプタを装着して

測定を行います。

(15)

7/16DINコネクタ

周波数範囲：DC～8GHｚ

インピーダンス：50Ω

特長

携帯電話用の基地局など、

ハイパワーで使用する時に

使います。

変換可能なコネクタ

PC-7ｍｍ、N型コネクタ

注意点

基地局メンテナンスをする時にこのコネクタになっているので、

ネットアナなどの測定器を使用する場合は入力コネクタを

7/16DINに変更する必要があります。

(16)

PC-7mmコネクタ

周波数範囲：DC～18GHｚ

インピーダンス：50Ω

特長

このコネクタはオス、メスの違いが無いフラットな

コネクタです。

変換可能なコネクタ

PC-3.5mm、N型コネクタ

注意点

オス、メスが無いコネクタのため、接続に気をつけないと、中心ピンが

接触せず、信号を通さないことがあります。

(17)

N型コネクタ

周波数範囲：DC～18GHｚ(50Ω)

：DC～３GHｚ(75Ω)

インピーダンス：50Ω、75Ω

変換可能なコネクタ

N型からSMAに変換（50Ωのみ）

N型からBNCに変換（50Ω、75Ω）

N型からF型に変換（75Ωのみ）

注意点

N型コネクタの50Ωと75Ω接続をすると、75Ω型のN型コネクタが

壊れます。コネクタをのぞいて見ますと、75Ωの中心ピンが、50Ωに比べて

細くなっています。RAMやRAZを使用する際には十分注意してください。

周波数限界は18GHzですが、メーカによっては8GHzのものや１２GHz

までのものもあります。

N型(50Ω)

N型(75Ω)

(18)

SMA型コネクタ

周波数範囲：DC～18GHｚ

インピーダンス：50Ω

特長

誘電体(中心ピンと外部導体の間）に

テフロン(白いプラスチックのようなもの)

で覆われています。

変換可能なコネクタ

SMAからN型に変換

SMAからBNCに変換

注意点

周波数限界は18GHzですが、メーカによっては8GHzのものや12GHz

までのコネクタもあります。

(19)

PC-3.5mm型コネクタ

周波数範囲：DC～34GHｚ

インピーダンス：50Ω

特長

以前は上限周波数が26.5GHｚだったが、現在

は34GHzまで使用することが可能です。

変換可能なコネクタ

PC-1.85mmからPC-3.5mmに変換

PC-2.4mmからPC-3.5mmに変換

注意点

上限周波数は34GHzまで延びてきましたが、メーカによっては上限

周波数が26.5GHzのものや、30GHzのものがあるため、使用する

時には、コネクタの上限周波数を確認してから使用することが必要です。

(20)

PC-2.92mm(K)コネクタ

周波数範囲：DC～40GHｚ

インピーダンス：50Ω

特長

コネクタの周波数は46GHですが、R&S、アン

リツ社のNWAが40GHzのNWAで対応したため

、コネクタの上限周波数が40GHzと勘違いし

ているかもしれませんが実際は46GHzまで使

用することが可能です。

注意点

SMA、PC-3.5mmとのコネクタ互換性があり、

PC-2.92mm(K)とSMA、PC-3.5mmを直接接続しての測定も可能です。

ただしこの場合の上限周波数は接続している低い周波数のコネクタの

周波数になります。

アジレント社のNWA（４０GHｚ)はGPC-2.4mmを使用しているため、

SMA、PC-3.5mmへの直接接続が出来ないため低い周波数を使用する場合には

(21)

PC-2.4mmコネクタ

PC-2.4mm コネクタ PC-2.92mm_コネクタ

周波数範囲：DC～50GHｚ

インピーダンス：50Ω

特長

R&Sの５０GHz FSU 50 でも使用されています。

アジレント40GHz、50GHzNWAではこの2.4mmコ

ネクタを使用しています。

変換可能なコネクタ

PC-3.5mmに変換できます。

注意点

SMA、PC-3.5mm、PC-2.92mmとのコネクタ互換性が無いため、

使用する際は変換アダプタが必要となります。

(22)

PC-1.85mm(V)コネクタ

周波数範囲：DC～65(67)GHｚ

インピーダンス：50Ω

R&S：SMR50、SMR60で使用

変換可能なコネクタ

PC-3.5mmに変換できます。

注意点

SMA、PC-3.5mm、PC-2.92mmとのコネクタ互換性が無いため、

使用する際は変換アダプタが必要となります。

(23)

1.0mm、1.1mm(W1)コネクタ

周波数範囲：DC～110GHｚ

インピーダンス：50Ω

特長

通常110GHzのNWAミリ波システムで使用され

ています。

アンリツ社ではW1(1.1mm)

アジレント社では1mmを提供しています。

注意点

この1mm、1.1mmコネクタの着脱回数は100回程度を保証していますが

実際に使用する際には中心ピン接続に気をつけないと、すぐに壊れてしまいます。

(24)

1.コネクタの歴史と特長 2. コネクタの名称について 3. コネクタ別の特長 5. まとめ 4. トルクレンチ

トルクレンチについて

使用するコネクタタイプ

SMA、PC3.5mm、K、PC2.4mm、V、

PC1.85mm、PC1mm、PC1.1mm

(ただしSMA、PC3.5mm、K、PC2.4mm、V、PC1.85mmは外 形寸法が同じなので同じトルクレンチを使用します。)

どれくらいのトルクなのか？

トルクレンチの規格によって異なる

コネクタ締め付け位置から8インチ離れたところで、

1ポンド(約４５０ｇ)の重さがかかったときに曲がる仕

組みになっている。

(25)

まとめ

・コネクタは周波数、インピーダンスに合ったもの

を使用してください。

・種類の違うコネクタを使用する場合は上限周波数を

確認してから使用してください。

・ケーブルとアッセンブリーした場合、上限周波数が

変わることがあります。

・ケーブルを接続する時にはトルクレンチを使用し

規定のトルクで接続してください。

(26)

1.高周波コネクタについて

2.ネットアナの基本概念

3.キャリブレーション(校正)

4.ネットアナの基礎

5.VNAを使用したアプリケーション

6.タイムドメイン

(27)

1,0 1,5 2 3 4 5 6 8 10 20 50 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0,1 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 _0,9 1,0 1,5 2 3 4 5 6 8 10 20 50 00 0,2 0,4 0,6 0,8 1 0,2 0,4 0,6 0,8 1 0,8 0,6 0,4 0,2 0,2 0,4 0,6 0,8 1 1,5 2 3 4 5 6 10 20 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 0, 50 0 ,49 0,4 8 0,47 0,46 0,45 0,44 0,43 0 ,42 0,41 0,40 0,39 0,38 0,37 _0,36 0,35 0,34 0,33 0,32 0,31 0,3₀ 0,2₉ 0_,2 8 0_,2 7 0,2₆ 0,2 5 0,25 0 ,2 4 0 ,2 3 0 ,2 2 0,2 1 0,2 0 0,1 9 0,1 8 0,1 7 0,1 6 0,1 5 0,1 4 0,1 3 0,1 2 0,1 1 0,1 0 0,0 9 0,0 8 0,0 7 0, 06 0, 05 0, 04 0 ,0 3 0 ,0 2 0, 0 1 0, 49 0 ,4 8 0, 47 0, 46 0, 45 0, 44 0,4 3 0,4 2 0,4 1 0,01 0, 02 0,0 3 0,04 0,05 0,06 0,18 0,17 0,16 0,15 0,14 0,13 0,12 0,11 0,10 0,09 0,08 0,07 0 ,21 0 ,20 0,19 0,22 0_,2 3 0,2₄ 0,2 6 0 ,2 7 0, 2 8 0,2 9 0,3 0 0,3 1 0,3 3 0,3 2 0,3 7 6 0,3 0,3 5 0,3 4 0,3 8 0,3 9 0,4 0

S

₁₁

_S

₂₂

S

₂₁

S

₁₂

ネットワークアナライザの

基本概念

(28)

１．ネットアナとは？ 2. ネットワークアナライザの歴史 3. ベクトルとスカラの違い 5. 用語についてこの言い方は、30年以上前から使われている言い方で、現在皆様が使用しているネットワークよりも昔から使っています。ネットワークアナライザは日本語に直すと、“回路網解析器”となります。ですからネットワークを現在の言葉で言うと、サーキット（回路）というようなイメージになります。ネットワークアナライザは電気回路設計をしている人すべてに必要とされている測定器です。また最近では、この機能を応用した測定、アンテナ測定、材料測定、プローバステーションを使用した測定などさまざまな分野で使われています。ネットワークアナライザにはベクトルネットワークアナライザとスカラネットワークアナライザがあり現在ネットアナと呼ばれているものはほとんどがベクトルネットワークアナライザです。またスペアナで使用されている、TGはスカラネットワークアナライザに属します。

ネットワークアナライザとは

4. ネットアナの原理

(29)

2.ネットワークアナライザの歴史

SG

SPA

Ref

２－１．SG、SPAを使用した測定

・古くから使われている測定方法

・現在でも使用されています。

利点

・測定系が組みやすい。

欠点

・伝送測定もしくは反射測定しか

出来ない。（反射測定はブリッジが必要）

・位相測定が出来ない。

・インピーダンス設計が５０Ωで出来ている。

１．ネットアナとは？ 2. ネットワークアナライザの歴史 3. ベクトルとスカラの違い 5. 用語について 4. ネットアナの原理

DUT

(30)

2.ネットワークアナライザの歴史

２－２．スカラネットワークアナライザ

・SGとセンサーを組み合わせて使用

・SGの周波数とセンサーの周波数で性能が決まります。

・SGとSNAが一体型のものもあります。

・R&Sにはありません。

SG

SNA

Ref

センサ

利点

・低価格である。

・オートテスタを使用することにより

伝送、反射測定が一度に出来る。

欠点

・伝送測定もしくは反射測定しか

出来ない。

・位相測定が出来ない。

・ダイナミックレンジが少ない

（センサに依存する）

(31)

2.ネットワークアナライザの歴史

２－３．ベクトルネットワークアナライザ（

ブリッジ無し

）

DUT

・送信系と受信系が一体型。

・初期型は受信部が1個、現在は最低2個。

・ディジタル掃引型。

・現在低周波数のNWAでは同じタイプを使用している。

（10Hz－3～500MHz）

利点

・コンパクト

・位相を測定することが出来る。

欠点

・反射測定する場合外部ブリッジが必要

・初期型は時間的安定度が低い。

NWA

(32)

2.ネットワークアナライザの歴史

２－４．ベクトルネットワークアナライザ（外部Sパラテストセット）

DUT

ネットアナ本体 Sパラテストセット

・現在のネットアナの原型

・ネットアナ本体とSパラテストセットが分離

・スミスチャート表示の標準化

利点

・Sパラ測定が可能。

・1回の接続で伝送、反射、位相測定が可能。

・接続切り替えが不要になり、高速化！

欠点

・2段重ね

(33)

2.ネットワークアナライザの歴史

２－５－１．ベクトルネットワークアナライザ（ブリッジ内蔵型）

３チャネルレシーバ

DUT R T2 T1

3チャネルレシーバの構成

T1/R＝S11およびS12 T2/R＝S21およびS22 1P 2P R:基準受信部 T1：測定受信部１ T2：測定受信部２特長受信部が3個で構成されているため、低価格。欠点・基準受信部と測定受信部の間にスイッチが入っているため、長時間の測定において測定データにばらつきが出る。・TRL,TRM校正が出来ない。

・一体型ネットアナの初期型構成

・現在でも廉価版のシステムには使用されている。

DUT

NWA

(34)

2.ネットワークアナライザの歴史

DUT

DUT a1 b2 b1 a2 4チャネルレシーバの構成 b1/a1＝S11 b2/a1＝S21 b1/a2＝S12 1P 2P a1：基準受信部1 a2：基準受信部2 b1：測定受信部１特長・受信部がレベルの変動にも対応可能なので高角度の測定が可能・外部にダイレクトアクセスのコネクタをつけることにより、色々なアプリケーションに対応可能欠点・受信部が増えるため価格が高め（当時）

・現在の2ポートネットアナの標準型。

２－５－２．ベクトルネットワークアナライザ（ブリッジ内蔵型）

４チャネルレシーバ

(35)

2.ネットワークアナライザの歴史

DUT

4チャネルレシーバの構成 b1/a1＝S11 b2/a1＝S21 b1/a2＝S12 b2/a2＝S22 a1：基準受信部1 a2：基準受信部2 b1：測定受信部１ b2：測定受信部２特長・受信部がレベルの変動にも対応可能なので高角度の測定が可能・ブリッジによる測定レシーバへの周波数特性を改善・外部にダイレクトアクセスのコネクタをつけることにより、色々なアプリケーションに対応可能欠点・受信部が増えるため価格が高め（当時）

・R&Sの2ポートネットアナの標準型。

２－５－３．ベクトルネットワークアナライザ（カプラ内蔵）

４チャネルレシーバ

DUT a1 b2 b1 a2 1P 2P

(36)

2.ネットワークアナライザの歴史

２－６．マルチポートネットワークアナライザ

・2ポートのネットアナのコンセプトを採用し

3,4ポートとテストポートを拡張した。

（R&Sは一体型で8ポートまで対応）

欠点・オートキャルを使用しないと、構成が困難特長・ポート数の数までのデバイスを測定できる。・スイッチボックスを使用しないので、高速測定が可能

R&Sのリフレクトメータ

測定受信部基準受信部

NWA（4ポート）

(37)

決まった信

号の測定

分からない信

_号の測定

• 決まった周波数信号の伝送

• コンポーネント、電気回路、

デバイスを測定

• 信号源と受信部が一体となった

測定器

• 振幅と位相の比較測定を行う

• ベクトル誤差補正機能

振

幅

(相

対

測

定

）

振

幅

(絶

対

値

)

• 未知の信号に対しての信号特性

測定

• 信号特性の測定

• 受信部のみの測定器

• 複雑な信号を復調し測定が可能

• スカラーネットアナとして使用可能

(位相は測れない)

Ref -40 dBm Att0 dB RBW 10 kHz VBW 30 kHz SWT 200 ms * * Center 100 MHz 2 MHz/ Span 20 MHz 1 AP CLRWR A -140 -130 -120 -110 -100 -90 -80 -70 -60 -50 -40 Date: 22.MAY.2001 09:52:55

3. ネットワークアナライザ

と

スペクトラムアナライザ

の違い

(38)

4.なぜベクトルなのか？

ベクトルの意味とは？

ネットワークの測定において実数部（REAL）と虚数部（IMAGNALY）が発生し

これの計算によって測定が行われています。

なぜベクトルネットワークアナライザは位相が測定できるのか？

1つの信号源を2つに分配し、1つを基準受信部、もう1つを測定後の受信部に

信号が入るように作られています。

信号源も1ポイントごとに信号を止めて、基準受信部、測定受信部を比較して

いますので、校正を取った状態を正弦波のずれが0度でデバイスを

入れることにより測定受信部に入る正弦波が基準受信部に入る信号より

遅れてきます。

この差を比較することにより、位相を測定することが可能です。

(39)

DUT

b2

a2

1P 2P

信号源

信号を分岐

4.1ベクトルネットアナの測定原理(1/4)

S21の測定

基準受信部測定受信部１．ネットアナとは？ 2. ネットワークアナライザの歴史 3. ベクトルとスカラの違い 5. 用語について 4. ネットアナの原理

a1

b1

(40)

4.1ベクトルネットアナの測定原理(1/4)

S21の測定

信号の分離

信号源から出力された信号を①の部分で

分岐し、分岐した1つの信号を

a1(基準受信部)に入力します。

分岐したもうひとつの信号はVNAのポート１

より出力され、ポート2よりVNA本体に入り

カプラを通ってb2(測定受信部)に入力されます。

測定

VNAではa1(基準受信部)に入力された信号に

対して、b2(測定受信部)に入力された信号の

変化を測定します。

S21=b2／a1

となります。

DUT 1P 2P 信号源信号を分岐基準受信部測定受信部 ① １．ネットアナとは？ 2. ネットワークアナライザの歴史 3. ベクトルとスカラの違い 5. 用語について 4. ネットアナの原理 a1 b1 a2 b2

(41)

DUT

1P 2P

信号源

信号を分岐

4.1ベクトルネットアナの測定原理(2/4)

S11の測定

基準受信部測定受信部１．ネットアナとは？ 2. ネットワークアナライザの歴史 3. ベクトルとスカラの違い 5. 用語について 4. ネットアナの原理

b2

a2

a1

b1

(42)

4.1ベクトルネットアナの測定原理(2/4)

S11の測定

信号の分離

信号源から出力された信号を①の部分で

分岐し、分岐した1つの信号を

a1(基準受信部)に入力します。

分岐したもうひとつの信号はVNAのポート１

より出力され、DUTの入力コネクタで反射し

ポート１からVNAへ戻ってきます。

カプラを通ってb1(測定受信部)へ入力します。

測定

VNAではa1(基準受信部)に入力された信号に

対して、b1(測定受信部)に入力された信号の

変化を測定します。

S11=b１／a1

となります。

測定面 DUT 1P 2P 信号源信号を分岐基準受信部測定受信部 ① １．ネットアナとは？ 2. ネットワークアナライザの歴史 3. ベクトルとスカラの違い 5. 用語について 4. ネットアナの原理 a1 b1 a2 b2

(43)

DUT

1P 2P

信号源

信号を分岐

4.1ベクトルネットアナの測定原理(3/4)

S12の測定

基準受信部測定受信部

①

b2

a2

a1

b1

(44)

4.1ベクトルネットアナの測定原理(3/4)

S12の測定

DUT 測定受信部 1P 2P 信号源信号を分岐基準受信部 ①

信号の分離

信号源から出力された信号を①の部分で

分岐し、分岐した1つの信号を

a2(基準受信部)に入力します。

分岐したもうひとつの信号はVNAのポート2

より出力され、ポート1よりVNA本体に入り

カプラを通ってb1(測定受信部)に入力されます。

測定

VNAではa2(基準受信部)に入力された信号に

対して、b1(測定受信部)に入力された信号の

変化を測定します。

S12=b1／a2

となります。

１．ネットアナとは？ 2. ネットワークアナライザの歴史 3. ベクトルとスカラの違い 5. 用語について 4. ネットアナの原理 a1 b1 a2 b2

(45)

4.1ベクトルネットアナの測定原理(4/4)

S22の測定

DUT

1P 2P

信号源

信号を分岐

基準受信部測定受信部

①

a1

b1

b2

a2

(46)

4.1ベクトルネットアナの測定原理(4/4)

S22の測定

DUT 1P 2P 信号源信号を分岐基準受信部測定受信部 測定面 ①

信号の分離

信号源から出力された信号を①の部分で

分岐し、分岐した1つの信号を

a2(基準受信部)に入力します。

分岐したもうひとつの信号はVNAのポート2

より出力され、DUTの入力コネクタで反射し

ポート２からVNAへ戻ってきます。

カプラを通ってb2(測定受信部)へ入力します。

測定

VNAではa2(基準受信部)に入力された信号に

対して、b2(測定受信部)に入力された信号が

どのように変化をするかを測定します。

S22=b2／a2

となります。

１．ネットアナとは？ 2. ネットワークアナライザの歴史 3. ベクトルとスカラの違い 5. 用語について 4. ネットアナの原理 a1 b1 a2 b2

(47)

R F G en e ra to r 2 Reflektometer 2 D C B ia s Reflektometer 4 D C B ia s R F G en e ra to r 1 Reflektometer 1 D C B ia s LO Generator Reflektometer 3 R e f c h a3 M ea s ch b3 D C B ia s M ea s ch b1 R e f c h a1 M e as ch b 4 R e f ch a4 M ea s ch b2 R e f ch a2 DUT 3P 1P 4P 2P

８チャネルレシーバ

(信号源2個、受信部各ポート2個)

４ポートNWAの構造

信号源２ R1 R4 R3 R2 a3 a1 _a4 _a2 信号源１

4.2R&Sネットアナの測定原理

(48)

LO 信号 PORT 1 RF 信号 リフレクト メータ 1 基準 c h a1 測定 c h b 1 D C B ia s PORT 8 リフレクト メータ 8 基準 ch a8 測定 ch b 8 D C B ia s PORT 2 リフレクト メータ 2 基準 c h a2 測定 c h b 2 D C B ia s

....

RF 信号

....

b1 a1 b2 a2 b8 a8 16チャネルレシーバ

信号源１

信号源４

8ポートNWAの構造

4.3R&Sネットアナ測定原理

(49)

4.4ネットアナで測定できるデバイス

アクティブデバイス

・アンプ(増幅器)

・チューナー

・ミキサ

パッシブデバイス(2ポート)

・電気回路

・アンテナ

・ケーブル

・コネクタ(アダプタ)

・アイソレータ

・アッテネータ(減衰器)

・リミッター

・フィルター

パッシブデバイス(3,4ポート)

・デュプレクサ

・フィルター(バランス型)

・サーキュレーター

・ディバイダー

・スプリッター

・コンバイナー

・マルチポートスイッチ

・カプラー

・バランス回路

マルチポートデバイス

・スイッチモジュール

・マルチポートモジュール

・LANケーブル

・マルチデュプレクサ

そのほかにも色々あります。

(50)

5.ネットアナで使用される用語(1/4)

Sパラメータ

DUT

NWA

P1

P2

S11：ポート1から出た信号が

ポート1に帰ってくる測定

反射特性、入力インピーダンス特性

SWR、リターンロス測定、反射係数

タイムドメイン測定

S22：ポート2から出た信号が

ポート2に帰ってくる測定

出力インピーダンス特性、

反射特性、

S12：ポート2から出た信号が

ポート1に帰ってくる測定

逆伝送特性、アイソレーション

S21：ポート1から出た信号が

ポート2に帰ってくる測定

利得、挿入位相、挿入損失

伝送係数、伝送成分の分離、

Sパラを使用する場合は通常ネットアナでブリッジが内蔵されているものに使います。お客様の中には言い易いので、それ以外でも使う人がいますので注意してください。 S11 S21 S12 S22 １．ネットアナとは？ 2. ネットワークアナライザの歴史 3. ベクトルとスカラの違い 5. 用語について 4. ネットアナの原理

(51)

5.ネットアナで使用される用語(2/4)

伝送特性：S21の総称！！（通過特性、振幅特性とも言う)

デバイスの入力側から出力側までの通過特性を測定

挿入損失：主にパッシブデバイス（フィルターなど）のときに使用されます。 入力信号がデバイスを通過したときに、減衰量するかを測定します。単位は（dB）を使います。減衰特性ともいいます。 利得特性：主にアンプ（増幅器）のゲイン特性を測定するときに使います。単位は（ｄB）を使います。 挿入位相：デバイスを通過したときの位相のずれを測定します。 単位は（deg）を使います。 伝送係数：伝送特性を(ｄB)ではなく、係数で表します。 伝送成分の分離：本来ベクトル(実数部、虚数部の合成)で本来の生データでの表示 実数部(REAL)と虚数部(IMAGNALY)に分けて表示します。

S21：ポート1から出た信号が

ポート2に帰ってくる測定

利得、挿入位相、挿入損失

伝送係数、伝送成分の分離

群遅延測定、

(52)

5.ネットアナで使用される用語(3/4）

S11：ポート1から出た信号がポート1に帰ってくる測定反射特性、入力インピーダンス特性 SWR、リターンロス測定、反射係数タイムドメイン測定、など

反射特性：S11(S22) すべての総称

出された信号がどれくらい戻ってくるかを測定。

SWR：VSWR（Voltage Stand Wave Raitio）の略で日本語で電圧定在波比人によっては“VS”、“VSWR”、“定在波比”、“SWR”、“電圧定在波比” とさまざまな呼び方があります。これもまた、出された信号がどれくらい戻ってくるかを電圧の比較で測定します。単位はありませんが、通常画面全体を１（U）（ユニット）を使用します。 リターンロス：これは反射特性と同じことです。 出された信号がどれくらい戻ってくるかを測定。単位は（ｄB）で表示されます。 入力インピーダンス特性：R±ｊｘで表現されます。 これはスミスチャートを使用し、DUTの入力部分のインピーダンス整合を測定します。この判断基準として、リターンロス、SWRを使用することもあります。 出力インピーダンス特性：R±ｊｘで表現されます。 これはスミスチャートを使用し、DUTの出力部分のインピーダンス整合を測定します。この判断基準として、リターンロス、SWRを使用することもあります。 タイムドメイン測定：横軸を周波数から逆フーリエ変換して、距離もしくは時間に置き換えて、ケーブルの障害位置 S22：ポート2から出た信号がポート2に帰ってくる測定出力インピーダンス特性、反射特性、など１．ネットアナとは？ 2. ネットワークアナライザの歴史 3. ベクトルとスカラの違い 5. 用語について 4. ネットアナの原理

(53)

5.ネットアナで使用される用語(4/4)

S12：ポート2から出た信号が

ポート1に帰ってくる測定

逆伝送特性、アイソレーション

逆伝送特性：デバイスの出力側から入力側までの

通過特性を測定。

アイソレーション：主にアクティブデバイスの測定に使用します。 送り出した信号がどれだけ戻ってくるかを測定します。通常のS１２測定で単位は（dB）です。

このほかにもまだまだ色々な用語があります。

(54)

御質問はありませんか？

(55)

1.高周波コネクタについて

2.ネットアナの基本概念

3.キャリブレーション(校正)

4.ネットアナの基礎

5.VNAを使用したアプリケーション

6.イムドメイン

(56)

(57)

１．なぜ校正？ 2. 校正の種類 4. 校正キットの種類 3.校正では行われること 5. 自動校正キットについて

1.なぜネットアナは校正を行うのか？

ベクトルネットワークアナライザはスペアナやパワーメータと異なります。

SPA、PMは出力された信号をそのまま測定するため、測定値が

＊＊dBm(

絶対値

)で表されます。

VNAは内部で発生させた信号を2つに分岐し、1つを内部の基準受信部

入力し、もうひとつの信号をDUTを通過して、測定受信部に入力します。

この時に基準受信部と測定受信部の測定値の差が測定結果となります

(測定結果は＊＊dB(

相対値

))。

よってVNAを使用する場合は、DUTを測定する前に基準受信部と測定

受信部をあわせなければなりません。

そのためVNAでは測定前に必ずキャリブレーション(校正)を行う必要が

あります。

(58)

1.なぜネットアナは校正を行うのか？

測定前のキャリブレーション(校正)

と

測定器の定期

校正

のちがいについて

測定前のキャリブレーション(校正)

測定器の定期校正

測定者自身 毎日もしくは測定を行う前に、測定器を校正することにより、測定用RFケーブルやコネクタの誤差補正を行います。 指定の校正機関(R&Sサービスセンター) 1年毎もしくは定期的に測定器本体の規格(出力レベル、周波数確度、など) をチェックし調整を行います。 (＊R&Sの推奨は1年毎の校正です。)

(59)

2.校正の種類

2.1Normalization CAL

S21校正、スルー校正、トランスミッション校正、などさまざまな呼び方があります。 a1 b1 1P 2P 信号源信号を分岐基準受信部測定受信部

行っている補正

・振幅、位相のみの校正

校正面

ポート１とポート2を接続する校正

測定

・伝送測定

・位相測定

コネクタ端での校正を行っていないため反射測定は出来ません。１．なぜ校正？ 2. 校正の種類 4. 校正キットの種類 3.校正では行われること 5. 自動校正キットについて b2 a2

(60)

2.校正の種類

2.2 1ポート校正

反射校正、S11校正

行っている補正

・ポート1における振幅補正

・ポート1における、位相補正

ポート１においてOPEN,SHORT,MATCH

を行うことにより、コネクター端での反射測定が行える。

測定

・リターンロス測定

・インピーダンス測定

・SWR測定など

b2 a2 1P 2P 信号源信号を分岐基準受信部測定受信部１．なぜ校正？ 2. 校正の種類 4. 校正キットの種類 3.校正では行われること 5. 自動校正キットについて a1 b1

(61)

2.校正の種類

2.3 1パス2ポート校正

1P 2P 信号源信号を分岐基準受信部測定受信部

行っている補正

・ポート１のコネクタマッチング

・ポート1，2間の振幅、位相補正

校正面

ポート１

・OPEN、SHORT、MATCH

測定

ポート１

・S11測定(リターンロス、SWRなど)

・ポート1，2間での振幅，位相測定

ポート1とポート2を接続してスルー

１．なぜ校正？ 2. 校正の種類 4. 校正キットの種類 3.校正では行われること 5. 自動校正キットについて b2 a2 a1 1b

(62)

2.校正の種類

2.4 TOSM校正

行っている補正

・ポート１，２のコネクタマッチング

・ポート1，2間の振幅、位相補正

ポート１

・OPEN、SHORT、MATCH

測定

TOSMとは： T(Through、スルー)、O(Open、オープン) S(Short、ショート)、M(Match、マッチ、終端)の校正の省略です。フル2ポート校正、OSLT校正、フル12ターム校正などの呼び方をします。ちなみにOSLTはO(Open、オープン)、S(Short、ショート) L(Load、ロード、終端)、 T(Through、スルー)の略です。

ポート2

・OPEN、SHORT、MATCH

ポート１，2を接続して

スルー校正

(63)

1P 2P 信号源信号を分岐基準受信部測定受信部 校正面

2.校正の種類

2.4 TOSM校正

1P 2P 信号源信号を分岐基準受信部測定受信部 測定面 ① ポート１の校正ポート2の校正１．なぜ校正？ 2. 校正の種類 4. 校正キットの種類 3.校正では行われること 5. 自動校正キットについて b2 a2 b2 a2 a1 b1 a1 b1

(64)

2.校正の種類

2.5 TOM校正

行っている補正

・ポート１，２のコネクタマッチング

・ポート1，2間の振幅、位相補正

ポート１

・OPEN、MATCH

測定

TOMとは： T(Through、スルー)、O(Open、オープン) M(Match、マッチ、終端)の校正の省略です。 Short(ショート)校正を省略した校正でTOSM とほぼ同等の校正精度を得ることが出来ます。

ポート2

・OPEN、MATCH

ポート１，2の間で

スルー校正

(65)

2.校正の種類

2.6 TRL校正

TRLとは： T(Through、スルー)、R(Refrect、リフレクト、オープンもしくはショートを使用) L(Line、ライン)校正の省略です。この校正はマイクロストリップ基板を使用したときに使われる校正方法です。

T

R

L

校正用基板

プローバステーションを使用しての

オンウェハ測定に使用。

(66)

2.校正の種類

2.7 TRM校正

TRMとは： T(Through、スルー)、R(Refrect、リフレクト、オープンもしくはショートを使用) M(Match、マッチ、終端)校正の省略です。この校正はマイクロストリップ基板を使用したときに使われる校正方法です。 50

T

R

M

校正用基板

プローバステーションを使用しての

オンウェハ測定に使用。

(67)

2.校正の種類

2.8 TNA校正

TNAとは： T(Through、スルー)、N(Network、ネットワーク)、A(Attenuator、アッテネータ) 校正の省略です。この校正はデバイスが小さく冶具を使用して測定するような場合、冶具込みで校正を行います。

Attenuation

Short

Through

Network

測定用冶具

校正用基板

この冶具内で校正を行う１．なぜ校正？ 2. 校正の種類 4. 校正キットの種類 3.校正では行われること 5. 自動校正キットについて

(68)

2.校正の種類

2.8 オフセットショート校正

オフセットショート校正とは：導波管を用いた校正を行う時にこの校正を使用します。最初にショートを校正し使用する周波数のλ/4の波長をずらしたところでもう一度ショート校正を行う校正方法です。

その他にも色々な校正方法があります。

(69)

VNAの校正で一番良く使われている校正方法TOSM

の校正で実際にVNA内部で何をしているのか見て行きます。

3.校正で行われること

・TOSM校正（フル2ポート校正、フル１２ターム校正）について

なぜ１２ターム校正というのか？

校正において以下のことを補正しています。

・

ソースマッチ

( 信号源側のポート端補正）

・

ロードマッチ

(負荷側のポート端補正）

・

方向性

(NWA内で使われている、ブリッジもしくはカプラの補正)

・

伝送周波数応答

(伝送周波数の補正)

・

反射周波数応答

(反射周波数の補正)

・

アイソレーション

(クロストーク、NWA装置内の信号の漏れ)

この補正を２ポートで行うので×２で、１２ターム校正といいます。

フル２ポート校正を簡単に言うと

オープン校正で∞Ω、ショート校正で０Ω、マッチ校正で５０Ωと行い

ケーブル先端で５０Ωと決め付けることを行っています。

(70)

3.校正で行われること

3.1 T

OSM校正(スルー校正)

振幅補正

校正前

_校正後

スルー校正を行うことにより通過特性の振幅のばらつきを補正する。

(71)

スルー位相

3.校正で行われること

3.1.1 T

OSM校正(スルー校正)

位相補正

スルー校正を行うことにより通過特性の位相のばらつきを補正する。

校正前

_校正後

(72)

3.校正で行われること

3.2 T

O

SM校正(オープン校正)

オープンを接続して校正することにより、開放(オープン)の

位相ばらつきを補正する。

校正前

_校正後

１．なぜ校正？ 2. 校正の種類 4. 校正キットの種類 3.校正では行われること 5. 自動校正キットについて 点となる

(73)

3.校正で行われること

3.3 TO

S

M校正(ショート校正)

ショートを接続して校正することにより、短絡(ショート)の

位相ばらつきを補正する。

校正前

_校正後

(74)

マッチ

3.校正で行われること

3.4 TOS

M

校正(マッチ校正)

マッチ(終端)を接続して校正することにより、終端(マッチ)の

位相ばらつきを補正する。

校正前

_校正後

(75)

4.校正キットの種類

4.1 同軸校正キット

・N型校正キット(９GHz,18GHzの2種類ある)

・N型(75Ω)校正キット

・F型校正キット

・7/16コネクタ校正キット

・3.5mm校正キット(９GHz,26.5GHzの2種類ある)

・K(PC2.92mm)校正キット

・2.4mm校正キット

・1.85mm校正キット

・V(1.85mm)校正キット

・1mm校正キット

(76)

4.校正キットの種類

4.2 マイクロストリップ用校正キット

マイクロストリップ基板など、プローバ

ステーションを使用して測定するデバイスは

プローブごとに形状、ピッチ(ピンとピンの間隔)

が異なっているため、プローバメーカに仕様

を確認する必要がある。

(77)

4.校正キットの種類

4.2 導波管校正キット

導波管は周波数によって、導波管の内径が

すべて違うため、周波数ごとに購入する必要

があり、また、規格によって呼び方が異なって

いるため、注意して選ばなければならない。

その他にも色々な校正ｷｯﾄがあります。

(78)

5.自動校正キット

オートキャルユニットの利点

オートキャルユニット マニュアルキット 校正時間約20秒(2ポート) 約5分(2ポート) 約30秒(4ポート) 約10分(4ポート) 約2分(8ポート) _{約30分(8ポート)} 着脱回数コネクタ 2回(2ポート) 4回(4ポート) 8回(8ポート) 8回(2ポート) 24回(4ポート) 88回(8ポート) １．なぜ校正？ 2. 校正の種類 4. 校正キットの種類 3.校正では行われること 5. 自動校正キットについて

(79)

5.自動校正キット

P1 P2 OPEN OPEN

校正面

SHORT MATCH SHORT MATCH アダプタスルー１４３ _２１ _４３ _２

マニュアル校正

自動校正

2ポートから４ポートまで

１接続で校正が可能

(80)

5.自動校正キット

R&S オートキャリブレーションユニット

8ポート一体型(8GHz)

ZV-Z58

4ポート(８GHｚ)

ZV-Z51

2ポート(１８GHｚ)

4ポート(２４GHｚ)

ZV-Z52

(81)

御質問はありませんか？

(82)

1.高周波コネクタについて

2.ネットアナの基本概念

3.キャリブレーション(校正)

4.ネットアナの基礎

5.VNAを使用したアプリケーション

6.タイムドメイン

光信号と高周波の関係

出力信号

RF信号

入力信号

反射信号

光信号

DUT

1. なぜデバイスを測定するのか? 2. 私たちが行う測定とは? 3. ネットワークアナライザについて 4. アプリケーションについて 5. ラインナップ

(85)

•非線形回路

高調波,

相互変調ひずみ

飽和領域

なぜ

デバイス

の測定が必要なのか?

1. デバイス単体の測定 – 代表的なデバイス

2. 通信信号を通して使用するときに、ひずまない信号を保証する必

要があります。

• 線形回路

リニア利得

リニア位相/リニア群遅延

• 開発、テストの必要性

• 仕様を確かめる必要性

DUT

フィルター _ミキサアンプ 1. なぜデバイスを測定するのか? 2. 私たちが行う測定とは? 3. ネットワークアナライザについて 4. アプリケーションについて 5. ラインナップ

(86)

振幅、位相の必要性

S

₁₁

S

₂₂

S

₂₁

S

₁₂

2. マッチング回路を設計するため

に、複合インピーダンスが必要にな

ります。

3. デバイスモデルを作るために、複

合回路が必要になります。

4. タイムドメインの特徴

5. ベクトル正確性の強化

時間振幅 測定値 誤差信号 真値

1. 線形回路の特性

i(x,t) V(x+dx,t) V(x,t) dV(x,t) dI(x,t) I(x+dx,t) dx L' C' 1. なぜデバイスを測定するのか? 2. 私たちが行う測定とは? 3. ネットワークアナライザについて 4. アプリケーションについて 5. ラインナップ

(87)

波長：

λ

低周波数

• 波長 >> コンポーネントの長さ

• 低周波ではどこの電圧、電流を測定

しても値は

同じでとなります。

I

+

-λ

= c /f

1GHz

33 km

40 GHz

7.5 mm

9 kHz 6 MHz

50 m

30 cm

20 GHz

1.5 cm

コンポーネント長

波長

(88)

伝送ラインの基礎

高周波数

• 波長が同等または、<< 伝送線路の中間

• 伝送ラインは電力を伝えるために必要

• 高周波では接続においてインピーダンス整合による反射が発生し

ます。

• 高周波ではどこの電圧、電流を測定しても値が変わってきます。

コンポーネント長

波長

(89)

複合AC電圧量

)

cos(

)

(

t

=

V

₀

⋅

ω

t

+

ϕ

V

cos( )

ω

t

₌

1 (

e

j t

ω

₊

e

−

j t

ω

)

2 t

j

e

k

V

t

j

e

k

V

t

V

(

)

=

⋅

ω

+

*

⋅

−

ω

V

_k

=

Vo

e

j

2 ϕ

j

k

e

Vo

V

=

⋅

−

2 *

t cos(ωt) cos(ωt+ϕ) ϕ Im Re t=0 xx U

Im

Re

V k

*

Vk

w

_t

-w

_t

j

-j

U(t) 1. なぜデバイスを測定するのか? 2. 私たちが行う測定とは? 3. ネットワークアナライザについて 4. アプリケーションについて 5. ラインナップ

Microsoft PowerPoint - ネットアナの基礎セミナー.ppt

S

S

S

S

ベクトルネットワークアナライザ

の基礎セミナー

ローデ・シュワルツ・ジャパン株式会社

日時： ２００６年０６月２１日（水）１３：００～１６：００

場所：ローデ・シュワルツ・ジャパン神奈川オフィス

ローデ・シュワルツ・ジャパン株式会社

東京オフィス

〒

160-0023 東京都新宿区西新宿7-11-18

711ビルディング

Phone:03-5925-0721

FAX: 03-5925-1285

E-mail:

Tomoyuki.Hiro@rsjp.rohde-schwarz.com

Internet:www.rohde-schwarz.co.jp

サービス受付

0120-138-065

E-mail:service.rsjp@rohde-schwarz.com

廣 智之

シニア・エンジニア

セミナーの前に

目次

1.高周波コネクタについて

2.ネットアナ基本概念

3.キャリブレーション(校正)

4.ネットアナの基礎

5.VNAを使用したアプリケーション

6.タイムドメイン

コネクタの歴史

1950年代-BNC、TNC、SMA

1960年代－14mmコネクタ、APC-7mm

1970年代-APC3.5mm (HP社、アンフェノール社共同開発)

1972年-2.92mm

(Maury社の開発)

1983年-Kコネクタ(2.92mm)

(Wiltron社

*②

のKとして登録)

1986年-APC-2.4mm *①

、2.4mm *①

、1.85mm *①

1988年-Vコネクタ(1.85mm)

(HP社特許を放棄、Wiltron社として登録)

1989年-1.0mmコネクタ

(HP社の開発)

周波数と波長

３×１０

３×１０

３×１０

１×１０

[Hz]

３ｋ

３Ｍ

３Ｇ

１００G

周波数

１０ｃｍ

３ｍｍ

１００ｋｍ

１００ｍ

波長

例題１：携帯電話で使用される８００ＭＨｚ

この周波数の波長は？

AM

ラジオ

１０００ｋＨｚ

ＦＭラジオ

８０-９０ＭＨｚ

ＴＶ

１００-４００ＭＨｚ

携帯電話

８００ＭＨｚ

ＢＳ放送

１２ＧＨｚ

λ[m]＝ｖ［ｍ／ｓ］／ｆ［Ｈｚ］

_S

日時：２００６年０６月２１日（水）１３：００～１６：００

廣智之

**1986年-APC-2.4mm *①**

**、2.4mm *①**

**、1.85mm *①**

_３×１０

_３×１０

_１×１０

周波数：ｆ［Ｈｚ］

_{［ｍ／ｓ］}

λ [m]＝３×１０

_{／８００× １０}

εr ：誘電率（空気＝約１）
