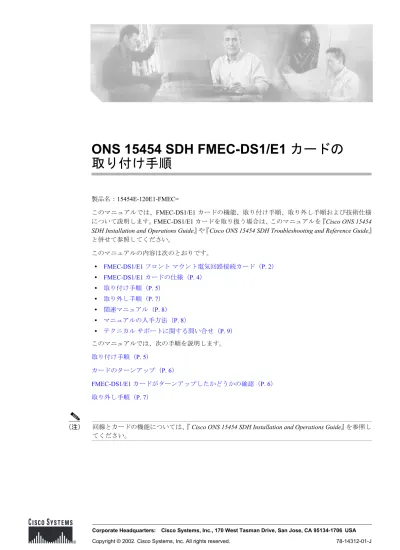

ONS 15454 SDH FMEC-DS1/E1 カードの
取り付け手順
製品名： 15454E-120E1-FMEC=
このマニュアルでは、FMEC-DS1/E1 カードの機能、取り付け手順、取り外し手順および技術仕様 について説明します。FMEC-DS1/E1 カードを取り扱う場合は、このマニュアルを『Cisco ONS 15454 SDH Installation and Operations Guide』や『Cisco ONS 15454 SDH Troubleshooting and Reference Guide』 と併せて参照してください。 このマニュアルの内容は次のとおりです。 • FMEC-DS1/E1 フロント マウント電気回路接続カード（P. 2） • FMEC-DS1/E1 カードの仕様（P. 4） • 取り付け手順（P. 5） • 取り外し手順（P. 7） • 関連マニュアル（P. 8） • マニュアルの入手方法（P. 8） • テクニカル サポートに関する問い合せ（P. 9） このマニュアルでは、次の手順を説明します。 取り付け手順（P. 5） カードのターンアップ（P. 6） FMEC-DS1/E1 カードがターンアップしたかどうかの確認（P. 6） 取り外し手順（P. 7）
（注） 回線とカードの機能については、『 Cisco ONS 15454 SDH Installation and Operations Guide』を参照し てください。
FMEC-DS1/E1 フロント マウント電気回路接続カード
FMEC-DS1/E1 フロント マウント電気回路接続カード
ONS 15454 SDH FMEC-DS1/E1 カード（図 1）には、14 個の ITU 互換 G.703 E-1 ポートへの front mount electrical connection（FMEC; フロント マウント電気回路接続）が備わっています。
FMEC-DS1/E1 では、各 E1-N-14 ポートは 2 つの 37 ピン DB コネクタを装備した 120 Ω 平衡型ケー ブルを使用し、2.048 MBps で動作します。 注意 FMEC-DS1/E1 インターフェイス カードにあるこれらの E1 ポートは、SELV 回線だけに接続でき ます。E1 インターフェイスは、ネットワーク管理者の書面による同意がない限り、Australian Telecommunications のネットワークに接続できません。 図1 に FMEC-DS1/E1 の前面プレートを示します。また、図 2 には、ブロック図を示します。 図1 FMEC-DS1/E1 の前面プレート
FMEC-DS1/E1 カードは、ONS 15454 SDH の Electrical Facility Connection Assembly（EFCA; 電気ファ シリティ接続アセンブリ）スロット（スロット 18 ～ 22 またはスロット 25 ～ 29 のどれか）に取り 付けることができます。FMEC-DS1/E1 カードの各ポートは、1024KHz で最大 6dB のケーブル損失 をサポートする、E1 レベルの入出力機能を備えています。 図2 FMEC-DS1/E1 のブロック図 61322 FMEC DS1/E1 Ch 1-7 In/Out DB Ch 8-14 In/Out DB 14 14 14
FMEC-DS1/E1 フロント マウント電気回路接続カード 3 ONS 15454 SDH FMEC-DS1/E1 カードの取り付け手順 78-14312-01-J
FMEC-DS1/E1 カードのカード レベルのインジケータ
FMEC-DS1/E1 の前面プレートには、カード レベルの LED がありません。FMEC-DS1/E1 カードの仕様
FMEC-DS1/E1 カードの仕様
• FMEC-DS1/E1 の入力 － ビット レート： 2.048 MBps ± 50Ppm － 伝送符号： HDB-3 － 終端：平衡型ツイスト ペア ケーブル － 入力インピーダンス： 120 Ω± 5% － ケーブル損失：最大 6dB @1024KHz • FMEC-DS1/E1 の出力 － ビット レート： 2.048 MBps ± 50Ppm － 伝送符号： HDB-3 － 終端：平衡型ツイスト ペア ケーブル － 出力インピーダンス： 120 Ω± 5%－ パルス形状： ITU-T G.703 Figure 15/Table 7 － パルス振幅： ITU-T G.703 Figure 15/Table 7 • FMEC-DS1/E1 の電気インターフェイス － コネクタ： 37 ピン DB コネクタ • 動作環境 － 動作温度： -5 ～ +45 ℃ － 動作湿度： 5 ～ 95%、結露がないこと － 消費電力：0.00 W、0.00 A（アンペア）@ -48V、0.0 BTU/ 時 • 寸法 － 高さ： 182Mm（7.17 インチ） － 幅： 32Mm（1.25 インチ） － 奥行き： 92Mm（3.62 インチ） － バックプレーン コネクタを含む奥行き： 98Mm（3.87 インチ） － クラム シェルを含まない重量： 0.3Kg（0.6 ポンド） • 準拠規格 ONS 15454 カードをシステムへ装着すると、次の規格に準拠します。
取り付け手順 5 ONS 15454 SDH FMEC-DS1/E1 カードの取り付け手順 78-14312-01-J
取り付け手順
初めて FMEC-DS1/E1 カードを取り付け、取り外しする場合は、この手順を行ってください。ONS 15454 SDH カードの取り付け、ブート手順に慣れた後は、参考として使用してください。 注意 ONS 15454 SDH を扱う場合は、付属の静電気（ESD）防止用リストバンドを必ず着用してくださ い。リストバンドのケーブルを、シェルフ アセンブリの右下の角にある ESD ジャックにつなぎま す。また、シェルフ アセンブリが確実にアースされていることを確認します。 注意 システムの稼働中は、危険な電圧やエネルギーがバックプレーン上に存在する可能性があります。 作業中は十分注意してください。 ステップ 1 カードを対象スロットのレールに注意深く挿入します（図3 （P. 6））。 ステップ 2 上部イジェクタを下に動かし、下部イジェクタを上に動かしてカードをバックプレーン コネクタに 挿入します。 ステップ 3 カードをバックプレーンのコネクタにゆっくりと押し込みます。 ステップ 4 前面の取り付けネジをプラス ドライバまたはマイナス ドライバで締めます。 FMEC-DS1/E1 カードには、シェルフ アセンブリ バックプレーン上の電気回路コネクタに接続する 電気接続プラグがあります。上部イジェクタと下部イジェクタを完全に閉じ、取り付けネジを締め ると、カードがシェルフ アセンブリ バックプレーンに差し込まれます。図3 （P. 6）は、一般的な カード取り付け方法を示しています。取り付け手順 図3 ONS 15454 SDH への FMEC カードの取り付け
カードのターンアップ
ここで説明する手順に従って、カードがターンアップしたかどうかを確認します。Cisco Transport Controller（CTC）ソフトウェア画面を確認し、FMEC-DS1/E1 カードがターンアップしたかどうか の確認（P. 6） の状況と合っていない場合はカードを取り付け直します。状況が合致しない場合は、 装置を交換してください。FMEC-DS1/E1 カードがターンアップしたかどうかの確認
ステップ 1 シェルフ アセンブリに電源が入っていることを確認します。 ステップ 2 FMEC-DS1/E1 カードが正しいスロット（スロット 18 ～ 22 または 25 ～ 29、E1-N-14 カードの場合 はスロット 1 ～ 5 または 13 ～ 17）に取り付けられていることを確認します。 ステップ 3 CTC ソフトウェアの画面で、カードが正しいスロットに表示されていることを確認します。 ステップ 4 CTC ソフトウェアの画面で、カードが白く表示されていることを確認します。 ステップ 5 CTC ソフトウェアの画面で、カードが Inventory に表示されていることを確認します。 61338 FAN FAIL CRIT MAJ MIN取り外し手順 7 ONS 15454 SDH FMEC-DS1/E1 カードの取り付け手順 78-14312-01-J
取り外し手順
初めて FMEC-DS1/E1 カードを取り付け、取り外しする場合は、この手順を行ってください。ONS 15454 SDH カードの取り付け、ブート手順に慣れた後は、参考として使用してください。 注意 ONS 15454 SDH を扱う場合は、付属の静電気（ESD）防止用リストバンドを必ず着用してくださ い。リストバンドのケーブルを、シェルフ アセンブリの右下の角にある ESD ジャックにつなぎま す。また、シェルフ アセンブリが確実にアースされていることを確認します。 注意 システムの稼働中は、危険な電圧やエネルギーがバックプレーン上に存在する可能性があります。 取り扱いに注意してください。 ステップ 1 カードにトラフィックがある場合は、このトラフィックを別のインターフェイスに迂回させます。 ステップ 2 37 ピン DB コネクタを装備したケーブルを FMEC カードから取り外します。後からの取り付けに備 えて、忘れずにコネクタやケーブルに印を付けてください。 ステップ 3 前面の取り付けネジを緩めます（図3 （P. 6））。 ステップ 4 上部イジェクタを上に動かし、下部イジェクタを下に動かしてバックプレーン コネクタからカード を取り出します。 ステップ 5 注意して、シェルフからカードを取り外します。関連マニュアル
関連マニュアル
• DOC-7813038= Cisco ONS 15454 SDH Installation and Operations Guide • DOC-7813037= Cisco ONS 15454 SDH Troubleshooting and Reference Guide
