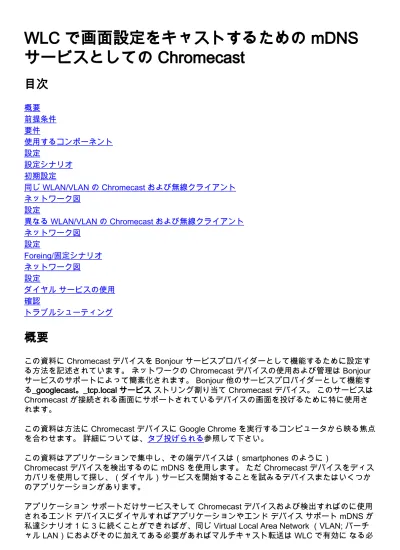

WLC で画面設定をキャストするための mDNS
サービスとしての Chromecast
目次
概要
前提条件
要件
使用するコンポーネント
設定
設定シナリオ
初期設定
同じ WLAN/VLAN の Chromecast および無線クライアント
ネットワーク図
設定
異なる WLAN/VLAN の Chromecast および無線クライアント
ネットワーク図
設定
Foreing/固定シナリオ
ネットワーク図
設定
ダイヤル サービスの使用
確認
トラブルシューティング
概要
この資料に Chromecast デバイスを Bonjour サービスプロバイダーとして機能するために設定す
る方法を記述されています。 ネットワークの Chromecast デバイスの使用および管理は Bonjour
サービスのサポートによって簡素化されます。 Bonjour 他のサービスプロバイダーとして機能す
る_googlecast。_tcp.local サービス ストリング割り当て Chromecast デバイス。 このサービスは
Chromecast が接続される画面にサポートされているデバイスの画面を投げるために特に使用さ
れます。
この資料は方法に Chromecast デバイスに Google Chrome を実行するコンピュータから映る焦点
を合わせます。 詳細については、
タブ投げられる
参照して下さい。
この資料はアプリケーションで集中し、その端デバイスは(smartphones のように)
Chromecast デバイスを検出するのに mDNS を使用します。 ただ Chromecast デバイスをディス
カバリを使用して探し、(ダイヤル)サービスを開始することを試みるデバイスまたはいくつか
のアプリケーションがあります。
アプリケーション サポートだけサービスそして Chromecast デバイスおよび検出すればのに使用
されるエンド デバイスにダイヤルすればアプリケーションやエンド デバイス サポート mDNS が
私達シナリオ 1 に 3 に続くことができればが、同じ Virtual Local Area Network (VLAN; バーチ
ャル LAN)におよびそのに加えてある必要があればマルチキャスト転送は WLC で有効に なる必
要があります。 この資料の終わりにシナリオ 4 を参照して下さい。
デバイス/アプリケーション サポート mDNS やダイヤルが私達パケットキャプチャを作り、デバ
イス/アプリケーションによって送信されるクエリをチェックできるかどうか確認するため。
239.255.255.250 ポート UDP 1900 にだけ送られるクエリをそしてデバイス/アプリケーション サ
ポート ダイヤル サービス ディスカバリだけ見る場合、また 224.0.0.251 ポート UDP 5353 に送
られるクエリをそしてデバイス/見る場合アプリケーションまた mDNS をサポートします。
ダイヤル querie の例:
mDNS querie の例:
前提条件
要件
Cisco は持っていますワイヤレス LAN コントローラ(WLC)上の Bonjour サービスの基本的な知
て下さい。
Chromecast デバイスは 8.8.8.8 に Domain Name System (DNS)クエリを送信できる必要があ
ります他でははたらきません。
画面 Chromecast 映しなさい無線クライアントはインターネットアクセスをアクセスできる必要
はありません。
使用するコンポーネント
このドキュメントの情報は、次のソフトウェアとハードウェアのバージョンに基づくものです。
WLC 5508 バージョン 8.0.110.0
●WLC 2504 バージョン 8.0.110.0
●Chromecast バージョン 27946
●ローカル モードの Access Point (AP) 3700i
●
Google Chrome バージョン 42.0.x を実行するラップトップ
●このドキュメントの情報は、特定のラボ環境にあるデバイスに基づいて作成されたものです。 こ
のドキュメントで使用するすべてのデバイスは、クリアな(デフォルト)設定で作業を開始して
います。 ネットワークが稼働中の場合は、コマンドが及ぼす潜在的な影響を十分に理解しておく
必要があります。
設定
設定シナリオ
このセクションはこの 4 つのコンフィギュレーションシナリオを解説しています:
同じ Wireless LAN (WLAN)および同じ VLAN の Chromecast および無線クライアント
1.
WLAN B の WLAN A および無線クライアントの Chromecast、異なる VLAN
2.
固定 WLC の Chromecast および外部 WLC の無線クライアント
3.
異なる VLAN (同じ Service Set Identifier (SSID))の Chromecast および無線クライアン
ト
4.
初期設定
シナリオ 4 を除くシナリオすべてのために、画面で投げるとき Chromecast によって使用される
サービス ストリングを入力して下さい。 これは WLC が Chromecast デバイスを認識するように
します。
CLI から、
>config mdns service create chromecast _googlecast._tcp.local. origin wireless lss disable query enable
>show mdns service summary
Number of Services... 7
Mobility learning status ... Enabled Service-Name LSS Origin No SP Service-string
-- ---- --- --- ---chromecast No All 1 _googlecast._tcp.local.
GUI を使用する場合:
>mDNS > 一般『Controller』 を選択 して下さい。 mDNS ウィンドウのマスター サービス
データベース セクションでは、これらの設定を選択して下さい: select サービスに関しては
、他を選択して下さい。サービス名に関しては、chromecast を入力して下さい。サービス
ストリングに関しては、_googlecast。_tcp.local を入力して下さい。クエリ ステータスをチ
ェックして下さい。原点に関しては、『Wireless』 を選択 して下さい。
1.
終了したら [Add] をクリックします。
Chromecast 新しいサービスはマルチキャスト(mDNS)ウィンドウにドメイン ネーム シス
テム(DNS)現われます
:
2.
WLAN で使用する mDNS プロファイルにこのサービスを追加して下さい。 この場合既定値
の プロファイルは使用されます。 CLI から、
>config mdns profilechromecast service add default-mdns-profile>show mdns profile detailed default-mdns-profile
Profile Name... default-mdns-profile Profile Id... 1 No of Services... 7 Services... AirPrint AirTunes AppleTV HP_Photosmart_Printer_1 HP_Photosmart_Printer_2 Printer
chromecast
GUI から、> mDNS > プロファイル『Controller』 を選択 して下さい。 Profile
Name フィールドのおよびサービス名前の Profile Name を、選択しますドロップダウン リ
ストから chromecast を確認して下さい。 終了したら [Add] をクリックします。
mDNS スヌーピングを有効に して下さい。 > mDNS > 一般『Controller』 を選択 し、
mDNS グローバル な スヌーピング チェックボックスをチェックして下さい。
4.
ネットワーク図
このダイアグラムは同じ WLAN および VLAN の Chromecast および無線クライアントを表示しま
す。
設定
サブインターフェイス VLAN 10 を作成して下さい。 このインターフェイスに同じ VLAN に
あるダイナミック ホスト コンフィギュレーション プロトコル サーバがあります。 CLI から
、
>config interface create vlan10 10>config interface address dynamic-interface vlan10 192.168.10.15 255.255.255.0 192.168.10.254
>config interface port vlan10 1
>config interface mdns-profile vlan10 default-mdns-profile
>config interface dhcp dynamic-interface vlan10 proxy-mode disable
GUI を使用する場合
:>インターフェイス 『Controller』 を選択 し、『New』 をクリック して下さい。
関連フィールドでインターフェイス名および VLAN ID を入力して下さい。 [Apply] をクリッ
クします。
新しいインターフェイスは画面で現われます。 新しいインターフェイスをクリックして下
さい。 この例では、vlan10。
1.
Edit ウィンドウでは、これらの
フィールドを設定して下さい: ポート番号VLAN識別名IP アドレスネットマスクゲートウェ
イmDNS プロファイル
これらの設定で WLAN を作成して下さい: セキュリティ WPA2-PSK (パスワード = Cisco
Chrome)無線ポリシー 802.11g だけデフォルトで mDNS スヌーピングはデフォルト プロ
ファイルと有効に なりますVLAN 10 にそれをマッピング して下さいCLI から、
>config wlancreate 1 blue
>config wlan security wpa akm 802.1x disable 1 >config wlan security wpa akm psk enable 1
>config wlan security wpa akm psk set-key ascii cisco-chrome 1 >config wlan interface 1 vlan10
>config wlan radio 1 802.11g-only
>config wlan ccx aironetIeSupport disable 1
>config wlan enable 1
GUI を使用する場合:『WLAN』 を選択 し、> 新しい作成し、『
Go』 をクリック して下さい。
2.
この例が示すように General タブをクリックし、関連フィールドで情報を入力して下さい:
レイヤ2 タブに先行している Security タブをクリックして下さい。 この例が示すようにウ
ィンドウを設定して下さい:
Advanced タブをクリックし、Aironet IE が有効に ならないようにして下さい。 それから
mDNS スヌーピングを有効に し、mDNS プロファイル ドロップダウン リストからデフォ
ルト mdns プロファイルを選択するためにチェックボックスをチェックして下さい。
[Apply] をクリックします。
この WLAN に Chromecast および無線クライアントを接続して下さい。
3.
無線クライアントは Chromecast デバイスおよびキャスト画面を見つけます。
4.
異なる WLAN/VLAN の Chromecast および無線クライアント
ネットワーク図
このダイアグラムは WLAN B および異なる VLAN の WLAN A および無線クライアントの
Chromecast を示します。
設定
VLAN 20 のための WLAN B を追加して下さい。 より多くの参照用のシナリオ1 からのステ
ップ 1 および 2 を参照して下さい。
>config interface create vlan20 20>config interface address dynamic-interface vlan10 192.168.20.15 255.255.255.0 192.168.20.254
>config interface port vlan20 1
>config interface mdns-profile vlan20 default-mdns-profile
>config interface dhcp dynamic-interface vlan20 proxy-mode disable
>config wlan create 2 red
>config wlan security wpa akm 802.1x disable 2 >config wlan security wpa akm psk enable 2
>config wlan security wpa akm psk set-key ascii cisco-chrome 2 >config wlan interface 2 vlan20
>config wlan radio 2 802.11g-only
>config wlan ccx aironetIeSupport disable 2 >config wlan enable 2
1.
SSID ブルーに Chromecast を接続して下さい。
2.
SSID レッドに無線クライアントを接続して下さい。
3.
無線クライアントは Chromecast デバイスに今画面を投げることができます。
4.
注: Smartphones はこのシナリオの管理のための Chromecast を見つけられません。 このシ
ナリオは画面ミラーリングのためにだけテストされました。
注: このシナリオは AP がローカル モードにあるとだけ機能します。 flexconnect の AP に
関しては-デバイスが同じ VLAN を使用する場合その時だけローカル スイッチングは、ミラ
ーはたらきます(Chromecast およびラップトップ両方)。
Foreing/固定シナリオ
ネットワーク図
このダイアグラムは固定 WLC の Chromecast および外部 WLC の無線クライアントを表示します
。
設定
同一の設定で両方の WLAN を WLCs 作成して下さい。 ステップ 2 シナリオ1 を参照して下
さい。
1.
両方間のモビリティ ドメインを WLCs 作成して下さい。 CLI から、
(WLC-Anchor) >show mobility summaryMobility Protocol Port... 16666
Default Mobility Domain... mb-anchor Multicast Mode ... Disabled Mobility Domain ID for 802.11r... 0x5313
Mobility Keepalive Interval... 10
Mobility Keepalive Count... 3
Mobility Group Members Configured... 1
Mobility Control Message DSCP Value... 0
Controllers configured in the Mobility Group MAC Address IP Address Group Name Multicast IP Status bc:16:65:c2:aa:c0 10.88.244.87 mb-anchor 0.0.0.0 Up (WLC-Foreign) >show mobility summary Mobility Protocol Port... 16666 Default Mobility Domain... mb-foreign
Multicast Mode ... Disabled Mobility Domain ID for 802.11r... 0x25f5
Mobility Keepalive Interval... 10
Mobility Keepalive Count... 3
Mobility Group Members Configured... 1
Mobility Control Message DSCP Value... 0
Controllers configured in the Mobility Group MAC Address IP Address Group Name Multicast IP Status 6c:20:56:b8:ba:40 10.10.30.10 mb-foreign 0.0.0.0 Up (WLC-Anchor) >config mobility group member add 6c:20:56:b8:ba:40 10.10.30.10 mb-foreign (WLC-Foreign) >config mobility group member add bc:16:65:c2:aa:c0 10.88.244.87 mb-anchor (WLC-Anchor) >show mobility summary Mobility Protocol Port... 16666
Default Mobility Domain... mb-anchor Multicast Mode ... Disabled Mobility Domain ID for 802.11r... 0x5313
Mobility Keepalive Interval... 10
Mobility Keepalive Count... 3
Mobility Group Members Configured... 2
Mobility Control Message DSCP Value... 0
Controllers configured in the Mobility Group MAC Address IP Address Group Name Multicast IP Status 6c:20:56:b8:ba:40 10.10.30.10 mb-foreign 0.0.0.0 Up bc:16:65:c2:aa:c0 10.88.244.87 mb-anchor 0.0.0.0 Up (WLC-Foreign) >show mobility summary Mobility Protocol Port... 16666
Default Mobility Domain... mb-foreign Multicast Mode ... Disabled Mobility Domain ID for 802.11r... 0x25f5 Mobility Keepalive Interval... 10
Mobility Keepalive Count... 3
Mobility Group Members Configured... 2
Mobility Control Message DSCP Value... 0
Controllers configured in the Mobility Group
MAC Address IP Address Group Name Multicast IP Status 6c:20:56:b8:ba:40 10.10.30.10 mb-foreign 0.0.0.0 Up bc:16:65:c2:aa:c0 10.88.244.87 mb-anchor 0.0.0.0 Up
WLC を固定するために固定する WLAN を設定して下さい。 CLI から、
(WLC-Anchor) >config wlan disable 1(WLC-Anchor) >config wlan mobility anchor add 1 10.88.244.87 (WLC-Anchor) >config wlan enable 1
(WLC-Foreign) >config wlan disable 1
(WLC-Foreign) >config wlan mobility anchor add 1 10.88.244.87
(WLC-Foreign) >config wlan enable 1
GUI 手順に関しては、
モビリティグループ(GUI)を設
定することを
参照して下さい。
3.
固定 WLC の SSID ブルーに Chromecast を接続して下さい。
4.
外部 WLC の SSID ブルーにラップトップを接続して下さい。
5.
ラップトップはキャスト画面のための Chromecast デバイスを取付けます。
6.
ダイヤル サービスの使用
両方がダイヤル サービスを私達サポートするにあることだけを smartphones/アプリケーション
からの Chromecast デバイスを検出するために同じ VLAN およびマルチキャスト転送 有効に さ
れます WLC で確かめる必要があって下さい。 それらが異なる VLAN にある場合もあるある特定
の状況があります。 詳細については資料
Chromecast
次の
配置ガイドを、リリース 7.6
チェック
して下さい
確認
ここでは、設定が正常に動作していることを確認します。
特定の show コマンドが
アウトプット インタープリタ ツール
(
登録ユーザ専用
)でサポートされ
ています。 show コマンド出力の分析を表示するには、アウトプット インタープリタ ツールを使
用します。
Chromecast デバイスおよび無線クライアントが右 WLAN に接続されることを確認して下さ
1.
い。
>show client wlan 1Number of Clients in WLAN... 1
MAC Address AP Name Status Auth Protocol Port Wired Mobility Role Device Type -- -- --- ---- -
---80:d2:1d:4a:69:86 APe4c7.228a.4bf3 Associated Yes 802.11n(2.4 GHz) 1 No Local Unknown
00:f4:b9:0b:14:19 APe4c7.228a.4bf3 Associated Yes 802.11n(2.4 GHz) 1 No Local Unknown
chromecast mac address wireless client mac address
Chromecast デバイスが WLC によって検出することを確認して下さい。
>show mdns domain-name-ip summaryNumber of Domain Name-IP Entries... 2
DomainName MAC Address IP Address Vlan Id Type TTL Time left (sec) (sec)
-- ---- ---- -
---Chromecastkcg.local. 80:d2:1d:4a:69:86 192.168.10.66 10 Wireless 4725 4411
>show mdns service detailed chromecast
Service Name... chromecast
Service String... _googlecast._tcp.local. Service Id... 8
Service query status... Enabled Service LSS status... Disabled Service learn origin... Wireless Number of Profiles... 1
Profile... default-mdns-profile
Number of Service Providers ... 2 Number of priority MAC addresses ... 0
ServiceProvider MAC Address AP Radio MAC Vlan Id Type TTL Time left (sec) (sec) -- ---- ---- - ---Chromecastkcg._googlecast._tcp.local. 80:D2:1D:4A:69:86 34:DB:FD:0B:9C:90 10 Wireless 4500 4410 Chromecast's name
