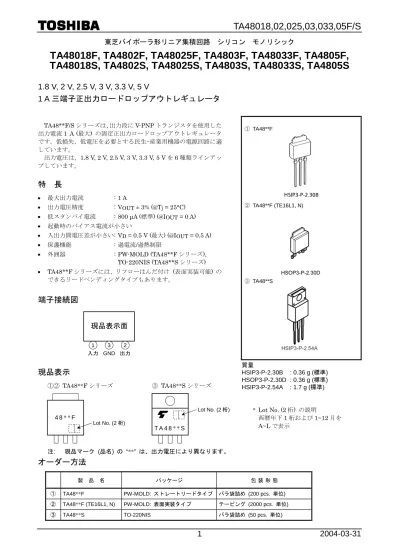

東芝バイポーラ形リニア集積回路 シリコン モノリシック

TA48018F, TA4802F, TA48025F, TA4803F, TA48033F, TA4805F,

TA48018S, TA4802S, TA48025S, TA4803S, TA48033S, TA4805S

1.8 V, 2 V, 2.5 V, 3 V, 3.3 V, 5 V

1 A 三端子正出力ロードロップアウトレギュレータ

TA48**F/S シリーズは、出力段に V-PNP トランジスタを使用した 出力電流1 A (最大) の固定正出力ロードロップアウトレギュレータ です。低損失、低電圧を必要とする民生･産業用機器の電源回路に適 しています。 出力電圧は、1.8 V, 2 V, 2.5 V, 3 V, 3.3 V, 5 V を 6 種類ラインアッ プしています。

特 長

• 最大出力電流 : 1 A • 出力電圧精度 : VOUT ± 3% (@Tj = 25°C)

• 低スタンバイ電流 : 800 µA (標準) (@IOUT = 0 A)

• 起動時のバイアス電流が小さい • 入出力間電圧差が小さい : VD = 0.5 V (最大) (@IOUT = 0.5 A) • 保護機能 : 過電流/過熱制限 • 外囲器 : PW-MOLD (TA48**F シリーズ), TO-220NIS (TA48**S シリーズ) • TA48**F シリーズには、リフローはんだ付け (表面実装可能) の できるリードベンディングタイプもあります。

端子接続図

現品表示

①② TA48**F シリーズ ③ TA48**S シリーズ 注: 現品マーク (品名) の “**” は、出力電圧により異なります。

オーダー方法

① TA48**F ② TA48**F (TE16L1, N) ③ TA48**S 質量 HSIP3-P-2.30B : 0.36 g (標準) HSOP3-P-2.30D : 0.36 g (標準) HSIP3-P-2.54A : 1.7 g (標準) 1 出力

現品表示面

3 2 GND 入力 Lot No. (2 桁) 4 8 * * F * Lot No. (2 桁) の説明 西暦年下1 桁および 1~12 月を A~L で表示 T A 4 8 * * S Lot No. (2 桁)

ブロック図

最大定格

(Ta

= 25°C)

項 目 記 号 定 格 単位 入 力 電 圧 VIN 16 V 出 力 電 流 I_OUT 1 A 動 作 周 囲 温 度 Ta(opr) −40~85 °C 接 合 部 温 度 T_j 150 °C 保 存 温 度 Tstg −55~150 °C TA48**F 1 許 容 損 失 (Ta = 25°C) TA48**S PD 2 W TA48**F 10 許 容 損 失 (Tc = 25°C) TA48**S P_D 20 W TA48**F 125 熱 抵 抗 ( 接 合 部⎯ 外 気 間 ) TA48**S R_th(j-a) 62.5 °C/W TA48**F 12.5 熱 抵 抗 ( 接 合 部⎯ケ ー ス 間 ) TA48**S Rth(j-c) 6.25 °C/W 注 1: 記載されていない端子には外部より電流および電圧を印加 (負電圧含む) してはいけません。

保護機能

(参考値)

項 目 記 号 測 定 条 件 最小 標準 最大 単位 過 熱 制 限 TSD(Tj) ⎯ ⎯ 160 ⎯ °C V_IN = V_OUT + 2 V, T_j = 25°C ⎯ 1.7 ⎯ ピ ー ク 出 力 電 流 IPEAK V_IN = 12 V, T_j = 25°C ⎯ 1.8 ⎯ A V = V + 2 V, T = 25°C ⎯ 1.7 ⎯ 1 入力 過電流検出 回路 2 出力 3 GND 過 熱 検 出 回 路 基 準 電 圧 回 路 定 電 流 回 路

TA48018F/S

電気的特性

(特に指定のない場合は、C

IN

= 0.33 µF, C

OUT

= 10 µF, T

j

= 25°C)

項 目 記 号 測 定 条 件 最小 標準 最大 単位 VIN = 3.8 V, IOUT = 0.5 A 1.746 1.8 1.854 出 力 電 圧 VOUT _{2.8 V <= V} IN<= 12 V, 5 mA <= IOUT<= 1 A, 0°C <= Tj<= 125°C 1.72 1.8 1.88 V 入 力 安 定 度 Reg･line 2.8 V <= VIN<= 12 V, IOUT = 0.5 A ⎯ 5 20 mV 負 荷 安 定 度 Reg･load VIN = 3.8 V, 5 mA <= IOUT<= 1 A ⎯ 5 20 mV 2.8 V <_{= VIN}<= 12 V, I_OUT = 0 A ⎯ 0.8 1.8 バ イ ア ス 電 流 IB 2.8 V <= VIN<= 12 V, IOUT = 1 A ⎯ 10 20 mA VIN = 2.1 V, IOUT = 0 A ⎯ 0.7 5 起 動 時 バ イ ア ス 電 流 IBstart V_IN = 2.5 V, I_OUT = 1 A ⎯ 10 30 mA 出 力 雑 音 電 圧 VNO _{10 Hz <}VIN = 3.8 V, I_{= f <= 100 kHz} OUT = 50 mA, ⎯ 75 ⎯ µVrms リ ッ プ ル 圧 縮 度 R.R. 2.8 V <= VIN<= 12 V, IOUT = 50 mA, f = 120 Hz 54 70 ⎯ dB I_OUT = 0.5 A ⎯ 0.3 0.5 最 小 入 出 力 間 電 圧 差 V_D IOUT = 1 A ⎯ 0.7 ⎯ V

出 力 電 圧 温 度 係 数 T_CVO VIN = 3.8 V, IOUT = 5 mA,

0°C <= Tj<= 125°C ⎯ 0.15 ⎯ mV/°C

TA4802F/S

電気的特性

(特に指定のない場合は、C

IN

= 0.33 µF, C

OUT

= 10 µF, T

j

= 25°C)

項 目 記 号 測 定 条 件 最小 標準 最大 単位 V_IN = 4.0 V, I_OUT = 0.5 A 1.94 2.0 2.06 出 力 電 圧 V_{OUT 3.0 V <} = VIN<= 12 V, 5 mA <= IOUT<= 1 A, 0°C <= Tj<= 125°C 1.91 2.0 2.09 V 入 力 安 定 度 Reg･line 3.0 V <_{= VIN}<= 12 V, I_OUT = 0.5 A ⎯ 5 20 mV 負 荷 安 定 度 Reg･load V_IN= 4.0 V, 5 mA <= IOUT<= 1 A ⎯ 5 20 mV 3.0 V <= VIN<= 12 V, IOUT = 0 A ⎯ 0.8 1.8 バ イ ア ス 電 流 IB 3.0 V <_{= VIN}<= 12 V, I_OUT = 1 A ⎯ 10 20 mA VIN = 2.1 V, IOUT = 0 A ⎯ 0.7 5 起 動 時 バ イ ア ス 電 流 I_Bstart VIN = 2.6 V, IOUT = 1 A ⎯ 10 30 mA 出 力 雑 音 電 圧 VNO _{10 Hz <}VIN = 4.0 V, I_{= f <= 100 kHz} OUT = 50 mA, ⎯ 80 ⎯ µVrms リ ッ プ ル 圧 縮 度 R.R. 3.0 V <= VIN<= 12 V, IOUT = 50 mA, f = 120 Hz 52 68 ⎯ dB I_OUT = 0.5 A ⎯ 0.3 0.5 最 小 入 出 力 間 電 圧 差 VD I_OUT = 1 A ⎯ 0.6 ⎯ V

出 力 電 圧 温 度 係 数 T_CVO VIN = 4.0 V, IOUT = 5 mA,

TA48025F/S

電気的特性

(特に指定のない場合は、C

IN

= 0.33 µF, C

OUT

= 10 µF, T

j

= 25°C)

項 目 記 号 測 定 条 件 最小 標準 最大 単位 VIN = 4.5 V, IOUT = 0.5 A 2.425 2.5 2.575 出 力 電 圧 VOUT _{3.5 V <= V} IN<= 12 V, 5 mA <= IOUT<= 1 A, 0°C <= Tj<= 125°C 2.388 2.5 2.612 V 入 力 安 定 度 Reg･line 3.5 V <= VIN<= 12 V, IOUT = 0.5 A ⎯ 5 20 mV 負 荷 安 定 度 Reg･load VIN = 4.5 V, 5 mA <= IOUT<= 1 A ⎯ 5 20 mV 3.5 V <_{= VIN}<= 12 V, I_OUT = 0 A ⎯ 0.8 1.8 バ イ ア ス 電 流 IB 3.5 V <= VIN<= 12 V, IOUT = 1 A ⎯ 10 20 mA VIN = 2.1 V, IOUT = 0 A ⎯ 0.9 5 起 動 時 バ イ ア ス 電 流 IBstart V_IN = 2.65 V, I_OUT = 1 A ⎯ 12 30 mA 出 力 雑 音 電 圧 VNO _{10 Hz <}VIN = 4.5 V, I_{= f <= 100 kHz} OUT = 50 mA, ⎯ 95 ⎯ µVrms リ ッ プ ル 圧 縮 度 R.R. 3.5 V <= VIN<= 12 V, IOUT = 50 mA, f = 120 Hz 52 68 ⎯ dB I_OUT = 0.5 A ⎯ 0.3 0.5 最 小 入 出 力 間 電 圧 差 V_D IOUT = 1 A ⎯ 0.4 ⎯ V

出 力 電 圧 温 度 係 数 T_CVO VIN = 4.5 V, IOUT = 5 mA,

0°C <= Tj<= 125°C ⎯ 0.24 ⎯ mV/°C

TA4803F/S

電気的特性

(特に指定のない場合は、C

IN

= 0.33 µF, C

OUT

= 10 µF, T

j

= 25°C)

項 目 記 号 測 定 条 件 最小 標準 最大 単位 V_IN = 5.0 V, I_OUT = 0.5 A 2.91 3.0 3.09 出 力 電 圧 V_{OUT 4.0 V <} = VIN<= 12 V, 5 mA <= IOUT<= 1 A, 0°C <= Tj<= 125°C 2.865 3.0 3.135 V 入 力 安 定 度 Reg･line 4.0 V <_{= VIN}<= 12 V, I_OUT = 0.5 A ⎯ 5 20 mV 負 荷 安 定 度 Reg･load V_IN= 5.0 V, 5 mA <= IOUT<= 1 A ⎯ 5 20 mV 4.0 V <= VIN<= 12 V, IOUT = 0 A ⎯ 0.8 1.8 バ イ ア ス 電 流 IB 4.0 V <_{= VIN}<= 12 V, I_OUT = 1 A ⎯ 10 20 mA VIN = 2.1 V, IOUT = 0 A ⎯ 1.1 5 起 動 時 バ イ ア ス 電 流 I_Bstart VIN = 2.8 V, IOUT = 1 A ⎯ 13 30 mA 出 力 雑 音 電 圧 VNO _{10 Hz <}VIN = 5.0 V, I_{= f <= 100 kHz} OUT = 50 mA, ⎯ 110 ⎯ µVrms リ ッ プ ル 圧 縮 度 R.R. 4.0 V <= VIN<= 12 V, IOUT = 50 mA, f = 120 Hz 50 66 ⎯ dB I_OUT = 0.5 A ⎯ 0.3 0.5 最 小 入 出 力 間 電 圧 差 VD I_OUT = 1 A ⎯ 0.4 ⎯ V

出 力 電 圧 温 度 係 数 T_CVO VIN = 5.0 V, IOUT = 5 mA,

TA48033F/S

電気的特性

(特に指定のない場合は、C

IN

= 0.33 µF, C

OUT

= 10 µF, T

j

= 25°C)

項 目 記 号 測 定 条 件 最小 標準 最大 単位 VIN = 5.3 V, IOUT = 0.5 A 3.2 3.3 3.4 出 力 電 圧 VOUT _{4.3 V <= V} IN<= 12 V, 5 mA <= IOUT<= 1 A, 0°C <= Tj<= 125°C 3.152 3.3 3.448 V 入 力 安 定 度 Reg･line 4.3 V <= VIN<= 12 V, IOUT = 0.5 A ⎯ 5 20 mV 負 荷 安 定 度 Reg･load VIN = 5.3 V, 5 mA <= IOUT<= 1 A ⎯ 5 20 mV 4.3 V <_{= VIN}<= 12 V, I_OUT = 0 A ⎯ 0.8 1.8 バ イ ア ス 電 流 IB 4.3 V <= VIN<= 12 V, IOUT = 1 A ⎯ 10 20 mA VIN = 2.1 V, IOUT = 0 A ⎯ 1.1 5 起 動 時 バ イ ア ス 電 流 IBstart V_IN = 2.8 V, I_OUT = 1 A ⎯ 13 30 mA 出 力 雑 音 電 圧 VNO _{10 Hz <}VIN = 5.3 V, I_{= f <= 100 kHz} OUT = 50 mA, ⎯ 115 ⎯ µVrms リ ッ プ ル 圧 縮 度 R.R. 4.3 V <= VIN<= 12 V, IOUT = 50 mA, f = 120 Hz 50 66 ⎯ dB I_OUT = 0.5 A ⎯ 0.3 0.5 最 小 入 出 力 間 電 圧 差 V_D IOUT = 1 A ⎯ 0.4 ⎯ V

出 力 電 圧 温 度 係 数 T_CVO VIN = 5.3 V, IOUT = 5 mA,

0°C <= Tj<= 125°C ⎯ 0.3 ⎯ mV/°C

TA4805F/S

電気的特性

(特に指定のない場合は、C

IN

= 0.33 µF, C

OUT

= 10 µF, T

j

= 25°C)

項 目 記 号 測 定 条 件 最小 標準 最大 単位 V_IN = 7 V, I_OUT = 0.5 A 4.85 5.0 5.15 出 力 電 圧 V_{OUT 6.0 V <} = VIN<= 12 V, 5 mA <= IOUT<= 1 A, 0°C <= Tj<= 125°C 4.775 5.0 5.225 V 入 力 安 定 度 Reg･line 6.0 V <_{= VIN}<= 12 V, I_OUT = 0.5 A ⎯ 5 20 mV 負 荷 安 定 度 Reg･load V_IN= 7.0 V, 5 mA <= IOUT<= 1 A ⎯ 5 20 mV 6.0 V <= VIN<= 12 V, IOUT = 0 A ⎯ 0.8 1.8 バ イ ア ス 電 流 IB 6.0 V <_{= VIN}<= 12 V, I_OUT = 1 A ⎯ 10 20 mA VIN = 2.1 V, IOUT = 0 A ⎯ 1.3 5 起 動 時 バ イ ア ス 電 流 I_Bstart VIN = 3.0 V, IOUT = 1 A ⎯ 14 30 mA 出 力 雑 音 電 圧 VNO _{10 Hz <}VIN = 7.0 V, I_{= f <= 100 kHz} OUT = 50 mA, ⎯ 150 ⎯ µVrms リ ッ プ ル 圧 縮 度 R.R. 6.0 V <= VIN<= 12 V, IOUT = 50 mA, f = 120 Hz 50 64 ⎯ dB I_OUT = 0.5 A ⎯ 0.3 0.5 最 小 入 出 力 間 電 圧 差 VD I_OUT = 1 A ⎯ 0.4 ⎯ V

出 力 電 圧 温 度 係 数 T_CVO VIN = 7.0 V, IOUT = 5 mA,

電気的特性共通事項

各項目測定条件内の Tj = 25°C とは、パルス試験を実施しチップの接合部温度上昇による特性値のドリフトを 無視できる状態での規定です。

標準回路例

入力端子⎯GND 間、出力端子⎯GND 間には端子の近傍にそれぞれコンデンサを必ず接続してください。特に高低温 時においても問題のないよう十分検討された上で、コンデンサを選定してください。 1 2 VIN TA48xxF/S 3 VOUT C_OUT C_IN 0.33 µF 33 µF

TA48**F PDmax – Ta TA48**S PDmax – Ta VOUT – Tj VOUT – VIN IB – VIN IB – Tj 周囲温度 Ta (°C) 周囲温度 Ta (°C) 接合部温度 Tj (°C) 入力電圧 VIN (V) 最大許容 損失 PDm a x (W) 最大許容 損失 PDm a x (W) 出力電圧 VOUT ( V ) 出力電圧 VOUT ( V ) バイアス 電流 IB ( m A ) バイアス 電流 IB ( m A ) 0 12 2 160 0 100 60 8 6 10 20 80 140 Ta = Tc 4 40 120 30 × 30 × 0.8 mmt 単体 50 × 50 × 0.8 mmt 条件 素子の個数: 1 個 リフローはんだ付け セラミック基板 0 24 4 160 0 100 60 16 12 20 20 80 140 Ta = Tc 8 40 120 放熱板なし 熱抵抗 Rth (j-a): 62.5°C/W Rth (j-c): 6.25°C/W 3.1 3.5 150 −50 3.3 3.4 50 3.2 0 100 TA48033F/S VIN = 5 V IOUT = 5 mA IOUT = 1 A 20 8 16 4 TA48033F/S VIN = 5 V 12 IOUT = 0.5 A 10 4 8 2 TA48033F/S Tj = 25°C 6 IOUT = 0.1 A IOUT = 10 mA 0 4 8 0 2 3 4 1 2 6 TA48033F/S Tj = 25°C 0.5 A 0.1 A IOUT = 10 mA

IB – IOUT VOUT – IOUT

VD – Tj R.R. – f

出力電流 IOUT (A) 出力電流 IOUT (A)

接合部温度 Tj (°C) 周 波 数 f (kHz) 出力電圧 VOUT ( V ) バイアス 電流 IB ( m A ) リップル 圧縮度 R. R. (dB ) 最小入出 力間電 圧差 VD (V ) 0 20 8 16 4 1 0 0.4 0.2 0.8 12 TA48033F/S VIN = 5 V Tj = 25°C 0.6 0 70 30 60 10 100 0.1 1 40 10 20 50 TA48033F/S VIN = 5 V IOUT = 50 mA Tj = 25°C 2 0 1 0.5 1.5 TA48033F/S VIN = 5 V Tj = 25°C 0 1 2 4 3 IOUT = 0.1 A 0 0.6 0.2 0.5 0.1 150 −50 500 0.4 TA48033F/S 100 IOUT = 0.5 A IOUT = 1 A 0.3

外形図

外形図

外形図
