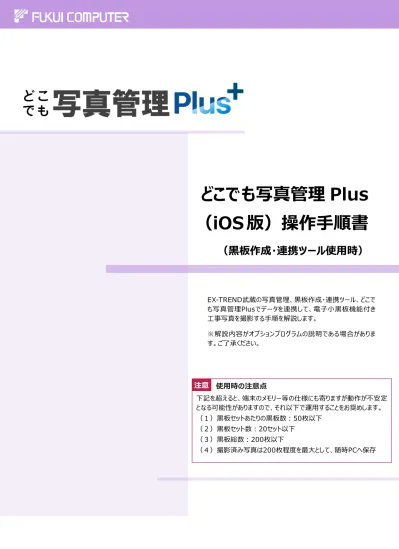

どこでも写真管理 Plus (ios 版 ) 操作手順書 ( 黒板作成 連携ツール使用時 ) EX-TREND 武蔵の写真管理 黒板作成 連携ツール どこでも写真管理 Plus でデータを連携して 電子小黒板機能付き工事写真を撮影する手順を解説します 解説内容がオプションプログラムの説明である場合が

どこでも写真管理 Plus

（iOS版）操作手順書

（黒板作成・連携ツール使用時）

EX-TREND武蔵の写真管理、黒板作成・連携ツール、どこで も写真管理Plusでデータを連携して、電子小黒板機能付き 工事写真を撮影する手順を解説します。 ※解説内容がオプションプログラムの説明である場合がありま す。ご了承ください。 使用時の注意点 下記を超えると、端末のメモリー等の仕様にも寄りますが動作が不安定 となる可能性がありますので、それ以下で運用することをお奨めします。 （１）黒板セットあたりの黒板数：50枚以下 （２）黒板セット数：20セット以下 （３）黒板総数：200枚以下 （４）撮影済み写真は200枚程度を最大として、随時PCへ保存 注意

どこでも写真管理Plus（iOS版）操作手順（黒板作成・連携ツール使用時）

目次

1．どこでも写真管理Plusの概要 ______________ 1

1

－

1

どこでも写真管理Plusの動作の許可について ____________

1

1

－

2

黒板データ・写真を転送する方法について _______________

2

2．

写真管理から工種分類・豆図を出力する

______ 4

2

－

1

工種分類を作成する ______________________________

4

2

－

2

豆図を「黒板作成・連携ツール」に出力する ______________

5

2

－

3

分類を「黒板作成・連携ツール」に出力する ______________

7

3．

黒板作成・連携ツールで黒板データを作成する

___ 8

3

－

1

黒板データを新規作成する _________________________

8

3

－

2

黒板レイアウトを選択する __________________________

9

3

－

3

黒板を編集する _______________________________

10

3

－

4

豆図を貼り付ける ______________________________

11

4．

黒板データをどこでも写真管理Plusに転送する

__ 12

4

－

1

転送先の工事データを作成する ____________________

12

4

－

2

iTunesを使って黒板データを転送する場合 ____________

13

4

－

3

CIMPHONY Plusを使って黒板データを転送する場合 ___

16

4

－

4

SnapChamberを使って黒板データを転送する場合 _____

18

5．

どこでも写真管理Plusで写真を撮影する

______ 19

5

－

1

iTunesで転送された黒板データを取り込む場合 _______

19

5

－

2

CIMPHONY Plusで転送された黒板データを取り込む場合

20

5

－

3

SnapChamberで転送された黒板データを取り込む場合

22

5

－

4

電子小黒板付き写真を撮影する ___________________

24

6．

撮影した写真を写真管理に取り込む

________ 29

6

－

1

iTunesを使って写真を取り込む場合 ________________

29

6

－

2

CIMPHONY Plusを使って写真を取り込む場合 ________

33

6

－

3

SnapChamberを使って写真を取り込む場合 _________

37

1

どこでも写真管理 Plus の概要

「どこでも写真管理Plus」とは、電子小黒板機能付き工事写真撮影アプリです。 本書では、EX-TREND武蔵の写真管理、黒板作成・連携ツール、iOSアプリ「どこでも写真管理Plus」の連携について説明 します。

写真管理

黒板作成・連携ツール

iOS アプリ 「どこでも写真管理 Plus」

EX-TREND武蔵の写真管理で 作成した「工種分類」「豆図」を黒 板作成・連携ツールに取り込み、 事前に黒板リストを作成します。 作成した黒板リストをiOSアプリ 「どこでも写真管理Plus」に取り 込み、黒板を選んで工事写真を 撮影します。 撮影した小黒板付き工事 写真をEX-TREND武蔵の 写真管理に送信します。

1-1 どこでも写真管理Plusの動作の許可について

スマートフォンで「どこでも写真管理Plus」を起動した時に、各種動作の許可を求める画面が表示される場合があります。 この画面では、すべて「許可」を選択します。 【画面例】

2

1-2 黒板データ・写真を転送する方法について

PC－スマートフォン間で黒板データや写真を転送するには、iTunesを使用する方法とインターネットを経由する方法があります。 インターネットを経由する方法は「CIMPHONY Plus」を使用する方法と「SnapChamber」を使用する方法があり、PCとスマー トフォンが離れた場所（事務所と現場など）にある場合でも黒板データや写真を転送することができます。 iTunes使用 PC スマートフォン 「SnapChamber」を使用する場合は、以下の方法で事前準備をおこないます。 インターネット経由 ・CIMPHONY Plus ・SnapChamber SnapChamberの「ユーザー名（アカウント）」と「パスワード」を、EX-TREND武蔵の写真管理、黒板作成・連携ツール、ど こでも写真管理Plus で同じ設定に合わせておく必要があります。

■

SnapChamber の事前準備

［ファイル］－［分類出力］－ ［SnapChamberへ］をクリック ［設定］をクリック ［ユーザー名］と ［パスワード］を設定 EX-TREND 武蔵の写真管理の SnapChamber 設定場所

［オプション設定］をクリック ［設定］をタップ ［ユーザー名］と ［パスワード］を設定 黒板作成・連携ツールの SnapChamber 設定場所 どこでも写真管理 Plus の SnapChamber 設定場所 使用する SnapChamber のユーザー名（アカウント）は、 他 PC やスマートフォンでは使用しないでください 他のPCやスマートフォンからアクセスがあると、SnapChamberで管理して いる工事情報や写真の転送情報などが上書きされ、正しく連携できなくな る恐れがあります。 使用するSnapChamberのユーザー名（アカウント）は、単独でお使いく ださい。 注意 ［SnapChamberを使用］を選択 ［アカウント］（ユーザー名）と ［パスワード］を設定

4

［分類読込］をクリックします。 テンプレート名、グループ名、登録名を選択し ます。 分類を選択します。 ［読込］をクリックします。 読み込みを終了したら［終了］をクリックし ます。

2-1 工種分類を作成する

EX-TREND武蔵の写真管理で、使用する分類を作成します。 ここでは、工事テンプレートから読み込む例で説明します。

2

写真管理から工種分類・豆図を出力する

1 2 3 4 分類が読み込まれます。 5

［電子黒板］をクリックします。 ［PC で事前に黒板を作成する］タブをクリック します。 ［豆図出力］をクリックします。 出力する豆図を選択します。 ［「黒板作成・連携ツール」へ豆図を出力］を クリックします。

2-2 豆図を「黒板作成・連携ツール」に出力する

必要な豆図をあらかじめ「黒板作成・連携ツール」に出力しておきます。 1 4 5 2 3

6

出力先、文字、表示色、利用方法を設定し ます。 ［出力］をクリックします。 ［OK］をクリックします。 6 7 8

出力する分類を選択します。 ［電子黒板］をクリックします。 ［PC で事前に黒板を作成する］タブをクリック します。 ［分類出力］をクリックします。 出力先と出力する分類を設定します。 ［出力］をクリックします。 分類が出力され、黒板作成・連携ツールが 起動します。

2-3 分類を「黒板作成・連携ツール」に出力する

「黒板作成・連携ツール」に分類を出力します。 写真－大分類、写真区分、工種、種別、細別、工種区分予備1、工種区分予備2、工種区分予備3が出力されます。 （※撮影箇所は出力されません。） 1 2 6 5 3 4 選択した分類以下を出力 する場合は［選択している 分類以下］を選択します。

8

黒板データの名称（工事名称）を入力します。 会社名を入力します。 ［OK］をクリックします。 ［OK］をクリックします。 黒板レイアウトの選択画面が表示されます。

3-1 黒板データを新規作成する

「黒板作成・連携ツール」で黒板データを作成します。

3

黒板作成・連携ツールで黒板データを作成する

3 1 4 2

使用する黒板のレイアウトを選択します。 ［選択］をクリックします。

3-2 黒板レイアウトを選択する

黒板レイアウトを選択します。 1 2 写真管理から出力した 工種分類が表示され ます。 分類を選択すると初期状態 の黒板が表示されます。

10

［黒板の編集］のアイコンをクリックします。 （表示されている黒板イメージをダブルクリック しても同じです。） 各項目を設定します。 （詳細はヘルプを参照してください。）

3-3 黒板を編集する

黒板を編集します。各種値などを入力します。 1 2

［図面ファイル選択］をクリックします。 豆図の保存先を指定して、貼り付ける豆図を 選択します。 ［開く］をクリックします。 編集を終了したら［編集終了］をクリックします。 編集中の内容が保存されていない場合は、確 認のメッセージが表示されますので、［はい］を クリックします。

3-4 豆図を貼り付ける

必要に応じて豆図を貼り付けます。 1 3 2 選択した豆図が 貼り付けられます。

12

4-1 転送先の工事データを作成する

あらかじめスマートフォンの「どこでも写真管理Plus」で、黒板データの転送先となる工事データを作成しておきます。

4

黒板データをどこでも写真管理 Plus に転送する

必要な黒板データを作成したら、黒板データをiOSアプリ「どこでも写真管理Plus」に転送します。 転送する方法は3通りあります。 ・iTunesを使用して転送 →4-1と4-2の操作をおこないます ・CIMPHONY Plusを使って転送（インターネット経由）→4-1と4-3の操作をおこないます ・SnapChamberを使って転送（インターネット経由）→4-1と4-4の操作をおこないます スマートフォンで、どこでも写真管理 Plus を起動 し、［工事新規作成］（＋マーク）をタップし ます。 ［工事名称］など工事の情報を入力します。 入力を終えたら、［工事一覧］をタップします。 工事一覧に戻ります。 黒板データの転送先の工事が作成されている ことを確認します。 1 2 3 4

2

4-2 iTunesを使って黒板データを転送する場合

iTunesを使って、黒板データを「どこでも写真管理Plus」に転送します。 1 転送対象の黒板を選択し、右クリックして［どこ でも写真管理 Plus 転送］をクリックします。 （黒板を選択した状態で［ツール］ー［どこ でも写真管理 Plus 転送］を実行しても同じ です。） ※黒板を複数選択することも可能です。 ［iTunes］を選択して［OK］をクリックします。 黒板データを一旦 PC の任意フォルダーに出力 します。 出力先のフォルダーを指定して［OK］をクリック します。 ※ 指定したフォルダーに“黒板+日時”のフォルダーが 作成され、データが出力されます。 ［フォルダーを開く］をクリックします。 黒板データが出力されたフォルダーが開きます。 ［閉じる］をクリックします。 （次ページに続く） 2 3

14

iTunes を起動し、PC とスマートフォンを接続します。 6 USBでパソコンとスマホを接続するとデバイスが表示されます。 スマホのアイコンをクリックします。 「ファイル共有」をクリックし、「どこでも写真管理 Plus」をクリックします。（次ページに続く） 7

黒板作成・連携ツールから出力した黒板データの zip ファイルを、iTunes にドラッグします。

8

iTunes に黒板データが登録され、転送は完了です。

16

2

4-3 CIMPHONY Plusを使って黒板データを転送する場合

CIMPHONY Plusを利用して、インターネット経由でPCの黒板データをスマートフォンの「どこでも写真管理Plus」に転送します。 転送対象の黒板を選択し、右クリックして［ど こでも写真管理 Plus 転送］をクリックします。 （黒板を選択した状態で［ツール］ー［どこ でも写真管理 Plus 転送］を実行しても同じ です。） ※黒板を複数選択することも可能です。 ［CIMPHONY Plus］を選択して ［OK］をクリックします。 転送するファイルの「名称」を入力し、 ［OK］をクリックします。 ［メールアドレス］と［パスワード］を入力し、 ［ログイン］をクリックします。 ※ログイン後、1 ヶ月間は認証情報が保存され ます。 1 3 4

現場を選択し、［現場を選択］をクリックします。 ※CIMPHONY Plus であらかじめ現場を作成して おいてください。 ※工期中の現場のみ表示されます。 アップロード完了後、［終了］をクリックします。 ［OK］をクリックします。 以上で黒板データの転送は完了です。 5 6

18

2 3

4-4 SnapChamberを使って黒板データを転送する場合

SnapChamberを利用して、インターネット経由でPCの黒板データをスマートフォンの「どこでも写真管理Plus」に転送します。 転送対象の黒板を選択し、右クリックして［ど こでも写真管理 Plus 転送］をクリックします。 （黒板を選択した状態で［ツール］ー［どこ でも写真管理 Plus 転送］を実行しても同じ です。） ※黒板を複数選択することも可能です。 ［SnapChamber］を選択して［OK］をクリ ックします。 転送を終えたら［OK］をクリックします。 以上で黒板データの転送は完了です。 1 「5-3 SnapChamberで転送された黒板データを取り込む場合」へ進みます

5-1 iTunesで転送された黒板データを取り込む場合

5

どこでも写真管理 Plus で写真を撮影する

iOSアプリ「どこでも写真管理Plus」で、黒板作成・連携ツールから転送した黒板を使用して工事写真を撮影します。 スマートフォンで、どこでも写真管理 Plus を起動 します。 黒板作成・連携ツールから黒板データが転送さ れた場合は、「受信済みファイルが見つかりまし た。～」と表示されます。 あらかじめスマートフォンで作成しておいた工事 から、黒板データを取り込む工事をタップします。 黒板データが取り込まれ、工事一覧に戻ります。 黒板データを取り込んだ工事をタップして開き ます。 取り込んだ黒板データが、黒板セットの一覧に 追加されます。 1 2 3 取り込んだ黒板セット 黒板が表示されない場合は 画面下の「お気に入り」がオンになっていると取り 込んだ黒板が表示されない場合があります。 「お気に入り」をタップしてオフにすると、すべての黒 板が表示されます。 補足

20

スマートフォンで、どこでも写真管理 Plus を起動 します。 ［設定］をタップします。 ［CIMPHONYPlus を使用］を選択して［分類・ 豆図・黒板のダウンロード］をタップします。 CIMPHONY Plus のログイン画面が開きます。 ［メールアドレス］と［パスワード］を入力し、 ［ログイン］をクリックします。

5-2 CIMPHONY Plusで転送された黒板データを取り込む場合

1 3 2

黒板が表示されない場合は 画面下の「お気に入り」がオンになっていると取り 込んだ黒板が表示されない場合があります。 「お気に入り」をタップしてオフにすると、すべての黒 板が表示されます。 補足 6 黒板データを転送した CIMPHONY Plus の 現場をタップします。 ダウンロードが終了したら、［閉じる］をタップし ます。 ［工事一覧］をタップします。 黒板作成・連携ツールから黒板データが転送 された場合は、「受信済みファイルが見つかりま した。～」と表示されます。 あらかじめスマートフォンで作成しておいた工事 から、黒板データを取り込む工事をタップします。 黒板データが取り込まれ、工事一覧に戻ります。 黒板データを取り込んだ工事をタップして開き ます。 取り込んだ黒板データが、黒板セットの一覧に 追加されます。 4 5 取り込んだ黒板セット 待機状態が長く続く場合 回線などの問題でダウンロードが完了しない場合 は、一旦［工事一覧］をタップして戻り、 再度［設定］の［分類・豆図・黒板のダウンロ ード］をタップしてください。 補足

22

スマートフォンで、どこでも写真管理 Plus を起動 します。 ［設定］をタップします。 ［分類・豆図・黒板のダウンロード］をタップし ます。 ダウロードを終えたら、［閉じる］をクリックします。 あらかじめスマートフォンで作成しておいた工事か ら、黒板データを取り込む工事をタップします。

5-3 SnapChamberで転送された黒板データを取り込む場合

2 1 3 待機状態が長く続く場合 回線などの問題でダウンロードが完了しない場合 は、一旦［工事一覧］をタップして戻り、 再度［設定］の［分類・豆図・黒板のダウンロ ード］をタップしてください。 補足

黒板データを取り込んだ工事をタップして開き ます。 取り込んだ黒板データが、黒板セットの一覧に 追加されます。 4 取り込んだ黒板セット 「5-4 電子小黒板付き写真を撮影する」へ進みます 黒板が表示されない場合は 画面下の「お気に入り」がオンになっていると取り 込んだ黒板が表示されない場合があります。 「お気に入り」をタップしてオフにすると、すべての黒 板が表示されます。 補足

24

SnapChamber で転送した黒板データが受信できない場合は 黒板データを転送したのに、［分類・豆図・黒板のダウロード］で「ダウンロードエラー」やダウンロードできないという表示が出 て、黒板データがダウンロードできない場合はSnapChamberの設定で「アカウント」と「パスワード」を確認して下さい。 「アカウント」と「パスワード」の前後にスペースが入ってい ないかも確認して下さい。 PCの「黒板作成・連携ツール」のSnapChamber接 続設定と同じ「アカウント（ユーザー名）」と「パスワー ド」が設定されているかも確認して下さい。 SnapChamberの「アカウント」と「パスワード」が使用 可能かどうかを調べる場合は、「接続先URL」をタップし ます。 表示されるSnapChamberのログイン画面で、 アカウント → ログイン画面のユーザーID パスワード → ログイン画面のPASSWORD に入力して、ログインできるかどうかを確認して下さい。 補足 ［設定］をタップ

使用する黒板が格納された黒板セットをタップ します。 格納されている黒板が一覧表示されます。 撮影で使用する黒板をタップします。 黒板情報が表示されます。 ［黒板情報］タブと［写真情報］タブをタップ して、黒板情報と写真情報をそれぞれ確認し ます。 現場で入力する項目がある場合は、ここで入 力します。 1 2 3

5-4 電子小黒板付き写真を撮影する

26

4 写真を撮影します。［黒板情報］タブの［撮 影］（カメラマーク）をタップします。 カメラが表示されます。 黒板の位置はドラッグして移動できます。 黒板のサイズは黒板の四隅の「○」をドラッグし て変更できます。 黒板の位置とサイズが決まったら、［撮影］ボ タン（◎）をタップして写真を撮影します。 撮影を終えたら、撮影画面左上の［戻る］ ボタンで黒板情報画面に戻ります。 5 6

撮影写真をタップして確認します。 撮影した写真が拡大表示されます。 ［情報］（ｉマーク）をタップします。 撮影した写真に関する情報が表示されるの で、確認します。 確認を終えたら、左上の［黒板情報］［黒 板一覧］とタップして、黒板一覧まで戻ります。 撮影を続ける場合は からの手順（黒板 選択→写真撮影）を繰り返して写真を撮影 します。 7 8 9

28

現場で黒板を作成するときは 現場で黒板を新規作成する場合は、「黒板セット一覧」ま たは「黒板一覧」画面に表示される［黒板追加］ボタンを タップします。 どこでも写真管理Plusに内蔵されている黒板が表示 されますので、使用する黒板を選択し、黒板の内容 を手入力して作成します。 作成した黒板は、黒板セットの「アプリで作成した黒 板」に格納されるので、写真を撮影するときはここから 黒板を選択して撮影します。 黒板の内容を タップして手入力 黒板の項目を タップして手入力 補足

6-1 iTunesを使って写真を取り込む場合

iTunesを使って、EX-TREND武蔵の写真管理に撮影写真を取り込みます。

6

撮影した写真を写真管理に取り込む

撮影した写真を、EX-TREND武蔵の写真管理で取り込みます。 取り込む方法は3通りあります。 ・iTunesを使って取り込み →6-1の操作をおこないます ・CIMPHONY Plusを使って取り込み（インターネット経由）→6-2の操作をおこないます ・SnapChamberを使って取り込み（インターネット経由）→6-3の操作をおこないます iTunes を起動し、PC とスマートフォンを接続します。（次ページに続く） 1 USBでパソコンとスマホを接続するとデバイスが表示されます。 スマホのアイコンをクリックします。 まず iTunes を使用して、撮影した写真を PC に転送します。

30

「ファイル共有」をクリックし、「どこでも写真管理 Plus」をクリックします。 2 写真を取り込む「工事名称」を選択して、［保存］をクリックします。 写真の保存先フォルダーを指定して［フォルダーの選択］を クリックします。 指定したフォルダーに「工事名称」のフォルダーが作成され、写真が保存されます。（次ページに続く） 3 4

1 2 EX-TREND 武蔵の写真管理で、［取り込 み］をクリックします。 取り込み元で［ファイル］または［フォルダ］を クリックします。 写真を選択して取り込む場合は［ファイル］、 フォルダー単位で取り込む場合は［フォルダ］ を選択します。 （本書は［フォルダ］の場合で解説します。） ［OK］をクリックします。 スマートフォンから写真を転送したフォルダーを 指定して、［取込］をクリックします。 次に、EX-TREND 武蔵の写真管理で写真を取り込みます。 3 4

32

取り込み完了のメッセージが表示されるので、 ［OK］をクリックします。 写真が取り込まれます。 以上で写真の取り込みは完了です。 5 6

6-2 CIMPHONY Plusを使って写真を取り込む場合

CIMPHONY Plusを利用して、インターネット経由でEX-TREND武蔵の写真管理に写真を取り込みます。

まず、スマートフォンの「どこでも写真管理 Plus」で、写真を CIMPHONY Plus に送信します。

3 4 どこでも写真管理 Plus で、写真を撮影した工 事をタップして開きます。 ［データ管理］をタップします。 写真一覧が表示されます。 ［全選択］をタップします。 ［全選択］をタップします。 送信される写真にチェックマークが表示されま す。 ［CIMPHONY Plusへ送信］をタップします。 ［OK］をタップします。 1 2 6 ［SnapChamber へ送信］と表示さ れている場合 工事一覧に戻って、［設定］をタップし、 補足

34

写真を取り込む CIMPHONY Plus の現場を 選択します。 同期完了後、［閉じる］をタップします。 写真が「CIMPHONY Plus 送信済」になりま す。 7 送信済み 写真 1

次に、EX-TREND 武蔵の写真管理で CIMPHONY Plus から写真を取り込みます。

EX-TREND 武蔵の写真管理で、［取り込 み］をクリックします。 転送が失敗する場合 回線の状態により、転送が失敗する場合がありま す。 その場合は、転送する写真の枚数を減らして、再度 転送をおこなってください。 補足

2 ［どこ写 Plus］をクリックします。 ［OK］をクリックします。 ［CIMPHONY Plus］を選択します。 ［OK］をクリックします。 CIMPHONY Plus 内の工事の一覧が表示さ れます。 写真を取り込む工事をクリックして選択します。 ［現場を選択］をクリックします。 3 4 5 7 6

36

ダウンロード完了後、［終了］をクリックしま す。 取り込み完了のメッセージが表示されるので、 ［OK］をクリックします。 写真が取り込まれます。 以上で写真の取り込みは完了です。 9 工事情報の選択 写真管理とどこでも写真管理Plusの「工事 名称」や「受注者名」が異なる場合はダイアロ グが表示されます。 どちらを利用するか選択してください。 補足 8 10

3 4

6-3 SnapChamberを使って写真を取り込む場合

SnapChamberを利用して、インターネット経由でEX-TREND武蔵の写真管理に写真を取り込みます。 どこでも写真管理 Plus で、写真を撮影した 工事をタップして開きます。 ［データ管理］をタップします。 写真一覧が表示されます。 ［全選択］をタップします。 ［全選択］をタップします。 送信される写真にチェックマークが表示され ます。 ［SnapChamber へ送信］をタップします。 ［OK］をタップします。 まず、スマートフォンの「どこでも写真管理 Plus」で、写真を SnapChamber に送信します。 1 2 6 ［CIMPHONY Plus へ送信］と表示 されている場合 工事一覧に戻り、［設定］をタップして、 補足

38

1 2 ［閉じる］をタップします。 写真が「SnapChamber 送信済」になります。 7 送信済み 写真 EX-TREND 武蔵の写真管理で、［取り込 み］をクリックします。 ［どこ写 Plus］をクリックします。 ［OK］をクリックします。 次に、EX-TREND 武蔵の写真管理で SnapChamber から写真を取り込みます。 3 転送が失敗する場合 回線の状態により、転送が失敗する場合がありま す。 その場合は、転送する写真の枚数を減らして、再度 転送をおこなってください。 補足

［SnapChamber］を選択します。 ［OK］をクリックします。 SnapChamber 内の工事の一覧が表示され ます。 写真を取り込む工事をクリックして選択します。 ［OK］をクリックします。 取り込み完了のメッセージが表示されるので、 ［OK］をクリックします。 写真が取り込まれます。 以上で写真の取り込みは完了です。 4 5 7 6 8 9 工事情報の選択 写真管理とどこでも写真管理Plusの「工事 名称」や「受注者名」が異なる場合はダイアロ グが表示されます。 どちらを利用するか選択してください。 補足
