Ver. 3.8 Ver NOTE E v3 2.4GHz, 20M cache, 8.00GT/s QPI,, HT, 8C/16T 85W E v3 1.6GHz, 15M cache, 6.40GT/s QPI,

(1)

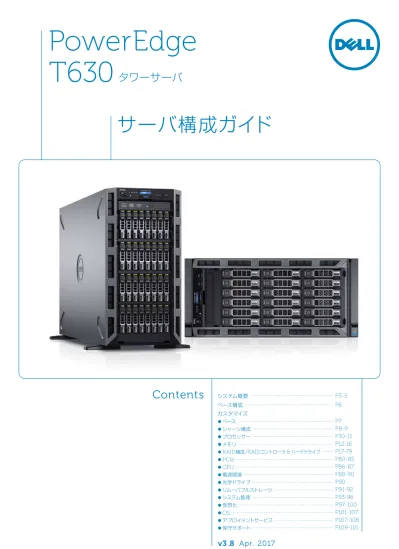

サーバ構成ガイド

システム概要ベース構成カスタマイズ ●ベース ●シャーシ構成 ●プロセッサー ●メモリ

●RAID構成/RAIDコントローラ & ハードドライブ

●PCIe GPU P3-5 P6 P7 P8-9 P10-11 P12-16 P17-79 P80-85 P86-87

+

もしくは

-

で表記されている価格）は、「ベース構成」で選択されている項目との差額です。 ●

本ガイド内での枠で表示されている項目が、「ベース構成」で選択されている項目です。例：

NOTE

2017

年

4

月

28

日

Ver.

3.8

発行

2016

年

4

月

22

日

Ver.

1.0

発行

本構成ガイドの更新履歴および使用に関する注意事項

E5-2630 v3 2.4GHz, 20M cache, 8.00GT/s QPI, ターボ, HT, 8C/16T（85W）

E5-2603 v3 1.6GHz, 15M cache, 6.40GT/s QPI, ターボなし, HTなし, 6C/6T（85W）

E5-2609 v3 1.9GHz, 15M cache, 6.40GT/s QPI, ターボなし, HTなし, 6C/6T（85W）

- 110,399円 - 87,939円ベース構成選択項目 ● PowerEdge関連のマニュアル・ガイド等については、デルのホームページ内の「Dell サーバ関連マニュアル集」を参照してください。 URLは次の通りです： https://japancatalog.dell.com/c/dell_server_manuals/ 以下のマニュアルが参照できます。 ●デルの環境に関する対応については、ホームページ内の「環境への取り組み」を参照してください。 URLは次の通りです： http://www.dell.com/learn/jp/ja/jpcorp1/campaigns/environment-main-jp

リファレンス

iDRAC ● iDRAC8 ユーザーズガイド

OpenManage ● Dell OpenManage Essentials ユーザーズガイド

● Dell OpenManage Essentials 向け Dell SupportAssist クイックセットアップガイド

● Dell OpenManage Essentials 向け Dell SupportAssist ユーザーズガイド

Server Administrator ● Server Administrator インストールガイド for Microsoft Windows

● Dell OpenManage Server Administrator ユーザーズガイド

PowerEdge ● Dell PowerEdgeのイベントおよびエラーメッセージリファレンスガイド

(3)

ワークロードに対して、優れた

2

プロセッサーパフォーマンス、汎用性、および可用性を提供します。

製品名 PowerEdge T630

フォームファクタタワー（5Uラック対応）サーバ

プロセッサー（CPU） 2_{• Intel}ソケット®_Xeon®_{プロセッサー}_{E5-2600 v3/v4}_{製品ファミリー}

チップセット Intel C610シリーズ

オペレーティングシステム

• Microsoft Windows Server®

2008/2012 SP2, x86/x64（x64 はHyper-V®

搭載）

• Microsoft Windows Server®

2008/2012 R2 Hyper-V を搭載）

• Microsoft Windows HPC Server 2008 • Novell®

SUSE®

Linux Enterprise Server 11 SP3/11 SP4/12/12 SP1 • Red Hat®

Enterprise Linux 6.5/6.6/6.7/7.0/7.1/7.2

メモリアーキテクチャ_{メモリの種類}_{: RDIMM, LRDIMM}: 2400 MT/s（最大）_{メモリモジュールソケット} DDR4 DIMM _{: 24}_最大_{RAM: 768GB} ハイパーバイザのサポート • Microsoft Windows Server with Hyper-V

® _{• Citrix}®_XenServer® • VMware®

vSphere® ESXi®

• Red Hat Enterprise Virtualization®

ドライブベイ

• 3.5インチハードドライブ× 8（最大）: SAS/SATA/ニアラインSAS HDD, SAS/SATA SSD, PCIe SSDドライブ（オプションのフレックスベイを使用）

• 3.5インチハードドライブ× 18（最大）: SAS/SATA/ニアラインSAS HDD, SAS/SATA SSD • 2.5インチハードドライブ× 16（最大）: SAS/SATA/ニアラインSAS HDD, SAS/SATA SSD,

PCIe SSDドライブ（オプションのフレックスベイを使用）

• 2.5インチハードドライブ× 32（最大）: SAS/SATA/ニアラインSAS HDD, SAS/SATA SSD

内蔵ストレージの最大容量

• 3.5インチハードドライブ× 18：最大72TB（4TBのホットプラグ対応SASハードドライブ）

• 2.5インチハードドライブ× 32：最大38TB（1.2TBのホットプラグ対応SASハードドライブ）

• 最大4台のExpress Flash PCIe SSD（オプション）スロット 7個のPCIe 3.0スロットおよび専用PERCスロット

RAIDコントローラ

• 内蔵ドライブ用: PERC S130（ソフトウェア RAID）, PERC H330, PERC H730, PERC H730P • 外付けハードドライブ用（RAID）: PERC H830

• 外付けハードドライブ用（RAID非対応）: 12 Gbps SAS HBA

内蔵ネットワーク

インタフェース Intel デュアルポート 1GbE LOM

バッテリ・電源オプション • プラチナ認定： 495W AC, 750W AC, 1,100W AC, 1,600W AC • チタニウム認定： 750W AC

• ゴールド認定： 1,100W DC

可用性

ホットプラグ対応高効率冗長電源ユニット, ホットプラグ対応ドライブベイ, 内蔵デュアルSDモジュール,

ホットプラグ対応冗長ファン, ベゼル（オプション）, 情報タグ, ECCメモリ（スイッチに依存しないパーティション構成）, Single Device Data Correction（SDDC）, スペアランク, 工具不要のシャーシ,

高可用性クラスタリングおよび仮想化のサポート, プロアクティブなシステム管理アラート

管理

システム管理: IPMI 2.0 準拠

• Dell OpenManage Essentials • Dell OpenManage Mobile • Dell OpenManage Power Center

Dell OpenManage Integrations:

• Dell OpenManage Integration Suite

for Microsoft System Center • Dell OpenManage Integration for

VMware vCenter®

Dell OpenManage Connections:

• HP Operations Manager, IBM Tivoli®

Netcool® , および

CA Network and Systems Management • Dell OpenManage Plug-in for Oracle®

Database Manager

リモート管理：

ライフサイクルコントローラ搭載iDRAC8, iDRAC8 Express（デフォルト）,

(4)

3.5

インチハードドライブシャーシ

3.5

インチハードドライブ

+ PCIe SSD

シャーシ

SD vFlash

カードスロット電源インジケータ

,

電源ボタン

NMI

ボタンシステム識別ボタン

LCD

メニューボタン情報タグ

LCD

パネル

USB

管理ポート

/iDRAC

ダイレクトポート

VGA

コネクタ

USB

コネクタ光学ドライブまたはテープドライブベイ物理ドライブフレックスベイ

SD vFlash

カードスロット電源インジケータ

,

電源ボタン

NMI

ボタンシステム識別ボタン

LCD

メニューボタン情報タグ

LCD

パネル

USB

管理ポート

/iDRAC

ダイレクトポート

VGA

コネクタ

USB

コネクタ光学ドライブまたはテープドライブベイ物理ドライブ

1

2

3

4

5

6

7

5

6

7

5

6

7

8

9

10

11

12

13

14

15

1

2

3

4

5

7

6

8

9

10

11

12

(5)

SPCIe

拡張カードスロット（

3

）（プロセッサー

1

）イーサネットコネクタイーサネットコネクタシステム識別コネクタシステム識別ボタン

iDRAC Enterprise

ポート電源ユニット（

PSU1

）

USB

コネクタ（

6

）ビデオコネクタシリアルコネクタ電源ユニット（

PSU2

）

PCIe

拡張カードスロットフルハイト（

4

）（プロセッサー

2

）

1

2

3

4

5

6

7

8

9

10

11

12

2 3 4 5 6 8 9 10 1 12 7 11

(6)

販売価格（税抜・配送料込） 1,535,672円ベース PowerEdge T630, MLK サーバシャーシ最大8 × 3.5インチハードドライブ, タワー構成, HDD付きプロセッサー Intel ®_Xeon®_{E5-2630 v3 2.4GHz, 20M} キャッシュ, 8.0GT/s QPI, ターボ, HT, 8C, 最大メモリ速度1,866MHz メモリ 2 × 8GB RDIMM, 2400MT/s, 1R , x8 データ幅 RAID構成 RAID 1, H330/H730/H730P用

RAIDコントローラ PERC H730 RAIDコントローラカード, 1GB NV キャッシュハードドライブ 2 × 1TB SATA, 3.5", 7.2K RPM, 6Gbps, HotPlug PCIeスロット 7 × PCIe 3.0

ネットワークコントローラ Intel デュアルポート 1GbE LOM

デプロイメントサービスベーシックデプロイメントデルサーバ T シリーズ

システム管理 iDRAC8 Enterprise OpenManage Essentials（サーバ構成管理）

OS なし光学ドライブ 16x SATA DVD-ROM 保守サポート 3年間プロサポートプラス&ミッションクリティカル: 4時間対応オンサイト保守サービス（24時間365日） ●「ベース構成」とは、本ガイドのベースとなる構成です。 ●本ガイドに記載されている比較価格（

+

もしくは

-

で表記されている価格）は、ベース構成で選択されている項目との差額です。 ●ベース構成はデル株式会社（日本）の推奨する構成ではありません。

NOTE

(7)

●

TPM

（

Trusted Platform Module

）は、マザーボードに装着され、セキュリティ機能が実装された

LSI

チップのことです。

OS

やアプリケーションの改ざん検知や端末の個体識別、認証、データの暗号化などが、ストレージドライブから独立して利用できます。ストレージは、暗号化を行ったマザーボードとの組み合わせでのみ復号化が可能｡また

TPM

チップの解析ができない（解析を試みた場合は破損）ことなどから、堅牢なセキュリティを実現できます。 ●

PowerEdge T630

を含む第

13

世代（

13G

）のサーバには、オプションのプラグインモジュールソリューションとして

TPM

が搭載されており、コネクタが装備されています。 ●

TPM

は、工場出荷時のみ対応しています。販売店での設定・搭載は行っていません。 ●「

MLK

サーバ」を選択した場合は、別途

TPM

を選択してください。

NOTE

PowerEdge T630

MLK サーバ

(8)

ハードドライブ

16 台まで（ホットプラグ対応）

ハードドライブ

32 台まで（ホットプラグ対応）

ハードドライブシャーシ最大16台, 2.5インチHDD付き, タワー構成 + 41,503円ハードドライブシャーシ最大16台, 2.5インチHDD付き + 最大4×PCIe SSD付き, タワー構成 + 65,144円ハードドライブシャーシ最大16台, 2.5インチHDD付き, ラック構成 + 44,744円ハードドライブシャーシ最大16台, 2.5インチHDD付き + 最大4×PCIe SSD付き, ラック構成 + 70,844円

ハードウェア

RAID

あり

ハードドライブシャーシ最大32台, 2.5インチHDD付き, タワー構成 + 73,144円ハードドライブシャーシ最大32台, 2.5インチHDD付き, ラック構成 + 78,844円

ハードウェア

RAID

あり

ハードドライブシャーシ最大16台 + 16台, 2.5インチHDD付き, タワー構成 + 73,144円ハードドライブシャーシ最大16台 + 16台, 2.5インチHDD付き, ラック構成 + 78,844円

ハードドライブ

8 台まで（ホットプラグ対応）

ハードドライブ

18 台まで（ホットプラグ対応）

ハードウェア

RAID

あり

ハードウェア

RAID

なし

ハードドライブシャーシ最大8台, 3.5インチHDD付き, ソフトウェアRAID/RAIDなし, タワー構成 - 856円

ハードドライブシャーシ最大8台, 3.5インチHDD付き + 最大4×PCIe SSD付き, RAIDなし-SATA, タワー構成 + 40,144円ハードドライブシャーシ最大8台, 3.5インチHDD付き, ソフトウェアRAID/RAIDなし, ラック構成 + 4,844円

ハードドライブシャーシ最大8台, 3.5インチHDD付き + 最大4×PCIe SSD付き, RAIDなし-SATA, ラック構成 + 34,444円

ハードドライブシャーシ最大18台, 3.5インチHDD付き, タワー構成 + 30,946円ハードドライブシャーシ最大18台, 3.5インチHDD付き, ラック構成 + 34,544円

ハードウェア

RAID

あり

ハードドライブシャーシ最大8台, 3.5インチHDD付き, タワー構成ハードドライブシャーシ最大8台, 3.5インチHDD付き + 最大4×PCIe SSD付き, ラック構成 + 39,044円ハードドライブシャーシ最大8台, 3.5インチHDD付き, ラック構成 + 5,899円ハードドライブシャーシ最大8台, 3.5インチHDD付き + 最大4×PCIe SSD付き, タワー構成 + 33,344円

(9)

●

PowerEdge T630

のシャーシは、タワー構成もしくは

5U

ラック構成として使用できます。

●シャーシは、シャーシのタイプ、ハードドライブ数、

RAID

タイプなどから選択することができます。

●シャーシのオプションは

18

種類で、各々の仕様に応じて、バックプレーンには

RAID

コントローラカードやマザーボードへケーブル接続できるインタフェースが搭載されています。

●シャーシによって、標準でハードドライブが付属しているものがありますが、標準のハードドライブは変更可能です。

●

RAID

コントローラ不要の場合は、「ソフトウェア

RAID/RAID

なし」シャーシで「

RAID

なし」を選択するか、「

RAID

なし

-SATA

」シャーシを選択してください。

NOTE

(10)

CPU

Intel

®

_Xeon

®

E5-2630 v3 2.4GHz,20M cache,8.00GT/s QPI,ターボ,HT,8C/16T (85W) Max Mem 1866MHz E5-2603 v3 1.6GHz, 15M cache, 6.40GT/s QPI, ターボなし, HTなし, 6C/6T (85W) Max Mem 1600MHz E5-2609 v3 1.9GHz, 15M cache, 6.40GT/s QPI, ターボなし, HTなし, 6C/6T (85W) Max Mem 1600MHz E5-2620 v3 2.4GHz, 15M cache, 8.00GT/s QPI, ターボ, HT, 6C/12T (85W) Max Mem 1866MHz E5-2623 v3 3.0GHz, 10M cache, 8.00GT/s QPI, ターボ, HT, 4C/8T (105W) Max Mem 1866MHz E5-2630L v3 1.8GHz, 20M cache, 8.00GT/s QPI, ターボ, HT, 8C/16T (55W) Max Mem 1866MHz E5-2643 v3 3.4GHz, 20M cache, 9.60GT/s QPI, ターボ, HT, 6C/12T (135W) Max Mem 2133MHz E5-2660 v3 2.6GHz, 25M cache, 9.60GT/s QPI, ターボ, HT, 10C/20T (105W) Max Mem 2133MHz E5-2670 v3 2.3GHz, 30M cache, 9.60GT/s QPI, ターボ, HT, 12C/24T (120W) Max Mem 2133MHz E5-2680 v3 2.5GHz, 30M cache, 9.60GT/s QPI, ターボ, HT, 12C/24T (120W) Max Mem 2133MHz E5-2699 v3 2.3GHz, 45M cache, 9.60GT/s QPI, ターボ, HT, 18C/36T (145W) Max Mem 2133MHz E5-2603 v4 1.7GHz, 15M cache, 6.4GT/s QPI, 6C/6T（85W）MaxMem 1866MHz

E5-2609 v4 1.7GHz, 20M cache, 6.4GT/s QPI, 8C/8T（85W）MaxMem 1866MHz

E5-2620 v4 2.1GHz, 20M cache, 8.0GT/s QPI, ターボ, HT, 8C/16T（85W）MaxMem 2133MHz E5-2623 v4 2.6GHz, 10M cache, 8.00GT/s QPI, ターボ, HT, 4C/8T（85W）Max Mem 2133MHz E5-2630 v4 2.2GHz, 25M cache, 8.0 GT/s QPI, ターボ, HT, 10C/20T（85W）Max Mem 2133MHz E5-2630L v4 1.8GHz, 25M cache, 8.0GT/s QPI, ターボ, HT, 10C/20T（55W）MaxMem 2133MHz E5-2637 v4 3.5GHz, 15M cache, 9.60GT/s QPI, ターボ, HT, 4C/8T（135W）MaxMem 2400MHz E5-2640 v4 2.4GHz, 25M cache, 8.0GT/s QPI, ターボ, HT, 10C/20T（90W）MaxMem 2133MHz E5-2643 v4 3.4GHz, 20M cache, 9.60GT/s QPI, ターボ, HT, 6C/12T（135W）MaxMem 2400MHz E5-2650 v4 2.2GHz, 30M cache, 9.60GT/s QPI, ターボ, HT, 12C/24T（105W）MaxMem 2400MHz E5-2650L v4 1.7GHz, 35M cache, 9.6GT/s QPI, ターボ, HT, 14C/28T（65W）MaxMem 2400MHz E5-2660 v4 2.0GHz, 35M cache, 9.60GT/s QPI, ターボ, HT, 14C/28T（105W）MaxMem 2400MHz E5-2667 v4 3.2GHz, 25M cache, 9.60GT/s QPI, ターボ, HT, 8C/16T（135W）MaxMem 2400MHz E5-2680 v4 2.4GHz, 35M cache, 9.60GT/s QPI, ターボ, HT, 14C/28T（120W）MaxMem 2400MHz E5-2683 v4 2.1GHz, 40M cache, 9.60GT/s QPI, ターボ, HT, 16C/32T（120W）MaxMem 2400MHz E5-2687W v4 3.0GHz, 30M cache, 9.60GT/s QPI, ターボ, HT, 12C/24T（160W）MaxMem 2400MHz E5-2690 v4 2.6GHz, 35M cache, 9.60GT/s QPI, ターボ, HT, 14C/28T（135W）MaxMem 2400MHz

- 138,200円 - 108,500円 - 74,300円 - 72,000円 - 22,500円 + 230,300円 + 192,400円 + 227,700円 + 272,100円 + 987,100円 - 138,200円 - 108,500円 - 74,300円 - 72,000円 + 0円 - 22,500円 + 66,200円 + 58,000円 + 230,300円 + 127,200円 + 164,700円 + 192,400円 + 379,400円 + 272,100円 + 317,000円 + 437,200円 + 370,700円

(11)

Intel

®

_Xeon

®_（続き）

E5-2695 v4 2.1GHz, 45M cache, 9.60GT/s QPI, ターボ, HT, 18C/36T（120W）MaxMem 2400MHz E5-2697 v4 2.3GHz, 45M cache, 9.60GT/s QPI, ターボ, HT, 18C/36T（145W）MaxMem 2400MHz E5-2697A v4 2.6GHz, 40M cache, 9.60GT/s QPI, ターボ, HT, 16C/32T（145W）MaxMem 2400MHz E5-2698 v4 2.2GHz, 50M cache, 9.60GT/s QPI, ターボ, HT, 20C/40T（135W）MaxMem 2400MHz E5-2699 v4 2.2GHz, 55M cache, 9.60GT/s QPI, ターボ, HT, 22C/44T（145W）MaxMem 2400MHz E5-2699A v4 2.4GHz, 55M cache, 9.60GT/s QPI, ターボ, HT, 22C/44T (145W) Max Mem 2400MHz

+ 466,000円 + 569,900円 + 625,600円 + 724,500円 + 987,100円 + 1,249,800円 ●

PowerEdge T630

は、デュアルプロセッサーに対応しています。 ●

Intel

®

Xeon

® プロセッサー

E5-2600 v3/v4

製品ファミリーに対応しています。 ●「追加

CPU

あり」を選択した場合は、「

CPU

」で選択したプロセッサーと同一のものが選択されます。 ●ヒートシンクがプロセッサーにバンドルされています。 ●メモリコントローラがプロセッサーに組み込まれています。 ●

Intel

®

_Xeon

® プロセッサー

E5-2600 v4

製品ファミリーは、「ベース」で「

MLK

サーバ」を選択した場合のみ選択可能です。

NOTE

追加

CPU

追加CPUあり追加CPUなし

(12)

2400MT/s RDIMM

2400MT/s LRDIMM

4GB RDIMM, 2400MT/s, 1R , x8 Data Width 8GB RDIMM, 2400MT/s, 1R , x8 Data Width 16GB RDIMM, 2400MT/s, 2R, x8 Data Width 32GB RDIMM, 2400MT/s, 2R, x4 Data Width

64GB LRDIMM, 2400MT/s, 4R, x4 Data Width

18,400円 24,600円 41,400円 82,900円 200,000円 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択

DIMM

タイプおよび速度・メモリ容量

メモリ構成

パフォーマンス最適化アドバンスト ECC メモリミラーリングパフォーマンス最適化（スペアリング）

Fault Resilient メモリ - VMware

●各メモリ構成において、選択できるメモリ枚数は、以下の表の通りです：

NOTE

1CPU（追加CPUなし） 2CPU（追加CPUあり）

パフォーマンス最適化 - 2, 4, 6, 8, 10, 12, 14, 16, 18, 20, 22, 24枚のいずれか（同一ランク）アドバンストECC 2, 4, 6, 8, 10, 12枚のいずれか（同一ランク） 4, 8, 12, 16, 20, 24枚のいずれか（同一ランク）メモリミラーリング 2, 4, 6, 8, 10, 12枚のいずれか（同一容量） 4, 8, 12, 16, 20, 24枚のいずれか（同一容量）パフォーマンス最適化（スペアリング） 8, 12枚のいずれか（同一容量） 16, 24枚のいずれか（同一容量） Fault Resilentメモリ - Vmware 2, 4, 6, 8, 10, 12枚のいずれか（同一ランク） 4, 8, 12, 16, 20, 24枚のいずれか（同一ランク）

(13)

●

DDR4

レジスタ

DIMM

（

RDIMM

）および負荷軽減

DIMM

（

LRDIMM

）のメモリに対応しています。 ●少なくとも

1

つの

DIMM

を実装することが必要です。 ●ベース構成では、

8GB RDIMM

が

2

枚含まれています（変更可能）。 ●最大

RAM

容量：

768GB

（

24

×

32GB RDIMM

） ●最小

RAM

容量：

4GB

（

1CPU

あたり） ●メモリ速度：

2133MHz

に対応しています。選択されているシステムプロファイルやプロセッサーがサポートしている最大メモリモジュール周波数により、速度は異なります。

●「仮想化」の「ライセンスとサブスクリプション」で

VMware Virtual SAN

を選択する場合は、メモリ容量（合計）を

32GB

以上にする必要があります（「仮想化」の項目を参照）。 ●「パワーマネジメント

BIOS

設定」で「高密度構成の

BIOS

設定」を選択した場合は、メモリ構成タイプで「パフォーマンス最適化」を選択できません。※「パフォーマンス最適化（スペアリング）」は選択可能 ●大半のシステム構成では、特定メモリチャネルの全スロットにメモリを装着するとメモリ周波数が低下するため、

1DPC

（チャネルあたりの

DIMM

数が

1

）や

2DPC

のメモリ構成の方が、

3DPC

の構成よりパフォーマンスが向上します。 ●メモリ動作モードは、システムプロファイルのオプティマイザモードを選択します。アドバンスト

ECC

モードは選択しないでください。

RAS

モードでは、メモリ処理の実行時にパフォーマンスが大幅に低下するおそれがあります。 ●デルのサーバとストレージは

RAS

（信頼性

,

可用性

,

保守性）機能を搭載しており、データロスを低減し、システムのオンライン状態と稼働状態を維持します。

PowerEdge T630

では、以下の

RAS

機能が利用できます。 ●メモリの最適化

:

メモリのパフォーマンスを最大限に高めるための基本的な

RAS

機能です。

●アドバンスト

ECC:

メモリ内の

DRAM

チップの各ビットをそれぞれ別の

ECC

コントローラに分割して割り付けてチェック

サムを付けることで、メモリのデータ保護を行います。マルチビットの単一デバイスエラー訂正を

x8 DRAM

で利用するための

RAS

機能です。 ●メモリスペアリング

:

スペアとしてチャネルごとに

1

つのランクを割り当て、修復可能なエラーが修復できなくなる状況を回避するための

RAS

機能です。ただし、利用できるメモリの容量は少なくなります。 ●メモリミラーリング

:

メモリをペアにすることで、データと転送のフォールトトレランスを実現する

RAS

機能です。ただし、利用できるメモリの容量は半減します。 ●

RDIMM

と

LRDIMM

を併用しないでください。 ●

x4

と

x8 DRAM

ベースのメモリモジュールは併用できます。 ●デュアルまたはシングルランク

RDIMM

をチャネルごとに

3

枚まで装着できます。 ●ランクに関係なく、

LRDIMM

は

3

枚まで装着できます。 ●プロセッサーが取り付けられている場合に限り、メモリモジュールソケットに装着してください。シングルプロセッサーシステムの場合、ソケット

A1

∼

A12

を使用できます。デュアルプロセッサーシステムの場合は、ソケット

A1

∼

A12

と

B1

∼

B12

を使用できます。 ●白のリリースタブがついているソケットに最初に白、次に黒、緑の順に、すべてのソケットに装着してください。 ●ソケットはランクの高いものから次の順序で装着します。白のリリースレバーが付いているソケットが最初で、次に黒、緑の順です。例えば、シングルランクとデュアルランクのメモリモジュールを併用する場合は、白のリリースタブが付いているソケットにデュアルランクメモリモジュールを装着して、黒のリリースタブが付いているソケットにシングルランクメモリモジュールを装着します。 ●容量の異なるメモリモジュールを併用する際は、最初に最大容量を持つメモリモジュールをソケットに装着します。たとえば、

4GB

と

8GB

のメモリモジュールを併用する場合は、白色のリリースタブがついているソケットに

8GB

のメモリモジュールを装着し、黒色のリリースタブが付いているソケットに

4GB

のメモリモジュールを装着します。 ●デュアルプロセッサー構成では、各プロセッサーのメモリ構成を同一にするようにしてください。たとえば、プロセッサー

1

のソケット

A1

に

DIMM

を装着した場合、プロセッサー

2

はソケット

B1

に（以下同様）、

DIMM

を装着する必要があります。

NOTE

(14)

▼サーバ前面（方向）

システム基板上のメモリソケットの位置

プロセッサー

1

プロセッサー

2

チャネル0 チャネル2 チャネル3 チャネル1 チャネル1 チャネル3 チャネル2 チャネル0 メモリ装着順 3 2 1

(15)

メモリ構成の例

実装したシステムの容量（GB）メモリモジュールの容量（GB）メモリモジュールの数メモリモジュールのランク, 構成, 動作周波数（最大）メモリモジュールの装着ソケット 4 4 1 1R, x8, 2133MT/s A1 8 4 2 1R, x8, 2133MT/s A1, A2 16

4 4 1R, x8, 2133MT/s A1, A2, A3, A4 8 2 2R, x8, 2133MT/s A1, A2 24 4 6 1R, x8, 2133MT/s A1, A2, A3, A4, A5,

A6

48

4 12 1R, x8, 1866MT/s

A1, A2, A3, A4, A5, A6, A7, A8, A9, A10,

A11, A12 8 6 2R, x8, 2133MT/s A1, A2, A3, A4, A5,

A6

96

8 12 2R, x8, 1866MT/s

A1, A2, A3, A4, A5, A6, A7, A8, A9, A10,

A11, A12 16 6 2R, x4, 2133MT/s A1, A2, A3, A4, A5,

A6

128 16 8 2R, x4, 2133MT/s A1, A2, A3, A4, A5, A6, A7, A8 144 16 および8 10 2R, x4, 2R, x8,

1866MT/s

A1, A2, A3, A4, A5, A6, A7, A8, A9, A11

384 32 12 LRDIMM, 4R, 1866MT/s

A1, A2, A3, A4, A5, A6, A7, A8, A9, A10,

A11, A12 ■メモリ構成：プロセッサー

1

基

(16)

実装したシステムの容量（GB）メモリモジュールの容量（GB）メモリモジュールの数メモリモジュールのランク, 構成, 動作周波数（最大）メモリモジュールの装着ソケット 16 4 4 1R, x8, 2133MT/s A1, A2, B1, B2

32 4 8 1R, x8, 2133MT/s A1, A2, A3, A4, B1, B2, B3, B4

64

4 16 1R, x8, 2133MT/s A1, A2, A3, A4, A5, A6, A7, A8, B1, B2, B3, B4, B5, B6, B7, B8 8 8 2R, x8, 2133MT/s A1, A2, A3, A4, B1, B2, B3, B4

96

4 24 1R, x8, 1866MT/s A1, A2, A3, A4, A5, A6, A7, A8, A9, A10, A11, A12, B1, B2, B3, B4, B5, B6, B7, B8, B9, B10, B11, B12 8 12 2R, x8, 2133MT/s A1, A2, A3, A4, A5, A6, B1, B2, B3, B4, B5, B6

128

8 16 2R, x8, 2133MT/s A1, A2, A3, A4, A5, A6, A7, A8, B1, B2, B3, B4, B5, B6, B7, B8 16 8 2R, x4, 2133MT/s A1, A2, A3, A4, B1, B2, B3, B4

160

8 20 2R, x8, 1866MT/s A1, A2, A3, A4, A5, A6, A7, A8, A9, A11, B1, B2, B3, B4, B5, B6, B7, B8, B9, B11

16 および8 12 2R, x4, 2133MT/s, 2R, x8, 2133MT/s

A1, A2, A3, A4, A5, A6, B1, B2, B3, B4, B5, B6

192

8 24 2R, x8, 1866MT/s A1, A2, A3, A4, A5, A6, A7, A8, A9, A10, A11, A12, B1, B2, B3, B4, B5, B6, B7, B8, B9, B10, B11, B12

16 12 2R, x4, 2133MT/s A1, A2, A3, A4, A5, A6, B1, B2, B3, B4, B5, B6

256 16 16 2R, x4, 2133MT/s A1, A2, A3, A4, A5, A6, A7, A8, B1, B2, B3, B4, B5, B6, B7, B8

384

16 24 2R, x4, 1866MT/s A1, A2, A3, A4, A5, A6, A7, A8, A9, A10, A11, A12, B1, B2, B3, B4, B5, B6, B7, B8, B9, B10, B11, B12

32 12

LRDIMM, 4R, x4, 2133MT/s

A1, A2, A3, A4, A5, A6, B1, B2, B3, B4, B5, B6 RDIMM, 2R, x4,

2133MT/s

A1, A2, A3, A4, A5, A6, B1, B2, B3, B4, B5, B6

512 32 16

LRDIMM, 4R, x4, 2133MT/s

A1, A2, A3, A4, A5, A6, A7, A8, B1, B2, B3, B4, B5, B6, B7, B8 RDIMM, 4R, x4,

2133MT/s

A1, A2, A3, A4, A5, A6, A7, A8, B1, B2, B3, B4, B5, B6, B7, B8

768 32 24 LRDIMM, 4R, x4,

1866MT/s

A1, A2, A3, A4, A5, A6, A7, A8, A9, A10, A11, A12, B1, B2, B3, B4, B5, B6, B7, B8, B9, B10, B11, B12

メモリ構成の例

（続き）

(17)

ハードドライブシャーシ最大

8

台

, 3.5

インチ

HDD

付き

,

タワー構成 ハードドライブシャーシ最大

8

台

, 3.5

インチ

HDD

付き

,

ラック構成 ハードドライブシャーシ最大

8

台

, 3.5

インチ

HDD

付き

+

最大

4

×

PCIe SSD

付き

,

8

台

, 3.5

インチ

HDD

付き

+

最大

4

×

PCIe SSD

付き

,

ラック構成

ハードドライブ

8 台まで（ホットプラグ対応）

ハードドライブ

18 台まで（ホットプラグ対応）

ハードドライブ

16 台まで（ホットプラグ対応）

ハードドライブ

32 台まで（ホットプラグ対応）

RAIDなし H330/HBA330用 + 0円 ●1台以上、最大8台までのドライブを選択 ●異なる速度・容量のドライブを選択可能 RAID 0 H330/H730/H730P用 + 0円 ●2台以上、最大8台までのドライブを選択 ●同一タイプ・速度・容量のドライブを選択 RAID 1 H330/H730/H730P用 ●2台のドライブを選択 ●同一タイプ・速度・容量のドライブを選択 RAID 1 + RAID 1 H330/H730/H730P用 + 0円 ●4台のドライブを選択 ●1st RAIDセット（RAID 1）: ●2台のドライブを選択 ●同一タイプ・速度・容量のドライブを選択 ●容量の小さいドライブを1st RAIDセットに選択 ●2nd RAIDセット（RAID 1）: ●2台のドライブを選択 ●同一タイプ・速度・容量のドライブを選択 RAID 1 + RAID 5 H330/H730/H730P用 + 0円 ●5台以上、最大8台までのドライブを選択 ●1st RAIDセット（RAID 1）: ●2台のドライブを選択 ●同一タイプ・速度・容量のドライブを選択 ●容量の小さいドライブを1st RAIDセットに選択

ハードウェア

RAID

あり

RAID

なし

/

未設定

/1st RAID

セットのみ

1st RAID

セット

+ 2nd RAID

セット

ハードウェア

RAID

あり

●

RAID

構成、

RAID

コントローラ種別、ハードドライブ構成の一覧は「工場出荷設定表（

RAID

構成

/RAID

コントローラ、ハードドライブ構成）」（

p. 35

）をご参照ください。

(18)

RAID 6 H730/H730P用 + 0円 ●4台以上、最大8台までのドライブを選択 ●同一タイプ・速度・容量のドライブを選択 RAID 10 H330/H730/H730P用 + 0円 ●4台、6台、8台のいずれかのドライブ数を選択 ●同一タイプ・速度・容量のドライブを選択 RAID 1 + RAID 10 H330/H730/H730P用 + 0円 ●6台以上、最大8台のドライブを選択 ●1st RAIDセット（RAID 1）: ●2台のドライブを選択 ●同一タイプ・速度・容量のドライブを選択 ●容量の小さいドライブを1st RAIDセットに選択 ●2nd RAIDセット（RAID 10）: ●最大8台のドライブを選択 ●4台、6台、8台のドライブを選択 ●同一タイプ・速度・容量のドライブを選択 ●1台以上、最大8台までのドライブを選択 ●異なる速度・容量のドライブを選択可能未設定 RAID H330/H730/H730P用 + 0円

1st RAID

セット

+ 2nd RAID

セット

RAID

なし

/

未設定

/1st RAID

セットのみ ●2台以上、最大8台までのドライブを選択

●1st RAIDセット（RAID 1 - SAS HDD） :

●2台のSAS HDDドライブを選択 ●同一タイプ・速度・容量のドライブを選択 ●容量の小さいドライブを1st RAIDセットに選択 ●2nd RAIDセット（RAID未構成）： ●1台以上、最大6台までのドライブを選択 ●異なるタイプ・速度・容量のドライブを選択可能 RAID 1（SAS HDD） + 未設定 H330/H730/H730P用 + 0円 ●5台以上、最大8台までのドライブを選択

●1st RAIDセット（RAID 1 - SATA HDD）:

●2台のSATA HDDドライブを選択

●同一タイプ・速度・容量のドライブを選択

●容量の小さいドライブを1st RAIDセットに選択 ●2nd RAIDセット（RAID 5 - SAS HDD）:

●3台以上、最大6台までのSAS HDDドライブを選択

●同一タイプ・速度・容量のドライブを選択

RAID 1（SATA HDD) + RAID 5（SAS HDD）

H330/H730/H730P用

+ 0円

●

RAID 10

を選択した場合、

RAID

を構成するハードドライブ容量の合計が

3.6TB

以上になる場合は、

UEFI BIOS

オプションが必要です。

NOTE

(19)

●

RAID

コントローラカードは必ず

1

枚選択する必要があります。複数の装着はできません。 ●外付けハードドライブ用の

PERC H830 RAID

コントローラカードは、追加で装着が可能です。

PERC H830

を選択する場合には、「追加

PCIe

カード」の項目を参照してください。 ●「

RAID

なし」構成を選択しても、ハードウェア

RAID

コントローラカードは外すことはできません。

NOTE

1st RAID

セット

+ 2nd RAID

セット

RAID

なし

/

未設定

/1st RAID

セットのみ

RAID

コントローラカード

PERC H330 RAIDコントローラカード - 31,280円 PERC HBA330 12GB コントローラミニカード（「RAIDなし」選択時に、選択可能） - 31,280円 PERC H730P RAID コントローラ, 2GB NV キャッシュ + 3,230円 PERC H730 RAID コントローラ, 1GB NV キャッシュ

(20)

1st

ハードドライブセット

1st RAID

セット

+ 2nd RAID

セット

RAID

なし

/

未設定

/1st RAID

セットのみ

SATA HDD

500GB SATA, 3.5", 7.2K RPM, 3Gbps, HotPlug 1TB SATA, 3.5", 7.2K RPM, 6Gbps, HotPlug 2TB SATA, 3.5", 7.2K RPM, 6Gbps, HotPlug 4TB SATA, 3.5", 7.2K RPM, 6Gbps, HotPlug

6TB SATA, 3.5", 7.2K RPM, 6Gbps, 512e, HotPlug,13G 8TB SATA, 3.5", 7.2K RPM, 6Gbps, 512e, HotPlug 10TB SATA, 3.5", 7.2K RPM, 6Gbps, 512e, HotPlug

2TB SATA, 2.5", 7.2K RPM, 6Gbps, 512n, HotPlug（3.5" 変換ｷｬﾘｱ搭載） 35,300円 36,500円 42,400円 53,000円 76,600円 117,800円 169,300円 115,500円 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択

ニアライン

SAS HDD

10TB Near Line SAS, 3.5", 7.2K RPM, 12Gbps, 512e, HotPlug 1TB Near Line SAS, 3.5", 7.2K RPM, 12Gbps, 512n, HotPlug 2TB Near Line SAS, 3.5", 7.2K RPM, 12Gbps, 512n, HotPlug 4TB Near Line SAS, 3.5", 7.2K RPM, 12Gbps, 512n, HotPlug

4TB Near Line SAS, 3.5", 7.2K RPM, 12Gbps, 512n, HotPlug（FIPS140-2, SED）

6TB Near Line SAS, 3.5", 7.2K RPM, 12Gbps, 512e, HotPlug 8TB Near Line SAS, 3.5", 7.2K RPM, 12Gbps, 512e, HotPlug（PI）

8TB Near Line SAS, 3.5", 7.2K RPM, 12Gbps, HotPlug（FIPS140-2, SED）

1TB Near Line SAS, 2.5", 7.2K RPM, 12Gbps,HotPlug（3.5" 変換ｷｬﾘｱ搭載）

2TB Near Line SAS, 2.5", 7.2K RPM, 12Gbps, 512n, HotPlug（3.5" 変換ｷｬﾘｱ搭載）

2TB Near Line SAS, 2.5", 7.2K RPM, 12Gbps, HotPlug（FIPS140-2, 3.5" 変換ｷｬﾘｱ搭載, SED）

169,300円 40,100円 46,600円 63,600円 69,700円 78,900円 111,900円 111,900円 70,700円 115,500円 125,200円 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択

(21)

1st

ハードドライブセット

（続き）

1st RAID

セット

+ 2nd RAID

セット

RAID

なし

/

未設定

/1st RAID

セットのみ

SAS HDD

6TB SAS, 3.5", 7.2K RPM, 12Gbps, 4Kn, HotPlug 8TB SAS, 3.5", 7.2K RPM, 12Gbps, 4Kn, HotPlug 10TB SAS, 3.5", 7.2K RPM, 12Gbps, 4Kn, HotPlug 300GB SAS, 2.5", 10K RPM, 12Gbps, HotPlug（3.5" 変換ｷｬﾘｱ搭載） 300GB SAS, 2.5", 15K RPM, 12Gbps, HotPlug（3.5" 変換ｷｬﾘｱ搭載） 600GB SAS, 2.5", 10K RPM, 12Gbps, HotPlug（3.5" 変換ｷｬﾘｱ搭載） 600GB SAS, 2.5", 15K RPM, 12Gbps, HotPlug（3.5" 変換ｷｬﾘｱ搭載） 600GB SAS, 2.5", 15K RPM, 12Gbps, 4Kn, HotPlug（3.5" 変換ｷｬﾘｱ搭載）

600GB SAS, 2.5", 15K RPM, 12Gbps, HotPlug（FIPS140-2, 3.5" 変換ｷｬﾘｱ搭載, SED）,13G 900GB SAS, 2.5", 15K RPM, , 12Gbps, 512n, HotPlug（3.5" 変換ｷｬﾘｱ搭載）

900GB SAS, 2.5", 15K RPM, 12Gbps, 4Kn, HotPlug（3.5" 変換ｷｬﾘｱ搭載）

1.2TB SAS, 2.5", 10K RPM, 12Gbps, HotPlug（3.5" 変換ｷｬﾘｱ搭載）

1.2TB SAS, 2.5", 10K RPM, 12Gbps, HotPlug（FIPS140-2, 3.5" 変換ｷｬﾘｱ搭載, SED）

1.8TB SAS, 2.5", 10K RPM, 12Gbps, 512e, HotPlug（3.5" 変換ｷｬﾘｱ搭載）

1.8TB SAS, 2.5", 10K RPM, 12Gbps, 4Kn, HotPlug（3.5" 変換ｷｬﾘｱ搭載） 78,900円 132,500円 169,300円 35,300円 50,700円 45,900円 70,700円 70,700円 70,700円 106,700円 106,700円 62,400円 62,400円 91,900円 91,900円 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択

(22)

1st

ハードドライブセット

（続き）

1st RAID

セット

+ 2nd RAID

セット

RAID

なし

/

未設定

/1st RAID

セットのみ

SATA SSD

120GB SATA SSD Boot MLC, 2.5", 6Gbps, HotPlug（3.5" 変換ｷｬﾘｱ搭載）

200GB SATA SSD Mix Use MLC, 2.5", 6Gbps, HotPlug（S3610, 3.5" 変換ｷｬﾘｱ搭載）

200GB SATA SSD Write Intensive, 2.5", 6Gbps, HotPlug（S3710, 3.5" 変換ｷｬﾘｱ搭載）

240GB SATA SSD Mix Use MLC, 2.5", 6Gbps, HotPlug（SM863, 3.5" 変換ｷｬﾘｱ搭載）

400GB SATA SSD Write Intensive MLC, 2.5", 6Gbps, HotPlug（SM865, 3.5" 変換ｷｬﾘｱ搭載）

480GB SATA SSD Read Intensive MLC, 2.5", 6Gbps, HotPlug（S3510, 3.5" 変換ｷｬﾘｱ搭載）

480GB SATA SSD Read Intensive TLC, 2.5", 6Gbps, HotPlug（PM863, 3.5" 変換ｷｬﾘｱ搭載）

1.2TB SATA SSD Read Intensive, 2.5", 6Gbps, HotPlug（S3510, 3.5" 変換ｷｬﾘｱ搭載）

1.6TB SATA SSD Mix Use MLC, 2.5", 6Gbps, HotPlug（S3610, 3.5" 変換ｷｬﾘｱ搭載）

1.6TB SATA SSD Read Intensive MLC, 2.5", 6Gbps, HotPlug（S3520, 3.5" 変換ｷｬﾘｱ搭載）

1.6TB SATA SSD Write Intensive MLC, 2.5", 6Gbps, HotPlug（SM865, 3.5" 変換ｷｬﾘｱ搭載）

1.92TB SATA SSD Mix Use MLC, 2.5", 6Gbps, HotPlug（SM863, 3.5" 変換ｷｬﾘｱ搭載）

1.92TB SATA SSD Read Intensive TLC, 2.5", 6Gbps, HotPlug（PM863, 3.5" 変換ｷｬﾘｱ搭載）

37,700円 53,000円 64,800円 84,000円 88,400円 120,200円 115,500円 142,000円 95,400円 95,400円 124,000円 176,700円 162,600円 162,600円 223,800円 212,100円 270,000円 153,100円 235,000円 217,900円 324,000円 296,900円 282,700円 382,900円 460,000円 398,000円 760,000円 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択

(23)

1st

ハードドライブセット

（続き）

1st RAID

セット

+ 2nd RAID

セット

RAID

なし

/

未設定

/1st RAID

セットのみ

SAS SSD

400GB SAS SSD Mix Use, 2.5", 12Gbps, 512e, HotPlug（PM1635a, 3.5" 変換ｷｬﾘｱ搭載）

400GB SAS SSD Mix Use MLC, 2.5", 12Gbps, HotPlug（PX04SM, 3.5" 変換ｷｬﾘｱ搭載）

400GB SAS SSD Write Intensive, 2.5", 12Gbps, HotPlug（3.5" 変換ｷｬﾘｱ搭載）

400GB SAS SSD Write Intensive, 2.5", 12Gbps, 512n, HotPlug（HUSMM, 3.5" 変換ｷｬﾘｱ搭載）

480GB SAS SSD Mix Use MLC, 2.5", 12Gbps, HotPlug（PX04SV, 3.5" 変換ｷｬﾘｱ搭載）

480GB SAS SSD Read Intensive, 2.5", 12Gbps, 512n, HotPlug（HUSMR, 3.5" 変換ｷｬﾘｱ搭載）

480GB SAS SSD Read Intensive MLC, 2.5", 12Gbps, HotPlug（PX04SR, 3.5" 変換ｷｬﾘｱ搭載）

800GB SAS SSD Mix Use, 2.5", HotPlug（FIPS140-2, 3.5" 変換ｷｬﾘｱ搭載, SED）

960GB SAS SSD Read Intensive, 2.5", 12Gbps, 512e, HotPlug（PM1633a, 3.5" 変換ｷｬﾘｱ搭載）

1.6TB SAS SSD Mix Use, 2.5", HotPlug（FIPS140-2, 3.5" 変換ｷｬﾘｱ搭載, SED）

1.6TB SAS SSD Mix Use MLC, 2.5", 12Gbps, HotPlug（PX04SM, 3.5" 変換ｷｬﾘｱ搭載）

1.6TB SAS SSD Write Intensive, 2.5", 12Gbps, 512n, HotPlug（HUSMM, 3.5" 変換ｷｬﾘｱ搭載）

1.92TB SAS SSD Mix Use MLC, 2.5", 12Gbps, HotPlug（PX04SV, 3.5" 変換ｷｬﾘｱ搭載）

1.92TB SAS SSD Read Intensive, 2.5", 12Gbps, 512n, HotPlug（HUSMR, 3.5" 変換ｷｬﾘｱ搭載）

1.92TB SAS SSD Read Intensive, 2.5", 12Gbps, 512e, HotPlug（PM1633a, 3.5" 変換ｷｬﾘｱ搭載）

1.92TB SAS SSD Read Intensive MLC, 2.5", 12Gbps, HotPlug（PX04SR, 3.5" 変換ｷｬﾘｱ搭載）

176,700円 223,800円 483,000円 271,000円 184,100円 176,700円 159,000円 494,800円 282,700円 377,000円 471,200円 306,800円 329,900円 294,500円 268,600円 918,900円 648,000円 942,500円 589,000円 506,600円 488,900円 448,300円 1,213,400円 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択

(24)

2nd

ハードドライブセット

1st RAID

セット

+ 2nd RAID

セット

RAID

なし

/

未設定

/1st RAID

セットのみ

ニアライン

SAS HDD

1TB Near Line SAS, 3.5", 7.2K RPM, 12Gbps, 512n, HotPlug 2TB Near Line SAS, 3.5", 7.2K RPM, 12Gbps, 512n, HotPlug 4TB Near Line SAS, 3.5", 7.2K RPM, 12Gbps, 512n, HotPlug

4TB Near Line SAS, 3.5", 7.2K RPM, 12Gbps, 512n, HotPlug（FIPS140-2, SED）

6TB Near Line SAS, 3.5", 7.2K RPM, 12Gbps, 512e, HotPlug 8TB Near Line SAS, 3.5", 7.2K RPM, 12Gbps, 512e, HotPlug（PI）

8TB Near Line SAS, 3.5", 7.2K RPM, 12Gbps, HotPlug（FIPS140-2, SED）

10TB Near Line SAS, 3.5", 7.2K RPM, 12Gbps, 512e, HotPlug

1TB Near Line SAS, 2.5", 7.2K RPM, 12Gbps,HotPlug（3.5" 変換ｷｬﾘｱ搭載）

2TB Near Line SAS, 2.5", 7.2K RPM, 12Gbps, 512n, HotPlug（3.5" 変換ｷｬﾘｱ搭載）

2TB Near Line SAS, 2.5", 7.2K RPM, 12Gbps, HotPlug（FIPS140-2, 3.5" 変換ｷｬﾘｱ搭載, SED）

40,100円 46,600円 63,600円 69,700円 78,900円 111,900円 111,900円 169,300円 70,700円 115,500円 125,200円 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択

SATA HDD

(25)

2nd

ハードドライブセット

（続き）

ド

1st RAID

セット

+ 2nd RAID

セット

RAID

なし

/

未設定

/1st RAID

セットのみ

SAS HDD

6TB SAS, 3.5", 7.2K RPM, 12Gbps, 4Kn, HotPlug 8TB SAS, 3.5", 7.2K RPM, 12Gbps, 4Kn, HotPlug 10TB SAS, 3.5", 7.2K RPM, 12Gbps, 4Kn, HotPlug 300GB SAS, 2.5", 10K RPM, 12Gbps, HotPlug（3.5" 変換ｷｬﾘｱ搭載） 300GB SAS, 2.5", 15K RPM, 12Gbps, HotPlug（3.5" 変換ｷｬﾘｱ搭載） 600GB SAS, 2.5", 10K RPM, 12Gbps, HotPlug（3.5" 変換ｷｬﾘｱ搭載） 600GB SAS, 2.5", 15K RPM, 12Gbps, HotPlug（3.5" 変換ｷｬﾘｱ搭載） 600GB SAS, 2.5", 15K RPM, 12Gbps, 4Kn, HotPlug（3.5" 変換ｷｬﾘｱ搭載）

600GB SAS, 2.5", 15K RPM, 12Gbps, HotPlug（FIPS140-2, 3.5" 変換ｷｬﾘｱ搭載, SED）,13G 900GB SAS, 2.5", 15K RPM, , 12Gbps, 512n, HotPlug（3.5" 変換ｷｬﾘｱ搭載）

900GB SAS, 2.5", 15K RPM, 12Gbps, 4Kn, HotPlug（3.5" 変換ｷｬﾘｱ搭載）

1.2TB SAS, 2.5", 10K RPM, 12Gbps, HotPlug（3.5" 変換ｷｬﾘｱ搭載）

1.2TB SAS, 2.5", 10K RPM, 12Gbps, HotPlug（FIPS140-2, 3.5" 変換ｷｬﾘｱ搭載, SED）

1.8TB SAS, 2.5", 10K RPM, 12Gbps, 512e, HotPlug（3.5" 変換ｷｬﾘｱ搭載）

1.8TB SAS, 2.5", 10K RPM, 12Gbps, 4Kn, HotPlug（3.5" 変換ｷｬﾘｱ搭載） 78,900円 132,500円 169,300円 35,300円 50,700円 45,900円 70,700円 70,700円 70,700円 106,700円 106,700円 62,400円 62,400円 91,900円 91,900円 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択 ×個数を選択

(26)

2nd

ハードドライブセット

（続き）

1st RAID

セット

+ 2nd RAID

セット

RAID

なし

/

未設定

/1st RAID

セットのみ

SATA SSD

(27)
