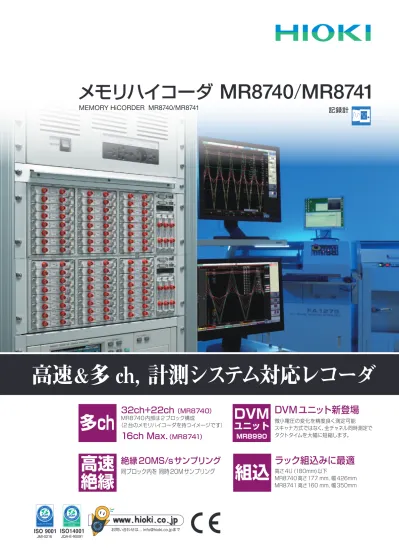

メモリハイコーダ MR8740, MR8741

高速

＆

多 ch, 計測システム対応レコーダ

32ch+22ch

（MR8740）

MR8740 内部は 2ブロック構成 （2 台のメモリハイコーダを持つイメージです）

16ch Max.

（MR8741）

多

ch

ラック組込みに最適

高さ4U (180mm)以下 MR8740高さ177 mm, 幅 426mm MR8741 高さ160 mm, 幅 350mm

組込

絶縁 20MS/sサンプリング

同ブロック内を 同時 20Mサンプリング

高速

絶縁

MEMORY HiCORDER MR8740/MR8741

_記録計

メモリハイコーダ

MR8740/MR8741

DVMユニット新登場

微小電圧の変化を精度良く測定可能 スキャナ方式ではなく、全チャネル同時測定で タクトタイムを大幅に短縮します。

DVM

ユニット

MR8990

多チャネルの測定・試験でお困りではありませんか？

用途に応じて自由に選べるプラグインユニット形式

多チャネルの各種信号を、1台で測定できます

測定の種類・ch 数が多い。

メモリハイコーダMR8740/MR8741が解決します

DVMユニットMR8990で解決！

DMM で測定していた微小電圧もMR8990 で測定可能。

分解能 0.1μV/ 確度±0.01％ rdg. ±0.0025% f.s. で、

微小電圧の変動を波形でとらえます。

ベンチ型 DMM からDVM ユニットに置き換えることで、測

定器のスペースを削減。複数台の制御も不要となり、シス

テムを簡略化できます。

豊富なユニットで解決！

電圧・電流・温度・周波数・歪み・制御信号

（ロジック）、

ユニット形式だから、1台で各種測定に対応できます。

多チャネルの異なる種類の信号を同時記録できるので、

測定時間を短縮できます。

ラック組込みに最適な形状で解決！

ラックシステムにすっきり収まります。

DMM を何台も使っている。

入力をスキャナで切り替えている。

測定に時間がかかって困る…

タクトタイム短縮

もっと速く、

もっと精度良く測定したい

高速・高精度

多ch同時測定

背の高い大型ラックは

生産現場では危険。

小型化できないだろうか…

測定器を何台も使っている。

制御するのが大変…

配線も煩雑になってしまう…

組み込みできないオシロは

そのまま棚に置いて使っている。

組み込めばスッキリするのだが…

ラック組込み対応

省スペース

システムを簡略化

ECUやEV用インバータ・モータのファンクションテスト

EV用バッテリの検査

高精度、高分解能での電圧測定に対応

電力設備の各種試験

システムに組み込んで設備試験

アナログ電圧波形34ch

電流波形3ch、DC電圧16chを同時測定。

DC電圧はDVMユニットで高精度測定。

（電圧波形の時間差演算、統計演算など本体装備）

高精度、高分解能が必要とされるバッテリ

の各セルの電圧測定を、24ビット分解能

±0.01％ rdg. ±0.0025 % f.s.の

高精度で測定可能。

ユニットの入力抵抗が高いので、

測定対象物への影響を低減できます。

■ ハードウエア組み合わせ　　 MR8740 メモリハイコーダ ×1 8966　　アナログユニット ×17 8971　　電流ユニット ×2 9709　　クランプセンサ ×3 MR8990 DVM ユニット ×8

電力設備の各種特性試験

（負荷遮断試験、開閉器の試験）

三相電圧電流、センサ出力を42ch、

開閉器のON/OFF 112chを測定可能。

インバータの出力側の各種波形測定に

インバータ

モータ

トルク

センサ エンコーダ

負荷

トルク計

・トルク ・回転数

バッテリ

MR8740

■ ハードウエア組み合わせ　　 MR8740 メモリハイコーダ ×1 MR8990 DVM ユニット × 任意 ■ ハードウエア組み合わせ　　 MR8740 メモリハイコーダ ×1 8966　　アナログユニット ×21 8973　　ロジックユニット ×6

アプリケーション

MR8740, MR8741は、ロジック入力16ch※1_{を標準装備。} さらにロジックユニット8973（16ch）を3 台※2_{まで装着可能、} 多チャネルのタイミング測定に最適です。

● ロジックユニットで、タイミングの多 ch 測定

※1 MR8740の場合、ブロックⅠ、ブロックⅡそれぞれ８chずつ標準装備 ※2 MR8740の場合、各ブロック3ユニットまで搭載可能

メモリハイコーダMR8740/MR8741が解決します

● バッテリの評価

（制御信号と充放電時間の測定例）

BATTER

Y

● 負荷遮断試験に

遮断前後の発電機の電圧、回転数の変動率、ガバナサーボ動作 状況、制圧機の開閉タイミングなどの相関を解析

測定ユニットを27ユニットまで実装可能

2ブロック構成

（ブロックⅠ/16ユニット, ブロックⅡ/11ユニット）

ロジック16ch標準装備

ブロック毎の動作は独立

異なるファンクションでの測定が可能

ブロックⅠ（32ch）とブロックⅡ（22ch）はそれぞれ独立して

測定するため、ファンクションやサンプリング速度はブロッ

ク毎に異なる設定が可能です。

測定開始等の操作はブロック毎に別になります。

また、測定データのファイルもブロック毎に分かれます。

ブロックⅠ：メモリファンクション、20MS/s ブロックⅡ：FFT ファンクション、20MS/s 　ブロックⅠ：アナログ 32ch, ロジック8ch 　ブロックⅡ：アナログ 22ch, ロジック8ch　 ブロックⅡ ブロックⅠ 16 スロット 11 スロット ブロックⅠ 8 ch ブロックⅡ8 ch ロジック入力端子

ラックへの組込みに最適

EIA 規格対応のラック取付金具は

本体に標準付属されています。

JIS 規格のラックにも対応できますので、弊 社営業員までご相談ください。 （ブロックⅠとブロックⅡ間は、最大1μsまたは3サンプリング分のずれがあります）

1台で様々な測定に対応、用途が広がります。

例えば...

最大54chの多チャネル測定に対応します

ブロック間のトリガ同期はON/OFFが可能

MR8740は、最大（32ch + 22ch）の多チャネル測定が可能なラックマウント型モデルです。

内部に2台のメモリハイコーダ

（32chと22ch）

を持つイメージの2ブロック構成です。

【 背 面 】LAN コネクタ（100BASE-TX）、USB コネクタ（ タイプA, USBメモリ・マウス用） が標準装備されています。電源インレット、 POWER スイッチも背面にあります。 外部ディスプレイ用 ブロックⅠ ブロックⅡ DVI-D 端子

MR8740

32ch+22chモデル

測定ユニットを8ユニットまで実装可能

ロジック16ch標準装備

エリア判定機能搭載, 外部制御端子装備

MR8741

16ch モデル

多チャネルの波形判定器として

100msec/divより遅い時間軸レンジでは、波形を取り込みながら判定できるため、

不良が検出された時点で対応できます。生産ラインで応用すれば、異常発生時に

はラインをすぐに停止できます。

良否を判断しづらい信号波形でも、「マージンを持たせたエリアから外れている

か？」を監視する波形判定機能なら、簡単に判定できます。高速 20MS/sでかつ

多チャネルの波形判定ができます。メンテナンスや生産ラインにおいて、すぐに良

否を判定できます。

高速サンプリングによる波形判定が可能

「アウト」：測定した波形が判定エリアから少しでも出たらNG 判定をする

「オールアウト」：測定波形が判定エリアから完全に外れたらNG 判定をする

波形判定の設定

「GO」判定

（測定波形は判定エリアから出ていない）でストップ

「NG」判定

（アウト、またはオールアウト）でストップ

「GO」「NG」どちらの判定でもストップ

停止の条件

MR8741 は、手軽に測定できる据置き型モデルです。

エリア判定機能を搭載、外部制御端子を装備しています。

判定エリア 測定波形 波形を " 形 " で判定 【背面】 通風口（ファン）、電源インレット、 POWER スイッチは背面にあります。 DVI-D 端子 USB コネクタ （タイプ A, USB メモリ・マウス用） 100BASE-TX コネクタ 【前面】 外部制御端子 ロジック入力端子

特長

仕様

測定レンジ 有効入力範囲（※） _{最高分解能 入力抵抗} 5 mV/div （f.s. = 100 mV） -120 mV 〜 120 mV 0.1μV 100 MΩ以上 50 mV/div （f.s. = 1000 mV） -1200 mV 〜 1200 mV 1μV 500 mV/div（f.s. = 10 V） -12 V〜12 V 10μV 5 V/div （f.s. = 100 V） -120 V〜120 V 100μV 10 MΩ±5％ 50 V/div （f.s. = 1000 V） -500 V〜500 V 1 mV 測定レンジ NPLC：1 未満 NPLC：1 以上 5 mV/div （f.s. = 100 mV） ±0.01％ rdg. ±0.015% f.s. ±0.01％ rdg. ±0.01% f.s. 50 mV/div （f.s. = 1000 mV） ±0.01％ rdg. ±0.0025% f.s. 500 mV/div（f.s. = 10 V） 5 V/div （f.s. = 100 V） ±0.025％ rdg. ±0.0025% f.s. 50 V/div （f.s. = 1000 V） 電源周波数 積分時間 50 Hz 20 ms×NPLC 60 Hz 16.67 ms×NPLC

DVM ユニット MR8990

DVMユニットMR8990は、MR8740/MR8741専用の2チャネルDC V測定ユニットです。

自動車等のセンサ出力の微小な変動や、バッテリ等の電圧変動を、高精度・高分解能で測定可能です。

高精度＆高分解能

MR8740/MR8741 専用の新ユニット

● 温度特性：±（0.002％ rdg. ±0.00025% f.s.）/℃ ● A/D 変換測定方式 ：ΔΣ 変調方式　24bit ● 測定機能 ：直流電圧 ● チャネル数 ：2ch ● 最高サンプリング速度 ：2 ms（500 回 / 秒） ● 最大入力電圧 ：DC 500 V ● 対地間最大定格電圧 ：AC, DC 300 V （製品保証期間 1 年、確度保証期間 1 年） デジタルボルトメータ

高分解能：24bit, 6

1

_/

₂

_桁表示

分解能 0.1μV で、センサ等の微小な出力電圧の変動も測定可能

高精度：±0.01％rdg. ±0.0025 % f.s.

500 回 / 秒の高速でも、±0.01％ rdg. ±0.0025% f.s. の高精度測定

最大入力電圧：DC 500 Vまで

テストリード L2200 赤・黒、各 1 本のセット , 70 cm 本体差し込み側：バナナ端子 先端部分はピンリードとアリゲータ クリップの交換が可能 最大入力電圧：CAT Ⅳ 600V, CAT Ⅲ 1000V MR8990 用オプション

組み合わせ自由なユニット方式 で様々な測定に対応

NPLC：0.1 〜 0.9（0.1 刻み）、1 〜９（1 刻み）、10 〜 100（10 刻み）の設定可能

NPLC（Number of Power Line Cycles）は電源（50 Hz or 60Hz）の周期のサイクル数を示し、積分時間を決定します。 NPLCが大きいほど電源に起因するノイズの除去効果が大きくなりますが、サンプリング速度は遅くなります。

入力抵抗が高い

5mV/DIV 〜 500mV/DIV レンジ ：100 MΩ以上 5V/DIV 〜 50V/DIV レンジ　 ： 10 MΩ±5％ 微小電圧から高電圧まで対応 ● 測定確度 ● 積分時間 ● 測定レンジ （※）測定確度保証範囲

ユニット比較表（サンプリング周期と確度）

ユニット比較表 （入力電圧とサンプリング速度）

MR8990は高精度＆高分解能 ● 最小分解能：0.1μV ● 最大入力電圧：DC500V ● 確度：±0.01％ rdg. ±0.0025% f.s. サンプリング 速度 3.125μV 50μV 0.1μV DC 400 V DC 500 V 最大入力電圧 最小分解能 1 10 100 1k 10k 100k 1M 10M 100M 1 0.1 0.01 0.001 確度［％］ サンプリング速度［S/s］ DVM ユニット MR8990 高分解能ユニット 8968 アナログユニット 8966 一般的なオシロスコープ 24 bit  ±0.01％ rdg. ±0.0025% f.s. 24 bit  ±0.01％ rdg. ±0.0025% f.s. 16 bit, ±0.3% f.s. 12 bit, ±0.5% f.s. 8 bit, ±3.0% f.s. DVM ユニット MR8990 高分解能ユニット 8968 アナログユニット 8966 500S/s 1MS/s 20MS/s 確度： ±0.01％ rdg. ± 0.0025% f.s. 確度： ±0.3% f.s. 確度： ±0.5% f.s. サンプリング 速度 3.125μV 50μV 0.1μV DC 400 V DC 500 V 最大入力電圧 最小分解能 1 10 100 1k 10k 100k 1M 10M 100M 1 0.1 0.01 0.001 確度［％］ サンプリング速度［S/s］ DVM ユニット MR8990 高分解能ユニット 8968 アナログユニット 8966 一般的なオシロスコープ 24 bit  ±0.01％ rdg. ±0.0025% f.s. 24 bit  ±0.01％ rdg. ±0.0025% f.s. 16 bit, ±0.3% f.s. 12 bit, ±0.5% f.s. 8 bit, ±3.0% f.s. DVM ユニット MR8990 高分解能ユニット 8968 アナログユニット 8966 500S/s 1MS/s 20MS/s 確度： ±0.01％ rdg. ± 0.0025% f.s. 確度： ±0.3% f.s. 確度： ±0.5% f.s.

アナログユニット　8966 ストレインユニット　8969

12bit, 20MS/s

高速サンプリング

高分解能ユニット　8968

16bit, 1MS/s

高分解能

歪みの測定に

測定機能 電圧測定 電圧測定 電圧測定（DC/RMS の切替え） 歪み測定 チャネル数 2ch 2ch 2ch 2ch 入力端子 （入力抵抗1MΩ, 入力容量30pF）絶縁 BNC端子 対地間最大定格電圧（※）：AC, DC300V 絶縁 BNC端子 （入力抵抗1MΩ, 入力容量30pF） 対地間最大定格電圧（※）：AC, DC300V 絶縁 BNC端子 （入力抵抗1MΩ, 入力容量30pF） 対地間最大定格電圧（※）：AC, DC300V ワイドミュラー SL3.5/7/90G （付属変換ケーブル 9769に接続可能な コネクタ: 多治見 PRC03-12A10-7M10.5） 対地間最大定格電圧（※）: AC 33VrmsまたはDC 70V 測定レンジ 5 mV 〜 20 V/div, 12 レンジ 5 mV 〜 20 V/div, 12 レンジ 5 mV 〜 20 V/div, 12 レンジ 20με 〜 1000με/div, 6 レンジ

測定分解能 12bit, 測定レンジの 1/100 16bit, 測定レンジの 1/1600 12bit, 測定レンジの 1/100 16bit, 測定レンジの 1/1250

最高サンプリング速度 20 MS/s 1MS/s 1MS/s 200 kS/s

測定確度 ±0.5 % f.s. ±0.3 % f.s. _{RMS確度：±1％ f.s.（DC, 30Hz〜1kHz）}±0.5 % f.s. ±（0.5 % f.s. ＋ 4με）

周波数特性 _{AC 結合時：7Hz 〜 100 kHz（-3dB）}DC 〜 5MHz（-3dB） _{AC 結合時：7Hz 〜 100 kHz（-3dB）}DC 〜 100 kHz（-3dB） _{AC 結合時：7Hz 〜 400 kHz（-3dB）}DC 〜 400 kHz（-3dB） DC 〜 20 kHz ＋ 1（-3dB）

入力結合 AC/DC/GND AC/DC/GND AC/DC/GND −

最大入力電圧 DC 400V DC 400V DC 400V − DC/RMS ユニット　8972

実効値測定

（※）入力と本体間は絶縁 , 入力ch〜筐体間, 各入力ch間に加えても壊れない上限電圧 温度ユニット　8967

熱電対で温度測定

周波数ユニット　8970 電流ユニット　8971 ロジックユニット　8973

周波数・回転数

クランプセンサ直結

_電流測定

制御信号の観測に

測定機能 熱電対による温度測定 電圧入力による周波数測定 オプションセンサによる電流測定 オプションプローブによるロジック測定 チャネル数 2ch 2ch 2ch 16ch（ロジックプローブ4本まで接続可）

測定分解能 16bit, 測定レンジの 1/1000 16bit, 測定レンジの1/2000（積算モード） 12bit, 測定レンジの 1/100 Mini DIN端子(HIOKI製ロジックプローブ専用) 適合ロジックプローブ： 仕様 入力端子 熱電対入力: 押しボタン式端子台 推奨線径 : 単線 0.14〜1.5mm2_, 　　　　 撚り線 0.14〜1.0mm2 AWG 26〜16 入力抵抗: 5MΩ以上 対地間最大定格電圧（※）_{：AC, DC300V} 温度測定レンジ 10℃ /div（-100 〜 200℃） 50℃ /div（-200 〜 1000℃） 100℃ /div（-200 〜 2000℃） 熱電対範囲 K：-200〜1350°C J：-200〜1100°C E：-200〜800°C T：-200〜400°C N：-200〜1300°C R：0〜1700°C S：0〜1700°C B：400〜1800°C W (WRe5-26)：0〜2000°C 基準接点補償: 内部/外部切り替え可能 断線検出ON/OFF切替可能 測定確度 熱電対 K, J, E, T, N：±0.1% f.s. ±1°C (±0.1% f.s. ±2°C at -200°C〜0°C) 熱電対 R, S, B, W： ±0.1% f.s. ±3.5°C (at 0°C〜400°C未満, ただしBは 400°C未満の確度保証なし) ±0.1% f.s. ±3°C (400°C以上) 基準接点補償確度：±1.5°C （基準接点補償内部時に測定確度に加算） 入力端子：絶縁 BNC端子 　　(入力抵抗1MΩ, 入力容量30pF) 対地間最大定格電圧（※）_{: AC, DC 300V} 周波数測定レンジ: DC〜100kHz (最小パルス幅2μs)間を 1Hz/div〜5kHz/div (f.s. =20 div), 8選択 確度: ±0.1% f.s. (5kHz/div以外) 　　 ±0.7% f.s. (5kHz/div) 回転数測定レンジ: 0〜200万回転 /分 (最小パルス幅2μs) 間を100 (r/min)/div〜100k (r/min)/ div (f.s. =20 div), 7選択 確度: ±0.1% f.s. (100k (r/min)/div以外) ±0.7% f.s. (100k (r/min)/div) 電源周波数測定レンジ: 50Hz (40 〜 60Hz), 60Hz (50 〜70Hz), 400Hz (390 〜410Hz), (f.s. =20 div), 3選択 確度: ±0.03Hz (50, 60Hz), ±0.1Hz (400Hz) 積算測定レンジ： 2k counts/div〜1M counts/div, 6選択 確度: ±range/2000 デューティ比測定レンジ： 0 〜100kHz (最小パルス幅2μs)間を 5%/div (f.s. =20 div) 確度：±1% (10 〜10kHz) 　　 ±4% (10k〜100kHz) パルス幅測定レンジ： 2μs〜2sec間を500μs/div 100ms/div (f.s. =20 div) 確度: ±0.1% f.s. 入力端子：センサコネクタ端子 (入力抵抗1MΩ, 電流センサ接続用の変換ケー ブル9318専用, GNDはレコーダ本体と共通) 適合電流センサ：CT6865, CT6863, CT 6862, 9709, 9279, 9278, 9277, 9272 -10 (変換ケーブル9318を使用し8971と接続) 測定レンジ 9272-10 (20A), 9277使用時: 100mA〜5A/div (f.s. =20div, 6選択 ) CT6862使用時: 200mA〜10A/div (f.s. =20div, 6選択 ) 9272-10 (200A), 9278, CT6863使用時: 1A〜50A/div (f.s. =20div, 6選択 ) 9279, 9709, CT6865 使用時: 2A〜100A/div (f.s. =20div, 6選択 ) 測定確度 9278, 9279 使用時: ±0.85% f.s. その他電流センサ使用時: ±0.65% f.s. RMS 確度: ±1% f.s. (DC, 30 〜1kHz), 　　　　　±3% f.s. (1kHz〜10kHz) RMS応答時間: 100ms (立上がり0→90% f.s.) クレストファクタ: 2 周波数特性: DC〜100kHz ±3dB 　　　　　 (AC結合時: 7Hz〜100kHz) 最高サンプリング速度： 1MS/s (2チャネル同時サンプリング ) 電流ユニット8971ご使用上の注意 ・MR8741には使用できません ・1台に最大4 ユニットまで装着可 ・9709/CT6865を使用する場合、使用で きる電流プローブは計 7本まで ■ 9320-01/9327 電圧信号やリレーの接点信号をhigh/low 記録するための検出器 入力部：4ch (本体間, チャネル間GND共通), ディジタル/コンタクト入力切換 (コンタクト入力はオープンコレクタ信号検出可能) 入力抵抗：1 MΩ (ディジタル入力: 0 to +5 V時) 500 kΩ以上 (ディジタル入力: +5 to +50 V時) プルアップ抵抗：2 kΩ (コンタクト入力：内部 +5 Vにてプルアップ ) ディジタル入力しきい値：1.4V/ 2.5V/ 4.0V コンタクト入力検出抵抗値 1.4 V：1.5 kΩ以上 (オープン), 500 Ω以下 (ショート) 2.5 V：3.5 kΩ以上 (オープン), 1.5 kΩ以下 (ショート) 4.0 V：25 kΩ以上 (オープン), 8 kΩ以下 (ショート) 応答速度：9320-01: 500ns以下 　9327: 応答可能パルス幅100ns以上 最大入力電圧：0 〜+DC50V (入力端子間に加えても壊れない上限電圧) ■ MR9321-01 ACやDCリレーの駆動信号をhigh/low 記録するための検出器, 電源ラインの停 電検出器としても使用可能 入力部：4ch (本体間, チャネル間絶縁), HIGH/LOWレンジ切換 入力抵抗: 100kΩ以上 (HIGH), 30kΩ以上 (LOW) 出力 (H) 検出 AC170〜250V, ±DC(70〜250)V (HIGH) AC60〜150V, ±DC(20〜150)V (LOW) 出力 (L) 検出 AC0〜30V, ±DC(0〜43)V (HIGH) AC0〜10V, ±DC(0〜15)V (LOW) 応答時間 立ち上がり1ms以下, 立ち下がり3ms以下 (HIGHはDC200V, LOWはDC100Vにて) 最大入力電圧：250Vrms (HIGH), 150Vrms (LOW) (入力端子間に加えても壊れない上限電圧) 1台（1ブロック）に最大3ユニットまで装着可 （※）入力と本体間は絶縁 , 入力ch〜筐体間, 各入力ch間に加えても壊れない上限電圧

測定に応じて選べるユニットは全部で 9 種類

測定ユニットはメモリハイコーダMR8847と共通です

USB端子A （USBメモリ用） LAN端子

ブロックⅡ ブロックⅠ

ハブ

PC 解析

測定データはUSBメモリに保存可能です。

測定データを手軽に記録、パソコンへデータをコピー

するのもUSBメモリなら簡単です。

100BASE-TXのLAN端子を標準装備。

＜HTTPサーバ実装＞

PCのブラウザで波形観測および簡易的なリモート操作

が可能です。（本格的な操作にはディスプレイとマウス

を接続してご使用ください）

MR8740/8741

の波形データを取り込んで

EXCELに貼り付ける機能を搭載。

＜FTPサーバ実装＞

MR8740/8741

のメモリ内容

（USBメモリ、

内部 RAM）

をPC側にコピー可能。

測定データを手軽に記録

USB メモリに対応

LAN通信に対応

パソコンでデータ解析

HTTP/FTP サーバ機能

■ 9333 概略仕様 対 応 機 種 MR8740 (V3.12 以上 ), MR8741 (V2.12 以上 ), 他対応機種あり 対 応 O S Windows 8/7 (32bit/64bit), Vista (32bit), XP対応 ※9333 Ver1.09以上

機 能 ■PCへの波形データの自動保存を実現 , ハイコーダの遠隔コント ロール (キーコード送出・画面イメージ受信表示によりコントロール), レポートプリント印刷, 画面イメージ印刷, 波形データの受信 (ハイ コーダのバイナリ形式波形ファイル) ■波形データ収集アプリケーション: ハイコーダの自動保存の受信 (ハイコーダのバイナリ形式波形ファイル), ハイコーダの自動プリン トをパソコン側で印刷, ハイコーダの[PRINT]キー印刷をパソコン 側で印刷 ■波形ビューワ: 波形ファイルの簡易表示, CSV形式への変換, 他 ■ 9335 概略仕様

対 応 O S Windows 8/7 (32bit/64bit), Vista (32bit), XP, 2000対応

機 能

■表示機能: 波形表示, X-Y表示, カーソル機能, 他

■ファイル読み込み: 読み込みデータ形式 (.MEM, .REC, .RMS, .POW) / 最大読み込みファイル容量: 対応機種で保存できる最大の容量 (PCの 使用環境により扱えるファイルサイズは減少します) ■データ変換: CSV形式への変換, 複数ファイルの一括変換, 他 印 刷 ■印刷機能: 印刷イメージのファイル書き出し (拡張メタ形式 .EMFで 可能) ■印刷フォーマット: 分割なし, 2〜16分割, 2〜16 列, X−Y 1〜4 分割, プレビュー /ハードコピー ■ HMR-Terminal 概略仕様 対 応 機 種 MR8740, MR8741, MR8847-01/-02/-03 の MEM 形式波形データ_{( 演算波形 , ロジック波形には対応しておりません )} 動 作 環 境 Apple社製iPad 機 能 ■データ取得：Wi-Fiルータ経由FTP、もしくはiTunes (PCアプリ) 経由でiPadへ ■波形のレベル検索, 最大値 /最小値 /平均値, ゼロ位置のずらし を指先で直感的に操作, 等 ■ （標準付属 CD-R に搭載）波形ビューワ（Wv）概略仕様

対 応 O S Windows 8/7 (32bit/64bit), Vista (32bit), XP, 2000対応 機 能• 波形ファイルの簡易表示• バイナリ形式のデータファイルをテキスト形式へ変換, CSV他 • スクロール, 拡大縮小表示, カーソル/トリガ位置へのジャンプ等 ●

ウェーブプロセッサ 9335

（別売ソフトウェア） ● 波形表示 , 演算 ● 印刷機能 ●

LANコミュニケータ 9333

（別売ソフトウェア） ● PCへの波形データの自動保存を実現 ● LAN 接続による遠隔操作を実現 ● CSV形式でセーブし、表計算ソフトへ受渡 しが可能 ●

メモリハイコーダ用iPadアプリ

HMR-Terminal

無料アプリソフト（iPad 専用）App Storeからダ ウンロード ● iPad 独特のジェスチャーを駆使して自由自在に 波形を操作 ● 多chに対応、32ch Max.（MR8740）の波形データも指先の 操作で扱えます ● MR8740/8741および MR8847シリーズのMEMデータ対応 ●

波形ビューワWv

（標準付属ソフトウェア） ● バイナリデータをPCで波形確認 ● CSV形式でセーブし、表計算ソフトへ 受渡しが可能

便利な機能

X-Yの波形判定

MR8741は、X-Y波形に対する波形判定機能を搭載してい

ます。メモリファンクションで測定し、X-Y合成した波形に

対し、エリア判定することができます。

プレス機の「変位と圧力」、ポンプの「圧力と流量」などのX-Y

波形に対しても、エリア判定による自動検査が可能です。

ディスプレイ＆マウスを接続

MR8740/8741にディスプレイとマウスを接続すれば

波形を表示、マウスでの操作が可能です。

パソコンを使わなくても測定可能

MR8741 のみ

モニタの表示画面はメモリハイコーダMR8847シリーズのディスプレイと同じ 構成になっています。キー操作に近い感覚で、マウスでの操作・設定ができます。 （ディスプレイ・マウスはお客様でご用意ください） 数値演算結果は、波形観測画面に一緒に表示します 数値演算の設定 判定設定 判定設定

実効値、ピーク値、最大値など20種類の演算を内蔵。

多チャネルを一括測定・判定し、タクトタイムを最短に

することが可能です。チャネル間の演算も高速で内部

処理、結果をPCへ転送します。

数値演算機能

測定波形からパラメータ数値を演算

ディスプレイ＆マウスを接続、スタンドアロンでも使えます X-Y 合成した波形をエリアで判定 DMM 表示（例：MR8990 で測定時）

数値モニタ（DMM表示）

入力値をDMM（ディジタルマルチメータ）のように

数値でモニタすることができます。

1000 ポイント 1000ポイント ⇨10000ポイント変換

少ない演算ポイント数で測定したデータであっても、演算ポ

イント数を後から変えて再分析することが可能です。例え

ば、1,000ポイントで測定したデータを、10,000ポイントに

変換して再分析することができます。この場合周波数分解

能が 10 倍にアップします。もちろん、10,000ポイントで測

定したデータを、1,000ポイントで再分析することもできます。

※周波数平均が ONの時、演算ポイント数を変えた再計算は不可

周波数成分の解析などの１信号FFT、伝達関数などの解析を行う２信号

FFT、また音響解析に用いられるオクターブ解析機能があります。データ

数は1,000点〜10,000点を選択できます。

FFT解析機能

メモリファンクションで測定したデータをFFT 解析するとき、マウスを使っ

て解析ポイントを指定し、同時に演算結果も見ることができます。メモリファ

ンクションとFFTファンクションを行き来して演算開始ポイントを設定する

必要はありません。また、メモリファンクションで測定した

「生データ」表示と

「ストレージ波形」演算結果の同時表示で、窓関数の効果を確認しながらの

スペクトル波形同時表示により、解析時の操作性が格段に向上しています。

メモリ波形からFFT演算が可能

FFT 解析波形に対しても、波形判定が可能です。

FFTにて波形判定が可能

（MR8741のみ）

波形判定画面 演算元（メモリ波形）と FFT 演算結果の同時表示

FFT 機能

周波数領域のデータ解析（FFTファンクション）

電気系の歪み解析・機械系の振動解析

解析ポイント指定 メモリ波形

測定後に演算ポイント数を変更して再計算

時間と共に刻々と変化するスペクトルを、三次元的に表示

することができます。ジョグ・シャトルを使って、過去の波

形の値を読み取ることができます。テキスト保存をすれば

EXCELなどでもグラフ化することができます。

ランニングスペクトル表示

基本仕様　

（製品保証期間１年間） 測 定 機 能メモリ（高速記録 ,X-Y）, レコーダ（実時間記録）, FFT 入 力 ユ ニ ッ ト 数 MR8740: ユニット27台 + ロジック標準16ch MR8741 : ユニット8 台 + ロジック標準16ch ※アナログユニットの ch間と本体間は絶縁 , ロジックユニット の chおよび標準ロジック端子の chは全て本体とGND 共通 最高サンプリング速度20MS/ 秒（50ns 周期 , 全チャネル同時）_{外部サンプリング : 10 MS/s（100 ns 周期）（MR8741 のみ）} メ モ リ 容 量MR8740：ブロックⅠ：トータル 512MW(16MW/ch)　　　　 ブロックⅡ：トータル 352MW（16MW/ch） MR8741：トータル 256MW（16MW/ch） 外 部 記 憶USBメモリ（USB 2.0） バックアップ機能 （25° C 参考値） 時計 , 設定条件 : 10 年以上 , 波形バックアップ : なし 外 部 制 御 端 子 （MR8741 のみ） 外部トリガ入力 , トリガ出力 , 外部サンプリング入力 , 外部出力 2 端子（GO, NG）,

外部入力 3 端子（START, STOP, SAVE） 外部インタフェース

[LAN] 100BASE-TX

（DHCP, DNS 対応 , FTP サーバ , HTTP サーバ） [USB] USB2.0 準拠 シリーズ Aレセプタクル × 2 [DVI-D] 外部ディスプレイ用デジタル出力 （SVGA 800×600） 環 境 条 件 （結露しないこと） 使用温湿度範囲： 0℃〜 40℃ , 20% 〜 80% rh保存温湿度範囲：-10℃〜 50℃ , 90% rh 以下 適 合 規 格Safety：EN61010 電 源AC 100 〜240 V, 50/60 Hz 最 大 定 格 電 力MR8740：250 VA_{MR8741：120 VA} 外 形 寸 法・ 質 量 （本体のみ , 突起物含まず） MR8740：約 426W × 177H × 505D mm, 10.8 kg MR8741：約 350W × 160H × 320D mm, 5.4 kg 付 属 品取扱説明書 ×1, アプリケーションディスク CD-R （波形ビューワ Wv/ 通信コマンド表）×1, 電源コード ×1, ラック取付金具（EIA 規格）×1セット（MR8740 のみ）

トリガ機能

ト リ ガ モ ー ドメモリ（高速記録）, FFT : 単発 / 連続 / 自動_{レコーダ※（実時間記録） : 単発 / 連続} ト リ ガ ソ ー スアナログユニット（CH1 〜 CH16）, 標準ロジック 16ch+ ロジックユニット（最大 3 ユニット 48ch）, 外部トリガ , タイマ , マニュアルの各ソースごとに ON/OFF, ソース間 AND/OR ト リ ガ 種 類 レベル：設定電圧値の立ち上がり , 立ち下がり , または両エッジ （立ち上がり / 立ち下がりの両方） で横切った時トリガ発生 電圧降下：電圧のピーク値が設定レベルを下回った時トリガ発生 　　　　　（商用電源 50/60Hz 専用） ウインドウ：レベルの上限値 , 下限値内に入った時 , 　　　　　 または出た時トリガ発生 周期：設定電圧値の立ち上がり , または立ち下がりの周期を 測定し , 設定した周期範囲外の時トリガ発生 グリッヂ：設定電圧値の立ち上がり , または立ち下がりから 設定パルス幅以下の時トリガ発生 イベント：レベルトリガ , グリッヂトリガをカウントし , 設定したイベント数を超えた時トリガ発生 ロジック：1, 0, ✕ によるパターン設定 レベル設定分解能0.1 % f.s.（f.s.=20 div）

ト リ ガ フ ィ ル タ0.1 〜 10.0 div 9 段 , OFF：メモリ（高速記録）_{ON (10 ms 固定 )/OFF：レコーダ※（実時間記録）} ト リ ガ 出 力 （MR8741 のみ） オープンコレクタ出力（5V 電圧出力付き , アクティブ Low） レベル設定時 : パルス幅（サンプリング周期 ×トリガ以降の データ数以上） パルス設定時 : パルス幅（2ms） そ の 他 機 能トリガ優先（OFF/ON）,トリガ前後を捉えるプリトリガ機能（メモリ）, トリガ待ち中のレベル表示 , レコーダ※_{（実時間記録）} にてスタート＆ストップトリガ , トリガ検索

メモリ

（高速記録） 時 間 軸5µs 〜 5min/div（100 サンプル /div）26 レンジ, 外部サンプリング（MR8741 のみ）, 時間軸拡大 × 2 〜× 10 の 3 段 , 圧縮 × 1/2 〜×1/20,000 の13 段 サンプリング周期時間軸レンジの1/100（最小 50ns 周期） 記 録 長25 〜 100,000 div または_{1 div ステップの任意設定 （最大 160,000div）}

プ リ ト リ ガトリガ以前の記録 , 記録長に対し 0 〜100%, -95% の15 段 , _{または 1div 単位設定}

数 値 演 算

• 任意のチャネルにて同時に最大 16 演算

平均値 , 実効値 , P-P 値 , Max 値 , Max 値までの時間 , MIN 値 , MIN 値までの時間 , 周期 , 周波数 , 立ち上がり時間 , 立ち下が り時間 , 標準偏差 , 面積値 , X-Y 面積値 , 指定レベル時間 , 指 定時間レベル , パルス幅 , デューティ比 , パルスカウント , 四則 演算 , 時間差演算 , 位相差演算 , High レベル , Low レベル • 演算結果の判定 : GO/NG • 演算結果の自動保存 波 形 演 算 • 任意のチャネルにて同時に最大 16 演算まで 四則演算 , 絶対値 , 指数 , 常用対数 , 平方根 , 移動平均 , 微分（1 次 , 2 次）, 積分（1 次 , 2 次）, 時間軸方向の平行移動 , 三角関数 , 逆 三角関数 , 演算結果の自動保存 メ モ リ 分 割• 最大 1024 分割 そ の 他• ロギング記録無し• X–Y 波形合成（1 画面 , 4 画面）, •重ね描き（スタート中常に重ね描き/必要な波形のみ重ね描き）

レコーダ

（実時間記録） 時 間 軸 10ms 〜1hour/div 19 レンジ, 時間軸分解能 100 ポイント /div ※ 設定したサンプリング周期で取り込んだデータから100 ポイン ト /div 単位で Max./Min. の 2 値データのみを記録 時間軸圧縮 ×1/2 〜×1/20,000 の13 段 サンプリング周期1/10/100 µs, 1/10/100 ms（時間軸の 1/100 以内で選択） 記 録 長固定設定 25 〜 50,000 div, 連続 , または 1 div ステップの_{任意設定（最大 80,000 div）}

波 形 記 憶最後の 80,000 div 分のデータをメモリに保存 自 動 保 存測定停止後に自動的に USB メモリへ保存

FFT

解 析 モ ー ド ストレージ波形 , リニアスペクトラム , RMS スペクトラム , パ ワースペクトラム , パワースペクトル密度 , クロスパワースペ クトラム , 自己相関関数 , 頻度分布 , 伝達関数 , 相互相関関 数 , インパルス応答 , コヒーレンス関数 , 1/1 オクターブ分析 , 1/3 オクターブ分析 , LPC 分析 , 位相スペクトル 解 析 チ ャ ネ ル任意チャネルより選択 周 波 数 レ ン ジ133 mHz 〜 8 MHz, 外部_{分解能 1/400, 1/800, 1/2000, 1/4000} サンプリング点数1000 点 , 2000 点 , 5000 点 , 10000 点 ウ イ ン ド ウ方形窓 , ハニング, ハミング, ブラックマン, ブラックマン・ハ_{リス , フラット・トップ , エクスポネンシャル} 表示フォーマット1 画面 , 2 画面 , ナイキスト表示 , ランニングスペクトル表示 ア ベ レ ー ジ ン グ時間軸 / 周波数軸の単純平均 , 指数化平均 , ピークホールド（周_{波数軸）, 回数（2 〜 10,000 回）}

その他

波 形 判 定 機 能 （メモリファンクション） （FFT ファンクション） （波形判定はMR8741のみ） 種類：時間軸波形 , X-Y, FFT の画面表示波形にて基準波形に 対するエリア判定と , 波形パラメータ演算値に対するパラメー タ判定 判定出力：GO/NG 判定 , オープンコレクタ 5V 電圧出力付 ※100msec/div（1msec サンプリング）以降はほぼリアルタ イムに判定可能です

内蔵メモリへの最大記録時間

（メモリファンクション）

時間軸 5μs/div 10μs/div 20μs/div 50μs/div 100μs/div 200μs/div 500μs/div 1ms/div 2ms/div 5ms/div 10ms/div 20ms/div 50ms/div サンプリング周期 50ns 100ns 200ns 500ns 1μs 2μs 5μs 10μs 20μs 50μs 100μs 200μs 500μs 記録時間 0.8s 1.6s 3.2s 8s 16s 32s 1min 20s 2min 40s 5min 20s 13min 20s 26min 40s 53min 20s 2h 13min 20s 時間軸 100ms/div 200ms/div 500ms/div 1s/div 2s/div 5s/div 10s/div 30s/div 50s/div 1min/div 100s/div 2min/div 5min/div サンプリング周期 1ms 2ms 5ms 10ms 20ms 50ms 100ms 300ms 500ms 600ms 1.0s 1.2s 3.0s 記録時間 4h 26min _40s 8h 53min _20s 22h 13min _{20s 26min 40s}1d 20h _{53min 20s}3d 16h _{13min 20s}9d 06h _{06min 40s}18d 12h _{20min 00s}55d 13h _{13min 20s}92d 14h _{40min 00s}111d 02h _{26min 40s}185d 04h _{20min 00s}222d 05h _{20min 00s}555d 13h

本 社 〒386-1192TEL 0268-28-0555 FAX 0268-28-0559長野県上田市小泉 81 東 北（ 営 ） 〒984-0011TEL 022-288-1931 FAX 022-288-1934仙台市若林区六丁の目西町 8-1 長 野（ 営 ） 〒386-1192TEL 0268-28-0561 FAX 0268-28-0569長野県上田市小泉 81 東 京（ 営 ） 〒101-0032TEL 03-5835-2851 FAX 03-5835-2852東京都千代田区岩本町 2-3-3 北関東（営） 〒333-0847TEL 048-266-8161 FAX 048-269-3842埼玉県川口市芝中田 2-23-24 横 浜（ 営 ） 〒222-0033TEL 045-470-2400 FAX 045-470-2420横浜市港北区新横浜 2-13-6 名古屋（営）TEL 052-462-8011 FAX 052-462-8083 〒 450-0001名古屋市中村区那古野 1-47-1 名古屋国際センタービル 24F 大 阪（ 営 ） 〒564-0063 広島オフィス 〒 731-0122 TEL 06-6380-3000 FAX 06-6380-3010 大阪府吹田市江坂町 1-17-26 TEL 082-879-2251 FAX 082-879-2253 広島市安佐南区中筋 3-28-13 福 岡（ 営 ） 〒812-0006TEL 092-482-3271 FAX 092-482-3275福岡市博多区上牟田 3-8-19

お問い合わせは…

※このカタログの記載内容は2014年6月3日現在のものです。 ※本カタログ記載の仕様、価格等はお断りなく改正・改訂することがありますが、ご了承願います。 ※お問い合わせは最寄りの営業所または本社コールセンター 0120-72-0560（9:00〜12:00,13:00〜17:00,土日祝日除く） TEL 0268-28-0560 E-mail : [email protected]まで。 ※輸出に関するお問い合わせは外国営業部（TEL 0268-28-0562 FAX 0268-28-0568 E-mail : [email protected]）までお願いいたします。 MR8740J4-46B ■このカタログ中で使用している会社名および製品名は、それぞれ各社の登録商標もしくは商標です。 ■ご購入時に成績表および校正証明書を希望されるお客さまは、別途ご発注をお願いいたします。　　 電圧測定 （DVM ユニットMR8990 専用） テストリードL2200 赤・黒、各1本のセット, 70 cm, 本体差し 込み側：バナナ端子 先端部分はピンリードとアリゲータク リップの交換が可能, 最大入力電圧： CAT Ⅳ 600V, CAT Ⅲ 1000V ...¥ 2,000 (税抜き) ※ 電流ユニット 8971 は MR8740 に最大 4 ユニットまで装着可 , MR8741 には 使用不可 , 9709/CT6865 を使用する場合は電流プローブ合計 7 本まで アナログユニット 8966 ...¥ 90,000 ( 税抜き) 2ch, 電圧入力 , DC 〜 5MHz 帯域 温度ユニット 8967 ...¥ 120,000 ( 税抜き) 2ch, 熱電対温度入力 高分解能ユニット 8968...¥ 120,000 ( 税抜き) 2ch, 電圧入力 , DC 〜100kHz 帯域 ストレインユニット 8969 ...¥ 150,000 ( 税抜き) 2ch, 歪みゲージ式変換器用アンプ ※ 変換ケーブル 9769（ストレインユニット専用）付属 ...¥ 7,000（税抜き） 周波数ユニット 8970 ...¥ 120,000 ( 税抜き) 2ch, 周波数 , 回転数 , パルスなどの測定用 DC/RMS ユニット 8972...¥ 100,000 ( 税抜き) 2ch, 電圧 /DC 〜 400kHz, 実効値整流 , DC, 30 〜100kHz 帯域 ロジックユニット 8973 ...¥ 80,000 ( 税抜き) 4 端子, 16ch 電流ユニット 8971 ...¥ 150,000 ( 税抜き ) 2ch, 専用電流センサによる電流測定 , 変換ケーブル 9318 が 2 本付属 デジタルボルトメータユニット MR8990 ...¥ 125,000 ( 税抜き) 2ch, DC 電圧入力高精度 , 最高分解能 0.1μV, 最高サンプリング速度500 回 / 秒 ウェーブプロセッサ 9335 データ変換 , 印刷機能 , 波形表示 ...¥ 60,000 ( 税抜き ) PC 関連 LAN コミュニケータ 9333 ・PC への波形データの自動保存を 実現 ・LAN 接続による遠隔操作を実現 ...¥ 60,000 ( 税抜き ) メモリハイコーダ用 iPad アプリ HMR-Terminal

(iPad 専用 ) App Store からダウン ロード , 無料 高電圧測定（プローブ用電源が必要です） 差動プローブ9322 DC2kV, AC1kVまでの入力用, 別途電源 9418-15が必要 ...¥ 55,000 (税抜き) ACアダプタ9418-15 9322に電源供給, 100〜240VAC ...¥ 17,000 (税抜き) 接続コードL9198 最大300Vまで入力可能, 径φ 5.0 mm ケーブル, 1.7m, 小型ワニ口クリップ ...¥ 4,500 (税抜き) 電圧測定 ※入力電圧は、接続する入力ユニットの電圧で制限されます 接続コードL9790 最大600Vまで入力可能, 柔軟性に富 んだ細径 φ 4.1 mmケーブル, 1.8 m ※先端クリップは別売です ... ¥ 7,000 (税抜き) ワニ口クリップL9790-01 L9790の先端に装着, 赤黒 ...¥ 3,000 (税抜き) グラバークリップ9790-02 ※このクリップをL9790の先端に装 着した場合は300Vまでに制限, 赤黒 ...¥ 3,600 (税抜き) コンタクトピン9790-03 L9790の先端に装着, 赤黒 ...¥ 3,200 (税抜き) L9790-01 9790-03 9790-02 L9790 10：1プローブ9665 対地間電圧は入力ユニットと同じ, 最大 入力1kV rms (500kHz以下), 1.5 m ...¥ 20,000 (税抜き) 100：1プローブ9666 対地間電圧は入力ユニットと同じ, 最大 入力5kV peak (1MHz以下), 1.5 m ...¥ 25,000 (税抜き) お勧め! 接続コードL9197 最大600Vまで入力可能, 径 φ 5.0 mm ケーブル, 1.8 m, 脱着型大型ワニ口ク リップ付属 ... ¥ 8,000 (税抜き) グラバークリップ9243 9197の先端に装着, 赤黒セット, 全長 196 mm ...¥ 5,000 (税抜き) ロジック測定 ロジックプローブMR9321-01 絶縁4ch, AC/DC電圧のON/OFF検出用 (小型端子タイプ) ...¥ 35,000 (税抜き) ロジックプローブ9327 4ch, 電圧/接点信号のON/OFF検出用 (応 答可能パルス幅100nsec以上, 小型端子) ...¥ 35,000 (税抜き) 変換ケーブル9323 端子形状が異なる9320・9321・ MR9321・9324を小型ロジック端 子のメモリハイコーダに中継 ...¥ 5,000 (税抜き) ※ 小型端子タイプの9327, 9320-01, 9321-01, MR9321-01には必要ありません お勧め! お勧め! ロジックプローブ9320-01 4ch, 電圧/接点信号のON/OFF検出用 (応 答可能パルス幅 500nsec以上, 小型端子) ...¥ 30,000 (税抜き) その他オプション 接続コードL9217 コード両端が絶縁BNC, 入力ユニット の絶縁BNC端子に使用, 1.6 m ...¥ 5,500 (税抜き) 接続コード9165 コード両端が金属BNC, 金属BNC 端子に使用, 1.5 m, CE非対応 ...¥ 3,000 (税抜き) LANケーブル9642 ストレート, クロス変換コネクタ付属, 5 m ...¥ 3,000 (税抜き) 変換アダプタ9199 受け側バナナ端子, 出力BNC端子 ... ¥ 3,500 (税抜き) 電流波形観測用３ クランプオンプローブ 9018-50 AC電流の波形観測が可能, f特 40Hz〜3kHz, AC10〜500Aレンジ, 出力0.2VAC/レンジ ...¥ 25,000 (税抜き) クランプオンプローブ 9132-50 AC電流の波形観測が可能, f特 40Hz〜1kHz, AC20〜1000Aレンジ, 出力0.2VAC/レンジ ...¥ 21,000 (税抜き) ※50/60Hz 商用電源ライン用（電源不要） 電流波形観測用４ クランプオンAC/DCセンサ CT9691-90 DC〜10kHz (-3dB), 100A, 出力 0.1V/f.s. ...¥43,000 (税抜き) クランプオンAC/DCセンサ CT9692-90 DC〜20kHz (-3dB), 200A, 出力 0.2V/f.s. ...¥52,000 (税抜き) クランプオンAC/DCセンサ CT9693-90 DC〜15kHz (-3dB), 2000A, 出力 0.2V/f.s. ...¥52,000 (税抜き) 3269 3273-50 3276 3274 3275 クランプオンプローブ3276 f特 DC〜100MHzの広帯域, mAクラスの電流 から30A rmsまで ...¥ 280,000 (税抜き) クランプオンプローブ3275 f特 DC〜2MHzの広帯域, mAクラスの電流か ら500A rmsまで ...¥ 300,000 (税抜き) クランプオンプローブ3274 f特 DC〜10MHzの広帯域, mAクラスの電流 から150A rmsまで ...¥ 250,000 (税抜き) 電源3272：3273-50〜3276のクランプを 電圧入力タイプの入力ユニットで使用するため の電源ユニット（1本駆動, 条件により2本可能） ...¥ 50,000 (税抜き) 電源3269：3273-50〜3276のクランプを 電圧入力タイプの入力ユニットで使用するため の電源ユニット（4本駆動可能） ...¥ 75,000 (税抜き) 3272 ※アナログユニットに接続 クランプオンプローブ3273-50 f特 DC〜50MHzの広帯域, mAクラスの電流 から30A rmsまで ...¥ 200,000 (税抜き) 電流波形観測用１ 接続コードL9217 コード両端が絶縁BNC, 信号出力に使 用, 1.6 m ...¥ 5,500 (税抜き) センサユニット9555-10 カレントセンサを単体で使用する場合の 電源供給用 ...¥ 50,000 (税抜き) 電流ユニット8971 クランプオンセンサ 9272-10 AC電流の波形観測が可能, f特1Hz〜 100kHz, 入力200A/20A切替/出力2VAC ...¥ 40,000 (税抜き) 変換ケーブル 9318 8971標準付属品 ...¥ 9,800 (税抜き) ユニバーサルクランプオン CT 9277 DC電流から歪んだAC電流まで波形観測が可能, f 特DC〜100kHz, 入力20A/出力2VAC ... ¥ 160,000 (税抜き) ユニバーサルクランプオン CT 9278 DC電流から歪んだAC電流まで波形観測が可能, f 特DC〜100kHz, 入力200A/出力2VAC ... ¥ 160,000 (税抜き) ユニバーサルクランプオン CT 9279 DC電流から歪んだAC電流まで波形観測が可能, f 特DC〜20kHz, 入力500A/出力2VAC ...¥ 170,000 (税抜き) AC/DCカレントセンサ9709 高精度貫通型, DCから歪んだAC電流まで波形観測 が可能, f特DC〜100kHz, 入力500A/出力2VAC ...¥ 100,000 (税抜き) AC/DCカレントセンサCT6863 高精度貫通型, DCから歪んだAC電流まで波形観測 が可能, f特DC〜500kHz, 入力200A/出力2VAC ...¥ 100,000 (税抜き) AC/DCカレントセンサCT6862 高精度貫通型, DCから歪んだAC電流まで波形観測 が可能, f特DC〜1MHz, 入力50A/出力2VAC ...¥ 100,000 (税抜き) (CE非対応) 電流波形観測用２ ※電流ユニット8971ご使用上の注意 (1) MR8741には使用できません (2) MR8740本体1台に最大4ユニットまで装 着可 (3) 9709を使用する場合使用できる電流プローブは計7本まで (4) CT6865は使用不可 ※センサ用電源9555-10 は9272-10〜9279用で, 電流ユニット8971には必要ありません
