1. 方案システム設定/セパレート（個別）設定機能 ・ダイカストマシン設定機能 ・ゲート位置設定機能 ・フランジャーチップ設定機能 ・ランナ（湯道）とオーバーフローの設定 ・充填時間設定機能 ・エアベント設定機能 ・ゲート速度設定機能 ・鋳造条件の設定機能 ・ゲート厚さと断面積の設定機能 ・鋳造方案データ出力機能 2. ダイカスト理論と経験に基づいた鋳造方案診断機能 ・鋳造方案診断機能 3. ダイカスト基礎・理論・流動解析等によるヘルプ機能（F1） 4. 鋳造方案データに基づき、3DCADによる3D方案Draw機能（※SolidWorks対応） ・ダイカスト技術者・金型設計者が必要な鋳造方案設定数値情報を簡単な操作で表示・出力を可能とし実業務へ 瞬時に反映、業務改善を図ることが可能です。 ・設定済み鋳造方案データを読み出し、参照することができます。 ・理論と経験にもとづいた鋳造方案診断機能により現状の設定された方案の問題点等を、コンサルタント診断機能に より診断し、原因の追求と対策及び品質の向上を図ることができます。 ・ヘルプ機能による理論解説・実務解説・流動解析を含む各種データ等を豊富に搭載しております。 ・理論と実践を兼ね備えたダイカストのソフトですので実務にも、ダイカストの学習にも最適です。 ・SolidWorksにより鋳造方案出力データを基に3D方案を作成致します。作成された鋳造方案3Dについてはイメージ3D方案 ですので鋳造方案検討用に御活用下さい。 ※本機能については作成パターンが限定されます。 ※本機能についてはＳｏｌｉｄｗｏｒｋs社のSolidWorksが別途必要となります。
■ザ・ダイキャスティングの特長
ザ・ダイキャスティングはダイカスト技術者・技能者・金型設計者用として作成してありますが、ダイカスト工場管理者、 ダイカスト製品営業担当者、ダイカスト製品購買担当者など直接実務に携わらない管理、間接職の方にも御参考戴 ける ものと思いますダイカストラーニングソフト
The Learning software of diecasting
理論及び経験に基づいた数値データ論理算出による鋳造方案表示・出力機能鋳造方案コンサルタント診断出力機能
ダイカスト学習に向けたLearning機能
3DCADによる3D方案作成システム機能

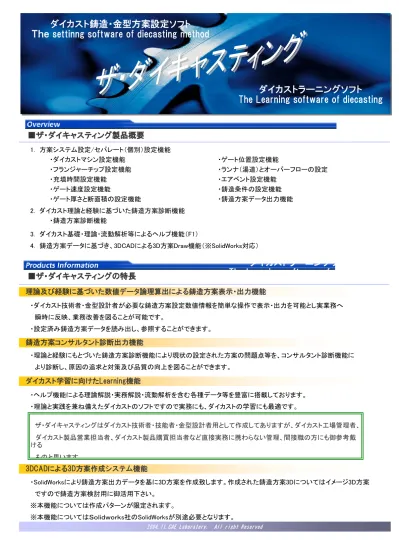

■ザ・ダイキャスティング製品概要
2004.11.CAE Laboratory. All right Reserved
ダイカスト鋳造・金型方案設定ソフト
Ｔｈｅ settinng software of diecasting method
ダイカストラーニングソフト
The Learning software of diecasting
■ダイカスト鋳造方案システム構成
ヘルプ機能 ダイカストマシン設定 フランジャーチップ設定 ゲート位置と充填時間の設定 ゲート速度の設定 ゲート厚さと断面積の設定 ゲート位置（方向）の設定 ランナとオーバーフローの設定 エアベントの設定 鋳造条件の設定 鋳造方案システム設定/セパレート（個別）設定 鋳造方案データ出力 鋳造方案診断 鋳造方案データ出力/鋳造方案診断■システム画面例
ダイカストマシン設定値入力・出力 画面例 （1） 3D方案作成 システム 3DCAD連携 ■ダイカストマシンの設定画面 1. 材料の＜入力＞ 2. 投影面積の＜入力＞ 3. チルベント・真空装置使用＜選択＞ 4. 鋳造圧力＜入力＞ 5. 必要型締力計算＜出力＞ 6. 適応ダイカストマシン＜選出＞ ■フランジャーチップの設定画面 1. 鋳造圧力からの設定＜出力＞ 2. スリーブ充填率からの設定＜出力＞ 3. フランジャーチップ径決定＜選択＞ （ラジオボタン式選択によりフランジャーチップ径決定）ダイカストマシン設定値入力・出力 画面例 （2） ■充填時間の設定 1. 材料確認表示 2. 製品肉厚＜入力＞ 3. 充填時間の設定＜入力＞＜選択＞ 4. 充填時間決定＜出力＞ ■ゲート速度の設定 1. 材料確認表示 2. 製品平均肉厚＜入力＞ 3. 充填長さ＜入力＞ 4. 充填時間決定＜出力＞ 5. 製品重量＜選択＞ 6. ゲート速度＜出力＞ ■ゲート厚さとゲート断面積の設定 1. 材料＜確認＞ 2. 製品肉厚＜確認＞ 3. ゲート厚さ設定＜出力＞ 4. ゲート厚さ＜選出＞ 5. 充填重量＜入力＞ 6. 充填時間確認＜入力・選択＞ 7. ゲート速度確認＜入力・選択＞ 8. ゲート大きさ設定＜出力＞(理論的・経験的・最適) ※最適ゲート値は新たに新規入力願います。 9. ゲート大きさ決定＜出力＞
■ランナ（湯道）とオーバーフローの設定 【ランナ（湯道）の設定】 1. ランナの基本設定＜入力＞ ・ランナ大きさ＜入力＞ ・ランナ厚さ・幅 比率＜入力＞ 2. メインランナ概略寸方（mm）＜出力＞ 3. メインランナ断面積＜出力＞ 【オーバーフローの設定】 1. オーバーフロー確認＜出力＞ ■ゲート位置の設定 1.設定要素よりファクターポイント確認・ゲート方向＜選択＞ 【設定要素】 ・充填長さの短い方向 ・湯流れ流動性が良いよ思われる方向 ・充填重量の多い部分 ・PLラインが長い部分 ・PLラインが単純な部位 ・補助ゲートが追加できる部位 ・スライド中子が可能な限り無い方向 ・鋳造作業性がよい部位
■エアベントの設定 1. エアベント量＜入力＞ 2. エアベント断面積設定＜出力＞ ダイカストマシン設定値入力・出力 画面例 （4） ■鋳造条件の設定 1. 全画面迄の設定値の低速射出速度の設定＜出力＞ 2. 高速射出速度の設定＜出力＞ 3. 高速射出距離の設定＜出力＞
■鋳造方案出力 1. ユーザー名＜入力＞ 2. 品番＜入力＞ 3. 品名＜入力＞ 4. 鋳造方案＜出力＞ 鋳造方案診断 画面例 ■鋳造方案診断出力 1. ユーザー名＜入力＞ 2. 品番＜入力＞ 3. 品名＜入力＞ 4. 鋳造方案診断＜出力＞
3D方案 Drawシステム 画面例 ■3D方案Drawシステム 1. 鋳造方案＜データ読込・挿入＞ 2. 3D方案パターン選択 3. 座標設定＜入力＞ 4. 3D方案 Draw（3DCADソフト上で起動されます。） ※3DCAD起動対象ソフトはSolidworks（SolidWorksJapan社）となっております。 ※Drawするためには事前にSolidworksソフトの立ち上げ及び３Dファイルの 読込みが必要となります。ご注意下さい。 1.鋳造方案データ読込み 2.形状パターン選択 3.必要データ入力 4. 3DモデルAutoDraw ※選択パターンと入力したデータ より鋳造方案部を自動描画します。
AutoDraw ステップ
【本体スペック】
・メモリー 512MB以上を推奨 【ブラウザ】
・Microsoft Internet Explorer 6.0以上 【Microsoft .NET Framework】
・Microsoft .NET Framework Version 1.1以上 LanguagePack
付属品：本体（CD-ROM） 1枚 ユーザーズガイド 1冊 USBプロタクト 1個 ※インストール前には必ずユーザーズガイドをお読み下さい。 3. ダイカスト鋳造技術等に関するご相談等は別途承っております。以下の連絡先に御問い合わせ下さい。
販 売 代 理 店
製作・著作
シーエーイー
ラボ
【OS (確認済み）】 ・Intel Pentium Ⅲ 500MHz以上（Pentium4を推奨） Microsoft Windows XP 以上のプロセッサを搭載したIBM PC/AT互換機 Microsoft Windows 2000 （その他のプロセッサ・・・・・・上記相当品以上） Microsoft Windows Vista【OS (未確認）】
Microsoft Windows NT Microsoft Windows Me Microsoft Windows 98 Microsoft Windows 95 ・Microsoft .NET Framework Version 1.1以上
商品名：ザ・ダイキャスティング
