• 検索結果がありません。

学位論文の要約)

N/A
N/A
Protected

Academic year: 2021

シェア "学位論文の要約)"

Copied!
2
0
0

読み込み中.... (全文を見る)

全文

(1)

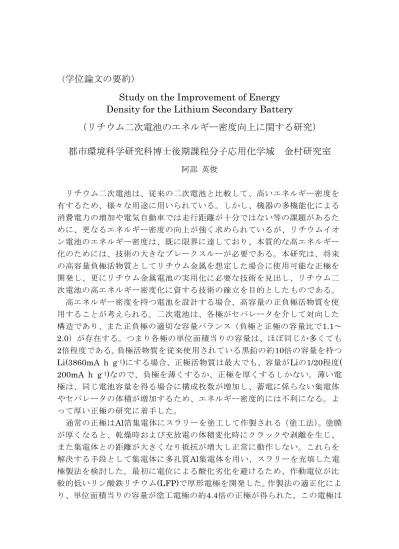

学位論文の要約)

Study on the Improvement of Energy Density for the Lithium Secondary Battery

(リチウム二次電池のエネルギー密度向上に関する研究)

都市環境科学研究科博士後期課程分子応用化学域 金村研究室

阿部 英俊

リチウム二次電池は、従来の二次電池と比較して、高いエネルギー密度を 有するため、様々な用途に用いられている。しかし、機器の多機能化による 消費電力の増加や電気自動車では走行距離が十分ではない等の課題があるた めに、更なるエネルギー密度の向上が強く求められているが、リチウムイオ ン電池のエネルギー密度は、既に限界に達しており、本質的な高エネルギー 化のためには、技術の大きなブレークスルーが必要である。本研究は、将来 の高容量負極活物質としてリチウム金属を想定した場合に使用可能な正極を 開発し、更にリチウム金属電池の実用化に必要な技術を見出し、リチウム二 次電池の高エネルギー密度化に資する技術の確立を目的としたものである。

高エネルギー密度を持つ電池を設計する場合、高容量の正負極活物質を使 用することが考えられる。二次電池は、各極がセパレータを介して対向した 構造であり、また正負極の適切な容量バランス(負極と正極の容量比で1.1~

2.0)が存在する。つまり各極の単位面積当りの容量は、ほぼ同じか多くても 2倍程度である。負極活物質を従来使用されている黒鉛の約10倍の容量を持つ Li(3860mA h g

-1

)にする場合、正極活物質は最大でも、容量がLiの1/20程度(

200mA h g

-1

)なので、負極を薄くするか、正極を厚くするしかない。薄い電

極は、同じ電池容量を得る場合に構成枚数が増加し、蓄電に係らない集電体 やセパレータの体積が増加するため、エネルギー密度的には不利になる。よ って厚い正極の研究に着手した。

通常の正極はAl箔集電体にスラリーを塗工して作製される(塗工法)。塗膜 が厚くなると、乾燥時および充放電の体積変化時にクラックや剥離を生じ、

また集電体との距離が大きくなり抵抗が増大し正常に動作しない。これらを 解決する手段として集電体に多孔質Al集電体を用い、スラリーを充填した電 極製法を検討した。最初に電位による酸化劣化を避けるため、作動電位が比 較的低いリン酸鉄リチウム(LFP)で厚形電極を開発した。作製法の適正化によ り、単位面積当りの容量が塗工電極の約4.4倍の正極が得られた。この電極は

(2)

、薄い従来の塗工電極と遜色ない充放電と寿命特性を示した。インピーダン ス測定により、電極厚みで規格化した抵抗は、推定される抵抗よりも十分に 小さいことが判明した。これは三次元構造を有する多孔質Al集電体により、

活物質の強い保持、集電体までの距離が近いこと、および電極表裏からの電 解液供給が可能であることが考察された。更なる高エネルギー化のために活 物質として作動電位の高いニッケル-コバルト-マンガン酸化物を用いた厚 形正極も検討した。単位面積当りの容量を最大で塗工電極の5.2倍とした厚形 電極を評価し、LFPと同様の結果を得たが、対極の塗工黒鉛負極の厚みによ る影響が観られ、原因の一つとして、電解液の供給不足が推定された。円滑 な供給のために、気孔率の高いセパレータや高濃度電解液を今後検討したい。

リチウム金属電池の実用化に最も必要な技術は、

Liデンドライト成長の抑

制である。Liは溶解析出反応であるので、充電時は負極で電解液中のリチウ ムイオンが金属に還元される。この電析形態を局部的に巨大なデンドライト 状ではなく、均一に細かく析出させるためには、反応サイトを多く均一に形 成する必要がある。リチウム金属は電池組立時には、表面に酸化物や炭酸塩 から成る表面皮膜を有しており、電解液注液時に、含まれるHF等の不純物と 反応して、体積変化によるクラックを生成する。この状態で初充電を行なう と、クラック部の非常に限られたサイトでのみ析出が起こるので、電析形態 はデンドライト状になり易い。この皮膜を放電から通電を開始(初放電)す ることで除去し、可逆性の良いリチウム金属表面が得られると推定された。

しかし、リチウムイオン電池用の正極活物質は組立時には、既にリチウムが インターカレーションされた放電状態であり、放電は不可能である。そこで、

一次電池用のMnO2を主活物質に添加することで初放電を可能にした。この正 極でリチウム金属電池を構成し評価したところ、2サイクル以降の放電終止 電圧を制御した場合に寿命性能の向上が確認された。初放電後の負極表面は

MnO

2添加量(初放電量)が多くなるほど、被膜が除去されて新鮮な表面積の 大きな表面が観察された。更なる特性向上は、初放電後の充電で、均一かつ 円滑にリチウムイオンを供給して多数の析出サイトを形成することが重要で あり、多量の電解液を保持し、規則正しいナノオーダの孔を多数有する3D OMセパレータの適用や、充電条件(電流密度や温度等)、電解液組成の適正 化が必要である。

本研究から得られた成果の組合せ、および適正化により、高エネルギー密 度のリチウム二次電池の実現性を高めることが期待される。

参照

関連したドキュメント

マンガン乾電池 アルカリ電池 酸化銀電池 リチウム電池

次世代電力NW への 転換 再エネの大量導入を支える 次世代電力NWの構築 発電コスト

Matsui 2006, Text D)が Ch/U 7214

2000 年、キリバスにおいて Regional Energy Meeting (REM2000)が開催され、水素燃 料電池、太陽電池、風力発電、OTEC(海洋温度差発電)等の可能性について議論がなさ れた 2

なお、関連して、電源電池の待機時間については、開発品に使用した電源 電池(4.4.3 に記載)で

 Rule F 42は、GISC がその目的を達成し、GISC の会員となるか会員の

(ⅰ)コードレス電話機:これは、ダイヤルセレクターを備えた電池式無線

図 54 の通り,AM 用直流 125V 蓄電池~高圧代替注水系と AM 用直流 125V
