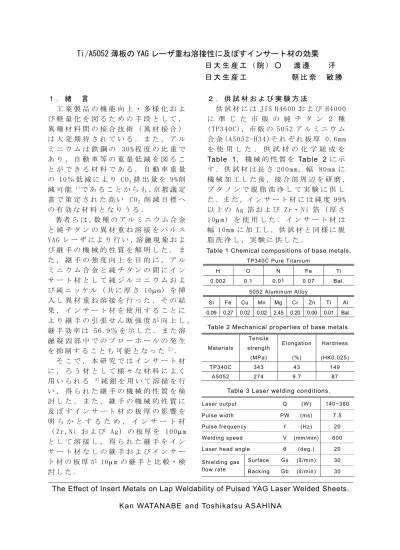

Ti/A5052 薄板の YAG レーザ重ね溶接性に及ぼすインサート材の効果

Ti/A5052 薄板の YAG レーザ重ね溶接性に及ぼすインサート材の効果

日 大 生 産 工 （ 院 ） ○   渡 邊     汗     日 大 生 産 工       朝 比 奈   敏 勝

１ ． 緒   言

  工 業 製 品 の 機 能 向 上 ・ 多 様 化 お よ び 軽 量 化 を 図 る た め の 手 段 と し て ， 異 種 材 料 間 の 接 合 技 術 （ 異 材 接 合 ） は 大 変 期 待 さ れ て い る ． ま た ， ア ル ミ ニ ウ ム は 鉄 鋼 の 3 0 % 程 度 の 比 重 で あ り ， 自 動 車 等 の 重 量 低 減 を 図 る こ と が で き る 材 料 で あ る ． 自 動 車 重 量 の 1 0 ％ 低 減 に よ り C O₂排 出 量 を 9%削 減 可 能 ^{1 )}で あ る こ と か ら も ，京 都 議 定 書 で 策 定 さ れ た 高 い C O₂ 削 減 目 標 へ の 有 効 な 材 料 と な り う る ．

著 者 ら は ，数 種 の ア ル ミ ニ ウ ム 合 金 と 純 チ タ ン の 異 材 重 ね 溶 接 を パ ル ス Y A G レ ー ザ に よ り 行 い ，溶 融 現 象 お よ び 継 手 の 機 械 的 性 質 を 解 明 し た ． ま た ， 継 手 の 強 度 向 上 を 目 的 に ， ア ル ミ ニ ウ ム 合 金 と 純 チ タ ン の 間 に イ ン サ ー ト 材 と し て 純 ジ ル コ ニ ウ ム お よ び 純 ニ ッ ケ ル （ 共 に 厚 さ 1 0µm ） を 挿 入 し 異 材 重 ね 溶 接 を 行 っ た ． そ の 結 果 ， イ ン サ ー ト 材 を 使 用 す る こ と に よ り 継 手 の 引 張 せ ん 断 強 度 が 向 上 し ， 継 手 効 率 は 5 6 . 9 ％ を 示 し た ． ま た 溶 融 凝 固 部 中 で の ブ ロ ー ホ ー ル の 発 生 を 抑 制 す る こ と も 可 能 と な っ た ^{2 )}．

そ こ で ， 本 研 究 で は イ ン サ ー ト 材 に ， ろ う 材 と し て 様 々 な 材 料 に よ く 用 い ら れ る ^{3 )}純 銀 を 用 い て 溶 接 を 行 い ， 得 ら れ た 継 手 の 機 械 的 性 質 を 検 討 し た ． ま た ， 継 手 の 機 械 的 性 質 に 及 ぼ す イ ン サ ー ト 材 の 板 厚 の 影 響 を 明 ら か と す る た め ， イ ン サ ー ト 材

（ Z r , N i お よ び A g） の 板 厚 を 1 0 0µm と し て 溶 接 し ， 得 ら れ た 継 手 を イ ン サ ー ト 材 な し の 継 手 お よ び イ ン サ ー ト 材 の 板 厚 が 1 0µm の 継 手 と 比 較 ・ 検 討 し た ．

２ ． 供 試 材 お よ び 実 験 方 法

  供 試 材 に は J I S   H 4 6 0 0 お よ び H 4 0 0 0 に 準 じ た 市 販 の 純 チ タ ン ２ 種 ( T P 3 4 0 C ) ， 市 販 の 5 0 5 2 ア ル ミ ニ ウ ム 合 金 ( A 5 0 5 2 ‑ H 3 4 ) そ れ ぞ れ 板 厚 0 . 6 m m を 使 用 し た ． 供 試 材 の 化 学 組 成 を Table 1， 機 械 的 性 質 を Table 2 に 示 す ． 供 試 材 は 長 さ 2 0 0 m m ， 幅   8 0 m m に 機 械 加 工 し た 後 ， 接 合 部 周 辺 を 研 磨 ， ブ タ ノ ン で 脱 脂 洗 浄 し て 実 験 に 供 し た ．ま た ，イ ン サ ー ト 材 に は 純 度 9 9 % 以 上 の A g 箔 お よ び Z r ・ N i 箔 （ 厚 さ 1 0µm ） を 使 用 し た ． イ ン サ ー ト 材 は 幅 1 0 m m に 加 工 し ， 供 試 材 と 同 様 に 脱 脂 洗 浄 し ， 実 験 に 供 し た ．

Table 1 Chemical compositions of base metals.

TP340C Pure Titanium

H O N Fe Ti 0.002 0.1 0.01 0.07 Bal.

5052 Aluminum Alloy

Si Fe Cu Mn Mg Cr Zn Ti Al 0.09 0.27 0.02 0.02 2.45 0.20 0.00 0.01 Bal.

Table 2 Mechanical properties of base metals.

Materials

Tensile

Elongation Hardness strength

(MPa) (%) (HK0.025)

TP340C 343 43 149

A5052 274 9.7 87

Table 3 Laser welding conditions.

Laser output Q (W) 140~380 Pulse width PW (ms) 7.5 Pulse frequency f (Hz) 20 Welding speed V (mm/min) 600 Laser head angle θ (deg.) 20 Shielding gas

flow rate

Surface Gs (ℓ/min) 30 Backing Gb (ℓ/min) 30

The Effect of Insert Metals on Lap Weldability of Pulsed YAG Laser Welded Sheets.

Kan WATANABE and Toshikatsu ASAHINA

  溶 接 装 置 は ，最 大 平 均 出 力 5 5 0 W ( 最 大 パ ル ス エ ネ ル ギ ー : 7 0 J ) の パ ル ス Y A G レ ー ザ 溶 接 装 置 を 使 用 し , レ ー ザ 出 力 は 溶 接 装 置 の 使 用 限 に よ り 最 大 4 0 0 W 以 下 に 設 定 し た ． 溶 接 条 件 を Table 3 に 示 す ． レ ー ザ ヘ ッ ド は ， 供 試 材 か ら の 反 射 光 を 避 け る た め に 前 進 角 を 設 け ，既 報 ^{4 )}に よ り 最 適 の 条 件 と さ れ て い る 2 0 ° と し た ． 集 光 レ ン ズ に は 焦 点 距 離 8 0 m m の レ ン ズ を 使 用 し ， 焦 点 位 置 を 供 試 材 の 表 面 と し た ． シ ー ル ド ガ ス お よ び バ ッ ク シ ー ル ド ガ ス に は A r を 使 用 し ， 流 量 は 特 に 純 チ タ ン の 酸 化 を 防 止 す る た め に 必 要 最 低 限 の 3 0ℓ/ m i n と し た ． 溶 接 は 重 ね 代 を 2 0 m m 設 け ， 溶 接 方 向 は 圧 延 方 向 に 対 し て 直 角 と し た ． ア ル ミ ニ ウ ム は 酸 化 被 膜 を 持 ち ， ま た レ ー ザ 光 を 反 射 し や す い た め ， 重 ね 溶 接 は 上 板 に T i ， そ の 下 に イ ン サ ー ト 材 ， 下 板 に A 5 0 5 2 と し た ． イ ン サ ー ト 材 の 厚 さ を 1 0 0µm と す る た め ， そ れ ぞ れ の 箔 を 1 0 枚 重 ね る こ と で 実 験 を 行 っ た ．

得 ら れ た 継 手 に つ い て ビ ー ド 外 観 観 察 ， 継 手 横 断 面 の マ ク ロ 組 織 観 察 を 行 っ た ． ま た ， 継 手 を 幅 2 5 m m の 矩 形 に 加 工 し ， 引 張 せ ん 断 試 験 お よ び 曲 げ 半 径 6 . 5 m m で 裏 曲 げ 試 験 を 行 っ た ．

３ ． 実 験 結 果 お よ び 考 察

3 . 1   イ ン サ ー ト 材 と し て の A g の 効 果     Table 4 に 各 種 イ ン サ ー ト 材 を 用 い た 場 合 の 溶 接 条 件 を 示 す ． イ ン サ ー ト 材 と し て A g を 挿 入 す る こ と で ， Z r お よ び N i と 同 様 に 溶 接 条 件 が 広 範 囲 と な っ た ． こ の こ と は ， A g の 融 点 が 1 2 3 5 K で あ り ， A 5 0 5 2 の 融 解 温 度

（ 9 2 2 K ） に 比 較 し て 高 く ， 熱 伝 導 の 障 壁 と な り キ ー ホ ー ル の 形 成 が 困 難 と な っ た た め で あ る ^{2 )}． こ の 結 果 は ， Z r お よ び N i と 比 較 し て も ，同 様 の 効 果 が 得 ら れ て い る こ と が 明 ら か と な っ た ．し か し ，A g の 融 点 は Z r お よ び N i の 融 点 に 比 較 し て 約 5 0 0 K も し く は そ れ 以 上 低 い た め ， 良 好 な ビ ー ド を

Table 4 Relation bet ween insert metals and welding condition (PW=7.5ms).

  I n s e r t m e t a l L a s e r

o u t p u t (W ) N o n e Z r N i A g

1 4 0

× ×

1 6 0

○

○ ×

1 8 0

○ ○

○

2 0 0

○ ○ ○

2 2 0

○ ○ ○

2 4 0

× ○ ○ ○

2 6 0

○ ○ ○ ○

2 8 0

○ ○ ○ ○

3 0 0

○ ○ ○ ○

3 2 0

○ ○ ○ ○

3 4 0

○ ○

3 6 0

○

3 8 0 △

△ :  C o n t i n u o u s b u r n t h r o u g h

○

×

Fig. 1 Typic al bead appearances of welded joints.

Fig. 2 Macrostructures of welded joints.

得 る こ と が で き る 範 囲 は 若 干 狭 く な る 傾 向 が 認 め ら れ た ．

次 に T a b l e   3 の 良 好 な ビ ー ド を 得 ら れ る 条 件 の 中 で ， 代 表 的 な ビ ー ド 外 観 の 例 を Fig. 1に 示 す ．ビ ー ド 幅 は ， レ ー ザ 出 力 の 増 加 に 伴 い 広 く な り ， レ ー ザ 出 力 2 4 0 W か ら 継 手 の 裏 側 に 溶 落 ち が 肉 眼 に よ り 確 認 す る こ と が で き た ． レ ー ザ 出 力 が 3 0 0 W を 超 え る と 溶 落 ち は ほ ぼ 連 続 的 に 発 生 す る 条 件 で は ，既 報 ^{2 )}よ り 継 手 効 率 の 低 下 が 見 込 ま れ る た め ， レ ー ザ 出 力 3 6 0 W 以 上 の 条 件 で は 溶 接 を 行 わ な か っ た ．

Fig.2  に 溶 接 継 手 の 横 断 面 マ ク ロ 組 織 を 示 す ． ビ ー ド 幅 と 同 様 に ， 接 合 部 幅 も レ ー ザ 出 力 の 増 加 に 伴 い 広 く な る ． ま た ， 溶 融 凝 固 部 の 面 積 も レ ー ザ 出 力 の 増 加 に 伴 い 増 加 し た ． 溶 込 み 方 向 の 溶 融 凝 固 部 直 下 に ， 混 合 層 が 確 認 で き る ． こ の 混 合 層 は レ ー ザ 出 力 3 0 0 W の 条 件 で 最 も 広 い 範 囲 で 形 成 さ れ ， 主 と し て T i ‑ A l 間 の 化 合 物 が 形 成 さ れ て い る と 推 測 す る ． イ ン サ ー ト 材 に Z r お よ び N i を 用 い る こ と で は ， 溶 融 凝 固 部 中 で の ブ ロ ー ホ ー ル の 生 成 を 完 全 に 抑 制 す る こ と は で き な か っ た が ， 本 結 果 で は ブ ロ ー ホ ー ル は 確 認 で き な か っ た ．

引 張 せ ん 断 試 験 結 果 ， ビ ー ド 幅 お よ び 接 合 部 幅 の 関 係 を Fig. 3 に 示 す ． 最 大 引 張 せ ん 断 荷 重 は ， レ ー ザ 出 力 2 8 0 W の 条 件 で 溶 接 さ れ た 継 手 で 得 ら れ ， そ の 値 は 2 . 0 3 ｋ N で あ っ た ． Ⅰ の 範 囲 で は ， ビ ー ド 幅 お よ び 接 合 部 幅 の 増 加 に 伴 い ， 継 手 強 度 は 急 激 に 向 上 す る ． そ の 後 ， 範 囲 Ⅱ で は ほ ぼ 2 k N 程 度 の 荷 重 で 推 移 す る が ，継 手 が 連 続 的 に 溶 落 ち を 発 生 す る 範 囲 Ⅲ か ら ， 引 張 せ ん 断 荷 重 は 急 激 に 低 下 し た ． こ れ は ， 範 囲 Ⅰ で 接 合 部 面 積 が 拡 大 し ， 範 囲 Ⅱ で A g の 融 解 に よ り 溶 落 ち が 開 始 し ， 範 囲 Ⅲ で は 完 全 に 溶 落 ち る こ と に 起 因 し て い る ． こ の こ と か ら ， 若 干 溶 落 ち し て い る 継 手 の 強 度 が 大 と な る こ と が 明 ら か と な っ た ．曲 げ 試 験 の 結 果 ，レ ー ザ 出 力 2 2 0 W ，

2 4 0 W お よ び 2 6 0 W の 継 手 で は 曲 げ が 可 能 で あ っ た が ， そ の 他 の 継 手 で は 剥 離 破 断 も し く は 母 材 破 断 と な り 曲 げ 加 工 は 不 可 能 で あ っ た ．

3 . 2   イ ン サ ー ト 材 板 厚 の 影 響

180 200 220 240 260 280 300 320

0 0.5 1.0 1.5 2.0 2.5 3.0

0 0.5 1.0 1.5 2.0 2.5

Laser output / W Bead width / mm Bonded zone width / mm

Bead width : Bonded zone width : Tensile shear load :

Tensile shear load / kN

Ⅰ Ⅱ Ⅲ

Fig. 3 Relation bet ween bead width, bonded zone width and tensile shear load.

Table 5 Welding conditions of joints using insert metal (Thickness : 100µm).

  I n s e r t m e t a l

  Z r N i A g

Laser output (W) 2 8 0 2 4 0 3 2 0

2 9 0 2 6 0 3 4 0 3 0 0 2 8 0 3 6 0 3 2 0 3 0 0 3 8 0 3 4 0 3 2 0 4 0 0

Fig. 4 Penetration bead appearances of welded joints.

  異 種 金 属 の 混 合 を 最 小 限 に 抑 え ， 接 合 部 面 積 を 増 加 さ せ る こ と で 継 手 の 強 度 向 上 を 図 る 方 法 が 検 討 さ れ て い る ^{5 )}．そ こ で ，高 融 点 の イ ン サ ー ト 材 板 厚 を 1 0 0µm と す る こ と で 接 合 界 面 の 溶 融 幅 を 増 加 さ せ る た め ， イ ン サ ー ト 材 を 1 0 枚 重 ね て 溶 接 し た ． レ ー ザ 出 力 は 過 去 の 実 験 結 果 よ り ， 継 手 の 裏 側 に 溶 落 ち が 確 認 で き た 継 手 の 条 件 か ら 溶 落 ち が 連 続 的 に 発 生 す る 条 件 ま で と し た ．Table 5 に レ ー ザ 出 力 の 選 定 結 果 を 示 す ． ま た ，Fig. 4 に そ れ ぞ れ の レ ー ザ 出 力 に よ り 溶 接 さ れ た 継 手 の 裏 ビ ー ド を 示 す ． イ ン サ ー ト 材 に Z r お よ び N i を 用 い た 場 合 ，イ ン サ ー ト 材 板 厚 を 1 0 倍 ( 1 0 0µm ) と し て も 継 手 が 溶 落 ち る た め に 必 要 な レ ー ザ 出 力 は 変 化 し な い ． し か し ， イ ン サ ー ト 材 に A g を 用 い る と ， イ ン サ ー ト 材 板 厚 を 1 0 倍 に す る こ と に よ り ， 良 好 な 継 手 を 得 る た め に 必 要 な レ ー ザ 出 力 は 増 加 す る ．

Fig. 5 に そ れ ぞ れ の イ ン サ ー ト 材 板 厚 に お け る 引 張 せ ん 断 試 験 結 果 を 示 す ． ま た ， 矢 印 は そ れ ぞ れ の 条 件 中 で 最 も 高 い 引 張 せ ん 断 荷 重 を 示 し た 条 件 お よ び そ の 値 で あ る ． イ ン サ ー ト 材 の 厚 さ を 1 0 倍 に す る こ と で ， 継 手 の 引 張 せ ん 断 強 さ は 低 下 す る ． こ れ は ， イ ン サ ー ト 材 の 種 類 に 関 わ ら

ず 同 様 で あ る が ， Z r の 場 合 の み ， そ の 減 少 量 は 少 な い ． イ ン サ ー ト 材 の 板 厚 を 増 加 さ せ る こ と に よ り 継 手 強 度 を 向 上 さ せ る こ と は で き な か っ た ．  ４ ． 結   言

  イ ン サ ー ト 材 と し て A g を 挿 入 す る こ と で ， T P 3 4 0 C / A 5 0 5 2 継 手 の 引 張 せ ん 断 強 度 は 若 干 向 上 し た ． ま た ， 溶 融 凝 固 部 中 で の ブ ロ ー ホ ー ル の 生 成 も ほ ぼ 抑 制 で き る こ と を 明 ら か と し た ．

  各 種 イ ン サ ー ト 材 （ Z r , N i お よ び A g ） の 板 厚 を 増 加 さ せ る こ と で 継 手 強 度 向 上 を 図 っ た が ，板 厚 1 0µm の イ ン サ ー ト 材 を 使 用 し た 継 手 に 比 較 し て ， 引 張 せ ん 断 強 度 は 若 干 低 下 し た ．

  参 考 文 献

１ ） 国 土 交 通 省 H P ， 自 動 車 交 通 ， 自 動 車 燃 費 一 覧 ( 2 0 0 8 )

２ ）K a n   W A T A N A B E ,   T o s h i k a t s u   A S A H I N A ,   L a p   W e l d a b i l i t y   o f   P u r e   T i   a n d   5 0 5 2   A l u m i n u m   A l l o y   S h e e t s   U s i n g   P u l s e d   Y A G   L a s e r ,   I C M & P ,   p p . 1 1 0 ( 2 0 0 8 )   ３ ） 例 え ば ， 中 田 一 博 ら ， A g ろ う 材 に よ る

ア ル ミ ニ ウ ム / 鉄 異 材 レ ー ザ ブ レ ー ズ 溶 接 ， 溶 接 学 会 全 国 大 会 講 演 概 要 ， p p . 1 4 6 ( 2 0 0 7 )

４ ） 伊 藤 洋 介 ら ， 純 チ タ ン Y A G レ ー ザ 溶 接 継 手 の 機 械 的 性 質 に 及 ぼ す ア シ ス ト ガ ス 流 量 の 影 響 ，第 1 0 8 回 軽 金 属 学 会 春 季 大 会 講 演 概 要 ， p p . 1 2 9 ( 2 0 0 5 )

５ ） 例 え ば ， 日 本 マ グ ネ シ ウ ム 協 会 ， 異 種 金 属 と マ グ ネ シ ウ ム 合 金 の 接 合 技 術 ， p p . 1 0 3 ‑ 1 2 8 ( 2 0 0 7 )
