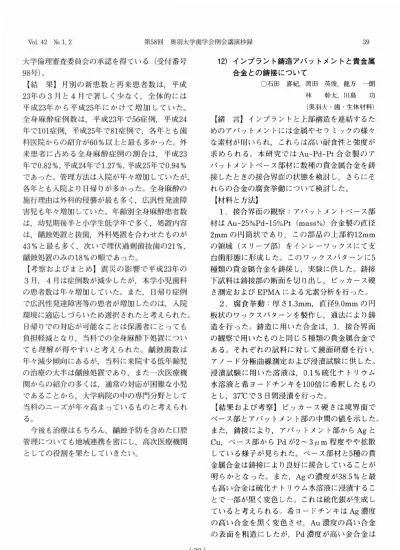

12)イ ンプ ラ ン ト鋳 造 アバ ッ トメ ン トと貴 金 属 合 金 と の鋳 接 につ い て
○石田 喜紀,岡 田 英俊,龍 方 一朗 林 幹太,川 島 功 (奥羽大 ・歯 ・生体材料)
【緒 言 】 イ ンプ ラ ン トと上 部 構 造 を連 結 す るた め の アバ ッ トメ ン トに は金 属 や セ ラ ミ ック の様 々 な素 材 が 用 い られ,こ れ らは 高 い耐 食 性 と 強度 が 求 め られ る。 本 研 究 で はAu‑Pd‑Pt合 金 製 の ア バ ッ トメ ン トベ ー ス部 材 に 数 種 の貴 金 属 合 金 を鋳 接 した と き の接 合 界 面 の 状 態 を検 討 し,さ らに そ れ らの合 金 の腐 食 挙 動 に つ い て 検 討 し た。
【材 料 と方 法 】
1.接 合 界 面 の 観 察:ア バ ッ トメ ン トベ ー ス 部 材 はAu‑25%Pd‑15%Pt(mass%)合 金 製 の 直 径 2mmの 円 筒 状 で あ り,こ の 部 品 の 上 部 約12mm の 領 域(ス リー ブ部)を イ ン レー ワ ッ ク ス に て 支 台 歯 形 態 に形 成 した 。 この ワ ッ ク ス パ タ ー ン に5 種 類 の貴 金 属 合 金 を鋳 接 し,実 験 に供 した 。 鋳 接 下 試 料 は鋳 接 部 の 断 面 を切 り出 し,ビ ッカ ー ス 硬 さ測 定 お よびEPMAに よ る元 素 分 析 を行 っ た 。 2.腐 食 挙 動:厚 さ1.3mm,直 径9.0mmの 円 板 状 の ワ ック ス パ タ ー ン を製 作 し,通 法 に よ り鋳 造 を行 っ た。 鋳 造 に用 い た合 金 は,1.接 合 界 面 の 観 察 で 用 い た もの と同 じ5種 類 の 貴 金 属 合 金 で あ る。 そ れ ぞ れ の 試 料 に 対 し て 鏡 面 研 磨 を行 い, ア ノ ー ド分 極 曲 線 測 定 お よ び 浸 漬 試 験 に 供 した 。 浸 漬 試 験 に 用 い た 溶 液 は,0.1%硫 化 ナ トリ ウ ム 水 溶 液 と希 ヨ ー ドチ ンキ を100倍 に 希 釈 した も の
と し,37℃ で3日 間 浸 漬 を行 っ た 。
【結 果 お よ び 考 察 】 ビ ッ カ ー ス 硬 さ は 境 界 面 で ベ ー ス部 とア バ ッ トメ ン ト部 の 中 間 の値 を示 した 。
ま た,鋳 接 に よ り,ア バ ッ トメ ン ト部 か らAgと Cu,ベ ー ス 部 か らPdが2〜3μm程 度 や や 拡 散
し て い る様 子 が 見 られ た。 ベ ー ス部 材 と5種 の 貴 金 属 合 金 は 鋳 接 に よ り良 好 に接 合 して い る こ とが 明 らか と な っ た 。 ま た,Agの 濃 度 が38.5%と 最 も高 い合 金 は硫 化 ナ トリウ ム 水 溶 液 に浸 漬 す る こ とで 一 部 が 黒 く変 色 した 。 これ は硫 化 銀 が 生 成 し て い る と考 え られ る。 希 ヨ ー ドチ ン キ はAg濃 度 の 高 い 合 金 を黒 く変 色 させ,Au濃 度 の 高 い 合 金 の 表 面 を 粗 造 に した が,Pd濃 度 が 高 い 金 合 金 は
光 沢 が 保 た れ た 。 これ は ヨ ウ素 に よ り,ヨ ウ化 銀 が 生 成 され,ま たAuは 溶 解 した た め と推 察 され る。Pdの 含 有 に よ り,ヨ ウ 素 か ら の 影 響 は小 さ くす る こ とが で き る と推 察 され る。
