Chapter 1: はじめに

LVM Recovery Kit テクニカルドキュメンテーション

The SteelEye Protection Suite (SPS) for Linux Logical Volume Manager (LVM) Recovery Kit は、他 の SPS リカバリキット に、論 理 ボリュームサポート を提 供 します。SPS で保 護 されたアプリケーションは、スト レージ管 理 の簡 素 化 、要 件 変 更 に応 じた動 的 なボリュームのサイズ変 更 など、Logical Volume Manager が提 供 するメリット を活 用 できます。 LVM Recovery Kit は、単 体 で使 用 されることがなく、他 の SPS リソースに依 存 して使 われる点 で、他 のほとんどの SPS リカバリキットと異 なります。そのため、SPS リカバリキットに通 常 付 随 する多 くの作 業 ( 階 層 の作 成 など) は、LVM Recovery Kit に直 接 該 当 しません。

ドキュメント の内 容

このガイド では次 の事 項 について説 明 します。 l ド キュメンテーションとリファレンス。関 連 する SPS for Linux のド キュメントと、その入 手 場 所 、LVM 製 品 に関 する多 数 の役 立 つド キュメントの参 照 情 報 の一 覧 を記 載 します。 l 要 件。LVM Recovery Kit を適 切 に設 定 、インストール、運 用 する上 で必 要 なハード ウェアとソ フト ウェアを説 明 します。SPS for Linux ソフトウェアをインストールまたはアンインストールする方 法 の詳 細 については、SPS for Linux インストールガイド を参 照 してください。 l 概 要。LVM Recovery Kit と対 応 するリソースタイプの概 要 を説 明 します。 l SPS LVM 階 層 の作 成 と管 理。SPS による LVM Recovery Kit の管 理 作 業 の詳 細 を説 明 しま す。 l ト ラブルシューティング。情 報 メッセージとエラーメッセージ、および推 奨 される対 処 方 法 の一 覧 を 示 します。

ドキュメンテーションとリファレンス

以 下 に、SIOS Technology Corp が発 行 している SPS 関 連 情 報 の一 覧 を示 します。

l SPS for Linux リリースノート

l SPS for Linux テクニカルド キュメンテーション l SteelEye Protection Suite インスト ールガイド l Optional Recovery Kit ド キュメンテーション

このド キュメンテーション、および他 の SPS Recovery Kit に関 連 するド キュメンテーションは、以 下 の Web サイト で入 手 できます。

ド キュメンテーションとリファレンス

http://docs.us.sios.com/

LVM に関 する情 報 については、

tldp.org/HOWTO/LVM-HOWTO/で入 手 できる「LVM HowTo」 (AJ Lewis、管 理 人 ) を参 照 してくださ い。

Chapter 2: 要件

SPS for Linux LVM Recovery Kit をインスト ールする前 に、SPS の構 成 が次 の要 件 を満 たしている必 要 があります。SPS for Linux ハード ウェアおよびソフトウェアの設 定 に関 する具 体 的 な手 順 について は、SteelEye Protection Suite インストールガイド を参 照 してください。

ハードウェア要 件

l サーバ。このリカバリキット を使 用 するには、SPS for Linux リリースノートおよび SPS for Linux イン

スト ールガイド (製 品 メディアに収 録 ) に記 載 の要 件 に従 って設 定 されたコンピュータが 2 台 以 上 必 要 です。

l データスト レージ。LVM Recovery Kit は、共 有 ストレージと DataKeeper for Linux によって提 供

される複 製 されたスト レージの両 方 と組 み合 わせて使 用 できます。Network Attached Storage (NAS) と合 わせて使 用 することはできません。その他 、論 理 ボリュームデバイス上 のアプリケーショ ンを保 護 しているリカバリキット の要 件 を超 えるような、スト レージ設 定 に関 する特 別 な要 件 はあ りません。

ソフト ウェア要 件

l オペレーティングシステム。LVM は、すべての主 要 Linux ディストリビューションに含 まれています。 サポート されているディスト リビューションとバージョンについては、SPS for Linux リリースノートを参 照 してください。

l Logical Volume Manager。リカバリキット をインスト ールするには、lvmまたはlvm2 rpm パッケー

ジがインスト ールされている必 要 があります。このリリースの SPS Logical Volume Manager Recov-ery Kit は、LVM バージョン1 および LVM バージョン2 (LVM2) の両 方 をサポート します。サポート さ れる LVM のバージョンは、Linux ディストリビューションで提 供 されるバージョンです。

l SPS Software。各 サーバに同 一 のバージョンの SPS Core ソフト ウェア、LVM Recovery Kit を含

む任 意 のリカバリキット 、およびパッチをインスト ールする必 要 があります。具 体 的 な SPS の要 件 については、SPS for Linux リリースノートを参 照 してください。

l SPS for Linux Logical Volume Manager Recovery Kit。Logical Volume Manager

Recov-ery Kit は SPS Installation Image File (sps.img)を提 供 します。これは、Red Hat Package Man-ager (rpm: steeleye-lkLVM) を使 用 してパッケージ、インスト ール、およびアンインスト ールしま す。

パッケージのインスト ール中 、サポート 対 象 バージョンの SPS Core パッケージと LVM パッケージの両 方 が、LVM Recovery Kit をインストールするシステム上 にあることの確 認 が行 われます。これらのパッケージ に要 求 されるバージョンについては、SPS for Linux リリースノートを参 照 してください。

ソフト ウェア要 件

SPS Core ソフト ウェアおよび LVM Recovery Kit をインスト ールまたは削 除 する手 順 については、SPS for Linux インスト ールガイド を参 照 してください。 LVM Recovery Kit は、LVM を使 用 した SPSで保 護 するディスクリソースを管 理 するクラスタ内 の各 サー バ上 にインスト ールする必 要 があります。 LVM Recovery Kit は、LVM ボリューム上 に配 置 されるアプリケーションの階 層 を作 成 および拡 張 する 前 にインスト ールする必 要 があります。 4 要 件

Chapter 3: 概要

LVM の操 作

LVM は現 在 すべての主 要 Linux ディスト リビューションに含 まれる標 準 的 なボリューム管 理 製 品 で す。LVM は、複 数 の物 理 ディスクまたはディスクパーティションをボリュームグループとして知 られるエンティ ティにひとまとめにグループ化 することができます。ボリュームグループはさらに分 割 されまたは仕 切 られて 複 数 の論 理 ボリュームになります。論 理 ボリュームは、標 準 のブロックデバイスとしてアクセスできます。そ のため、ブロックデバイスを直 接 扱 うことのできるファイルシステムや任 意 のアプリケーションによって使 用 で きます。

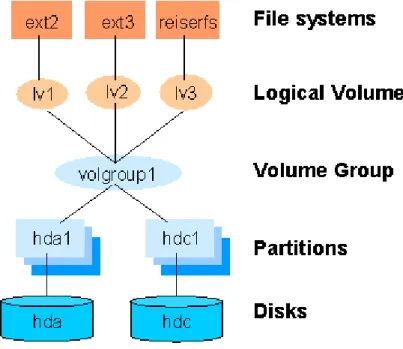

Logical Volume Manager は、主 にスト レージ管 理 の簡 素 化 のために使 用 されます。論 理 ボリュームを スト レージ要 件 の変 化 に応 じて、動 的 にサイズ変 更 することができ、物 理 ディスクやパーティションが sda や sdc1 などと命 名 されるのとは違 って、 ボリュームグループと論 理 ボリュームは管 理 者 が選 んだID によってわかりやすく命 名 されます。 次 の図 は、LVM エンティティ間 の関 係 を示 しています。ファイルシステムまたはアプリケーションは、論 理 ボリュームを使 用 します。論 理 ボリュームは、ボリュームグループをパーティションで仕 切 ることによって作 成 されます。ボリュームグループは、1 つ以 上 の物 理 ディスクパーティションまたはディスクの集 合 です。

SPS for Linux LVM Recovery Kit

SPS for Linux LVM Recovery Kit

SPS LVM Recovery Kit は、その他 の SPS リカバリキット が Linux 論 理 ボリューム上 で正 常 に連 携 する ために必 要 なサポート を提 供 します。このサポート を実 現 するために、LVM Recovery Kit は ２ つの新 し いリソースタイプをインスト ールします。lvmlv と lvmvg で、それぞれ論 理 ボリュームとボリュームグループ に連 携 します。 lvmlv および lvmvg リソースは、他 の SPS リソースを動 作 できるようにするという、内 部 的 な用 途 のためのみに存 在 しています。 図 1 に示 すように、各 ボリュームグループには1つ以 上 の論 理 ボリュームからの依 存 関 係 があります。逆 に言 えば、各 論 理 ボリュームは依 存 関 係 のあるボリュームグループを1つは持 っていなければいけませ ん。これら 2つのLVM リソースを含 む一 般 的 な SPS 階 層 は、図 1 に示 す関 係 に非 常 に近 いようです。 実 際 のSPS 階 層 の例 を見 るには、SPS LVM 階 層 の作 成 と管 理セクションにある図 2 を参 照 してくだ さい。 LVM Recovery Kit では、lvm パッケージで提 供 されるコマンド を使 用 して、SPS 内 のボリュームグルー プと論 理 ボリュームリソースを管 理 します。ボリュームグループと論 理 ボリュームは、フェイルオーバやスイッ チオーバの操 作 中 に階 層 が in service になると設 定 あるいは起 動 し、階 層 が out of service になると 設 定 解 除 となります。

LVM Recovery Kit の注 意 事 項 と制 約 事 項

以 下 の注 意 事 項 と制 約 事 項 は、本 バージョンの LVM Recovery Kit に適 用 されます。

Raw I/O および全ディスクのサポート

図 1にはディスクパーティション上 の様 々 なファイルシステムの下 にある論 理 ボリュームとボリュームグルー プが示 されていますが、LVM Recovery Kit を SPS Raw I/O Recovery Kit と組 み合 わせて使 用 した場 合 、論 理 ボリュームへの raw アクセスをサポート可 能 であることは重 要 です。このとき、複 数 のディスク パーティション (例 : /dev/sdc1) ではなく、1 つ以 上 のディスク全 体 (例 : /dev/sdc) で構 成 されるボリ ュームグループを管 理 できることに注 目 してください。

LVM の使 用 上 のオプションについて詳 細 を知 るには、Using LVM with DataKeeper セクションも参 照 し てください。

ボリュームグループのアクティベーション

現 在 の LVM 実 装 においては、ボリュームグループがアクティブになると、同 時 にそのボリュームグループに 関 連 するすべての論 理 ボリュームが自 動 的 にアクティブになります。SPS にとってこれは、関 連 するリソー スインスタンスがまだ Out-of-Service (OSU) にマーキングされているにも関 わらず論 理 ボリュームがアクテ ィブになることがあるということです。一 般 的 なフェイルオーバやスイッチオーバ操 作 では、SPS は論 理 ボリ ュームをボリュームグループの後 即 座 に in service にしようとします。その結 果 として restore スクリプトの 呼 び出 しが成 功 の表 示 とともに即 座 に返 ってきます。論 理 ボリュームを in service にしようとするこの不 要 な試 みは使 いやすさに何 の影 響 も与 えません。 6 概 要

Chapter 4: SPS LVM 階層の作成と管理

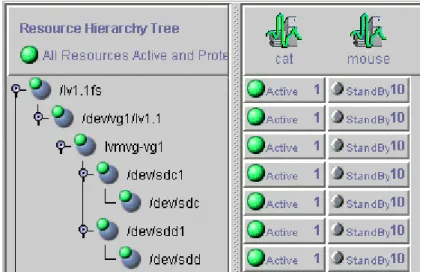

SPS LVM 階 層 は、論 理 ボリューム上 に配 置 されるリソースの作 成 処 理 中 に自 動 的 に作 成 されま す。LVM リソースタイプを含 む階 層 の作 成 と拡 張 は、常 に、より高 位 のリソースタイプの作 成 および拡 張 プロセスから開 始 されます。削 除 と拡 張 解 除 についても同 様 です。 以 下 の図 は、LVM リソースを含 む階 層 全 体 を示 す LifeKeeper GUI のスクリーンショットです。階 層 内 のリソースはタグによるデフォルト 表 示 というより、SPS ID を明 確 にするために表 示 されていることに注 意 してください。 図 2: LVM リソースを含 む SPS 階 層

図 2 に示 される階 層 はファイルシステム階 層 です。これは、[Edit] > [Server] > [Create Resource Hierarchy] メニューから [File System] リカバリキット を選 択 して作 成 されます。これは、LVM 論 理 ボリ ューム /dev/vg1/lv1.1 にマウントされたファイルシステムリソース /lv1.1fs で構 成 されています。そ の論 理 ボリュームは、SPS ID lvmvg-vg1 で表 される vg1 ボリュームグループの一 部 です。ボリュームグ ループ vg1 は、/dev/sdc1 および /dev/sdd1 という2つの物 理 ディスクパーティションで構 成 されてい ます。階 層 内 の、各 ディスクパーティション配 下 には、さらにディスクデバイス、/dev/sdc および /dev/sdd があります。

階 層 作 成 の手 順

ファイルシステムまたは高 レベルアプリケーションが LVM 論 理 ボリュームを使 用 する階 層 を作 成 するに は、次 の高 レベル手 順 に従 う必 要 があります。 1. LVM ボリュームグループと論 理 ボリュームに必 要 な設 定 を決 定 してください。。このとき、以 下 の 点 を考 慮 してください。

DataKeeper で LVM を使 用 する l そのボリュームグループに関 連 するすべてのディスクリソースを、SPS クラスタ内 の サーバ間 で一 緒 に移 動 させる必 要 があります。 l そのボリュームグループに関 連 するすべての論 理 ボリューム (およびファイルシステム またはそれを使 うアプリケーション) は、SPS クラスタ内 のサーバ間 で一 緒 に移 動 し なければなりません。 2. アプリケーションのプライマリサーバになるシステム上 で、必 要 なボリュームグループと論 理 ボリュー ムを作 成 しアクティブにします。作 成 には LVM パッケージに含 まれるツールを使 いますが、その説 明 はド キュメンテーションとリファレンスト ピックの参 照 先 にある LVM HowTo ド キュメントで説 明 し ています。 共 有 スト レージを使 用 してる場 合 は、ボリュームグループに割 り当 てられたすべての物 理 ボリュームが、保 護 されたアプリケーションを実 行 しようとしている SPS クラスタ内 のマシン 間 で適 切 に共 有 されていることを確 認 してください。DataKeeper で LVM を使 用 したい 場 合 は、DataKeeper で LVM を使 用 するのト ピックを参 照 してください。 3. 各 論 理 ボリューム上 でファイルシステムを作 成 します。そうせずに、Raw I/O を使 用 したい場 合 は、Raw デバイスをそれぞれの論 理 ボリュームデバイスにバインド します。 4. 使 用 するアプリケーションに関 連 する SPS リカバリキット 管 理 ガイド に記 載 されている設 定 手 順 に従 い、保 護 されたアプリケーションをファイルシステム上 で設 定 します。 適 切 なリカバリキット 管 理 ガイド に記 載 の手 順 に従 って、アプリケーション階 層 を作 成 および拡 張 します。 重 要 :アプリケーション階 層 を階 層 が拡 張 された各 クラスタノード に一 時 的 に移 動 す るには、手 動 で in-service 操 作 を行 います。この手 順 はノード のフェイルオーバ操 作 より前 に行 わなければなりません。各 クラスタノード 上 の LVM サブシステムに新 しい ボリュームグループと論 理 ボリュームの設 定 について教 えるためです。これらの手 動 に よるスイッチオーバを行 ってから、アプリケーション階 層 を必 要 なプライマリクラスタノー ド に戻 します。

DataKeeper で LVM を使 用 する

SPS for Linux は現 在 LVM 上 での DataKeeper の使 用 と DataKeeper 上 での LVM の使 用 の両 方 を サポート しています。標 準 的 な DataKeeper の設 定 では、LVM 上 での DataKeeper 使 用 がサポートさ れ、SPS LVM Recovery Kit は不 要 です。必 要 なリカバリキットは、DataKeeper だけです。ただ し、DataKeeper 設 定 上 で LVM を使 用 する場 合 は、LVM Recovery Kit が必 要 になります。

SIOS では LVM 上 での DataKeeper 使 用 を推 奨 していますが、DataKeeper 設 定 上 で LVM が使 用 さ れる場 合 は、2 段 階 の階 層 作 成 プロセスが必 要 になります。DataKeeper デバイス (階 層 ) では、プライ マリサーバ上 で LVM ボリュームグループと論 理 ボリュームを作 成 する前 に、DataKeeper の「Data Replication Resource」オプションを使 用 した設 定 を行 う必 要 があります。必 要 なボリュームグループと論 理 ボリュームが作 成 できたら、残 りの階 層 を保 護 されるアプリケーションに関 連 したリカバリキット の設 定 手 順 に従 って作 成 します。完 成 した階 層 は以 下 に示 す図 3 のようになります。注 記 : データの整 合 性 を保 つため、DataKeeper 設 定 上 の LVM に存 在 するのは、DataKeeper ミラー 1 つだけ、または複 数 の 同 期ミラーのどちらかになります。 8 LifeKeeper LVM 階 層 の作 成 と管 理

ボリュームグループの再 設 定

図 3: DataKeeper 上 の LVM を含 む階 層

ボリュームグループの再 設 定

Logical Volume Manager を利 用 する最 大 のメリット の 1 つは、スト レージ要 件 の変 化 に応 じて、論 理 ボリュームを動 的 にサイズ変 更 できることです。これは、LVM ボリュームグループ定 義 への物 理 パーティシ ョンやディスクの追 加 または削 除 を伴 う場 合 があるため、LVM Recovery Kit には、そのような変 更 内 容 を反 映 して、既 存 のリソース階 層 を修 正 する仕 組 みが含 まれています。 変 更 内 容 を反 映 して SPS 階 層 を修 正 する前 に、すべてのボリュームグループ、論 理 ボリュームおよび ファイルシステムの再 設 定 を SPS 階 層 の外 部 で行 う必 要 があります。その方 法 については、ド キュメン テーションとリファレンスセクションで紹 介 する LVM HowTo ド キュメントを参 照 してください。いずれかの手 順 において、SPS で保 護 されているリソースをマウント解 除 または設 定 解 除 する必 要 が生 じた場 合 、 必 ず LifeKeeper GUI から Out of Service 操 作 を選 択 して行 ってください。

重 要 : 新 しいデバイスは、SPS が再 設 定 の実 行 を可 能 にする前 に、両 方 のシステム (共 有 ) から見 えていなければいけません。

これらの変 更 後 に SPS 階 層 を更 新 するには、まず、変 更 した ボリュームグループの [Resource Properties] ダイアログを開 きます。このダイアログは、アクティブボリュームグループリソースを右 クリックす るか、[Properties]を選 択 するか、[Edit] > [Resource] > [Properties] メニューを選 択 し、 [Select Resource] フィールド で適 切 なボリュームグループリソースを選 択 することで開 けます。The resulting [Resource Properties] ダイアログは、以 下 の図 4 に示 すように、下 部 に [Resource Configuration] ボタンがあります。

ボリュームグループの再 設 定 図 4: LVM ボリュームグループ [Resource Properties] ダイアログ [Resource Configuration] ボタンをクリックすると、階 層 を再 設 定 して、ボリュームグループリソースに加 えられた変 更 を反 映 するための仕 組 みが開 始 されます。少 し待 つと、情 報 ボックスに SPS が検 出 した ボリュームグループの変 更 内 容 が表 示 されます。以 下 の図 5 は、ボリュームグループに1つのディスクパー ティションが追 加 された例 を示 しています。 10 LifeKeeper LVM 階 層 の作 成 と管 理

ボリュームグループの再 設 定 図 5: デバイスが追 加 されたLVM ボリュームグループの再 設 定 情 報 ボックスの説 明 にあるように、検 出 された変 更 内 容 を反 映 して SPS ボリュームグループを再 設 定 するには、単 に [Reconfigure] ボタンをクリックしてください。SPS 階 層 の変 更 をそれ以 上 進 めたくない 場 合 は、[Cancel] ボタンをクリックしてください。 [Reconfigure] ボタンをクリックした後 、再 設 定 手 順 の進 捗 状 況 を示 す情 報 ボックスが表 示 されます ( 以 下 の 図 6) 処 理 が正 常 に完 了 すると、[Done] ボタンが有 効 になります。[Done] ボタンをクリックする と、情 報 ボックスが閉 じ、[Resource Properties] ダイアログに戻 ります。

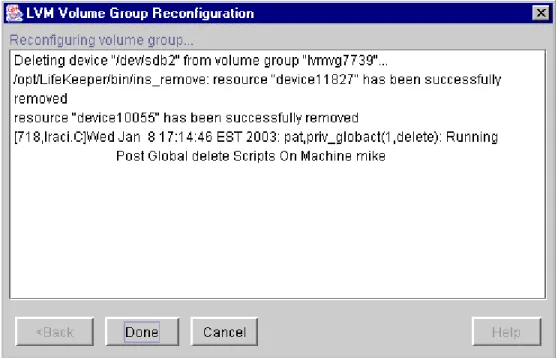

ボリュームグループの再 設 定 図 6: デバイスが追 加 されたLVM ボリュームグループの再 設 定 以 下 の 2 つの図 では、ボリュームグループからデバイスパーティションが削 除 された際 に、再 設 定 の進 行 中 に表 示 される情 報 ボックスの例 を示 します。 図 7: デバイスが削 除 されたLVM ボリュームグループの再 設 定 12 LifeKeeper LVM 階 層 の作 成 と管 理

ボリュームグループの再 設 定

Chapter 5: ト ラブルシューティング

エラーメッセージ

このセクションでは、SPS LVM Recovery Kit の使 用 中 に表 示 される可 能 性 のあるメッセージの一 覧 を 示 します。必 要 に応 じて、エラーの原 因 およびエラー状 態 を解 消 するために必 要 な処 置 についても説 明 しています。 LVM Recovery Kit は、階 層 の作 成 および拡 張 時 に他 の SPS コンポーネント を利 用 するため、それら の他 のコンポーネント によるメッセージが表 示 されることもあります。そのような場 合 は、メッセージカタログ (場 所 は、SIOS テクニカルド キュメンテーションのサイト の「エラーコード の検 索 」の下 ) を参 照 してくださ い。メッセージカタログには、操 作 、管 理 、GUI など、SteelEye Protection Suite for Linux を使 用 してい るときに遭 遇 する可 能 性 がある、すべてのエラーコード が列 挙 されています。また、エラーコード の原 因 に 関 する追 加 の説 明 や、問 題 解 決 のために必 要 な処 置 についても、必 要 に応 じて記 載 されています。 この一 覧 から、受 信 したエラーコード を検 索 できます。また、該 当 する SPS コンポーネントの個 別 のメッ セージカタログに直 接 アクセスすることもできます。

LVM Recovery Kit のエラーメッセージ

エラー番 号

エラーメッセージ

110000

<LVM resource type> resource type is not installed on <SPS server name>. 処 置 : LVM Recovery Kit を特 定 されたシステムにインストールしてください。 110001 This script must be executed on <SPS server name>.

110002 Failed to create <device name> hierarchy

110003 Failed to create dependency <resource tag>-<resource tag> on machine <SPS server name>.

110004 LifeKeeper internal ID <resource ID> already in use

110005 <LVM resource type> constructor requires a valid argument. 110006 Usage: adddelpv <VG tag> [addlist|dellist]

110007 警 告 : Failure in updating list of LifeKeeper-controlled volume groups (/etc/lkvgs).

110008

警 告 : The device hierarchy for <device name>, with tag <device resource tag>, cannot be extended automatically.

処 置 : デバイス階 層 がまだ拡 張 されない場 合 、LifeKeeper GUI を使 って拡 張 してください。そしてボリュームグループリソースからデバイス階 層 まで依 存 関 係 を作 成 してください。

LVM Recovery Kit のエラーメッセージ

エラー番 号

エラーメッセージ

110009

Failed to create a dependency between volume group resource <volume group tag> and device resource <device tag>.

処 置 : LifeKeeper GUI を使 って、依 存 関 係 を作 ってください。
