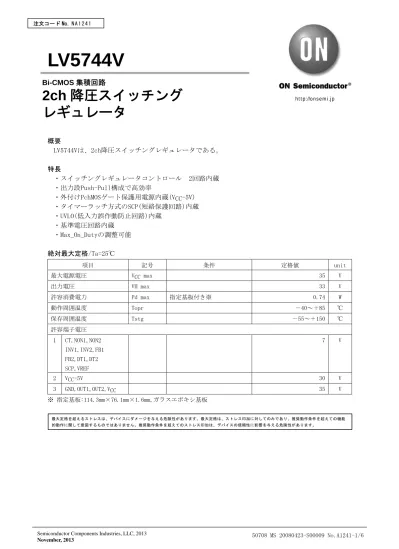

LV5744V
概要
LV5744Vは、2ch降圧スイッチングレギュレータである。
特長
・スイッチングレギュレータコントロール 2回路内蔵
・出力段Push-Pull構成で高効率
・外付けPchMOSゲート保護用電源内蔵(VCC-5V)
・タイマーラッチ方式のSCP(短絡保護回路)内蔵
・UVLO(低入力誤作動防止回路)内蔵
・基準電圧回路内蔵
・Max_On_Dutyの調整可能
絶対最大定格/Ta=25℃
項目 記号 条件 定格値 unit
最大電源電圧 VCC max 35 V
出力電圧 VH max 33 V
許容消費電力 Pd max 指定基板付き※ 0.74 W
動作周囲温度 Topr －40～＋85 ℃
保存周囲温度 Tstg －55～＋150 ℃
許容端子電圧 1 CT,NON1,NON2
INV1,INV2,FB1 FB2,DT1,DT2 SCP,VREF
7 V
2 VCC-5V 30 V
3 GND,OUT1,OUT2,VCC 35 V
※ 指定基板:114.3mm×76.1mm×1.6mm,ガラスエポキシ基板
Bi-CMOS 集積回路
2ch 降圧スイッチング レギュレータ
最大定格を超えるストレスは、デバイスにダメージを与える危険性があります。最大定格は、ストレス印加に対してのみであり、推奨動作条件を超えての機能 的動作に関して意図するものではありません。推奨動作条件を超えてのストレス印加は、デバイスの信頼性に影響を与える危険性があります。
推奨動作範囲/Ta=25℃
項目 記号 条件 定格値 unit
電源電圧範囲 VCC 8～33 V
誤差増幅器入力電圧 VIN 0～3.3 V
タイミング容量 CCT 50～5000 pF
発振周波数 FCT 20k～1M Hz
電気的特性/ Ta=25℃,VCC=12V
項目 記号 条件 min typ max unit
基準電圧部
出力電圧 Vref Iref=1mA 2.4948 2.520 2.5452 V
入力安定度 VDLI VCC=8～33V 1 10 mV
負荷安定度 VDLO Iref=0～5mA 1 10 mV
VIN-5V電源 VN5 IOUT=-5mA VCC-5.5 VCC-5.0 VCC-4.5 V 三角発振器部
発振周波数 FOSC CCT=220pF 320 400 480 kHz
周波数変動 FDV VCC=8～33V 1 %
保護回路部
スレッショルド電圧 VIT 1.5 1.7 1.9 V
スタンバイ電圧 VSTB 50 100 mV
ラッチ電圧 VLT 30 100 mV
ソース電流 ISCP 1.6 2.1 2.6 μ A
比較器スレッショルド電圧 VCT 1.4 1.5 1.6 V
休止期間調整回路部
Vt0 デューティサイクル=0% 0.45 0.5 0.55 V 入力スレッショルド電圧
(fosc=20kHz) Vt100 デューティサイクル=100% 0.95 1.0 1.05 V
入力バイアス電流 IBDT DT1,DT2=0V 0.1 1 μ A
低入力誤差動防止回路部
スレッショルド電圧 VUT 6.5 7 7.5 V
誤差増幅器
入力オフセット電圧 VIO 6 mV
入力オフセット電流 IIO 30 nA
入力バイアス電流 IIB 15 100 nA
開オープン利得 AV 85 dB
同相入力電圧範囲 VOM VCC=8～33V 0 3.3 V
同相成分除去比 CMRR 80 dB
最大出力電圧 VOH 2.6 V
最小出力電圧 VOL 0.2 0.4 V
出力シンク電流 IOI FB=1.25V 1 mA
出力ソース電流 IOO FB=1.25V 85 μ A
PWM比較器
Vt0 デューティサイクル=0% 0.45 0.5 0.55 V 入力スレッショルド電圧
(fosc=20kHz) Vt100 デューティサイクル=100% 0.95 1.0 1.05 V
次ページへ続く。
Pd max -- Ta
0 0.7 0.6
0.4 0.5
0.2 0.3
0.1 0.9 0.8
-20 0 20 40 60 8085 100
0.74
0.38
-40
前ページより続く。
項目 記号 条件 min typ max unit
出力部
出力段オン抵抗(上) RONH 7 Ω
出力段オン抵抗(下) RONL 2 Ω
デバイス全体
スタンバイ電流 ICCS 出力OFF時 10 mA
外形図
unit:mm (typ) 3178B
ピン配置図
SANYO : SSOP16(225mil)
5.2
4.4 6.4
0.22 0.65 (0.33)
1 8
9 16
0.5
0.15
1.5max
0.1(1.3)
L V5744
1 CT
2 GND
3 NON1
4 INV1
5 FB1
6 DT1
7 OUT1
VCC-5V 8
16 VREF
15 SCP
14 NON2
13 INV2
12 FB2
11 DT2
10 OUT2
9 VCC
端子機能
端子No. 端子名 説明
1 CT タイミング容量外付け端子
2 GND GROUND
3 NON1 誤差増幅器1 入力＋端子
4 INV1 誤差増幅器1 入力－端子
5 FB1 誤差増幅器1 出力端子
6 DT1 出力1 MAX DUTY 設定端子
7 OUT1 出力1
8 VCC-5V 出力段駆動用電源
9 VCC 電源接続端子
10 OUT2 出力2
11 DT2 出力2 MAX DUTY 設定端子
12 FB2 誤差増幅器2 出力端子
13 INV2 誤差増幅器2 入力－端子
14 NON2 誤差増幅器2 入力＋端子
15 SCP タイマー・ラッチ設定端子
16 VREF 基準電圧出力端子
ブロック図
VCC
Vref
Vref
SCP Comp
TRIANGLE OSCILLATOR
Err Amp1 Vref
NON1
INV1 OUT1
FB1
SCP
+ +- +
-
CT
DT1 ++ -
Err Amp2 NON2
INV2 OUT2
FB2
+
- ++
-
REGULATOR PWM Comp1
PWM Comp2 REFERENCE
VOLTAGE
TIMER LATCH S R
UVLO R
DT2 GND VCC-5V
タイミングチャート
※UVLO時のNON端子電圧は{VREF/(R1＋1k)}×1kとなる。
VCC
VREG
ESD 1kΩ
NON VREF
R1
R2 C1
NON
VOUT
応用回路例
R22 R21 C21
LV5744V
F1
R20 R19
C20
1 2 3 4 5 6 7
15 14 13 12 11 10 8
16VREF SCP NON2 INV2 FB2 DT2 OUT2 VCC
CTC1 C2 R4 R2R1 R7 R8
R6
R5C3 C4 C5
R3
GND NON1 INV1 FB1 DT1 OUT1 VCC-5V9
C7 R11 R9R10 R14 R16
R18
R22 Q2
L2
R15
R13C8 C9 C10 C18 C19D2
C6 R12 C11 C12 C14 C15
R17
SGND Q1
L1
C16 C17
D1 C13
VCC
PGND
