既設ホーム分電盤
※に追加設置するタイプです。
●トリップ方式が擬似漏電出力方式のため、主幹漏電ブレーカの交換が
不要です。
●ブザーと警報接点出力機能付です。
感震リレー MG4
(感震ブレーカー 分電盤タイプ増設型対応製品)
既設のホーム分電盤にカンタンに後付け可能!!
MG4 漏電ブレーカ 高速形 定格感度電流30mA以下 AC100V 50/60Hz -10~40℃(結露・氷結のないこと) 地震波を感知すると約3分後に主幹ブレーカへ遮断信号を出力します。 ブザーが鳴動、感震動作ランプが点滅する間、警報接点が出力します。 ●最大 AC125V 0.5A、DC24V 0.1A●最大配線長 20m 前後左右とも±5°以内 地震波感知 :赤点滅 テストボタン短押し(2秒未満) :赤点滅 地震波感知 :鳴動 テストボタン短押し(2秒未満) :鳴動 停電後8秒以内に地震波を感知すると、復電時すぐに主幹ブレーカへ遮断 信号を出力します。 地震波感知から主幹ブレーカへ遮断信号を出力するまでの3分間に停電 が発生すると、地震波感知を記憶して復電時すぐに主幹ブレーカへ遮断 信号を出力します。 震度5強相当 ●250gal 周期0.3s、0.5s、0.7sにて動作 ●80gal 周期0.3s、0.5s、0.7sおよび250gal 周期0.1sにて不動作 品名記号 適用主幹ブレーカ 定格電圧 使用周囲温度 動作感度 感震動作機能 地震波感知記憶機能 停電補償機能 ブザー 地震動作ランプ 警報出力 取付角度 既設ホーム分電盤 感震 リレー MG4 主幹ブレーカの一次側のN相に接続(遮断信号) ※2 主幹 漏電 ブレーカ リミッタ※1 既設ホーム分電盤 感震リレーMG4 ブザー 表示ランプ 感震動作ランプ リセットボタン テストボタン ※1. 地域や契約方法により付いていない場合があります。 ※2. 単相 2 線式または単相 3 線式の漏電ブレーカ定格感度電流 30mA 以下の高速形に対応しています。

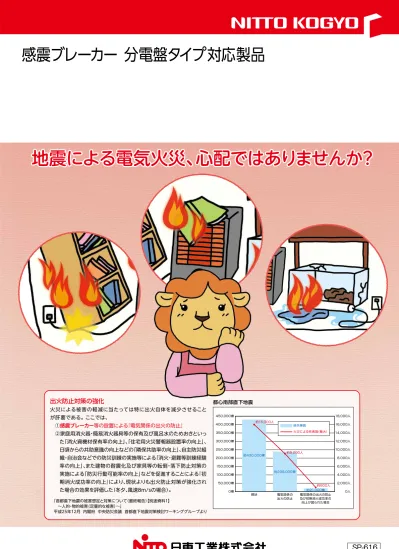

地震による電気火災、心配ではありませんか?
出火防止対策の強化
火災による被害の軽減に当たっては特に出火自体を減少させること
が肝要である。 ここでは、
①
感震ブレーカー等の設置による『電気関係の出火の防止』
②家庭用消火器・簡易消火器具等の保有及び風呂水のためおきといっ
た「消火資機材保有率の向上」、
「住宅用火災警報器設置率の向上」、
日頃からの共助意識の向上などの「隣保共助率の向上」、自主防災組
織・自治会などでの防災訓練の実施等による「消火・避難等訓練経験
率の向上」、また建物の耐震化及び家具等の転倒・落下防止対策の
実施による「防災行動可能率の向上」などを促進することによる『初
期消火成功率の向上』により、現状よりも出火防止対策が強化され
た場合の効果を評価した(冬夕、風速8m/sの場合)。
都心南部直下地震 450,000棟 400,000棟 350,000棟 300,000棟 250,000棟 200,000棟 150,000棟 100,000棟 50,000棟 0棟 18,000人 16,000人 14,000人 12,000人 10,000人 8,000人 6,000人 4,000人 2,000人 0人 現状 電気関係の 出火の防止 電気関係の出火の防止及び初期消火成功率の 向上が図られた場合 約16,000人 約430,000棟 約9,000人 約239,000棟 約800人 約21,000棟 焼失棟数 火災による死者数(最大) 「首都直下地震の被害想定と対策について(最終報告)【別途資料1】 ~人的・物的被害(定量的な被害)~」 平成25年12月 内閣府 中央防災会議 首都直下地震対策検討ワーキンググループよりまかせて!!
感震リレーMG4
既設ホーム分電盤
既設のホーム
分電盤に
後付けできる
増設タイプ!
便利だわ!
※感震リレー(MG4)は日東工業製ホーム分電盤プチパネル(HCB・HPB・HSB・HMB)および 「安全ブレーカタイプ(HPA・HCA)」専用品です。よろしく
たのむよ。
物流センター在庫品 納期 区分 品 名 記 号 寸法 mm 製品質量 kg ヨ コ タ テ フカサ ◎MG4
20,500 100 137 45 0.23 標準価格 円SP-616
日東工業(株)の全ての工場(本社・名古屋工場、 菊川工場、掛川工場、磐田工場、中津川工場、唐津工場、 栃木野木工場)東北日東工業(株)は、国際規格の 品質マネジメントシステムISO9001、環境マネジ メントシステムISO14001認証取得工場です。 〒480-1189 愛知県長久手市蟹原2201番地 TEL(0561)62-3111(大代) お客様相談室/TEL(0561)64-0152 工 場/名古屋・菊川・掛川・磐田・中津川・唐津・栃木野木 東北日東工業株式会社 ホームページアドレス http://www.nito.co.jp正しく安全にお使いいただくため、ご使用の前に
「取扱説明書」を必ずお読みください。
安全に関する
ご注意
平成27年6月発行
●本書からの無断転載は固くお断りいたします。 ●当カタログ表記の「標準価格」は弊社希望価格です。 ●本文の価格には消費税および地方税は含まれておりません。 ●仕様などお断りなしに変更する場合もありますのでご了承ください。 ●詳細などお問合わせは、最寄りの弊社営業所へご連絡ください。 6101.865 SSSN OM10ILC6 SP-616感震ブレーカー 分電盤タイプ対応製品
避難中・・・
自動で電気を遮断します!
http://www.nito.co.jp/
■図面データダウンロード ■各種選定ガイド
遮断
するよー!!
停電だ!
よし、
遮断だ!
よし、
遮断だ!
地震
発生時の
火災対策
復電
火災防止
対策
1
2
心配だわ・・・
通電なし
通電なし
通電なし
震度5強相当の地震波を感知すると、3分間ランプと
ブザーでお知らせした後、主幹ブレーカを自動遮断します。
地震波感知から3分の間に停電が発生すると、
復電時に、主幹ブレーカを自動遮断します。
避難後の家の中は
こうなっているかもしれません。
感震リレー付ホーム分電盤がなかったら・・・
水そうのヒーターから
発火してないかしら
家具が倒れて
電源コードから
発火してないかしら
感震リレー付ホーム分電盤があれば・・・
避難中に復電しても
主幹ブレーカを
遮断してくれるから
安心だわ!
電気ストーブ
大丈夫かしら
感震リレー付
ホーム分電盤
地震発生
感震リレーなしの
ホーム分電盤
3分以内に停電
復 電
3分後
表示ランプ 点滅ブザー鳴動
電気が
来た!!
突然地震が発生したら・・・
避難中・・・
自動で電気を遮断します!
http://www.nito.co.jp/
■図面データダウンロード ■各種選定ガイド
遮断
するよー!!
停電だ!
よし、
遮断だ!
よし、
遮断だ!
地震
発生時の
火災対策
復電
火災防止
対策
1
2
心配だわ・・・
通電なし
通電なし
通電なし
震度5強相当の地震波を感知すると、3分間ランプと
ブザーでお知らせした後、主幹ブレーカを自動遮断します。
地震波感知から3分の間に停電が発生すると、
復電時に、主幹ブレーカを自動遮断します。
避難後の家の中は
こうなっているかもしれません。
感震リレー付ホーム分電盤がなかったら・・・
水そうのヒーターから
発火してないかしら
家具が倒れて
電源コードから
発火してないかしら
感震リレー付ホーム分電盤があれば・・・
避難中に復電しても
主幹ブレーカを
遮断してくれるから
安心だわ!
電気ストーブ
大丈夫かしら
感震リレー付
ホーム分電盤
地震発生
感震リレーなしの
ホーム分電盤
3分以内に停電
復 電
3分後
表示ランプ 点滅ブザー鳴動
電気が
来た!!
突然地震が発生したら・・・
http:// www.nito.co.jp/
■図面データダウンロード ■各種選定ガイド
地震による電気火災などの発生を防ぐために・・・
地震被害において大きな割合を占める地震火災。
阪神・淡路大震災、東日本大震災では多くの家が地震火災によって焼失しました。
阪神・淡路大震災の火災において、判明した出火原因は電気火災が多かったとされ、電気火災の多くは停電から復電
時に起きる復電火災でした。今後、南関東地域でM7クラスの地震が発生する確率は30年間で70%と推定されてお
り、地震火災の発生を防止するために、
感震ブレーカーの設置
が必要となっています。
感震リレー付ホーム分電盤が地震による電気火災防止に貢献します!
重い物が倒れて、壊れた電気製品から発火●地震発生時の電気火災例
地震による電気火災例
電源コードの被覆が破れて短絡(ショート)により発火●地震による電気火災例
復電後、電気製品に落下した可燃物から発火●復電時の電気火災例
<用語解説> 感震ブレーカー …一定以上の地震の揺れにより、各家庭における電気の供給を自動的に遮断することで、電気に起因する出火を防止する装置。 (内閣府 中央防災会議 首都直下地震対策検討ワーキンググループの「首都直下地震の被害想定と対策について(最終報告)~本文~(平成25年12月)」より)■新築用
■既設用
感震リレー
MGP3A
感震リレー
MG4
震度5強相当
の地震を感知し、
主幹ブレーカを
自動遮断!
HCB13E6-122MPA
感震リレー付ホーム分電盤
プチパネル(ホーム分電盤)の分岐ブレーカ はコード短絡保護用瞬時機能付で、電気製 品のコード短絡による火災発生の防止に有 効です。 分岐ブレーカに 幅18mmのプチスリムを搭載 ●定格遮断容量2.5kA ●コード短絡保護用瞬時機能付 表示ランプ リセットボタン テストボタンMGP3A
感震リレー(感震ブレーカー)
■感震動作機能
● 震度5強相当の地震波を感知すると、3分間表示ランプの点滅およびブザーが鳴動した後、 主幹ブレーカを自動遮断します。 ● 地震波感知から3分の間に停電が発生すると、復電時に主幹ブレーカを自動遮断します。 ● 停電後8秒以内に地震波を感知すると、復電時に主幹ブレーカを自動遮断します。■リセット機能
● 地震波感知から主幹ブレーカが自動遮断するまでの間にリセットボタンを押すと、 表示ランプの点滅、ブザーおよび自動遮断が停止し初期状態に戻ります。 ■テスト機能 ● テストボタンを短押し(2秒以内)すると、3分後に主幹ブレーカを自動遮断します。 ● テストボタンを長押し(2秒以上)すると、主幹ブレーカを即遮断します。magazine
地震発生時の
火災防止
に
貢献します!
地震による
復電火災防止
に
貢献します!
感震リレー (感震ブレーカー)感震リレー (感震ブレーカー) OFF ON 主幹 ブレーカ主幹 ブレーカ3分後
地震発生!
主幹ブレーカ遮断
表示ランプ 表示ランプ 電気ストーブ など 電気ストーブ など 感震リレー (感震ブレーカー)感震リレー (感震ブレーカー) OFF ON 主幹 ブレーカ主幹 ブレーカ 表示ランプ 表示ランプ 電気ストーブ など 電気ストーブ など 表示ランプ 点滅 3分間は照明が 点灯するため 避難準備などに 考慮しています。 自動遮断 電気遮断 感震リレー (感震ブレーカー)感震リレー (感震ブレーカー) OFF ON 主幹 ブレーカ主幹 ブレーカ3分以内
に
地震発生!
(送電設備などの被害により)停電
表示ランプ 表示ランプ 電気ストーブ など 電気ストーブ など 感震リレー (感震ブレーカー)感震リレー (感震ブレーカー) OFF 主幹 ブレーカ主幹 ブレーカ 電気ストーブ など 電気ストーブ など主幹ブレーカ遮断
感震リレー (感震ブレーカー)感震リレー (感震ブレーカー) OFF ON 主幹 ブレーカ主幹 ブレーカ 表示ランプ 表示ランプ 電気ストーブ など 電気ストーブ など 表示ランプ 点滅地震波感知から
停電
が発生
復電
ON 表示ランプ 表示ランプ 自動遮断 電気遮断 停電中 感震リレー (感震ブレーカー)感震リレー (感震ブレーカー) OFF ON 主幹 ブレーカ主幹 ブレーカ停電
地震発生!
表示ランプ 表示ランプ 電気ストーブ など 電気ストーブ など 感震リレー (感震ブレーカー)感震リレー (感震ブレーカー) OFF ON 主幹 ブレーカ主幹 ブレーカ 電気ストーブ など 電気ストーブ など主幹ブレーカ遮断
感震リレー (感震ブレーカー)感震リレー (感震ブレーカー) OFF ON 主幹 ブレーカ主幹 ブレーカ 表示ランプ 表示ランプ 電気ストーブ など 電気ストーブ など8秒以内
に
停電後
地震波感知
表示ランプ 表示ランプ 自動遮断 電気遮断 停電中 停電中 (送電設備などの被害により)震度5強相当の地震波を感知すると、3分間表示ランプが点滅し、ブザーが鳴動した後、主幹ブレーカを
自動遮断
します。
地震波感知から3分の間に停電が発生すると、
復電時
に主幹ブレーカを
自動遮断
します。
停電後8秒以内に地震波を感知すると、
復電時
に主幹ブレーカを
自動遮断
します。
■ 地震時に停電が発生した場合
復電火災防止対策
復電火災防止対策
■ 地震波が到達する前に停電が発生した場合
3
4
感震リレー(感震ブレーカー)の動作機能
震度5強相当の地震を感知し、
主幹ブレーカを自動遮断!
地震による電気火災防止に貢献します!
ブザー鳴動
ブザー鳴動
木造住宅密集市街地における重点的な普及促進として、切迫性の高い首都直下地震対策特別措置法に基づく緊急対策区域
や南海トラフ地震に係る地震防災対策の推進に関する特別措置法に基づく推進地域について重点的に取り組みを進め、10年
を一つの区切りに感震ブレーカー(感震機能付の分電盤、簡易タイプなど)を25%以上の世帯への普及に向け、総合的・継続
的な取組が進められることが期待される。
(内閣府 大規模地震時の電気火災の発生抑制に関する検討会 「大規模地震時の電気火災の発生抑制対策の検討と促進について(報告)」平成27年3月 より)■ 地震が発生した場合
地震発生時の火災対策
復電
地震感知
感知から3分後
基本動作 主幹ブレーカ 遮断 ランプ点滅・ ブザーの鳴動 停電 復電時 主幹ブレーカ 遮断 ランプ点滅・ ブザーの鳴動 リセットボタンを押す 初期状態 リセット機能 主幹ブレーカは 遮断しません。震度5強
相当の
地震発生
ランプ点滅・ブザーの鳴動動 作
感震ブレーカー 分電盤
タイプ対応製品
( )
( )
感震ブレーカー 分電盤
タイプ増設型対応製品
http:// www.nito.co.jp/
■図面データダウンロード ■各種選定ガイド
地震による電気火災などの発生を防ぐために・・・
地震被害において大きな割合を占める地震火災。
阪神・淡路大震災、東日本大震災では多くの家が地震火災によって焼失しました。
阪神・淡路大震災の火災において、判明した出火原因は電気火災が多かったとされ、電気火災の多くは停電から復電
時に起きる復電火災でした。今後、南関東地域でM7クラスの地震が発生する確率は30年間で70%と推定されてお
り、地震火災の発生を防止するために、
感震ブレーカーの設置
が必要となっています。
感震リレー付ホーム分電盤が地震による電気火災防止に貢献します!
重い物が倒れて、壊れた電気製品から発火●地震発生時の電気火災例
地震による電気火災例
電源コードの被覆が破れて短絡(ショート)により発火●地震による電気火災例
復電後、電気製品に落下した可燃物から発火●復電時の電気火災例
<用語解説> 感震ブレーカー …一定以上の地震の揺れにより、各家庭における電気の供給を自動的に遮断することで、電気に起因する出火を防止する装置。 (内閣府 中央防災会議 首都直下地震対策検討ワーキンググループの「首都直下地震の被害想定と対策について(最終報告)~本文~(平成25年12月)」より)■新築用
■既設用
感震リレー
MGP3A
感震リレー
MG4
震度5強相当
の地震を感知し、
主幹ブレーカを
自動遮断!
HCB13E6-122MPA
感震リレー付ホーム分電盤
プチパネル(ホーム分電盤)の分岐ブレーカ はコード短絡保護用瞬時機能付で、電気製 品のコード短絡による火災発生の防止に有 効です。 分岐ブレーカに 幅18mmのプチスリムを搭載 ●定格遮断容量2.5kA ●コード短絡保護用瞬時機能付 表示ランプ リセットボタン テストボタンMGP3A
感震リレー(感震ブレーカー)
■感震動作機能
● 震度5強相当の地震波を感知すると、3分間表示ランプの点滅およびブザーが鳴動した後、 主幹ブレーカを自動遮断します。 ● 地震波感知から3分の間に停電が発生すると、復電時に主幹ブレーカを自動遮断します。 ● 停電後8秒以内に地震波を感知すると、復電時に主幹ブレーカを自動遮断します。■リセット機能
● 地震波感知から主幹ブレーカが自動遮断するまでの間にリセットボタンを押すと、 表示ランプの点滅、ブザーおよび自動遮断が停止し初期状態に戻ります。 ■テスト機能 ● テストボタンを短押し(2秒以内)すると、3分後に主幹ブレーカを自動遮断します。 ● テストボタンを長押し(2秒以上)すると、主幹ブレーカを即遮断します。magazine
地震発生時の
火災防止
に
貢献します!
地震による
復電火災防止
に
貢献します!
感震リレー (感震ブレーカー)感震リレー (感震ブレーカー) OFF ON 主幹 ブレーカ主幹 ブレーカ3分後
地震発生!
主幹ブレーカ遮断
表示ランプ 表示ランプ 電気ストーブ など 電気ストーブ など 感震リレー (感震ブレーカー)感震リレー (感震ブレーカー) OFF ON 主幹 ブレーカ主幹 ブレーカ 表示ランプ 表示ランプ 電気ストーブ など 電気ストーブ など 表示ランプ 点滅 3分間は照明が 点灯するため 避難準備などに 考慮しています。 自動遮断 電気遮断 感震リレー (感震ブレーカー)感震リレー (感震ブレーカー) OFF ON 主幹 ブレーカ主幹 ブレーカ3分以内
に
地震発生!
(送電設備などの被害により)停電
表示ランプ 表示ランプ 電気ストーブ など 電気ストーブ など 感震リレー (感震ブレーカー)感震リレー (感震ブレーカー) OFF 主幹 ブレーカ主幹 ブレーカ 電気ストーブ など 電気ストーブ など主幹ブレーカ遮断
感震リレー (感震ブレーカー)感震リレー (感震ブレーカー) OFF ON 主幹 ブレーカ主幹 ブレーカ 表示ランプ 表示ランプ 電気ストーブ など 電気ストーブ など 表示ランプ 点滅地震波感知から
停電
が発生
復電
ON 表示ランプ 表示ランプ 自動遮断 電気遮断 停電中 感震リレー (感震ブレーカー)感震リレー (感震ブレーカー) OFF ON 主幹 ブレーカ主幹 ブレーカ停電
地震発生!
表示ランプ 表示ランプ 電気ストーブ など 電気ストーブ など 感震リレー (感震ブレーカー)感震リレー (感震ブレーカー) OFF ON 主幹 ブレーカ主幹 ブレーカ 電気ストーブ など 電気ストーブ など主幹ブレーカ遮断
感震リレー (感震ブレーカー)感震リレー (感震ブレーカー) OFF ON 主幹 ブレーカ主幹 ブレーカ 表示ランプ 表示ランプ 電気ストーブ など 電気ストーブ など8秒以内
に
停電後
地震波感知
表示ランプ 表示ランプ 自動遮断 電気遮断 停電中 停電中 (送電設備などの被害により)震度5強相当の地震波を感知すると、3分間表示ランプが点滅し、ブザーが鳴動した後、主幹ブレーカを
自動遮断
します。
地震波感知から3分の間に停電が発生すると、
復電時
に主幹ブレーカを
自動遮断
します。
停電後8秒以内に地震波を感知すると、
復電時
に主幹ブレーカを
自動遮断
します。
■ 地震時に停電が発生した場合
復電火災防止対策
復電火災防止対策
■ 地震波が到達する前に停電が発生した場合
3
4
感震リレー(感震ブレーカー)の動作機能
震度5強相当の地震を感知し、
主幹ブレーカを自動遮断!
地震による電気火災防止に貢献します!
ブザー鳴動
ブザー鳴動
木造住宅密集市街地における重点的な普及促進として、切迫性の高い首都直下地震対策特別措置法に基づく緊急対策区域
や南海トラフ地震に係る地震防災対策の推進に関する特別措置法に基づく推進地域について重点的に取り組みを進め、10年
を一つの区切りに感震ブレーカー(感震機能付の分電盤、簡易タイプなど)を25%以上の世帯への普及に向け、総合的・継続
的な取組が進められることが期待される。
(内閣府 大規模地震時の電気火災の発生抑制に関する検討会 「大規模地震時の電気火災の発生抑制対策の検討と促進について(報告)」平成27年3月 より)■ 地震が発生した場合
地震発生時の火災対策
復電
地震感知
感知から3分後
基本動作 主幹ブレーカ 遮断 ランプ点滅・ ブザーの鳴動 停電 復電時 主幹ブレーカ 遮断 ランプ点滅・ ブザーの鳴動 リセットボタンを押す 初期状態 リセット機能 主幹ブレーカは 遮断しません。震度5強
相当の
地震発生
ランプ点滅・ブザーの鳴動動 作
感震ブレーカー 分電盤
タイプ対応製品
( )
( )
感震ブレーカー 分電盤
タイプ増設型対応製品
http:// www.nito.co.jp/
■図面データダウンロード ■各種選定ガイド
5
6
HPB13E6-122MPA
感震リレー ※ ※ リミッタスぺース プチスリム PN31TA 2P 20A L1 プチスリム PN31TA 2P 20A L2 プチスリム PN32TA 2P 20A 2E 1E 2E 1φ3W 100/200V 2E 1E 2E 1E 1E 送り端子(M6) 感震リレー MGP3A 感震リレー MGP3AHCB3E6-162MPA
HPB3E6-162MPA
※ ※ 感震リレーHCB13E6-122MPA
※ ※ リミッタスぺースプチスリム PN31TA 2P 20A L1 プチスリム PN31TA 2P 20A L2 プチスリム PN32TA 2P 20A 2E 1E 2E 1φ3W 100/200V 2E 1E 2E 1E 1E ※2E回路数は 機種により異なります。 ●結線は100Vです。 40A : GK58WN-MGP 3P 40A 50A : GK58WN-MGP 3P 50A 60A : GK68WN-MGP 3P 60A 75A : GK108WNA-MGP 3P 75A 100A : GK108WNA-MGP 3P 100A40A : GK58WN-MGP 3P 40A 50A : GK58WN-MGP 3P 50A 60A : GK68WN-MGP 3P 60A 75A : GK108WNA-MGP 3P 75A 100A : GK108WNA-MGP 3P 100A
主幹:単3中性線欠相保護付漏電ブレーカ ⦆OC付 (30mA 0.1秒内)(感震リレー用)※1 ※2E回路数は 機種により異なります。 ●結線は100Vです。 主幹:単3中性線欠相保護付漏電ブレーカ ⦆OC付 (30mA 0.1秒内)(感震リレー用)※1 送り端子(M6) 分 岐 回路数 +予 備スペース 主幹容量 回路数 盤定格2 E
リミッタスペース付
北海道・東北・東京・中部・北陸・九州 各電力管内向
リミッタスペースなし
全電力管内向 納期 区分 品 名 記 号 標準価格 円 寸法㎜ (半埋込寸法) 製品質量 kg 納期区分 品 名 記 号 標準価格 円 寸法㎜ (半埋込寸法) 製品質量 kg ヨコ ヨコ
8
+2
40A 2 (75A)60A ※2ー
ー
ー ーー
①
HCB3E4-82MPA
43,500 (336) 3.7356 50A①
HCB13E5-82MPA
46,500 (444) 4.4464①
HCB3E5-82MPA
60A①
HCB13E6-82MPA
①
HCB3E6-82MPA
12
+2
40A 4 (75A)60A ※2ー
ー
ー ーー
①
HCB3E4-122MPA
49,000 (372) 4.2392 50A①
HCB13E5-122MPA
54,500 (480) 4.9500①
HCB3E5-122MPA
60A①
HCB13E6-122MPA
①
HCB3E6-122MPA
16
+2
40A 4 (75A)60A ※2ー
ー
ー ーー
①
HCB3E4-162MPA
54,000 (408) 4.7428 50A①
HCB13E5-162MPA
59,500 (516) 5.6536①
HCB3E5-162MPA
60A①
HCB13E6-162MPA
①
HCB3E6-162MPA
20
+2
50A 6 60A (75A) ※2①
HCB13E5-202MPA
66,500 572 (552) 6.1①
HCB3E5-202MPA
59,500 464 (444) 5.3 60A①
HCB13E6-202MPA
①
HCB3E6-202MPA
75A 75A※3
①
HCB13E7-202MPA
72,500 6.4①
HCB3E7-202MPA
65,000 5.524
+2
50A 6 60A (75A) ※2①
HCB13E5-242MPA
74,500 608 (588) 6.6①
HCB3E5-242MPA
67,500 500 (480) 5.7 60A①
HCB13E6-242MPA
①
HCB3E6-242MPA
75A
75A
※3
①
HCB13E7-242MPA
80,500 6.9ー
ー
ーー
100A
※3
ー
ー
ー ーー
①
HCB3E7-242MPA
73,500 5.9 100A 100Aー
①
HCB3E10-242MPA
84,00028
+2
60A 6 60A (75A) ※2①
HCB13E6-282MPA
83,500 (624)644 7.2ー
ー
ー ーー
75A 75A ※3①
HCB13E7-282MPA
89,500 7.5ー
100A ※3ー
ー
ー ーー
①
HCB3E7-282MPA
82,000 (516) 6.6536100A 100A
ー
①
HCB3E10-282MPA
92,00032
+2
8
+2
12
+2
16
+2
20
+2
24
+2
28
+2
32
+2
60A 6 60A (75A) ※2①
HCB13E6-322MPA
90,500 (660)680 7.7ー
ー
ー ーー
75A 75A ※3①
HCB13E7-322MPA
96,000 8.0ー
100A ※3ー
ー
ー ーー
①
HCB3E7-322MPA
90,000 (552) 7.1572100A 100A
ー
①
HCB3E10-322MPA
100,000住宅用分電盤高機能規格適合品(認定マーク付)高機能 日本配線システム工業会 標準品(納期別)
①
住宅用分電盤高機能規格適合品(認定マーク付)高機能 日本配線システム工業会 標準品(納期別)①
主幹 容量 2 E回路数 盤定格リミッタスペース付
北海道・東北・東京・中部・北陸・九州 各電力管内向
リミッタスペースなし
全電力管内向 納期 区分 品 名 記 号 標準価格 円 寸法㎜ (半埋込寸法) 製品質量 kg 納期区分 品 名 記 号 標準価格 円 寸法㎜ (半埋込寸法) 製品質量 kg ヨコ ヨコ 40A 2 (75A)60A ※2
ー
ー
ー ーー
①
HPB3E4-82MPA
40,500 (336) 3.3356 50A①
HPB13E5-82MPA
44,000 (444) 3.9464①
HPB3E5-82MPA
60A①
HPB13E6-82MPA
①
HPB3E6-82MPA
40A 4 (75A)60A ※2ー
ー
ー ーー
①
HPB3E4-122MPA
44,500 (372) 3.8392 50A①
HPB13E5-122MPA
49,500 (480) 4.4500①
HPB3E5-122MPA
60A①
HPB13E6-122MPA
①
HPB3E6-122MPA
40A 4 (75A)60A ※2ー
ー
ー ーー
①
HPB3E4-162MPA
49,000 (408) 4.3428 50A①
HPB13E5-162MPA
54,500 (516) 4.9536①
HPB3E5-162MPA
60A①
HPB13E6-162MPA
①
HPB3E6-162MPA
50A 6 60A (75A) ※2①
HPB13E5-202MPA
60,000 572 (552) 5.4①
HPB3E5-202MPA
53,000 464 (444) 4.8 60A①
HPB13E6-202MPA
①
HPB3E6-202MPA
75A 75A※3
①
HPB13E7-202MPA
66,000 5.6①
HPB3E7-202MPA
59,500 4.9 50A 6 60A (75A) ※2①
HPB13E5-242MPA
68,500 608 (588) 5.8①
HPB3E5-242MPA
61,000 500 (480) 5.2 60A①
HPB13E6-242MPA
①
HPB3E6-242MPA
75A
75A
※3
①
HPB13E7-242MPA
74,500 6.1ー
ー
ーー
100A
※3
ー
ー
ー ーー
①
HPB3E7-242MPA
67,500 5.3 100A 100A①
HPB3E10-242MPA
77,50060A 6 60A (75A) ※2
①
HPB13E6-282MPA
77,500 (624)644 6.2ー
ー
ー ーー
75A 75A ※3①
HPB13E7-282MPA
83,500 6.5 100A ※3ー
ー
ー ーー
①
HPB3E7-282MPA
76,500 (516) 6.0536100A 100A
①
HPB3E10-282MPA
85,500 60A 6 60A (75A) ※2①
HPB13E6-322MPA
84,000 (660)680 6.7ー
ー
ー ーー
75A 75A ※3①
HPB13E7-322MPA
90,500 6.9 100A ※3ー
ー
ー ーー
①
HPB3E7-322MPA
83,500 (552) 6.4572100A 100A
①
HPB3E10-322MPA
93,500分 岐 回路数 +予 備スペース
HCB-MP
感震リレー付ホーム分電盤(ドア付)
HPB-MP
感震リレー付ホーム分電盤(ドアなし)
単相3線式
単3中性線欠相保護付漏電ブレーカ付
単相3線式
単3中性線欠相保護付漏電ブレーカ付
※ 1φ3W 100/200V1E 2E2E 2E 1E 2E 1E 1E 1φ3W 1E 2E2E 2E 1E 2E 1E 1E 形 式 定格電圧 動作感度 取付角度 前後左右とも±5°以内 震度5強相当 ・250gal周期0.3s、0.5s、0.7sにて動作 ・80gal周期0.3s、0.5s、0.7sおよび 250gal周期0.1sにて不動作 AC100V 50/60Hz MGP3A ■感震リレーの仕様 最大分岐 回 路 数 速結アース端子 12回路以下 5連 14回路以上 10連 分(
回 路 数 +岐 予スペース備)
■速結アース端子実装数 ※ ※形 式 定格電圧 動作感度 取付角度 前後左右とも±5°以内 震度5強相当 ・250gal周期0.3s、0.5s、0.7sにて動作 ・80gal周期0.3s、0.5s、0.7sおよび 250gal周期0.1sにて不動作 AC100V 50/60Hz MGP3A ■感震リレーの仕様 最大分岐 回 路 数 速結アース端子 12回路以下 5連 14回路以上 10連 分(
回 路 数 +岐 予スペース備)
■速結アース端子実装数リミッタスペース付
リミッタスペースなし
リミッタスペース付
リミッタスペースなし
リミッタスペース付
リミッタスペースなし
リミッタスペース付
リミッタスペースなし
感震リレー 感震リレー 共用型 露出・ 半埋込 ホワイト N9.5 プラス チック ドアなし 共用型 露出・ 半埋込 ホワイト N9.5 プラス チック ドア付(感震ブレーカー 分電盤タイプ対応製品)
(感震ブレーカー 分電盤タイプ対応製品)
110 320 95 320 75 320 75 320 ※1.主幹ブレーカ(感震リレー用)はホーム分電盤組込専用です。 ※2.主幹75Aへの変更が可能です。 (リミッタスペース付:主幹ブレーカとリミッタ間の電線は22㎟となります。) ※3.盤定格75Aの機種は、主幹100Aへの変更はできません。 盤定格100Aの機種は、主幹100Aへの変更が可能です。 ■主幹ブレーカの容量変更、上記以外の機種につきましても組替えにて承りますので、別途お問合わせください。 ■ドア付タイプは動作確認用窓穴加工も承りますので、別途お問合わせください。 ※1.主幹ブレーカ(感震リレー用)はホーム分電盤組込専用です。 ※2.主幹75Aへの変更が可能です。 (リミッタスペース付:主幹ブレーカとリミッタ間の電線は22㎟となります。) ※3.盤定格75Aの機種は、主幹100Aへの変更はできません。 盤定格100Aの機種は、主幹100Aへの変更が可能です。 ■主幹ブレーカの容量変更、上記以外の機種につきましても組替えにて承りますので、別途お問合わせください。本文の価格には消費税は含まれていません。
http:// www.nito.co.jp/
■図面データダウンロード ■各種選定ガイド
5
6
HPB13E6-122MPA
感震リレー ※ ※ リミッタスぺース プチスリム PN31TA 2P 20A L1 プチスリム PN31TA 2P 20A L2 プチスリム PN32TA 2P 20A 2E 1E 2E 1φ3W 100/200V 2E 1E 2E 1E 1E 送り端子(M6) 感震リレー MGP3A 感震リレー MGP3AHCB3E6-162MPA
HPB3E6-162MPA
※ ※ 感震リレーHCB13E6-122MPA
※ ※ リミッタスぺースプチスリム PN31TA 2P 20A L1 プチスリム PN31TA 2P 20A L2 プチスリム PN32TA 2P 20A 2E 1E 2E 1φ3W 100/200V 2E 1E 2E 1E 1E ※2E回路数は 機種により異なります。 ●結線は100Vです。 40A : GK58WN-MGP 3P 40A 50A : GK58WN-MGP 3P 50A 60A : GK68WN-MGP 3P 60A 75A : GK108WNA-MGP 3P 75A 100A : GK108WNA-MGP 3P 100A40A : GK58WN-MGP 3P 40A 50A : GK58WN-MGP 3P 50A 60A : GK68WN-MGP 3P 60A 75A : GK108WNA-MGP 3P 75A 100A : GK108WNA-MGP 3P 100A
主幹:単3中性線欠相保護付漏電ブレーカ ⦆OC付 (30mA 0.1秒内)(感震リレー用)※1 ※2E回路数は 機種により異なります。 ●結線は100Vです。 主幹:単3中性線欠相保護付漏電ブレーカ ⦆OC付 (30mA 0.1秒内)(感震リレー用)※1 送り端子(M6) 分 岐 回路数 +予 備スペース 主幹容量 回路数 盤定格2 E
リミッタスペース付
北海道・東北・東京・中部・北陸・九州 各電力管内向
リミッタスペースなし
全電力管内向 納期 区分 品 名 記 号 標準価格 円 寸法㎜ (半埋込寸法) 製品質量 kg 納期区分 品 名 記 号 標準価格 円 寸法㎜ (半埋込寸法) 製品質量 kg ヨコ ヨコ
8
+2
40A 2 (75A)60A ※2ー
ー
ー ーー
①
HCB3E4-82MPA
43,500 (336) 3.7356 50A①
HCB13E5-82MPA
46,500 (444) 4.4464①
HCB3E5-82MPA
60A①
HCB13E6-82MPA
①
HCB3E6-82MPA
12
+2
40A 4 (75A)60A ※2ー
ー
ー ーー
①
HCB3E4-122MPA
49,000 (372) 4.2392 50A①
HCB13E5-122MPA
54,500 (480) 4.9500①
HCB3E5-122MPA
60A①
HCB13E6-122MPA
①
HCB3E6-122MPA
16
+2
40A 4 (75A)60A ※2ー
ー
ー ーー
①
HCB3E4-162MPA
54,000 (408) 4.7428 50A①
HCB13E5-162MPA
59,500 (516) 5.6536①
HCB3E5-162MPA
60A①
HCB13E6-162MPA
①
HCB3E6-162MPA
20
+2
50A 6 60A (75A) ※2①
HCB13E5-202MPA
66,500 572 (552) 6.1①
HCB3E5-202MPA
59,500 464 (444) 5.3 60A①
HCB13E6-202MPA
①
HCB3E6-202MPA
75A 75A※3
①
HCB13E7-202MPA
72,500 6.4①
HCB3E7-202MPA
65,000 5.524
+2
50A 6 60A (75A) ※2①
HCB13E5-242MPA
74,500 608 (588) 6.6①
HCB3E5-242MPA
67,500 500 (480) 5.7 60A①
HCB13E6-242MPA
①
HCB3E6-242MPA
75A
75A
※3
①
HCB13E7-242MPA
80,500 6.9ー
ー
ーー
100A
※3
ー
ー
ー ーー
①
HCB3E7-242MPA
73,500 5.9 100A 100Aー
①
HCB3E10-242MPA
84,00028
+2
60A 6 60A (75A) ※2①
HCB13E6-282MPA
83,500 (624)644 7.2ー
ー
ー ーー
75A 75A ※3①
HCB13E7-282MPA
89,500 7.5ー
100A ※3ー
ー
ー ーー
①
HCB3E7-282MPA
82,000 (516) 6.6536100A 100A
ー
①
HCB3E10-282MPA
92,00032
+2
8
+2
12
+2
16
+2
20
+2
24
+2
28
+2
32
+2
60A 6 60A (75A) ※2①
HCB13E6-322MPA
90,500 (660)680 7.7ー
ー
ー ーー
75A 75A ※3①
HCB13E7-322MPA
96,000 8.0ー
100A ※3ー
ー
ー ーー
①
HCB3E7-322MPA
90,000 (552) 7.1572100A 100A
ー
①
HCB3E10-322MPA
100,000住宅用分電盤高機能規格適合品(認定マーク付)高機能 日本配線システム工業会 標準品(納期別)
①
住宅用分電盤高機能規格適合品(認定マーク付)高機能 日本配線システム工業会 標準品(納期別)①
主幹 容量 2 E回路数 盤定格リミッタスペース付
北海道・東北・東京・中部・北陸・九州 各電力管内向
リミッタスペースなし
全電力管内向 納期 区分 品 名 記 号 標準価格 円 寸法㎜ (半埋込寸法) 製品質量 kg 納期区分 品 名 記 号 標準価格 円 寸法㎜ (半埋込寸法) 製品質量 kg ヨコ ヨコ 40A 2 (75A)60A ※2
ー
ー
ー ーー
①
HPB3E4-82MPA
40,500 (336) 3.3356 50A①
HPB13E5-82MPA
44,000 (444) 3.9464①
HPB3E5-82MPA
60A①
HPB13E6-82MPA
①
HPB3E6-82MPA
40A 4 (75A)60A ※2ー
ー
ー ーー
①
HPB3E4-122MPA
44,500 (372) 3.8392 50A①
HPB13E5-122MPA
49,500 (480) 4.4500①
HPB3E5-122MPA
60A①
HPB13E6-122MPA
①
HPB3E6-122MPA
40A 4 (75A)60A ※2ー
ー
ー ーー
①
HPB3E4-162MPA
49,000 (408) 4.3428 50A①
HPB13E5-162MPA
54,500 (516) 4.9536①
HPB3E5-162MPA
60A①
HPB13E6-162MPA
①
HPB3E6-162MPA
50A 6 60A (75A) ※2①
HPB13E5-202MPA
60,000 572 (552) 5.4①
HPB3E5-202MPA
53,000 464 (444) 4.8 60A①
HPB13E6-202MPA
①
HPB3E6-202MPA
75A 75A※3
①
HPB13E7-202MPA
66,000 5.6①
HPB3E7-202MPA
59,500 4.9 50A 6 60A (75A) ※2①
HPB13E5-242MPA
68,500 608 (588) 5.8①
HPB3E5-242MPA
61,000 500 (480) 5.2 60A①
HPB13E6-242MPA
①
HPB3E6-242MPA
75A
75A
※3
①
HPB13E7-242MPA
74,500 6.1ー
ー
ーー
100A
※3
ー
ー
ー ーー
①
HPB3E7-242MPA
67,500 5.3 100A 100A①
HPB3E10-242MPA
77,50060A 6 60A (75A) ※2
①
HPB13E6-282MPA
77,500 (624)644 6.2ー
ー
ー ーー
75A 75A ※3①
HPB13E7-282MPA
83,500 6.5 100A ※3ー
ー
ー ーー
①
HPB3E7-282MPA
76,500 (516) 6.0536100A 100A
①
HPB3E10-282MPA
85,500 60A 6 60A (75A) ※2①
HPB13E6-322MPA
84,000 (660)680 6.7ー
ー
ー ーー
75A 75A ※3①
HPB13E7-322MPA
90,500 6.9 100A ※3ー
ー
ー ーー
①
HPB3E7-322MPA
83,500 (552) 6.4572100A 100A
①
HPB3E10-322MPA
93,500分 岐 回路数 +予 備スペース
HCB-MP
感震リレー付ホーム分電盤(ドア付)
HPB-MP
感震リレー付ホーム分電盤(ドアなし)
単相3線式
単3中性線欠相保護付漏電ブレーカ付
単相3線式
単3中性線欠相保護付漏電ブレーカ付
※ 1φ3W 100/200V1E 2E2E 2E 1E 2E 1E 1E 1φ3W 1E 2E2E 2E 1E 2E 1E 1E 形 式 定格電圧 動作感度 取付角度 前後左右とも±5°以内 震度5強相当 ・250gal周期0.3s、0.5s、0.7sにて動作 ・80gal周期0.3s、0.5s、0.7sおよび 250gal周期0.1sにて不動作 AC100V 50/60Hz MGP3A ■感震リレーの仕様 最大分岐 回 路 数 速結アース端子 12回路以下 5連 14回路以上 10連 分(
回 路 数 +岐 予スペース備)
■速結アース端子実装数 ※ ※形 式 定格電圧 動作感度 取付角度 前後左右とも±5°以内 震度5強相当 ・250gal周期0.3s、0.5s、0.7sにて動作 ・80gal周期0.3s、0.5s、0.7sおよび 250gal周期0.1sにて不動作 AC100V 50/60Hz MGP3A ■感震リレーの仕様 最大分岐 回 路 数 速結アース端子 12回路以下 5連 14回路以上 10連 分(
回 路 数 +岐 予スペース備)
■速結アース端子実装数リミッタスペース付
リミッタスペースなし
リミッタスペース付
リミッタスペースなし
リミッタスペース付
リミッタスペースなし
リミッタスペース付
リミッタスペースなし
感震リレー 感震リレー 共用型 露出・ 半埋込 ホワイト N9.5 プラス チック ドアなし 共用型 露出・ 半埋込 ホワイト N9.5 プラス チック ドア付(感震ブレーカー 分電盤タイプ対応製品)
(感震ブレーカー 分電盤タイプ対応製品)
110 320 95 320 75 320 75 320 ※1.主幹ブレーカ(感震リレー用)はホーム分電盤組込専用です。 ※2.主幹75Aへの変更が可能です。 (リミッタスペース付:主幹ブレーカとリミッタ間の電線は22㎟となります。) ※3.盤定格75Aの機種は、主幹100Aへの変更はできません。 盤定格100Aの機種は、主幹100Aへの変更が可能です。 ■主幹ブレーカの容量変更、上記以外の機種につきましても組替えにて承りますので、別途お問合わせください。 ■ドア付タイプは動作確認用窓穴加工も承りますので、別途お問合わせください。 ※1.主幹ブレーカ(感震リレー用)はホーム分電盤組込専用です。 ※2.主幹75Aへの変更が可能です。 (リミッタスペース付:主幹ブレーカとリミッタ間の電線は22㎟となります。) ※3.盤定格75Aの機種は、主幹100Aへの変更はできません。 盤定格100Aの機種は、主幹100Aへの変更が可能です。 ■主幹ブレーカの容量変更、上記以外の機種につきましても組替えにて承りますので、別途お問合わせください。本文の価格には消費税は含まれていません。
●
既設ホーム分電盤
※に追加設置するタイプです。
●トリップ方式が擬似漏電出力方式のため、主幹漏電ブレーカの交換が
不要です。
●ブザーと警報接点出力機能付です。
感震リレー MG4
(感震ブレーカー 分電盤タイプ増設型対応製品)
既設のホーム分電盤にカンタンに後付け可能!!
MG4 漏電ブレーカ 高速形 定格感度電流30mA以下 AC100V 50/60Hz -10~40℃(結露・氷結のないこと) 地震波を感知すると約3分後に主幹ブレーカへ遮断信号を出力します。 ブザーが鳴動、感震動作ランプが点滅する間、警報接点が出力します。 ●最大 AC125V 0.5A、DC24V 0.1A●最大配線長 20m 前後左右とも±5°以内 地震波感知 :赤点滅 テストボタン短押し(2秒未満) :赤点滅 地震波感知 :鳴動 テストボタン短押し(2秒未満) :鳴動 停電後8秒以内に地震波を感知すると、復電時すぐに主幹ブレーカへ遮断 信号を出力します。 地震波感知から主幹ブレーカへ遮断信号を出力するまでの3分間に停電 が発生すると、地震波感知を記憶して復電時すぐに主幹ブレーカへ遮断 信号を出力します。 震度5強相当 ●250gal 周期0.3s、0.5s、0.7sにて動作 ●80gal 周期0.3s、0.5s、0.7sおよび250gal 周期0.1sにて不動作 品名記号 適用主幹ブレーカ 定格電圧 使用周囲温度 動作感度 感震動作機能 地震波感知記憶機能 停電補償機能 ブザー 地震動作ランプ 警報出力 取付角度 既設ホーム分電盤 感震 リレー MG4 主幹ブレーカの一次側のN相に接続(遮断信号) ※2 主幹 漏電 ブレーカ リミッタ※1 既設ホーム分電盤 感震リレーMG4 ブザー 表示ランプ 感震動作ランプ リセットボタン テストボタン ※1. 地域や契約方法により付いていない場合があります。 ※2. 単相 2 線式または単相 3 線式の漏電ブレーカ定格感度電流 30mA 以下の高速形に対応しています。
