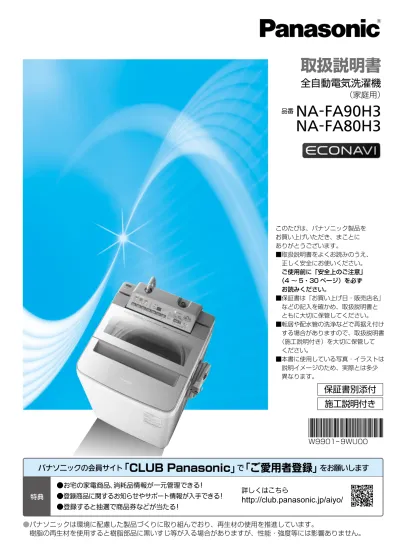

全自動電気洗濯機

(1)

W9901-9WU00

NA-FA90H3

NA-FA80H3

取扱説明書

全自動電気洗濯機

（家庭用）

このたびは、パナソニック製品をお買い上げいただき、まことにありがとうございます。 ■取扱説明書をよくお読みのうえ、正しく安全にお使いください。ご使用前に「安全上のご注意」（4 ～ 5・30 ページ）を必ずお読みください。 ■保証書は「お買い上げ日・販売店名」などの記入を確かめ、取扱説明書とともに大切に保管してください。 ■転居や配水管の洗浄などで再据え付けする場合がありますので、取扱説明書（施工説明付き）を大切に保管してください。 ■本書に使用している写真・イラストは説明イメージのため、実際とは多少異なります。品番

保証書別添付

施工説明付き

●パナソニックは環境に配慮した製品づくりに取り組んでおり、再生材の使用を推進しています。樹脂の再生材を使用すると樹脂部品に黒いすじ等が入る場合がありますが、性能・強度等には影響ありません。

(2)

3

2 確認と準備

使い方

お手入れ

必要なとき

NA-FA80H3をお買い上げのお客様へ ●本書は、NA-FA90H3を元に説明しています。 ●洗濯・脱水容量は、 NA-FA90H3は9.0kg、 NA-FA80H3は8.0kgのため、水量・所要時間が異なりますが、使い方は同じです。

確認と準備

安全上のご注意

4 使用上のお願い

5 各部の名前／付属品

6 お使いの前に

8

・運転中にふたを開けたいとき・風呂水を使うとき・洗濯容量の目安

9

・エコナビ・自動槽洗浄

洗濯の流れ

10 コースを選ぶ

洗濯物や汚れに合わせてコース選びを！

12 洗濯物の確認と準備

13

・洗濯できないもの・汚れがひどいものは、前処理を・デリケートな下着・小物類などは、洗濯ネットに・色落ちしやすいものは、分け洗いを・衣類の傷み、排水不良や故障を防ぐために・かさばるものや浮きやすいものは、最初に入れて上から押さえる ●コース別の確認と準備・毛布（毛布／ふとん／カーペットカバー）・おうちクリーニング／ソフト脱水 14

洗剤・柔軟剤の入れ方

・洗剤などを入れるタイミング・使用量の目安

16 使い方

いつものお洗濯

18

・おまかせ／すすぎ1回／スピードお好みの設定を選ぶとき（風呂水や予約など）

いろいろなお洗濯

20

・わたし流（設定内容の記憶）／泥汚れつけおき／毛布（毛布／ふとん／カーペットカバー）／おうちクリーニング／ソフト脱水／個別洗濯（洗い／すすぎ／脱水）

衣類を送風乾燥する

22 便利な機能・使い方

23

・終了ブザー音を消す／チャイルドロックする／のりづけする

設定を変更する

23

・すすぎの種類を選ぶ／からみほぐしをしない／エコナビ運転をしない

お手入れ

お手入れする

24

・糸くずフィルター／洗剤ケース／給水フィルター／風呂水フィルター／本体／排水口・洗濯・脱水槽（送風乾燥 / 槽洗浄）／風呂水吸水ホース 26

必要なとき

施工のしかた

施工は、お買い上げの販売店か施工業者で！

28

・試運転する 31

困ったときは

仕上がりが気になるとき

黒ずみ・色移り・傷みなど

32 よくあるお問い合わせ

33

・音が気になる・洗える？洗えない？（ベッドパッド、レースのカーテンなど）

故障かな？

34 エラー表示が出たら

36

コース運転内容……… 37 ・すすぎの種類など仕様……… 38 保証とアフターサービス……… 39 別売品……… 裏表紙

(3)

5

4 確認と準備

安全上のご注意

必ずお守りください

警告

「死亡や重傷を負うおそれがある内容」です。

注意

「軽傷を負うことや、財産の損害が発生するおそれがある内容」です。人への危害、財産の損害を防止するため、必ずお守りいただくことを説明しています。

■誤った使い方をしたときに生じる危害や損害の程度を区分して、説明しています。

■電源プラグやコード、アースについて

警告

火災や感電、

けがを防ぐために

注意

防水性のシートや衣類は、「洗い」

「すすぎ」

「脱水」をしない

（脱水中に激しい振動や転倒によるけが、本体・壁・床などの損壊、洗濯物の損傷、水漏れ被害などのおそれ） ●雨ガッパ、サウナスーツ、ウェットスーツ、おむつカバー、寝袋、スキーウェア、自動車などのカバー、防水シートなど

次のことをしない

●本体の下に手足を入れない。（手足を切るおそれ）床面とのすき間が大きい場合は、当社専用の全自動専用設置台（別売：NSD-8）をお使いください。 ●上にのぼったり、重い物を置かない。（変形・破損によるけがのおそれ） ●50℃以上のお湯を洗濯・脱水槽に直接入れない、給湯機器とつながない。（プラスチック部品の変形や傷みによる感電・漏電のおそれ）

アースを取り付ける

（漏電時に感電のおそれ） ●アース工事は必ず販売店に依頼してください。（工事費は本体価格に含まれません）アース線接続

水漏れやけがなど

を防ぐために

異常・故障時には直ちに使用

を中止し、電源プラグを抜く

（発煙・発火、感電のおそれ） ●電源を入れても運転しないことがある。 ●電源プラグにほこりや湿気がたまっている。 ●運転中、異常な音がする。 ●焦げくさい臭いがする。（すぐに販売店へ点検・修理を依頼してください）異常・故障例

使用上のお願い

まず据え付け

状態の点検を

水漏れや排水異常などの問題があるときは、

お買い上げの販売店または施工業者に

お問い合わせください。

故障や破損、誤動作を防ぐために、

次のことを守る

●本体（特にふたや操作部）に洗剤や柔軟剤などが 付いたときは、すぐに絞ったタオルなどで拭き取る。 （印字のはがれ、樹脂の傷みや金属の腐食の原因）特に濃縮液体洗剤が樹脂部に付くと、樹脂が割れるおそれがありますのでご注意ください。 ●洗剤は入れ過ぎない。（すすぎが不十分になったり、泡が飛び散り床面をぬらす原因） ●洗濯物は入れ過ぎない。（破れたり、樹脂部を傷つける原因） ●運転中は上に物を置かない。（振動による落下、誤動作の原因） ●テレビ、ラジオなどの家電製品を近づけない。（映像の乱れ、雑音の原因） ●直接、洗濯・脱水槽に給水するときは、その場を離れない。（水があふれる原因） ●本体上面に磁石など磁気を帯びたものを近づけない。（誤動作のおそれ） ●クレンザー、シンナー、ベンジン、アルコール、灯油などで本体を拭かない。（特にふたはアクリル樹脂を使用しているため、アルコール系の有機溶剤を使用すると変色するおそれ）

次のことを守る

（火災や感電のおそれ） ●定格15A・交流100Vのコンセントを単独で使う。（他の器具と併用すると発熱による火災の原因） ●電源プラグは根元まで確実に差し込む。 ●定期的にプラグを乾いた布で拭く。（ほこりがたまると湿気などで絶縁不良となり、火災の原因） ●長期間使わないときや、お手入れ時は必ず抜く。

次のことをしない

（火災や感電のおそれ） ●傷つけない、加工しない、無理に曲げない、ねじらない、引っ張らない、重い物を載せない、束ねない、熱器具に近づけない。 ●ぬれた手で抜き差ししない。 ●コードを持って抜かない。 ●コードや電源プラグが傷んでいるときや、コンセントの差し込みが緩いときは、使用しない。（販売店へ修理を依頼してください）

絶対に分解・修理・改造しない

（発火・異常動作によるけがのおそれ）

風呂水吸水で、水以外（灯油、

ガソリンなど）は吸わない

（爆発・火災のおそれ）

火気を近づけない

（火災のおそれ） ●蚊取り線香、タバコ、ローソクなど洗濯物などを取り出すときは…

洗濯・脱水槽が完全に止まるま

で触らない

（緩い回転でも衣類などが手に巻きついてけがのおそれ）

引火性のものや、それらが付

着した衣類などを絶対に入れ

たり近づけたりしない

（爆発や火災のおそれ） ●灯油、ガソリン、ベンジン、シンナー、アルコールなど

子供に洗濯・脱水槽の

中をのぞかせない

（洗濯・脱水槽の中に落ちておぼれたり、けがをするおそれ） ●近くに乗りやすい台などを置かない。 ●子供など不慣れな方だけで使わせない。洗濯・脱水槽

水をかけない、水場や湿気の多

い場所に置かない

（感電・漏電火災のおそれ） ●浴室（湿気が多い） ●ベランダ（風雨にさらされる） ●お手入れ

■洗濯・脱水槽や本体について

_{運転前に確認する}

_{（水漏れのおそれ）} 運転終了後は、必ず水栓を閉じてください。 ●水栓を開いて接続を確認。

風呂水を使うときは次のことを

守る

（P.8）（水があふれ出すおそれ） ●外すときは風呂水フィルター側から先に出す。 ●浴槽の水位面が本体より高くならないようにする。してはいけない内容です。実行しなければならない内容です。

■お守りいただく内容を次の図記号で説明し

ています。

(4)

7

6 確認と準備

アース線コード（電源コード） ●使用時に束ねないでください。電源プラグ給水ホース

各部の名前／付属品

運転を終了したい時間（何時間後）を

予約する

（P.18） ●1時間単位で設定できます。「すすぎ1回」、「スピード」コース 1〜24時間後「おまかせ」、「わたし流」、「毛布」コース 2〜24時間後 ●予約時は、粉石けんは使用できません。（P.16） ●予約ができないコースがあります。（P.12）

お好みで水量を変更する

（P.18）洗濯量に合った水量が自動設定されます。コースによっては選べない水量があります。（P.37） ●最大と最小の水量は、手動で選んでください。 ● を押すと、水量を表示部で確認できます。 ●水量表示は点灯しません。（NA-FA80H3は、表示が異なります）

洗い・すすぎ・脱水の

内容を変更する

●スタート後に変更するとき →「洗い」運転中に、「一時停止」を押すと変更できます。 ●「洗い」「すすぎ」「脱水」を単独で使用するときや、組み合わせて洗濯するとき（P.20）

電源を入/切する

●電源「入」後、10分以内にスタートしないと、自動で電源が切れます。 ●電源「切」後、下記の表示が出ているときは、すぐに電源が入りません。

自動槽洗浄をする

（P.9）点灯：設定あり（お買い上げ時は設定なし）点滅：動作中

スタート/

一時停止する

●運転中にふたを開けるときにも押します。（P.8）

コースを選ぶ

（P.12） ●5秒以上押すと、子供が勝手にふたを開けないようにする「チャイルドロック」の設定ができます。（P.23）

風呂水で

洗濯する

（P.18）点灯：ふたロック中（チャイルドロック中も点灯）エコナビ（P.9）スタート後、下記の内容が表示されます。進行中の行程が点滅（例：洗い）

残時間表示

（例）約30分

水量表示

（例）51L

洗剤量表示

（例）0.8杯 ●付属の給水栓つぎては、横水栓のみ使用できます。 ●横水栓以外（万能ホーム水栓など）のときは、別売の給水栓ジョイントか給水栓継手が必要です。（P.30）・指定以外で使用すると、水漏れするおそれがあり、保証の対象外です。・詳しくは（P.30）

付属品

横水栓万能ホーム水栓ふたロック部 ●くぼみに洗剤・柔軟剤・ボタン・硬貨などを入れない。（故障の原因）風呂水フィルター（1個）（1個）ホースハンガー給水ホース（1本：約0.8m）風呂水吸水ホース（1本：約4m）調節ゴムシート（黒2個：P.31）水準器（P.31）洗剤ケース（P.16）風呂水吸水口（P.8）外部排水ホース調節脚（P.31）糸くずフィルター（2か所）パルセーター洗濯・脱水槽

ふたを閉めたとき

ふた外部排水ホース（1本：伸縮式）給水栓つぎて（1個：給水ホースとセット、横水栓用）キャップ（1個：P.28）

操作部

表示部はすべて点灯したイメージで実際とは異なります。チャイルドロック中（P.23）「槽洗浄」で、ふたを開けて漂白剤または洗濯槽クリーナーを入れるときに表示（P.27）バランサー

(5)

9

8 確認と準備

ホースハンガーを本体

に取り付け、ホースを

掛けておく

（運転するときは、振動による音防止のため外す）

エコナビＱ&A

自動槽洗浄Ｑ&A

お使いの前に

エコナビ

自動槽洗浄

●ホースが垂れないようにする。（風呂水フィルターが浮いて吸水できない） ●引き戸などで挟まない。（ホースが破れる） ●①＋②を 1.4m 以上にしない。（吸水できない） ●巻いたまま使用しない。（吸水できない） ●本体より水位が高い状態にしない。（あふれる）洗濯時の水温が高いとき（約13℃以上）は、洗濯時間を短縮して運転を行います。（「おまかせ」コースのみ）すすぎ中の高速回転による水の勢いを利用して、洗濯・脱水槽に付着する洗剤カスや皮脂汚れなどを自動的に洗い流して黒カビを抑制します。（お買い上げ時は設定されていません）脱水洗い最終すすぎ「自動槽洗浄」を運転

■設定／解除方法

・エコナビ運転した場合、運転終了後、ランプが約10分間点灯します。 ●エコナビ運転をしない設定にする（P.23）

押す

：設定（点灯）　：解除（消灯）水位面 ① ② 風呂水_{フィルター} エコナビの効果エコナビ運転した場合としない場合の比較で、最大約6％消費電力量を削減（「おまかせ」コース・粉末合成洗剤使用の洗濯運転時の標準洗濯容量　9kg：約57Wh→約53Wh、 8kg：約55Wh→約51Wh）・標準洗濯容量は、JIS（日本工業規格）で規定された布地で乾燥状態の場合です。・衣類の容量により、消費電力量の削減率は異なります。 ●運転をスタートする前に設定してください。 ●「自動槽洗浄」を選べないコースがあります。（P.12） ●自動槽洗浄中は、ランプが点滅します。「自動槽洗浄」設定による黒カビ抑制の試験内容試験機関：（一財）日本食品分析センター試験方法：洗濯・脱水槽および外槽に取り付けた培地付着プレートの黒カビ抑制確認黒カビ抑制方法：「自動槽洗浄」による対象部分：洗濯・脱水槽および外槽試験結果：黒カビの発育なし試験成績書発行年月日：2014年3月19日試験成績書発行番号：第14004040002-01号運転中に、設定や解除はできるの？ ●できません。運転前のみ設定や解除ができます。設定した内容は記憶できるの？ ●設定した内容は、電源「切」後も記憶されます。「自動槽洗浄」は多く水を使用するの？ ●最終すすぎの水を使用するため、水の量は変わりません。運転時間は長くなるの? ●約1分長くなります。取れない汚れはあるの？ ●汚れの種類や程度によっては、洗い流せない場合があります。黒カビや臭いが発生したら、「槽洗浄」をしてください。（P.26）取り除いた洗剤カスなどが衣類に付着することはあるの？ ●ありません。最終すすぎの水と一緒に洗い流されます。「自動槽洗浄」が設定できないことはあるの？ ●「すすぎ」や「脱水」をなしに設定した場合は、設定ができません。また「自動槽洗浄」のみの設定はできません。

Q.

A.

Q.

A.

Q.

A.

Q.

A.

Q.

A.

Q.

A.

Q.

A.

エコナビが正しく検知しない、もしくは検知できないときは？ ●途中で衣類を追加したとき ●運転を一時停止したとき ●洗い時間やすすぎ回数、脱水時間などの変更や個別運転をしたとき ●洗濯・脱水槽に水をためて運転をしたとき運転条件や設置環境、水道水圧の変化などで、正しく検知できないこともあります。（運転に影響はありません）

Q.

A.

エコナビの状態をランプが光ってお知らせします。消灯通常の運転点滅エコナビ検知中点灯エコナビ運転洗濯中・素材などによって重さは異なります。

　　　　　　　洗濯容量の目安

（1枚当たりの重さの目安）

こんなことはしないで！

●ホースが短いとき延長用風呂水吸水ホース（別売）を使用する。 ●ホースが長いとき風呂水フィルター側を切る。

■取り付け方

■ふたの開け方

1

フックを押しながら

■取り外し方

準備：衣類は取り出しておく。（ぬれる原因）風呂水吸水ホース（付属）ホースホルダーを「カチッ」と音がするまで差し込む。風呂水吸水口

けがなどを避けるため、運転中はふたがロックされています。

付属の風呂水吸水ホースと風呂水フィルターを取り付けてください。お知らせ ●「チャイルドロック」を設定している場合は、運転をしなくてもふたは開きません。（P.23）お願い ●ロックを解除せずに、無理に開けないでください。（ふた破損の原因） ●運転中にふたがロックされないときは、直ちに運転を中止し、修理を依頼してください。

風呂水を使うとき

（約15秒後、「カチッ」とロックが解除されます）

押す

●再スタートは、ふたを閉め、再度押す。

運転中にふたを開けたいとき

ホースハンガー（付属）（左右取り付け可能）

風呂水フィルターを

浴槽から出し、排水

できる所に置く

1 ホースホルダーを取り

外し、ホース内の水を

抜く

2

3 ■風呂水ホース用Oリングが破損したとき

→販売店でお求めください。（裏表紙）・ホースホルダーの抜き差しが固いときは、風呂水ホース用Oリングを交換してください。風呂水ホース用Oリング

2

風呂水フィルター（付属）回しながら 500ｇ ●_●シーツ（綿100％）_{パジャマ上下（綿100％）} 200ｇ ●ワイシャツ（混紡） 400ｇ ●スカート（化繊） 150ｇ ●長袖肌着（綿100％） 300ｇ ●バスタオル（綿100％） 50ｇ ●_●靴下（混紡）_{ブリーフ（綿100％）}

(6)

11

10 確認と準備

●「自動槽洗浄」設定時

▼

からみ

ほぐし

自動槽洗浄

▼

洗い

※1

▼

すすぎ

※1

▼

脱水

※1 ※2 ② 洗濯物を入れ、水栓を開ける ① 衣類を仕分け・前処理をする（ 13ページ）

準備

す

る

電源

を

入

れ

る

ス

タ

ー

ト

す

る

　 ● 洗剤・柔軟剤の入れ方について（ 16ページ）

洗剤

を

入

れ

る

運

転

が

始

ま

る

ふ

た

を

閉

め

る

取

り

出

す

ブ

ザ

ー

が

鳴

っ

た

ら

終

了

洗濯物

を

干

す

● 糸くずフィルターを掃除するとき（ 24ページ）

お

手入

れ

す

る

洗濯の流れ

さあ、洗濯してみましょう

（例：4分）運転中は、脱水のランプが点滅し、残り時間が表示されます。

便利に使いこなす

■目的に合ったコースを選ぶときは

（P.12）

■

「風呂水」など、お好みの設定を選ぶときは

（P.18）

■すすぎの水を利用して洗濯・脱水槽に付着する洗剤カス

などを洗い流したいときは「自動槽洗浄」

（P.9）

まずは、ふだんの衣類

でチャレンジ！

入ボタンスタートボタンコースボタンエコナビ操作パネル ※1　個別洗濯するときは（P.20） ※2　お買い上げ時は設定されていません。洗濯のたびに ●エコナビ検知中は　　　　　ランプ点滅

からみほぐしについて

脱水終了後、衣類のからみを低減するため、からみほぐしをします。コース「おまかせ」、「わたし流」、「すすぎ1回」「泥汚れつけおき」容　量 _{（NA-FA90H3）}約1〜5kg _{（NA-FA80H3）}約1〜4.5kg 約1〜3kg 運転時間容量に応じて約2分または約4分約2分 ●「水量」を変更すると、からみほぐしは行いません。 ●「からみほぐし」をしない設定にする（P.23）（P.9）

(7)

13

12 確認と準備

コースを選ぶ

ふだんの

衣類

日常のお洗濯に

▲

おまかせ

（P.18）

9

kg

8

kg ● ● ● 自分だけのコースを作る

▲

わたし流

（P.20）「すすぎ 1回」対応液体洗剤で洗う _日常のお洗濯に

▲

すすぎ1回

（P.18）軽い汚れをスピーディーに

▲

_スピード

_（P.18）

₃

_kg

₃

_kg _● _ー _● 泥汚れをしっかり洗濯

▲

泥汚れつけおき

（P.20）約2倍の洗剤（P.17）を入れ、高濃度洗濯液で洗います。汚れが溶け出た洗濯液を排水してから、もう一度給水して時間をかけて泥汚れを落とします。途中で排水することで、汚れの再付着も防ぎます。

3

kg

3

kg ● ● ー

毛布・ふとん

など

毛布・ふとんなどのお洗濯に

▲

毛布

（P.20）

4.2

kg

4.2

kg ー ● ●

デリケート

な衣類

大切な衣類をやさしく

おうち

クリーニング

（P.20）溶剤を使用するドライクリーニングとは異なり、やさしく水洗いします。

2.8

kg

2.4

kg ーーー衣類をやさしく洗い、さらに脱水シワを抑える

▲

_{ソフト脱水}

_（P.20）

空気の流れ

で乾燥

化繊の衣類

▲

送風乾燥

（P.22）

2

kg

2

kg ーーー

洗濯・脱水槽

のお手入れ

黒カビ・臭いの予防／除去に

▲

槽洗浄

送風乾燥

（P.26）ーーーー

▲

コースの種類容量の上限お好みの設定 NA-FA_90H3 NA-FA_80H3 自動槽洗浄風呂水予約

洗濯物や汚れに

合わせてコース

選びを！

洗濯物の取扱い絵表示を確認してください。（傷み・穴あきの原因となるため）色落ちした染料が白物に移ると、黒ずみの原因になります。

■色落ちの確認のしかた

液体中性洗剤などの原液を浸した白い布で、目立たない所をこする。 →色が付いたら分け洗いをしてください。

色落ちしやすいものは、分け洗いを

洗濯物の確認と準備

わた、スポンジ、ビーズなどを使用した座ぶとんやクッション、枕類（傷み、故障の原因）皮革、毛皮製品（形くずれの原因）絹、レーヨン、キュプラ製品（混紡品）（変色、形くずれの原因）防水性のシートや衣類（傷み、故障の原因）裏がウレタン、ゴム製、大型や厚手のマット類（傷み、故障の原因）ほかにも… ●衣類以外（紙おむつなど） ●強ねん糸使いの生地（ちりめんなど） ●和服、和装小物

洗濯できないもの

汚れがひどいものは、前処理を

ひもなどは結ぶ。ペットの毛や髪の毛、砂などはブラシで取る。毛羽立ちやすいものは裏返す。フリース素材は、一度に 3 〜 4 枚程度にする。金属片、硬貨などは取り除く。ボタンは留め、ファスナーは閉める。水に浮きやすい衣類の例 ●靴下やハンカチなどの小物類 ●はっ水加工品 ●細かい目のネットに入れたもの衣類の飛び出しを防止します。

■給水後…

一時停止させ、上から軽く手で押さえる。（水を十分に含ませる）　かさばるものや浮きやすいものは、　

最初に入れて上から押さえる

衣類の傷み、排水不良や故障を

防ぐために

●フリースなど化繊 100% あるいは混紡のもの ●ジャンパーなど表地や裏地が化繊 100% のもの ●形くずれするもの（ジャケットやネクタイ、ワンピースなど） ●シワ、エンボス加工をしたもの ●毛だおれするもの（ベルベットなど）・カーテンの洗濯は、取扱い絵表示に従ってください。（ファスナーの金具はカバーに収めておく） ●ブラジャー（ワイヤー入りは、市販の「ブラジャー専用ネット」に入れてください） ●小物類（靴下やハンカチなど）やストッキング ●レース付きの衣類やランジェリー

デリケートな下着・小物類などは、洗濯ネットに

衣類を傷めたり、小物類がすき間から機器内部に入り込み、排水異常の原因になります。

えり、そで汚れは…

→えり、そで用洗剤を塗る。

シミ汚れは…

→シミ汚れ用洗剤か酸素系液体漂白剤を塗る。（血液、紅茶、ジュースなどのシミは、水で前洗いする）

泥汚れは…

→部分汚れ用洗剤か浴用石けんを塗り、もみ洗いする。浮きやすいものかさばるもの

(8)

15

14 確認と準備

洗濯物の確認と準備

毛布など

毛布以外、

ふとんやカーペットカバー、電気毛布は

洗濯キャップが必要です！

（別売：裏表紙） ●洗濯キャップなしで洗うと、ふとんなどが損傷し、本体が故障するおそれがあります。（この場合の故障は、保証の対象外です）

毛布コース

（毛布／ふとん／カーペットカバー）

毛布

ふとん

カーペットカバー

_{（パナソニック製）}

■化繊100％／

綿100％

●4.2kg以下（シングルサイズの綿毛布は、3枚まで）重さの目安 ●マイヤー毛布： •ダブル約4.2kg •シングル約3kg ●タフト／綿毛布： •シングル約1.4kg 洗濯キャップが必要　　

■羽毛

（ダウン／フェザー） ●中わた1.3kg以下（2枚のときは、各0.6kg以下） ●洗濯後、臭いの残る羽毛ふとんは、洗えません。 →目立たない所に水を付けて絞り、確認する。

■化繊

（ポリエステル／アクリル） ●中わた1.5kg以下（2枚のときは、各0.7kg以下） ● 表示付き ●サイズ1～2畳以下（種類によっては洗えないものがあります） ●裏面がゴム製のものは、洗えません。 ●洗濯ネットは不要です。（説明書に指示がある場合も不要）（カーペットカバーは、裏面を内側に）（毛布は、幅約 40cm になるように） 2枚のとき両端部を下に（脱水時の飛び出し防止）

ふとんの角から

少しずつ入れ込む

（中わたの空気を追い出すように入れる）

1 斜めに差し込む

洗濯キャップを

押して空気を

抜く

3

2 手前側をバラン

サーの下に押し

込み、ふち全体

をはめ込む

①2つ折りに ②3つ折りに ③縦2つ折りに ④M字に

入れにくいとき

①両端部をふた側にして置く ②下側の折り山を入れる ③もう一方の折り山を入れる（両端部を下に）

洗濯キャップの取り付け方

毛布・カーペットカバーの入れ方

ふとんの入れ方

バランサーバランサー洗濯キャップをバランサーより下へ手前が外れる ●洗濯キャップからはみ出さない。（破れる原因） ●ふとんなどを挟まないようにする。洗濯キャップ ●上記の表示があっても、洗濯できないもの（P.13）や、取扱い絵表示のないもの、素材不明のもの、色落ちするものは洗わないでください。

ふとんの干し方

形を整え、よく晴れて乾燥した日に、風通しの良い日陰でつり干しする。 ●途中、表・裏を返して均等に乾かす。 ●ある程度乾いたら、中わたの片寄りを軽く手でたたいて均一にならす。

洗えるもの

いずれかの表示がある、毛布やふとん、カーペットカバー ●取扱い絵表示のないもの、防水性のものは洗わないでください。 ●洗える電気毛布については、その説明書に従ってください。平らになるように、重ねて入れる

■こんなものには前処理を！

●糸くずが付きやすいものは、裏返す。 ●えり、そでなどの皮脂汚れやほこり、泥汚れは、蛍光剤無配合の洗剤を塗り、毛の柔らかいブラシで軽くたたいて落とす。 ●プリーツは、糸で留める。 ●色の濃いボタンは、ラップで包む。

洗えるもの

衣類の干し方

脱水シワや形くずれを抑えたいときは、

「ソフト脱水」コースで！

ニット製品などは、

つり干し

編み目のザックリしたニットなどは、

平干し

シワが気になるシャツやブラウス、スラックスなどは、

ハンガー干し

（ニット製品はハンガー干しをしない）

おうちクリーニング／ソフト脱水コース

表示がある、セーターやブラウスなど表示がある、ウォッシャブルスーツや薄手のブラウスなど

■取り外すとき

①奥側を押し下げる ②引き抜く

さらにきれいに…

●淡色や白色のもの、毛やナイロンのもの→日陰干しする。 ●ニットや新合繊など →手で軽くたたいてシワを伸ばし、形を整えて干す。

1 折りたたむ

2 洗濯・脱水槽に入れ、軽く押さえる

タオルを巻いて、肩幅に合わせる平干し用のネットや、木製以外の風呂ふたなど

デリケートな衣類

または完成イメージまたは ●「おうちクリーニング」コースより低速脱水するため、干すときに水がしたたることがあります。気になる場合は、脱水時間を「3分」にしてください。

衣類の入れ方

■1回で洗える

容量の目安

●衣類が縮んだときは（P.32） ●1枚当たりの重さの目安（P.8） NA-FA90H3 NA-FA80H3 水量容量水量容量 51L 2.8kg 48L 2.4kg 45L 1.6kg 42L 1.4kg 35L 0.4kg 35L 0.4kg

(9)

17

16 確認と準備

洗剤・柔軟剤の入れ方

衣類の量に合わせて… 洗剤量・水量が表示される。

衣類を

入れて

……▼

1 下の表を参考に、

洗剤などを入れる

2

「おうちクリーニング」、「ソフト脱水」、「毛布」コースでは洗剤量は表示されません。杯 L 粉末液体柔軟剤洗剤ケース仕切りの手前に入れる

① ぬるま湯（約30℃）でよく溶かす

●かき回しながら、少しずつ入れる。（固まったり、粉が残らないように） ●使用量は、容器の記載に従う。

②洗濯・脱水槽に洗剤液を入れ、洗濯する

●すすぎは十分にする。（合成洗剤に比べ衣類に残りやすいため、黄ばみや石けんの臭いの原因） ●入れ過ぎたり、低温の水に直接入れない。（完全に溶けない石けん分や石けんカスがホースや槽の内側に付着し、浮き上がって衣類を汚す原因） →洗濯槽クリーナーで、洗濯・脱水槽を洗う。（P.26） ●予約時は粉石けんを使用しない。（固まる原因）約5L ・粉石けん約500ml ・液体石けん

洗剤などを入れるタイミング

■「泥汚れつけおき」コースのとき

45 L

約3kg以下ー 66g 83g 116g 33ml 50ml 66ml 83ml

ー

11ml 15ml 30ml ー _約3kg以下

42 L

62_g 77_g 108_g 31_ml 46_ml 62_ml 77_ml

ー

10_ml 14_ml 28_ml 合成洗剤柔軟剤漂白剤粉末液体液体中性洗剤おしゃれ着用・アタック・アタックリセットパワー・トップ・ボールド・アリエール _すすぎ 1回用・アタックＮｅｏ・ナノックス・遠心力 21 ・トップ・アリエール・アタック・アクロン・エマール・ふんわりソフラン・・レノア香りとデオドラントのソフラン・ハミング・ワイドハイター E X ・ブライト W 洗濯水量 30L に対して 20g 25g 35g 10ml 15ml 20ml 25ml 40ml 7ml 10ml 20ml

58 L

約9kg以下約8kg以下

55 L

40g 50g 71g 20ml 30ml 40ml 50ml 81ml 13ml 18ml 37ml

51 L

約9kg以下ー 37g 47g 65g 19ml 28ml 37ml 47ml 75ml 12ml 17ml 34ml

48 L

約7kg以下約8kg以下

48 L

₃₁ g 39g 54g 15ml 23ml 31ml 39ml 62ml 10ml 14ml 28ml

45 L

約5kg以下

45/42 L

約4.5kg以下

40 L

約3kg以下約2.5kg以下

38 L

28g 35g 49g 14ml 21ml 28ml 35ml 56ml ml9 13ml 25ml

35/29 L

約1kg以下

35/29 L

約1kg以下 21g 27g 37g 11ml 16ml 21ml 27ml 43ml ml7 10ml 19ml

22 L

約0.3kg以下約0.3kg以下

22 L

16g 20g 28g ml8 12ml 16ml 20ml 32ml ml5 ml7 15ml

使用量の目安

（2015年10月現在）洗剤量表示（杯） NA-FA90H3 NA-FA80H3 水量表示洗濯量石けんの使用量は、容器の記載に従ってください。合成洗剤：洗剤量表示または水量表示に合わせて入れる。柔軟剤／漂白剤：水量表示に合わせて入れる。

石けん

（粉末／液体）

お願い ●上記以外の洗剤の使用量は、容器の記載に従ってください。洗剤量表示は、水30Lに対して 20g使用する粉末合成洗剤の同梱スプーン（すりきり1杯約 47g）を基準にしています。 1杯の計り方お願い ●本体（特にふたや操作部）に洗剤や柔軟剤などが付いたときは、すぐに絞ったタオルなどで拭き取ってください。（印字のはがれ、樹脂の傷みや金属の腐食の原因）特に濃縮液体洗剤が樹脂部に付くと、樹脂が割れるおそれがありますのでご注意ください。 ●重曹は使用しないでください。（故障の原因） ●洗剤を投入したあとは、洗剤ケースをきちんと閉めてください。お知らせ ●液体の洗剤や漂白剤および柔軟剤の投入口は、サイフォン構造のため水が残ります。さらに、結露や柔軟剤のこびりつきによっては残る水が増えます。気になる場合はケースを外し、水を捨てる・拭き取るなど、お手入れしてください。（P.24） ●予約時に、ケースがぬれていたら拭く。（洗剤・漂白剤が残る原因）

粉末

合成洗剤／漂白剤

●漂白剤は「おうちクリーニング」、「ソフト脱水」コースには使用しない。 ●塩素系漂白剤は洗剤ケースに入れない。・10倍の水で薄め、洗濯・脱水槽に直接入れる。（衣類をよけて入れる）・予約時は使用しない。（長時間の放置で金属が腐食、故障の原因）・色柄物には使用しない。（色落ちの原因） ●液体洗剤と液体漂白剤を同時に投入する場合でも、「これ以下」の位置（約118ml）を超えない。（流れ出てしまい、予約時は色落ちする原因）

液体

合成洗剤／漂白剤

最終のすすぎ時に、自動投入される。 ●「これ以下」の位置（約55ml）を超えたり、ケースを勢いよく閉めたりしない。（柔軟剤がすぐに流れ出て、効果がなくなります） ●分離・固化したものは使用しない。（柔軟剤が残る原因） ●固まりやすいため、入れたまま長時間（12時間以上）放置しない。 ●薄めると固まるものもあるため、容器の記載に従う。 ■濃縮タイプのとき別の容器でよく混ぜてから入れる。（柔軟剤が残る原因）柔軟剤同量の水

柔軟剤

(10)

19

18 使い方

お願い ●風呂水を使用するときも、水栓は必ず開けてください。（バスポンプ内に水道水をためて呼び水にするため）お知らせ ●おやすみ中に運転するときは、「おまかせ」コースを予約設定すると、音を抑えられます。

▼

1

電源を

入れる

2

コースを

選ぶ

（P.12）

3

スタート

する

4

表示に合わせて

洗剤を入れる

（P.16）

5

ふたを閉める

おまかせ

コース

すすぎ1回

コース

スピード

コース

（容量：3kg 以下） ●水が入り、洗濯が始まる　↓ ブザーが鳴ったら終了（衣類を取り出す）

準備

①水栓を開ける

②洗濯物を入れる

●「すすぎ1回」、「スピード」コースは、すすぎ1回対応液体洗剤を使用してください。（すすぎが不十分になる原因） ●選んでいる内容が点灯します。（例）「おまかせ」コースの場合

必要なら

漂白剤・柔軟剤

も入れてね！

お好みの設定を選ぶとき

「水量」を変更するとき

●「洗い」終了までの間、変更できます。

「風呂水」で洗濯するとき

（P.8） ●すすぎが1回以下のときは、「風呂水」の「すすぎ1」は選べません。 ●「風呂水」を選べないコースがあります。（P.12） ●スタート後は、変更できません。 ●風呂水がなくなったり吸水できないときは、約6分後に水道水に切り換わります。洗い（風呂水）洗い（風呂水）すすぎ 1 （水道水）すすぎ 1 （風呂水）すすぎ 2 （水道水）（水道水）すすぎ 2 「風呂水」の設定内容と流れ

何時間後に終了させるかを選ぶとき

（P.7） ●スタートして約2分後に「予約」以外の表示は消灯します。 ●予約中に押すと、内容を確認できます。 ●取り消しや変更はを押す ●コースを選んだあと、などが　設定できます。

いつものお洗濯

洗剤量を表示（約10秒）水量を表示（約5秒）洗濯量を計測（約10秒、パルセーターが回転） ↓ ↓ お好みの設定を選ぶとき

2 3 1

お知らせ ●スタート後は、「コース」を変更できません。

(11)

21

20 使い方

▼

1

電源を

入れる

2

コースを

選ぶ

（P.12）

3

スタート

する

4

表示に合わせて

洗剤を

入れる

（P.16）

5

ふたを閉める

●洗濯が始まる　↓ ブザーが鳴ったら終了（衣類を取り出す）

わたし流

コース

お好みの設定を記憶できます。同じ設定で運転したいときに便利です。

泥汚れ

つけおき

コース

毛布

コース

洗える毛布やふとん、カーペットカバーの入れ方については（P.14）

おうち

クリーニング

コース

ソフト脱水

コース

洗える衣類や入れ方、容量の目安については（P.15）

個別洗濯

洗い／すすぎ／

脱水

洗い時間やすすぎ回数、脱水時間をお好みに変えたり、「脱水」のみなどをするときに。（記憶はしません） ●「予約」、「水量」は記憶できません。 ●脱水が足りない場合は、「おうちクリーニング」または「ソフト脱水」コースで「脱水」のみ（3分）の運転を追加する。 ●縮んでしまったとき（P.32） ●衣類の干し方（P.15） ●ふとんの干し方（P.15） ●水道水（30℃以下）を使用してください。（お湯や風呂の残り湯は使用しないでください） ●「予約」は使用できません。を選ぶ

準備

①水栓を開ける ②洗濯物を入れる

いろいろなお洗濯

または ●「風呂水」、「予約」は使用できません。を選ぶ

▼

●「すすぎ」や「脱水」からスタートする場合、 →洗濯・脱水槽に水があるときは排水から、ないときは脱水から始まります。 ●乾いた衣類は、平らになるように入れる。（飛び出して本体と接触し傷むことがあるため） ●必要に応じて洗剤を入れる（P.16）　　↓ ブザーが鳴ったら終了（衣類を取り出す）運転内容を選ぶ ●コースを選んだあと、個別に切り換えることもできます。・つけおき中は、洗い時間「15」が点滅を選ぶ →運転内容を選ぶ ●1回に洗える容量の目安 NA-FA90H3 NA-FA80H3 水量容量水量容量 45L 3kg 42L 3kg ・1枚当たりの重さの目安（P.8） ※つけおきとかくはん洗いをくり返します。 ●色落ちするものは洗わないでください。 ■こんな使い方ができます ●洗濯・脱水槽に水をためるときや洗濯液を2度使用する（洗濯液が残る） ●分け洗いする ●洗ったものをすすぐとき（すすぎ液が残る） ●洗ったものを脱水する、洗濯・脱水槽内の水を抜く ●洗ったものをすすぎ・脱水する ●すすぎ液を再利用する（すすぎ液が残る） ●高濃度洗濯液で洗う（約3分）　　↓ つけおき※_{（約35分）} 　　↓ 約半分だけ排水し、再給水　　↓ 　洗い、すすぎ、脱水・液体洗剤羽毛ふとんやカーペットカバーは、液体中性洗剤を使用する。 ●給水後一時停止させ、上から押さえる（毛布は水をはじきやすいため）・おしゃれ着用　液体中性洗剤（毛・絹用）・お勧め洗剤「遠心力21」（別売）上記の洗剤以外は使用しないでください。（洗剤の溶け残りや衣類が傷む原因）セーターなどが浮き上がるときは、給水後一時停止させ、上から押さえる ●低速でやさしく脱水 ↓ 運転終了後は、すぐに衣類を取り出す（シワや色移りを防ぐため）お知らせとを選ぶ

(12)

23

22 使い方

乾かせるもの

乾かせないもの

衣類を送風乾燥する

準備

①脱水後の洗濯物をほぐして入れる ②ふたを閉める化繊の衣類ほかにも… ●防水性のもの　　●色落ちしやすいもの　　●シワが気になるもの

洗濯・脱水槽の回転を利用して空気の流れを作り、送風で水分を飛ばします。

（ヒーターを使用した乾燥ではありません） ●所要時間：3時間 ●容量：2kg以下

▼

1

電源を

入れる

2

「送風乾燥」

を選ぶ

3

スタート

する

送風乾燥

コース

（3 時間）

を選ぶ・フリース（約500g）

■洗濯の容量の目安

・トレーニングウェア・下（約350g）・ブラウス（約150g）・トレーニングウェア・上（約500g）わた入り・毛布・マット・ふとん・カーペットカバー（傷み、故障の原因）いずれかの表示があるもの（傷みの原因）ヨワクウールの衣類（縮み、毛が抜ける原因）・残り90分になると、残時間を表示します。 ●送風乾燥が始まる　　↓ ブザーが鳴ったら終了（シワを抑えるため、すぐに衣類を取り出す）お知らせ ●タイマー式のため、乾き具合に関係なく終了します。（生乾きのときは、再度運転してください） ●衣類の量や種類・気温・湿度・設置環境によって生乾きやシワになることがあります。（ヒーターを使用しないため、衣類の温度が低く、乾いていても乾いていないと感じる場合があります） ●ボタン・ファスナー付きの衣類は、洗濯・脱水槽と接触して異音がすることがあります。 ●衣類をほぐすため、約30分ごとにかくはん運転します。

3 1

2

運転中：点滅 ※（）内はNA-FA80H3の水量です。

便利な機能・使い方

設定を変更する

■設定を始める前に…

1

2

3

電源を入れる「槽洗浄」を選ぶ 3秒以上押す

すすぎの種類

を選ぶ「おまかせ」、「わたし流」コース

4

種類を選ぶ ●すすぎの種類（P.37）

からみほぐしを

しない

設定にする「おまかせ」、「わたし流」、「すすぎ 1回」、「泥汚れつけおき」コース

4

5

（お買い上げ時）からみほぐしするからみほぐししない押すが点灯設定を選ぶ

エコナビ運転を

しない

設定にする

4

5

（お買い上げ時）エコナビ運転するエコナビ運転しない押す「洗い」のが点灯設定を選ぶ

便利な機能

終了ブザー

音を消す

運転終了時のブザー音を消します。電源「切」の状態でを押しながらを押し、そのままを3秒以上押し続ける（ピピッと鳴り、設定完了）

チャイルド

ロックする

お子様の安全のため、ふたが開かないようにします。（運転終了後や電源を切っても開きません）

1

2

ふたを閉め電源を入れる（ピピッと鳴り、設定完了）5秒以上押す（点灯）（約5秒間表示）

便利な使い方

のりづけ

する

洗濯済みのシーツ・ふとんカバー類などののりづけに（容量：2kg以下）

1

2

3

4

水栓を開けて衣類を入れ、電源を入れる「おまかせ」を選ぶ ●「洗い」3分、「脱水」1分を選ぶ。ふたを閉めスタートする洗濯・脱水槽に水がたまったら一時停止する

5

6

7

洗濯・脱水槽に洗濯のりを入れる ●のりの使用量は、容器の記載内容に従う。ふたを閉め再スタートする ↓ ブザーが鳴ったら終了すぐに衣類を取り出し洗濯・脱水槽に付いたのりを洗い落とす ●何も入れず、「おまかせ」コースの水量「51L（48L※）」以上で運転する。

設定完了

「ピー」と6回鳴り表示

押す

●設定内容は電源を切っても記憶されています。（元に戻すときは、同じ操作をする） ●設定完了後、約10秒は電源が入りません。点灯表示「ピピッ」と鳴り ■解除するときは同じ操作をする。（ピピッピピッと鳴り、解除完了）お知らせ ●設定中は、電源を入れるたびにを約5秒間表示します。 ●運転中に一時停止するとを表示します。 ■解除するときは同じ操作をする。（ピピッピピッと鳴り、解除完了）（消灯）お願い ●化学合成のり（酢酸ビニール系）以外は使用しないでください。ためすすぎ（滝すすぎと節水すすぎ→ためすすぎ） ●エコナビ運転は、しない設定になる。（お買い上げ時）「すすぎ（種類）」（P.37）の内容

(13)

25

24 お手入れ

お手入れする

糸くずフィルターなど

本体

柔らかい布で拭く

●ひどい汚れは、台所用中性洗剤を付けて拭く。（クレンザー、シンナー、ベンジン、アルコール、灯油などを使用したり、直接水をかけない）

風呂水フィルター

1

風呂水フィルターA

を左に回して外す

2

水洗いする

_● ゴミを取る。

風呂水の吸水が悪くなったら…

お願い ●風呂水フィルターを外したまま使用しないでください。（糸くずなどが詰まり、故障の原因） ●風呂水フィルターBの目詰まりや汚れがひどいときは、販売店でお求めください。（別売：裏表紙）

A

Ｂ

C

●もみ洗いする。ブラシなど

■取り付け方

C → B → Aの順に取り付ける。 ●目印を合わせると、外れる。風呂水フィルターA 風呂水吸水ホース

排水口

月1回排水口の糸くずを取る

●放置すると、エラーU11・U13が出る原因。（P.36）お知らせ ●糸くずがたまりやすいときは、糸くずボックス（別売：裏表紙）をお勧めします。

洗剤ケース

1

手前に引き出してから

ななめ上に引き抜く

2

ケースとカバーを洗う

●洗ったあとは、柔らかい布で拭き、よく乾かす。

3

カバーを元に戻し、少し

ななめ上から差し込む

洗剤ケースが汚れたら…

洗剤ケースを外して水洗いする

カバー（取り外せます）

給水フィルター

水の出が悪くなったら

…

給水ホースを外して給水フィルターのゴミを取る

（水の飛び散り防止のため、手順どおりに！）給水フィルター

1

2

3

4

ナットを緩め、

ホースを外す

水栓を閉じ、

電源を入れる

ふたを閉め

スタートする

約50秒後、

_{電源を切る}

ナット給水ホース

糸くずフィルター

衣類に糸くずがつかないように…

糸くずフィルター（2か所）を外して糸くずを取る

洗濯のたびに

■フィルターが破損したとき

販売店でお求めください。（裏表紙）お願い ●フィルターを取り付けるくぼみに、ヘアピンや硬貨などを落とさないでください。 ●フィルターを外したまま洗濯しないでください。（衣類を傷める原因） ●取り外しにくいときは、洗濯・脱水槽を回す。 ●取りにくいときは、水につけて洗う。

1

上部をつまんで外す

2

網側を下にし、糸くず

フィルターを開け、

糸くずを取る

3

元どおりに取り付ける

●本体に確実に差し込まれているか確認する。

● ③

● ④

カチッ

● ①

● ②

●先に差し込む。網側排水口糸くず

(14)

27

26 お手入れ

お手入れする

洗濯・脱水槽

▼

準備

水栓を開ける（乾かす「送風乾燥」コースは開けない） ●衣類は入れないでください。

1

電源を

入れる

2

「送風乾燥」

か、

「槽洗浄」を選ぶ

3

ふたを閉め

スタート

する

4

ブザーが鳴り、が表示されたら

ふたを開け

洗濯・脱水槽に直接

漂白剤などを入れる

5

ふたを

閉める

黒カビや臭い

予防に…

乾かす

（週 1 回）

衣類用の塩素系

漂白剤で洗う

（月 1 回）

酸素系漂白剤や台所用塩素系漂白剤は、槽内に泡が残ることがあるため、使用しないでください。

発生したら…

衣類に

茶褐色・黒い

汚れが付いたら…

洗濯槽

クリーナー

で洗う

市販の界面活性剤入りの洗濯槽クリーナーは、泡立ちが多過ぎて洗濯・脱水槽から泡があふれるおそれがあります。当社の洗濯槽クリーナー（別売）は販売店でお買い求めいただけます。（裏表紙）

■洗ったあとは…

●石けんカスが出たら、拭き取る。 ●糸くずフィルターのゴミを取り除く。（P.24） ●送風乾燥が始まる（3時間）　　↓ ブザーが鳴ったら終了 ●約4〜5分、給水する。 ●約4〜5分、給水する。 ●つけおき洗い、すすぎ、脱水（約12時間）　　↓ ブザーが鳴ったら終了

風呂水をお使いのときは、風呂水吸水ホースも洗ってください。

フィルター ①風呂水吸水ホースを準備する ●フィルターを外し（P.25）ひもで束ねる。 ②水道水（約18L）に洗濯槽クリーナー（約200ml）を入れる ③ホースを入れて、空気を抜く ●5回以上回転させる。（ホース内を洗浄液で満たすため） ④10時間以上つけ込み、水道水ですすぐ ●すすぎが不十分な場合、衣類が漂白されるので、十分にすすいでください。

■洗う前に…

●洗濯槽クリーナーを準備する。（別売） ●十分に換気し、ゴム手袋を着ける。（刺激臭あり） ●糸くずフィルターのゴミを取り除く。（P.24）（石けんカスなどを回収するため）を選ぶを選ぶを選ぶ・衣類用の塩素系漂白剤（約200ml）「送風乾燥」による黒カビ抑制の試験内容試験機関：（一財）日本食品分析センター試験方法：洗濯・脱水槽に取り付けた培地付着布の黒カビ抑制確認黒カビ抑制方法：「送風乾燥」による対象部分：洗濯・脱水槽試験結果：黒カビの発育なし試験成績書発行年月日：2009年4月30日試験成績書発行番号：第209032183-001号「槽洗浄」による黒カビ抑制の試験内容試験機関：（一財）日本食品分析センター試験方法：菌液の生菌数測定黒カビ抑制方法：塩素系漂白剤による対象部分：洗濯・脱水槽試験結果：菌の減少率99.9％以上（自社換算値）試験成績書発行年月日：2009年2月20日試験成績書発行番号：第209011814-001号・洗濯槽クリーナー（1回分）風呂水吸水ホースも洗うときは、洗浄用に約200ml取り分けておく。お願い ●チャイルドロック設定中はが表示されますので、一度解除してから再設定してください。（P.23） ●市販の洗濯槽クリーナーを使うときは、容器の記載に従ってください。お知らせ ●「槽洗浄」コースは、を表示中にふたを開けない場合、10分ごとにブザーでお知らせし、 30分後に運転を開始します。

(15)

29

28 必要なとき

① 設置場所

を確認する

② 内部排水ホース

を付け換える

③ 外部排水ホース

を取り付ける

施工のしかた

お願い ●本体の下をカーペットなどでふさがないでください。 ●本体周辺には、糸くずなどが蓄積しないようにしてください。 ●本体の金属部が、家屋の金属板や流し台のステンレス板などと電気的に接触しないようにしてください。法令により義務付けられています。（法令：電気設備の技術基準の解釈）

お客様は施工しないでください

■ 左側に付け換えるとき

（後側に付け換えるときも、同じ要領です）

A部（右側）の接続口のネジを外す

ウライタを取り外す

ホースをA部からB部へ、折れない

ように付け換え、ネジで固定する

ウライタをネジ（6本）で固定し、

A部にキャップを付ける

●上部を、本体に確実に引っ掛ける。

1

2

3

4

●施工は、必ずお買い上げの販売店か施工業者にご依頼ください。 ●「施工のしかた」どおりに設置や接続、試運転をしないと、事故・損害を生じても当社は一切責任を負えません。 ●付属品を確認する（P.6）

■ 次のような場所を選ぶ

●凍結のおそれがない所 ●直射日光が当たらない所（故障・変形のおそれ） ●平らですべらない、しっかりした所（キャスター付きの台やブロックの上、大きく傾斜した床や弱い床、凸凹床は避ける）

■ 設置前に排水口を掃除する

（P.25） ●糸くずや異物による、悪臭やエラー表示の原因。（P.36）

警告

水をかけない、水場や湿気の多い場所に置かない（感電・漏電火災のおそれ）

■ 防水フロアーに設置する場合

●80mm以下の防水フロアーを使用する。 80mm以下防水フロアー（別売）

■ 壁から５cm 以上離す

（騒音防止のため） ●排水ホースを接続する壁側は、9cm以上離す。 ●排水場所に応じて、左側や後側に付け換えられます。（出荷時は、右側に付いています） ●付け換えない場合は、付属のキャップをB部（左側）に取り付けてください。ネジ（6 本）内部排水ホースネジ（右側）（後側）ウライタ A 部 ●作業がしにくいときは、上の段に付け換える。（下に置かない） A 部で外したネジホースのコック側は絶対に外さないでください。 A 部 _{B 部} キャップ（付属）（後側）接続口（左側）

■ 排水口に糸くずがたまりやすいとき／

掃除しにくいとき

糸くずボックスをお勧めします。（別売：裏表紙） ●取り付け方法は、真下排水ユニットの取付説明書をご覧ください。

■ 排水口が洗濯機の下にあるとき

真下排水ユニットをお買い求めください。真下排水ユニット（別売：N-MH1） ●排水口に直接ホースを入れない。（脱水時の振動によるホースの外れ・破れ・本体接触による異常音の原因）

ホースを引き回すとき

●途中の立ち上がりは10cm以下 ●延長用排水ホースの長さは 2ｍ以下 ●先端を水中に入れない 10cm以下 2m以下入れない

本体に接続する

ホースバンドを

奥までずらす

排水パイプに接続

する

1

2

3

●差し込みにくいときは、ホースの内側に洗剤液を付ける。先端部を直接、排水口に差し込むとき ●スリーブは、外さない。（水漏れの原因）約93cmまで伸びる排水パイプスリーブホースバンド ●伸ばすときは、手を添える。（水漏れのおそれ）

■ ホースの長さが足りないとき

別売の延長用排水ホースをお買い求めください。（1m：AXW2D-31　2m：AXW2D-32） ①延長用排水ホースを差し込むホースバンド外部排水ホース（付属）（別売）延長用排水ホース ②ホースバンドで固定する ●ホースの付け換え後、元に戻す。 5cm 以上 5cm 以上 5cm 以上 ①スリーブを外す ②ホース先端部を押さえてつぶしながらフックを抜く ③スリーブを付ける ④排水口に差し込み、引っ張っても抜けないことを確認するフック排水口

(16)

31

30 必要なとき

⑥ 電源・アース

を接続する

⑤ 水平

を確認する

⑦ 試運転

する

施工のしかた

（つづき）

水平調節は不要です。後ろが高いゴムシートを付ける高くする（前側）右が高いゴムシートを_付ける前が高いゴムシートを_付ける左が高い高くするゴムシートを付ける水準器気泡（中央にあること）お願い ●直付けユニット台（N-UD71）を使用するときは、乾燥機を取り付ける前に水平を確認してください。（取り付け後の再確認は不要）調節脚（底側）ゴムシート（2個付属）（前側）

警告

アース線接続アースを取り付ける（漏電時に感電のおそれ） ●アース工事は販売店に依頼する。（工事費は本体価格に含まれません）

■ゴムシートを取り付けて高くする

●5mm高くできます。●10mm高くできます。（重ねる） 5mm 10mm 電気衣類乾燥機の排水ホースを本機につなぐとき

水栓を開け、何も入れずにふたを閉める

と

を押しながら

を押す

を表示中（3秒以内）に

を押す

1

2

3

●洗濯・脱水槽に何も入れずに、「水漏れや異常音がないこと」「正常に排水すること」を確認してください。

■エラー表示が出たとき

（P.36）（運転を開始し、4〜5分後に自動的に終了） ●排水パイプがないときは、販売店でお求めください。（別売：AXW205-8020）本機 ①ラベル ①ラベルをはがす ②乾燥機の排水ホースを適当な長さに切る ③乾燥機の排水パイプに排水ホースをつないで本機にはめ込む ④乾燥機のホースホルダーでホースを固定する（本機のふたが当たらないように）お願いアース線（接地抵抗値100Ω以下）お願い ●電気設備技術基準に基づき、電気工事士がD種接地工事をしてください。 ●使用する電源回路に漏電遮断器がない場合は、取り付けてください。（法令による規定） ●ガス管や水道管、電話や避雷針のアース回路／漏電遮断器を入れた他の製品のアース回路には、接続しないでください。（法令等で禁止） ●設置場所の変更や転居のときは、アースを取り付け直してください。 ■アース端子がある場合 ■アース端子がない場合アース線接地棒（別売）（地面）アース端子

■調節脚で調節する

①緩める ②調節する高くするとき低くするとき ③締める（固定される） ●本体が水平になっていない場合は、高さを調節してください。

④ 給水栓つぎて・給水ホース

をつなぐ

●給水栓つぎて・給水ホースは、付属の新品を取り付けてください。（古いものを使用すると、水漏れの原因）給水ホース（付属）給水栓つぎて（付属）付属の給水栓つぎては横水栓用です。 ●付属の給水栓つぎてと下記の別売品以外は使用しないでください。（外れて水漏れするおそれ：保証の対象外） _横水栓

水栓の形状を確認する

●水栓の位置が本体設置面より低いとき ●給水口の直径が24mm 以上のとき大口給水栓つぎて別売： AXW12H-4130 壁ピタ水栓別売：CB-L6 分岐水栓を使用すると… 給水ホースの取り付けや取り外しが不要です。分岐水栓　別売：CB-A6 ■ 横水栓以外のときは下記が必要です万能ホーム水栓自在水栓ワンタッチ式水栓カップリング横水栓給水栓継手（オートストッパー付き）別売：AXW12H-J6 給水栓ジョイント（オートストッパー付き）別売：CB-J6 外す外す _外す外す

注意

ナットはしっかり締める（水漏れの原因）給水ホースは無理に折り曲げない（ホース折れのクセが付き、水漏れの原因）

■給水ホースの外し方

ホース内の水を抜きホースを外します。（水の飛び散りを防ぐため）

■給水ホースの長さが足りないとき

延長用給水ホースをお買い求めください。長さ 0.5ｍ 1ｍ 2ｍ 3ｍ 5ｍ品番 AXW1251_{− 250} AXW1251_{− 201} AXW1251_{− 202} AXW1251_{− 203} AXW1251_{− 205}

①水栓を閉じてふたを閉める ②電源を入れてスタートする ③約50秒後、電源を切る ④レバーを下に押し、カバーを押し下げたまま、ホースを外す

給水ホースを給水栓つ

ぎてにつなぐ

給水ホースを給水弁ネ

ジにつなぐ

3

2

①レバーを押し、カバーを押し下げたまま差し込む ②レバーのつめをツバに掛ける（外れると、水漏れの原因） ①ナットと給水弁ネジを水平に合わせる ②ナットを締める ●ぐらつきや緩みがないか確認する。ナット給水弁ネジつめレバー _カバーツバ

給水栓つぎてを水栓に

固定する

1

①ネジを緩める ②ネジ山が約4mm見えるまでA部を左に回す ③水栓につなぎ、ネジを均等に締める ④A部を右に回してしっかり締める（緩いと水漏れの原因） ●水栓の径が18mm〜24mmのときは、ネジを緩めてリングを外す。 _リング

DSCN4331

ネジ（4本） A部水栓ネジ山

全自動電気洗濯機

NA-FA90H3

NA-FA80H3

取扱説明書

全自動電気洗濯機

（家庭用）

保証書別添付

施工説明付き

3

2

確認と準備

使い方

お手入れ

必要なとき

もくじ

確認と準備

安全上のご注意

4

使用上のお願い

5

各部の名前／付属品

6

お使いの前に

8

おすすめ機能

9

洗濯の流れ

10

コースを選ぶ

12

洗濯物の確認と準備

13

洗剤・柔軟剤の入れ方

16

使い方

いつものお洗濯

18

いろいろなお洗濯

20

衣類を送風乾燥する

22

便利な機能・使い方

23

設定を変更する

23

お手入れ

お手入れする

24

必要なとき

施工のしかた

28

困ったときは

仕上がりが気になるとき

32

よくあるお問い合わせ

33

故障かな？

34

エラー表示が出たら

36

5

4

確認と準備

安全上のご注意

必ずお守りください

警告

注意

■誤った使い方をしたときに生じる危害や損害の程度を区分して、説明しています。

■電源プラグやコード、アースについて

警告

火災や感電、

けがを防ぐために

注意

防水性のシートや衣類は、「洗い」

「すすぎ」

「脱水」をしない

次のことをしない

アースを取り付ける

水漏れやけがなど

を防ぐために

_{運転前に確認する}

■お守りいただく内容を次の図記号で説明し

掛けておく
