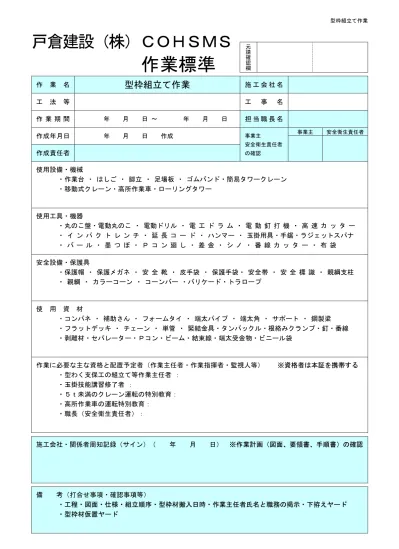

戸倉建設（株）ＣＯＨＳＭＳ
作業標準
請 確 認 欄作
業
名
型枠組立て作業
施 工 会 社 名
工
法
等
工
事
名
作 業 期 間
年 月 日 ～ 年 月 日
担 当 職 長 名
作成年月日
年 月 日 作成
事業主 安全衛生責任者 の確認 事業主 安全衛生責任者作成責任者
使用設備・機械
・作業台 ・ はしご ・ 脚立 ・ 足場板 ・ ゴムバンド・簡易タワークレーン
・移動式クレーン・高所作業車・ローリングタワー
使用工具・機器
・丸のこ盤・電動丸のこ ・ 電動ドリル ・ 電 工 ド ラ ム ・ 電 動 釘 打 機 ・ 高 速 カ ッ タ ー
・ イ ン パ ク ト レ ン チ ・ 延 長 コ ー ド ・ ハンマー ・ 玉掛用具・手鋸・ラジェットスパナ
・ バ ー ル ・ 墨 つ ぼ ・ Ｐ コ ン 廻 し ・ 差 金 ・ シ ノ ・ 番 線 カ ッ タ ー ・ 布 袋
安全設備・保護具
・保護帽 ・ 保護メガネ ・ 安 全 靴 ・ 皮手袋 ・ 保護手袋・ 安全帯 ・ 安 全 標 識 ・ 親綱支柱
・ 親綱 ・ カラーコーン ・ コーンバー ・バリケード・トラロープ
使 用 資 材
・コンパネ ・ 補助さん ・ フォームタイ ・ 端太パイプ ・ 端太角 ・ サポート ・ 鋼製梁
・フラットデッキ ・ チェーン ・ 単管 ・ 緊結金具・タンバックル・根絡みクランプ・釘・番線
・剥離材・セパレーター・Ｐコン・ビーム・結束線・端太受金物・ビニール袋
作業に必要な主な資格と配置予定者（作業主任者・作業指揮者・監視人等） ※資格者は本証を携帯する
・型わく支保工の組立て等作業主任者 ：
・玉掛技能講習修了者 ：
・５ｔ未満のクレーン運転の特別教育：
・高所作業車の運転特別教育：
・職長（安全衛生責任者）：
施工会社・関係者周知記録（サイン）（ 年 月 日） ※作業計画（図面、要領書、手順書）の確認
備 考（打合せ事項・確認事項等）
・工程・図面・仕様・組立順序・型枠材搬入日時・作業主任者氏名と職務の掲示・下拵えヤード
・型枠材仮置ヤード
（予想される災害） （防 止 対 策） １ 準備 １）作業前のミーティ ング等 ・安全常会の実施 ・健康状態の確認 ・有資格者の確認 ・作業手順ＫＹ ・新規入場教育 ・混在作業 ・体調不良 ・無資格者作業 ・ＫＹ未実施 ・現場状況の未知や不安全行 動等 3 3 9 Ｂ ・安全打合せでの調整・決定 事項を全員に周知する ・作業の範囲、方法、手順、 安全対策を確認する ・顔色を見、健康を問いかけ 適正配置を行う ・資格者による適正配置を行 なう ・作業グループ毎に現地で行 う ・作業所のルールや現場の状 況を周知する 作業主任者 ２）資材及び機材の確 認 ・不良資機材使用による倒壊 ・点検して不良品を取り除く 作業主任者 ３）機械工具の点検 ・電動工具による手足切断 ・絶縁不良による感電 ・点検による防護措置の確認 ・不良品は修理又は除去する 作業主任者 ４）作業床、周辺の点検 ・つまづきによる転倒 ・作業床整備、周辺の片付け をする 作業者 ５）関係者以外の立入 禁止 ・部外者の立入り ・立入禁止措置、標示を行う 作業主任者 ２ 墨出し １）型枠建込用墨 ・壁鉄筋による切り傷 ・先端にフック付、保護キャ ップ付を確認する 作業者
作業の要点
1. 電工ドラムは３芯 を使用する (延長コードを含む) 2. 安全カバーは常に 作動がよいか確認す る 空ら手は 軍手着用禁止（予想される災害） （防 止 対 策） ３ 下拵え・小運 搬 １）加工図によりコン パネ切断 ・台のこ、丸のこによる手指 足の切断、切傷 3 4 12 Ｃ ・軍手をはめて切断しない ・安全かバーの作動確認 ・細物小物の裁断は特に注意 し、回転刃に手指を近づけ ない方法で加工する 作業者 ２）加工図によりパネ ル組立て ・ハンマーによる打撲 ・電動釘打機による傷害 ・手元を確かめながら行う ・周囲を片付け、保護メガネ を使用 作業者 ３）加工パネル運搬 ４）根太、大引、サポ ート搬入小運搬 ・クレーン等で荷揚中の落下 ・合図の不徹底 ・運搬中に転倒、下敷き ・旋回内の立入禁止措置を行 う ・統一した合図（手・声）の 確認 ・玉掛作業は有資格者で行う ・長尺ものは二人で運ぶ 作業主任者 合図者 玉掛者 作業者 ４ 基礎・地中梁 組立て（スラブ 含む） １）基礎型枠を組立て ２）地中梁型枠を組立て ３）スラブ型枠を組立て ・運搬中、移動中の墜落 ・作業中の墜落、切傷、打撲 ・スラブの崩壊 3 3 9 Ｂ ・安全通路、昇降設備の確保 ・足元の整理と丸のこの安全かバー作動確認 ・計画通りのサポート等の配置する 作業主任者 作業者 作業主任者
作業の要点
〇丸のこ盤及び携帯用丸のこの安全装置を確認する ① 盤の反ぱつ予防装置 ② 歯の接触予防装置 ③ 丸のこ盤の覆いは、固定覆いの取付けを確認する ※丸のこ盤作業時の注意点 ① 定置式では巻込まれ防止のため軍手は使用しな い ② カバーの作動状態を常に確認する ③ 丸のこ盤の移動覆いは、作業終了後、自動的に閉 止点にもどるよう、バネ、ボルトの固定状況を確 認する 軍手は 使用しない 移動覆い安全かバーは 正しく取付けられているか スムーズに動くか ３分の１以上 コードを巻き 出すこと 正 し い 作 業 姿勢で行う（予想される災害） （防 止 対 策） ５ 外壁大型パネ ル型枠の組立て １）敷端太の取付け ① 打込アンカーに 受金物取付け ② 敷端太セット金 物締付け ・墜落 ・資材の落下 2 3 6 Ｂ ・安全帯を使用する ・下部の立入禁止措置を行う 作業者 作業主任者 ２）大パネル建込み ① 大パネル建込み ② 大パネル仮固定 ③ セパ、フォームタ イ、端太の取付け ④ 建入修正 ・パネルの転倒 ・身を乗出して墜落 ・飛来落下 ・強風時は避ける ・１フロア下の水平養生ネッ トの確認 ・安全帯を使用する ・足場壁つなぎの確認する ・小物類はコンテナ袋等に入 れる 作業主任者 作業者 ３）窓枠、目地棒取付け ① 窓枠取付け（サッ シュアンカーとも） ② 目地棒の取付け ６ 柱型枠組立 １）柱型枠の建込み ① さん木又は定木打ち ② 柱型枠建込み ③ セパ、フォーム タイの取付け ・コンクリート釘の飛散 ・作業台より墜落 2 3 6 Ｂ ・保護メガネを着用する ・作業台のガタツキをなくす ・無理な姿勢で作業をしない ・周囲を片付け、水平で使用 する 作業者 ２）端太の取付け ① 縦端太の取付け ② 横端太の取付け ③ 建入修正 ・端太の転倒 ・落下による足先のはさまれ ・サポートに指を挟む ・チェーンの反動 ・端太の仮固定を確実にする ・縦端太は原則ジョイントはなし ・安全靴等を着用する ・サポートピンを正確に止め る ・ターンバックル締付中同時 回転をしないよう固定する 作業者
作業の要点 柱型枠組立て・外壁パネル型枠の組立て
柱型枠組立て
外壁パネル型枠の組立て
小物入れ コンテナ等 壁つなぎ 水平養生ネット 柱筋を利用して 安全帯を使う 開き止め をかける 作業台（のび馬・立ち馬等） ・H=1600 以上は手すり付きを 使用する ・手摺りのない場合安全帯を 使用する 作業台使用上の留意点 1.周辺は整理整頓して使用す る 2.安定した場所で水平に保つ ・背中を向けて降りない ・物を持って昇降しない ・開口部廻りで使用しない 下部立入禁止措置（予想される災害） （防 止 対 策） ７ 大梁型枠組 １）大梁型枠の地組み ① 梁受端太、梁底 端太を配置 ② 梁組立み ③ 梁底セパ、梁側 端太の取付け ④ 受端太と梁型枠 の固定 ⑤ 梁天端に幅止め 取付け ・運搬中の転倒 ・端太の落下 3 4 12 Ｃ ・地組み周辺の片付け整理 ・作業通路、運搬通路確保 ・ 両 端 を 確 実 に 釘 止 め す る （２ヵ所以上） 作業者 ２）大梁の取付け ① 大梁型枠の玉掛 け、つり上げ ② 柱型枠への取付 け ③ サポートの設置 ④ 玉掛ワイヤロー プ外し ・荷崩れによる荷の落下 ・はさまれ、激突 ・反動や風で荷が振れる ・墜落 ・サポートの転倒 ・梁よりの墜落 ・昇降時の墜落 ・重量の確認と必要により補強 ・玉掛作業は有資格者が行う ・介錯ロープを使用する ・柱内の低い姿勢で作業をする ・柱筋を利用して安全帯を使 用する ・梁底端太に転倒防止を取付ける ・梁底のサポート取付けを確 認する ・サポートは専用ピンを確実 に差す ・柱筋を利用し親綱を張り安 全帯を使用して作業する ・はしご等の昇降設備を設備する ・はしごは固定して使用する 玉掛者 作業者
作業の要点 大梁型枠の組立て
②安全帯を使用する ③安全帯を使用する ④昇降は、はしご等を使用する ⑤関係者以外立入禁止措置を行う 大梁をバラ組みする時は ・２人一組で声をかけあって 行う ・作業場所は十分に片付け広 さを確保する ・作業台、脚立使用時の安全 ルールを守る ①柱筋を利用し親綱を張る ＲＣ造の場合、親綱を張る柱筋はＤ２５以上と し、状況により補強対策を行う(フープ筋とか らめて張る・２本まとめて固定する等)（予想される災害） （防 止 対 策） ８ 小梁型枠組立 て １）小梁の組立て 大梁にならう ２）小梁の取付け ① 小梁型枠の玉掛 け、つり上げ ② 大梁型枠に取付 け ③ サポートの設置 ④ 玉掛ワイヤロープ 外し ・反動や風で荷が振れる ・はさまれ、激突 ・荷崩れによる荷の落下 ・大梁より墜落 ・昇降時の墜落 ・サポートの転倒 ・梁よりの墜落 ・昇降時の墜落 3 4 12 Ｃ ・介錯ロープを使用する ・玉掛作業は有資格者が行う ・必要により補強する ・柱筋を利用し親綱を張り安 全帯を使用して作業する ・梁底端太に転倒防止を取付る ・梁底のサポート取付けを確 認する ・サポートは専用ピンを確実 に差す ・柱にははしごを固定して昇 降する 玉掛者 作業者
作業の要点 小梁型枠組立て
小梁をバラ組みする時 ・ ２人一組で声をかけあって行う ・ 作業場所は十分に片付け広さを確保する ・ 作業台、脚立使用の注意（７ページ）に留意する 小梁型枠組立て ・ 柱筋を利用し親綱を張り安全帯を使用する ＲＣ造の場合、親綱を張る柱筋はＤ２５以上とし、状況により 補強対策を行う(フープ筋とからめて張る・２本まとめて固定 する等) ・ 関係者以外立入禁止措置を行う ・ 玉掛けは有資格者が行う ・ 直ちに平底サポートを設置する（予想される災害） （防 止 対 策） ９ 壁型枠組立て １）片面壁の建込み ① 定木打ち （レベル調整して） ② ノロ止薄ベニヤ 打付け ③ 壁型枠の建込み ④ セパ、フォーム タイ取付け ⑤ 縦端太取付け ⑥ 横端太取付け ⑦ 建入修正 ・差筋による切り傷 ・コンクリート釘の飛散 ・作業台、脚立からの転落 ・パネルが風で倒れる ・電動ドリルによる切り傷 ・電動ドリルによる指のはさ まれ ・縦端太転倒、落下 ・端太が落下し足元へ激突 （品質） 4 4 16 Ｄ ・先端にフック付、保護キャ ップ付を確認する ・保護メガネを着用する ・開き止めをかけガタツキを なくす ・周囲片付け水平で使用 ・無理な姿勢で作業をしない ・桟木パイプ等で控えをとる ・作業開始前点検をする ・ドリルのキャップ部を持た ない ・縦端太は原則ジョイントは なし ・１本づつ仮固定する ・安全靴等を着用する ・チェーンパイプサポート使 用 作業者 ２）開口枠取付け ① 開口枠墨出し、 取付け ② 打込みもの、欠 込み、差筋穴等 ・欠込みに断熱材を使い火災 ・欠込みに断熱材を使わない 作業者 ３）返し型枠取付け １）にならう （品質） ・コンクリート打継面を清掃 してから行う
作業の要点 壁型枠の組立て
①安全靴を使用する ②差筋はフック 付きかキャッ プをつける ③作業台はガタつか ないようにする ④作業台は歯止めを 掛ける ⑤倒れ防止措置を 講じる ⑥定木打ちは保護メガネを着用する 脚立足場使用の注意 ・ 開き止め金具を確実にかける ・ 足場板は３点支持とする ・ 足場板をゴムバンドで結束する ・ 最上部で作業をしない ・ 単独使用は原則禁止 作業台（のび馬等）使用の注意 ・ 開き止め金具を確実にかける ・ 安定した場所で水平に保つ ・ 背中を向けて降りない ・ 物を持って昇降しない ・ 開口部廻りで使用しない ・ 周辺は整理整頓して使用 ・ H=1600 以上は手摺付きを使用する ・ 手摺りのない場合安全帯を使用する（予想される災害） （防 止 対 策） 10 階段型枠組立 て １）壁建込み ① 壁型枠建込み ② セパ、フォームタ イ、端太取付け ③ 建入修正 ・作業台からの転落 ・電動ドリルによる切り傷 3 3 9 Ｂ ・開き止めをかけガタツキをなくす ・水平な状態に保ち使用 ・不安定な姿勢で取扱わない 作業者 ２）スラブ型枠 ① サポー建、大引 渡、根太取付け ② スラブ張り ・スラブ型枠の崩壊 ・床折り返しから墜落 ・根がらみ・水平つなぎ、ブ レースを入れる ・キャンバー使用し大引及び 足元を固定する ・折り返しスラブの墜落防止 措置をとる 作業者 ３）手すり型枠 ① 片面型枠、フォー ムタイ等取付け ② 天端蓋枠取付け ・作業台からの転落 ・開き止めをかけガタツキを なくす ・水平な状態に保ち使用 作業者 ４）段上型枠取付け ① 型枠返し ② 端太取付け、締付け ５）手すり返し型枠 ① 返し型枠 ② 端太取付け、締付け ・作業者の転倒 ・通路、作業床を確保する 作業者 ６）段板、蓋型枠 ① 段せき板取付け ② 蓋型枠取付け ③ 押え端太取付け等 ・型枠崩壊 ・浮き上がり防止をとる ・セパによる締付けとチェー ン引き 作業者
作業の要点 階段型枠組立て
階段型枠組立て ・ サポートに対し、根がらみ、水平つなぎ、ブレースを入れる ・ サポートの上下に対しキャンバーを使用し、固定する ・ 浮き上がり防止対策（セパによる締付けとチェーン引き） 荷重 荷重 水平面 傾斜床 傾斜床の場合 キャンバー 傾斜型枠の場合 水平面 傾斜型枠 キャンバー キャンバー キャンバー セパレーター スペーサー ２方向 水平つなぎ アンカー 根がらみ 筋違い チェーン キャンバー ターン バックル（予想される災害） （防 止 対 策） 11 スラブ型枠組 立て (1) 在来工法 １）サポートの設置 ① サポートの点検 ② サポートの長さ の調整 ③ サポート設置場 所の調整 ④ サポート及び大 引の取付け ⑤ 根太の取付け ⑥ 水平つなぎの取 付け (H＝3.5ｍ以上) ⑦ 組立て後の点検 ・サポート損壊 ・不同沈下、滑動防止 ・大引きサポートの転倒・落下 ・墜落 ・根太の転落 ・墜落 ・転落 5 5 25 Ｅ ・作業開始前点検をする （作業主任者の職務） ・サポートは専用ピンを確実 に差す ・軟弱地盤は締固め、敷角等 をする ・根がらみ、釘止め等行う ・大引をジョイントする場合 桟木又は釘、専用金物等で 堅固に行う ・大引の両端は桟木又は大引 受金物で仮固定する ・大引の両端サポートは直ち に堅固に固定する ・サポート設置位置は釘又は 専用金具等事前にとりつけ ておく ・梁上とフロアで一連の作業 とし、順次必要サポートを 建て大引に必ず固定する ・安全帯を使用する ・根太の跳出しを小さくする ・安全帯を使用する ・専用金具で締付ける ・高所での安全帯を使用する ・組立図との合致を確認する 作業主任者 ２）スラブ張り ① スラブ高さの調整 ② 床ベニアの取込み ③ 床ベニアの敷込み ④ 天井、他インサー ト、アンカー打等 ・取込み時の型枠支保工崩落 ・敷込み中の墜落 ・移動時の墜落 ・一箇所に集中して取込まない ・安全帯を使用する ・ベニアの長手のジョイント部は桟 木を入れて釘を打ち固定する ・根太等が天秤にならぬようにする 作業者
作業の要点 スラブ型枠組立て（在来工法）
安全帯を使用する 鉄筋を利用し親綱を張る 声をかけ合う 水平つなぎを２方向に設ける (支保工高さ H＝3.5ｍ以上の時) 下部立入禁止を行う 梁上２人一組フロア上も２人一組の作業が望ましい ＲＣ造の場合Ｄ25mm 以上とし、状況により補強対 策を行う(フープ筋とからめて張る・２本まとめて 固定する等)（予想される災害） （防 止 対 策） (2) 鋼製梁使用 (3) フラットデッキ １）梁側の確認 ① 梁側が 75 ㎝以上 は補強 ② セパは２段とする ・鋼製梁の荷重で梁側座屈 4 4 16 Ｄ ・せき板は原則２枚継ぎをし ない ・梁側 75 ㎝以上は補助さんで 補強する 作業者 ２）鋼製梁の取付け ① 鋼製梁の地組み ② 鋼製梁のつり上げ ③ 鋼製梁の架設 ④ 鋼製梁の固定 ・鋼製梁の崩壊 ・鋼製梁の落下 ・墜落 ・長さは正確に、ピンは奥ま で入れる ・つり上げ中はスラブ下は立 入禁止にする ・柱鉄筋を利用し親綱を張り 安全帯を使用して作業する 作業者 ３）スラブ張り ① 床ベニアの取込 みと固定 ② 床ベニアの敷込み ③ 梁の開止めのさ ん木取付け ・スラブの崩壊 ・スラブよりの墜落 ・適切な量を超えて載せない ・ベニヤが天秤にならないよ うにする ・ベニアの長手のジョイント部は 桟木を入れて釘打ち固定する ・床端部に背を向けて作業しない ・安全帯を使用する 作業者 １）梁側の確認 ① 梁側が 75 ㎝以上 は補強 ② セパは２段とする ・ビームの荷重で座屈 ・梁からビームが外れて落下 ・せき板をさん木で補強する ・梁側端太の締付け確認をする 作業者 ２）デッキ張り ① デッキ取込み ② デッキの小運搬 ③ デッキの敷込み ④ デッキの仮止め ・デッキの落下・荷振れ ・梁からの墜落 ・デッキの落下・荷振れ ・敷込み時の切り傷 ・デッキがずれて落下 ・下部の立入禁止措置を行う ・玉掛作業は有資格者が行う ・介錯ロープを使用する ・柱鉄筋を利用し親綱を張り 安全帯を使用して作業する ・介錯ロープを使用する ・手袋を使用する（皮手袋が 良い） ・釘で確実に固定する 玉掛者 作業者
作業の要点 スラブ型枠組立て（鋼製梁使用）
鉄筋を利用し親綱を張る 前向きの姿勢で作業する 声をかけ合う 安全帯を使用する 梁底サポートはダブルとする ２ｍ以内に２方向の 水平つなぎを設置する 根がらみ等の滑動防止 措置を行う 鋼製梁使用のスラブについて ・ 資材の仮置き、荷取り場所としない ・ 荷取り場所とする場所は在来の工法とする ・ 荷がなくなるまで下部は立入禁止とする フラットデッキスラブの荷取り場所 ・ 資材を仮置き、荷取り場所とする場合、中間を 大引き、サポートで補強する ・ サポートは根がらみ、水平つなぎで梁底使用の サポートと連結する ・ 荷がなくなるまで下部は立入禁止措置を行う 下部立入禁止措置を 行う（予想される災害） （防 止 対 策） 12 雑型枠組立て １）コンクリート天端 出し ２）段差止め枠 ３）床開口部枠 ４）スリーブ取付け ・移動時に転倒 ・足場から墜落 2 2 4 Ａ ・通路を確保する ・安全帯を使用する 作業者 13 全体固め (最終の確認） １）内部 ① 柱、壁の角締め ② サポートの水平 つなぎ ③ サポートの水平 力対応措置 ・作業台より墜落 ・上部水平つなぎのクランプ 止めで、確実な作業床、昇 降設備が必要 2 3 6 Ｂ ・開き止めをかけガタツキを なくす ・無理な姿勢で作業しない ・作業床昇降設備の設置 ・作業床のゴムバンド結束 ・安全帯の使用 作業者 ２）外部 ① 角締め ② 外部通り直し ③ スラブ引き金物 ④ 足場つなぎイン サート 足場より墜落 ・中腰、身を乗り出す時は安 全帯を使用する 作業者 ３）床上げ ① 梁内中間セパ取 付け 14 片付け １）足場上の片付け ２）スラブ上の片付け ・残材の落下 ・作業員の転倒、品質低下 1 2 2 Ａ ・通路確保のため原則撤去 ・使用する資材は固定する ・終了前直ちに片付ける
