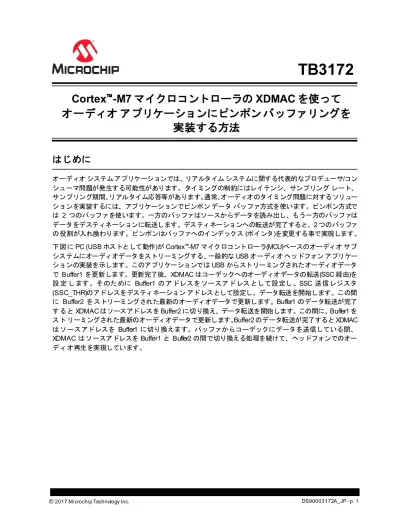

TB3172 Cortex -M7 マイクロコントローラの XDMAC を使ってオーディオアプリケーションにピンポンバッファリングを実装する方法 はじめに オーディオシステムアプリケーションでは リアルタイムシステムに関する代表的なプロデューサ / コンシューマ問題が発生する可能性があります タイミ

TB3172

Cortex™-M7 マイクロコントローラの XDMAC を使って

オーディオ

アプリケーションにピンポン バッファリングを

実装する方法

はじめに

オーディオ _{システム アプリケーションでは、リアルタイム システムに関する代表的なプロデューサ/コン} シューマ問題が発生する可能性があります。タイミングの制約にはレイテンシ、サンプリング _レート、 サンプリング期間、リアルタイム応答等があります。通常、オーディオのタイミング問題に対するソリュー ションを実装するには、アプリケーションでピンポン _{データ バッファ方式を使います。ピンポン方式で} は _{2 つのバッファを使います。一方のバッファはソースからデータを読み出し、もう一方のバッファは} データをデスティネーションに転送します。デスティネーションへの転送が完了すると、_{2 つのバッファ} の役割が入れ換わります。ピンポンはバッファへのインデックス _{(ポインタ)を変更する事で実現します。}

下図に_{PC (USB ホストとして動作)が Cortex™-M7 マイクロコントローラ(MCU)ベースのオーディオ サブ}

システムにオーディオデータをストリーミングする、一般的な_{USB オーディオ ヘッドフォン アプリケー} ションの実装を示します。このアプリケーションでは_{USB からストリーミングされたオーディオデータ} で _{Buffer1 を更新します。更新完了後、XDMAC はコーデックへのオーディオデータの転送(SSC 経由)を} 設 定 します。そのために _{Buffer1 のアドレスをソースアドレスとして設定し、SSC 送信レジスタ} (SSC_THR)のアドレスをデスティネーション アドレスとして設定し、データ転送を開始します。この間 に _{Buffer2 をストリーミングされた最新のオーディオデータで更新します。Buffer1 のデータ転送が完了}

すると_{XDMACはソースアドレスを Buffer2 に切り換え、データ転送を開始します。この間に、Buffer1 を}

ストリーミングされた最新のオーディオデータで更新します。_{Buffer2 のデータ転送が完了すると XDMAC}

はソースアドレスを _{Buffer1 に切り換えます。バッファからコーデックにデータを送信している間、}

XDMAC はソースアドレスを Buffer1 と Buffer2 の間で切り換える処理を続けて、ヘッドフォンでのオー ディオ再生を実現しています。

TB3172

TB3172

目次

はじめに ...1 1. 概念 ...4 2. ソリューション ...5 3. 関連リソース ...9 Microchip 社のウェブサイト ...10 お客様向け変更通知サービス ...10 カスタマサポート ...10 Microchip 社のデバイスコード保護機能...10 法律上の注意点 ... 11 商標 ... 11 DNV による品質管理システム認証 ...12 各国の営業所とサービス ...13

TB3172

概念

1.

概念

XDMACモジュールは、複数ブロックのデータ転送機能を使ったピンポン バッファリング方式の実装をサ ポートしています。複数ブロックのデータ転送では、データブロックごとにデータのソース、デスティネー ション _{アドレス、データサイズ、トリガ源等の各種設定パラメータも転送します。XDMACは複数ブロッ} クのデータ転送をリンクリストでサポートしています。リンクリスト機能を使う実装ではリンクリスト記 述子を作成する必要があります。 リンクリスト記述子はメモリブロックを転送するためのレジスタ設定を収めています。リンクリストを 使ってデータを転送する際、_{XDMAC はリンクリストから最初の記述子をフェッチし、レジスタ設定を} チャンネル _{レジスタにコピーし、その設定に従ってデータを転送します。最初のブロック転送が完了した} ら、_{XDMACはリンクリストから 2 番目の記述子をフェッチし、レジスタ設定をチャンネル レジスタにコ} ピーし、その設定に従ってデータを転送します。この処理はリンクリストの最後まで続きます。通常、リン クリスト記述子は内部データメモリに保存されます。

TB3172

ソリューション

2.

ソリューション

USB オーディオ ヘッドフォン アプリケーションでピンポンベースのオーディオデータ バッファ処理を実

装するには、「_{View 1」タイプの 2 つの記述子で構成された XDMAC循環リンクリストを作成します。}「_View

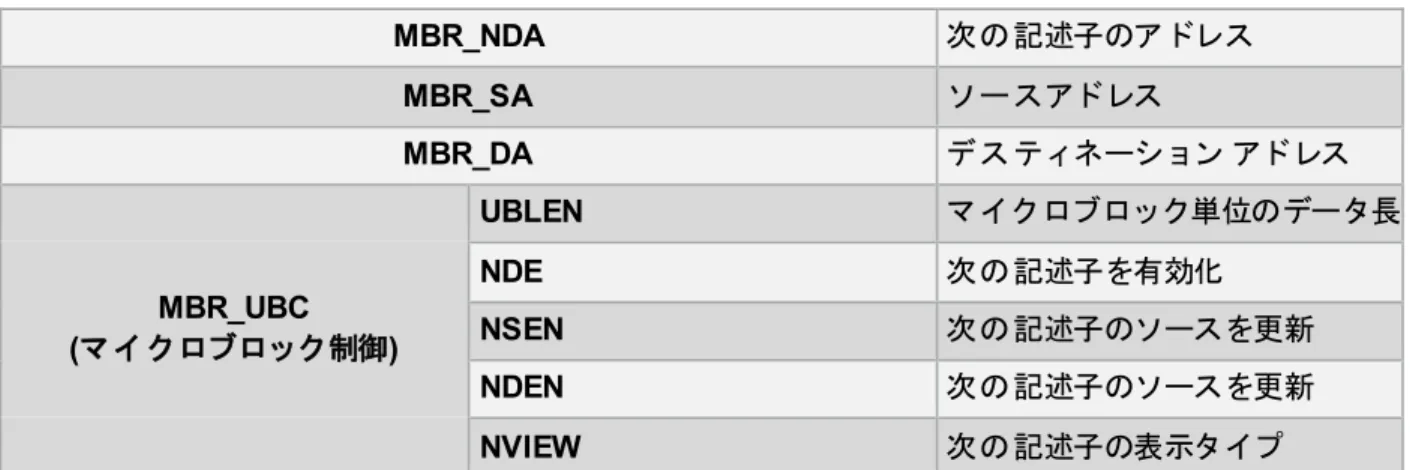

1」タイプの記述子には下表のように 4 つのメンバがあります。 表_{2-1. View 1タイプのリンクリスト記述子} MBR_NDA 次の記述子のアドレス MBR_SA ソースアドレス MBR_DA デスティネーション _アドレス UBLEN マイクロブロック単位のデータ長 MBR_UBC (マイクロブロック制御) NDE 次の記述子を有効化 NSEN 次の記述子のソースを更新 NDEN 次の記述子のソースを更新 NVIEW 次の記述子の表示タイプ

Note: このアプリケーションでは「View 0」タイプ(アプリケーション ノート『AT17417 - Usage of XDMAC

on SAM S/E/V』参照)の記述子で十分ですが、制御設定の 1 つの項目をあるブロックから他のブロックに

変更_{(NSEN を有効化)しながら別の項目は変更しない(NDEN を無効化)ケースを示すために、ここでは}

「_{View 1」タイプの記述子を選択します。}

下図にピンポン実装で使うアプリケーション _{バッファを示します。}

図2-1.ピンポン オーディオデータ バッファ

Note: アプリケーション バッファ Buffer1 と Buffer2 は XDMACと USB の間で共有します。

1. 通常、アプリケーションは図₁のように_{PPFlag 等のグローバルフラグを使ってこれらのバッファ}

への排他的アクセスを維持します。

2. XDMAC が Buffer1 を送信している場合、アプリケーションは Buffer1 が完了する前に USB からの

データで_{Buffer2 を確実に更新する必要があります。}

下図に、ピンポン _{バッファリングを実装するための、2 つの記述子を持つ XDMAC循環リンクリストを示}

TB3172

ソリューション

図_{2-2.循環リンクリスト} 1. 次の記述子フィールド(NDA、NDE、NSEN、NDEN、NVIEW)は、現在の記述子ではなく次の記述子 の転送の挙動を制御します。 – Descriptor1 は最初の記述子が完了して 2 番目の記述子の転送を開始する時の転送の挙動を制御 します。 – Descriptor2 は 2 番目の記述子が完了して最初の記述子の転送を開始する時の転送の挙動を制御 します。 2. チャンネルごとのソースアドレス レジスタ(XDMAC_CSAx)を MBR_SA フィールドの値で更新できる ように、上で説明した両方のリンクリスト記述子内の_{NSENフィールドは「1」に設定しています。} これは、ブロック転送の最後にXDMAC_CSAx が次のトランザクションでは無効なアドレスを保持 するためです。_{MBR_SA は次に転送する準備ができているバッファのアドレスを格納しています。}

– Descriptor1 の送信終了後、XDMAC_CSAx が格納するアドレスを Buffer1 (ping)から Buffer2 (pong)に更新します。

– Descriptor2 の送信終了後、XDMAC_CSAx が格納するアドレスを Buffer2 (pong)から Buffer1 (ping)に更新します。

TB3172

ソリューション

3. チャンネルごとのデスティネーション アドレス レジスタ(XDMAC_CDAx)が MBR_DA フィールド の値で更新されないように、上で説明した両方のリンクリスト記述子の_{NDENフィールドは「0」} に設定しています。これは、ブロック転送の最後に_{XDMAC_CDAx が次のトランザクションでも有} 効なアドレスを保持するためです。 – Descriptor1 の送信終了後、XDMAC_CDAx には SSC送信保持レジスタ(SSC_THR)のアドレスを 格納し、その後は更新しません。 – Descriptor2 の送信終了後、XDMAC_CDAx には SSC送信保持レジスタ(SSC_THR)のアドレスを 格納し、その後は更新しません。 4. データ転送を開始するには、実装したリンクリストを有効にします。そのためにチャンネルごとの 次の記述子の制御_{(XDMAC_CNDCx)およびアドレス(XDMAC_CNDAx)レジスタに、最初の記述子} (NDA、NDE、NSEN、NDEN、NVIEW)の値を直接書き込みます。 下図に循環リンクリストを作成するコードの例を示します。

TB3172

ソリューション

図_{2-3.循環リンクリストの作成}

前述のようにリンクリストを初期化した後、対応するXDMACチャンネルが有効になると、XDMACは設

定パラメータに従って_{Buffer1 の内容を SSC送信レジスタ(SSC_THR)に格納します。Buffer1 の送信が完}

了すると、XDMAC はリンクリスト内の Descriptor2 に切り換えます。Descriptor2 内のオーディオデータ

のソースアドレスは_{Buffer2 を指します。前の記述子と同様に、送信が完了すると XDMACはリスト内の}

Descriptor1 に戻ります。XDMAC は 2 つの記述子(暗黙的に 2 つのピンポン オーディオ バッファ Buffer1

TB3172

関連リソース

3.

関連リソース

• SAM S/SAM E/SAM V での XDMACの使用方法

http://www.atmel.com/Images/Atmel-42761-Usage-of-XDMAC-on-SAMS-SAME-SAMV_ApplicationNote_AT17417.pdf • 内蔵 WM8904コーデックを介してオーディオ ストリームを出力する SAMV71デバイスの同期シリアル コントローラ_(SSC) http://asf.atmel.com/docs/latest/sam.components.audio.codec.wm8904.example.samv71_xplained_ul tra/html/index.html • 内蔵 WM8731 コーデックを介してオーディオ ストリームを出力する SAM3S デバイスの同期シリアル コントローラ_(SSC) http://asf.atmel.com/docs/latest/sam.components.audio.codec.wm8731.example.sam3x_ek/html/inde x.html
