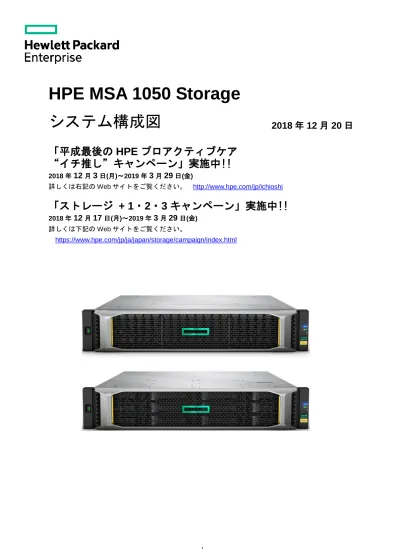

HPE MSA 1050 Storage
システム構成図
2018 年 12 月 20 日
「平成最後の HPE プロアクティブケア
“イチ推し”キャンペーン」実施中!!
2018 年
12
月
3
日(月)～2019 年
3
月
29
日(金)
詳しくは右記の Web サイトをご覧ください。
http://www.hpe.com/jp/ichioshi
「ストレージ + 1・2・3 キャンペーン」実施中!!
2018 年
12
月
17
日(月)～2019 年
3
月
29
日(金)
詳しくは下記の Web サイトをご覧ください。
https://www.hpe.com/jp/ja/japan/storage/campaign/index.html
目次
HPE MSA 1050 Storage
OVERVIEW
・製品概要 ...
3
・仕様一覧 ...
9
・構成手順 ...
14
・増設エンクロージャー 一覧表 ...
15
構成ツリー
・MSA 1050 FC 構成例 ...
16
・ファイバーチャネル ホスト バス アダプター ...
17
・ファイバーチャネル ケーブル ...
18
・ファイバーチャネル スイッチ ...
19
・MSA 1050 FC 本体 ...
21
・MSA 1050 iSCSI 構成例 ...
22
・MSA 1050 1GbE iSCSI 用オプション ...
23
・MSA 1050 1GbE iSCSI 本体 ...
24
・MSA 1050 SAS 構成例 ...
25
・SAS ホスト バス アダプター ...
26
・MSA 1050 SAS 本体 ...
27
・増設エンクロージャー (2.5 型モデル) ...
28
・増設エンクロージャー (3.5 型モデル) ...
29
・ハードドライブ (ホットプラグ SFF 2.5 インチ) ...
30
・ハードドライブ (ホットプラグ LFF 3.5 インチ) ...
31
・電源コード ...
32
・ソフトウェア ...
33
・サポート サービス ...
35
O
VERVIEW
HPE MSA 1050 Storage
3
HPE MSA Storage
鉄板の HPE MSA Storage 204x シリーズを更に強化した NEW モデル
MSA ファミリー第 5 世代の HPE MSA Storage 1050 / 2050 / 2052 は、第 4 世代と同様のシンプルさ、
柔軟性を備えつつ、ハードウェアスペックを向上させた進化モデルです。
HPE MSA が選ばれる理由
①純正オプションだから保守も安心
・ProLiant を使うなら HPE Storage を使えば切り分けの不安を排除可能
・自身での切り分け対応、たらい回しなどの不安から開放されます。
②柔軟な構成
・難しい製品固有のルールを覚えなくても、RAID さえわかればディスクの構成が組めます。
・どんな環境にも使える様々なプロトコル、形式をサポート。FC-SAN、iSCSI、SAS、2.5 型、3.5 型、SSD、HDD など様々な環境で柔軟に
使えます。
③更に高性能で高機能
・SSD によるリードキャッシュ拡張やストレージ階層化、Snapshot や Remote Copy など、ストレージに不可欠な機能を装備
・第 4 世代と比較して CPU の更なる高速化、メモリの増強などを行い、更なる高速化を実現
・最大で 220,600 IOPS (MSA 2050 / 2052)。もはやエントリー領域に留まらない性能を獲得できます。
④全てのコンポーネントが冗長化、SPoF 排除
・RAID コントローラー、電源モジュールなど全て冗長化
・サーバーが持つ RAID コントローラーの SPoF の不安を排除可能
MSA 1050 / 2050 / 2052 との比較
機能 MSA 1050 Storage MSA 2050 Storage MSA 2052 Storage
最大性能 90,620 IOPS (FW：VE270 以降) 220,600 IOPS 220,600 IOPS
コントローラー モジュールタイプ
8Gb FC コントローラー 1GbE iSCSI コントローラー 6Gb / 12Gb SAS コントローラー
8Gb / 16Gb FC、1GbE / 10GbE iSCSI コントローラー
6Gb / 12Gb SAS コントローラー
8Gb / 16Gb FC、1GbE / 10GbE iSCSI コントローラー 6Gb / 12Gb SAS コントローラー ホストポート (コントローラーあたり) 2 ポート(共通) - 8Gb FC - 1GbE iSCSI - 6Gb & 12Gb SAS (SAS モデル用専用ケーブルを使用する ことでホスト 4 ノードと接続可能) 4 ポート(共通) - 8Gb FC、16Gb FC、1GbE iSCSI、 10GbE iSCSI のいずれか、 または 2 種類の混在(2 ポートずつ) - 6Gb & 12Gb SAS 4 ポート(共通) - 8Gb FC、16Gb FC、1GbE iSCSI、 10GbE iSCSI のいずれか、 または 2 種類の混在(2 ポートずつ) - 6Gb & 12Gb SAS 最大ドライブ台数 96 台 (2.5 型)、48 台 (3.5 型) 192 台 (2.5 型)、96 台 (3.5 型) 192 台 (2.5 型)、96 台 (3.5 型) リニアボリューム 非対応 非対応 非対応 キャッシュ (コントローラーあたり) 6GB 8GB 8GB ストレージプール (ワイドストライピング)・ 仮想ボリューム (シンプロビジョニング) 標準 標準 標準 標準搭載ドライブ なし なし 800GB SSD×2 Snapshot 数 標準：64
オプション：512 (Advance Data Service 使用権)
標準：64
オプション：512 (Advance Data Service 使用権)
標準：512
Remote Snap オプション：(Advanced Data Service 使用権) オプション：(Advanced Data Service 使用権) 標準
SSD リードキャッシュ 標準 標準 標準
自動階層化
(SAS – MDL SAS HDD 間) 標準 標準 標準
自動階層化 (SSD-HDD 間)
オプション：(Advanced Data Service 使用権)
オプション：(Advanced Data Service
使用権) 標準
SSD ボリューム、 HDD ボリュームの混在
オプション：(Advanced Data Service 使用権)
オプション：(Advanced Data Service
O
VERVIEW
HPE MSA 1050 Storage
①純正オプションだから保守も安心
・ProLiant を使うなら HPE Storage を使えば切り分けの不安を排除可能
・自身での切り分け対応、たらい回しなどの不安から開放されます。
エラーが起きた 会社が違うとたらい回しに HPE ワンストップなら
②柔軟な構成
・難しい製品固有のルールを覚えなくても、RAID さえわかればディスクの構成が組めます。
一般的なストレージ HPE MSA なら
- HDD 何本以上、何本単位で追加 - RAID をベースに構成
- 製品特有の概念 - 柔軟な RAID レベル
- 製品特有の冗長性の概念 (RAID グループを追加していくプール機能も使用可能)
・どんな環境にも使える様々なプロトコル、形式をサポート
FC-SAN、iSCSI、SAS、2.5 型、3.5 型、SSD、HDD、など様々な環境で柔軟に使えます。
一般的なストレージ HPE MSA なら
- ほとんど FC でしか使えないので、iSCSI が - FC, iSCSI, SAS 様々なプロトコルをサポート、どんな環境でも MSA で使用可能
欲しい場合は別製品を検討 - 2.5 型も 3.5 型も。アーカイブにも最適
サーバーが 原因です ボリュームが 見えない 原因を責任持って 特定します ストレージが 原因です サーバー A 社 (サーバー) B 社 (ストレージ) HPE (サーバー, ストレージ) ストレージストレージ
ストレージ
O
VERVIEW
HPE MSA 1050 Storage
5
③更に高性能で高機能
・SSD によるリードキャッシュ拡張やストレージ階層化、Snapshot や Remote Copy など、
ストレージに不可欠な機能を装備
・第４世代と比較して CPU の更なる高速化、メモリの増強などを行い、より一層の高性能を実現
・最大で 220,600 IOPS (MSA 2050 / 2052)。もはやエントリー領域に留まらない性能を獲得できます。
④全てのコンポーネントが冗長化、SPoF 排除
・RAID コントローラー、電源モジュールなど全て冗長化
・サーバーが持つ RAID コントローラーの SPoF の不安を排除可能
高速化
データ保護
サーバー
1 つのコントローラー
仮想化・DB・ファイルサーバーに効く
高速化を低コストで実現
☑全体性能アップ
…自動階層化
☑リード性能アップ
…SSD リードキャッシュ
ストレージのコピー機能を使って、ホストの
影響を少なくデータ保護を実現
☑オペミス対策…Snapshot
☑筐体障害対策…Remote Snap
コントローラーが壊れたら
”サービス停止”
MSA
2 つのコントローラー
コントローラーが壊れても
”業務継続”
鉄板の MSA 2040 の使い勝手はそのままに、
更にその上の性能を求めるなら
最大 220,600 IOPS (MSA 2050 / 2052)
O
VERVIEW
HPE MSA 1050 Storage
MSA 1050 / 2050 / 2052 が提供するボリュームタイプ
仮想ボリューム
1. HDD から仮想ディスク(RAID グループ)を作成 2. 仮想ディスクをプールに登録 3. プールからボリュームを切り出し •シンプロビジョニングに対応 •ワイドストライピングに対応 •SSD Read Cache、ティアリングに対応 •最大 128TiB のボリュームMSA の機能
データ保護機能
高速化機能
①SSD リードキャッシュ SSD をリードキャッシュとして使って、 よく使うデータアクセスが早くなる SSD を大容量リードキャッシュとして使用して、 ランダムリード性能を大幅にアップ ②自動階層化 少しの投資で全体性能アップ アクセスのトレンドによりデータを最適な階層に 動かし、費用対性能の最大化 ③ワイドストライピング 処理するディスクを増やして 全体性能アップ より多くのディスクに並列アクセスして性能アップ ディスクを増やしてさらに性能アップ オペミス対策に Snapshot データはボリュームより細かいレベルで移動＋
高速 ランダム リード HDD SSD ボリューム ボリューム 仮想ディスク(RAID グループ) 仮想ディスク(RAID グループ) Disk Disk Disk Disk Disk Disk Disk Disk Disk Disk Disk Diskボリューム
仮想ストレージプール
Disk Disk Disk Disk Disk Disk Disk Disk
ミスオペ等の対策に、ストレージの Snapshot を使って データ保護。 ④Snapshot 筐体障害対策に筐体間コピー 筐体障害等の対策に、筐体間のコピー機能を使って 筐体レベルのデータ保護。 ⑤Remote Snap Volume 1:00 2:00 3:00･･･ Volume Volume SSD 7.2k SAS HDD 15k SAS HDD 最大 LUN 数 最大 LUN サイズ 最大ホスト数
512
140TB
(128TiB)
512
O
VERVIEW
HPE MSA 1050 Storage
7MSA の機能 (続き)
SSD リードキャッシュと SSD 自動階層化の特徴
仮想ディスクグループのパフォーマンス向上
仮想プールの同一階層にあるすべての仮想ディスクグループは、同じ RAID レベルにする必要があります。
これにより、階層毎に一貫性のあるパフォーマンスを実現することが出来ます。
SSD1 本からできる リード性能の高速化
SSD リードキャッシュ
リードもライトも高速化
SSD 自動階層化
・SSD をリードキャッシュとして使用
・一度読み込んだものは速くなる
⇒リード性能が向上
⇒ライト性能は変わらない
・RAID を組まずに使用可能
・同じファイルを参照する環境に有効
(データベース・仮想化・ファイルサーバー等)
・ホットデータを SSD に移動
・よく使用するデータアクセスが速くなる
⇒リード性能が向上
⇒ライト性能も向上
・ライトが多い環境に有効
(仮想化 / データベース等)
OK!!
NG…
パフォーマンスを最大限発揮するためには、 階層毎に同じ RAID Level で統一する必要があります。ただし、両者は仮想プール上で
共存できません
O
VERVIEW
HPE MSA 1050 Storage
MSA の仮想化用 UI – Storage Management Utility v3
トピック別カテゴリと一覧できるダッシュボードでよりシンプルに管理
ホーム システム ホスト プール ボリューム マッピング 複製 パフォーマンス例：ホーム画面
トピックタブ フッター I/O パネル 各 I/O の状況を表示 状態パネル システムの状態を表示 イベントパネル 重要なイベント等を表示 容量使用パネル 容量の使用状態を表示 ダッシュボード 日本語対応 ホスト情報 ホストやイニシエーターの数等 システムの情報を一覧で把握 ポート情報 ポートの状態やタイプ等 容量情報 システムの物理容量と使用中 容量の状態 ストレージ情報 論理ストレージのより詳細な情報 カーソルを合わせるとポップ アップで詳細情報を表示O
VERVIEW
HPE MSA 1050 Storage
9 システム仕様(MSA 1050 デュアルコントローラー 2.5 型ドライブ ストレージ) 製品 MSA 1050 8Gb FC デュアルコントローラー 2.5 型 ストレージMSA 1050 1GbE iSCSI デュアルコントローラー
2.5 型 ストレージ
MSA 2050 2.5 型ディスク 増設エンクロージャー
製品番号 Q2R19A Q2R23A Q1J07A
インター フェイス ホスト側 2 (コントローラーあたり) LC ポート 8 Gb Fibre Channel 2 (コントローラーあたり) RJ-45 ポート 1 Gb iSCSI － ドライブ側 6 Gb SAS RAID サポート*1 仮想ディスクグループ*2 1、5、6、10 － キャッシュメモリ(コントローラーあたり) 6 GB (Read / Write データキャッシュ+システムメモリ) － キャッシュのバックアップ あり(時間制限なし) － リダンダント コントローラー 標準搭載 － 最大ハード ドライブ数 1 エンクロージャー 24 台(2.5 型ドライブ) 増設エンクロージャー 3 台接続時 96 台 ドライブ 容量*3 標準 ディスクレス 最大(増設エンクロージャ ー3 台接続時) 230.4 TB (2.4 TB SAS HDD×96 台) / 307.2 TB (3.2 TB SAS SSD×96 台) リダンダント パワーサプライ あり リダンダント ファン あり 電源*4 100-120 V (50 / 60 Hz) / 200-240 V (50 / 60 Hz) 入力電流 4.2 A (100 V) / 1.77 A (240 V) 消費電力 343 W 省エネ法に基づくエネルギー消費効率*5 TBD 動作環境 温度：5～40 ℃、湿度：10～90 ％ 結露しないこと サイズ(W×D×H) 483×579×89 mm (2U) 重量 25.4 kg
ソフトウェア 仮想化機能*6/ Snapshot 64 個/ Volume Copy 512 個*7 － ＊1：各 RAID は、RAID1 で最大 2 台、RAID 5、6、10 で最大 16 台の物理ハードドライブで構成可能です。
＊2：仮想ディスクグループ(Virtual Disk Group)とは、仮想プール内に複数存在可能な RAID グループ ＊3：LUN サイズは、最大 128TiB (ただし LUN サイズは選択したディスクならびに RAID 構成に依存します)、
LUN 数は最大 512 個可能 ＊4：100V 用 NEMA 5-15P 電源コード(3.6m)、200V 用 C13-14 電源コード(0.7m、200V PDU、UPS 用)各 2 本標準添付 ＊5：エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を省エネ法で定める記憶容量で除したものです。 ＊6：仮想化機能の自動階層化パフォーマンス階層に対応するには、オプションの使用権が必要 ＊7：サポートの数。同時に実行可能な数は 64 個
■サポート情報(
重要
)
◆MSA 1050 のサポート情報は、「SPOCK (Single Point of Connectivity Knowledge)」 (http://www.hpe.com/storage/spock)サイト (初回のみ登録が必要)を参照ください。
MSA 1050 がサポートするサーバーならびにサーバーOS、ホスト バス アダプター、スイッチ、マルチパス ソフトウェア、クラスター サポート、 iSCSI イニシエーターなど最新情報を確認いただけます。
◆HPE が Hyper-V 上でサポートするゲスト OS は、Microsoft サイトで確認ください。 (http://support.microsoft.com/kb/954958/en-us)
◆HPE が VMware ESX Server 上でサポートするゲスト OS は、VMware 社が公開するドキュメント"Guest Operating System Installation Guide"に 準拠します。 (http://www.vmware.com/pdf/GuestOS_guide.pdf)
O
VERVIEW
HPE MSA 1050 Storage
システム仕様(MSA 1050 デュアルコントローラー 2.5 型ドライブ ストレージ) 製品 MSA 1050 12Gb SAS デュアルコントローラー 2.5 型 ストレージ MSA 2050 2.5 型ディスク 増設エンクロージャー 製品番号 Q2R21A Q1J07A インター フェイス ホスト側 2 (コントローラーあたり)High Density (SFF8644)ポート 12 Gb / 6 Gb SAS －
ドライブ側 6 Gb SAS RAID サポート*1 仮想ディスクグループ* 2 1、5、6、10 － キャッシュメモリ(コントローラーあたり) 6 GB (Read / Write データキャッシュ+システムメモリ) － キャッシュのバックアップ あり(時間制限なし) － リダンダント コントローラー 標準搭載 － 最大ハード ドライブ数 1 エンクロージャー 24 台(2.5 型ドライブ) 増設エンクロージャー 3 台接続時 96 台 ドライブ 容量*3 標準 ディスクレス 最大(増設エンクロージャ ー3 台接続時) 230.4 TB (2.4 TB SAS HDD×96 台) / 307.2 TB (3.2 TB SAS SSD×96 台) リダンダント パワーサプライ あり リダンダント ファン あり 電源*4 100-120 V (50 / 60 Hz) / 200-240 V (50 / 60 Hz) 入力電流 4.2 A (100 V) / 1.77 A (240 V) 消費電力 343 W 省エネ法に基づくエネルギー消費効率*5 TBD 動作環境 温度：5～40 ℃、湿度：10～90 ％ 結露しないこと サイズ(W×D×H) 483×579×89 mm (2U) 重量 25.4 kg
ソフトウェア 仮想化機能*6/ Snapshot 64 個/ Volume Copy 512 個*7 － ＊1：各 RAID は、RAID1 で最大 2 台、RAID 5、6、10 で最大 16 台の物理ハードドライブで構成可能です。
＊2：仮想ディスクグループ(Virtual Disk Group)とは、仮想プール内に複数存在可能な RAID グループ ＊3：LUN サイズは、最大 128TiB (ただし LUN サイズは選択したディスクならびに RAID 構成に依存します)、
LUN 数は最大 512 個可能 ＊4：100V 用 NEMA 5-15P 電源コード(3.6m)、200V 用 C13-14 電源コード(0.7m、200V PDU、UPS 用)各 2 本標準添付 ＊5：エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を省エネ法で定める記憶容量で除したものです。 ＊6：仮想化機能の自動階層化パフォーマンス階層に対応するには、オプションの使用権が必要 ＊7：サポートの数。同時に実行可能な数は 64 個
■サポート情報(
重要
)
◆MSA 1050 のサポート情報は、「SPOCK (Single Point of Connectivity Knowledge)」 (http://www.hpe.com/storage/spock)サイト (初回のみ登録が必要)を参照ください。
MSA 1050 がサポートするサーバーならびにサーバーOS、ホスト バス アダプター、スイッチ、マルチパス ソフトウェア、クラスター サポート、 iSCSI イニシエーターなど最新情報を確認いただけます。
◆HPE が Hyper-V 上でサポートするゲスト OS は、Microsoft サイトで確認ください。 (http://support.microsoft.com/kb/954958/en-us)
◆HPE が VMware ESX Server 上でサポートするゲスト OS は、VMware 社が公開するドキュメント"Guest Operating System Installation Guide"に 準拠します。 (http://www.vmware.com/pdf/GuestOS_guide.pdf)
O
VERVIEW
HPE MSA 1050 Storage
11 システム仕様(MSA 1050 デュアルコントローラー 3.5 型ドライブ ストレージ) 製品 MSA 1050 8Gb FC デュアルコントローラー 3.5 型 ストレージMSA 1050 1GbE iSCSI デュアルコントローラー
3.5 型 ストレージ
MSA 2050 3.5 型ディスク 増設エンクロージャー
製品番号 Q2R18A Q2R22A Q1J06A
インター フェイス ホスト側 2 (コントローラーあたり) LC ポート 8 Gb Fibre Channel 2 (コントローラーあたり) RJ-45 ポート 1 Gb iSCSI － ドライブ側 6 Gb SAS RAID サポート*1 仮想ディスクグループ* 2 1、5、6、10 － キャッシュメモリ(コントローラーあたり) 6 GB (Read / Write データキャッシュ+システムメモリ) － キャッシュのバックアップ あり(時間制限なし) － リダンダント コントローラー 標準搭載 － 最大ハード ドライブ数 1 エンクロージャー 12 台(3.5 型ドライブ) 増設エンクロージャー 3 台接続時 48 台 ドライブ 容量*3 標準 ディスクレス 最大(増設エンクロージャ ー3 台接続時) 576 TB (12 TB SAS HDD×48 台) / 38.4 TB (800 GB SAS SSD×48 台) リダンダント パワーサプライ あり リダンダント ファン あり 電源*4 100-120 V (50 / 60 Hz) / 200-240 V (50 / 60 Hz) 入力電流 4.2 A (100 V) / 1.77 A (240 V) 消費電力 343 W 省エネ法に基づくエネルギー消費効率*5 TBD 動作環境 温度：5～40 ℃、湿度：10～90 ％ 結露しないこと サイズ(W×D×H) 483×671×89 mm (2U) 重量 30.8 kg
ソフトウェア 仮想化機能*6/ Snapshot 64 個/ Volume Copy 512 個*7 － ＊1：各 RAID は、RAID1 で最大 2 台、RAID 5、6、10 で最大 16 台の物理ハードドライブで構成可能です。
＊2：仮想ディスクグループ(Virtual Disk Group)とは、仮想プール内に複数存在可能な RAID グループ ＊3：LUN サイズは、最大 128TiB (ただし LUN サイズは選択したディスクならびに RAID 構成に依存します)、
LUN 数は最大 512 個可能 ＊4：100V 用 NEMA 5-15P 電源コード(3.6m)、200V 用 C13-14 電源コード(0.7m、200V PDU、UPS 用)各 2 本標準添付 ＊5：エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を省エネ法で定める記憶容量で除したものです。 ＊6：仮想化機能の自動階層化パフォーマンス階層に対応するには、オプションの使用権が必要 ＊7：サポートの数。同時に実行可能な数は 64 個
■サポート情報(
重要
)
◆MSA 1050 のサポート情報は、「SPOCK (Single Point of Connectivity Knowledge)」 (http://www.hpe.com/storage/spock)サイト (初回のみ登録が必要)を参照ください。
MSA 1050 がサポートするサーバーならびにサーバーOS、ホスト バス アダプター、スイッチ、マルチパス ソフトウェア、クラスター サポート、 iSCSI イニシエーターなど最新情報を確認いただけます。
◆HPE が Hyper-V 上でサポートするゲスト OS は、Microsoft サイトで確認ください。 (http://support.microsoft.com/kb/954958/en-us)
◆HPE が VMware ESX Server 上でサポートするゲスト OS は、VMware 社が公開するドキュメント"Guest Operating System Installation Guide"に 準拠します。 (http://www.vmware.com/pdf/GuestOS_guide.pdf)
O
VERVIEW
HPE MSA 1050 Storage
システム仕様(MSA 1050 デュアルコントローラー 3.5 型ドライブ ストレージ) 製品 MSA 1050 12Gb SAS デュアルコントローラー 3.5 型 ストレージ MSA 2050 3.5 型ディスク 増設エンクロージャー 製品番号 Q2R20A Q1J06A インター フェイス ホスト側 2 (コントローラーあたり)High Density (SFF8644)ポート 12 Gb / 6 Gb SAS －
ドライブ側 6 Gb SAS RAID サポート*1 仮想ディスクグループ* 2 1、5、6、10 － キャッシュメモリ(コントローラーあたり) 6 GB (Read / Write データキャッシュ+システムメモリ) － キャッシュのバックアップ あり(時間制限なし) － リダンダント コントローラー 標準搭載 － 最大ハード ドライブ数 1 エンクロージャー 12 台(3.5 型ドライブ) 増設エンクロージャー 3 台接続時 48 台 ドライブ 容量*3 標準 ディスクレス 最大(増設エンクロージャ ー3 台接続時) 576 TB (12 TB SAS HDD×48 台) / 38.4 TB (800 GB SAS SSD×48 台) リダンダント パワーサプライ あり リダンダント ファン あり 電源*4 100-120 V (50 / 60 Hz) / 200-240 V (50 / 60 Hz) 入力電流 4.2 A (100 V) / 1.77 A (240 V) 消費電力 343 W 省エネ法に基づくエネルギー消費効率*5 TBD 動作環境 温度：5～40 ℃、湿度：10～90 ％ 結露しないこと サイズ(W×D×H) 483×671×89 mm (2U) 重量 30.8 kg
ソフトウェア 仮想化機能*6/ Snapshot 64 個/ Volume Copy 512 個*7 － ＊1：各 RAID は、RAID1 で最大 2 台、RAID 5、6、10 で最大 16 台の物理ハードドライブで構成可能です。
＊2：仮想ディスクグループ(Virtual Disk Group)とは、仮想プール内に複数存在可能な RAID グループ ＊3：LUN サイズは、最大 128TiB (ただし LUN サイズは選択したディスクならびに RAID 構成に依存します)、
LUN 数は最大 512 個可能 ＊4：100V 用 NEMA 5-15P 電源コード(3.6m)、200V 用 C13-14 電源コード(0.7m、200V PDU、UPS 用)各 2 本標準添付 ＊5：エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を省エネ法で定める記憶容量で除したものです。 ＊6：仮想化機能の自動階層化パフォーマンス階層に対応するには、オプションの使用権が必要 ＊7：サポートの数。同時に実行可能な数は 64 個
■サポート情報(
重要
)
◆MSA 1050 のサポート情報は、「SPOCK (Single Point of Connectivity Knowledge)」 (http://www.hpe.com/storage/spock)サイト (初回のみ登録が必要)を参照ください。
MSA 1050 がサポートするサーバーならびにサーバーOS、ホスト バス アダプター、スイッチ、マルチパス ソフトウェア、クラスター サポート、 iSCSI イニシエーターなど最新情報を確認いただけます。
◆HPE が Hyper-V 上でサポートするゲスト OS は、Microsoft サイトで確認ください。 (http://support.microsoft.com/kb/954958/en-us)
◆HPE が VMware ESX Server 上でサポートするゲスト OS は、VMware 社が公開するドキュメント"Guest Operating System Installation Guide"に 準拠します。 (http://www.vmware.com/pdf/GuestOS_guide.pdf)
O
VERVIEW
HPE MSA 1050 Storage
13MSA 1050 製品外観
MSA 1050 2.5 型モデル前面
(図は MSA 2050)
MSA 1050 3.5 型モデル前面
(図は MSA 2050)
MSA 1050 FC 背面
(図は MSA 1040)
パワーサプライ
管理用ネットワーク
ポート
拡張ポート(SAS)
ホストポート
(8Gb/s FC
LC ポート)
CLI ポート
MSA 1050 1GbE iSCSI 背面
(図は MSA 1040)
パワーサプライ
管理用ネットワーク
ポート
拡張ポート(SAS)
ホストポート
(1GbE iSCSI
RJ-45 ポート)
CLI ポート
パワーサプライ
管理用ネット
ワークポート
拡張ポート(SAS)
ホストポート
(12Gb/s、6Gb/s SAS
High Density (SFF8644))
CLI ポート
MSA 1050 SAS 背面
(図は MSA 1040)
O
VERVIEW
HPE MSA 1050 Storage
コントローラー搭載モデル構成手順
MSA 1050 本体にコントローラー、増設エンクロージャー、SAS HDD / SAS SSD を積み上げて構成します。
また、サーバーと MSA 1050 FC との接続には FC 環境、サーバーと MSA 1050 iSCSI との接続には iSCSI ネットワーク環境、
サーバーと MSA 1050 SAS との接続には SAS 環境が必要です。用途に合わせて各オプション、接続方法を選択ください。
構成例は MSA 1050 FC は
16 頁
を、MSA 1050 iSCSI は
22 頁
を、MSA 1050 SAS は
25 頁
を参照ください。
2.5 型ドライブ モデル
MSA 1050 FC MSA 1050 1GbE iSCSI MSA 1050 SAS
構成手順 SAN スイッチ接続 サーバーとの直接接続* 4 ネットワークスイッチ接続 / サーバーとの直接接続 サーバーとの直接接続 個別積み上げ構成 個別積み上げ構成 個別積み上げ構成 1. ホスト側 オプション、ケーブル、 スイッチ ファイバーチャネルホストバスアダプター 1GbE NIC / ネットワーク ケーブル / ネットワーク スイッチ等 iSCSI の環境を 別途ご用意ください SAS HBA ファイバーチャネル ケーブル(LC-LC) SAS ケーブル SAN スイッチ 不要 不要 2. MSA 1050 本体 (デュアルコントローラー モデル)
MSA 1050 FC 2.5 型モデル MSA 1050 1GbE iSCSI 2.5 型モデル MSA 1050 SAS 2.5 型モデル 以下共通オプション 3. 本体用ハードドライブ*1 ホットプラグ対応 2.5 型 SAS HDD / SAS SSD 4. 増設エンクロージャ―*2 および 5. 増設エンクロージャ―用
ハードドライブ*1 ホットプラグ対応 2.5 型 SAS HDD / SAS SSD ホットプラグ対応 3.5 型 SAS HDD / SAS SSD
6. 電源コード 標準添付以外の電源コード
7. ソフトウェア ソフトウェア
8. 保証アップグレード*3 サポート サービス
3.5 型ドライブ モデル
MSA 1050 FC MSA 1050 1GbE iSCSI MSA 1050 SAS
構成手順 SAN スイッチ接続 サーバーとの直接接続* 4 ネットワークスイッチ接続 / サーバーとの直接接続 サーバーとの直接接続 個別積み上げ構成 個別積み上げ構成 個別積み上げ構成 1. ホスト側 オプション、ケーブル、 スイッチ ファイバーチャネルホストバスアダプター 1GbE NIC / ネットワーク ケーブル / ネットワーク スイッチ等 iSCSI の環境を 別途ご用意ください SAS HBA ファイバーチャネル ケーブル(LC-LC) SAS ケーブル SAN スイッチ 不要 不要 2. MSA 1050 本体 (デュアルコントローラー モデル) MSA 1050 FC 3.5 型モデル
MSA 1050 1GbE iSCSI 3.5 型モデル MSA 1050 SAS 3.5 型モデル 以下共通オプション 3. 本体用ハードドライブ*1 ホットプラグ対応 3.5 型 SAS HDD / SAS SSD 4. 増設エンクロージャ―*2 および 5. 増設エンクロージャ―用
ハードドライブ*1 ホットプラグ対応 3.5 型 SAS HDD / SAS SSD ホットプラグ対応 2.5 型 SAS HDD / SAS SSD
6. 電源コード 標準添付以外の電源コード 7. ソフトウェア ソフトウェア 8. 保証アップグレード*3 サポート サービス ＊1：SAS HDD / SAS SSD を必要台数選択ください。2.5 型ドライブ モデルには標準で 24 台、3.5 型ドライブ モデルには標準で 12 台搭載可能です。 MSA 2050 2.5 型ディスク 増設エンクロージャー追加時には、1 台のエンクロージャーあたり最大 24 台搭載可能です。 MSA 2050 3.5 型ディスク 増設エンクロージャー追加時には、1 台のエンクロージャーあたり最大 12 台搭載可能です。 ＊2：オプションで MSA 2050 増設エンクロージャーを追加する場合は、最大 3 台まで追加できます。 MSA 2050 2.5 型ディスク 増設エンクロージャーと MSA 2050 3.5 型ディスク 増設エンクロージャーの混在構成は可能です。 ＊3：保証アップグレードを必要に応じて選択ください。 MSA 2050 2.5 型 増設エンクロージャー MSA 2050 3.5 型 増設エンクロージャー MSA 2050 3.5 型 増設エンクロージャー MSA 2050 2.5 型 増設エンクロージャー
O
VERVIEW
HPE MSA 1050 Storage
15
MSA 1050 用ハードドライブ、増設エンクロージャー 一覧表
モデル タイプ MSA 1050 2.5 型ドライブ モデル MSA 1050 3.5 型ドライブ モデル
本体概観
ハードドライブ種類 2.5 型 SAS HDD / SAS SSD 3.5 型 SAS HDD / SAS SSD
ハードドライブ数 24 台 12 台
接続用 SAS ケーブル SAS SFF8088-SFF8088
増設エンクロージャー
MSA 2050 2.5 型ディスク 増設エンクロージャー*1 MSA 2050 3.5 型ディスク 増設エンクロージャー*1
増設エンクロージャー用
ハードドライブ 2.5 型 SAS HDD / SAS SSD 24 台 3.5 型 SAS HDD / SAS SSD 12 台 接続可能 エンクロージャー数 3 台 システム最大 ハードドライブ数 96 台(MSA 2050 2.5 型ディスク 増設エンクロージャーのみで増設した場合) 48 台(MSA 2050 3.5 型ディスク 増設エンクロージャーのみで増設した場合) ＊1：MSA 2050 2.5 型ディスク 増設エンクロージャーと MSA 2050 3.5 型ディスク 増設エンクロージャーの混在構成は可能です。
サポートされる構成例
MSA 1050 2.5 型モデル MSA 2050 2.5 型 ディスク 増設エンクロージャー 最大 3 台 MSA 1050 3.5 型モデル MSA 1050 2.5 / 3.5 型ディスク 増設エンクロージャーの カスケード接続例 MSA 1050 3.5 型モデル MSA 1050 2.5 型モデル MSA 2050 3.5 型 ディスク 増設エンクロージャー 最大 7 台O
VERVIEW
HPE MSA 1050 Storage
MSA 1050 FC 構成例
◆直接接続構成
デュアルコントローラー デュアルポート デュアルパス構成 デュアルコントローラー マルチパス構成◆SAN スイッチ接続構成
デュアルコントローラー マルチパス構成 ◆MSA 1050 FC のマルチパス構成には、サーバーあたり 2 枚(推奨)の FC ホスト バス アダプター、MSA 1050 FC 用オプション コントローラー、 2 台のファイバーチャネル スイッチ(直接接続の場合は不要)、マルチパス ソフトウェアが必要です。 サーバー HBA サーバー HBA サーバー HBA HBA サーバー HBA HBA サーバー HBA HBA サーバー HBA HBA サーバー HBA HBA ・・・ 最大 512 台 SAN スイッチ SAN スイッチRAID ストレージ システム構成図
HPE MSA 1050 Storage FC
HPE MSA 1050 Storage
17
ファイバーチャネル ホスト バス アダプター
◆サーバーOS / HBA /ファイバーチャネル スイッチのサポート情報は、「SPOCK (Single Point of Connectivity Knowledge)」 (http://www.hpe.com/storage/spock)を参照ください。 ◆MSA 1050 FC 本体には、コントローラーあたり 2 つのポートがあります。 ◆マルチパス構成のときは HBA の冗長化のため 2 枚構成を推奨
DL / ML 用 ファイバーチャネル ホスト バス アダプター
DL / ML 用ファイバーチャネル ホスト バス アダプター ＊8Gb FC HBA / 16Gb FC HBA がサポート ＊詳細については、各サーバーのシステム構成図を参照ください。 ファイバーチャネル ケーブルBladeSystem c-Class 用 ファイバーチャネル ホスト バス アダプター
＊詳細については、Blade System 各サーバーブレードの システム構成図を参照ください。 BladeSystem c-Class 専用メザニン スロット対応 ファイバーチャネル ホスト バス アダプター ＊詳細については、BladeSystem エンクロージャーの システム構成図を参照ください。 BladeSystem c-Class 対応 ファイバーチャネル スイッチ インターコネクトBladeSystem c-Class 用
ファイバーチャネル スイッチ インターコネクト
ファイバーチャネル ケーブル ＊詳細については、BladeSystem エンクロージャーの システム構成図を参照ください。 短波長 SFP+HPE MSA 1050 Storage
ファイバーチャネル ケーブル
ファイバーチャネル ホスト バス アダプター、 ファイバーチャネル スイッチ インターコネクトFC スイッチ用
(ホスト バス アダプター、ファイバーチャネル スイッチ、ストレージ接続用)
OM3 / OM4 マルチモード FC ケーブル(アクアブルー) マルチモード ファイバーチャネル ケーブル MSA 1050 FC で使用可能な LC-LC FC ケーブル ◆ファイバーチャネル ケーブルはサーバーとファイバーチャネル スイッチ間およびファイバーチャネル スイッチと MSA 1050 FC 間の接続に必要な 数を選択します。 直接接続の場合には、サーバーと MSA 1050 FC 間の接続に必要な数を選択します。 ◆MSA 1050 FC 本体には、コントローラーあたり 2 つのポートがあります。 ◆ファイバーチャネル PremierFlex ケーブルは、従来のケーブルよりも更に高性能なケーブルで以下の特徴があります。 ・高い屈曲性により柔軟性が高まり、取り扱いがより簡単 (推奨半径 15mm が 2mm に)・OM4 は 4700 MHz 帯域の優れた高速シグナル転送を提供 (PremierFlex でない OM3 ケーブルは 2000 MHz) ・屈曲時のシグナル転送品質が 10 倍向上
ファイバーチャネル ケーブル (LC-LC) ケーブル
長
PremierFlex OM4 ケーブル OM3 ケーブル
型番 税抜価格 型番 税抜価格 1 m QK732A 13,000 円 － － 2 m QK733A 17,000 円 AJ835A 14,000 円 5 m QK734A 19,000 円 AJ836A 15,000 円 15 m QK735A 24,000 円 AJ837A 19,000 円 30 m QK736A 38,000 円 AJ838A 30,000 円 50 m QK737A 61,000 円 AJ839A 50,000 円
HPE MSA 1050 Storage
19
ファイバーチャネル スイッチ
◆サーバー(HBA)と MSA 1050 FC との直接接続のサポート情報については、「SPOCK (Single Point of Connectivity Knowledge)」 (http://www.hpe.com/storage/spock)を参照ください。
◆スイッチのオプション、ソフトウェアについてはファイバーチャネル スイッチ(エントリ/ミッドレンジ クラス編) システム構成図を参照ください。 ◆Fabric OS のバージョンにより標準で含まれるソフトウェアが異なります。詳細は Fabric OS のリリースノートを参照ください。
◆ファイバーチャネルスイッチの最大構成などについては、SAN Design Reference Guideを参照ください。 ◆ラックマウントキット標準添付(HPE 製ラック シリーズに対応)
◆SAN 構成のメリットなど、HPE の SAN ソリューションの概要については、右記 Web サイトを参照ください。 http://www.hpe.com/jp/san
B シリーズ SN3600B 32Gb FC スイッチ
16Gb 短波長 B-Series SFP+ トランシーバー QK724A 50,000 円 (税抜価格) ＊32Gb/s スイッチ用の 16Gb SFP は 4、8、16Gb をサポート ＊SAN スイッチに接続する FC ケーブル数分必要 ＊32Gb/s 対応ポートを 8 個標準装備(32Gb/s 対応 SFP トランシーバーが必要) オプションの 8 ポート FC アップグレード使用権により、アクティブポート数を 8 から 16 へ、または 16 から 24 へアップグレード可能 ＊32Gb/s、16Gb/s、8Gb/s、4Gb/s をサポート(自動切換) ＊SAN Full Fabric をサポート＊200V 用電源コード(IEC320 C13-C14、2.4m) 1 本標準添付
100V 用電源コードは付属しません。電源コードの項目を参照ください。
＊標準で以下のソフトウェアを含む
Frame Filtering、Advanced Zoning、Web Tools、Adaptive Networking ＊ラックへの搭載はスイッチ正面(FC ポート側)がラック背面となります。 通気はスイッチ背面から正面(FC ポート側)です。 StoreFabric SN3600B 32Gb 24 ポート FC スイッチ (8 ポートアクティブ) (1U) Q1H70B#05Y 840,000 円 (税抜価格)
B シリーズ SN3000B 16Gb FC スイッチ
16Gb 短波長 B-Series SFP+ トランシーバー QK724A 50,000 円 (税抜価格) ＊16Gb/s スイッチ用の 16Gb SFP は 4、8、16Gb をサポート ＊SAN スイッチに接続する FC ケーブル数分必要 ＊16Gb/s 対応ポートを 12 個標準装備(SFP+ トランシーバーが必要)。オプションの 12 ポート使用権により、アクティブポート数を 12 から 24 へアップグレード可能 ＊16Gb/s、8Gb/s、4Gb/s をサポート(自動切換)＊SAN Full Fabric をサポート
＊200V 用電源コード(IEC320 C13-C14、2.4m) 1 本標準添付
100V 用電源コードは付属しません。電源コードの項目を参照ください。
＊オプションのパワーサプライにより、電源冗長化可能 ＊標準で下記のソフトウェアを含む
Frame Filtering、Advanced Zoning、Web Tools、Enhanced Group Management (EGM)、Adaptive Networking、Server Application Optimaization (SAO)
StoreFabric SN3000B 16Gb 24 ポート FC スイッチ (12 ポートアクティブ) (1U) QW937B#05Y 1,200,000 円 (税抜価格) StoreFabric SN3000B 16Gb 24 ポート FC スイッチ (24 ポートアクティブ) (1U) QW938B#05Y 2,000,000 円 (税抜価格) ＊16Gb/s 対応ポートを 24 個標準装備(SFP+ トランシーバーが必要)。 ＊16Gb/s、8Gb/s、4Gb/s をサポート(自動切換)
＊SAN Full Fabric をサポート
＊200V 用電源コード(IEC320 C13-C14、2.4m) 1 本標準添付
100V 用電源コードは付属しません。電源コードの項目を参照ください。
＊オプションのパワーサプライにより、電源冗長化可能 ＊標準で下記のソフトウェアを含む
Frame Filtering、Advanced Zoning、Web Tools、Enhanced Group Management (EGM)、Adaptive Networking、Server Application Optimaization (SAO) ＊32Gb/s スイッチ用の 32Gb SFP は 8、16、32Gb をサポート ＊SAN スイッチに接続する FC ケーブル数分必要 32Gb 短波長 B-Series SFP+ トランシーバー P9H32A 190,000 円 (税抜価格) SN3600B 32Gb 24 ポート FC スイッチ (8 ポートアクティブ)、 (24 ポートアクティブ) 8Gb 短波長 B-Series SFP+ トランシーバー AJ716B 35,000 円 (税抜価格) ＊16Gb/s スイッチ用の 8Gb SFP は 4、8Gb をサポート ＊SAN スイッチに接続する FC ケーブル数分必要 SN3000B 16Gb 24 ポート FC スイッチ (12 ポートアクティブ)、 (24 ポートアクティブ) StoreFabric SN3600B 32Gb 24 ポート FC スイッチ (24 ポートアクティブ) (1U) Q1H71B#05Y 2,300,000 円 (税抜価格) ＊32Gb/s 対応ポートを 24 個標準装備(32Gb/s 対応 SFP トランシーバーが必要) ＊32Gb/s、16Gb/s、8Gb/s、4Gb/s をサポート(自動切換)
＊SAN Full Fabric をサポート
＊200V 用電源コード(IEC320 C13-C14、2.4m) 1 本標準添付
100V 用電源コードは付属しません。電源コードの項目を参照ください。
＊標準で以下のソフトウェアを含む
Frame Filtering、Advanced Zoning、Web Tools、Adaptive Networking ＊ラックへの搭載はスイッチ正面(FC ポート側)がラック背面となります。
HPE MSA 1050 Storage
B シリーズ 8/8 SAN スイッチ
＊8Gb/s スイッチ用の 8Gb SFP は 2、4、8Gb をサポート ＊SAN スイッチに接続する FC ケーブル数分必要 8Gb 短波長 B-Series SFP+ トランシーバー AJ716B 35,000 円 (税抜価格) ＊8Gb/s 対応ポートを 8 個標準装備(SFP+ /SFP トランシーバーが必要) オプションの 8 ポート使用権により、アクティブポート数を 8 から 16 へ、 または 16 から 24 へアップグレード可能 ＊8Gb/s、4Gb/s、2Gb/s、1Gb/s をサポート(自動切換) ＊SAN Full Fabric をサポート＊200V 用電源コード(IEC320 C13-C14、2.4m) 1 本標準添付
100V 用電源コードは付属しません。電源コードの項目を参照ください。
＊ラックマウントキット標準添付(HPE 製ラック シリーズ、racksystem/e に対応) ＊標準で以下のソフトウェアを含む
Frame Filtering、Advanced Zoning、Web Tools、
Enhanced Group Management (EGM)、Adaptive Networking、 Server Application Optimaization (SAO)
StoreFabric 8/8 SAN スイッチ(1U) AM867D#05Y 620,000 円 (税抜価格)
8/8 SAN スイッチ
◆スイッチのオプション、ソフトウェアについてはファイバーチャネル スイッチ(エントリ/ミッドレンジ クラス編) システム構成図を参照ください。 ◆Fabric OS のバージョンにより標準で含まれるソフトウェアが異なります。詳細は Fabric OS のリリースノートを参照ください。
◆ファイバーチャネルスイッチの最大構成などについては、SAN Design Reference Guideを参照ください。
◆ラックへの搭載はスイッチ正面(FC ポート側)がラック背面となります。通気はスイッチ背面から正面(FC ポート側)です。 ◆SAN 構成のメリットなど、HPE の SAN ソリューションの概要については、以下を参照ください。
http://www.hpe.com/jp/san
MSA 1050 FC 本体
(2.5 型モデル) (3.5 型モデル)
HPE MSA 1050 Storage
21MSA 1050 FC 本体
サーバー直接接続(FC HBA)または ファイバーチャネル スイッチ接続AC 電源 デュアル コントローラー モデル
2.5 型モデル
◆標準添付以外の電源コードは、電源コードの項目の表より選択ください。 ◆MSA 1050 本体には、HPE 製ラック シリーズに対応したラック取り付け金具が標準添付されています。 ラック取り付け金具の取り付け可能奥行き：63.4cm～94.0cm◆同一 SAN の中で複数の OS、複数のストレージ システム タイプが混在する場合はゾーニングにより SAN を分ける必要があります。 HPE SAN (Storage Area Networks)の詳細については、SAN Design Reference Guideを参照ください。
AC 電源 デュアル コントローラー モデル
＊MSA 1050 FC コントローラーを 2 台標準搭載(追加不可、リダンダント構成) ＊ホットプラグ対応リダンダント ファン、リダンダント パワーサプライ標準搭載 ＊最大 12 台の SAS HDD / SAS SSD を搭載可能 ＊MSA 2050 3.5 型ディスク 増設エンクロージャーを 3 台追加することで、 最大 48 台の SAS HDD / SAS SSD を搭載可能 ＊キャッシュメモリはコントローラーあたり 6GB (Read / Write データキャッシュ+システムメモリ)搭載 (バックアップ機能付き)＊ホストポートは 8Gb/s Fibre Channel に対応(16Gb Fibre Channel で接続した場合は 8Gb/s で動作) ＊Fibre Channel SFP トランシーバーが標準搭載 ＊マルチパス構成とする場合、コントローラーの他に SAN ネットワーク環境も合わせて、 冗長化する必要があります。 ＊電源コードは 100V 用(NEMA5-15P、3.6m)と 200V 用(IEC320 C13-C14、0.7m)が各 2 本添付されます。 サーバー直接接続(FC HBA)または ファイバーチャネル スイッチ接続
3.5 型モデル
項目 サポート数 最大接続ホスト数 512 MSA 1050 FC 論理ボリューム最大サポート数 512 1 論理ボリューム(LUN)あたりの最大容量 128TiB MSA 1050 FC におけるサポート数 ＊MSA 1050 FC コントローラーを 2 台標準搭載(追加不可、リダンダント構成) ＊ホットプラグ対応リダンダント ファン、リダンダント パワーサプライ標準搭載 ＊最大 24 台の SAS HDD / SAS SSD を搭載可能 ＊MSA 2050 2.5 型ディスク 増設エンクロージャーを 3 台追加することで、 最大 96 台の SAS HDD / SAS SSD を搭載可能 ＊キャッシュメモリはコントローラーあたり 6GB (Read / Write データキャッシュ+システムメモリ)搭載 (バックアップ機能付き)＊ホストポートは 8Gb/s Fibre Channel に対応(16Gb Fibre Channel で接続した場合は 8Gb/s で動作) ＊Fibre Channel SFP トランシーバーが標準搭載 ＊マルチパス構成とする場合、コントローラーの他に SAN ネットワーク環境も合わせて、 冗長化する必要があります。 ＊電源コードは 100V 用(NEMA5-15P、3.6m)と 200V 用(IEC320 C13-C14、0.7m)が各 2 本添付されます。 MSA 1050 8Gb FC デュアルコントローラー 2.5 型 ストレージ (2U) Q2R19A 1,000,000 円 (税抜価格) MSA 2050 3.5 型 Disk Enclosure H H SAS H H SAS MSA 2050 2.5 型 Disk Enclosure H H SAS H H SAS ハードドライブ 2.5 SAS H 2.5 SAS H 2.5 SSD H MSA 1050 8Gb FC デュアルコントローラー 3.5 型 ストレージ (2U) Q2R18A 1,000,000 円 (税抜価格) MSA 2050 2.5 型 Disk Enclosure H H SAS H H SAS MSA 2050 3.5 型 Disk Enclosure H H SAS H H SAS ハードドライブ 3.5 SSD H 3.5 SAS H 3.5 SAS H
HPE MSA 1050 Storage
RAID ストレージ システム構成図
HPE MSA 1050 Storage iSCSI
MSA 1050 iSCSI 構成例
◆直接接続構成
デュアルコントローラー デュアルポート デュアルパス構成
◆1GbE iSCSI でサーバーを直接接続する場合は、サーバー側に 1Gb 対応の NIC (RJ-45 対応)が必要です。 ◆MSA 1050 iSCSI のマルチパス構成には、サーバーあたり 2 つの(推奨) 1GbE ネットワーク アダプター、
MSA 1050 iSCSI 用オプション コントローラー、冗長化された iSCSI ネットワーク環境(直接接続の場合は不要)、マルチパス ソフトウェアが必要です。
◆ネットワーク スイッチ接続構成
デュアルコントローラー マルチパス構成 iSCSI LAN ネットワーク スイッチ ネットワーク スイッチ LAN 最大 512 台 ・・・ サーバー GbE NIC GbE サーバー GbE NIC GbE GbE サーバー GbE NIC GbE LAN iSCSI サーバー GbE NIC サーバー GbE NICHPE MSA 1050 Storage
23
MSA 1050 1GbE iSCSI 用オプション
◆サーバーOS の iSCSI イニシエーターを利用することにより MSA 1050 iSCSI と iSCSI 接続が可能 ◆MSA 1050 iSCSI と iSCSI での直接接続は、VMware ではサポートされません。
◆サーバーOS およびサーバーOS の iSCSI イニシエーターのサポート情報、NIC のサポート情報は、 「SPOCK (Single Point of Connectivity Knowledge)」 (http://www.hpe.com/storage/spock)を参照ください。 ◆ネットワークスイッチの詳細については、HPE Networking 製品カタログを参照ください。
http://h50146.www5.hpe.com/products/networking/library/index.html
◆Category 5 Twist Pair Cable は、サーバーとネットワークスイッチ間、およびネットワークスイッチと MSA 1050 1GbE iSCSI 間の接続に、 必要な数をご用意ください。直接接続の場合には、サーバーと MSA 1050 1GbE iSCSI 間の接続に必要な数をご用意ください。
◆MSA 1050 1GbE iSCSI 本体には、コントローラーあたり 2 つの RJ-45 ポートがあります。
サーバー用 1GbE ネットワーク アダプター
＊RJ-45 対応の 1GbE 対応 NIC が必要です。 ＊ネットワーク アダプターの詳細については、 各サーバーのシステム構成図を参照ください。 1GbE ネットワーク アダプター ＊RJ-45 対応Category 5 Twist Pair Cable
直接接続
1GbE 対応 Switch
1GbE Switch 経由接続
＊RJ-45 対応の 1GbE 対応 Switch が必要です。 ＊RJ-45 対応
Category 5 Twist Pair Cable
BladeSystem c-Class 用 1GbE ネットワーク アダプター
BladeSystem c-Class 専用メザニン スロット対応 1GbE / 10GbE ネットワーク アダプター ＊詳細については、Blade System 各サーバーブレードのシステム構成図を参照ください。BladeSystem c-Class インターコネクト
＊BladeSystem c-Class 用インターコネクトの内、 1GbE RJ-45 ポート接続が対応 (パススルー モジュール/ネットワーク スイッチ) ＊詳細については、BladeSystem エンクロージャーの システム構成図を参照ください。 BladeSystem c-Class インターコネクト (1GbE ポート対応) ＊RJ-45 対応Category 5 Twist Pair Cable
MSA 1050 1GbE iSCSI 本体 (2.5 型モデル) (3.5 型モデル) MSA 1050 1GbE iSCSI 本体 (2.5 型モデル) (3.5 型モデル)
HPE MSA 1050 Storage
MSA 1050 1GbE iSCSI 本体
サーバー直接接続(NIC)または ネットワーク スイッチ接続
AC 電源 デュアル コントローラー モデル
2.5 型モデル
AC 電源 デュアル コントローラー モデル
＊MSA 1050 1GbE iSCSI コントローラーを 2 台標準搭載(追加不可、リダンダント構成) ＊ホットプラグ対応リダンダント ファン、リダンダント パワーサプライ標準搭載 ＊最大 12 台の SAS HDD / SAS SSD を搭載可能 ＊MSA 2050 3.5 型ディスク 増設エンクロージャーを 3 台追加することで、 最大 48 台の SAS HDD / SAS SSD を搭載可能 ＊キャッシュメモリはコントローラーあたり 6GB (Read / Write データキャッシュ+システムメモリ)搭載 (バックアップ機能付き) ＊ホストポートは 1Gb/s iSCSI (RJ-45 ポート)に対応 ＊1GbE RJ-45 iSCSI SFP トランシーバーが標準搭載 ＊マルチパス構成とする場合、コントローラーの他に iSCSI ネットワーク環境も合わせて、 冗長化する必要があります。 ＊電源コードは 100V 用(NEMA5-15P、3.6m)と 200V 用(IEC320 C13-C14、0.7m)が各 2 本添付されます。 サーバー直接接続(NIC)または ネットワーク スイッチ接続
3.5 型モデル
項目 サポート数 最大接続ホスト数 512 MSA 1050 iSCSI 論理ボリューム最大サポート数 512 1 論理ボリューム(LUN)あたりの最大容量 128TiBMSA 1050 1GbE iSCSI におけるサポート数 ＊MSA 1050 1GbE iSCSI コントローラーを 2 台標準搭載(追加不可、リダンダント構成)
＊ホットプラグ対応リダンダント ファン、リダンダント パワーサプライ標準搭載 ＊最大 24 台の SAS HDD / SAS SSD を搭載可能 ＊MSA 2050 2.5 型ディスク 増設エンクロージャーを 3 台追加することで、 最大 96 台の SAS HDD / SAS SSD を搭載可能 ＊キャッシュメモリはコントローラーあたり 6GB (Read / Write データキャッシュ+システムメモリ)搭載 (バックアップ機能付き) ＊ホストポートは 1Gb/s iSCSI (RJ-45 ポート)に対応 ＊1GbE RJ-45 iSCSI SFP トランシーバーが標準搭載 ＊マルチパス構成とする場合、コントローラーの他に iSCSI ネットワーク環境も合わせて、 冗長化する必要があります。 ＊電源コードは 100V 用(NEMA5-15P、3.6m)と 200V 用(IEC320 C13-C14、0.7m)が各 2 本添付されます。 MSA 1050 1GbE iSCSI デュアルコントローラー
2.5 型 ストレージ (2U) Q2R23A 900,000 円 (税抜価格) MSA 2050 3.5 型 Disk Enclosure H H SAS H H SAS MSA 2050 2.5 型 Disk Enclosure H H SAS H H SAS ハードドライブ 2.5 SAS H 2.5 SAS H 2.5 SSD H
MSA 1050 1GbE iSCSI デュアルコントローラー 3.5 型 ストレージ (2U) Q2R22A 900,000 円 (税抜価格) MSA 2050 2.5 型 Disk Enclosure H H SAS H H SAS MSA 2050 3.5 型 Disk Enclosure H H SAS H H SAS ハードドライブ 3.5 SSD H 3.5 SAS H 3.5 SAS H
HPE MSA 1050 Storage
25
RAID ストレージ システム構成図
HPE MSA 1050 Storage SAS
MSA 1050 SAS 構成例
◆MSA 1050 SAS のマルチパス構成には、サーバーあたり 2 枚(推奨)のホスト バス アダプター、MSA 1050 SAS 用オプション コントローラー、 マルチパス ソフトウェアが必要です。 ◆デュアル 2 レーン SAS 外部接続 ファンアウト ケーブルと SAS 外部接続ケーブルの混在はできません。 デュアルコントローラー デュアルポート デュアルパス構成 サーバー HBA サーバー HBA デュアルコントローラー マルチパス構成 (デュアル 2 レーン SAS 外部接続ファンアウト ケーブルを使用) サーバー HBA HBA サーバー HBA HBA サーバー HBA HBA サーバー HBA HBA
HPE MSA 1050 Storage
SAS ホスト バス アダプター
◆サーバーOS / HBA のサポート情報は、「SPOCK (Single Point of Connectivity Knowledge)」 (http://www.hpe.com/storage/spock)を参照ください。
◆MSA 1050 SAS 本体には、コントローラーあたり 2 つのポートがあります。 ◆マルチパス構成のときは HBA の冗長化のため 2 枚構成を推奨
DL / ML 用 12Gb SAS 対応 SAS ホスト バス アダプター
＊Smart アレイ E208e-p / P408e-p コントローラーがサポート
＊MSA 1050 SAS では SAS ホスト バス アダプターとして機能します。 ＊SAS ホスト バス アダプター/ Smart アレイ コントローラーの詳細については、 DL / ML 各サーバーのシステム構成図を参照ください。 SFF8644 DL / ML 用 12Gb SAS 対応 SAS ホスト バス アダプター MSA 1050 SAS 本体 (2.5 型モデル) (3.5 型モデル)
SAS ケーブル
＊サーバーと MSA 1050 SAS 本体との接続用 ＊MSA 1050 SAS コントローラーが冗長構成の場合は 2 本必要 SFF8644 SFF8644-SFF8644 SAS 外部接続ケーブル SFF8644 右記表を参照＊サーバーと MSA 1050 SAS 本体との接続用(MSA 2050 SAS では使用不可) ＊1 本でサーバー2 台と MSA 1050 SAS 本体が接続可能 ＊ファンアウト型 SAS ケーブル(MSA 側 x1、ホスト側 x2 (2 レーン x デュアル)) MSA 側のコネクターから分岐点までの長さは 0.3 m ＊MSA 1050 SAS コントローラーが冗長構成の場合は 2 本必要 ＊デュアル 2 レーン SAS 外部接続 ファンアウト ケーブルと SAS 外部接続ケーブルの混在はできません。 SFF8644-デュアル 2 レーン SFF8644 SAS 外部接続 ファンアウト ケーブル 下記表を参照
MSA 1050 SAS で使用可能な SAS ケーブル SAS ケーブル (SFF8644-SFF8644) ケーブル長 SFF8644-SFF8644 SAS 外部接続ケーブル SFF8644-デュアル 2 レーン SFF8644 SAS 外部接続 ファンアウト ケーブル 型番 税抜価格 型番 税抜価格 0.5 m 691968-B21 12,000 円 － － 1 m 716195-B21 15,000 円 K2Q99A 37,000 円 2 m 716197-B21 19,000 円 K2R00A 47,000 円 4 m 716199-B21 29,000 円 K2R01A 73,000 円
HPE MSA 1050 Storage
27MSA 1050 SAS 本体
サーバー直接接続(SAS HBA)2.5 型モデル
SFF8644AC 電源 デュアル コントローラー モデル
◆標準添付以外の電源コードは、電源コードの項目の表より選択ください。 ◆MSA 1050 本体には、HPE 製ラック シリーズに対応したラック取り付け金具が標準添付されています。 ラック取り付け金具の取り付け可能奥行き：63.4cm～94.0cmAC 電源 デュアル コントローラー モデル
＊MSA 1050 SAS コントローラーを 2 台標準搭載(追加不可、リダンダント構成) ＊ホットプラグ対応リダンダント ファン、リダンダント パワーサプライ標準搭載 ＊最大 12 台の SAS HDD / SAS SSD を搭載可能 ＊MSA 2050 3.5 型ディスク 増設エンクロージャーを 3 台追加することで、 最大 48 台の SAS HDD / SAS SSD を搭載可能 ＊キャッシュメモリはコントローラーあたり 6GB (Read / Write データキャッシュ+システムメモリ)搭載 (バックアップ機能付き)＊ホストポートは 12Gb / 6Gb SAS High Density (SFF8644)に対応
＊マルチパス構成とする場合、コントローラーの他に SAN ネットワーク環境も合わせて、 冗長化する必要があります。 ＊電源コードは 100V 用(NEMA5-15P、3.6m)と 200V 用(IEC320 C13-C14、0.7m)が各 2 本添付されます。 サーバー直接接続(SAS HBA)または ファイバーチャネル スイッチ接続
3.5 型モデル
項目 サポート数 最大接続ホスト数 512 MSA 1050 SAS 論理ボリューム最大サポート数 512 1 論理ボリューム(LUN)あたりの最大容量 128TiB MSA 1050 SAS におけるサポート数 ＊MSA 1050 SAS コントローラーを 2 台標準搭載(追加不可、リダンダント構成) ＊ホットプラグ対応リダンダント ファン、リダンダント パワーサプライ標準搭載 ＊最大 24 台の SAS HDD / SAS SSD を搭載可能 ＊MSA 2050 2.5 型ディスク 増設エンクロージャーを 3 台追加することで、 最大 96 台の SAS HDD / SAS SSD を搭載可能 ＊キャッシュメモリはコントローラーあたり 6GB (Read / Write データキャッシュ+システムメモリ)搭載 (バックアップ機能付き)＊ホストポートは 12Gb / 6Gb SAS High Density (SFF8644)に対応
＊マルチパス構成とする場合、コントローラーの他に SAN ネットワーク環境も合わせて、 冗長化する必要があります。 ＊電源コードは 100V 用(NEMA5-15P、3.6m)と 200V 用(IEC320 C13-C14、0.7m)が各 2 本添付されます。 MSA 1050 12Gb SAS デュアルコントローラー 2.5 型 ストレージ (2U) Q2R21A 950,000 円 (税抜価格) MSA 2050 3.5 型 Disk Enclosure H H SAS H H SAS MSA 2050 2.5 型 Disk Enclosure H H SAS H H SAS ハードドライブ 2.5 SAS H 2.5 SAS H 2.5 SSD H MSA 1050 12Gb SAS デュアルコントローラー 3.5 型 ストレージ (2U) Q2R20A 950,000 円 (税抜価格) MSA 2050 2.5 型 Disk Enclosure H H SAS H H SAS MSA 2050 3.5 型 Disk Enclosure H H SAS H H SAS ハードドライブ 3.5 SSD H 3.5 SAS H 3.5 SAS H
HPE MSA 1050 Storage
増設エンクロージャー
H H SAS H H SASRAID ストレージ システム構成図
HPE MSA 1050 Storage 共通
AC 電源モデルの MSA 1050 (2.5 型 / 3.5 型)、 MSA 2050 増設エンクロージャー 接続 ＊MSA 2050 2.5 型ディスク 増設エンクロージャーに 2 本標準添付 SFF8088 SFF8088 SAS 外部接続ケーブル SFF8088-SFF8088 (0.5m) ＊MSA 1050 本体と MSA 2050 2.5 型ディスク 増設エンクロージャー接続、MSA 2050 2.5 型ディスク 増設エンクロージャー同士の接続用 ＊増設エンクロージャーの個数により必要な長さのケーブル を選択ください。下記共通コメント欄を参照ください。 SAS 外部接続ケーブル SFF8088-SFF8088 (2m) 407339-B21 16,000 円 (税抜価格)
