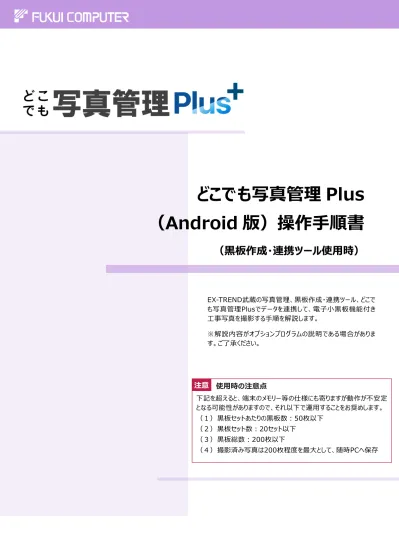

どこでも写真管理 Plus

（Android 版）操作手順書

（黒板作成・連携ツール使用時）

EX-TREND武蔵の写真管理、黒板作成・連携ツール、どこで も写真管理Plusでデータを連携して、電子小黒板機能付き 工事写真を撮影する手順を解説します。 ※解説内容がオプションプログラムの説明である場合がありま す。ご了承ください。 使用時の注意点 下記を超えると、端末のメモリー等の仕様にも寄りますが動作が不安定 となる可能性がありますので、それ以下で運用することをお奨めします。 （１） 黒板セットあたりの黒板数：50枚以下 （２） 黒板セット数：20セット以下 （３） 黒板総数：200枚以下 （４） 撮影済み写真は200枚程度を最大として、随時PCへ保存 注意

どこでも写真管理Plus（Android版）操作手順（黒板作成・連携ツール使用時）

目次

1．どこでも写真管理Plusの概要 ______________ 1

1

－

1

どこでも写真管理Plusの動作の許可について ____________

1

1

－

2

SnapChamberを使って黒板・写真を転送する場合は ____

2

2．

写真管理から工種分類・豆図を出力する

______ 3

2

－

1

工種分類を作成する _____________________________

3

2

－

2

豆図を「黒板作成・連携ツール」に出力する _____________

4

2

－

3

分類を「黒板作成・連携ツール」に出力する _____________

6

3．

黒板作成・連携ツールで黒板データを作成する

___ 7

3

－

1

黒板データを新規作成する _________________________

7

3

－

2

黒板レイアウトを選択する __________________________

8

3

－

3

黒板を編集する _________________________________

9

3

－

4

豆図を貼り付ける ______________________________

10

4．

黒板データをどこでも写真管理Plusに転送する

__ 11

4

－

1

転送先の工事データを作成する ____________________

11

4

－

2

USB接続で黒板データを転送する __________________

12

4

－

3

SnapChamberを使って黒板データを転送する （インターネット経由） ___

15

5．

どこでも写真管理Plusで写真を撮影する

______ 16

5

－

1

転送された黒板データを取り込む ___________________

16

5

－

2

電子小黒板付き写真を撮影する __________________

18

6．

撮影した写真を写真管理に取り込む

________ 22

6

－

1

USB接続で写真を取り込む ______________________

22

6

－

2

SnapChamberを使って写真を取り込む （インターネット経由） ___

25

1

1

どこでも写真管理 Plus の概要

「どこでも写真管理Plus」とは、電子小黒板機能付き工事写真撮影アプリです。 本書では、EX-TREND武蔵の写真管理、黒板作成・連携ツール、Androidアプリ「どこでも写真管理Plus」の連携につい て説明します。

写真管理

黒板作成・連携ツール

Android アプリ 「どこでも写真管理 Plus」

EX-TREND武蔵の写真管理で 作成した「工種分類」「豆図」を黒 板作成・連携ツールに取り込み、 事前に黒板リストを作成します。 作成した黒板リストをAndroid アプリ「どこでも写真管理Plus」 に取り込み、黒板を選んで工事 写真を撮影します。 撮影した小黒板付き工事 写真をEX-TREND武蔵の 写真管理に送信します。

1-1 どこでも写真管理Plusの動作の許可について

スマートフォンで「どこでも写真管理Plus」を起動した時に、各種動作の許可を求める画面が表示される場合があります。 この画面では、すべて「許可」を選択します。 【画面例】

1-2 SnapChamberを使って黒板・写真を転送する場合は

黒板データや写真の転送に「SnapChamber」を利用すると、PCとスマートフォンが離れた場所（事務所と現場など）にあっ てもインターネット経由で黒板データや写真を転送することができます。 このときSnapChamberの「ユーザー名（アカウント）」と「パスワード」を、EX-TREND武蔵の写真管理、黒板作成・連携ツ ール、どこでも写真管理Plus で同じ設定に合わせておく必要があります。 ［ファイル］－［分類出力］－ ［SnapChamberへ］をクリック ［設定］をクリック ［オプション設定］をクリック ［設定］をタップ ［アカウント］（ユーザー名）と ［パスワード］を設定 ［ユーザー名］と ［パスワード］を設定 ［ユーザー名］と ［パスワード］を設定 EX-TREND 武蔵の写真管理の SnapChamber 設定場所 黒板作成・連携ツールの SnapChamber 設定場所 どこでも写真管理 Plus の SnapChamber 設定場所 使用する SnapChamber のユーザ ー名（アカウント）は、他 PC やスマー トフォンでは使用しないでください 他のPCやスマートフォンからアクセスがあると、 SnapChamberで管理している工事情報や写 真の転送情報などが上書きされ、正しく連携でき なくなる恐れがあります。 使用するSnapChamberのユーザー名（アカウ ント）は、単独でお使いください。 注意

3

［分類読込］をクリックします。 テンプレート名、グループ名、登録名を選択しま す。 分類を選択します。 ［読込］をクリックします。 読み込みを終了したら［終了］をクリックしま す。

2-1 工種分類を作成する

EX-TREND武蔵の写真管理で使用する分類を用意しておきます。 ここでは、工事テンプレートから読み込む例で説明します。

2

写真管理から工種分類・豆図を出力する

1 2 3 4 分類が読み込まれます。 5

［電子黒板］をクリックします。 ［PC で事前に黒板を作成する］タブをクリック します。 ［豆図出力］をクリックします。 出力する豆図を選択します。 ［「黒板作成・連携ツール」へ豆図を出力］を クリックします。

2-2 豆図を「黒板作成・連携ツール」に出力する

必要な豆図をあらかじめ「黒板作成・連携ツール」に出力しておきます。 1 4 5 2 3

5

出力先、文字、表示色、利用方法を設定しま す。 ［出力］をクリックします。 ［OK］をクリックします。 6 7 8

出力する分類を選択します。 ［電子黒板］をクリックします。 ［PC で事前に黒板を作成する］タブをクリック します。 ［分類出力］をクリックします。 出力先と出力する分類を設定します。 ［出力］をクリックします。 分類が出力され、黒板作成・連携ツールが起 動されます。

2-3 分類を「黒板作成・連携ツール」に出力する

「黒板作成・連携ツール」へ分類を出力します。 写真－大分類、写真区分、工種、種別、細別、工種区分予備1、工種区分予備2、工種区分予備3が出力されます。 （※撮影箇所は出力されません。） 1 2 6 5 3 4 選択した分類以下を出力 する場合は［選択している 分類以下］を選択します。 黒板作成・連携ツール が起動します。 黒板作成・連携ツールが起動します。

7

黒板データの名称（工事名称）を入力しま す。 会社名を入力します。 ［OK］をクリックします。 ［OK］をクリックします。 黒板レイアウトの選択画面が表示されます。

3-1 黒板データを新規作成する

「黒板作成・連携ツール」で黒板データを作成します。

3

黒板作成・連携ツールで黒板データを作成する

3 1 4 2

写真管理から出力し たの工種分類が表示 されます。 分類を選択すると初期状態 の黒板が表示されます。 使用する黒板のレイアウトを選択します。 ［選択］をクリックします。

3-2 黒板レイアウトを選択する

黒板レイアウトを選択します。 1 2

9

2 1 ［黒板の編集］のアイコンをクリックします。 （表示されている黒板イメージをダブルクリック しても同じです。） 各項目を設定します。 （詳細はヘルプを参照してください。）

3-3 黒板を編集する

黒板を編集します。各種値などを入力します。

4 選択した豆図が 貼り付けられます。 1 ［図面ファイル選択］をクリックします。 豆図の保存先を指定して、貼り付ける豆図を 選択します。 ［開く］をクリックします。 編集を終了したら［編集終了］をクリックしま す。 編集中の内容が保存されていない場合は、確 認のメッセージが表示されますので、［はい］を クリックします。

3-4 豆図を貼り付ける

必要に応じて豆図を貼り付けます。 3 2

11

4-1 転送先の工事データを作成する

あらかじめスマートフォンの「どこでも写真管理Plus」で、黒板データの転送先となる工事データを作成しておきます。

4

黒板データをどこでも写真管理 Plus に転送する

必要な黒板データを作成したら、黒板データをAndroidアプリ「どこでも写真管理Plus」に転送します。転送する方法は2通 りあります。 ・USBケーブルで接続して転送 ・SnapChamberを使って転送（インターネット経由） スマートフォンで、どこでも写真管理 Plus を起 動し、［工事新規作成］（＋マーク）をタッ プします。 ［工事名称］など工事の情報を入力します。 入力を終えたら、［工事一覧］をタップしま す。 工事一覧に戻ります。 黒板データの転送先の工事が作成されている ことを確認します。 1 2 3 4

2 PC とスマートフォンを USB ケーブルで接続します。

4-2 USB接続で黒板データを転送する

PCとスマートフォンをUSBケーブルで接続し、黒板データを「どこでも写真管理Plus」に転送します。 スマートフォン （どこでも写真管理Plus） 1 転送対象の黒板を選択し、右クリックして［ど こでも写真管理 Plus 転送］をクリックします。 （黒板を選択した状態で［ツール］ー［どこ でも写真管理 Plus 転送］を実行しても同じ です。） ※黒板を複数選択することも可能です。 ［USB］を選択します。 ［OK］をクリックします。 転送を終えたら［OK］をクリックします。 以上で黒板データの転送は完了です。 PC とスマートフォンから USB ケーブルを抜いて 3 4 5 PC （黒板作成・連携ツール）

13

USB 接続で黒板データの転送が失敗する場合は USBで接続したスマートフォンへの黒板データの転送が失敗する場合は、次のことを確認して下さい。 ● PC のエクスプローラーでスマートフォン内のファイルが確認できますか？ 正しく USB 接続されている場合は、PC のエクスプローラーでスマートフォン内のファイルが確認できます。 以下の操作で確認して下さい。 PCのエクスプローラーで ・接続したスマートフォン名が表示されない ・スマートフォン名をクリックしても何も表示されない ・エクスプローラーでは正常に見えるが、転送に失敗する などの場合は、以下のことを確認して下さい。 ● スマートフォンの電源は入っていますか？ スマートフォンの電源がオフになっていると転送できません。電源を入れて下さい。 ● スマートフォンが画面ロックされていませんか？ スマートフォンがパスワードやパターンなどで画面ロックされている状態だと転送できません。画面ロックを解除して下さい。 ● 正常な USB ケーブルで接続していますか？

「充電専用」の USB ケーブルでは転送できません。また USB ケーブルの不具合の可能性もあるので、他の USB ケーブルで 接続して下さい。 ● どこでも写真管理 Plus が起動していませんか？ スマートフォンで「どこでも写真管理 Plus」が起動している場合は、「どこでも写真管理 Plus」を終了して下さい。 ● スマートフォンに SD カードが入っていませんか？ スマートフォンに SD カードが入っていると転送が失敗する場合があります。SD カードのマウントを解除して下さい。 （次ページへ続きます） 補足 USB 接続した状態で、PC のエクスプローラーを 開き、「PC」の下層にある「接続したスマートフォ ン名」をクリックします。 スマートフォン内の 「Phone（内部ストレージ）」 が表示されれば、正しく接続されています。 1 2

（続き） ● USB 接続が「充電」モードになっていませんか？ スマートフォン側の USB 接続が「充電」モードになっていると状態だと転送できません。 以下の操作で USB 接続を「メディアファイルを転送」（MTP 接続）に変更して下さい。 USB 接続した状態で、スマートフォンの画面上 部から下に指をスライド（スワイプ）し、通知 領域を表示します。 ※ 通知領域のデザインや表示される内容は、 スマートフォンによって異なる場合があります。 「USB で充電中」と表示されるので、タップしま す。 「メディアファイルを転送」をタップします。 （「MTP 接続」にします。） これで転送できるか試して下さい。 「メディアファイルを転送」に変更しても転送でき ない場合は、同操作で、もう一度「メディアファ イルを転送」（MTP 接続）を指定し直して下 さい。 1 2 3 4

15

2 3

4-3 SnapChamberを使って黒板データを転送する（インターネット経由）

SnapChamberを利用して、インターネット経由でPCの黒板データをスマートフォンの「どこでも写真管理Plus」に転送しま す。 転送対象の黒板を選択し、右クリックして［ど こでも写真管理 Plus 転送］をクリックします。 （黒板を選択した状態で［ツール］ー［どこ でも写真管理 Plus 転送］を実行しても同じ です。） ※黒板を複数選択することも可能です。 ［SnapChamber］を選択して［OK］をクリ ックします。 転送を終えたら［OK］をクリックします。 以上で黒板データの転送は完了です。 1 「転送のための準備が必要です」と表示された場合は ［アカウント設定］をクリックして、SnapChamberにログインするための「ユーザー名」と「パスワード」を入力して下さい。 補足 2 3 1

5-1 転送された黒板データを取り込む

5

どこでも写真管理 Plus で写真を撮影する

Androidアプリ「どこでも写真管理Plus」で、黒板作成・連携ツールから転送した黒板を使用して工事写真を撮影します。 スマートフォンで、どこでも写真管理 Plus を起 動します。 黒板作成・連携ツールから黒板データが転送さ れた場合は、「受信済みファイルが見つかりまし た。～」と表示されます。 あらかじめスマートフォンで作成しておいた工事 から、黒板データを取り込む工事をタップしま す。 黒板データが取り込まれ、工事一覧に戻りま す。 黒板データを取り込んだ工事をタップして開きま す。 取り込んだ黒板データが、黒板セットの一覧に 追加されます。 1 2 3 黒板が表示されない場合は 画面下の「お気に入り」がオンになっていると取り 込んだ黒板が表示されない場合があります。 「お気に入り」をタップしてオフにすると、すべての黒 板が表示されます。 補足 取り込んだ黒板セット

17

転送した黒板データが受信できない場合は 黒板データを転送したのに、「受信済みファイルが見つかりました。～」 と表示されない場合は、以下の操作を試して下さい。 SnapChamber（インターネット経由）で転送した 場合は、SnapChamberの設定で「アカウント」と「パ スワード」を確認して下さい。 「アカウント」と「パスワード」の前後にスペースが入ってい ないかも確認して下さい。 PCの「黒板作成・連携ツール」のSnapChamber接 続設定と同じ「アカウント（ユーザー名）」と「パスワー ド」が設定されているかも確認して下さい。 SnapChamberの「アカウント」と「パスワード」が使用 可能かどうかを調べる場合は、「接続先URL」をタップ します。 表示されるSnapChamberのログイン画面で、 アカウント → ログイン画面のユーザーID パスワード → ログイン画面のPASSWORD に入力して、ログインできるかどうかを確認して下さい。 補足 表示されない。 「工事一覧」画面で、黒板データを取り込む予 定の工事をタップします。 （無い場合は他の工事でも構いません。） ［工事一覧］をタップして、「工事一覧」画面 に戻ります。 受信済みファイルの確認は「工事一覧」画面を 表示したタイミングでおこなわれますので、この 操作を何度か試してみて下さい。 1 2 ［設定］をタップ

使用する黒板が格納された黒板セットをタップ します。 格納されている黒板が一覧表示されます。 撮影で使用する黒板をタップします。 黒板情報が表示されます。 ［黒板情報］タブと［写真情報］タブをタップ して、黒板情報と写真情報をそれぞれ確認し ます。 現場で入力する項目がある場合は、ここで入 力します。 1 2 3

5-2 電子小黒板付き写真を撮影する

19

4 写真を撮影します。［黒板情報］タブの［撮 影］（カメラマーク）をタップします。 カメラが表示されます。 黒板の位置はドラッグして移動できます。 黒板のサイズは黒板の四隅の「○」をドラッグし て変更できます。 黒板の位置とサイズが決まったら、［撮影］ボ タン（◎）をタップして写真を撮影します。 撮影を終えたら、Android の［戻る］ボタンで 黒板情報画面に戻ります。 ※［戻る］ボタンのデザインや位置は、スマートフォ ンによって異なる場合があります。 5 6

撮影写真をタップして確認します。 撮影した写真が拡大表示されます。 ［情報］（ｉマーク）をタップします。 撮影した写真に関する情報が表示されるの で、確認します。 確認を終えたら、左上の［黒板情報］［黒 板一覧］とタップして、黒板一覧まで戻ります。 撮影を続ける場合は からの手順（黒板 選択→写真撮影）を繰り返して写真を撮影 します。 7 8 9

21

現場で黒板を作成するときは 現場で黒板を新規作成する場合は、「黒板セット一覧」ま たは「黒板一覧」画面に表示される［黒板追加］ボタンを タップします。 どこでも写真管理Plusに内蔵されている黒板が表 示されますので、使用する黒板を選択し、黒板の内 容を手入力して作成します。 作成した黒板は、黒板セットの「アプリで作成した黒 板」に格納されるので、写真を撮影するときはここか ら黒板を選択して撮影します。 補足 黒板の内容を タップして手入力 黒板の項目を タップして手入力

EX-TREND 武蔵の写真管理で、［取り込 み］をクリックします。 ［どこ写 Plus］をクリックします。

6-1 USB接続で写真を取り込む

PCとスマートフォンをUSBケーブルで接続し、EX-TREND武蔵の写真管理に写真を取り込みます。

6

撮影した写真を写真管理に取り込む

2 撮影した写真を、EX-TREND武蔵の写真管理で取り込みます。取り込む方法は2通りあります。 ・USBケーブルで接続して取り込み ・SnapChamberを使って取り込み（インターネット経由） PC とスマートフォンを USB ケーブルで接続します。 スマートフォン （どこでも写真管理Plus） PC （EX-TREND 武蔵の写真管理） 1 3

23

［OK］をクリックします。 ［USB］を選択します。 ［OK］をクリックします。 スマートフォン内の工事の一覧が表示されま す。 写真を取り込む工事をクリックして選択します。 ［OK］をクリックします。 8 4 5 6 7

取り込み完了のメッセージが表示されるので、 ［OK］をクリックします。 写真が取り込まれます。 以上で写真の取り込みは完了です。 PC とスマートフォンから USB ケーブルを抜いて 切り離します。 9 10

25

3 4

6-2 SnapChamberを使って写真を取り込む（インターネット経由）

SnapChamberを利用して、インターネット経由でEX-TREND武蔵の写真管理に写真を取り込みます。 どこでも写真管理 Plus で、写真を撮影した工 事をタップして開きます。 ［データ管理］をタップします。 写真一覧が表示されます。 ［選択］をタップします。 ［全選択］をタップします。 送信される写真にチェックマークが表示されま す。 ［SnapChamber へ送信］をタップします。 ［OK］をタップします。 まず、スマートフォンの「どこでも写真管理 Plus」で、写真を SnapChamber に送信します。 1 2 6 送信される 写真 5

1 2 ［閉じる］をタップします。 写真が「SnapChamber 送信済」になりま す。 7 送信済み 写真 EX-TREND 武蔵の写真管理で、［取り込 み］をクリックします。 ［どこ写 Plus］をクリックします。 ［OK］をクリックします。 次に、EX-TREND 武蔵の写真管理で SnapChamber から写真を取り込みます。

27

［SnapChamber］を選択します。 ［OK］をクリックします。 SnapChamber 内の工事の一覧が表示され ます。 写真を取り込む工事をクリックして選択します。 ［OK］をクリックします。 取り込み完了のメッセージが表示されるので、 ［OK］をクリックします。 写真が取り込まれます。 以上で写真の取り込みは完了です。 4 5 7 6 8 9
