ModelSim-Altera Edition インストール &　ライセンスセットアップ　Linux ver.11

(1)

2012 年 3 月 Rev. 1

ModelSim-Altera Edition

インストール&ライセンスセットアップ

Linux

(2)

ModelSim-Altera Edition

インストール&ライセンスセットアップ

1. はじめに ... 3 2. ModelSim-Altera について ... 3 2-1. ModelSim-Altera の種類 ... 3 3. ModelSim-Altera Edition のインストール ... 5 3-1. ダウンロード ... 5 3-2. インストール... 8 4. ModelSim-Altera Edition のライセンス設定 ... 12 4-1. ライセンス購入 ... 12 4-2. ライセンス・ファイルの入手 ... 12 4-2-1.コンピュータの登録... 13 4-3. ライセンス設定 ... 15 4-3-1.bash の場合 ... 15 4-3-2.C シェルの場合 ... 16 5. ModelSim-Altera Edition 起動確認 ... 17

(3)

1. はじめに

この資料は、Linux OS における ModelSim® -Altera® Edition のインストール方法、ライセンスのセットアップ方法を紹介しています。 対象ツールとバージョン： ModelSim-Altera Edition 10.0c Quartus® II v11.1 ServicePack2

2. ModelSim-Altera について

ModelSim-Altera ソフトウェアは、アルテラ・デバイスの動作検証ができる言語シミュレーション・ツールです。 2-1. ModelSim-Altera の種類 ModelSim-Altera には複数のエディションがあります。各エディションはそれぞれ使用できる機能や対応言語、シミュレーション速度が異なります。各エディションの違いを表 2-1 にまとめます。この資料で紹介するインストール、ライセンスセットアップの手順は ModelSim-Altera Edition に対応します。表 2-1. ModelSim-Altera 各エディションの比較 ModelSim- Altera Starter Edition

ModelSim- Altera Edition

コスト無償有償

シミュレーション速度

（目安） x1 x1.33

サポートする Quartus II Quartus II Web Edition Quartus II Subscription Edition サポート・デバイス Quartus II がサポートするデバイスに対応*1

サポート OS Windows/Linux(32bit)*2

混在シミュレーション不可

(4)

（*1）Quartus II Subscription Edition と Quartus II Web Edition はサポート機能やサポート・デバイスが異なります。詳細については『アルテラ社 Quartus II 開発ソフトウェア v11.1 サブスクリプション・エディションとウェブ・エディションの比較』をご参照ください。

（*2）ModelSim-Altera の各エディションのソフトウェアは 32bit / 64bit どちらの OS でも使用することができますが、64bit OS 上でも 32bit モードでの動作となります。

(5)

3. ModelSim-Altera Edition のインストール

ModelSim-Altera Edition のインストーラをアルテラ社ホームページよりダウンロードし、インストール作業を行います。 3-1. ダウンロード ① アルテラ社ホームページ（http://www.altera.co.jp）にアクセスし、右上のダウンロード・センタをクリックします。（図 3-1-1）図 3-1-1 アルテラ社ホームページ > ダウンロード ② 個別ダウンロードの欄で、『ステップ 1』の“ModelSim-Altera Edition”を選択します。『ステップ 2』で使用する Quartus II に対応したバージョン*1 を選択します。『ステップ 3』の“GO”をクリックします。（図 3-1-2）（*1）ModelSim-Altera のバージョンは、必ず使用する Quartus II のバージョンに対応したものを使用してください。図 3-1-2 ダウンロード・センタ、個別ダウンロード（Quartus II v11.1 SP2 を使用している場合）

(6)

③ 一覧から使用するバージョンのインストーラ（.exe）をダウンロードします。（図 3-1-3）図 3-1-3 ModelSim-Altera 個別ソフトウェア・ダウンロード一覧 ④ myAltera アカウントへのログイン・ページが開きます。ユーザーネームとパスワードを入力してログインします。（図 3-1-4）図 3-1-4 nuAltera ログイン画面 ※ myAlteraアカウントをお持ちでない場合はmyAlteraアカウントを作成していただくことでダウンロード可能になります。（図 3-1-5） 図 3-1-5 myAltera アカウント登録

(7)

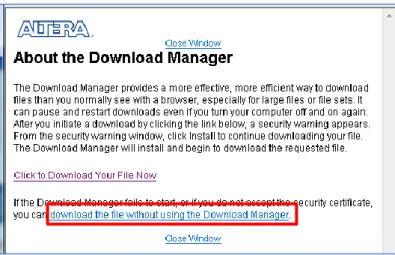

⑤ Download Manager が開きます。“download the file without using the Download Manager”をクリック（図 3-1-6）して Download Manager を使用せずにダウンロードします。

図 3-1-6 Download Manager 画面

(8)

3-2. インストール

① 3-1 章でダウンロードした sh ファイルを実行します。 # cd <ダウンロードした sh ファイルの保存先> # bash 11.1sp2_259_modelsim_ae_linux.sh

② Altera Installer が起動します。Introduction ページで Next をクリックします。（図 3-2-1）

(9)

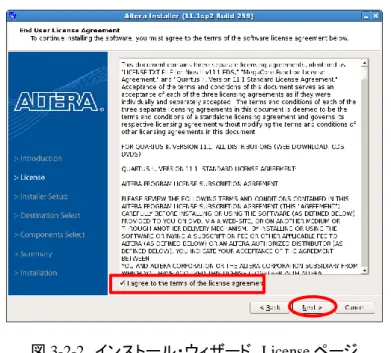

③ License ページで“I agree to the terms of the license agreement.”にチェックを入れて Next をクリックします。（図 3-2-2）

図 3-2-2 インストール・ウィザード License ページ

④ Destination Select ページで、『Installation Directory』にインストール先フォルダを指定します。デフォルトでは c¥altera¥<ツールのバージョン> にインストールされます。デフォルト以外のフォルダにインストールする場合には、パスを直接入力、もしくは Browse からフォルダを指定します。 ※重要※ インストール先のフォルダ名とパスには日本語、スペースは使用できません。必ず半角英数字のみ使用してください。 Next をクリックします。（図 3-2-3）図 3-2-3 インストール・ウィザード Destination Select ページ

(10)

⑤ Components Select で ModelSim-Altera Edition (Paid) にチェックが入っていることを確認し、 Next をクリックします。（図 3-2-4）

図 3-2-4 インストール・ウィザード Component Select ページ

⑥ Summary ページで内容を確認し、Next をクリックします。（図 3-2-5）

(11)

⑦ インストールが完了したら、Finish をクリックしインストール・ウィザードを閉じます。（図 3-2-6）

図 3-2-6 インストール完了画面

(12)

4. ModelSim-Altera Edition のライセンス設定

4-1. ライセンス購入 ModelSim-Altera Edition は有償の製品となります。使用するには製品を購入してライセンスを入手する必要があります。ModelSim-Altera Edition のご購入については、担当営業にお問い合わせください。 4-2. ライセンス・ファイルの入手 ライセンスをご購入後、ライセンス・ファイルを入手する必要があります。ライセンス・ファイルはアルテラ社ホームページのライセンス・センターから入手します。 ① アルテラ社ホームページ（http://www.altera.co.jp）にアクセスし、右上の myAltera アカウントをクリックします。（図 4-2-1）図 4-2-1 アルテラ社ホームページ > myAltera アカウント ② ユーザーネーム、パスワードを入力しログインをクリックします。（図 4-2-2） ※myAltera アカウントをお持ちでない場合には、新規で登録する必要があります。図 4-2-2 myAltera アカウント・ログイン画面

(13)

③ myAltera ホーム内のライセンス・センターが開きます。（図 4-2-3）図 4-2-3 myAltera ホーム > ライセンス・センター 4-2-1.コンピュータの登録ライセンスを取得するコンピュータの ID を登録します。 ※すでに登録済みの場合はこの章は省略してください。 ① コンピュータの管理をクリックします。現在アカウントに登録されているコンピュータの一覧が表示されます。（図 4-2-1-1）新規コンピュータの登録をクリックします。図 4-2-1-1 登録されているコンピュータ一覧

(14)

② 図 4-2-1-2 の赤枠部分は必須入力項目になります。各項目の入力内容については表 4-2-1-1 をご参照ください。必須項目を入力後、保存をクリックします。図 4-2-1-2 コンピュータ新規登録（FIXED ライセンスの例表 4-2-1-1 必須入力項目項目説明 ライセンスの種類 FIXED or FLOAT を選択 プライマリ・コンピュータ名 任意のコンピュータ名を入力

プライマリ・コンピュータの種類 ライセンス発行する ID の種類を NIC ID、Guard ID、Host ID から選択

プライマリ・コンピュータ ID ID の種類に対応した ID を入力 NIC ID： PC の MAC Address

Guard ID：アルテラ社ガード・キーの ID Host ID： FLOAT 使用時、サーバーの NIC ID

(15)

新しく登録したコンピュータが一覧に追加されます。（図 4-2-1-3）図 4-2-1-3 コンピュータ登録 ③ 一覧に追加されたコンピュータの左のチェックボックスにチェックを入れ、ライセンス・ファイルの発行をクリックします。 ④ 購入している製品のライセンスに対応したライセンス・ファイルが登録しているアドレスにメールで送付されます。 ⑤ ライセンス・ファイルを開いてライセンスが正しく発行されているか確認します。 4-3. ライセンス設定

ModelSim-Altera Edition を使用する場合には、ModelSim-Altera の PATH とライセンス・ファイル（もしくはライセンス・サーバ）を環境変数に設定する必要があります。

使用している Linux 環境に合わせて、bash や C シェルの各設定ファイルを編集します。ここでは、bash と C シェル、それぞれを使用している場合の設定方法を説明します。 4-3-1.bash の場合下記の手順で.bashrc ファイルを編集し、アップデートします。 ① .bashrc ファイルを開きます。 bashrc ファイルはホームディレクトリ直下にあります。エディタから、.bashrc を指定して開くこともできます。 ② ModelSim-Altera の PATH を追記します。 export PATH=${PATH}:/<インストール・ディレクトリ>/modelsim_ae/linux ③ ライセンス・ファイルの環境変数を追記します。  ライセンス・ファイルを指定する場合例

export LM_LICENSE_FILE /usr/local/flexlm/licenses/license.dat  ライセンス・サーバを指定する場合例 export LM_LICENSE_FILE [email protected] ※複数のライセンスを記述する場合には、:（コロン）で区切って入力します。 ④ .bashrc ファイルの変更を保存し、コマンド・プロンプトから以下のコマンドを実行します。 cd↵ . ~/.bashrc↵

(16)

4-3-2.C シェルの場合下記の手順で.cshrc ファイルを編集し、アップデートします。 ⑤ .cshrc ファイルを開きます。 cshrc ファイルはホームディレクトリ直下にあります。エディタから、.cshrc を指定して開くこともできます。 ⑥ ModelSim-Altera の PATH を追記します。 setenv PATH=${PATH}:/<インストール・ディレクトリ>/modelsim_ae/linux ⑦ ライセンス・ファイルの環境変数を追記します。  ライセンス・ファイルを指定する場合例

setenv LM_LICENSE_FILE /usr/local/flexlm/licenses/license.dat  ライセンス・サーバを指定する場合例 setenv LM_LICENSE_FILE [email protected] ※複数のライセンスを記述する場合には、:（コロン）で区切って入力します。 ⑧ .cshrc ファイルの変更を保存し、コマンド・プロンプトから以下のコマンドを実行します。 cd↵ source .cshrc↵

(17)

5. ModelSim-Altera Edition 起動確認

ModelSim-Altera Edition の起動確認をします。 ① ModelSim-Altera を起動します。 cd <インストール・ディレクトリ>/bin/↵ ./vsim↵ ② Welcome ページは Close をクリックして閉じます。 ModelSim-Altera が起動します。Library ウィンドウにすでにアルテラ社各デバイスのライブラリが登録されています。（図 5-1）図 5-1 ModelSim-Altera 起動画面
