マルチメディア館 「ＩＴ夢（アトム）」
光ファイバー網
瀬戸牛峠 から見た 西興部市街地●
インターネット
●
村民掲示板
●
音声告知放送
●
ＶＯＤリクエスト
●
ＴＶ放送
ＮＨＫ・民間放送(6ch)
衛星放送<BS/CS>(1６ch)
農業気象情報(1ch)
●
牛舎遠隔監視
●
農業経営支援
●
農業気象情報
●
学校間交流
●
インターネット
●
高齢者見守り・
在宅
健康管理
●
議会中継(1ch)
●
農業
気象情報
●
農業経営支援
●
ＮＣＮ(1ch)
●
ＶＯＤ(7ch)
高齢者
高齢者
一般家庭
一般家庭
村内学校
村内学校
農 協
農 協
酪農家
酪農家

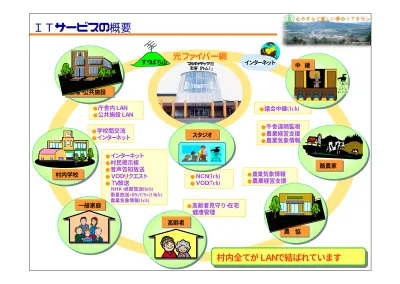

ＩＴサービスの概要
インターネット
すりばち山
スタジオ
スタジオ
●
庁舎内ＬＡＮ
●
公共施設ＬＡＮ
役場・
公共施設
役場・
公共施設
村内全てがＬＡＮで結ばれています
村内全てがＬＡＮで結ばれています
中 継
中 継
瀬戸牛峠 から見た 西興部市街地
光ファイバー網 伝送設備（ＦＴＴＨ方式）の構成
（その１）
紋別
公衆網 光ファイバーケーブル 光引込み線 光接続函 光伝送 端末装置 ＩＴサービス端末 電話端末 CATV端末 ﾎｰﾑﾀｰﾐﾅﾙ ﾃﾚﾋﾞ通信信号
映像信号
音告端末村 民 宅 内
光伝送 センター 装置 （映像系） 自主放送装置 調整編集 スタジオ 自主放送装置 調整編集 スタジオ 映像送信 装置 映像送信 装置マルチメディア館
Ｉ
Ｔ夢（アトム ）
光ファイバー 分岐装置 インターネット交換所
屋上●
光ファイバーケーブル を各家庭まで直接引き込み、動画像などの大容量情報を送受信可能にする全光化通信システムをいいます。
●
西興部村の光ＣＡＴＶ網は、映像信号と通信信号の二種類の光信号を波長多重化して、１心の光ファイバーで伝送しています。
●
村内のＬＡＮは上り・下りとも１０Ｍｂ/ｓの伝送速度での通信ができ、ＣＡＴＶ設備は,多チャンネル、大容量化に必要な７５０ＭＨｚ帯に対応しています。
ＦＴＴＨ方式
(FiberToTheHome)
すりばち山 受信アンテナ装置 電話装置 伝送路（屋外） マンホール・管路 伝送路（地下） VODリクエスト端末 村光ファイバーケーブル 村光屋内線 村光引込み線 ＴＶ用同軸 通信事業者 光ファイバーケーブル ツィストペアケーブル(UTP) メタル屋内線凡
例
（クロージャーＢＯＸ） 映像 PC Ｈ Ｕ Ｂ LAN 電話 通信 ＩＴサービス サーバー 光伝送 センター 装置 （通信系） ルータ ルータ瀬戸牛峠 から見た 西興部市街地 マルチメディア館 「ＩＴ夢（アトム）」
光ファイバー網
ＣＡＴＶ受信伝送設備
すりばち山写真 すりばち山に地 上波TV・FM用ア ンテナ、マルチメ ディア館「ＩＴ夢」 （アトム）の屋上に ＢＳ・ＣＳ・気象用 アンテナを設置し て、鮮明な映像･ 音声を受信する 装置です。ＣＡＴＶ映像送信設備
アンテナで受信したテレ ビ、ＦＭ放送や自主放送、 ＶＯＤ等の映像・音声信号 をチャンネル毎に調整して 伝送路へ送り出すための 装置です。光伝送センター設備
伝送路設備（
屋外）
村民宅内設備
●映像送信装置 映像・通信の信号を電気・光に変換し、伝送する 装置と、各家庭毎に配線されている光ファイバー 心線を集約する装置です。 光ファイバーケーブル は１心で大容量の映像 信号と通信信号を一度 に伝送する設備で、太 さ0.1mmほどのガラス 繊維のファイバーのケ ーブルと付属物で双方 向通信を可能とする屋 外伝送設備です。 光・電気変換及び信号の多重・分離機能を持つ光伝 送端末装置、ＣＡＴＶ番組切替装置（ホームターミナル） と各ＩＴサービス端末装置です。 ●光伝送センター 装置 ●家庭用ラック ●ホームターミナル ●受信アンテナ装置（すりばち山） ●受信 アンテナ 装置 （ＩＴ夢 屋上） ●光ファイバー集約装置 ●光伝送端末装置 （ＩＴ夢） （ＩＴ夢） ●光ファイバーケーブル ◆光接続函 （クロージャーＢＯＸ）光ファイバー網 伝送設備（ＦＴＴＨ方式）の構成
（その２）
マルチメディア館 「ＩＴ夢（アトム）」
光ファイバー網
ＣＡＴＶサービス
ＣＡＴＶサービス
●
地上波放送
ＮＨＫ・民間放送(6ch)
●
衛星放送
ＢＳ・ＣＳ(16ch)
●
自主放送
ＮＣＮ・議会中継(2ch)
●
Ｉ
Ｔサービス放送
ＶＯＤ放送(7ch)
農業気象情報放送(1ch)
ＩＴサービス
ＩＴサービス
伝送設備（ＦＴＴＨ方式）
伝送設備（ＦＴＴＨ方式）
・一般電話
・Ｉ
ＳＤＮ
・専用回線
電話・
専用サービス
＜電気通信事業者＞
電話・
専用サービス
＜電気通信事業者＞
西興部村が進めるマルチメディア整備事業
●
ＣＡＴＶ受信伝送設備
●
ＣＡＴＶ映像送信設備
●
光伝送センター設備
●
伝送路設備（屋外）
●
村民宅内設備
西興部地区田園地域マルチメディアモデル整備事業は、農林水
産省が推進している「農山漁村地域の情報通信基盤整備計画」の
一環で、ＣＡＴＶ施設等を核とする高速、大容量かつ双方向の通信
を可能とする情報通信基盤のモデル整備事業として採択された事
業です。
・計画採択：平成１１年度
・事業年度：平成１１年度∼（計画、一部伝送路設備工事）
平成１２年度∼（伝送路設備工事、マルチメディア 館建設工事）
平成１３年度∼（伝送路設備工事、各種アプリケーション 工事、
ＣＡTV工事、アミューズメント工事）
平成１４年度∼（各種アプリケーション工事）
・供用開始：平成１３年１２月
「総事業費：１７億円」
●
農業気象情報サービス
●
牛舎遠隔監視サービス
●
農業経営支援サービス
●
インターネットサービス
●
村民掲示板サービス
●
音声告知放送サービス
●
ＶＯＤリクエストサービス
●
高齢者見守り・在宅健康
管理サービス
●
マルチメディア館内
交流サービス
●
学校間交流サービス
マルチメディア館 「ＩＴ夢（アトム）」
光ファイバー網
ＣＡＴＶ機械室
サービス利用者
ＣＡＴＶサービス
（ＮＣＮ：にしおこっぺむらコミュニケーションネットワーク）
●ホームターミナル ◆西興部村ＣＡＴＶでは、 地上波やＢＳ・ＣＳ放 送はもちろん、議会中 継やお祭りといったイ ベントなど、村が作成 した自主放送（ＮＣＮ） も放送しています。 ●操作用リモコン ●スタジオ ●調整編集装置 ●ＴＶモニター ◆村の話題やニュース、 イベント、役場からのお 知らせなどの 収録･編 集を行い、放送します。生中継
自主放送（ＮＣＮ）
◆村議会の 模様等をリ アルタイム に中継しま す。 ●映像送信装置 ◆全チャンネ ルをモニター して、鮮明な 画像による 送信を確認 します。 ●議会 ●遠隔カメラ ●生中継装置 ◆アンテナで受信したテレビや自 主放送等の信号をチャンネル 毎に調整して伝送路へ送り出 す装置です。 （ＩＴ夢） （ＩＴ夢）受信アンテナ
●受信アンテナ 装置 （すりばち山） ●受信アンテナ装置（ＩＴ夢屋上） サービス利用者 シ ス テ ム 構 成 ＩＴ（アトム）館 すりばち山 受 信 ア ン テ ナ 設 備 ﾎｰﾑ ﾀｰﾐﾅﾙ ＴＶ 映像 送信装置 （スタジオ・調整編集装置） 自主放送設備 光伝送 端末装置 光伝送 センター 装置 光 フ ァ イ バ ー 網 （役場）西興部村ＣＡＴＶ
西興部村ＣＡＴＶ
チャンネル表
チャンネル表
表示 ﾁｬﾝﾈﾙ 放 送 名 称 等 表示 ﾁｬﾝﾈﾙ 放 送 名 称 等 1 ＨＢＣ（北海道放送） 19 ＢＳジャパン 3 ＮＣＮ（自主放送） 20 ＢＳフジ 4 ＨＴＢ（北海道テレビ放送） 21 ＣＳ ＤｉｇｉＣｕｂｅ 5 ＳＴＶ（札幌テレビ放送） 22 ＣＳ ＣＡＲチャンネル 6 ＮＨＫ総合 23 ＣＳ ベターライフチャンネル 8 ＵＨＢ（北海道文化放送） 24 ＣＳ ＭＡＬＬＯＦＴＶ 9 気象情報 25 ＣＳ グリーンチャンネル（農水情報） 10 ＮＨＫ教育 26 ＣＳ 放送大学ＣＳテレビ 11 ＢＳＮＨＫ衛星第一 27 ＣＳ ＱＶＣ 12 ＢＳＮＨＫ衛星第二 30 ＶＯＤ−１ （ビデオリクエスト） 13 生中継（議会中継等） 31 ＶＯＤ−２ （ビデオリクエスト） 14 ＢＳＮＨＫデジタルハイビジョン 32 ＶＯＤ−３ （ビデオリクエスト） 15 ＢＳ日テレ 33 ＶＯＤ−４ （ビデオリクエスト） 16 ＢＳ朝日 34 ＶＯＤ−５ （ビデオリクエスト） 17 ＢＳ−ｉ 35 ＶＯＤ−６ （ビデオリクエスト） 18 ＷＯＷＯＷ 36 ＶＯＤ−７ （ビデオリクエスト）マルチメディア館 「ＩＴ夢（アトム）」
光ファイバー網
ＣＡＴＶ機械室
サービス利用者（
酪農家）
サービス利用者（
一般利用者）
農業気象情報サービス
●農業気象情報用サーバー ◆気象予報会社提供の気象 データを光ファイバー網で 農業経営者に提供します。 ●映像送信装置 ◆気象予報会社からの 気象情報を衛星放送 受信機で受信し、映 像送信装置で24時間 提供します。 ◆西興部地区に特 化した気象予報 が気象情報提 供会社から送信 され、２４時間い つでもＴＶで見る ことができます。 ◆気象情報提供会社の データベースサーバー に蓄積されている局地 予測データや過去の データをパソコンで見 ることができ、営農活 動に利用することがで きます。 ◆西興部地区の局地予測データ や、過去のデータをサーバーに 蓄積して、提供します。 ◆1時間ごとの気象情報を 放送衛星で24時間提供 します。気象情報提供会社（
幕張）
●利用者宅 ●提供会社による情報送信 ●提供会社のサーバー等装置 （ＩＴ夢） ●受信アンテナ 西興部 西興部 村 村 ●利用者宅 ●気象データコンテンツ ●天気予報コンテンツ 映 像 送 信 装 置 サービス利用者 シ ス テ ム 構 成 ＩＴ館 光 フ ァ イ バ ー 網 パソコン ＴＶ 気象情報提供会社 農業気象情報用 ｻｰﾊﾞｰ 衛星放送受信装置 農業気象情報 用サーバー 光伝送 センター 装 置 光伝送 端末装置マルチメディア館 「ＩＴ夢（アトム）」
光ファイバー網
牛
舎
サービス利用者（
酪農家）
牛舎遠隔監視サービス
母
屋
出先機関
◆用事があって出かけ た時も、出先に設置 されているパソコンか ら自分の牛舎状況を 鮮明な映像で確認す ることができます。 ◆パソコンによるリモート操作で、牛の出産状況など を最適な映像と音声で確認することができます。獣医さん
◆遠く離れた獣医 さんにもＷｅｂを 通してパソコン で牛の状況を 見ることができ ます。サービス利用者（
酪農家）
●牛舎の遠隔監視 ●母屋からの遠隔監視 ●獣医さんからの遠隔監視 ●出先からの遠隔監視 ●監視ロボットの機能 ●監視カメラ ●ライト ●音声マイク ●無線装置 ●ズームアップ ●方向切替 ◆牛舎遠隔監視装置（監視ロボット）を牛の近くに設置し、 牛の出産状況などを自宅のパソコンや出先へ映像と 音声で送信します。 ◆監視ロボットの移動は簡単にできます。 ◆牛舎内配線については、煩雑とならないように 無線を利用しています。 カメラ ライト 音声マイク 監視 ロボット 出先機関（農協等） シ ス テ ム 構 成 ＩＴ館 光 ファイバー 網 パソコン 酪農家（母屋） H U B 無線装置 パソコン 酪農家（牛舎） 監視ロボット 光伝送 センター 装 置 光伝送 端末装置 光伝送 端末装置 監視カメラ ライト 音声マイク 無線装置マルチメディア館 「ＩＴ夢（アトム）」
光ファイバー網
ＣＡＴＶ機械室
サービス利用者
サービス利用者
農業経営支援サービス
●情報配信サーバー ◆ＪＡのデータベース サーバーに蓄積されて いる情報を、各農家に 配信します。 ◆ＪＡで構築している経営支援 データベースから、各農家の 販売状況や生産資材の購入 状況を、光ファイバー網を介 してパソコンで取り出します。 収支状況をすばやく簡単に 把握することができます。 ◆西興部地区の各農家の 販売・購入状況や家畜台 帳などを一元管理します。ＪＡ
●ＪＡオホーツクはまなす 西興部支所 （ＩＴ夢） ●農業情報サービス ●農業経営支援サービス ◆仕訳ガイド機能を 活用して、農業簿記 の記帳や青色申告 の決算書が簡単に 作成できます。 ◆ＪＡで構築している農業情報データベースから、各農家の家 畜台帳（基本・乳量・繁殖・疾病・育成）を、光ファイバー網を 介してパソコンで取り出します。 ◆繁殖予定や疾病等の情報が数値だけではなくカレンダーや グラフ形式などでも表示されます。前もって注意しながら牛を 観察することができます。 疾病カレンダー 乳量グラフ メニュー画面 帳簿 青色申告書の作成 ◆札幌のＪＡ北海道情報センターと連携 して、経営支援データベースを構築し ます。 ◆オホーツク中央農業共済組合や佐呂 間の生乳検査所、札幌の乳牛検定協 会と連携して、農業情報データベース を構築します。 ●農業情報データベースサーバー ●経営支援データベースサーバー ●利用者宅 情報 配信設備 情報配信 サーバー サービス利用者 シ ス テ ム 構 成 ＩＴ館 光 ファイバー 網 パソコン 光伝送 センター 装 置 光伝送 端末装置 ＪＡｵﾎｰﾂｸはまなす西興部支所 佐呂間生乳 検査所 札幌乳牛 検定協会 オホーツク 中央農業 共済組合 ＪＡ北海道 情報センタ 経営支援 ﾃﾞｰﾀﾍﾞ ｰｽ 農業情報 ﾃﾞｰﾀﾍﾞ ｰｽ 光伝送端末装置 ＨＵＢ H U B ルータ ルータ 連携機関マルチメディア館 「ＩＴ夢（アトム）」
光ファイバー網
ＣＡＴＶ機械室
サービス利用者
コンテンツ
サービス利用者
インターネット・村民掲示板サービス
●利用者宅 村民掲示板 インターネット 西興部村 総合メニュー （ＴＯＰ画面） ●インターネット・村民掲示板用サーバー ・村民掲示板用サーバー ・電子メールサーバー ・情報発信サーバー等 ◆「西興部村総合メニュー」から コミュニケーションの世界が始 まります。村民はメニューボタ ンを押すだけで、村の情報を 取り入れたり、世界に繋がる ことができます。 ●リクエスト端末 ◆リクエスト端末で、ＴＶ画面に沿って メールの送受信ができます。 ◆世界中のホームページを閲覧したり、電子メールを作成 したりして、情報の受発信ができます。 ◆全ての村民が自分だけの メールアカウントを持つこ とができます。 ●利用者宅 （ＩＴ夢）インターネット
●コンテンツの作成 ＦｉｒｅＷａｌｌ インターネット 掲示板用ＷＷＷ サーバー ＨＵＢ 情報発信 サーバー Ｍａｉｌ サーバー サービス利用者 シ ス テ ム 構 成 ＩＴ館 H U B 光 ファイバー 網 ＴＶ パソコン リクエスト 端末 ＨＵＢ 村民掲示板設備 インターネット 設備 光伝送 センター 装 置 光伝送 端末装置 ◆テレビやパソコンから インターネットや村民 掲示板にアクセスす ることができます。村 民同士のコミュニケー ションの輪がいっそう 広がります。 ◆村民は掲示板を活用 することで、村長から のメッセージや役場か らのお知らせ・イベント 案内などの情報を、家 に居ながらにして確認 することができます。マルチメディア館 「ＩＴ夢（アトム）」
光ファイバー網
ＣＡＴＶ機械室
役場・
消防署等
サービス利用者
●紋別地区消防 組合西興部支署音声告知放送サービス
●音声告知センター装置 ●音声告知放送親機 ●音声告知放送副親機 ◆全村民対象の一斉放 送と学校・地区などの グループ単位毎に放 送ができます。 ◆一般放送と緊急放送 をすることができます。 ◆役場などの公共施設から全村民やグループごとへのお知ら せ、緊急情報は、光ファイバー網を利用して音声告知放送で 聴くことができます。また、ＦＭ放送も聴くことができます。 ◆ＦＭ放送の聴取時に音声告知放送が始まった時は、ＦＭ放 送を中断させ音声告知放送を優先して規定音量で放送され ます。また、緊急放送時は最大の音量で放送されます。 ◆不在時の音声告知放送は帰宅後に再放送チャンネルで その日の分の音声告知放送を聴くことができます。 ●音声告知受信機 ◆音声告知受信機は、ＦＭ放送２ＣＨ、音声告知放送１ＣＨ、 音声告知再放送１ＣＨの切替と音量調整ができます。 ◆ＦＭ帯を利用して、お知らせや 緊急情報及びFM放送を放送 します。 ◆その日の音声告知放送を再 放送チャンネルで放送します。 ◆役場副親機、消防・学 校・農協･地区集落セ ンターの子機から光フ ァイバー網を介してマ ルチメディア館親機へ 伝送され、そこから村 内へ放送されます。 ●音声告知受信スピーカー ●消防子機 ●利用者宅 （ＩＴ夢） 副親機 村役場 サービス利用者 消防・学校等 シ ス テ ム 構 成 ＩＴ館 光 フ ァ イ バ ー 網 親機 子 機 音声告知 受 信 機 映 像 送 信 装 置 音声告知 ｾﾝﾀｰ装置 光伝送 センター 装 置 光伝送 端末装置 光伝送 端末装置 ｺﾝﾊﾞｰﾀｰマルチメディア館 「ＩＴ夢（アトム）」
光ファイバー網
ＣＡＴＶ機械室
コンテンツの入力
サービス利用者
ＶＯＤ（ビデオ・オン・デマンド）サービス
◆運動会や学芸会な どＮＣＮ（にしおこっ ぺむらコミュニケー ションネットワーク） で作成した数多くの 番組や行政・地域情 報をＴＶ画面から直 接リクエストし、見た い番組を見ることが できます。 ●リクエストサーバー ●ＶＯＤリクエスト端末 ◆番組をリクエストするの に使用する端末はシン プルなボタン配置に なっていて、操作のしや すさが特徴です。 ●コンテンツモニター ◆最新の機材を使用して、 編集した映像を入力し、 リクエストに対応します。 ◆過去に撮影された行事 などの膨大なアナログ 映像をディジタル化して、 半永久的に良好な画質 を保つことができます。 ◆ＴＶのメニュー画面は音声ガイド にしたがって操作を進めること ができ、初心者にもわかりやす い作りとしています。 ●利用者宅 ●コンテンツ ●コンテンツの入力 ●ＶＯＤセンター装置 （ＩＴ夢） （ＩＴ夢） ◆画像蓄積装置に蓄積（※MPEG-2）された数多くの 映像･音声情報番組の中からリクエストされたものを 選択し、指定チャンネルへ自動送出します。 映 像 送 信 装 置 サービス利用者 シ ス テ ム 構 成 ＩＴ館 光 ファイバー 網 ＴＶ リクエスト 端末 ＶＯＤリクエスト サーバー 画像蓄積 装置 ＶＯＤセンター装置 光伝送 センター 装 置 光伝送 端末装置 ※MPEG-2 映像データの圧縮方式の１つです。ＤＶＤや次世代デジタルテレビ などで利用されているなど 、画質はS-VHSビデオ並みの高品質な 映像が得られます。マルチメディア館 「ＩＴ夢（アトム）」
光ファイバー網
ＣＡＴＶ機械室
サービス利用者（
高齢者宅）
◆センター への呼び出しや センター からの呼び出しに 対しても、利用者は簡単 なボタン操作で対応する ことができます。高齢者見守り・在宅健康管理サービス
●村立西興部厚生診療所 ・テレビ・カメラ ・在宅アダプタ ・バイタルセンサー ・緊急ペンダント ◆テレビ電話を使った健康管理などが行なわれている時でも 緊急通報があると優先され、役場・近所・消防署に通報が 送られ、24時間体制でのケアが行われています。 ●高齢者見守り・ 在宅健康管理サーバー ◆利用者から送られてきたバイタル センサーのデータや利用者の基 本情報を蓄積します。 ◆役場に設置されたセンターシステムでは、保健婦がサービス 利用者から送られてくるバイタルセンサーデータをもとに高齢 者の健康管理を幅広くサポートします。 ◆診療所との情報連携も行います。サービス利用者（
老人福祉センター）
サービス利用者（
ケアハウスせせらぎ）
村役場・
診療所
◆サービス利用者は簡単な 操作でデータをセンター に自動送信することがで きます。 ◆健康カードが配られ、 診療所等とも連携した 健康支援や療養支援 が身近なものとなって います。 ●利用者宅 ●高齢者見守り・ 在宅健康管理端末 （ＩＴ夢） ●村役場 役 場 ＴＶ 在宅 アダプター 緊急 ﾍﾟﾝﾀﾞﾝﾄ ＴＶ カメラ 操作用PC ＴＶ カメラ 診 療 所 高齢者見守り・ 在宅健康管理装置 カメラ シ ス テ ム 構 成 サービス利用者 ＩＴ館 光 フ ァ イ バ ー 網 操作用PC バイタル センサー 光伝送 センター 装 置 光伝送 端末装置 光伝送 端末装置 光伝送 端末装置 健康管理 サーバーマルチメディア館 「ＩＴ夢（アトム）」
光ファイバー網
学校間交流サービス
西興部小学校
◆インターネットを介して、全国の小中学校との 交流を行うことができます。 ◆最新の情報を素早く簡単に集めることができ、 勉学に活用することができます。インターネット
●学校のＬＡＮ ・パソコン ・学校間交流カメラ ・学校ＬＡＮサーバー ・プリンタ ・移動用プロジェクター ●パソコンによる授業 ●パソコンによる授業西興部中学校
上興部小学校
生徒端末 メニュー画面全国の小中学校
◆光ファイバー網を活用し、村内の小中学校間や全国の小中 学校間と交流が出来ます。 ◆パソコン教室を設置し、教育課程に沿って 展開できる補助教材・教具としても利用し ます。 学内ｻｰﾊﾞー ＦｉｒｅＷａｌｌ インターネット 掲示板用ＷＷＷ ｻｰﾊ ﾞー ＨＵＢ ﾊﾟｿｺﾝ 学校間交流装置 ＨＵＢ ﾊﾟｿｺﾝ ﾊﾟｿｺﾝ ｺﾝﾊﾞｰﾀー 情報発信 ｻｰﾊ ﾞー Ｍａｉｌ ｻｰﾊ ﾞー 各小 中 学 校 シ ス テ ム 構 成 ＩＴ館 ﾊﾟｿｺﾝ H U B 光 フ ァ イ バ ー 網 ｺﾝﾊﾞｰﾀーマルチメディア館 「ＩＴ夢（アトム）」
