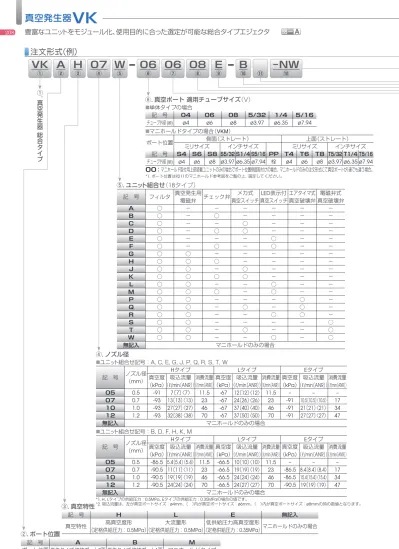

注文形式(例)

VK

①

H

③

06

⑥

06

⑦ ⑥. 真空ポート 適用チューブサイズ（V） ■単体タイプの場合 記　号 04 06 08 5/32 1/4 5/16 チューブ外径 (㎜) ø4 ø6 ø8 ø3.97 ø6.35 ø7.94 ③. 真空特性 ①． 真空発生器 総合タイプ ④. ノズル径 記　号 05 07 10 12 無記入 記　号 05 07 10 12 無記入 ■ユニット組合せ記号：A, C, E, G, J, P, Q, R, S, T, W ■ユニット組合せ記号：B, D, F, H, K, M *1. H、Lタイプの供給圧力：0.5MPa、Eタイプの供給圧力：0.35MPaの場合の値です。 *2.吸込流量は、左が真空ポートサイズ：ø4mm、〔　〕内が真空ポートサイズ：ø6mm、〈　〉内が真空ポートサイズ：ø8mmの時の数値となります。

07

④ ノズル径 （mm） 0.5 0.7 1.0 1.2 ノズル径 （mm） 0.5 0.7 1.0 1.2 Hタイプ Hタイプ 真空度 （kPa） -91 -93 -93 -93 真空度 （kPa） -86.5 -90.5 -90.5 -90.5 真空度 （kPa） -67 -67 -67 -67 真空度 （kPa） -66.5 -66.5 -66.5 -66.5 真空度 （kPa） – -91 -91 -91 真空度 （kPa） – -86.5 -86.5 -90.5 吸込流量 （ℓ/min〔ANR〕） 7 〔7〕〈7〉 13〔13〕〈13〉 27〔27〕〈27〉 32〔38〕〈38〉 吸込流量 （ℓ/min〔ANR〕） 5.4〔5.4〕〈5.4〉 11〔11〕〈11〉 19〔19〕〈19〉 24〔24〕〈24〉 吸込流量 （ℓ/min〔ANR〕） 12〔12〕〈12〉 24〔26〕〈26〉 37〔40〕〈40〉 37〔50〕〈50〉 吸込流量 （ℓ/min〔ANR〕） 10〔10〕〈10〉 19〔19〕〈19〉 24〔24〕〈24〉 24〔27〕〈27〉 吸込流量 （ℓ/min〔ANR〕） – 10.5〔10.5〕〈10.5〉 21〔21〕〈21〉 27〔27〕〈27〉 吸込流量 （ℓ/min〔ANR〕） – 8.4〔8.4〕〈8.4〉 15.4〔15.4〕〈15.4〉 19〔19〕〈19〉 消費流量 （ℓ/min〔ANR〕） 11.5 23 46 70 消費流量 （ℓ/min〔ANR〕） 11.5 23 46 70 消費流量 （ℓ/min〔ANR〕） 11.5 23 46 70 消費流量 （ℓ/min〔ANR〕） 11.5 23 46 70 消費流量 （ℓ/min〔ANR〕） – 17 34 47 消費流量 （ℓ/min〔ANR〕） – 17 34 47 Lタイプ Lタイプ Eタイプ Eタイプ

B

⑩

W

⑤ ⑤. ユニット組合せ（18タイプ） 記　号 A B C D E F G H J K L M P Q R S T W 無記入 ⑪

NW

⑫

A

② ②. ポート位置

08

⑧

E

⑨ フィルタ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 真空発生用 電磁弁 − − − − − − ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ チェック弁 − ○ − ○ − ○ − ○ − ○ − ○ − − − − − − メカ式 真空スイッチ − − ○ ○ − − − − ○ ○ − − − ○ − − ○ − LED表示付 真空スイッチ − − − − ○ ○ − − − − ○ ○ − − ○ − − ○ エアタイマ式 真空破壊弁 − − − − − − − − − − − − ○ ○ ○ − − − 電磁弁式 真空破壊弁 − − − − − − − − − − − − − − − ○ ○ ○ マニホールドのみの場合 ■_{マニホールドタイプの場合（VKM）} ポート位置 側面（ストレート） 上面（ストレート） ミリサイズ インチサイズ ミリサイズ インチサイズ 記　号 S4 S6 S8 S5/32 S1/4 S5/16 PP T4 T6 T8 T5/32 T1/4 T5/16 チューブ外径 (㎜) ø4 ø6 ø8 ø3.97 ø6.35 ø7.94 栓 ø4 ø6 ø8 ø3.97 ø6.35 ø7.94 00：マニホールド取付用上部搭載ユニットのみの場合でポート位置側面取付けの場合、マニホールドのみの注文形式にて真空ポートが1連でも違う場合。 *1.ポート位置はP.211のマニホールド参考図をご覧の上、選定してください。 記　号 H L E 無記入 _真空特性 高真空度形 大流量形 _{低供給圧力高真空度形 マニホールドのみの場合} （定格供給圧力：0.5MPa） （定格供給圧力：0.5MPa） （定格供給圧力：0.35MPa）

記　号 A B M

ポート位置 単体タイプ 接続ポート2面 単体タイプ 接続ポート1面 マニホールドタイプ

マニホールドのみの場合

真空

>>>http://www.pisco.co.jp/ 209 ⑨. 電磁弁仕様（供給バルブや電磁弁式破壊バルブのユニットを取付けた場合のみ記入） 使用電圧 DC24V AC100V ⑫. 真空スイッチ仕様 NW：NPNオープンコレクタ出力 2点スイッチ出力付 NA：NPNオープンコレクタ出力 アナログ出力付 PW：PNPオープンコレクタ出力 2点スイッチ出力付 PA：PNPオープンコレクタ出力 アナログ出力付 *⑤の組合せ記号：E、F、L、M、R、Wを選択された場合のみご記入ください。 ⑩. 外観色 記　号 W B 色 ライトグレー ブラック ⑪. マニホールド連数（マニホールドタイプのみ記入） 記　号 02 03 04 05 06 07 08 09 10 連　数 2 3 4 5 6 7 8 9 10 ⑦. エア供給ポート 適用チューブサイズ（PS） ■単体タイプの場合 記　号 04* 06 08 5/32 1/4 5/16 チューブ外径 (㎜) ø4 ø6 ø8 ø3.97 ø6.35 ø7.94 *チューブ外径：ø4mmを選択の場合、ノズル径：0.5mmと0.7mmのみとなります。 ■マニホールドタイプの場合（VKM） ポート形状 ストレート エルボ 記 R側のみ 16 18 10 12 48 40 42 号 両 　 側 26 28 20 22 58 50 52 L側のみ 36 38 30 32 68 60 62 チューブ外径 (㎜) ø6 ø8 ø10 ø12 ø8 ø10 ø12 ポート形状 ストレート エルボ 記 R側のみ 11/4 15/16 13/8 11/2 45/16 43/8 41/2 号 両 　 側 21/4 25/16 23/8 21/2 55/16 53/8 51/2 L側のみ 31/4 35/16 33/8 31/2 65/16 63/8 61/2 チューブ外径 (㎜) ø6.35 ø7.94 ø9.53 ø12.7 ø7.94 ø9.53 ø12.7 00：マニホールド取付用の上部搭載ユニットのみの場合 ⑧. 排気方法（EX） ■単体タイプの場合 記　号 S 08 L8 仕　様 サイレンサ付 _{ワンタッチ継手（集中排気形） ワンタッチ継手（集中排気形）}ø8mmストレートタイプ ø8mmエルボタイプ ■マニホールドタイプの場合（VKM） _記 R側のみ S1 18 10 12 13 48 40 42 72 73 74 _号 両　 側 S2 28 20 22 23 58 50 52 82 83 84 L側のみ S3 38 30 32 33 68 60 62 92 93 94 00：マニホールド取付用の上部搭載ユニットのみの場合 チューブ外径 (㎜) – ø8 ø10 ø12 ø16 ø8 ø10 ø12 Rc1/4 Rc3/8 Rc1/2 ポート形状 大気開放形 サイレンサ 集中排気形 ストレートワンタッチ継手 エルボワンタッチ継手 管用テーパメネジ _記 R側のみ S1 15/16 13/8 11/2 15/8 45/16 43/8 41/2 72N 73N 74N _号 両　 側 S2 25/16 23/8 21/2 25/8 55/16 53/8 51/2 82N 83N 84N L側のみ S3 35/16 33/8 31/2 35/8 65/16 63/8 61/2 92N 93N 94N チューブ外径 (㎜) – ø7.94 ø9.53 ø12.7 ø15.88 ø7.94 ø9.53 ø12.7 1/4NPT 3/8NPT 1/2NPT ポート形状 大気開放形 サイレンサ 集中排気形 ストレートワンタッチ継手 エルボワンタッチ継手 管用テーパメネジ 記 ノーマルクローズ（N.C.） E F 号 ノーマルオープン（N.O.） G H 無記入：マニホールドのみの場合 *1. 11連以上は、特注品となります。 *2.ノズル径、ポートサイズの組合せにより同時作動できる連数が異なります。 詳細につきましては、最寄りの営業所へお問い合わせください。

ブロックプレートのみの注文形式(例)

ノズルセットのみの注文形式(例)

注文例

ステーション番号

VKM

① ①. 真空発生器 総合タイプ マニホールド

W

③ ③. 外観色_{W：ライトグレー} B：ブラック ②. ブロックプレートのみの記号(MB)

MB

②

VK

① ①. 真空発生器 総合タイプ

05

③ ③. ノズル径 ②. 真空特性 H：高真空度形 L：大流量形 E：低供給圧力高真空度形

H

②

N

_{記　号 05 07 10 12} ノズル径(㎜) ø0.5 ø0.7 ø1.0 ø1.2 ■マニホールドタイプ(VKM) 例1. ユニットが全連数共通仕様の場合 VK M H 10 W – T6 20 S2 E – B 04 – NW ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ①ポート位置：M →マニホールドタイプ ②真空特性：H →高真空度形 ③ノズル径：10 → ø1.0mm ④組合せ：W →フィルタ、真空発生用電磁弁、LED表示付真空スイッチ、 電磁弁式真空破壊弁 ⑤真空ポート：T6 →上面ø6mmワンタッチ継手 ⑥エア供給ポート：20 →マニホールドの両側ø10mmワンタッチ継手 ⑦排気ポート：S2 →マニホールドの両側サイレンサ付 ⑧電磁弁仕様：E →ノーマルクローズ(N.C.)タイプDC24Vの使用電源 (供給・破壊共) ⑨色：B →ブラック ⑩マニホールド連数：04 → 4連 ⑪真空スイッチ仕様：NW → NPNオープンコレクタ出力 2点スイッチ出力付 ■マニホールドのみの場合(上部搭載ユニット部にブロックプレートは付きません。) 例4. 真空ポートが全連数共通仕様の場合 VK M – S6 48 62 – W 08 ① ⑤ ⑥ ⑦ ⑨ ⑩ ①ポート位置：M →マニホールドタイプ ⑤真空ポート：S6 → ø6mmワンタッチ継手 (8連共) ⑥エア供給ポート：48 → R側のみø8mmワンタッチ継手(エルボ) ⑦排気ポート：62 → L側のみø12mmワンタッチ継手(エルボ) ⑨色：W →ライトグレー ⑩マニホールド連数：08 → 8連 例5. 真空ポートが1連でも違う場合(別途注文仕様書が必要です。) VK M – 00 48 62 – W 08 ① ⑤ ⑥ ⑦ ⑨ ⑩ ①ポート位置：M →マニホールドタイプ ⑤真空ポート：00 →ステーションに於いて1連でも真空ポートが違う場合 (別途注文仕様書にご記入ください。) ⑥エア供給ポート：48 → R側のみø8mmワンタッチ継手(エルボ) ⑦排気ポート：62 → L側のみø12mmワンタッチ継手(エルボ) ⑨色：W →ライトグレー ⑩マニホールド連数：08 → 8連 ■マニホールド上部搭載ユニットのみの場合 例2. 真空ポートがマニホールド側面の場合 例3. 真空ポートがマニホールド上面の場合 VK M H 07 G – 00 00 00 E – W ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ①ポート位置：M →マニホールドタイプ ②真空特性：H →高真空度形 ③ノズル径：07 → ø0.7mm ④組合せ：G →フィルタ、真空発生用電磁弁 ⑤真空ポート：00 →マニホールド取付用上部ユニットのみの場合で ポート位置側面取付けの場合 ⑥エア供給ポート：00 →マニホールド取付用上部ユニットのみの場合 ⑦排気ポート：00 →マニホールド取付用上部ユニットのみの場合 ⑧電磁弁仕様：E →ノーマルクローズ(N.C.)タイプDC24Vの使用電源 (供給・破壊共) ⑨色：W →ライトグレー VK M H 12 R – T6 00 00 E – W – NA ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑪ ①ポート位置：M →マニホールドタイプ ②真空特性：H →高真空度形 ③ノズル径：12 → ø1.2mm ④組合せ：R →フィルタ、真空発生用電磁弁、LED表示付真空スイッチ、 エアタイマ式真空破壊弁 ⑤真空ポート：T6 →上面ø6mmワンタッチ継手 ⑥エア供給ポート：00 →マニホールド取付用上部ユニットのみの場合 ⑦排気ポート：00 →マニホールド取付用上部ユニットのみの場合 ⑧電磁弁仕様：E →ノーマルクローズ(N.C.)タイプDC24Vの使用電源 (供給・破壊共) ⑨色：W →ライトグレー ⑪真空スイッチ仕様：NA → NPNオープンコレクタ出力 アナログ出力付 注) マニホールド上部搭載ユニットのみの場合、真空ポート部のシールパッキンと取付け ネジ2個がセットになっております。 尚、排気ポート用シールと真空ポート用シールは付いておりません。マニホールドに セットされております。 ■真空ポートが共通仕様でない場合の仕様書記入例 マニホールド 形式記入欄 形　状 (ポート位置) ① VKM 上部搭載 ユニット形式 記入欄 (マニホールド のみの注文時、 真空ポート 記入欄) L側 ⬆ St.1 St.2 St.3 St.4 St.5 St.6 St.7 St.8 St.9 St.10 ⬇ R側 真空特性 ② ノズル径 ③ — 組合せ ④ 真　空 ポート ⑤ 00 S6 S6 S6 S6 S8 S8 S8 PP エア 供　給 ポート ⑥ 48 排　気 ポート ⑦ 62 電磁弁 仕　様 ⑧ — 色 ⑨ W マニホールド 連　数 ⑩ 08 LED表示付 真空スイッチ 仕　様 ⑪ 注1) 注文仕様書の記入は、マニホールド形式と各ステーションの真空ポート⑤の欄のみ ご記入ください。 尚、真空ポート⑤には側面ポート記号：S4、S6、S8、PPのみの記入となります。

真空

MODESW1 SW2 S1 ME S2 MODESW1 SW2 S1 ME S2 MODESW1 SW2 S1 ME S2 真空発生器 真空ポート (側面取出タイプ) 排気ポート エア供給ポート マニホールド ブロックプレート 真空ポート (上面取出タイプ) St.1 St.2 St.3 L側 R側

注文例

注文仕様書ご記入に際しての注意事項

マニホールドタイプの参考図

>>>http://www.pisco.co.jp/ 211 ステーション番号 ステーション番号 (1) ❷に於いて上部搭載ユニットの注文形式 1)、2)の形式で真空ポート⑤欄の 記号が00と側面ポート仕様になっており、継手サイズがわかりません。 継手サイズは❸の注文仕様書にて明確となりますので、❷の注文形式と ❸の注文仕様書の形式が⑤真空ポート欄では異なる事があります。 (2)ステーション番号は、L側よりSt.1、St.2・・・St.10となります。 L側、R側の確認は、下のマニホールド参考図をご参照ください。 (3)上記注文仕様書記入例のように上部搭載ユニットがSt.1、St.2、St.3とも 共通仕様の場合は、St.1(最上部)の形式のみ記入いただきSt.2、St.3の 注文記入欄の①形状(ポート位置)にSt.1と記入していただければ結構です。 (例えば、St.6の上部搭載ユニットSt.1と同じ形式であれば、St.6の①形状 (ポート位置)記入欄にSt.1とご記入ください。) また、形式記入を行ったSt.番号の形式記入欄の末部に共通ユニット台数 記入欄があります。これはマニホールドに共通ユニットが何台あるかの 確認欄ですからご記入をお願いします。 電磁弁仕様は、原則として使用電圧を統一させていただきます。 従って、マニホールドタイプにてDC24V、AC100Vと別々の使用電圧の物 は、用意できますので電磁弁仕様⑧のように選択してください。 ■マニホールドタイプ(VKM)の各ステーションが1連でも 上部搭載ユニット及び真空ポートが違う場合 (下記❶、❷が注文形式となります。また、上部搭載ユニット及び真空ポートの ステーション配列を表す❸(注文仕様書)もご記入ください。) ❶マニホールドのみの形式と台数 VK M – 00 48 62 – W 08 ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ 1台 *マニホールドのみの注文例3をご参照ください。 マニホールド 形式記入欄 形　状 (ポート位置) ① VKM VKM St 1 St 1 VKM VKM St 5 St 5 VKM 上部搭載 ユニット形式 記入欄 (マニホールド のみの注文時、 真空ポート 記入欄) L側 ⬆ St.1 St.2 St.3 St.4 St.5 St.6 St.7 St.8 St.9 St.10 ⬇ R側 真空特性 ② H E H ノズル径 ③ — 07 10 12 組合せ ④ G W R MB 真　空 ポート ⑤ 00 S8 S6 T6 S6 エア 供　給 ポート ⑥ 48 00 00 00 排　気 ポート ⑦ 62 00 00 00 電磁弁 仕　様 ⑧ — E G E 色 ⑨ W W W W W マニホールド 連　数 ⑩ 08 3 1 1 1 LED表示付 真空スイッチ 仕　様 ⑪ –NW –NA ❷上部搭載ユニットの形式と台数 1)…VK M H 07 G – 00 00 00 E – W ・・・・・・・・・ 3台 2)…VK M E 10 W – 00 00 00 G – NW ・・・・・・・・ 1台 3)…VK M H 12 R – T6 00 00 E – NA ・・・・・・・・ 3台 4)…VK M – MB – W ・・・・・・・・・・・・・・・・・ 1台 *1.上記1、2、3はマニホールド上部ユニットのみの注文例4、5をご参照ください。 *2.上記4は、前ページのブロックプレートのみの注文形式(例)をご参照ください。 ❸注文仕様書(記入例) (上部搭載ユニット及び真空ポートのステーション配列を表します。) マニホールド形式記入欄 形　式 (ポート位置) ① VKM 真空特性 ② ノズル径 ③ — 組合せ ④ 真　空 ポート ⑤ エア供給 ポート ⑥ 排　気 ポート ⑦ 電磁弁 仕　様 ⑧ — 色 ⑨ マニホールド 連　数 ⑩ LED表示付 真空スイッチ 仕　様 ⑪ 登録記号 (ピスコ販売記入) 上部搭載 ユニット形式 記入欄 マニホールド のみ注文時、 真空ポート 記入欄 L側 ⬆ ⬇ R側 St.1 St.2 St.3 St.4 St.5 St.6 St.7 St.8 St.9 St.10 *このページをコピーし、キリトリ線より切り取り、左ページの注文例を参考にご記入ください。また、仕様が異なる場合は注文書を変えてください。 *■内には、共通ユニット台数をご記入ください。 ← _{側面ポートø8mmワンタッチ継手} ←側面ポートø6mmワンタッチ継手 ← _{上面ポートø6mmワンタッチ継手} ←側面ポートを記入

真空発生器

VKタイプ用　注文仕様書

お客様 ご担当者名

（株）ピスコ販売

営業所 行き

代理店名

ご 住 所

TEL

納 入 先

ご 住 所

TEL

お客様名

ご 住 所

TEL

納　　期

発注数

台

キリトリ線

( )

従来品 仕 様_変更品 従来品 仕 様_変更品

特　長

使用例

④メカ式 真空スイッチ ⑤LED表示付 真空スイッチ ⑦電磁弁式真空破壊弁 ③真空発生 用電磁弁 ⑥エアタイマ式真空破壊弁 ①フィルタ部 ②エジェクタ部 栓 搭載しない 栓 コンプレッサ

より一層の耐久性と信頼性を向上、省電力化にも成功。

真空スイッチは、2種類を用意。

LED表示付真空スイッチでは、従来の1点スイッチ出力から2点スイッチ出力と1点スイッチ出力・アナログ出力の2タイプとローコストで使いやすいメカ式を用意、 用途に合った機種選定が可能。 ①真空発生用バルブと真空破壊用バルブの コイル部分の仕様を変更。 ②DC24V仕様のソレノイド消費電流は、 旧タイプの1.2Wから0.8Wに削減。 ③AC100V仕様のソレノイド消費電流は、 旧タイプの1.2VAから1VAに削減。

各ユニットのモジュール化、豊富なユニットの組合せにより使用目的に合った最適なユニットの選定が可能。

排気用フィルタ フィルタレギュレータ 真空破壊用電磁弁 真空発生用電磁弁 真空スイッチ(LED表示付) 真空パッド フィルタ部 破壊流量調整用ニードル ⬇真空ポート ⬆エア供給ポート 排気ポート⬇ ユニット組合せ記号 A B C D E F G H J K L M P Q R S T W ①フィルタ部＋②エジェクタ部 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ③真空発生用電磁弁 − − − − − − ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ チェック弁（真空保持機能） − ○ − ○ − ○ − ○ − ○ − ○ − − − − − − ④メカ式真空スイッチ − − ○ ○ − − − − ○ ○ − − − ○ − − ○ − ⑤LED 表示付真空スイッチ − − − − ○ ○ − − − − ○ ○ − − ○ − − ○ ⑥エアタイマ式真空破壊弁 − − − − − − − − − − − − ○ ○ ○ − − − ⑦電磁弁式破壊弁 − − − − − − − − − − − − − − − ○ ○ ○

マニュアルボタンを従来のプッシュ式からプッシュ＆ロック式に変更。

真空

仕様

LED圧力表示付真空センサ仕様

電磁弁仕様

真空破壊機能

真空フィルタ仕様

メカ式真空スイッチ仕様

>>>http://www.pisco.co.jp/ 213 使用流体 空気（JIS B 8392-1：「等級1.2.1〜2.4.3」準拠） 使用圧力範囲 0.25 ~ 0.7 MPa 使用温度範囲 5 ~ 50°C（但し、凍結なきこと） 使用湿度範囲 35 ~ 85%RH（但し、結露なきこと） 耐振動性／耐衝撃性 50m/s²以下／ 150m/s²以下 保護構造 IP40相当 給　油 不要 耐圧性 エア供給回路 1.05 MPa 真空回路 0.2 MPa 定格電圧 消費電力 サージ保護回路 動作表示灯 手動操作 通電時、赤色LED点灯 プッシュ＆ロック式 DC24 V ±10% 0.8 W（LED付） 有り（バリスタ） AC100 V ±10% 1 VA（LED付） 有り（ブリッジダイオード） 破壊エア流量 0 ~ 40 ℓ/min[ANR]（0.5MPa供給時） ※）真空破壊エア流量は、真空側配管の径や長さ（配管抵抗など）により変わります。 ■_{NPNオープンコレクタ出力の場合} 仕　様 –NW （LED圧力表示付2点スイッチ出力） –NA （LED圧力表示付1点アナログ、1点スイッチ出力） 消費電流 40 mA 圧力検出方法 拡散半導体圧力スイッチ 使用圧力範囲 -100 ~ 0 kPa 設定圧力範囲 -99 ~ 0 kPa 耐　圧 0.2 MPa 供給電圧 DC12 ~ 24 V ±10%リップル（P-P）10%以下 圧力設定点数 2 1 動作精度 ±3%F.S.以下（at Ta=25°C） 応　差 固定（2%F.S.以下） 可変（約0 ~ 15%F.S.） スイッチ出力 NPNオープンコレクタ（30V80mA以下、残留電圧0.8V以下） アナログ出力 出力電圧 1 ~ 5 V ゼロ点電圧 1 ±0.1 V スパン電圧 4 ±0.1 V 出力電流 1 mA以下（負荷抵抗：5kΩ以上）

LIN／ HYS ±0.5%F.S.以下（at Ta=25°C）

応答性 約2msec以下 表　示 0 ~ -99 kPa（2桁赤色LED表示） 表示回数 約4回／sec 表示精度 ±3%F.S. ±2 digit以下 分解能 1 digit 動作表示 SW1：設定圧力以上にて赤色LED点灯設定圧力以上にて赤色LED点灯 SW2：設定圧力以上にて緑色LED点灯 ※）圧力の繰返し印加に伴う「ゼロ点電圧」、「スパン電圧」、及び「スイッチ出力設定値」の変化 量は、±3%F.S.を許容範囲とします。 ■_{PNPオープンコレクタ出力の場合} 仕　様 –PW （LED圧力表示付2点スイッチ出力） –PA （LED圧力表示付1点アナログ、1点スイッチ出力） 消費電流 40 mA 圧力検出方法 拡散半導体圧力スイッチ 使用圧力範囲 -100 ~ 0 kPa 設定圧力範囲 -99 ~ 0 kPa 耐　圧 0.2 MPa 供給電圧 DC12 ~ 24 V ±10%リップル（P-P）10%以下 圧力設定点数 2 1 動作精度 ±3%F.S.以下（at Ta=25°C） 応　差 固定（2%F.S.以下） 可変（約0 ~ 15%F.S.） スイッチ出力 PNPオープンコレクタ（電源電圧80mA以下、残留電圧0.8V以下） アナログ出力 出力電圧 1 ~ 5 V ゼロ点電圧 1 ±0.1 V スパン電圧 4 ±0.1 V 出力電流 1 mA以下（負荷抵抗：5kΩ以上）

LIN／ HYS ±0.5%F.S.以下（at Ta=25°C）

応答性 約2msec以下 表　示 0 ~ -99 kPa（2桁赤色LED表示） 表示回数 約4回／sec 表示精度 ±3%F.S. ±2 digit以下 分解能 1 digit 動作表示 SW1：設定圧力以上にて赤色LED点灯設定圧力以上にて赤色LED点灯 SW2：設定圧力以上にて緑色LED点灯 ※）圧力の繰返し印加に伴う「ゼロ点電圧」、「スパン電圧」、及び「スイッチ出力設定値」の変化 量は、±3%F.S.を許容範囲とします。 ※）耐圧性は、単に「製品が破損しない圧力」を表現するものであり、製品が正常に使用でき る圧力とは異なります。

真空発生用主弁仕様

電磁弁式真空破壊用主弁仕様

エアタイマ式真空破壊用主弁仕様

作動方式 弁機能 応答時間 OFF→ON 作動方式 弁機能 応答時間 OFF→ON 作動方式 弁機能 耐圧性 破壊エア吐出時間 パイロットバルブによる間接作動 ノーマルクローズ DC24V仕様：20 msec AC100V仕様：23 msec ノーマルオープン DC24V仕様：30 msec AC100V仕様：33 msec パイロットバルブによる間接作動 ノーマルクローズ DC24V仕様：30 msec AC100V仕様：33 msec エアシリンダタイマによる間接作動 ノーマルクローズ 1.05 MPa 真空発生用電磁弁閉直後、約0.3 ~ 3 sec ※）応答時間は、0.5MPa・定格電圧（100%）供給時の値です。 ※）応答時間は、0.5MPa・定格電圧（100%）供給時の値です。 エレメント材質 PVF（ポリビニルホルマール） ろ過度 10 µm フィルタ表面積 1,130 mm2 圧力検出方法 ダイヤフラム−マイクロスイッチ 設定圧力範囲 -20 ~ -80 kPa 設定方法 ナット回転により無段階 スイッチ端子 common、N.O.、N.C. 精　度 ±4 kPa 応　差 16 kPa以下 使用マイクロスイッチ QJ形(AM8100)松下電器 or J-7オムロン 使用マイクロスイッチ定格 7A 250V AC 出荷時設定圧 約-50kPa

フィルタ内蔵型 チェック弁、フィルタ内蔵型 Aタイプ Bタイプ 真空スイッチ(メカ式)、 フィルタ内蔵型 真空スイッチ(メカ式)、チェック弁、フィルタ内蔵型 Cタイプ Dタイプ 真空スイッチ(LED表示付電子 式)、フィルタ内蔵型 真空スイッチ(LED表示付電子式)、チェック弁、フィルタ内蔵型 Eタイプ Fタイプ 供給バルブ、フィルタ内蔵型 供給バルブ、チェック弁、 フィルタ内蔵型 Gタイプ Hタイプ 真空スイッチ(メカ式)、 供給バルブ、フィルタ内蔵型 真空スイッチ(メカ式)、チェック弁、供給バルブ、フィルタ内蔵型 Jタイプ Kタイプ 真空スイッチ(LED表示付電子 式)、供給バルブ、フィルタ内蔵型 真空スイッチ(LED表示付電子式)、チェック弁、供給バルブ、フィルタ内蔵型 Lタイプ Mタイプ 組合せ 形　式 VKA34A-67S-⓾ VKA34A-678-⓾ VKB34A-67S-⓾ VKB34A-678-⓾ VKM34A-678-⓾ VKM34A-T···78-⓾ 価格 (¥) 5,600 5,700 5,600 5,700 4,600 4,900 組合せ 価格 (¥) 形　式 VKA34B-67S-⓾ VKA34B-678-⓾ VKB34B-67S-⓾ VKB34B-678-⓾ VKM34B-678-⓾ VKM34B-T···78-⓾ 5,900 6,000 5,900 6,000 4,900 5,200 組合せ 形　式 VKA34C-67S-⓾ VKA34C-678-⓾ VKB34C-67S-⓾ VKB34C-678-⓾ VKM34C-678-⓾ VKM34C-T···78-⓾ 価格 (¥) 11,900 12,000 11,900 12,000 10,900 11,200 組合せ 価格 (¥) 形　式 VKA34D-67S-⓾ VKA34D-678-⓾ VKB34D-67S-⓾ VKB34D-678-⓾ VKM34D-678-⓾ VKM34D-T···78-⓾ 12,200 12,300 12,200 12,300 11,200 11,500 組合せ 形　式 VKA34E-67S-⓾ VKA34E-678-⓾ VKB34E-67S-⓾ VKB34E-678-⓾ VKM34E-678-⓾ VKM34E-T···78-⓾ 価格 (¥) 25,500 25,600 25,500 25,600 24,500 24,800 組合せ 価格 (¥) 形　式 VKA34F-67S-⓾ VKA34F-678-⓾ VKB34F-67S-⓾ VKB34F-678-⓾ VKM34F-678-⓾ VKM34F-T···78-⓾ 25,800 25,900 25,800 25,900 24,800 25,100 組合せ 形　式 VKA34G-67S9-⓾ VKA34G-6789-⓾ VKB34G-67S9-⓾ VKB34G-6789-⓾ VKM34G-6789-⓾ VKM34G-T···789-⓾ 価格 (¥) 11,700 11,800 11,700 11,800 10,700 11,000 組合せ 価格 (¥) 形　式 VKA34H-67S9-⓾ VKA34H-6789-⓾ VKB34H-67S9-⓾ VKB34H-6789-⓾ VKM34H-6789-⓾ VKM34H-T···789-⓾ 12,000 12,100 12,000 12,100 11,000 11,300 組合せ 形　式 VKA34J-67S9-⓾ VKA34J-6789-⓾ VKB34J-67S9-⓾ VKB34J-6789-⓾ VKM34J-6789-⓾ VKM34J-T···789-⓾ 価格 (¥) 18,000 18,100 18,000 18,100 17,000 17,300 組合せ 価格 (¥) 形　式 VKA34K-67S9-⓾ VKA34K-6789-⓾ VKB34K-67S9-⓾ VKB34K-6789-⓾ VKM34K-6789-⓾ VKM34K-T···789-⓾ 18,300 18,400 18,300 18,400 17,300 17,600 組合せ 形　式 VKA34L-67S9-⓾ VKA34L-6789-⓾ VKB34L-67S9-⓾ VKB34L-6789-⓾ VKM34L-6789-⓾ VKM34L-T···789-⓾ 価格 (¥) 31,600 31,700 31,600 31,700 30,600 30,900 組合せ 価格 (¥) 形　式 VKA34M-67S9-⓾ VKA34M-6789-⓾ VKB34M-67S9-⓾ VKB34M-6789-⓾ VKM34M-6789-⓾ VKM34M-T···789-⓾ 31,900 32,000 31,900 32,000 30,900 31,200 本ページ掲載商品の荷姿(出荷単位) 1個／1袋

VK

VK

VK

VK

VK

VK

VK

VK

VK

VK

VK

VK

本ページ掲載商品の注意事項 * 価格表形式内の3には、真空特性を4には、ノズル径を6には、真空ポートサイズを7には、 エア供給ポートサイズを8には、排気ポートサイズを9には、電磁弁仕様を⓾には、外観色 をには、マニホールド連数をには、スイッチ出力をそれぞれP.208〜P.209の注文形式（例） より選択してご記入ください。 本ページ掲載商品は、CADデータ請求書にてCADデータの提供_{をいたしております。（詳細は、P.216を参照ください。）} 品−A

真空

破壊弁(エアタイマ式)、供給バ ルブ、フィルタ内蔵型 破壊弁(エアタイマ式)、真空スイッチ(メカ式)、供給バルブ、フィルタ内蔵型 Pタイプ Qタイプ 破壊弁(エアタイマ式)、真空スイッチ(LED 表示付電子式)、供給バルブ、フィルタ内蔵型 破壊弁(電磁弁式)、供給バルブ、フィルタ内蔵型 Rタイプ Sタイプ 破壊弁(電磁弁式)、真空スイッチ(メ カ式)、供給バルブ、フィルタ内蔵型 破壊弁(電磁弁式)、真空スイッチ(LED表示付電子式)、供給バルブ、フィルタ内蔵型 Tタイプ Wタイプ マニホールド単体 ブロックプレート (マニホールド用) >>>http://www.pisco.co.jp/ 215 組合せ 形　式 VKA34P-67S9-⓾ VKA34P-6789-⓾ VKB34P-67S9-⓾ VKB34P-6789-⓾ VKM34P-6789-⓾ VKM34P-T···789-⓾ 価格 (¥) 19,000 19,100 19,000 19,100 18,000 18,300 組合せ 価格 (¥) 形　式 VKA34Q-67S9-⓾ VKA34Q-6789-⓾ VKB34Q-67S9-⓾ VKB34Q-6789-⓾ VKM34Q-6789-⓾ VKM34Q-T···789-⓾ 25,300 25,400 25,300 25,400 24,300 24,600 組合せ 形　式 VKA34R-67S9-⓾ VKA34R-6789-⓾ VKB34R-67S9-⓾ VKB34R-6789-⓾ VKM34R-6789-⓾ VKM34R-T···789-⓾ 価格 (¥) 38,900 39,000 38,900 39,000 37,900 38,200 組合せ 価格 (¥) 形　式 VKA34S-67S9-⓾ VKA34S-6789-⓾ VKB34S-67S9-⓾ VKB34S-6789-⓾ VKM34S-6789-⓾ VKM34S-T···789-⓾ 21,100 21,200 21,100 21,200 20,100 20,400 組合せ 形　式 VKA34T-67S9-⓾ VKA34T-6789-⓾ VKB34T-67S9-⓾ VKB34T-6789-⓾ VKM34T-6789-⓾ VKM34T-T···789-⓾ 価格 (¥) 27,400 27,500 27,400 27,500 26,400 26,700 組合せ 価格 (¥) 形　式 VKA34W-67S9-⓾ VKA34W-6789-⓾ VKB34W-67S9-⓾ VKB34W-6789-⓾ VKM34W-6789-⓾ VKM34W-T···789-⓾ 41,000 41,100 41,000 41,100 40,000 40,300 マニホールド連数 2連 3連 4連 5連 6連 7連 8連 9連 10連 価格 (¥) 7,000 8,000 9,000 10,000 11,000 12,000 13,000 14,000 15,000 価格 (¥) 形　式 VKM-MB-3 200 *1. 写真は、連結例です。 *2. ブロックプレートは付いておりませ んので、ご注意ください。 本ページ掲載商品の荷姿(出荷単位) 1個／1袋

VK

VK

VK

VK

VK

VK

本ページ掲載商品の注意事項 *1.価格表形式内の3には、真空特性を4には、ノズル径を6には、真空ポートサイズを7には、 エア供給ポートサイズを8には、排気ポートサイズを9には、電磁弁仕様を⓾には、外観 色をには、マニホールド連数をには、スイッチ出力をそれぞれP.208〜P.209の注文形式 （例）より選択してご記入ください。 *2. ブロックプレートの価格表形式内の3には、外観色をP.210の注文形式（例）より選択してご 記入ください。 本ページ掲載商品は、CADデータ請求書にてCADデータの提供 をいたしております。（詳細は、P.216を参照ください。） 品−A

MODESW1 SW2 S1 ME S2 フィルタエレメント サイレンサエレメント MODESW1SW2 S1 MES2 MODESW1 SW2 S1 MES2 MODESW1SW2 S1 MES2 サイレンサエレメント フィルタエレメント 注文形式 VGFE10 価格 (¥) 300 サイレンサエレメント 注文形式 VK-SE1 価格 (¥) 80 フィルタエレメント サイレンサエレメント 止めピン サイレンサエレメント * VKMのサイレンサエレメントは、セット販売の みとなります。 セット内容は、下記の通りです。 VKM-SE1‥2個 + VKM-SE2‥1個 エレメントセット 注文形式 VKM-SET 価格 (¥) 650 本ページ掲載商品の荷姿(出荷単位) 10個／1袋：VK用交換エレメント 1セット／1袋：VKM用交換エレメント
