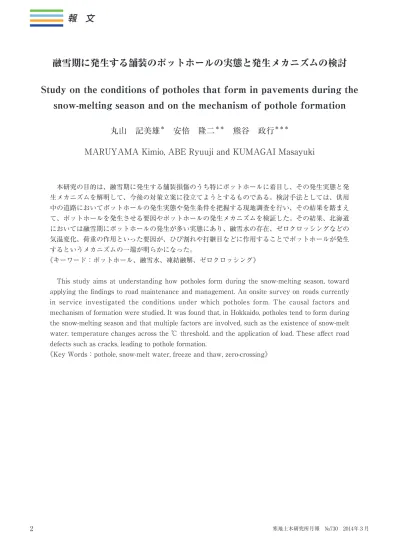

融雪期に発生する舗装のポットホールの実態と発生メカニズムの検討
Study on the conditions of potholes that form in pavements during the
snow-melting season and on the mechanism of pothole formation
丸山 記美雄
＊安倍 隆二
＊＊熊谷 政行
＊＊＊MARUYAMA Kimio, ABE Ryuuji and KUMAGAI Masayuki
本研究の目的は、融雪期に発生する舗装損傷のうち特にポットホールに着目し、その発生実態と発 生メカニズムを解明して、今後の対策立案に役立てようとするものである。検討手法としては、供用 中の道路においてポットホールの発生実態や発生条件を把握する現地調査を行い、その結果を踏まえ て、ポットホールを発生させる要因やポットホールの発生メカニズムを検証した。その結果、北海道 においては融雪期にポットホールの発生が多い実態にあり、融雪水の存在、ゼロクロッシングなどの 気温変化、荷重の作用といった要因が、ひび割れや打継目などに作用することでポットホールが発生 するというメカニズムの一端が明らかになった。 《キーワード：ポットホール、融雪水、凍結融解、ゼロクロッシング》
This study aims at understanding how potholes form during the snow-melting season, toward applying the findings to road maintenance and management. An onsite survey on roads currently in service investigated the conditions under which potholes form. The causal factors and mechanism of formation were studied. It was found that, in Hokkaido, potholes tend to form during the snow-melting season and that multiple factors are involved, such as the existence of snow-melt water, temperature changes across the ℃ threshold, and the application of load. These affect road defects such as cracks, leading to pothole formation.
《Key Words：pothole, snow-melt water, freeze and thaw, zero-crossing》
報 文
２．１ ポットホール発生実態調査方法 調査は、遠軽地域と札幌地域の国道で実施した。 遠軽地域においては、国道238号、242号、333号の 合計約160km 区間における一年間のポットホール発 生状況を調査した。調査は基本的に１日おきにいずれ かの路線で実施しており、ポットホールの発生が確認 された月日と個数を記録し、集計整理した。ポットホ ールが発生した部位や発生状況、ポットホールの発生 ２．融雪期の舗装損傷実態調査 融雪期に発生する舗装損傷には様々なものがある が、本報ではそれらのうち、特に写真－１に示すポッ トホールに着目した。着目した理由は、様々ある損傷 形態のうちで、ポットホールが道路利用者にとって最 も視認しやすく、その大きさは多くの場合直径数十 cm 程度で深さは数 cm 程度と形状的には小さいものの、 ひとたび発生すると道路利用者の走行性に直接的かつ 即時的に影響し、道路管理上も速やかな対応が求めら れるなど、緊急度の高い損傷形態であるためである。 さらに、ポットホールの発生については、いつどのよ うな場所でどれくらいの量のポットホールが発生する かをこれまでに蓄積された技術的知見のみで判断する のは困難であり、結果として対応も後手に回りがちで、 その発生実態やメカニズムについて新たな知見を得る 必要があると考えたためである。 そこで、ポットホールの発生実態と発生メカニズム を解明するため、供用中の国道においてポットホール 発生状況を調査した。さらに、ポットホールの発生実 態を分析することで、どのような条件下において舗装 が破損する可能性が高いのかを検証した。 １．はじめに 積雪寒冷地においては、融雪期の融雪水や凍結融解 作用などが道路舗装の損傷に大きな影響を与えること は従前から認識されてきたことであり、積雪寒冷地の 舗装を構築するに際しては、これらの積雪寒冷地特有 の過酷な条件に耐えうるための技術を開発・適用する などの配慮がなされて今日に至っている（例えば文献１） など）。しかし、多くの社会基盤施設がそうであるよ うに、北海道内の国道約6600km の舗装もその多くが 1960 ～ 1970年代の高度経済成長期に構築され、1980 年頃までに全体の約８割の舗装が構築済となっており （道路統計年報２）等より筆者ら集計）、その後約30 ～ 40年近くの間絶え間なく通過する車両の荷重を支え、 毎年の寒冷期、融雪期の過酷な条件に晒され続ける中 で、多くの舗装にダメージが蓄積され老朽化が進んで いると考えられる。今後は老朽化の更なる進展に伴い、 損傷が顕在化することが懸念される。また他方では、 IPCC 第４次報告書３）など最近の気象データに示され るように、多くの地域で気温、降雨量などの変動幅が 拡大する傾向にあるとの指摘もあり、融雪期の気温変 動や融雪水のピーク量の増加なども推測される。これ らの要素が重なる場合、従前よりも融雪期の舗装の損 傷が顕著になる可能性は否定できない。 上述したような背景の中、実際に近年では融雪期に 発生するポットホールに関する道路利用者の通報等が 増加しているとの指摘がある。道路としての機能を維 持し、現在の道路資産を安全かつ安定的に守っていく ためには、融雪期に発生する舗装の損傷実態を把握し、 損傷の発生要因やメカニズムを明らかにして、融雪期 の舗装の損傷を少なくする技術や、損傷が発生した場 合に適切に対処する技術を高める必要があると考えら れる。 そこで、本研究は、融雪期に発生する舗装損傷のう ち、特にポットホールに着目し、その発生実態と発生 メカニズムを解明して、今後の補修対策や予防対策立 案に役立てることを目的とした。手法としては、供用 中の道路においてポットホールの発生実態や発生条件 を把握するための実態調査を行い、その結果を踏まえ て、ポットホールを発生させる要因やポットホールの 発生メカニズムを検証した。その結果、いくつかの知 見を得ることができたので、以下に報告するものであ る。 写真－１ 融雪期に発生したポットホール
積雪寒冷地では、一年の中でも特に融雪時期や春先 に舗装の損傷が激しくなることが分かり、他の時期に 比べて舗装が大きなダメージを受ける時期であること が推察される。参考として、本州など比較的温暖な地 域では、ポットホールは６月の梅雨時期や９月、10月 の台風および秋雨の時期など、雨の多い時期に多く発 が確認された日とアメダスデータ等の気象条件の関係 の調査も併せて行った。さらに、ポットホールの発生 実態や対処方法に関して道路管理者および請負者にヒ アリング調査を行った。 札幌地域においては、国道337号の約25km 区間に おけるポットホール発生状況等を１月～３月の間、調 査した。調査は１日おきにポットホールの発生を確認 して発生月日と個数を集計整理するものと、調査対象 区間を１月～３月の間に週１～２回、ポットホールの 発生部位や発生状況を詳しく目視調査する形で実施し た。 これらの調査結果を基に、ポットホールの発生時期、 ポットホール発生部位や発生時の気象条件、さらに、 秋の時点におけるひび割れ率を実測と予測に基づいて 把握し、１月～３月の間のポットホールの発生状況と の対応関係などを調べた。 ２．２ ポットホール発生実態調査結果 ２．２．１ ポットホールの発生時期 遠軽管内におけるポットホールの月別発生件数を図 －１に示す。ポットホールは２月から徐々に増え始め、 遠軽地域の融雪期にあたる３月と４月に発生量が多い ことが確認された。また、寒さが厳しい１月に発生し ていない点も注目される。 札幌地域における調査においても、融雪期の２月初 旬ころから３月中旬にかけてポットホールの発生が多 いことが確認できた。 生するといわれている。今回の調査においては、それ らの時期にはあまりポットホールが発生しておらず、 温暖な地域とは発生時期が異なる傾向を示している点 が特筆される。 ２．２．２ ポットホールの発生部位 遠軽地域と札幌地域での調査において、ポットホー ルの発生している部位を整理した結果を図－２、図－ ３に示す。ポットホールの大半は、元々何らかのひび 割れや施工時の継目等が存在した箇所に発生している ことが確認できる。遠軽地域では、疲労ひび割れと横 断ひび割れ部に発生したポットホールの割合が約８割 を占めている。また、札幌地域では疲労ひび割れ部に 発生したポットホールの割合が約９割を占めている。 打継目などの施工継目部に発生したポットホールは約 １～２割であった。疲労ひび割れ部にポットホールの 大半が発生している結果となったが、これは調査対象 路線区間が疲労ひび割れの発生量が多い路線区間であ ったためと考えられ、他のひび割れの発生量が多い区 間では、そのひび割れに起因するポットホールの発生 割合が多くなるものと推測される。 図－４には、路面のひび割れ率と、ポットホールの 発生割合の対応関係を整理した結果を示す。ひび割れ 率が高くなるにつれて、ポットホールが発生する割合 が高くなることがわかる。つまり、ひび割れ率が高い 区間ほど、ポットホールが発生する確率が高いといえ る。 以上のようにポットホールはひび割れ部分をきっか けに発生することが多いことがわかった。 㪇 㪈㪇 㪉㪇 㪊㪇 㪋㪇 㪌㪇 㪍㪇 㪎㪇 㪏㪇 㪋 㪌 㪍 㪎 㪏 㪐 㪈㪇 㪈㪈 㪈㪉 㪈 㪉 㪊 䊘䉾 䊃䊖 䊷䊦⊒↢ઙᢙ㩿ઙ㪀 㪇㩼 㪈㪇㩼 㪉㪇㩼 㪊㪇㩼 㪋㪇㩼 㪌㪇㩼 㪍㪇㩼 㪎㪇㩼 㪏㪇㩼 㪐㪇㩼 㪈㪇㪇㩼 㪩㪉㪊㪏 㪩㪉㪋㪉 㪩㪊㪊㪊 ో 䈠䈱ઁ ᣉᎿ⛮⋡ ❑ᢿ䈵䈶 ഀ䉏 ᮮᢿ䈵䈶 ഀ䉏 ∋ഭ䈵䈶 ഀ䉏 図－１ 遠軽地域におけるポットホールの月別発生件数 図－２ ポットホールの発生部位別件数（遠軽地域）
∋ഭ䈵䈶ഀ䉏 㪐㪈㩼 ᣉᎿ⛮⋡ 㪏㩼 ᮮᢿ䈵䈶ഀ䉏 㪈㩼 ❑ᢿ䈵䈶ഀ䉏 㪇㩼 㪇㩼 㪈㪇㩼 㪉㪇㩼 㪊㪇㩼 㪋㪇㩼 㪌㪇㩼 㪍㪇㩼 㪎㪇㩼 㪏㪇㩼 㪐㪇㩼 㪈㪇㪇㩼 㪇એ 㪌㪅㪇ᧂḩ 㪌㪅㪇એ㩷 㪈㪇㪅㪇ᧂḩ 㪈㪇㪅㪇એ 㪈㪌㪅㪇ᧂḩ 㪈㪌㪅㪇એ 㪉㪇㪅㪇ᧂḩ 㪉㪇㪅㪇એ 〝㕙䈱䈵䈶ഀ䉏₸㩿㩼㪀 ഀว䋨䋦 䋩 䊘䉾䊃䊖䊷䊦⊒↢㑆 䊘䉾䊃䊖䊷䊦ᧂ⊒↢㑆 㪄㪌㪅㪇 㪇㪅㪇 㪌㪅㪇 㪈㪇㪅㪇 㪈㪌㪅㪇 㪄㪉㪌㪅㪇 㪄㪉㪇㪅㪇 㪄㪈㪌㪅㪇 㪄㪈㪇㪅㪇 㪄㪌㪅㪇 㪇㪅㪇 㪌㪅㪇 㪈㪇㪅㪇 ᦨૐ᳇᷷㩿㷄㪀 ᦨ㜞 ᳇᷷㩿㷄 䋩 ⺞ᩏᣣ䈮䉷䊨䉪䊨䉾䉲䊮䉫 ⺞ᩏ೨ᣣ䈮䍜䍼䍹䍖䍹䍍䍚䍻䍖䍼 ⺞ᩏ೨䇱ᣣ䈮䍜䍼䍹䍖䍹䍍䍚䍻䍖䍼 ᦨ㜞᳇᷷䈏䋰㷄એਅ (=⌀౻ᣣ) (=䉷䊨䉪䊨䉾䉲䊮䉫䈭䈚) ᦨ㜞᳇᷷䈏䋰㷄એ 䈎䈧 ᦨૐ᳇᷷䈏0㷄એ (=䉷䊨䉪䊨䉾䉲䊮䉫䈭䈚) 㪄㪌㪅㪇 㪇㪅㪇 㪌㪅㪇 㪈㪇㪅㪇 㪈㪌㪅㪇 㪄㪉㪌㪅㪇 㪄㪉㪇㪅㪇 㪄㪈㪌㪅㪇 㪄㪈㪇㪅㪇 㪄㪌㪅㪇 㪇㪅㪇 㪌㪅㪇 㪈㪇㪅㪇 ᦨૐ᳇᷷㩿㷄㪀 ᦨ㜞 ᳇᷷㩿㷄 䋩 ⺞ᩏᣣ䈮䉷䊨䉪䊨䉾䉲䊮䉫 ⺞ᩏ೨ᣣ䈮䍜䍼䍹䍖䍹䍍䍚䍻䍖䍼 ⺞ᩏ೨䇱ᣣ䈮䍜䍼䍹䍖䍹䍍䍚䍻䍖䍼 ᦨ㜞᳇᷷䈏䋰㷄એ 䈎䈧 ᦨૐ᳇᷷䈏᳖ὐਅ (=౻ᣣ) (=䉷䊨䉪䊨䉾䉲䊮䉫⊒↢) ᦨ㜞᳇᷷䈏䋰㷄એਅ (=⌀౻ᣣ) (=䉷䊨䉪䊨䉾䉲䊮䉫䈭䈚) ᦨ㜞᳇᷷䈏䋰㷄એ 䈎䈧 ᦨૐ᳇᷷䈏0㷄એ (=䉷䊨䉪䊨䉾䉲䊮䉫䈭䈚) ᦨ㜞᳇᷷䈏䋰㷄એ 䈎䈧 ᦨૐ᳇᷷䈏0㷄એ (=䉷䊨䉪䊨䉾䉲䊮䉫䈭䈚) ᦨ㜞᳇᷷䈏䋰㷄એਅ (=⌀౻ᣣ) (=䉷䊨䉪䊨䉾䉲䊮䉫䈭䈚) ᦨ㜞 ᦨૐ (=䉷䊨 ) 㪄㪈㪇㪅㪇 㪄㪌㪅㪇 㪇㪅㪇 㪌㪅㪇 㪈㪇㪅㪇 㪄㪈㪇㪅㪇 㪄㪌㪅㪇 㪇㪅㪇 㪌㪅㪇 㪈㪇㪅㪇 ᦨૐ᳇᷷㩿㷄㪀 ᦨ㜞᳇᷷㩿 㷄㪀 ⺞ᩏᣣ䈮䉷䊨䉪䊨䉾䉲䊮䉫 ⺞ᩏᣣ೨ᣣ䈮䍜䍼䍹䍖䍹䍍䍚䍻䍖䍼 ⺞ᩏᣣ೨䇱ᣣ䈮䍜䍼䍹䍖䍹䍍䍚䍻䍖䍼 ᦨ㜞᳇᷷䈏䋰㷄એ 䈎䈧 ᦨૐ᳇᷷䈏0㷄એ (=䉷䊨䉪䊨䉾䉲䊮䉫䈭䈚) ᦨ㜞᳇᷷䈏䋰㷄એਅ (=⌀౻ᣣ) (=䉷䊨䉪䊨䉾䉲䊮䉫䈭䈚) ᦨ㜞 ᦨૐ (=䉷䊨 ) ᦨ㜞᳇᷷䈏䋰㷄એ 䈎䈧 ᦨૐ᳇᷷䈏᳖ὐਅ (=౻ᣣ) (=䉷䊨䉪䊨䉾䉲䊮䉫⊒↢) 㪄㪈㪇㪅㪇 㪄㪌㪅㪇 㪇㪅㪇 㪌㪅㪇 㪈㪇㪅㪇 㪄㪈㪇㪅㪇 㪄㪌㪅㪇 㪇㪅㪇 㪌㪅㪇 㪈㪇㪅㪇 ᦨૐ᳇᷷㩿㷄㪀 ᦨ㜞᳇᷷㩿 㷄㪀 ⺞ᩏᣣ䈮䉷䊨䉪䊨䉾䉲䊮䉫 ⺞ᩏᣣ೨ᣣ䈮䍜䍼䍹䍖䍹䍍䍚䍻䍖䍼 ⺞ᩏᣣ೨䇱ᣣ䈮䍜䍼䍹䍖䍹䍍䍚䍻䍖䍼 㪄㪉㪇 㪄㪈㪌 㪄㪈㪇 㪄㪌 㪇 㪌 㪈㪇 㪉㪇㪈㪈㪆㪊㪆㪌㩷㪇㪑㪇㪇 㪉㪇㪈㪈㪆㪊㪆㪍㩷㪇㪑㪇㪇 㪉㪇㪈㪈㪆㪊㪆㪎㩷㪇㪑㪇㪇 㪉㪇㪈㪈㪆㪊㪆㪏㩷㪇㪑㪇 㪇 㪉㪇㪈㪈㪆㪊㪆㪐㩷㪇㪑㪇㪇 ᣣᤨ ᳇᷷㩿㷄 㪀 㪊㪌ᣣ 㪊㪍ᣣ 㪊㪎ᣣ 㪊㪏ᣣ 䉷䊨䉪䊨䉾䉲䊮䉫 図－３ ポットホールの発生部の路面状況（札幌地域） 図－４ 路面のひび割れ率とポットホール発生の対応 関係（札幌近郊） 図－５ 気温とポットホール発生の関係（遠軽地域） 図－６ 気温とポットホール発生の関係（札幌近郊） 図－７ ゼロクロッシングの一例 ２．２．３ ポットホールの発生時の気象条件 遠軽地域の調査データに対して、ポットホールが発 見された日の最高気温と最低気温をプロットした結果 を図－５に示す。また、札幌地域の調査結果も図－６ に示す。 図中の赤枠で網掛けした範囲は、図－７に例示した ように１日の間に気温がプラスからマイナスもしく は、マイナスからプラスに変化した（以下、このよう な気温の変化を「ゼロクロッシング」とよぶ）日であ ることを意味する。図－５、図－６において、大半の データが赤枠で網掛けした範囲にプロットされている ことから、ゼロクロッシングした日に大半のポットホ ールが発生していることが理解できる。なお、赤枠で 網掛けした範囲にプロットされていないもの（調査当 日にゼロクロッシングしていないもの）についても、 前日もしくは前々日にゼロクロッシングしていること が確認できた。 次に、ゼロクロッシングの発生有無とポットホール の発見の関係を整理した結果を表－１と表－２に示 す。ゼロクロッシングが発生した日は、５割～６割程 度の高い確率でポットホールの発生がみられるのに比 べて、ゼロクロッシングが発生していない日は、ポッ トホールの発見率は約２割となっており、ゼロクロッ シングがポットホールの発生に強く影響していること が認められる。気温が０℃をまたいで変化するような 気象条件が、ポットホール発生リスクを高める条件の 一つであるといえる。
⊒↢ ή ᳇᷷䈱䉷䊨䉪䊨䉾䉲䊮䉫⊒↢ 㪉㪐 㪈㪋 㪈㪌 㪋㪏㪅㪊 ᳇᷷䈱䉷䊨䉪䊨䉾䉲䊮䉫䈭䈚 㪊㪇 㪏 㪉㪉 㪉㪍㪅㪎 ᳇᷷䈱䉷䊨䉪䊨䉾䉲䊮䉫⊒↢ 㪉㪎 㪈㪌 㪈㪉 㪌㪌㪅㪍 ᳇᷷䈱䉷䊨䉪䊨䉾䉲䊮䉫䈭䈚 㪊㪉 㪎 㪉㪌 㪉㪈㪅㪐 ᳇᷷䈱䉷䊨䉪䊨䉾䉲䊮䉫⊒↢ 㪉㪏 㪈㪊 㪈㪌 㪋㪍㪅㪋 ᳇᷷䈱䉷䊨䉪䊨䉾䉲䊮䉫䈭䈚 㪊㪈 㪐 㪉㪉 㪉㪐㪅㪇 ⺞ᩏ೨䇱ᣣ ⺞ᩏ೨ᣣ ⺞ᩏ ᣣᢙ 䊘䉾䊃䊖䊷䊦⊒↢ᣣᢙ 䊘䉾䊃䊖䊷䊦 䈱⊒↢₸㩿㩼㪀 ⺞ᩏᒰᣣ ⊒↢ ή ᳇᷷䈱䉷䊨䉪䊨䉾䉲䊮䉫⊒↢ 㪋㪇 㪉㪋 㪈㪍 㪍㪇㪅㪇 ᳇᷷䈱䉷䊨䉪䊨䉾䉲䊮䉫䈭䈚 㪊㪏 㪍 㪊㪉 㪈㪌㪅㪏 ᳇᷷䈱䉷䊨䉪䊨䉾䉲䊮䉫⊒↢ 㪋㪇 㪉㪊 㪈㪎 㪌㪎㪅㪌 ᳇᷷䈱䉷䊨䉪䊨䉾䉲䊮䉫䈭䈚 㪊㪏 㪎 㪊㪈 㪈㪏㪅㪋 ᳇᷷䈱䉷䊨䉪䊨䉾䉲䊮䉫⊒↢ 㪊㪐 㪉㪇 㪈㪐 㪌㪈㪅㪊 ᳇᷷䈱䉷䊨䉪䊨䉾䉲䊮䉫䈭䈚 㪊㪐 㪈㪇 㪉㪇 㪉㪌㪅㪍 䊘䉾䊃䊖䊷䊦 䈱⊒↢₸㩿㩼㪀 ⺞ᩏᒰᣣ ⺞ᩏ೨ᣣ ⺞ᩏ೨䇱ᣣ ⺞ᩏ ᣣᢙ 䊘䉾䊃䊖䊷䊦⊒↢ᣣᢙ ２．２．４ ポットホールの成長速度 札幌近郊における調査において観察された、ポット ホールの発生する前後数日間の路面状態の一例を写真 －２に示す。２月20日に小さな穴が確認された後、約 10日後には数10cm 径の穴に発達しており、ポットホ ールが数日のうちに大きく拡大することが確認でき る。また、路肩付近に堆積した雪が解け、その融雪水 が路面に流入している様子をうかがうことができ、融 雪水がポットホールの発生と成長を促進したものと考 えられる。 表－１ ゼロクロッシング発生とポットホールの発生 の対応関係（札幌近郊） 表－２ ゼロクロッシング発生とポットホールの発生 の対応関係（遠軽地域） 写真－２ ポットホールの成長速度（大きさの時間変化） 表－３ ポットホールの発生に関するヒアリング調査 結果 図－８ ポットホール発生リスクが高い条件 ２．２．５ ポットホールに関するヒアリング調査結果 道路管理者および請負者に対して、ポットホールの 発生状況や発生部位等についてヒアリング調査を行っ た結果を表－３に示す。 融雪期に発生することが多いことや、ひび割れなど の欠損のある部分に発生することが多いことなど、実 態調査で得られた結果を裏付ける意見となっている。 維持管理の現場で長年の経験により得られた経験知と 今回の調査結果が一致していることを意味しており、 本調査で得られた結果が、ある程度普遍的なものであ ることが確認できた。 㧞ᣣ ᣣ ２．２．６ ポットホールの発生リスクが高い条件 上述した調査によって、どのような気象条件でポッ トホールの発生頻度が高くなるのか、どのような部位 で発生しやすいのか、大きな傾向を把握することがで きた。ポットホール発生リスクが高い条件を改めて整 理すると、図－８に示すとおりである。 これらの条件を満たす場所および時期はポットホー ルの発生リスクが高いので、道路管理者ならびに道路 利用者が留意をすることで、補修体制を確保すること やポットホールの発生による道路利用者の不便を減ら すことなどに役立てることができると考えられる。 䊶ᐕ㑆䉕ㅢ䈚䈩䉂䉎䈫䇮ᤐవ䉇Ⲣ㔐ᦼ䈮⊒↢䈏ᄙ䈇䇯 䊶ኙ䈘䈏✭䉂䇮䊒䊤䉴䈱᳇᷷䈏䉏䈜䈫ᄙ䈒⊒↢䈜䉎䉋䈉䈮ᗵ䈛䉎䇯 䊶ᄛ㑆䉇ᦺ䈮ಓ⚿䈚䈩䇮ᣣਛ䈲⸃䈔䈩䉕➅䉍䈜䉋䈉䈭᳇⽎᧦ઙ䈱 ᤨ䈮⊒↢䈜䉎ะ䈮ᗵ䈛䉎䇯 䊶౻ᦼ㑆䈮㔎䈏㒠䉎䈫䇮䈠䈱ᓟᢙᣣએౝ䈮ᄙ⊒䈜䉎䈖䈫䈏䈅䉎䇯 䊶㆙シၞ䈪䈲䋳䇮䋴䈮ᄙ䈒⊒↢䈜䉎ශ⽎䇯 䊶ᧅᏻ䈪䈲2ਛᣨ㗃䈎䉌ᄙ䈒⊒↢䈜䉎ශ⽎䇯 䊶䋷䇮䋸䈭䈬ㅢᏱ䈱ᤨᦼ䈲䋬⊒↢㊂䈲ᄙ䈒䈭䈇䈏䋬㔎䈏㒠䈦䈢ᓟ䈮 ᤨ䇱⊒↢䈜䉎䇯 䊶ኙ䈘䈱෩䈚䈇1䈲䈅䉁䉍⊒↢䈚䈭䈇䇯 䊶䊘䉾䊃䊖䊷䊦䈲ᦨೋ䈲ዊ䈘䈒䈩䉅䇮⟎䈜䉎䈫ᄢ䈚䈩䈇䈒䇯 䊶ⓣၒ䉄䉕䈚䈢䊘䉾䊃䊖䊷䊦䈱⣁䈮䊘䉾䊃䊖䊷䊦䈏ౣ⊒䈜䉎䉅䈅䉎䇯 䊶䈵䈶ഀ䉏䉇ᰳ៊䈱䈅䉎ㇱಽ ↲⁁䈵䈶ഀ䉏䇮ᮮᢿ䈵䈶ഀ䉏䇮ᛂ⛮⋡ㄝㇱ 䈭䈬 䊶ᯅ䉳䊢䉟䊮䊃䉍 䊶䉒䈣䈤ជ䉏䈏䈪䈐䈩䇮〝⢋ઃㄭ䈏ᴉਅ䈚䈩䈇䉎䉋䈉䈭䈫䈖䉐䇯 (1)䊘䉾䊃䊖䊷䊦䈱⊒↢ ᤨᦼ䉇⊒↢⁁ᴫ (2)䊘䉾䊃䊖䊷䊦䈱⊒↢ 䈚䉇䈜䈇▎ᚲ ࡐ࠶࠻ࡎ࡞߇ᄙߊ⊒↢ߔࠆᤨᦼ ψ Ⲣ㔐ᦼߦᄙ ࡐ࠶࠻ࡎ࡞߇⊒↢ߒ߿ߔㇱ ψ ߭߮ഀࠇ߿ᛂ⛮߉⋡╬ߩᒙὐ߇ࠆㇱ ψ Ⲣ㔐᳓߇ᵹṛ⇐ߒ߿ߔㇱ ψ ߭߮ഀࠇ₸߇㜞㑆߿〝✢ ࡐ࠶࠻ࡎ࡞⊒↢ᤨߩ᳇⽎᧦ઙ ψ ࡠࠢࡠ࠶ࠪࡦࠣ⊒↢ᣣ߅ࠃ߮ߘߩ㨪ᣣᓟ
㪉 㪊 㪋 㪌 㪍 㪎 㪏 㪇 㪌㪇 㪈㪇㪇 㪈㪌㪇 㪉㪇㪇 ಓ⚿Ⲣ⸃䉰䉟䉪䊦䋨࿁䋩 䍵䍫 䍼䍶 䍻䍖 䍼⹜㛎↪ଏ⹜㩷 ⓨ㓗 ₸䋨 䋦䋩 㪪㪞㩷㪈㪊䌆 㪤㩷㩷㩷㪈㪊䌆 㪤㩷㩷㩷㪈㪊 㪤㪞㩷㪈㪊䌆 㪪㪞㩷㪈㪊䌆㪌㪌 㪤㩷㩷㩷㪈㪊䌆㪸 㪤㩷㩷㩷㪈㪊㪸 ⚦☸㪞㩷㪝ઃ♽ ኒ☸㩷㪝ઃ♽ ኒ☸㪞㩷㪝ઃ♽ ኒ☸㩷㪝䈭䈚♽ 㪇 㪈㪇㪇 㪉㪇㪇 㪊㪇㪇 㪋㪇㪇 㪌㪇㪇 㪍㪇㪇 㪎㪇㪇 㪏㪇㪇 㪐㪇㪇 㪈㪇㪇㪇 㪈㪈㪇㪇 㪈㪉㪇㪇 㪈㪊㪇㪇 㪇 㪌㪇 㪈㪇㪇 㪈㪌㪇 㪉㪇㪇 㪉㪌㪇 㪊㪇㪇 ಓ⚿Ⲣ⸃䉰䉟䉪䊦䋨࿁䋩 䊙䊷 䉲䊞 䊦ቯᐲ䋨㫂 㪾㪽 㪆㪺㫄 㪉䋩 㪪㪞㩷㪈㪊䌆 㪤㩷㩷㩷㪈㪊䌆 㪤㩷㩷㩷㪈㪊 㪤㪞㩷㪈㪊䌆 㪪㪞㩷㪈㪊䌆㪌㪌 㪤㩷㩷㩷㪈㪊䌆㪸 㪤㩷㩷㩷㪈㪊㪸 ⚦☸㪞㩷㪝ઃ♽ ኒ☸㩷㪝ઃ♽ ኒ☸㪞㩷㪝ઃ♽ ኒ☸㩷㪝䈭䈚♽ 図－９ 凍結融解試験後の空隙率の変化 図－10 凍結融解試験後のマーシャル安定度の変化 ３．融雪水等が舗装体に及ぼす影響の検証 前述の実態調査の結果から、融雪期のゼロクロッシ ングや融雪水の存在が舗装体に大きな影響を及ぼして いる状況がうかがえたため、これらの条件が舗装体に どのような具体の影響を及ぼすのかに関して、当所の 既往の調査に加えて新たに試験等を実施して、以下の 検証を行った。 １） 凍結融解作用による混合物の強度低下の検証 ２） ひび割れ部からの水の浸入に関する検証 ３） 融解期における路盤材料および路床材料の支持 力低下の検証 ３．１ 凍結融解作用による混合物の強度低下の検証 凍結融解による舗装混合物の強度低下に関して、当 研究所ではこれまでにも実験を行っており４），５）、ア スファルト混合物は水分の存在する条件下で凍結融解 作用を受けると、空隙率が増加し、マーシャル安定度 の低下やラベリング試験のすりへり量の増大などの傾 向を示し、その程度は混合物の種類やアスファルトの 種類や空隙率によって大きく異なると報告している。 それらの検討結果を抜粋しつつ、その概要を以下に示 すこととする。 同じ材料（ストアス80-100、骨材、フィラー）を使用 し、配合比率を変化させた細粒度ギャップアスファル ト混合物 F 付き系（SG13F）２種、密粒度アスファル ト混合物 F 付き系（M13F）２種、密粒度アスファルト 混合物 F なし系（M13）２種、密粒度ギャップアスフ ァルト混合物 F 付き系（MG13F）１種の計７種類の混 合物を対象として、凍結行程が +4.5℃→－18℃で２ 時間、融解行程が－18℃→ +4.5℃で１時間の計３時 間を１サイクルとして凍結融解を所定の回数繰返し、 その後に空隙率の測定を行い、マーシャル安定度試験 やチェーンラベリング試験を行った５）。 凍結融解作用に伴う空隙率の変化を図－９に示す。 細粒度ギャップアスファルト混合物 F 付き系（SG13F） ２種と密粒度アスファルト混合物 F 付き系（M13F）２ 種は空隙率３% ～４% の範囲内で推移しており、凍 結融解作用による影響をあまり受けていない。一方、 密粒度アスファルト混合部物 F なし系（M13）２種と 密粒度ギャップアスファルト混合物 F 付き系（MG13F） は、４% 以下の空隙率が５% 以上程度に増加しており、 凍結融解作用の影響を受けていることがわかる。 凍結融解作用後のマーシャル安定度試験結果を図－ 10に示す。凍結融解作用により、マーシャル安定度は 減少することがわかる。密粒度アスファルト混合物 F 付き系（M13F）２種類の減少率が小さく、密粒度アス ファルト混合物 F なし系（M13）２種と密粒度ギャッ プアスファルト混合物 F 付系（MG13F）の減少率が大 きい傾向がわかる。 凍結融解作用後のチェーンラベリング試験によるす りへり量を図－11に示す。細粒度ギャップアスファル ト混合物 F 付き系（SG13F）２種と密粒度アスファル ト混合物 F 付き系（M13F）２種は200サイクル経過後 まですりへり量は２cm2以下で安定しているが、密粒 度アスファルト混合物 F なし系（M13）２種と密粒度 ギャップアスファルト混合物 F 付き系（MG13F）は凍 結融解作用を受けた後にすりへり量が大きくなるケー スが見られ、凍結融解作用を受けることにより、摩耗 や骨材飛散に対する抵抗性も低下する傾向を示すと考 えられる。
㛽᧚ ⓨ㓗 䇼ಓ⚿Ⲣ⸃೨䇽 ಓ⚿Ⲣ⸃䈱➅䈚 ⓨ㓗䈏ᄢ 㛽᧚ 䇼ಓ⚿Ⲣ⸃ᓟ䇽 㛽᧚ ⓨ㓗䈮ᶐ䈚䈢᳓䈏ಓ⚿䈚 䈩⤘ᒛ䊶Ⲣ⸃䉕➅䈜 ᳓ಽ䈏ሽ䈜䉎ਅ䈪ಓ⚿Ⲣ⸃䉕ฃ䈔䉎䈫䊶䊶䊶 ᳖䈱 ⤘ᒛ 㪇㪅㪇 㪈㪅㪇 㪉㪅㪇 㪊㪅㪇 㪋㪅㪇 㪌㪅㪇 㪍㪅㪇 㪇 㪌㪇 㪈㪇㪇 㪈㪌㪇 㪉㪇㪇 ಓ⚿Ⲣ⸃䉰䉟䉪䊦䋨࿁䋩 䈜䉍䈻䉍 ㊂䋨䌣䌭 㪉䋩 㪪㪞㩷㪈㪊䌆 㪤㩷㩷㩷㪈㪊䌆 㪤㩷㩷㩷㪈㪊 㪤㪞㩷㪈㪊䌆 㪪㪞㩷㪈㪊䌆㪌㪌 㪤㩷㩷㩷㪈㪊䌆㪸 㪤㩷㩷㩷㪈㪊㪸 ⚦☸㪞㩷㪝ઃ♽ ኒ☸㩷㪝ઃ♽ ኒ☸㪞㩷㪝ઃ♽ ኒ☸㩷㪝䈭䈚♽ 図－11 凍結融解試験後のチェーンラベリングすりへ り量 図－12 凍結融解を受けた混合物の変化模式図 ３．２ ひび割れ部からの水の浸入に関する検証 路面の融雪水がひび割れ部からどの程度の量が浸入 するのかを把握するため、幅の異なるひび割れを室内 でカッター切断および曲げ破断によって作成し、ひび 割れ部を跨いで現場透水量試験機を設置して、透水量 を測定した。 試験を行ったひび割れは、カッター切断によるひび 割れの場合は切断面を向かい合わせて間に１mm、３ mm、５mm、10mm のスペーサを挟み、万力で締め 付け固定した。曲げ破断によるひび割れの場合は、破 断面を向かい合わせて万力で締め付けて0.5 ～１mm、 ３mm 程度、５mm 程度の幅のひび割れとした。曲げ 破断によるひび割れの作製状況を写真－３に、透水量 試験の状況を写真－４に示す。 この試験において、凍結融解作用によって混合物内 部に発生した変化を模式図で表現したものを図－12に 示す。水分が存在する条件の下でアスファルト混合物 が凍結融解を受けると、空隙に浸入した水が凍る際に 体積膨張すると考えられ、凍結と融解を繰返すうちに 空隙が拡大し、それに伴って安定度や摩耗抵抗性、骨 材飛散抵抗性などが低下するものと推測される。 以上の結果から、融雪水などの水分の存在と凍結融 解作用（ゼロクロッシング）の繰返しが複合した場合、 アスファルト混合物にとっては非常に厳しい環境とな り、一般的には空隙が増加し強度が低下する方向の影 響を受けること、空隙率の増加や強度の低下程度は混 合物の配合によって異なるものであることなどがわか る。そして、これらの知見を踏まえて、北海道の国道 で用いられる表層混合物は凍結融解作用によって悪い 影響を受けにくいような混合物粒度および配合として おり、全体的には十分に長年の供用に耐えていると判 断される。しかし、どのような混合物であっても、供 用後長い時間が経過するなかで凍結融解作用を受け続 けると、混合物の強度がある程度もしくは局部的に低 下する傾向を示すのは避けられない面があることも事 実である。
３．３ 融解期における路盤材料および路床材料の支 持力低下の検証 既往の調査によって得られている、路盤材料の凍結 融解後の修正 CBR 試験の結果６）を図－15に示す。凍 結融解前の修正 CBR 値と凍結融解後の修正 CBR 値 の比（CBR 保存率）は複数の路盤材料でいずれも70% 程度であり、路盤材料は凍結融解を受けると支持力が 低下することが確認できる。このような凍結融解作用 に伴う支持力低下に加えて、ひび割れ等から融雪水が 路盤や路床に浸入すると、路盤材や路床材の含水比を 高めることになるため、更に支持力は低下すると考え られる。 カッター切断により発生させたひび割れに対する透 水量試験結果を図－13に、曲げ破断により発生させた ひび割れに対する透水量試験結果を図－14に示す。 ひび割れ幅が３mm を超えると、測定の上限である 1400ml/15秒以上の透水性を示し、ほとんど抵抗なく 水が浸透していく状態となっている。 ひび割れ幅が0.5 ～１mm 程度の時には、透水量は 約800ml/15秒もしくは約600ml/15秒となり、ひび割 れ幅が３mm 以上の場合に比べると若干浸透しにくく なる。しかし、いずれのひび割れ幅においても、単位 時間当たりの透水量に程度の差はあるものの、供給さ れた水は速やかに浸透していくレベルであると評価で きる。本試験で設定した0.5mm ～１mm 程度および、 それ以上の幅のひび割れには、融雪水は容易に浸透し ていくものといえる。 融雪期には、路肩部等に堆積された雪が解け、その 融雪水が路面から流入し、さらにひび割れや打ち継ぎ 目部分から容易に浸入しており、その量も表面側から 供給される融雪水の量にもよるが、供給された量の大 半は浸透している状況にあると推察される。 㪇㪅㪇 㪇㪅㪈 㪇㪅㪉 㪇㪅㪊 㪇㪅㪋 㪇㪅㪌 㪇㪅㪍 㪇㪅㪎 㪇㪅㪏 㪇㪅㪐 㪈㪅㪇 ಾㄟ⍾ ಾㄟ⎈⍹ 㪚㫆㫅ౣ↢ 㩿㪘㪀 㪚㫆㫅ౣ↢ 㩿㪙㪀 㪚㫆㫅ౣ↢ 㩿㪚㪀 㪚㪙 㪩 ሽ₸ 㪇 㪉㪇㪇 㪋㪇㪇 㪍㪇㪇 㪏㪇㪇 㪈㪇㪇㪇 㪈㪉㪇㪇 㪈㪋㪇㪇 㪈㪍㪇㪇 㪇 㪉 㪋 㪍 㪏 㪈㪇 㪈㪉 䈵䈶ഀ䉏㩿㫄㫄㪀 ㅘ᳓㊂㩿 㫄㫃 㪆㪈㪌⑽㪀 㪇 㪉㪇㪇 㪋㪇㪇 㪍㪇㪇 㪏㪇㪇 㪈㪇㪇㪇 㪈㪉㪇㪇 㪈㪋㪇㪇 㪈㪍㪇㪇 ዊ 㩿㪇㪅㪌䌾㪈㫄㫄㪀 ਛ 㩿㪊㫄㫄⒟ᐲ㪀 ዊ 㩿㪌㫄㫄⒟ᐲ㪀 ㅘ᳓㊂㩿㫄㫃㪆㪈㪌⑽ 㪀 ዊ㧦0.5㨪1mm ⒟ᐲ 図－15 路盤材料の凍結融解後の CBR 保存率 図－14 曲げ破断ひび割れに対する透水量試験結果 写真－４ カッターひび割れに対する透水量試験状況 図－13 カッターひび割れに対する透水量試験結果 写真－３ 曲げ破断によるひび割れの作製状況
れらの要素がひび割れや打継目等の舗装の弱点に作用 すると損傷はより早く進展するものと考えられる。つ まり、雪が解けた水が、ひび割れや打継目などの舗装 構造の一部から浸入もしくは浸透し、それが気温の変 動や日射に伴い凍結や融解を繰返すことで様々な形で 舗装体に影響を及ぼすものと整理できる。なお、ここ で、融雪水とは狭義でいえば、文字通り雪が解けた水 だけを意味するが、本研究が対象とする融雪水は、融 雪期に舗装体に悪影響を及ぼす水の供給源を総称した ものと位置づけており、図－17に示すように、路面へ の降雪が解けた水、道路脇に堆積してある雪が解けた 水、道路の周辺の雪が解けて道路へ路面や地下から流 入した水、季節はずれの降雨などを含んだものとして いる。 ４．融雪期の舗装体への影響要因の整理および損傷メ カニズム検討 前述した調査の結果を踏まえ、融雪期に舗装体にマ イナスの影響を及ぼす要因を整理し、融雪期に発生す る損傷の発生メカニズムを検討した。 ４．１ 融雪期の舗装体への影響要因の整理 融雪期における舗装体への影響要因を図解したもの を図－16に示す。融雪期の舗装体への影響要因として は、図－16に示すとおり多くの要因がありそれらが複 合的に関与していると考えられるが、敢えて単純化す れば主要な要素は、①水の存在、②温度変化（凍結融解、 ゼロクロッシング）、③荷重の作用の３つである。こ 〝ᐥጀ 㪘㫊ᷙว‛ጀ ☸⁁〝⋚ጀ 㒠㔎 Ⲣ㔐᳓䈱⥩ⵝ ౝᶐㅘ Ⲣ㔐᳓䈱⥩ⵝ ౝᶐㅘ ਅ᳓ 㒠㔐 䈵䈶ഀ䉏䉇ᛂ⛮ ⋡䈎䉌᳓䈏ᶐㅘ ゞਔ䈱タ⩄ 䋨ゲ㊀䋬䉺䉟䊟⸳䋬ゞਔ ㊀㊂䋬ㅢ㊂䋬䉼䉢䊷䊮䉇 䉴䊌䉟䉪䋩 ᷷ᐲⅣႺ 䋨ಓ⚿䋬Ⲣ⸃䋬䉷䊨䉪 䊨䉾䉲䊮䉫䋬 ᷷ᐲᄌൻ䋩 ᳓䈱ሽ䋬⥩ⵝౝㇱ䈻䈱᳓䈱ᶐ 䋨Ⲣ㔐᳓䋬㒠㔎䋬㒠㔐䋬ਅ᳓䋩 ᷙว‛ጀ䈱᧚ᢱ䉇⁁ᘒ 䋨㈩ว䋬䈵䈶ഀ䉏䈱ሽ䋩 〝⋚ጀ䈱᧚ᢱ䉇⁁ᘒ䋨᳓䈱ଚ 䉇ಓ⚿Ⲣ⸃䈮䈉ᡰᜬജૐਅ䋩 〝ᐥጀ䈱᧚ᢱ䉇⁁ᘒ䋨ಓ䋬ಓ⚿ Ⲣ⸃䈮䈉ᡰᜬജૐਅ䋩 ೋᦼ䈱⥩ⵝ⸳⸘ ⥩ⵝᣉᎿᤨ䈱⁁ᴫ 䋨ຠ⾰▤ℂ䋬᷷ᐲ▤ℂ䋬 ᣉᎿᛛⴚ䋩 ⥩ⵝ䈱ഠൻᐲว 䋨⚻ㆊᐕᢙ䋬ㅢㆊบᢙ䋩 ၸ㔐 ၸ㔐 〝ᐥጀ 㪘㫊ᷙว‛ጀ ☸⁁〝⋚ጀ 㒠㔎 〝䉇ᢳ㕙䈱㔐 䈎䉌䈱Ⲣ㔐᳓ 〝㕙䈱㔐䈱 Ⲣ㔐᳓ ਛᄩᏪၸ㔐䈎䉌 䈱Ⲣ㔐᳓ 〝ၸ㔐䈎䉌䈱 Ⲣ㔐᳓ Ⲣ㔐᳓䈱⥩ⵝ ౝᶐㅘ Ⲣ㔐᳓䈱⥩ⵝ ౝᶐㅘ ਅ᳓ 㒠㔐 ጊ䈎䉌䈱 ਅ᳓ 図－16 融雪期における舗装体への影響要因 図－17 融雪期における水の供給源
装体内部や層間に隙間が生じさせる ５） 路床に氷晶を生じ、凍上や不等沈下を生じさせ る 舗装体に上述したような変化が進行したところに、 車両の走行荷重や衝撃荷重が加わることで、ポットホ ールが発生・進展することとなる。 なお、一口に融雪期に発生するポットホールといっ ても、発生位置や発生原因などは様々なものがあるが、 融雪期に発生する代表的なポットホールの発生タイプ を表層混合物層中心のもの、混合物層全層のものの２ タイプに大別し、各々の発生メカニズムを図－18、図 －19のとおり整理した。 ４．２ 融雪期の舗装体の損傷メカニズムと分類 次に、融雪水の浸入および浸入した水の凍結融解が、 舗装体に及ぼす具体的な変化について要約すると以下 の項目のとおりとなる。 １） 混合物層を脆弱化させる（ひび割れの進展、ひ び割れ周辺の混合物の脆弱化、空隙やすきまの 増加、アスファルトと骨材の付着の悪化） ２） 表層と基層の間など、混合物層の間の接着力を 弱め、層間ではがれやすくする ３） 路盤や路床を高含水比の状態にし、路盤材や路 床材が部分的に泥濘化するなどして、支持力が 低下する ４） 浸入した水が凍結する際に、体積が増加して舗
㽲 㽳
㽴 㽵
☸⁁〝⋚ጀ 〝ᐥጀ ጀ ၮጀ ጀ〝⋚ 㪘㫊ᷙว‛ጀ 䈵䈶ഀ䉏䉇ᛂ⛮⋡䈱ሽ䋮㕙䈎䉌䈱䈵䈶ഀ䉏䈪䋬ᷙ ว‛ጀౝ䈪ᱛ䉁䈦䈩䈇䉎䈵 䈶ഀ䉏䋮 䈵䈶ഀ䉏䉇⛮⋡䈎䉌ᶐ 䈚䈢᳓䈏ጀ䈫ၮጀ䈱Ⴚ ⇇㕙䉕વ䈦䈩ᶐ䋮ಓ⚿ Ⲣ⸃䉕➅䉍䈜䈉䈤䈮䋬ጀ 㑆䈱ធ⌕䉕ᒙ䉄䋬ጀ㑆䈲䈒 㔌䉕↢䈛䈘䈞䉎䋮 ⣀ᒙൻ䈚䈢ㇱಽ䈮䉺䉟䊟䈱 タ⩄䈮䉋䉎ⴣ᠄╬䈏ട䉒 䉍䋬䊋䊤䊋䊤䈮䈭䉍㘧ᢔ䉕䈚 ᆎ䉄䉎䋮ዊ䈘䈭䊘䉾䊃䊖䊷 䊦䈏⊒↢䋮 ☸⁁〝⋚ጀ 〝ᐥጀ ጀ ၮጀ ጀ〝⋚ 㪘㫊ᷙว‛ጀ ጀ䈫ၮጀ䈱 Ⴚ⇇䈲䈒㔌 ጀ䈫ၮጀ䈱ጀ㑆䈲䈒㔌 䉕䈇䈧䈧䇮㘧ᢔ䈏ỗ䈚䈒 䈭䉍䊘䉾䊃䊖䊷䊦䈏ᄢ䈜 䉎䋮 ☸⁁〝⋚ጀ 〝ᐥጀ ጀ ၮጀ ጀ〝⋚ 㪘㫊ᷙว‛ጀ 䈵䈶ഀ䉏䉇⛮⋡䈎䉌ଚ 䈚䈢᳓䈏ಓ⚿Ⲣ⸃䉕➅䉍 䈚䋬ㄝ䈱ᷙว‛ጀ䈏 ⣀ᒙൻ䋬 ⷺ䈎䈔䈭䈬䉕↢䈛ᆎ䉄䉎 ⣀ᒙൻ䈚䈢ᷙว‛䈱䉕 䉺䉟䊟䈏ㅢㆊ䈜䉎䈖䈫䈪䈵 䈶ഀ䉏╬䈏⊒↢䊶ㅴዷ ☸⁁〝⋚ጀ 〝ᐥጀ ጀ ၮጀ ጀ〝⋚ 㪘㫊ᷙว‛ጀ ㅢㆊゞਔ䈱䉺䉟䊟 䈵䈶ഀ䉏䉇⛮⋡ 䈎䉌᳓䈏ᶐ ᷙว‛䈱 ⣀ᒙൻ 〝㕙䈮Ⲣ㔐᳓㽲 㽳
㽴 㽵
〝⋚ౝ䈍䉋䈶〝ᐥ䈮ᶐ 䈚䈢᳓䈏ಓ⚿Ⲣ⸃↪䈮 䉋䈦䈩㓉䉇ᴉਅ䉕ᒁ䈐 䈖䈜䋮 䈵䈶ഀ䉏䈏ㅴዷ䈚䇮㛽᧚ 䈏㘧ᢔ䈚ᆎ䉄䉎䋮ጀ㑆䈲䈒 㔌䉕䈇䈧䈧䋬䊘䉾䊃䊖䊷 䊦䈏⊒↢䋮 ☸⁁〝⋚ጀ 〝ᐥጀ ጀ ጀ〝⋚ 㪘㫊ᷙว‛ጀ 䊋䊤䊋䊤䈮䈭䉍㘧ᢔ ⷺᰳ䈔䉇ዊ䈘䈭䊘䉾䊃䊖䊷 䊦䈱⊒↢ ၮጀ ☸⁁〝⋚ጀ 〝ᐥጀ ጀ ጀ〝⋚ 㪘㫊ᷙว‛ጀ ၮጀ ᷙว‛ጀో䈏㘧ᢔ䈚䋬 䊘䉾䊃䊖䊷䊦䈏ᄢ䈜䉎䋮 ៊்䈏〝⋚ጀ䈪㆐䈚䈩〝 ⋚᧚䈏㘧ᢔ䈚ᆎ䉄䉎䋮 ☸⁁〝⋚ጀ 〝ᐥጀ ጀ ၮጀ ጀ〝⋚ 㪘㫊ᷙว‛ጀ 䈵䈶ഀ䉏䉇⛮⋡䈱ሽ䋮 ᐩ㕙䈎䉌䈱䈵䈶ഀ䉏 䈪䋬ᷙว‛ጀ䉕⽾ㅢ䈚䈩䈇 䉎䈵䈶ഀ䉏䋮 〝⋚ౝ䈍䉋䈶〝ᐥ䈮ᶐ 䈚䈢᳓䈮䉋䈦䈩䋬〝⋚ጀ 㕙䈏ᵆỢൻ䈚䈩ⓨ㓗䈱⊒ ↢䉇ᡰᜬജૐਅ䈏䈖 䉎䋮 ☸⁁〝⋚ጀ 〝ᐥጀ ጀ ၮጀ ጀ〝⋚ 㪘㫊ᷙว‛ጀ ㅢㆊゞਔ䈱䉺䉟䊟 䈵䈶ഀ䉏䉇⛮⋡ 䈎䉌᳓䈏ᶐ 〝㕙䈮Ⲣ㔐᳓ 図－19 ポットホールの発生メカニズム事例：混合物層全層のポットホールの場合 図－18 ポットホールの発生メカニズム事例：表層中心のポットホールの場合（打継目や表面のひび割れ部）参考文献 １） 土木学会舗装工学委員会寒冷地舗装小委員会：積 雪寒冷地の舗装、舗装工学ライブラリ６、2011. ２） 国土交通省：道路統計年報 ３） 気象庁訳：IPCC 第４次評価報告書第一作業部会 報告書技術要約、2007 ４） 久保宏、岩崎信行：アスファルト混合物の凍結融 解試験について、土木試験所月報 No.287、1977 ５） 丸山記美雄、高橋守人、早坂保則：表層用アスフ ァルト混合物の凍結融解作用に対する抵抗性、平 成12年度土木学会年次学術講演会、2000. ６） 安倍隆二、丸山記美雄、熊谷政行：積雪寒冷地に おけるアスファルト舗装の理論的設計方法に用い る材料特性および環境条件に関する検討、寒地土 木研究所月報 No.708、2012. ５．結論 本研究から得られた成果は以下の様にまとめられ る。 （1） ポットホール発生実態 融雪期において、一日の間に気温が０℃をはさんで 変化する時に、ひび割れ部や打継目などの周辺や、融 雪水が流入・滞留しやすい箇所で、ポットホールの発 生が多い実態にあることが確認された。 （2） 融雪水が舗装体に及ぼす影響 融雪水などの水分の存在と凍結融解作用が複合し、 それが繰返し作用した場合、アスファルト混合物は一 般的には空隙が増加し強度が低下する方向の影響を受 けることが確認された。 また、舗装のひび割れからは舗装体内部に容易に水 分が浸入することが確認された。融解期には融雪水が 浸入し、凍結融解作用を受けてアスファルト混合物の 強度を低下させたり、路盤材や路床材の含水比を高め て支持力低下を招くなどの影響を及ぼすと考えられる。 （3） 融雪期の舗装体への影響要因と損傷メカニズム 融雪期の舗装体への影響要因としては、数多くの要 因がありそれらが複合的に関与していると考えられる が、主要な要因は、①水の存在、②温度変化（凍結融解、 ゼロクロッシング）、③荷重の作用の３つに整理でき る。これらの要因がひび割れ等の舗装の弱点に作用す ると損傷はより早く進展すると考えられ、ポットホー ルなどに代表される融雪期の舗装損傷の発生に至ると いうメカニズムを提示した。 （4） ポットホール対策における道路管理の効率化 本研究で明らかとなったポットホールの発生実態、 融雪水が舗装体に及ぼす影響やポットホールの発生メ カニズムを念頭に置くことで、ポットホール対策の立 案や、ポットホールの発生による道路利用者の不便を 減らすことなどに役立てることができると考えられる。 ６．おわりに 本報では、融雪期に発生する舗装損傷のうち特にポ ットホールに着目し、その発生実態と発生メカニズム について記した。これらの結果を踏まえ、ポットホー ル発生リスク予測手法の検討、融雪期の舗装損傷の補 修対策や予防対策について現在研究を進めているとこ ろであり、後日報告することとしたい。 最後に、実態調査にご協力いただいた国土交通省北 海道開発局の関係者の方に謝意を表します。
丸山 記美雄＊ MARUYAMA Kimio 寒地土木研究所 寒地道路研究グループ 寒地道路保全チーム 総括主任研究員 技術士（建設）、博士（工学） 安倍 隆二＊＊ ABE Ryuuji 寒地土木研究所 寒地道路研究グループ 寒地道路保全チーム 主任研究員 技術士（建設） 熊谷 政行＊＊＊ KUMAGAI Masayuki 寒地土木研究所 寒地道路研究グループ 寒地道路保全チーム 上席研究員 技術士（総合技術監理、建設）
