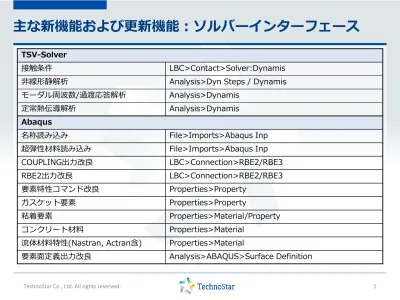

主な新機能および更新機能：ソルバーインターフェース
TSV-Solver
接触条件 LBC>Contact>Solver:Dynamis 非線形静解析 Analysis>Dyn Steps / Dynamis モーダル周波数/過渡応答解析 Analysis>Dynamis 定常熱伝導解析 Analysis>Dynamis Abaqus 名称読み込み File>Imports>Abaqus Inp 超弾性材料読み込み File>Imports>Abaqus Inp COUPLING出力改良 LBC>Connection>RBE2/RBE3 RBE2出力改良 LBC>Connection>RBE2/RBE3 要素特性コマンド改良 Properties>Property ガスケット要素 Properties>Property 粘着要素 Properties>Material/Property コンクリート材料 Properties>Material
主な新機能および更新機能：ソルバーインターフェース
ADVENTURE Cluster
コネクタ要素 LBC>Connection Type : Connector ソリッド要素タイプ Properties>Property 疲労解析 Analysis>ADVC 名称出力 Analysis>ADVC Nastran シェルモデル読み込み改良 File>Imports>Nastran bdf 名称変更 Workspace Windowウィンドウ>Environmentタブ >Materialsツリー Workspace Windowウィンドウ>Environmentタブ >Propertiesツリー
Gravity出力改良 LBC>Structural>Gravity Analysis>Nastran/Dynamis
主な新機能および更新機能：ソルバーインターフェース
Actran
出力I/F改良 File>Preference>Data Base>Actran Default Values Analysis>Actran
Marc
出力I/F改良 Analysis>Marc Steps/Marc
Permas
ソルバーインターフェース TSV-Solver
接触条件
接触・固着定義に対応しました。
ソルバーインターフェース TSV-Solver
非線形静解析
非線形静解析に対応しました。
ソルバーインターフェース TSV-Solver
モーダル周波数/過渡応答解析
モーダル周波数応答およびモーダル過渡応答でサブケース設定に対応
しました。
ソルバーインターフェース TSV-Solver
定常熱伝導解析
定常熱伝導解析に対応しました。
ソルバーインターフェース Abaqus
名称読み込み
ABAQUS入力データの接触条件(*CONTACT PAIRの
INTERACTION)名、プロパティ(*SOLID SECTIONのELSET)名、
ボディ(*ELSET)名の読み込みに対応しました。
File>Imports>Abaqus Inpソルバーインターフェース Abaqus
超弾性材料読み込み
超弾性材料特性(Hyperelastic)の読み込みに対応しました。
以下のタイプが読み込み可能です。
*Hyperelastic,NEO HOOKE
*Hyperelastic,MOONEY-RIVLIN
*Hyperelastic, n=2, ogden
*Hyperelastic, n=2, ogden, test data input
*Hyperelastic, MARLOW,POISSON = 0.0
Moony-Rivlin例ソルバーインターフェース Abaqus
COUPLING出力改良
*COUPLING, CONSTRAINT出力において、節点グループに加え、
要素グループによる定義に対応しました。
LBC>Connection>RBE2/RBE3
*ESET, ESET = RBE2_MPC2_6_1 101 , 102 , 103 , 104
*SURFACE, TYPE = ELEMENT, NAME = RBE2_MPC2_6_1 RBE2_MPC2_6_1, S1
*COUPLING, CONSTRAINT NAME = RBE2_MPC2_6_1, REF NODE = 18, SURFACE = RBE2_MPC2_6_1 *KINEMATIC 6, 5, 4, 3, 2, 1, By Node Set ：節点セットで定義 By Element Set ：要素セットで定義
ソルバーインターフェース Abaqus
RBE2出力改良
RBE2出力において、*COUPLING定義に加え、*MPC BEAM定義
に対応しました。
LBC>Connection>RBE2/RBE3 *MPC BEAM, 100, 18 BEAM, 101, 18 BEAM, 102, 18 BEAM, 103, 18 BEAM, 104, 18 チェック無し ：*COUPLING, CONSTRAINT出力（デフォルト） チェック有り ：*MPC-BEAM出力ソルバーインターフェース Abaqus
要素特性コマンド改良
要素タイプを追加し、アワーグラス値の出力に対応しました。
ソルバーインターフェース Abaqus
ガスケット要素
3Dガスケット要素で2次要素および厚さ方向挙動のみの要素に対応し
ました。
Properties>Property Uniaxial ：厚さ方向挙動オプション（ABAQUSのみ）ソルバーインターフェース Abaqus
粘着要素
粘着要素(Cohesive Element)に対応しました。
ソルバーインターフェース Abaqus
コンクリート材料
コンクリート損傷塑性材料に対応しました。
ソルバーインターフェース Abaqus
流体材料特性
Abaqus, Actran, Nastran音響要素用の流体材料特性に対応しまし
た。
ソルバーインターフェース Abaqus
要素面定義出力改良
要素面定義出力(接触面やBOLT PRETENSIONなど)において、要素
セットに加え、要素毎出力に対応しました。
Analysis>ABAQUS>Surface Definition
*SURFACE, TYPE = ELEMENT, NAME = CC1_1_M 182, S1
183, S1 184, S1
By Element Set ：要素セットで定義 By Element ：要素で定義
ソルバーインターフェース ADVENTURE Cluster
コネクタ要素
ADVC向けコネクタ要素に対応し、非線形ばねの設定が可能になりま
した。
以下のタイプが設定可能です。
Parallel
Translation
Rotation
Bushing
Cylindrical
Joint
RigidRod
RigidBar
Field Dataコマンドへコネクタ要素向けに弾性特性(変位－力)と減
衰特性(速度－力)の入力に対応しました。
LBC>Connection Type : Connector
ソルバーインターフェース ADVENTURE Cluster
ソリッド要素タイプ
ADVC向けに新たに以下の要素タイプに対応しました。
1. 非適合モード要素
3DIMLinearHexahedron
2. 次数低減積分要素
3DRILinearHexahedron
3. 厚さ方向限定ガスケット要素 3DUniaxialGasket6
3DUniaxialGasket8
Properties>Property①
②
③
ソルバーインターフェース ADVENTURE Cluster
疲労解析
ADVC 疲労解析向けの以下の設定ができるようになりました。
1. 材料 （$FailurePointFatigueLimitDiagram） 2. 解析オプション （$FatigueParameter） 3. 応力解析結果参照設定 （$ReferenceStressAnalysisResult） 4. 結果出力設定 （MeanStress、StressAmplitude、InverseSafetyFactor、 SafetyFactor、PrimaryLoadingDirection、WorstSet ） Analysis>ADVC 疲労限度線図①
②
③
④
ソルバーインターフェース ADVENTURE Cluster
名称出力
Pre上で設定した名前がコメント出力されるようになりました。
ソルバーインターフェース Nastran
シェルモデル読み込み改良
データ読み込み時、要素特性がフェースとエッジに設定され、ボディ
が１つだけ作成されるオプションを追加しました。
※空中のバー/ビーム/ロッドがある場合は、要素特性を割り当てるため、バーボディが作成されます。 ※エッジ分割が元データと異なる場合、バー/ビーム/ロッドは正しく設定されません。OFF
ON
File>Imports>Nastran bdfソルバーインターフェース Nastran
名称変更
MaterialおよびPropertiesツリーの項目名を、”Nastranカード名
_ID”に変更できるようになりました。
Workspace Windowウィンドウ>Environmentタブ>Materialsツリー Workspace Windowウィンドウ>Environmentタブ>Propertiesツリーソルバーインターフェース Nastran
Gravity出力改良
データ出力時、ボディ毎にGravityが設定されている場合エラーメッ
セージが表示されるよう改良しました。続行する場合は、IDが小さい
ボディのGravity設定を出力します。
LBC>Structural>Gravity Analysis>Nastran/Dynamisソルバーインターフェース Nastran
SETカード改良
SETカードのID出力をGroup IDと同期するようしました。
SETカードでのTHRU表記に対応しました。
Analysis>Nastran>Output Group (SET) Analysis>Dynamis>Output Group (SET)
ソルバーインターフェース Actran
出力I/F改良
RADACT形式及びEDAT形式でのファイル出力に対応しました。
音速と流体密度の初期設定に対応しました。
Actran解析で使用する荷重ケース(サブケース)に対応しました。
File>Preference>Data Base>Actran Default Values Analysis>Actran
