! NJU26226 ブロック 図 AD1/SDIN AD2/SSb NJU26226 S/SK SDA/SDOUT ESETb SEIA HOST INTEFAE 24bit Fixed-point DSP ore POGAM ONTO AU 24-BIT x 24-BIT MUTIPIE SEI

NJU26226

ドルビーバーチャルスピーカー

ドルビーバーチャルスピーカー

ドルビーバーチャルスピーカー

ドルビーバーチャルスピーカー/ドルビーヘッドフォン

ドルビーヘッドフォン

ドルビーヘッドフォン

ドルビーヘッドフォン

+ ドルビー

ドルビー

ドルビーPro Logic IIx デコーダ

ドルビー

デコーダ

デコーダ

デコーダ

!

概

概

概 要

概

要

要

要

NJU26226は、ドルビープロロジックIIxおよびドルビーヘッドフォン、 ドルビーバーチャルスピーカーを搭載したデジタルシグナルプロセッサです。 ドルビープロロジックIIxデコーダによって、ステレオまたは5.1サラウンドの コンテンツを最大7.1チャンネルのサラウンドに拡張することができ、 さらに、ドルビーヘッドフォンやドルビーバーチャルスピーカー技術によって ヘッドフォンや2つのスピーカーだけで広がりのある自然なサラウンドを 実現することができます。 NJU26226は、ゲーム用ヘッドセット、デジタルTV、ミニコンポ、PCなど、各 種AV機器に最適です。

!

特

特

特 徴

特

徴

徴

徴

◆ ◆ ◆ ◆

ソフトウェア

ソフトウェア

ソフトウェア

ソフトウェア

# Dolby® _{Pro Logic}® _{IIx (最大 7.1ch 出力)} # Dolby® Virtual Speaker*

# Dolby® Headphone

# ベースマネージメントシステム* # ピンクノイズジェネレータ

# マルチチャンネル入力 (最大 7.1ch 入力)

* Dolby Virtual Speaker、及びベースマネージメントシステムの対応するチャンネル数は 5.1ch です ◆ ◆ ◆ ◆

ハードウェア

ハードウェア

ハードウェア

ハードウェア

# 24bit 固定小数点デジタルシグナルプロセッサ # 外部クロック周波数 ： 12.288MHz, PLL を内蔵 # デジタルオーディオインターフェース ： 入力 4 ポート/出力 4 ポート # デジタルオーディオフォーマット ： I2S 24bit、 左詰め/右詰め対応、 BCK : 32fs/64fs # マスター／スレーブ対応 ・マスター時、 MCK：256fs @fs=48kHz / 384fs @fs=32kHz # ホストインターフェース ・I2C バスインターフェース (Fast-mode/ 400kbps) ・シリアルインターフェース (4 線式：クロック、スレーブセレクト、入力データ、出力データ) # 電源電圧 ： VDD = VDDPLL = 1.8V ： VDDIO = 3.3V # 入力専用端子許容電圧 ： 5V トレラント

#

パッケージ ： SSOP44 (鉛フリー対応) ＊ハードウェア仕様の詳細については「NJU26200 シリーズハードウェア共通仕様書」を参照願います。 ■ ■ ■ ■ 外外外外 形形形 形 NJU26226V

NJU26226

!

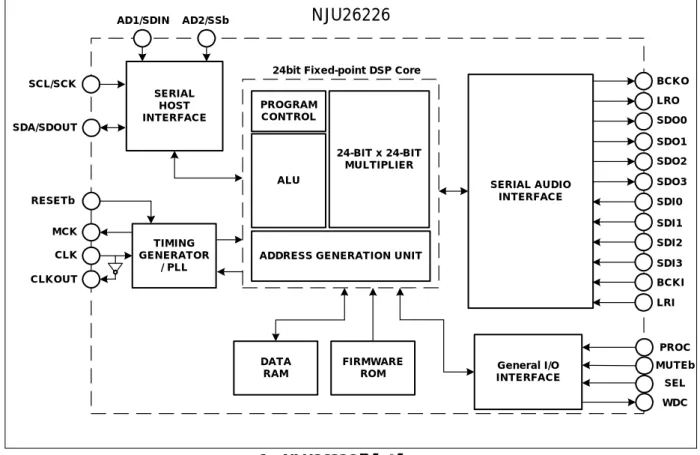

NJU26226 ブロック

ブロック

ブロック図

ブロック

図

図

図

TIMING GENERATOR / PLL PROGRAM CONTROL ALU 24-BIT x 24-BIT MULTIPLIER

ADDRESS GENERATION UNIT

FIRMWARE ROM DATA RAM SERIAL HOST INTERFACE General I/O INTERFACE SDO0 SDO3 BCKI SCL/SCK SDA/SDOUT AD1/SDIN AD2/SSb CLK CLKOUT RESETb

24bit Fixed-point DSP Core

SDO1 LRI MCK BCKO LRO

NJU26226

SDO2 WDC SEL MUTEb PROC SERIAL AUDIO INTERFACE _SDI0 SDI3 SDI1 SDI2 図 図図 図 1 NJU26226 ブロックブロックブロックブロック図図図図

!

機能

機能

機能

機能ブロック

ブロック

ブロック

ブロック

NJU26226 Features Overview

Pink Noise Generator L/R C/SW Ls/Rs Lb/Rb L/R C/SW Ls/Rs Lb/Rb P ro Logic IIx Do lb y V irt u a lS p e a ker ( 5 .1ch ) / D o lby H e a dphon e (7 .1 ch) O u tput Tri mme r (M aste r & L/R/C/L s /Rs/ Lb/Rb/ S w )

Dolby Virtual Speaker / Bass Management are only effective for 5.1ch signal

Inpu t Trim mer Bas s Ma nage ment 図 図 図 図 2.1 NJU26226 機能機能機能ブロック機能ブロックブロックブロック図図（図図（（（概要概要概要）概要）））

NJU26226

SDI2 SDI3 MUTE SDI0 SDI1 L/R SDI2 SDI3 MUTE SDI0 SDI1 C/SW SDI2 SDI3 MUTE SDI0 SDI1 Ls/Rs SDI2 SDI3 MUTE SDI0 SDI1 Lb/Rb Ls/Rs Lb/Rb MUTE L/R C/SW SDO0 Ls/Rs Lb/Rb MUTE L/R C/SW SDO1 Ls/Rs Lb/Rb MUTE L/R C/SW SDO2 Ls/Rs Lb/Rb MUTE L/R C/SW SDO3

Input signal select Output signal select

図 図図

NJU26226

P roLogi c I Ix Input Tr im mer Lb Sw Rb Ls Rs L R C Dol b y Headp hone + LPF + + + L out R out Ls/Rs delay input mode = 2.1ch DolbyHeadphone enable Lb/Rb delay Sw out PLIIx SW LFE Gen. SW SW Downmix SW 図 図図 図 2.3 機能機能機能ブロック機能ブロックブロック図ブロック図（図図（（（詳細詳細詳細詳細）））） P roLogi c I Ix Input Tri m m e r Lb Sw Rb Ls Rs L R C Dol b y Headphone + LPF + + + L out R out input mode = 5.1ch DolbyHeadphone enable Ls/Rs delay Lb/Rb delay Sw out L /R/ C d e la y PLIIx SW LFE Gen. SW SW Downmix SW 図 図図 図 2.4 機能機能機能ブロック機能ブロックブロック図ブロック図（図図（（（詳細詳細詳細詳細）））） Ls/Rs delay Lb/Rb delay Inpu t Tri mmer Lb Sw Rb Ls Rs L R C D o lb y Hea dph one + LPF + + + L out R out input mode = 7.1ch DolbyHeadphone enable Sw out LFE Gen. SW SW Downmix SW 図 図図 図 2.5 機能機能機能ブロック機能ブロックブロック図ブロック図（図図（（（詳細詳細詳細詳細））））

NJU26226

P roLo gic I Ix Input Tr im mer Lb Sw Rb Ls Rs L R C + LPF + input mode = 2.1ch

Dolby Headphone / Dolby Virtual Speaker disable

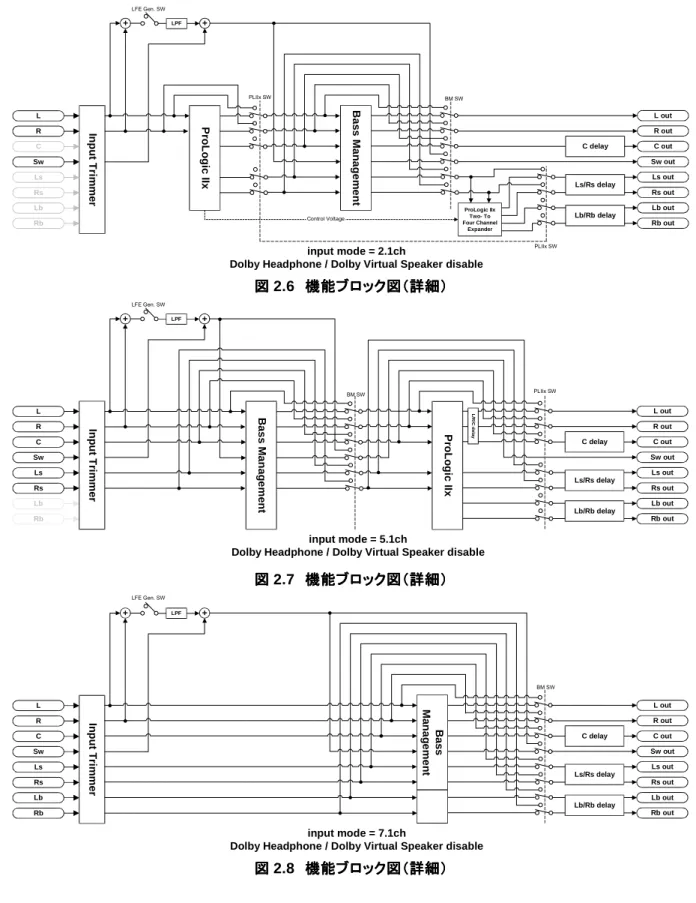

Lb out Sw out Rb out Ls out Rs out L out R out C out Ls/Rs delay Lb/Rb delay C delay PLIIx SW LFE Gen. SW BM SW Bas s M a n a gem e nt ProLogic IIx Two- To Four Channel Expander PLIIx SW Control Voltage 図 図図 図 2.6 機能機能機能ブロック機能ブロックブロック図ブロック図（図図（（（詳細詳細詳細詳細）））） Lb Sw Rb Ls Rs L R C + LPF + input mode = 5.1ch

Dolby Headphone / Dolby Virtual Speaker disable

Lb out Sw out Rb out Ls out Rs out L out R out C out Ls/Rs delay Lb/Rb delay C delay PLIIx SW LFE Gen. SW BM SW P roLo gic I Ix L/ R /C d e la y B ass M a nag e me nt Inp u t Tr im mer 図 図図 図 2.7 機能機能機能ブロック機能ブロックブロック図ブロック図（図図（（（詳細詳細詳細詳細）））） In put T rim mer Lb Sw Rb Ls Rs L R C + LPF + input mode = 7.1ch

Dolby Headphone / Dolby Virtual Speaker disable

Ba ss M a n a ge m e nt Lb out Sw out Rb out Ls out Rs out L out R out C out Ls/Rs delay Lb/Rb delay C delay LFE Gen. SW BM SW 図 図図 図 2.8 機能機能機能ブロック機能ブロックブロック図ブロック図（図図（（（詳細詳細詳細詳細））））

NJU26226

Ls/Rs delay Sw out Ls out Rs out L out R out C out input mode = 2.1ch

Dolby Virtual Speaker enable, 2speaker layout / 3speaker layout

P ro L o g ic II In put Tr im m e r Sw Ls Rs L R C Do lb y V ir tu a l S p ea ker + LPF + + + Ls/Rs delay B a s s Ma na ge me nt PLII SW LFE Gen. SW SW Downmix SW BM SW 図 図図 図 2.9 機能機能機能ブロック機能ブロックブロック図ブロック図（図図（（（詳細詳細詳細詳細）））） Ls/Rs delay Sw out Ls out Rs out L out R out C out input mode = 2.1ch

Dolby Virtual Speaker enable, 4speaker layout / 5speaker layout

P roL og ic I I In pu t Tri m m e r Sw Ls Rs L R C Do lb y V irt u a l S p ea ke r + LPF + + + B a s s M a n a ge me nt Ls/Rs delay PLII SW LFE Gen. SW SW Downmix SW BM SW 図 図 図 図 2.10 機能機能機能機能ブロックブロックブロックブロック図図（図図（（（詳細詳細詳細詳細）））） Sw out Ls out Rs out L out R out C out input mode = 5.1ch Dolby Virtual Speaker enable

In put Tr immer Sw Ls Rs L R C Do lb y V ir tu a l S p eaker + LPF + + + B a s s M a na ge me nt Ls/Rs delay LFE Gen. SW SW Downmix SW BM SW 図 図 図 図 2.11 機能機能機能ブロック機能ブロックブロック図ブロック図（図図（（（詳細詳細詳細詳細））））

NJU26226

B

a

ss Management

H P F / Thr ough (D epend on Ls/R s speaker size setting) L R C SW Ls Rs Lb Rb Bass Management LFE Trim B ass Man a g e m e n t Master V o lu m e L R C SW Ls Rs Lb Rb Bass Management L Trim Bass Management R Trim Bass Management C Trim Bass Management SW Trim Bass Management Ls Trim Bass Management Rs Trim Bass Management Ls Trim Bass Management Rs Trim

BASS MANAGEMENT BLOCK

図 図図 図 2.12 機能機能機能機能ブロックブロックブロックブロック図図図図（（（（ベースマネージメントベースマネージメントベースマネージメントベースマネージメント ブロックブロックブロックブロック）））） L R C SW Ls Rs Lb Rb

PINK NOISE GENERATOR BLOCK

L R C SW Ls Rs Lb Rb PNG enable SW Pink Noise Generator 図 図 図 図 2.13 機能機能機能ブロック機能ブロックブロック図ブロック図図図（（（（ピンクノイズジェネレータピンクノイズジェネレータピンクノイズジェネレータピンクノイズジェネレータ ブロックブロックブロックブロック））））

NJU26226

L R C SW Ls Rs Lb Rb DVS/DH L/R input Trimmer

DVS/DH Center input Trimmer

DVS/DH LS/RS input Trimmer

DVS/DH LB/RB input Trimmer DVS/DH LFE input Trimmer

DVS/DH stereo bypass downmix trimmer (front)

DVS/DH stereo bypass downmix trimmer (center)

DVS/DH stereo bypass downmix trimmer (surround)

DVS/DH stereo bypass downmix trimmer (back surround) DVS/DH stereo bypass downmix trimmer (lfe)

Dol b y Headphone Lt /R t D o w n m ix Lo/ Ro Downm ix Bypa ss

DOLBY HEADPHONE BLOCK _{DVS/DH output mode}

L R C SW Ls Rs Lb Rb -6 d B 図 図 図 図 2.14 機能機能機能機能ブロックブロックブロックブロック図図図図（（（（ドルビーヘッドホンドルビーヘッドホンドルビーヘッドホンドルビーヘッドホン ブロックブロックブロックブロック）））） L R C SW Ls Rs Lb Rb DVS/DH L/R input Trimmer

DVS/DH Center input Trimmer

DVS/DH LS/RS input Trimmer DVS/DH LFE input Trimmer

DVS/DH stereo bypass downmix trimmer (front)

DVS/DH stereo bypass downmix trimmer (center)

DVS/DH stereo bypass downmix trimmer (surround)

DVS/DH stereo bypass downmix trimmer (back surround) DVS/DH stereo bypass downmix trimmer (lfe)

Lt /R t Dow n m ix Lo/ Ro Dow n m ix Bypa ss DVS/DH output mode L R C SW Ls Rs Lb Rb Do lby Vi rt ual Spe aker

DOLBY VIRTUAL SPEAKER BLOCK

-6 d B 図 図 図 図 2.15 機能機能機能ブロック機能ブロックブロック図ブロック図図（図（（（ドルビーバーチャルスピーカードルビーバーチャルスピーカードルビーバーチャルスピーカー ブロックドルビーバーチャルスピーカー ブロックブロックブロック））））

NJU26226

!

端子配列

端子配列

端子配列

端子配列

図 図 図 図 3 端子配列端子配列端子配列端子配列 NJU26226 SSOP44 44 43 42 41 40 39 38 37 1 2 3 4 5 6 7 8 9 10 11 12 VDD VSS VSSIO VDDIO SDO0 SDO1 SDO2 SDO3 SDI3 SDI2 SDI1 SDI0 LRI VDDIO BCKI VSS VDD TEST MUTEb WDC 13 14 15 16 PROC VSSIO VDDIO SEL 36 35 34 33 LRO BCKO MCK VDDIO 17 18 19 20 VDDPLL VSSPLL VSS VDD 21 22 CLKOUT CLK 32 31 30 29 SDA/SDOUT SCL/SCK AD2/SSb AD1/SDIN 28 27 26 25 TEST TEST TEST RESETb 24 23 VDDIO VSSIO

NJU26226

!

端子説明

端子説明

端子説明

端子説明

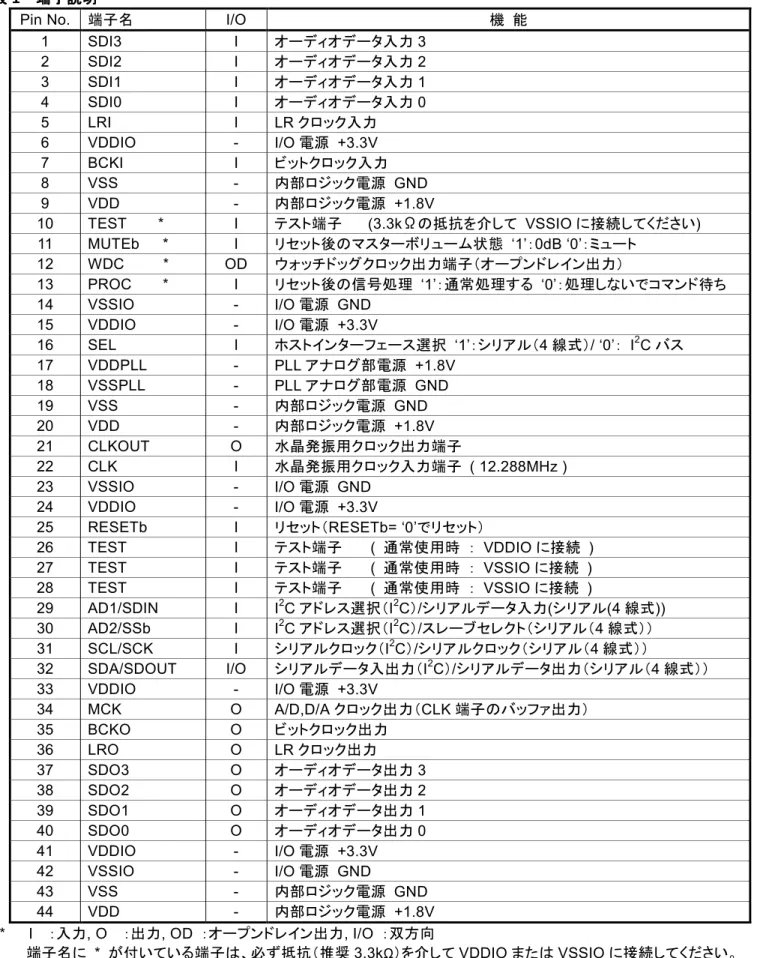

表 表 表 表 1 端子説明端子説明端子説明 端子説明

Pin No. 端子名 I/O 機 能

1 SDI3 I オーディオデータ入力 3 2 SDI2 I オーディオデータ入力 2 3 SDI1 I オーディオデータ入力 1 4 SDI0 I オーディオデータ入力 0 5 LRI I LR クロック入力 6 VDDIO - I/O 電源 +3.3V 7 BCKI I ビットクロック入力 8 VSS - 内部ロジック電源 GND 9 VDD - 内部ロジック電源 +1.8V 10 TEST * I テスト端子 (3.3kΩの抵抗を介して VSSIO に接続してください) 11 MUTEb * I リセット後のマスターボリューム状態 ‘1’：0dB ‘0’：ミュート 12 WDC * OD ウォッチドッグクロック出力端子（オープンドレイン出力） 13 PROC * I リセット後の信号処理 ‘1’：通常処理する ‘0’：処理しないでコマンド待ち 14 VSSIO - I/O 電源 GND 15 VDDIO - I/O 電源 +3.3V 16 SEL I ホストインターフェース選択 ‘1’：シリアル（4 線式）/ ‘0’： I2_{C バス} 17 VDDPLL - PLL アナログ部電源 +1.8V 18 VSSPLL - PLL アナログ部電源 GND 19 VSS - 内部ロジック電源 GND 20 VDD - 内部ロジック電源 +1.8V 21 CLKOUT O 水晶発振用クロック出力端子 22 CLK I 水晶発振用クロック入力端子 ( 12.288MHz ) 23 VSSIO - I/O 電源 GND 24 VDDIO - I/O 電源 +3.3V 25 RESETb I リセット（RESETb= ‘0’でリセット） 26 TEST I テスト端子 ( 通常使用時 ： VDDIO に接続 ) 27 TEST I テスト端子 ( 通常使用時 ： VSSIO に接続 ) 28 TEST I テスト端子 ( 通常使用時 ： VSSIO に接続 ) 29 AD1/SDIN I I2C アドレス選択（I2C）/シリアルデータ入力(シリアル(4 線式)) 30 AD2/SSb I I2C アドレス選択（I2C）/スレーブセレクト（シリアル（4 線式）） 31 SCL/SCK I シリアルクロック（I2_{C）/シリアルクロック（シリアル（4 線式））}

32 SDA/SDOUT I/O シリアルデータ入出力（I2_{C）/シリアルデータ出力（シリアル（4 線式））} 33 VDDIO - I/O 電源 +3.3V 34 MCK O A/D,D/A クロック出力（CLK 端子のバッファ出力） 35 BCKO O ビットクロック出力 36 LRO O LR クロック出力 37 SDO3 O オーディオデータ出力 3 38 SDO2 O オーディオデータ出力 2 39 SDO1 O オーディオデータ出力 1 40 SDO0 O オーディオデータ出力 0 41 VDDIO - I/O 電源 +3.3V 42 VSSIO - I/O 電源 GND 43 VSS - 内部ロジック電源 GND 44 VDD - 内部ロジック電源 +1.8V * I ：入力, O ：出力, OD ：オープンドレイン出力, I/O ：双方向 端子名に * が付いている端子は、必ず抵抗（推奨 3.3kΩ）を介してVDDIO または VSSIO に接続してください。

NJU26226

!

デジタルオーディオインターフェース

デジタルオーディオインターフェース

デジタルオーディオインターフェース

デジタルオーディオインターフェース

デジタルオーディオフォーマット

は、I2S、MSB ファースト左詰め、及び MSB ファースト右詰めをサポートしていま す。NJU26226 は、4 ポートのオーディオデータ入力端子(SDI0～3)と、4 ポートのオーディオデータ出力端子 (SDO0～3)を備えています（表 2,表 3 を参照）。 表 表 表 表 2 オーディオデータオーディオデータオーディオデータオーディオデータ入力端子入力端子入力端子入力端子 Pin No. 端子名 機能 4 SDI0 3 SDI1 4 SDI2 1 SDI3

L/R, C/SW, Ls/Rs, Lb/Rb への入力信号として、SDI0, SDI1, SDI2, SDI3 から 任意に選択可能（図2.2 を参照） 表 表 表 表 3 オーディオデータオーディオデータオーディオデータオーディオデータ出力端子出力端子出力端子出力端子 Pin No. 端子名 機能 40 SDO0 L/R, C/Sw, Ls/Rs, Lb/Rb, Mute を選択可能（図 2.2 を参照） 39 SDO1 L/R, C/Sw, Ls/Rs, Lb/Rb, Mute を選択可能（図 2.2 を参照） 38 SDO2 L/R, C/Sw, Ls/Rs, Lb/Rb, Mute を選択可能（図 2.2 を参照） 37 SDO3 L/R, C/Sw, Ls/Rs, Lb/Rb, Mute を選択可能（図 2.2 を参照） Note: L/R・・・・・ フロント C/SW・・・・ センター/サブウーファー Ls/Rs・・・・ サラウンド Lb/Rb・・・・ サラウンドバック

!

ホストインターフェース

ホストインターフェース

ホストインターフェース

ホストインターフェース

NJU26226 の制御インターフェースは、I２_{C バスインターフェース、あるいは、シリアルインターフェース(4 線式) で} す。 I２_{C バスインターフェースで制御する場合、リセット解除時、SEL 端子を”L”に設定し、シリアルインターフェース（4 線} 式）で制御する場合、リセット解除時、SEL 端子を”H”に設定します。(表 4) ホストインターフェース端子機能は、表5 の通りです。 データ転送は共に8 ビット（1 バイト）単位です。 ホストインターフェースは常にスレーブで、ホストコントローラからク ロック(SCL/SCK)に同期してデータが転送されます。 表 表表 表 4 ホストインターフェーホストインターフェーホストインターフェーホストインターフェースススス設定設定設定設定 Pin No. 端子名 設定 ホストインターフェース L (※) I２_{C バスインターフェース} 16 SEL H (※) シリアルインターフェース（4 線式） ※ リセット解除時に設定します。 表 表表 表 5 ホストインターフェースホストインターフェースホストインターフェースホストインターフェース端子機能端子機能端子機能端子機能 Pin No. _(I2_{C /Serial)} 端子名 I 2_{C バスインターフェース} 選択時 シリアルインターフェース (4 線式)選択時 29 AD1/SDIN I2_{C アドレス選択 Bit1 シリアルデータ入力} 30 AD2/SSb I2_{C アドレス選択 Bit2 スレーブセレクト}

NJU26226

シリアルインターフェース（4 線式）選択時：CMOS 出力となります。プルアップ抵抗は必要有りません。 また、SDA/SDOUT 端子は、5V トレラントではないため、電圧レベルに注意してください。(最大で VDDIO まで) SCL/SCK 端子は、5V トレラントです。 I2C バスインターフェース時は SCL/SDA 端子のプルアップ電圧を SDA 側に統一してください。

!

I

2

C バスインターフェース

バスインターフェース

バスインターフェース

バスインターフェース

I２_{C バスインターフェースでは、データを SDA 端子に、クロックを SCL 端子に転送します。 SDA 端子はオープンド} レイン構造で、外部にプルアップ抵抗が必要です。 AD1,AD2 端子（Pin No.25,26）は、7 ビットからなるスレーブア ドレスの下位2 ビットの設定に用います。 アドレスは、表 6 に示す固定値と AD1/AD2 端子により、4 種類設定でき ます。 表 表 表 表 6 I２２２２ C バスインターフェーススレーブアドレスバスインターフェーススレーブアドレスバスインターフェーススレーブアドレス設定バスインターフェーススレーブアドレス設定設定設定 データ形式 ※ AD1 端子、AD2 端子において“0”＝”L”、”1”＝”H” I２_{C バスインターフェースのタイミング等、詳細については、「NJU26200 シリーズハードウェア共通仕様書」を参照し} てください。 注意 注意 注意

注意：：：：I２_{C バスは “Standard-Mode” (100kbps) および “Fast-Mode” (400kbps) をサポートします。 また、S(「START」条件)}

を送った後、Sr(反復「START」条件)を受け付けず、P：「STOP」条件待ちになります。そのため、必ず P：「STOP」条件を送っ てください。

!

シリアルインターフェース

シリアルインターフェース

シリアルインターフェース

シリアルインターフェース(4 線式

線式

線式

線式)

シリアルインターフェース（4 線式）回路は、スレーブセレクト端子（SSb 端子）が”L”レベルで動作状態となります。 SDIN 端子に入力されるデータは、SCK 端子の立ち上がりに同期して DSP に読み込まれます。 SDOUT 端子からのデータは、SSb 端子の立ち下がりに同期して bit7 が出力され、次に SCK 端子の立ち下りに同期 してbit6, bit5, bit4, bit3, bit2, bit1, bit0 が出力されます。入出力共に MSB ファーストで通信されます。（図 6） 通信は8bit 単位です。8bit に満たなかった場合や 8bit を超えた場合は、正しく動作しません。SDOUT 端子は、常時 CMOS 出力のため、プルアップ抵抗は必要有りません。また、SSb='H'時に SDOUT 端子に現れる値は不定となりま す。

固定値

bit7 bit6 bit5 bit4 bit3

AD2 端子 bit2 AD1 端子 bit1 R/W bit0 0 0 1 1 1 0 0 0 0 1 1 1 0 1 0 0 1 1 1 1 0 0 0 1 1 1 1 1 R/W Start

bit R/W bit ACK

SDIN

SDOUT SCK SSb

bit5 bit1

bit7 bit6 bit0

bit1

bit7 bit6 bit5 bit0 不定 不定

MSB LSB Slave Address （7bit ）

NJU26226

図 図図 図 6 シリアルインターフェースシリアルインターフェースシリアルインターフェースシリアルインターフェース(4 線式線式線式線式)タイミングタイミングタイミングタイミング シリアルインターフェース（4 線式）のタイミング等、詳細については、「NJU26200 シリーズハードウェア共通仕様 書」を参照してください。

! 端子

端子

端子

端子設定

設定

設定

設定

NJU26226 はリセット解除後の動作を PROC、MUTEb 端子により設定することができます。（表 7） PROC、MUTEb 端子は、抵抗（推奨 3.3kΩ）を介して VDDIO または VSSIO に接続してください。

表 表表 表 7 機能設定機能設定機能設定機能設定ピンピンピン ピン Pin No. 端子名 設定 機能 H (※) リセット解除後、デフォルト設定に従って信号処理を行います。 13 PROC L (※) リセット解除後、信号処理を行いません。信号処理の開始には、専 用のスタートコマンドを送信する必要があります。 H (※) リセット解除後、マスターボリュームを0dB に設定します。 11 MUTEb L (※) リセット解除後、マスターボリュームをミュートに設定します。 ※ リセット解除時に設定します。

! ウォッチドッグクロック

ウォッチドッグクロック

ウォッチドッグクロック

ウォッチドッグクロック出力端子

出力端子

出力端子

出力端子

NJU26226 は、Watch Dog クロック出力端子(WDC)を持っています。音声信号処理の過程で、一定の間隔で WDC 端子をトグルすることにより、外部にファームウェアが動作していることを通知します。この出力と外部 Watch Dog 監視 IC やマイコン等の端子でモニタすることで、異常状態を検出することができます。WDC 端子からの出力ト グル周期は、約10ms～640ms の範囲で設定可能です。初期設定は、約 200ms に設定されています。 WDC 端子は、オープンドレイン出力となっているため、表 8 のように設定してください。 表 表 表 表 8 WDC ピンピンピンピン設定設定設定設定 Pin No. 端子名 設定 WDC 使用する場合 抵抗(推奨 3.3kΩ)を介して VDDIOに接続してください。 12 WDC _{WDC 使用しない場} 合 抵抗(推奨 3.3kΩ)を介して VSSIO に接続してくださ い。 （端子をフローティング状態にしないでください） 注意 注意 注意 注意：：：： ・WDC 端子出力は、音声処理の過程に挿入されており、周期は正確ではありません。 ・スレーブモードにおいて、BCKI/LRI の入力が無い場合には出力できません。 ・サンプリングレートを正しく設定することが必要です。

NJU26226

! NJU26226 コマンド

コマンド

コマンド一覧

コマンド

一覧

一覧

一覧

表表表表 9 NJU26226 コマンドコマンドコマンドコマンド表表表表 No. Command 1 SET_TASK_CMD 2 PRO2MODE_CMD 3 PRO2CDCFG_CMD 4 PRO2FLAGS_CMD 5 DVS_DH_CMD 6 BM_CONFIG_CMD 7 SAMPLERATE_CMD 8 PNG_MODE_CMD 9 DELAY_CMD 10 GAIN_CMD 11 SYSTEM_STATE_CMD 12 WATCHDOG_CMD 13 SMOOTH_CMD 14 INPUT_SEL_CMD 15 OUTPUT_SEL_CMD 16 REINIT_CMD 17 SOFTWARE_RESET_CMD 18 START_CMD 19 NOP_CMD コマンドの詳細については別途、ご請求下さい。 また、コマンド開示するにはドルビーラボラトリーズの許可が必要となります。

!

ライセンス

ライセンス

ライセンス

ライセンスについて

について

について

について

ドルビーラボラトリーズからの実施権に基づき製造されています。 Dolby、ドルビー、Pro Logic及びダブルD記号(2)はドルビーラボラトリーズの商標です。 NJU26226の使用にあたっては，ドルビーラボラトリーズ発行のライセンシーインフォメーションを御参照ください。 ＜注意事項＞ このデータブックの掲載内容の正確さには 万全を期しておりますが、掲載内容について 何らかの法的な保証を行うものではありませ ん。とくに応用回路については、製品の代表 的な応用例を説明するためのものです。また、 工業所有権その他の権利の実施権の許諾を伴
