Cisco dCloud

dCloud：シスコデモクラウド

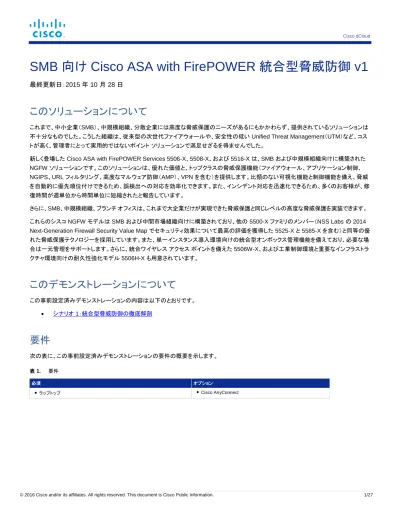

SMB 向け Cisco ASA with FirePOWER 統合型脅威防御 v1

最終更新日：2015 年 10 月 28 日

このソリューションについて

これまで、中小企業（SMB）、中規模組織、分散企業には高度な脅威保護のニーズがあるにもかかわらず、提供されているソリューションは不十分なものでした。こうした組織は、従来型の次世代ファイアウォールや、安全性の低い Unified Threat Management（UTM）など、コストが高く、管理者にとって実用的ではないポイントソリューションで満足せざるを得ませんでした。

新しく登場した Cisco ASA with FirePOWER Services 5506-X、5508-X、および 5516-X は、SMB および中規模組織向けに構築された NGFW ソリューションです。このソリューションは、優れた価値と、トップクラスの脅威保護機能（ファイアウォール、アプリケーション制御、 NGIPS、URL フィルタリング、高度なマルウェア防御（AMP）、VPN を含む）を提供します。比類のない可視化機能と制御機能を備え、脅威を自動的に優先順位付けできるため、誤検出への対応を効率化できます。また、インシデント対応を迅速化できるため、多くのお客様が、修復時間が週単位から時間単位に短縮されたと報告しています。さらに、SMB、中規模組織、ブランチオフィスは、これまで大企業だけが実現できた脅威保護と同じレベルの高度な脅威保護を実装できます。これらのシスコ NGFW モデルは SMB および中間市場組織向けに構築されており、他の 5500-X ファミリのメンバー（NSS Labs の 2014 Next-Generation Firewall Security Value Map でセキュリティ効果について最高の評価を獲得した 5525-X と 5585-X を含む）と同等の優れた脅威保護テクノロジーを採用しています。また、単一インスタンス導入環境向けの統合型オンボックス管理機能を備えており、必要な場合は一元管理をサポートします。さらに、統合ワイヤレスアクセスポイントを備えた 5506W-X、および工業制御環境と重要なインフラストラクチャ環境向けの耐久性強化モデル 5506H-X も用意されています。

このデモンストレーションについて

この事前設定済みデモンストレーションの内容は以下のとおりです。  シナリオ 1：統合型脅威防御の徹底解剖

要件

次の表に、この事前設定済みデモンストレーションの要件の概要を示します。 表 1. 要件 必須 オプション ● ラップトップ ● Cisco AnyConnect

(2)

Cisco dCloud dCloud：シスコデモクラウド

トポロジ

このコンテンツには、スクリプト形式のシナリオと、ソリューションの機能を実例で示すために事前設定されたユーザとコンポーネントが含まれています。コンポーネントのほとんどは、事前定義の管理ユーザアカウントを使用して任意の設定が可能です。コンポーネントへのアクセ スに使用する IP アドレスとユーザアカウントクレデンシャルは、アクティブセッションの [トポロジ（Topology）] メニューのコンポーネントア イコンをクリックして確認するか、それらを必要とするシナリオ内のステップで確認できます。 図 1. トポロジ

(3)

はじめに

プレゼンテーションの前に 実際の対象者の前でプレゼンテーションを行う前に、アクティブなセッションを使用して、このドキュメントの内容を実施しておくことを強く推奨します。そうすることで、ドキュメントとコンテンツの構成に慣れることができます。 プレゼンテーションを成功させるためには、入念な準備が不可欠です。 次の手順に従ってコンテンツのセッションをスケジュールし、プレゼンテーション環境を設定します。 1. dcloud.cisco.com にアクセスして、最寄りのロケーションを選択し、Cisco.com クレデンシャルでログインします。 2. セッションを予約します。[手順を見る] 3. ルータを dCloud で初めて使用する場合は、ルータを登録し、設定します。[手順を見る] 4. 接続をテストします。[手順を見る]

5. [マイダッシュボード（My Dashboard）] > [マイセッション（My Sessions）] でセッションのステータスが [アクティブ（Active）] であること を確認します。注：セッションがアクティブになるまで最長で 15 分かかることがあります。 6. [表示（View）] をクリックしてアクティブなセッションを開きます。 7. 最適なパフォーマンスを得るため、Cisco AnyConnect VPN [手順を見る] およびラップトップのローカル RDP クライアント [手順を見る] を使用してワークステーションに接続します。  ワークステーション1：198.19.10.36、ユーザ名：administrator、パスワード：C1sco12345

注：Cisco dCloud リモートデスクトップクライアントを使用してワークステーションに接続することもできます [手順を見る]。dCloud リモート

デスクトップクライアントは、最小限の操作でアクティブセッションにアクセスする場合に最適です。ただし、この方法には、接続ができなかったり、パフォーマンスが悪い場合もあります。

(4)

シナリオ 1.

統合型脅威防御の徹底解剖

手順

サービスポリシールール ASA グローバルインスペクションポリシーに特定のサービスポリシールールを適用することで、どのトラフィックを SFR モジュールに送信するかを ASA に指示します。このデモでは、ASA を通過するすべての IP トラフィックを SFR モジュールに送信して処理できるようにするための ASA 設定を説明します。 1. RDP の wkst1 に接続し、ユーザ名 dcloud\administrator およびパスワード C1sco12345 を使用してログインします。

2. [Cisco ASDM-IDM ランチャ（Cisco ASDM-IDM Launcher）] アイコンを選択します。ユーザ名 admin およびパスワード C1sco12345 を使用してログインします。

3. [設定（Configuration）] を選択します。

4. 左側のメニューで、[ファイアウォール（Firewall）] を選択します。

図 2. [設定（Configuration）] > [ファイアウォール（Firewall）]

(5)

Cisco dCloud

dCloud：シスコデモクラウド 6. リストの [SFR] ルールをダブルクリックします。

図 3. [サービスポリシールール（Service Policy Rules）] > [SFR]

7. SFR ルールでは、ASA を通過するどのトラフィックを SFR モジュールにリダイレクトして処理する必要があるかを定義します。

(6)

Cisco dCloud

dCloud：シスコデモクラウド 8. [ACL] タブをクリックします。アクセスコントロールリストのオプションが表示されます。

(7)

Cisco dCloud

dCloud：シスコデモクラウド 9. [Rule Actions（ルールアクション）] タブをクリックし、[ASA FirePOWER インスペクション（ASA FirePOWER Inspection] タブをクリッ

クします。

図 6. [Rule Actions（ルールアクション）] > [ASA FirePOWER インスペクション（ASA FirePOWER Inspection）]

10. [キャンセル（Cancel）] をクリックして、[ASDM] ウィンドウを最小化します。 注：表示される SFR ルールは、ASA のグローバルインスペクションポリシーの一部です。このルールによって呼び出される許可 IP および ACL に一致するすべてのトラフィックは、処理のために SFR モジュールにリダイレクトされます。これにより、SFR モジュールはアクセス制御ポリシー、侵入ポリシー、ファイルポリシーなどのポリシーをトラフィックに適用できます。 SFR モジュールにはフェールクローズが設定されています。そのため、SFR モジュールが応答しなくなると、ASA はトラフィックを送信しません。これは、付加的なセキュリティ機能です。SFR モジュールに障害が発生した場合、組織はトラフィックを一切送信したくない際にはこちらの設定を行います。SFR モジュールのもう 1 つの設定方法は、フェールオープンです。同じ例の場合、フェールオープンでは、ASA は SFR モジュールが存在しないと見なしてトラフィックを送信し続けます。

(8)

Cisco dCloud

dCloud：シスコデモクラウド脅威の検出

このシナリオでは、Microsoft Internet Explorer の脆弱性を悪用する攻撃者のマシンでサーバサイドエクスプロイトを起動します。エクスプロイトを簡単に起動するために、デスクトップからスクリプトを起動し、単純なコマンドを入力します。スクリプトは攻撃者の VM との SSH セッションを開き、エクスプロイトコードを実行します。ips-sim VM は Windows サーバであり、脆弱性を悪用するために実行されている攻撃者の Web サーバへのアクセスを継続的に試行するように設定されています。ips-sim の Internet Explorer プロセスが攻撃者に接続されると、攻撃者は脆弱性を悪用します。この侵入イベントは SFR モジュールによって検出され、syslog メッセージがネットワーク管理者に送信されます。

1. デスクトップにある [Tftpd64] アイコンをダブルクリックします。

図 7. Tftpd64

2. [Syslog サーバ（Syslog server）] タブをクリックします。ウィンドウに着信イベントが表示されます。このウィンドウを表示したままにします。

(9)

Cisco dCloud dCloud：シスコデモクラウド 3. デスクトップにある [エクスプロイト（Exploit）] アイコンをダブルクリックします。これにより、攻撃者の Linux ボックスに接続され、サーバ サイドエクスプロイトが実行されます。その結果、ファイアウォールでアラートがトリガーされ、ハッキングイベントがシミュレートされます。スクリプトが完了してプロンプトに戻るまで待機します。 図 9. [エクスプロイト（Exploit）]

4. [エクスプロイト（Exploit）] ウィンドウで、exploit と入力して、Enter を押し、サーバサイドエクスプロイトを起動します。

図 10. exploit コマンド

(10)

Cisco dCloud

dCloud：シスコデモクラウド

6. エクスプロイトが SFR モジュールによって検出されると、SFR モジュールは syslog メッセージを送信してネットワーク管理者に警告します。

注：この時点では、エクスプロイトは検出されますがブロックされません。これは、SFR の設定で、アラートを送信するがブロックを行わないように IPS ルールが設定されているからです。後でこの SFR 設定を変更し、エクスプロイトがインラインでブロックされるようにします。 ASA は、例として TFTPD64 に syslog を送信します。ASA は履歴情報を保存できないため、アラートとレポート用として外部 syslog サーバを使用します。

図 11. 検出された脅威が表示されている [Syslog サーバ（Syslog server）]

7. [モニタリング（Monitoring）] > [ASA FirePOWER モニタリング（ASA FirePOWER Monitoring）] > [リアルタイムイベント処理（Real Time Eventing）] をクリックし、[侵入（Intrusion）] タブをクリックします。

(11)

Cisco dCloud

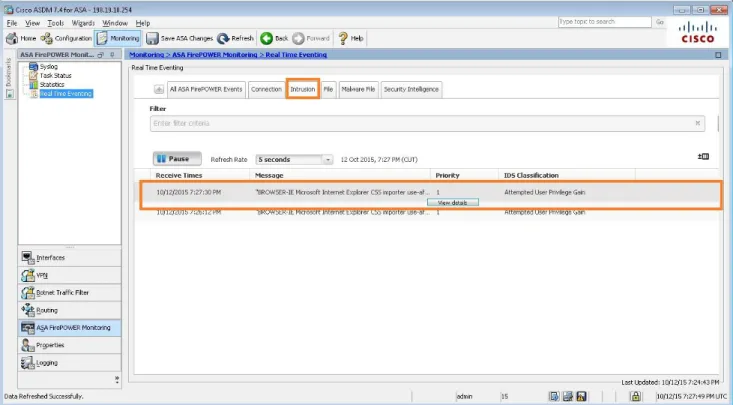

dCloud：シスコデモクラウド 8. 最新のアラートを選択し、[詳細の表示（View Details）] をクリックします。

図 13. 侵入の詳細

9. [インライン結果（Inline Result）] が [通過（Pass）] であることを確認します。

(12)

Cisco dCloud dCloud：シスコデモクラウド脅威のブロック前のセクションでは、エクスプロイトは検出されましたが、ブロックされていません。このセクションでは、SFR IPS ポリシーを変更して、この特定のエクスプロイトによってトリガーされたトラフィックをブロックします。 1. [ASDM] ウィンドウを最大化します。

2. [設定（Configuration）] をクリックし、[ASA FirePOWER の設定（ASA FirePOWER Configuration）] をクリックします。

図 15. [設定（Configuration）] > [ASA FirePOWER の設定（ASA FirePOWER Configuration）]

(13)

Cisco dCloud

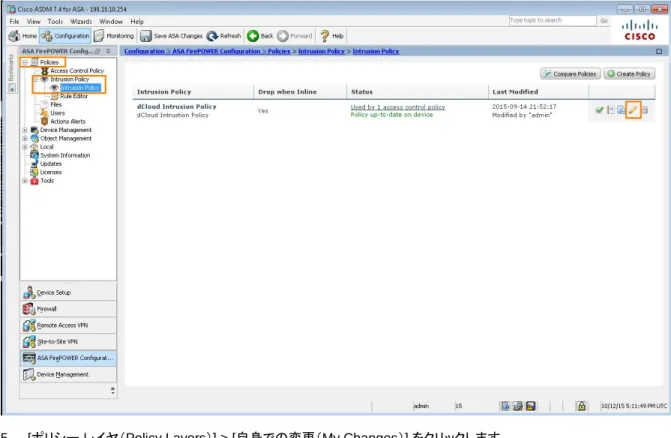

dCloud：シスコデモクラウド 4. [編集（Edit）] アイコン（鉛筆の形）をクリックします。これで侵入ポリシーを変更できるようになります。

図 16. 侵入ポリシーの編集

5. [ポリシーレイヤ（Policy Layers）] > [自身での変更（My Changes）] をクリックします。

6. ルールのリストで、緑の矢印の隣にある [xxx ルールによる生成イベント（xxx rules generate events）] をクリックします。

(14)

Cisco dCloud

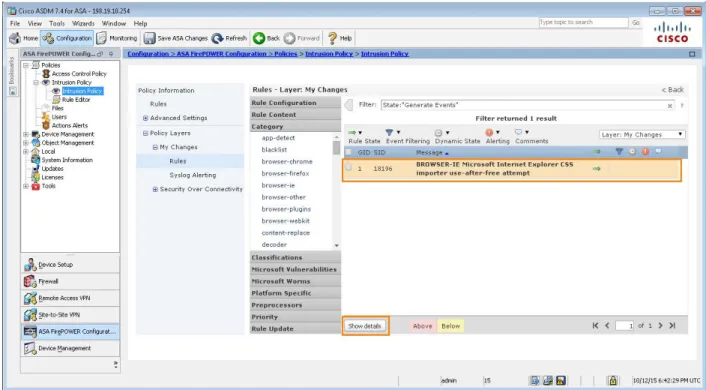

dCloud：シスコデモクラウド 7. ルール [BROWSER-IE Microsoft Internet Explorer CSS importer use-after-free attempt] をクリックします。

図 18. ルールレイヤ

8. リストからルールを選択して、[詳細の表示（Show Details）] をクリックします。

(15)

Cisco dCloud

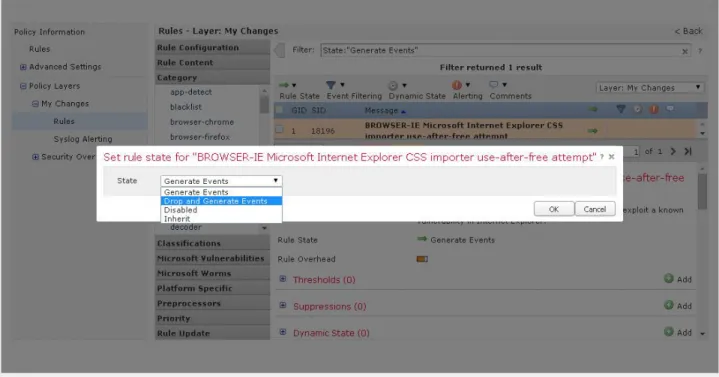

dCloud：シスコデモクラウド 9. イベントを生成するがブロックしないようにルールアクションが設定されていることを確認します。ブロックを設定するには、[イベントの

生成（Generate Events）] をクリックします。[ルール状態の設定（Set Rule State）] ウィンドウが表示されます。

図 20. ルール状態の設定

10. ドロップダウンリストから、[イベントをドロップおよび生成（Drop and Generate Events）] を選択します。 11. [OK] をクリックします。

12. もう一度 [OK] をクリックします。

13. [ポリシー情報（Policy Information）] と [変更を確定（Commit Changes）] をクリックします。

(16)

Cisco dCloud

dCloud：シスコデモクラウドポリシーの再適用

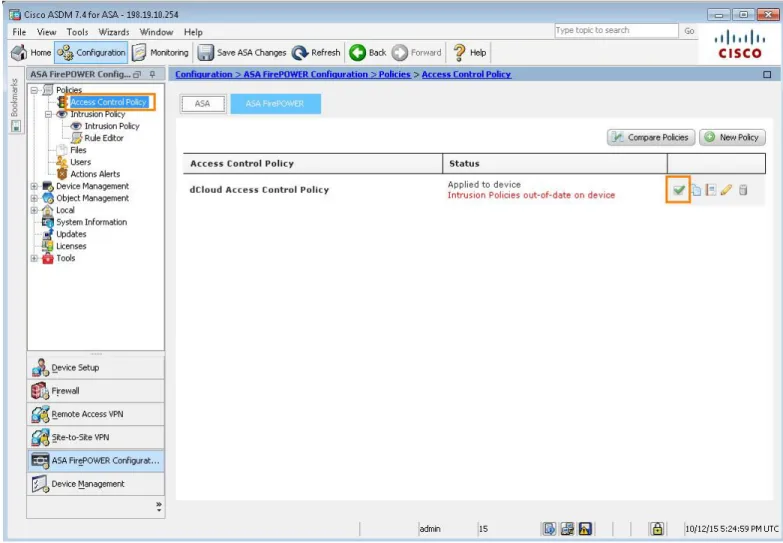

1. 左側のメニューで、［アクセス制御ポリシー（Access Control Policy）］を選択します。

2. ［アクセス制御ポリシー（Access Control Policy）］ウィンドウで、緑のチェックマークをクリックし、［すべて適用（Apply All）］をクリックし てポリシーを適用します。

注：ポリシーのステータスが期限切れから最新を適用に変更されます。ステータスが [デバイスに適用済み/デバイスのポリシーは最新（applied to device / Policy Up-to-date on device）] に変更されるまで待機します。これには最大で 5 分程度かかる場合があります。

(17)

Cisco dCloud

dCloud：シスコデモクラウド 3. [モニタリング（Monitoring）] > [ASA FirePOWER モニタリング（ASA FirePOWER Monitoring）] > [リアルタイムイベント処理（Real

Time Eventing）] をクリックし、[侵入（Intrusion）] タブをクリックします。

図 23. [侵入（Intrusion）] タブ

4. 最新のアラートを選択し、[詳細の表示（View Details）] をクリックします。

(18)

Cisco dCloud

dCloud：シスコデモクラウド 5. [インライン結果（Inline Result）] が [ドロップ（Dropped）] になっている（ポリシーが侵入をブロックしていることを示している）ことを確認

します。

図 25. インライン結果 –ドロップ

(19)

Cisco dCloud

dCloud：シスコデモクラウドボックス外管理

FireSIGHT Management Center は、ASDM を使用するときに比べ、以下のような多くのメリットをもたらします。

 イベント： 1 秒間のイベント処理機能が向上し、イベントストレージが増加します。また、IPS イベント、接続、マルウェアイベントの関連付け、およびイベントの自動処理と優先順位付けが行われます。  ポリシー： ASDM 機能に加えて、アクセス制御、ロギング、アラートなど 17 を超える機能を制御できます。システム設定はアプライアンスごとに異なるのが普通ですが、システムポリシーは導入環境全体で共通のものを使用するのが一般的です。  レポート：詳細レポートと拡張機能。  コンテキスト認識：導入が大規模になると、ホストの追跡に関する課題が増加します。FSMC は、IPS イベントおよび修復機能を優先順位付けするためのインパクト分析など、拡張されたコンテキスト情報を提供します。  ダッシュボード：アプリケーション、接続、脅威、ファイル、URL などの情報を提供するカスタマイズ可能な詳細ダッシュボード。  デバイス管理：複数のデバイスを対象とする管理機能が向上します。 1. [ASDM] ウィンドウを最大化します。

2. [設定（Configuration）] > ［アクセス制御ポリシー（Access Control Policy）］ > [ツール（ツール）] > [インポート/エクスポート （Import/Export）] をクリックします。

注：[インポート/エクスポート（Import/Export）] 画面では、オンボックスポリシーをエクスポートできます。このポリシーは、後で FireSIGHT Management Center（FSMC）にインポートできます。また、FSMC からエクスポートされたポリシーをインポートできます。このデモでは、必要なすべてのポリシーが FSMC にロードされているため、実際にエクスポートする必要はありません。

(20)

Cisco dCloud

dCloud：シスコデモクラウド 3. [ローカル（Local）] > [登録（Registration）] をクリックします。これにより、FirePOWER モジュールの管理を ASDM オンボックス管理

から FireSIGHT Management Center に再割り当てすることができます。 4. 右上隅の [マネージャの追加（Add Manager）] をクリックします。

(21)

Cisco dCloud

dCloud：シスコデモクラウド 5. 次の情報を入力します。

 [管理ホスト（Management Host）]：198.19.10.10

 [登録キー（Registration Key）]：C1sco12345

 [固有 NAT ID（Unique NAT ID）]：空白のまま

図 28. マネージャ情報の追加

6. [保存（Save）] をクリックします。IP アドレスのステータスは [登録の保留中（Pending Registration）]です。

図 29. [登録の保留中（Pending Registration）]

(22)

Cisco dCloud

dCloud：シスコデモクラウド 8. Firefox を開き、メニューバーのアイコンをクリックし、キャッシュされたクレデンシャルを使用して FireSIGHT Management Center

にログインします。

図 30. FireSIGHT Management Center へのログイン

9. メイン画面で、[デバイス（Devices）] > [デバイス管理（Device Management）] をクリックします。現在、デバイスは追加されていません。 10. 右上隅の [追加（Add）] > [デバイスの追加（Add Device）] をクリックします。

(23)

Cisco dCloud dCloud：シスコデモクラウド 11. [デバイスの追加（Add Device）] ウィンドウで、次の情報を入力します。  ［ホスト（Host）］：198.19.10.253  [登録キー（Registration Key）]：C1sco12345  [グループ（Group）]：[なし（None）]

 [アクセス制御ポリシー（Access Control Policy）]：［dCloud アクセス制御ポリシー（dCloud Access Control Policy）］

 [ライセンシング（Licensing）]：利用可能なすべてのボックスをオン

図 32. [デバイスの追加（Add Device）]

12. [登録（Register）] をクリックします。このプロセスには、数分かかる場合があります。

(24)

Cisco dCloud

dCloud：シスコデモクラウド 13. デバイスが正常に追加されると、アクセス制御ポリシーなどのポリシーが SFR モジュールに自動的に適用されます。[ポリシー

（Policies）] > [アクセス制御（Access Control）] を選択します。ポリシーがデバイスに適用されています。しばらくすると完全に適用され ます。ステータスが [1 台のデバイスで最新状態（Up-to-date on 1 devices）] に変わるまで待機します。

注：レポート機能は、デバイスが追加され、ポリシーが適用されるまで更新されません。これには最大で 5 分程度かかる場合があります。しばらくお待ちください。

図 34. [ポリシー（Policies）] > [アクセス制御（Access Control）]

14. [ポリシー（Policies）] > [ネットワーク検出（Network Discovery）] の順に選択します。[適用（Apply）] をクリックしてから、確認のために [はい（Yes）] をクリックします。ネットワーク検出ポリシーが SFR モジュールに適用されるまで待機します。ポリシーが正常に適用され ると、ステータスが [すべての対象デバイスで最新状態（Up-to-date on all targeted devices）] に変わります。

(25)

Cisco dCloud

dCloud：シスコデモクラウド高度なボックス外機能

1. [概要（Overview）] > [ダッシュボード（Dashboards）] > [サマリーダッシュボード（Summary Dashboard）] をクリックします。次のレ ポートが表示されます。

 ユニークアプリケーションの経時変化（Unique Applications over Time）

 上位の検出済み Web アプリケーション（Top Web Applications Seen）

 上位の検出済みクライアントアプリケーション（Top Client Applications Seen）

 アプリケーションリスク別トラフィック（Traffic by Application Risk）

 上位の検出済みサーバアプリケーション（Top Server Applications Seen）

 上位の検出済みオペレーティングシステム（Top Operating Systems Seen）

 ビジネスとの関連性別トラフィック（Traffic by Business Relevance）

 アプリケーションカテゴリ別トラフィック（Traffic by Application Category）

 ビジネスとの関連性が低い危険なアプリケーション（Risky Applications with Low Business Relevance）

 イニシエータユーザ別トラフィック（Traffic by Initiator User）

 URL レピュテーション別接続（Connections by URL Reputation）

 URL カテゴリ別接続（Connections by URL Category）

注：レポートにデータが完全に入力されるまで時間がかかる場合があります。レポートにデータがまったく表示されない場合は、データが入力されるまで待機して、数分後に再度確認してください。

(26)

Cisco dCloud

dCloud：シスコデモクラウド 2. [分析（Analysis）] > [Context Explorer] をクリックします。このページには、次の情報が表示されます。

 トラフィックおよび侵入イベントの経時変化（Traffic and Intrusion Events over Time）

 セキュリティ侵害の兆候（Indications of Compromise）

 ネットワーク情報（Network Information）

 アプリケーションプロトコル情報（Application Protocol Information）

 セキュリティインテリジェンス（Security Intelligence）

 侵入情報（Intrusion Information）

 ファイル情報（File Information）

 位置情報（Geolocation Information）

 URL 情報（URL Information）

(27)

Cisco dCloud

dCloud：シスコデモクラウド 3. [分析（Analysis）] > [接続（Connections）] > [イベント（Events）] をクリックします。トラフィック生成情報を確認します。

図 37. [分析（Analysis）] > [接続（Connections）] > [イベント（Events）]
