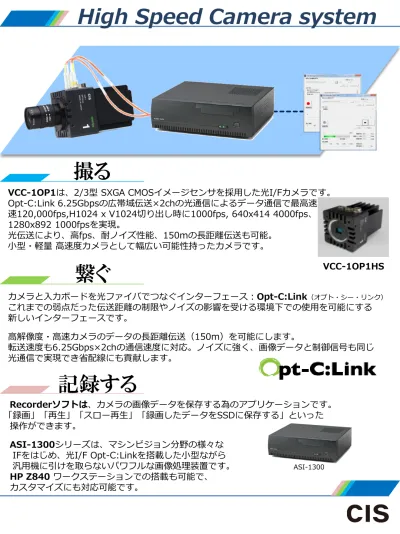

Recorderソフトは、カメラの画像データを保存する為のアプリケーションです。 「録画」「再生」「スロー再生」「録画したデータをSSDに保存する」といった 操作ができます。 ASI-1300シリーズは、マシンビジョン分野の様々な IFをはじめ、光I/F Opt-C:Linkを搭載した小型ながら 汎用機に引けを取らないパワフルな画像処理装置です。 HP Z840 ワークステーションでの搭載も可能で、 カスタマイズにも対応可能です。 カメラと入力ボードを光ファイバでつなぐインターフェース：Opt-C:Link（オプト・シー・リンク） これまでの弱点だった伝送距離の制限やノイズの影響を受ける環境下での使用を可能にする 新しいインターフェースです。 高解像度・高速カメラのデータの長距離伝送（150m）を可能にします。 転送速度も6.25Gbps×2chの通信速度に対応。ノイズに強く、画像データと制御信号も同じ 光通信で実現でき省配線にも貢献します。

撮る

繋ぐ

記録する

VCC-1OP1は、2/3型 SXGA CMOSイメージセンサを採用した光I/Fカメラです。

Opt-C:Link 6.25Gbpsの広帯域伝送×2chの光通信によるデータ通信で最高速 速120,000fps,H1024 x V1024切り出し時に1000fps, 640x414 4000fps、 1280x892 1000fpsを実現。

光伝送により、高fps、耐ノイズ性能、150mの長距離伝送も可能。 小型・軽量 高速度カメラとして幅広い可能性持ったカメラです。

High Speed Camera system

ASI-1300

High Speed Camera system

フレームレート 解像度 1280(H) 解像度 1024(H) 解像度 640(H) 500 1280x1024 1024x1024 640x1024 1,000 1280x892 1024x1024 640x1024 2,000 1280x440 1024x544 640x842 4,000 1280x214 1024x266 640x414 6,000 1280x138 1024x172 640x272 8,000 1280x100 1024x126 640x200 10,000 1280x78 1024x98 642x158 12,000 1280x62 1024x80 640x130 15,000 1280x48 1024x62 640x102 23,000 1280x26 1024x36 640x62 35,000 1280x12 1024x18 640x36 57,000 1280x2 1024x6 640x18 80,000 640x8 120,000 640x2

フレームレート例

水平解像度は、1280、1024、640

垂直解像度は、実際には、1024まで2line 毎に設定可能です。

High Speed Camera system

型名 標準構成 価格 オプション 特長 System1 Opt1-RHS-APX （カラー） Opt1-MHS-APX （モノクロ） カメラ レンズ Cマウント変換 ボード SDK 三脚座 ACアダプター 97.75万 レンズ Fマウント変換 光ケーブル 録画システム開発用 高速カメラ最小構成 既存PCを有効活用 低価格 フリーViewer soft付き System2 OPT1-RHS-RAID OPT1-MHS-RAID カメラ レンズ Cマウント変換 PC （RAID内蔵） SDK 三脚座 ACアダプター 光ケーブル1m 154.15万 レンズ Fマウント変換 光ケーブル 録画システム開発用高 速カメラシステム フリーRAID録画ソフ付き 長時間録画 約30分 低価格 System3 Fire-Opt1-RHS （カラー） Fire-Opt1-MHS （モノクロ） カメラ PC SDK 三脚座 ACアダプター 録画再生ソフト 198万 レンズ レンズ変換 アダプター 光ケーブル 録画再生ソフト付き System4 カスタム カスタム お客様の仕様に応じ構 成、ソフト開発 OPTION 光ケーブル（カメラ1台に、2本必要) 5,10,20,50,100,150m 高速カメラ用レンズ SV-17095(17mm,F0.95) SV-25095(25mm,F0.95) SV-25085(25mm,F0.85) レンズ変換アダプター M42-C 変換リング M42-F変換リング

High Speed Camera system1

標準システム 型名: Opt1-RHS-APX（カラー） Opt1-MHS-APX（モノクロ） 画像入力ボード APX-3800 アプリケーションソフト ACAPPLUS Viewer SDK AZP-ACAPPLUS-01 カメラ VCC-1OP1RHS（カラー） VCC-1OP1MHS（モノクロ）

電源 S12-1.5A (12pin 12V 1.5A)

三脚座 1OP1用三脚座 レンズ SV-25095 （25mm,F0.95) 光ケーブル 1m

OPTION

光ケーブル（カメラ1台に、2本必要) 5,10,20,50,100,150m 高速カメラ用レンズ SV-17095(17mm,F0.95) SV-25095(25mm,F0.95) SV-25085(25mm,F0.85) レンズ変換アダプター M42-C 変換リング M42-F変換リング

High Speed Camera system1

標準システム 型名: Opt1-RHS-APX（カラー） Opt1-MHS-APX（モノクロ） 画像入力ボード APX-3800 アプリケーションソフト ACAPPLUS Viewer SDK AZP-ACAPPLUS-01 カメラ VCC-1OP1RHS（カラー） VCC-1OP1MHS（モノクロ）

電源 S12-1.5A (12pin 12V 1.5A)

三脚座 1OP1用三脚座 レンズ SV-25095 （25mm,F0.95) 光ケーブル 1m システム価格 977,500円

OPTION

型名

価格

光ケーブル （カメラ1台に、2 本必要) 光ケーブル5m ¥9000 x 2 光ケーブル10m ¥11,000 x 2 光ケーブル20m ¥15,000 x 2 光ケーブル50m ¥28,000 x 2 100m Contact sales 150m Contact sales レンズ (C-Mount) SV-17095 f=17mm,F=0.95

¥70,000

SV-25095 f=25mm,F=0.95

¥55,000

VS-25085/C f=25mm, F=0.85

¥140,000

レンズ変換 アダプター M42-C 変換リング

¥9,000

M42-F変換リング

¥25,000

High Speed Camera system2

標準システム 型名: Opt1-RHS-RAID（カラー） Opt1-MHS-RAID（モノクロ） PC ASI-1323optT6 FH OS 付き アプリケーションソフト デモ版RAID録画再生ソフト（お試し版） SDK AZP-ACAPPLUS-01 RAIDカード 2T SSD 512GB x 4, RAIDケーブル カメラ VCC-1OP1RHS（カラー） VCC-1OP1MHS（モノクロ）

電源 S12-1.5A (12pin 12V 1.5A)

三脚座 1OP1用三脚座 レンズ SV-25095 （25mm,F0.95) 光ケーブル 1m

OPTION

光ケーブル（カメラ1台に、2本必要) 5,10,20,50,100,150m 高速カメラ用レンズ SV-17095(17mm,F0.95) SV-25095(25mm,F0.95) SV-25085(25mm,F0.85) レンズ変換アダプター M42-C 変換リング M42-F変換リング

High Speed Camera system2

標準システム 型名: Opt1-R-RAID（カラー） Opt1-M-RAID（モノクロ） PC ASI-1323T6-i7 16G RAID 2T アプリケーションソフト RIAD 録画再生ソフト（お試し版） SDK AZP-ACAPPLUS-01 カメラ VCC-1OP1RHS（カラー） _{VCC-1OP1MHS(モノ）}

電源 S12-1.5A (12pin 12V 1.5A)

三脚座 1OP1用三脚座 レンズ SV-25095 （25mm,F0.95) レンズマウントアダプター M42-C 変換リング 光ケーブル 1m システム価格 154,1500円

OPTION

型名

価格

光ケーブル （カメラ1台に、2 本必要) 光ケーブル5m ¥9000 x 2 光ケーブル10m ¥11,000 x 2 光ケーブル20m ¥15,000 x 2 光ケーブル50m ¥28,000 x 2 100m Contact sales 150m Contact sales レンズ (C-Mount) SV-17095 f=17mm,F=0.95

¥70,000

SV-25095 f=25mm,F=0.95

¥55,000

VS-25085/C f=25mm, F=0.85

¥140,000

レンズ変換 アダプター M42-C 変換リング

¥9,000

M42-F変換リング

¥25,000

＊PCには、キーボード、マウス、モニターは、付属していません。

定価

High Speed Camera system2

カメラ設定ソフト

カメラコントロールソフト

シャッタ設定 Off-1/90000 プリセット、マニュアル、AE ゲイン設定 Max18dBで可変、AGCモード ホワイトバランス ワンプッシュ、プリセット 画サイズ設定 横：1280、1024、640から選択、縦：フレームレートにより可変 録画再生ソフト RAID 録画 再生 無償ソフト付き

PC仕様：

PC仕様

型名：ASI-1323optT6-i7-FH-8G-RAID

CPU Core i7-4700EQ (Haswell) 2.4GHz 4コア/ 8スレッド

キャッシュ L3-6MB

Chipset モバイルインテル QM87 Express

Memory DDR3L-1600 Unbuffered SO-DIMMx2 16G/8G

SSD 128GB

Interface Opt-C:Link x2, Camera Linkx2(Full.Medx1)

LANx2,USB3.0x4

Photo Isolation Digital I/O: MDR36pinx1 Display port (1.2):Mini x1

VGA D-Sub 15pin x1 GPIO: D-sub 15pin x1 COM Express Type6 x1 PCI Express Gen3 x1

OS Windows7 64bit embedded

RAID RAIDカード SSD512GBｘ4

外形寸法 320x145x300mm

High Speed Camera system3

標準システム 型名: Fire-Opt1-R （カラー） Fire-Opt1-M （モノクロ） PC ASI-1323T6-i7 16G / 8G OS付き アプリケーション ソフト Recorderソフト （インストール済み） カメラ VCC-1OP1RHS（カラー） VCC-1OP1MHS（モノクロ）

電源 S12-1.5A (12pin 12V 1.5A)

三脚座 1OP1用三脚座

OPTION

光ケーブル（カメラ1台に、2本必要) 5,10,20,50,100,150m 高速カメラ用レンズ SV-17095(17mm,F0.95) SV-25095(25mm,F0.95) SV-25085(25mm,F0.85) レンズ変換アダプター M42-C 変換リング M42-F変換リング

High Speed Camera system3

標準システム 型名: Fire-Opt1-R （カラー） Fire-Opt1-M （モノ） PC ASI-1323T6-i7 16G OS付き アプリケーション ソフト Fire Recorder1 カメラ VCC-1OP1R（カラー） VCC-1OP1M(モノ）

電源 S12-1.5A (12pin 12V 1.5A)

三脚座 1OP1用三脚座 システム価格 ￥198万

OPTION

型名

価格

光ケーブル （カメラ1台に、2 本必要) 光ケーブル5m ¥9000 x 2 光ケーブル10m ¥11,000 x 2 光ケーブル20m ¥15,000 x 2 光ケーブル50m ¥28,000 x 2 100m Contact sales 150m Contact sales レンズ (C-Mount) SV-17095 f=17mm,F=0.95 ¥70,000 SV-25095 f=25mm,F=0.95 ¥60,000 VS-25085/C f=25mm, F=0.85 ¥140,000 レンズ変換 アダプター M42-C 変換リング ¥9,000 M42-F変換リング ¥25,000 ＊PCには、キーボード、マウス、モニターは、付属していません。

定価

High Speed Camera system3

フレーム レート 解像度 1280 録画時間 解像度 1024 録画時間 解像度 640 録画時間 15 1280x1024 436sec 1024x1024 546sec 640x1024 873sec 30 1280x1024 218sec 1024x1024 273sec 640x1024 436sec 60 1280x1024 109sec 1024x1024 136sec 640x1024 218sec 125 1280x1024 52sec 1024x1024 65sec 640x1024 104sec 250 1280x1024 26sec 1024x1024 32sec 640x1024 52sec 500 1280x1024 13sec 1024x1024 16sec 640x1024 26sec 1000 1280x892 7sec 1024x1024 8sec 640x1024 13sec 2000 1280x440 7sec 1024x544 7sec 640x842 7sec 4000 1280x214 7sec 1024x266 7sec 640x414 8sec 6000 1280x138 8sec 1024x172 8sec 640x272 8sec 8000 1280x100 8sec 1024x126 8sec 640x200 8sec 10000 1280x78 8sec 1024x98 8sec 642x158 8sec 12000 1280x62 9sec 1024x80 8sec 640x130 8sec 15000 1280x48 9sec 1024x62 9sec 640x102 8sec 23000 1280x26 11sec 1024x36 10sec 640x62 9sec 35000 1280x12 15sec 1024x18 13sec 640x36 10sec 57000 1280x2 58sec 1024x6 24sec 640x18 13sec

80000 640x8 20sec 120000 640x2 55sec ＊PCメモリー16Gで、録画領域で8G確保できた場合

フレームレート例

録画・再生ソフト Fire Recoder シャッタ設定 Off-1/90000 プリセット、マニュアル、AE ゲイン設定 Max18dBで可変、AGCモード ホワイトバランス ワンプッシュ、プリセット 画サイズ設定 横：1280、1024、640から選択、縦：フレームレートにより可変 保存ファイル形式 TFR（非圧縮・RAW）＝＞AVI, BMP, JPEGファイル変換可能 再生速度 マニュアル設定

High Speed Camera system

PC仕様

型名： ASI-1323optT6-i7-16G

ASI-1323optT6-i7-FH-8G-RAID

CPU Core i7-4700EQ (Haswell) 2.4GHz 4コア/ 8スレッド

キャッシュ L3-6MB

Chipset モバイルインテル QM87 Express

Memory DDR3L-1600 Unbuffered SO-DIMMx2 16G/8G

SSD 128GB

Interface Opt-C:Link x2, Camera Linkx2(Full.Medx1)

LANx2,USB3.0x4

Photo Isolation Digital I/O: MDR36pinx1 Display port (1.2):Mini x1

VGA D-Sub 15pin x1 GPIO: D-sub 15pin x1 COM Express Type6 x1 PCI Express Gen3 x1

OS Windows7 64bit embedded

RAID RAID モデルのみ RAIDカード SSD512GBｘ4

外形寸法 250x98x255mm/ 320x145x300

High Speed Camera system

カメラ仕様 型名:

VCC-1OP1RHS （カラーモデル）

VCC-1OP1MHS（モノクロモデル）

センサ 2/3インチ グローバルシャッタ CMOSセンサ 有効画素： 1280(H)x1024(V) 画素サイズ：6.6x6.6um シャッタスピード Off-1/90,000 フレームレート 120,000fps (640x2) 8,000fps(640x200), 4,000fps (640x414) 3,477fps(640x480), 1,000fps(1024x1024), 877fps (1280x1024) 解像度による 標準感度 F4 400lx （シャッタスピード1/1000s,ゲイン0dB） 最低被写体照度 F1.4 20lx （シャッタスピード1/1000s, ゲイン;12dB、ガンマON） ホワイトバランス ワンプッシュ・プリセット(カラーモデル） ゲイン設定 0dB- 18dB、AGC 画像反転機能 上下反転（ROI不可）、左右反転 出力形式 出力形式：Opt-C:Link ケーブル長：150m LC Duplex コネクタ レンズマウント M42マウント、アダプターにより、Cマウント、Fマウント変換可能 電源電圧・消費電力 DC12V ±10% ・ Typ11W 外形寸法・重量 65 x 65x 101.5mm、 約 540g 適合規格 CE指令、RoHS指令、UL準拠材料を使用 耐振動性 10G (20-200Hz, X,Y,Z 3方向、各方向120分） 耐衝撃性 100G (±X, ±Y, ±Z 6方向） 環境条件 性能保証温度 0-40℃ 湿度20－80%RH 結露なきこと 動作温度 -5-45℃ 湿度20－80%RH 結露なきこと

カメラ仕様：
