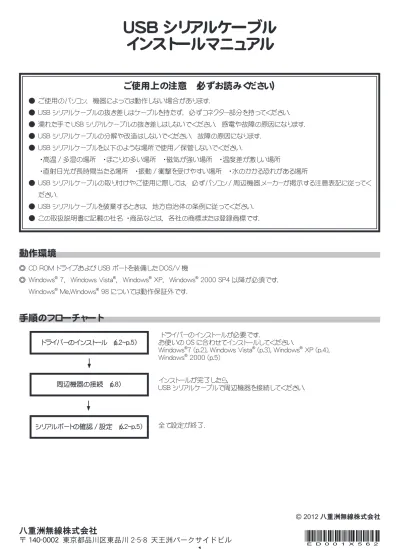

USB シリアルケーブル
インストールマニュアル
ご使用上の注意 （必ずお読みください）
● ご使用のパソコン， 機器によっては動作しない場合があります． ● USB シリアルケーブルの抜き差しはケーブルを持たず， 必ずコネクター部分を持ってください． ● 濡れた手で USB シリアルケーブルの抜き差しはしないでください． 感電や故障の原因になります． ● USB シリアルケーブルの分解や改造はしないでください． 故障の原因になります． ● USB シリアルケーブルを以下のような場所で使用／保管しないでください． ・ 高温 / 多湿の場所 ・ ほこりの多い場所 ・ 磁気が強い場所 ・ 温度差が激しい場所 ・ 直射日光が長時間当たる場所 ・ 振動 / 衝撃を受けやすい場所 ・ 水のかかる恐れがある場所 ● USB シリアルケーブルの取り付けやご使用に際しては， 必ずパソコン / 周辺機器メーカーが掲示する注意表記に従ってく ださい． ● USB シリアルケーブルを破棄するときは， 地方自治体の条例に従ってください． ● この取扱説明書に記載の社名 ・ 商品などは， 各社の商標または登録商標です．動作環境
◎ CD ROM ドライブおよび USB ポートを装備した DOS/V 機
◎ Windows® 7， Windows Vista®， Windows® XP， Windows® 2000 SP4 以降が必須です． Windows® Me,Windows® 98 については動作保証外です．
手順のフローチャート
ドライバーのインストール （p.2~p.5） 周辺機器の接続 （p.8） シリアルポートの確認 / 設定 （p.2~p.5） ドライバーのインストールが必要です． お使いの OS に合わせてインストールしてください．Windows®7 (p.2), Windows Vista® (p.3), Windows® XP (p.4), Windows® 2000 (p.5) インストールが完了したら， USB シリアルケーブルで周辺機器を接続してください． 全て設定が終了． © 2012 八重洲無線株式会社
八重洲無線株式会社
〒 140-0002 東京都品川区東品川 2-5-8 天王洲パークサイドビルドライバのインストール (
Windows
®7 の場合
)
USB シリアルケーブルを使用するには， ドライバーのインストールが必要です． ◎ USB シリアルケーブルはパソコンから抜いてください． ◎ Administrator （管理者） 権限を持つユーザーでログインしておきます．手 順
1. パソコンの電源を入れ， システムを起動させてください． 2. CD ドライブに同梱されている CD を入れます． 3. USB シリアルケーブルがパソコンの USB ポートに接続されていないことを確認します． 4. CD 内の PL2303 フォルダにある 「PL2303_Prolific_DriverInstaller_v130.exe」 ファイルをダブルクリックして実行します． 5. 「ユーザーアカウント制御」 ダイアログボックスが表示された場合には， 「はい」 をクリックします． 6. 右のダイアログが表示されるので， 「次へ」 をクリックします． 7. ドライバーのインストールが行われ， 右のダイアログが表示される ので， 「完了」 をクリックしてドライバのインストールを終了します． 8. USB シリアルケーブルを PC の USB 端子へ挿入します (p.8 参照 )． 自動的に認識されます．インストール後の確認
1. 「スタート」 ボタンをクリックし，「コンピュータ」 を右クリッ クして 「プロパティ」 を選択します． 2. ダイアログ左上にある 「デバイスマネージャ」 をクリッ クします． ユーザーアカウント制御画面が出たら 「続行」 をクリッ クします． 3. 「ポート （COM と LPT）」 をダブルクリックします． 4. 「Prolific USB-to-Serial Comm Port （COM （ 番 号 ））」が表示されていれば正常に動作しています．
5. WiRES- Ⅱプログラムソフトの 「File」 → 「Property」 → 「General settings」 の 「COM Port No.」 の 設 定 値 を確認し， 番号が違う場合はデバイスマネージャーの COM ポート番号と同じ番号を WiRES- Ⅱプログラム側に 設定してください．
ドライバのインストール （Windows Vista
®の場合）
USB シリアルケーブルを使用するには， ドライバーのインストールが必要です． ◎ USB シリアルケーブルはパソコンから抜いてください． ◎ Administrator （管理者） 権限を持つユーザーでログインしておきます．手 順
1. パソコンの電源を入れ， システムを起動させてください． 2. CD ドライブに同梱されている CD を入れます． 3. USB シリアルケーブルがパソコンの USB ポートに接続されていないことを確認します． 4. CD 内の PL2303 フォルダにある 「PL2303_Prolific_DriverInstaller_v130.exe」 ファイルをダブルクリックして実行します． 5. 「ユーザーアカウント制御」 ダイアログが表示された場合には， 「許可」 をクリックします． 6. 右のダイアログが表示されるので， 「次へ」 をクリックします． 7. ドライバーのインストールが行われ， 右のダイアログが表示される ので， 「完了」 をクリックしてドライバのインストールを終了します． 8. USB シリアルケーブルを PC の USB 端子へ挿入します (p.8 参照 )． 自動的に認識されます．インストール後の確認
1. 「スタート」 ボタンをクリックし，「コンピュータ」 を右クリッ クして 「プロパティ」 を選択します． 2. ダイアログ左上にある 「デバイスマネージャ」 をクリッ クします． ユーザーアカウント制御画面が出たら 「続行」 をクリッ クします． 3. 「ポート （COM と LPT）」 をダブルクリックします． 4. 「Prolific USB-to-Serial Comm Port （COM （番号））」 が表示されていれば正常に動作しています．5. WiRES- Ⅱプログラムソフトの 「File」 → 「Property」 → 「General settings」 の 「COM Port No.」 の 設 定 値 を確認し， 番号が違う場合はデバイスマネージャーの COM ポート番号と同じ番号を WiRES- Ⅱプログラム側 に設定してください．
ドライバのインストール (
Windows
®XP の場合
)
USB シリアルケーブルを使用するには， ドライバーのインストールが必要です． ◎ USB シリアルケーブルはパソコンから抜いてください． ◎ Administrator （管理者） 権限を持つユーザーでログインしておきます．手 順
1. パソコンの電源を入れ， システムを起動させてください． 2. CD ドライブに同梱されている CD を入れます． 3. USB シリアルケーブルがパソコンの USB ポートに接続されていないことを確認します． 4. CD 内の PL2303 フォルダにある 「PL2303_Prolific_DriverInstaller_v130.exe」 ファイルをダブルクリックして実行します． 5. 右のダイアログが表示されるので， 「次へ」 をクリックします． 6. ドライバーのインストールが行われ， 右のダイアログが表示されるの で， 「完了」 をクリックしてドライバのインストールを終了します． 7. USB シリアルケーブルを PC の USB 端子へ挿入します (p.8 参照 )． 自動的に認識されます．インストール後の確認
1. 「スタート」 ボタンをクリックし， 「マイコンピュータ」 を右クリッ クして 「プロパティ」 を選択します． 2. 「ハードウエア」 タブをクリックし，「デバイスマネージャ」 をクリッ クします． 3. 「ポート （COM と LPT）」 をダブルクリックします． 4. 「Prolific USB-to-Serial Comm Port （COM （番号））」 が表示 されていれば正常に動作しています．5. WiRES- Ⅱプログラムソフトの 「File」 → 「Property」 → 「General settings」 の 「COM Port No.」 の設定値を確認し， 番号が 違う場合はデバイスマネージャーの COM ポート番号と同じ番 号を WiRES- Ⅱプログラム側に設定してください．
ドライバのインストール （
Windows
®2000 SP4 以降の場合
）
USB シリアルケーブルを使用するには， ドライバーのインストールが必要です． ◎ USB シリアルケーブルはパソコンから抜いてください． ◎ Administrator （管理者） 権限を持つユーザーでログインしておきます．手 順
1. パソコンの電源を入れ， システムを起動させてください． 2. CD ドライブに同梱されている CD を入れます． 3. USB シリアルケーブルがパソコンの USB ポートに接続されていないことを確認します． 4. CD 内の PL2303 フォルダにある 「PL2303_Prolific_DriverInstaller_v130.exe」 ファイルをダブルクリックして実行します． 5. 右のダイアログが表示されるので， 「次へ」 をクリックします． 6. ドライバーのインストールが行われ， 右のダイアログが表示されるので， 「完了」 をクリックしてドライバのインストールを終了します． 7. USB シリアルケーブルを PC の USB 端子へ挿入します (p.8 参照 )． 自動的に認識されます．インストール後の確認
1. デスクトップにある「マイコンピュータ」を右クリックして「プロパティ」 を選択します． 2. 「ハードウエア」 タブをクリックし， 「デバイスマネージャ」 をクリック します． 3. 「ポート （COM と LPT）」 をダブルクリックします．4. 「Prolific USB-to-Serial Comm Port （COM （番号））」 が表示さ れていれば正常に動作しています．
5. WiRES- Ⅱプログラムソフトの 「File」 → 「Property」 → 「General settings」 の 「COM Port No.」 で確認し， 番号が違う場合はデ バイスマネージャーの COM ポート番号と同じ番号を WiRES- Ⅱプ ログラム側に設定してください．
インストールに失敗した場合
下記のような操作をすると， インストールに失敗する可能性があります． ◎ 初回のインストール画面で， インストールをキャンセルしてしまった． ◎ CD からのインストールを行う前に USB シリアルケーブルを挿入してしまった． インストールに失敗した場合は，各 OS 毎の 「インストール後の確認」 項の記載方法で 「デバイスマネージャ」 を呼び出し，「！」 や 「？」 となっているデバイスを削除し， 「ドライバーのインストール」 を参照して， もう一度インストールをやり直してください．アンインストール
ドライバーを削除したい場合は， 下記の手順で行ってください （下図画面説明は Windows® 7）． 1. USB シリアルケーブルをパソコンから外してください．
2. Windows® 7 または Windows Vista®の場合は 「スタート」 → 「コントロールパネル」 → 「プログラムアンインストール」 をクリッ クしてください． Windows® XP の場合は 「スタート」 → 「コントロールパネル」 → 「プログラムの追加と削除」 をクリックしてください． Windows® 2000 の場合は 「スタート」 → 「設定」 → 「コントロールパネル」 → 「アプリケーションの追加と削除」 をクリックし てください． 3. 右のダイアログが表示されるので 「削除」 を選択し，「次へ」 をクリックしてください． 4. 「はい」 をクリックしてください． 5. アンインストールが行われ右のダイアログが表示されるの で， 「完了」 をクリックするとアンインストールは終了します． 3. 削除したいプログラムを選択し，「ア ンインストール」 をクリックします． Windows® XP と Windows® 2000 の場合は， 「変更と削除」 をクリッ クします．
周辺機器の接続
インストールが完了したらパソコンと HRI-100 を USB シリアルケーブルで接続します． その際， 指定される接続ポート （COM ポート） の番号を確認してください． 確認方法は， 「ドライバのインストール」 の 「インストール後の確認」 で行います． インターネット回線へ 直流 12V 電流容量 500mA の外部電源 または オプションの AC アダプター NC-72A または NC-86A パケット通信のボーレートは， “1200bps” に設定します． HRI-100 付属の USB シリアルケーブル HRI-100 付属の RS-232C ケーブル HRI-100 付属の DATA 端子ケーブル HRI-100 付属の オーディオケーブル HRI-100 FM トランシーバー DC 電源へ PC
