8.1 給湯システム概要

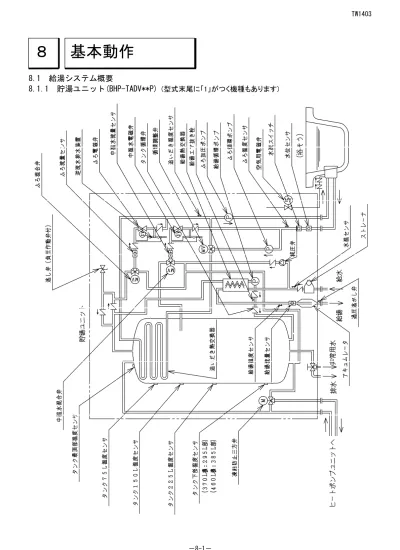

8.1.1 貯湯ユニット(BHP-TADV**P)
(型式末尾に「1」がつく機種もあります)8.2 動作概要
(型式末尾に「1」がつく機種もあります)8.2.1 給湯動作
BHP-F(V)**PD 型:給湯は、給水を給湯熱交換器でタンク内の湯と熱交換させて行います。給湯センサが流量を 検知したら給湯循環ポンプが動作し、給湯温度センサ値が設定温度となるように給湯循環ポ ンプの循環量を調整します。 BHP-F**PU 型 :給湯は、タンク内の湯と給水を給湯混合弁で所定の温度に混合します。 <BHP-F(V)**PD 型> <BHP-F**PU 型>8.2.2 湯はり動作
＜BHP-FD**PD 型＞
・倍速湯はりは、タンク内の湯と給水を中温水混合弁とふろ混合弁の両方の混合弁で所定の温度に混合し、 中温水電磁弁とふろ電磁弁の両方の電磁弁を開き、浴そうへ送ります。 ・湯はりは、タンク内の湯と給水を中温水混合弁またはふろ混合弁で所定の温度に混合し、中温水電磁弁 またはふろ電磁弁を開き、浴そうへ送ります。 < BHP-FV**PD 型>＜BHP-F**PD 型、BHP-F**PU 型＞
湯はりは、タンク内の湯と給水をふろ混合弁で所定の温度に混合し、ふろ電磁弁を開き浴そうへ送ります。 < BHP-F**PD 型>
8.2.3 追いだき動作
追いだきは、浴そう内の湯をふろ循環ポンプで、タンク上部の追いだき熱交換器に送り、タンク上部の熱で加 熱して行います。
< BHP-F**PD 型>
8.2.4 快泡浴動作＜BHP-FV**PD のみ＞
快泡浴は、空気用電磁弁から空気を取り入れる快泡浴用ふろ循環アダプター（別売）を付けると吹き出す噴流 と、はじける気泡を浴そうに送ります。
< BHP-FV**PD 型>
8.3 沸き上げ制御
8.3.1 沸き上げ設定の概要
沸き上げ設定はリモコンの【メニュー】画面の【沸き上げ設定】で設定します。（台所リモコン、ふろリモコン のどちらでも操作可能です。）■ 電力契約モード番号と時間帯概要
(2015 年 9 月現在) ・グラフの上の数字は時間を表しています。契約している電力制度の内容は、各電力会社にお問合せください。 ・Aゾーン、Bゾーン、Cゾーンの用語は説明のために付加したもので、各電力会社の定める用語ではありません。8.3.2 沸き上げ動作タイムチャート
23:00 7:00 10:00 17:00 23:00
沸き上げ
設定
湯切れ
防止設定
節約設定
深夜時間帯
(Aゾーン)
朝晩時間帯
(Bゾーン)
昼間時間帯
(Cゾーン)
朝晩時間帯
(Bゾーン)
おまかせ 節約
おまかせ 多め
切
しない
沸き上げ
運転なし
沸き上げ
運転なし
沸き上げ
運転なし
入
しない
入
設定あり
：朝7時に沸き上がるように沸き上げ開始時間を遅らせます。 (ピークシフト運転) ：朝晩時間帯、昼間時間帯に自動的に沸き上げをします。8.3.3 通電制御機能
各タンク温度センサ、沸き上げ温度により沸き上げに必要な沸き上げ運転時間を検出し、深夜時間の後半に沸 き上げ運転開始をシフトします。 沸き上げ後の放熱ロスが少なくなり経済的です。また、電力料金の割引制度の適用を受けますので、さらに電 力料金がお安くなります。日立の通電制御の特徴
（1）各タンク温度センサの温度を読み取ることにより、残湯熱量を加味した演算です。 （2）深夜時間の開始から沸き上げ運転開始までの間に各温度センサが温度変化を検知した場合、シフト時間の 再計算を行います。 （3）シフト中に0.5秒以上の停電があった場合、再通電時はシフト動作を強制的にキャンセルします。 設定時刻から、 翌朝 B ゾーン開始ま で沸き上げ運転なし8.3.5 沸き上げ運転フロー
8.3.5.1 沸き上げ開始と終了条件
T1 ：タンク上部温度(560L機：120L、460L機、370L機：75L） T2 ：タンク部温度(560L機：240L、460L機、370L機：150L） T3 ：タンク部温度(560L機：360L、460L機、370L機：225L） T4 ：タンク下部温度（560L機：480L、460L機：385L、370L機：295L） Twi ：水温 Thw ：入水温度(ヒートポンプユニット側水熱交換器入口温度) Tp ：目標沸き上げ温度 ＜通常沸き上げ＞ 運転 モード 沸き上げ 温度 時間帯 沸き上げ運転開始条件 沸き上げ運転終了条件 お ま か せ 多 め 約70～90℃ 深夜時間帯 (Aゾーン) 深夜沸き上げ (通電制御) ①残シフト時間=0 and ②Thw≦60℃ ①T3≧Tp-10℃ and T4≧Tp-20℃ and Thw ≧Tp-30℃ ②Thw≧70℃（Tp≧70℃） Thw≧50℃（Tp＜70℃） ③7:00(8:00)となったとき 深夜沸き上げ 終了後 ①T4＜Tp-30℃ and ②Thw≦60℃ 深夜時間以外 (Bゾーン) ①｢湯切れ防止｣設定有 and ②必要沸き上げ量有 and ③T3＜Twi+25℃ ①T4≧Tp-25℃ and Thw≧Twi+α α＝8～20℃(水温によっ て異なる) ②Thw≧70℃（Tp≧70℃） Thw≧50℃（Tp＜70℃） ③必要沸き上げ湯量＝0 節 約 約65～90℃ 深夜時間帯 (Aゾーン) 深夜沸き上げ (通電制御) ①残シフト時間=0 and ②Thw≦60℃ ①T3≧Tp-10℃ and T4≧Tp-20℃ and Thw≧Tp-30℃ ②Thw≧70℃（Tp≧70℃） Thw≧50℃（Tp＜70℃） ③7:00(8:00)となったとき 深夜沸き上げ 終了後 ①T3＜沸き上がり時の T3-5℃ ②T4＜沸き上がり時の T4-5℃ 深夜時間以外 (Bゾーン) ①｢湯切れ防止｣設定有 and ②必要沸き上げ量有 and ③T3＜Twi+25℃ ①T4≧Tp-25℃ and Thw≧Twi+α α＝8～20℃(水温によっ て異なる) ②Thw≧70℃（Tp≧70℃） Thw≧50℃（Tp＜70℃） ③必要沸き上げ湯量＝0 ※特に記載がない場合、複数条件は or＜その他の沸き上げ＞ モード 運転 モード 沸き上げ 温度 沸き上げ運転開始条件 沸き上げ運転終了条件 備考 沸き増し おまかせ 節約 おまかせ 多め 約90℃ ② 沸き増し｣が設定された and ②T4≦60℃ ①T4≧Tp-25℃ and Thw≧Twi+α α＝8～20℃(水温によ って異なる) and T3≧Tp-10℃ ②Thw≧70℃（Tp≧70℃） Thw≧50℃（Tp＜70℃） 湯切れ 防止 (少量) おまかせ 多め ・Tp≦75℃時 約70～75℃ 深夜時間帯の 沸き上げ温度 ・Tp≦75℃時 ①｢湯切れ防止 少量｣設定有 and ②T1＜Tp-25℃ or T1＜46℃ ・Tp＞75℃時 ①｢湯切れ防止 少量｣設定有 and ②T2＜Tp-25℃ or T2＜46℃ ・Tp≦75℃時 ①T1≧Tp-15℃ ・Tp＞75℃時 ①T1≧Tp-10℃ and ②T2≧Tp-15℃ ・沸き増し設定 を優先 ・Tp＞75℃時 約90℃ おまかせ 節約 約65～90℃ 深夜時間帯の 沸き上げ温度 全て 約90℃ ①｢湯切防止 少量｣設定有 and ②ふろ自動、追いだき動作開始時 T3≦70℃ ③浴そう温度確認時の ふろ温度センサ値≦25℃ ①ふろ自動、追いだき動 作中の場合 T3≧75℃ ②ふろ自動、追いだき動 作終了後の場合 T1≧75℃ ・ふろ自動、残 り湯からの湯 はり、追いだ き動作時のみ 動作 湯切れ 防止 (全量) おまかせ 多め ・Tp≦75℃時 約70～75℃ 深夜時間帯の 沸き上げ温度 ①｢湯切れ防止 全量｣設定有 and ②T4＜Twi+25℃ ①T4≧Tp-25℃ and T5≧Twi+α α＝8～20℃(水温によ って異なる) ②Thw≧70℃（Tp≧70℃） Thw≧50℃（Tp＜70℃） ・沸き増し設定 を優先 ・Tp＞75℃時 約90℃ おまかせ 節約 約65～90℃ 深夜時間帯の 沸き上げ温度 全て 約90℃ ①｢湯切れ防止 全量｣設定有 and ②ふろ自動、追いだき動作開始時 T3≦70℃ ③浴そう温度確認時の ふろ温度センサ値≦25℃ ①ふろ自動、追いだき動 作中の場合 T3≧75℃ ②ふろ自動、追いだき動 作終了後の場合 T1≧75℃ ・ふろ自動、残 り湯からの湯 はり、追いだ き動作時のみ 動作 ※特に記載がない場合、複数条件は or
8.3.5.3 湯切れ防止制御フロー
8.3.5.4 手動沸き増し制御フロー
※1、※2 沸き上げ開始温度、終了温度は 8.3.5.1 を参照ください。 ※1、※2 沸き上げ開始温度、終了温度は 8.3.5.1 を参照ください。8.3.6 貯湯量表示
表 示 タンク内の温度の めやす 表示制御 表示増加条件 表示減少条件 下部(タンク容量－75L)は 約 40℃以上 ― (タンク容量-75L)部＜40℃ タンク 225L(360L)は 約 48℃以上 (タンク容量-75L)部≧40℃ タンク 225L 部(360L)＜48℃ タンク 150L(240L)は 約 47℃以上 タンク 225L 部(360L)≧48℃ タンク 150L 部(240L)＜47℃ タンク 75L(120L)は 約 45℃以上 タンク 150L 部(240L)≧47℃ タンク 75Ｌ部(120L) ＜45℃ 最頂部 20L は 約 55℃以上 タンク 75Ｌ部(120L)≧45℃ タンク最頂部 20L ＜55℃ 最頂部 20L は 約 40℃以上 タンク最頂部 20L≧55℃ タンク最頂部 20L ＜40℃ 貯湯タンク内すべて 約 40℃未満 タンク最頂部 20L≧40℃ ― （ ）内の数値は560L機を示す。 ●残湯量表示と貯湯ユニット内の湯量イメージ ●型式とタンク容量 ●目盛が全て表示されている場合でも、「湯切れ防止」を設定していると「沸き上げ」する場合があります。 ●目盛は約 45℃以上のお湯の量を表示しています。 目盛が出ていても給湯温度の設定が高い（たとえば 48℃）場合は、その設定より低い温度（たとえば 46℃）のお湯が出ま す。 ●7 時～23 時で目盛が 1 目盛点灯から点滅に変わるとき、「タンクのお湯が少なくなりました」の音声でお知らせします。そ の後の使用量に応じて「タンク沸き増し」を行ってください。 ●深夜時間帯の沸き上げ運転中にお湯を使用した場合、満タンまで沸き上げができない場合がありますが、異常ではありませ 型式 タンク容量 BHP-F56PD BHP-F56PU(K)(1) 560L BHP-FV46PD BHP-F46PD(K)(1) BHP-F46PU(K)(1) 460L BHP-FV37PD BHP-F37PD(K)(1) BHP-F37PU(K)(1) 370L8.3.7 動作停止内容
項目 内容 発声・表示条件 発声内容 表示内容 1 湯はり温度低温異常 （湯はり中） ふろ混合弁湯側全開 且つ ふろ温度＜ふろ設定温度－１０℃ を１２０秒間検知 湯はりをするためのタ ンクのお湯が足りませ ん。タンク沸き増しボタ ンを押してください。 － (表示なし) 2 タンク熱量不足警告 （湯はり開始時） タンク上部(７５Ｌ)温度＜ ふろ設定温度＋５℃ 湯はりをするためのタ ンクのお湯が足りませ ん。タンク沸き増しボタ ンを押してください。 3 熱量不足警告 (追いだき中) ふろ温度が５分間で０．５℃以上 上昇しない タンクのお湯の温度が 低いため追いだきがで きません。タンク沸き増 しボタンを押してくだ さい。 － (表示なし) 4 タンク熱量不足警告 （追いだき開始時） タンク上部(７５Ｌ)温度＜ ふろ設定温度＋５℃ タンクのお湯の温度が 低いため追いだきがで きません。タンク沸き増 しボタンを押してくだ さい。 5 タンク熱量不足警告 （たし湯開始時） （たし湯中） タンク最頂部温度＜ ふろ設定温度＋５℃ たし湯をするためのタ ンクのお湯が足りませ ん。タンク沸き増しボタ ンを押してください。 6 タンク熱量不足警告 （高温さし湯開始時） （高温さし湯中） タンク最頂部温度＜５５℃ 高温さし湯をするため のタンクのお湯が足り ません。タンク沸き増し ボタンを押してくださ い。 7 (BHP-F(V) **PD 型 のみ) 給 湯 熱 交 換 器 能 力 不 足警告（給湯時） 給湯循環ポンプ回転数が上限値 且つ 給湯温度＜給湯設定温度－５℃ を３０秒連続検知 タンクのお湯が少なく なりました。 （A ゾーンを除く）8.4 ふろ機能
8.4.1 ふろ機能タイムチャート
図8.3～8.7は各機能の動作タイムチャートを示します。 部は、湯─注湯中、ふろ循環ポンプ・ふろ加圧ポンプ─動作中、水流スイッチ・ふろ温度センサ・水 位センサ入力データ有効状態を示します。 図8.4 倍速湯はり時のタイムチャート（TADV型） 図8.3 通常湯はり時のタイムチャート図8.7 追いだき時のタイムチャート 図8.6 高速湯はり時のタイムチャート（TA型）
8.4.2 ふろ機能動作フロー
8.4.2.6 洗浄
8.4.2.7 eco省エネ保温「ON」時 浴そう温度チェック時間算出フロー
eco 省エネ保温「ON」は、ふろ自動運転中に浴そうの温度が 1deg 低下する時間（Tm1）を学習し、その時間(Tm1) ごとに「浴そう温度チェック」を行います。「浴そう温度チェック」時の浴そうの温度低下が 2deg 以上となった 場合は、15 分にリセットされ、再度学習を行います。
学習値(Tm1)が記憶されている場合、ふろ自動運転開始から Tm1 の間隔で「浴そう温度チェック」を行います。 なお、ふろ自動運転中に手動で｢追いだき｣｢たし湯｣｢高温さし湯｣を行った場合、｢水位｣や｢ふろ温度｣の設定の変 更を行った場合は、インターバル時間をリセットし、再度学習を行います。
8.5 凍結防止運転
低外気温時、製品内の部品、配管、現地ふろ配管の凍結を防止するために、次の凍結防止運転が動作します。 （1） ふろ循環配管側 （2） 給湯熱交換器熱源側（BHP-F(V)**PD(1)のみ） 以下にそれぞれの運転動作フローを示します。8.5.1 ふろ循環配管側凍結防止運転
＜一般地仕様＞
(参考) 一般地仕様の外気温度セン サは、ヒートポンプユニッ ト側のセンサを使用。 2 48.5.2 給湯熱交換器熱源側凍結防止運転 ＜BHP-F(V)**PD(K)(1)のみ＞
8.5.3 タンク使用休止中の凍結防止運転
リモコンでタンクの使用休止設定が可能です(深夜時間帯の沸き上げ運転を休止)。しかし、休止中に下記の 条件を満たすと、貯湯ユニットの凍結を防止するために、深夜時間帯に沸き上げ運転を行います。 T1 ：タンク上部温度(560L機：120L、460L機、370L機：75L） T2 ：タンク部温度(560L機：240L、460L機、370L機：150L） T3 ：タンク部温度(560L機：360L、460L機、370L機：225L） T4 ：タンク下部温度(560L機：480L、460L機：385L、370L機：295L） Thw：入水温度(ヒートポンプユニット側水熱交換器入口温度) Thhw：出水温度（ヒートポンプユニット側水熱交換器出口温度) Tp：目標沸き上げ温度 沸き上げ温度 時間帯 沸き上げ運転開始条件 沸き上げ運転終了条件 約85℃ ※微調整モードの設定に関係なく 約85℃で沸き上げ 深夜 時間帯 ①HP側外気温度＜1℃ and ②T1≦65℃and T2≦65℃ and ①T3≧Tp-10℃and T4≧Tp-20℃and Thw≧Tp-30℃ ②Thw≧70℃（Tp≧70℃）8.5.4 ヒートポンプユニットの凍結防止運転
貯湯ユニットとヒートポンプユニットの連絡配管及びヒートポンプユニットの凍結を防止するために、下記条件 を満たすと、深夜時間帯に関係なく運転を行います。 *Thw：水熱交換器入口温度(ヒートポンプユニット側) Thhw：水熱交換器出口温度(ヒートポンプユニット側) 凍結防止運転内容 運転開始条件 運転終了条件 (1)ヒートポンプユニットの 循環ポンプのみを運転 ①HP側外気温度＜3℃ and ②Thw＞3℃ ①HP側外気温度≧6℃ or ②Thw≦3℃ ※②を満たした場合、沸き上げ による凍結防止運転を開始 (2)ヒートポンプユニットの 沸き上げ運転 ①HP側外気温度＜3℃ and ②Thw≦3℃ ①Thhw≧60℃ and Thw≧30℃ or ②連続16分沸き上げ8.6 シャワーアラーム 制御フロー
シャワー(浴室)や蛇口(台所)などでお湯を使用したときに、あらかじめ設定した連続使用時間を超えると、 ３段階のアラームでお知らせする機能で、使用途中からリモコンの画面をシャワーアラーム画面へ自動的に 切り替え、湯の連続使用時間および使用量を表示します。
8.7 ヒートポンプ動作概要
8.7.1 初期化動作および運転
ヒートポンプへの電源通電後，下記のように初期化動作を行い，通常運転に移行します。 運転制御タイムチャート8.7.2 通常運転制御
沸上げ温度制御 (コンプレッサ，膨張弁制御) (1)コンプレッサ制御 コンプレッサは，沸上げ温度と目標沸上げ温度が同一となるように，回転数制御を行います。 ・沸上げ温度が目標より高い場合，コンプレッサの回転数を下げ，加熱量を小さくします。 ・沸上げ温度が目標より低い場合，コンプレッサの回転数を上げ，加熱量を大きくします。 ・通常運転時の制御範囲は，1000min-1～4500min-1になります。 ＜7.5kWモード/6.0kWモードと4.5kWモードの切り替えについて＞ コンプレッ サ 膨張弁 給水ポンプ ファンモータ ＨＰ通電 全閉 ＯＦＦ 運転待機 起動条件成立 初期化 制御 通常制御 制御 ＯＦＦ ＯＦＦ 制御 制御 停止条件成立 6.0kW モード 4.5kW モード 平均 給水温 (℃) 20℃ 循環ポンプ 7.5kW モード 4.5kW モード 平均 給水温 (℃) 20℃(2)膨張弁制御 膨張弁は，沸上げ運転を効率よく行うため，コンプレッサの温度が目標の温度になるように制御を行いま す。 目標とする温度は，沸上げ目標温度，給水温度，外気温度などから演算して算出します。 電源投入時および運転停止後に通電状態で１時間運転が行われない場合，初期化(イニシャル処理)をする ため全閉方向に動作します。 ・コンプレッサの温度が目標温度より高い場合，膨張弁は開く方向に動作します。 ・コンプレッサの温度が目標温度より低い場合，膨張弁は閉じる方向に動作します。 ・電源投入後や運転停止後の運転待機状態は，全閉になります。 (3)循環ポンプ制御 循環ポンプは，目標とする加熱能力，沸上げ目標温度，給水温度などから目標流量を演算して算出し，循 環流量がこの目標流量になるようにフィードバッグ制御を行います。 ・循環流量が目標流量より大きい場合，循環ポンプの回転数を下げる方向に動作します。 ・循環流量が目標流量より小さい場合，循環ポンプの回転数を上げる方向に動作します。 ・沸き上げ終了後、しばらくは運転を継続します。 (4)ファンモータ制御 ファンモータは，コンプレッサの回転数と外気温度から決定される目標回転数になるように，回転数フィー ドバック制御をいます。
8.7.3 除霜制御
低外気温度時，空気－冷媒熱交換器(蒸発器)が凍結した場合，加熱能力を回復するために除霜制御を行います。 除霜制御では，ファンモータを停止，循環ポンプを一定速度運転，膨張弁を全開にして，コンプレッサで圧縮 した高温高圧の冷媒を空気－冷媒熱交換器(蒸発器)に流すことで，熱交換器を暖めます。 空気－冷媒熱交換器（蒸発器)の温度が所定の温度以下に低下すると，除霜運転を開始します。 ・除霜運転は最長12分間行います。 ・空気－冷媒熱交換器(蒸発器)の温度が所定の温度以上になると，除霜運転を終了し，復帰運転を経て通常運 転に戻ります。 除霜制御タイムチャート コンプレッ サ 膨張弁 給水ポンプ ファンモータ 全閉 ＯＦＦ 除霜開始条件成立 通常運転 準備運転(1分) 制御 復帰運転(1分) 制御 ＯＦＦ ＯＦＦ 制御 制御 除霜終了条件成立 除霜運転 制御 通常運転 全開 制御 制御 制御 一定速度運転 循環ポンプ8.7.4 外気温度保護特性
外気温が高いとき、機器を保護するため沸き上げ制御は下記の動作となります。 加熱能力 上限沸き上げ温度 BHP-HA75P BHP-HAV60P BHP-HAD60P BHP-HA60P BHP-HAV45P BHP-HAD45P BHP-HA45P BHP-HA75PK BHP-HA60PK BHP-HA45PK8.8 停電・再通電時の挙動
停電時間 再通電時挙動内容 正常復帰方法 夜 間 時 間 帯 に 停 電 が あ っ た 場 合 瞬停 （0.1秒以内） ・通常運転（停電前動作を継続） 不要 0.1秒～約48時間 ・時刻更新表示は通常通り行う ・深夜時間帯に再通電した場合は沸き上げ運 転は即開始し、ピークシフトはしない ・ふろ湯はり運転中、自動運転中の場合、解除 される ・ふろ湯はり運転中、自動運転中 の停電の場合には、再設定する 約48時間以上 ・時刻更新表示していく ・不定な時刻が深夜時間帯の場合は沸き上げ 運転は即開始し、ピークシフトはしない ・ふろ湯はり運転中、自動運転中の場合、解除 される ・現在時刻を確認し、時刻に異常 があれば再設定する 昼 間 時 間 帯 に 停 電 が あ っ た 場 合 瞬停 （0.1秒以内） ・通常運転（停電前動作を継続） 不要 0.1秒～約48時間 ・深夜時間帯に再通電した場合は、沸き上げ 運転は即開始し、ピークシフトはしない ・時刻更新表示は通常通り行う ・ふろ湯はり運転中、自動運転中の場合、解除 される ・ふろ湯はり運転中、自動運転中 の停電の場合には、再設定する 約48時間以上 ・不定な時間が深夜時間帯の場合は、沸き上 げ運転は即開始し、ピークシフトはしない ・時刻更新表示していく・ふろ湯はり運転中、自動運転中の場
合、解除される
・現在時刻を確認し、時刻に異常 があれば再設定する ・ 停電中は給湯、ふろ機能共に使用できません。8.9 リモコン
8.9.1 リモコン外観
(1) 台所リモコン（サブリモコン） (2) ふろリモコン (注)サブリモコンには、通話ボタンが ありません。 通話ボタンのところに[eco]節約 サポートボタンがあります。 (注)BHP-FV**PD 型のリモコンには、 快泡浴ボタンがあります。8.9.2 出荷時リモコン設定
＜BHP-F**PD型、BHP-F**PU型＞
(1) ボタン操作部 リモコン機能（ボタン操作部） 機 能 内 容 備 考 操作対応リモコン 台 所 ふ ろ ふろ自動 1．1 回押し 湯はりを開始し、設定温度・水量に て湯はり(高速湯はり)を行う 2．3 秒以上長押し 半身浴モードの湯はりを行う ボタン部ランプ点灯 ● ● 通話 30 秒間、台所 ふろリモコン間にて 会話が出来る ボタン上部ランプ点灯 ▲ ● 追いだき ふろ湯温の上昇 自動停止、ボタン上部ランプ点灯 （ふろのみ） ● ● タンク沸き増し 貯湯ユニットのお湯を沸かします 自動停止、 ボタン部ランプ点灯（台所のみ） ● ● たし湯 20Lのたし湯を行う 自動停止、 ― ● おしえて 現在の設定状態などを説明する ボタンを押すとリモコンの設定内容な どをおしらせする ● ● 〔eco〕 節約サポート 〔eco〕節約サポートメニューの 設定 eco省ｴﾈ保温、入浴検知追いだき、沸き 増し節約、お好み量沸き増し、使用湯量 目安/残湯量目安、おすすめ設定、エコ シャワーアラーム設定、上手な使いかた ● ● 給湯温度 ▲，▼ 給湯温度の設定を行う ― ● ● メニュー メニュー設定画面に切り替える メニュー内容(台所/ふろ共通) ふろ設定 タンク設定 リモコン設定 その他設定 ● ● さし水 15Lのさし水を行う 自動停止 ― ● 高温さし湯 (3秒長押し) 25Lのさし湯（約55℃のお湯）を行う <BHP-FV**PD型> 自動停止 ― ● 20Lのさし湯（約60℃のお湯）を行う <BHP-F**PD型、F**PU型> ふろ温度 ふろ温度の設定を行う ― ● ● 水位 水位の設定を行う ― ● ● ▲，▼ メニューの選択、時間/時刻などの 設定を行う ― ● ● 決定 1.通常 メニュー内容の決定 ― ● ● 2．3 秒長押し チャイルドロックの ON/OFF ・ふろリモコンのボタン操作を無 効にする ・【通話】、【おしえて】は使用可 ・「浴室優先」は強制解除 ● ― 戻る 1.通常 メニュー設定画面を 1 つ前に戻す ― ● ● 2.3 秒長押し
＜台所/ふろ共通＞ メニュー項目 設定項目／内容 備 考 ふろ設定 ふろ保温設定 湯はり完了後に自動で行う保温運 転の運転時間の設定 保温運転を「温度と水位」または「温 度のみ」のいずれかを設定 保温運転の運転時間は、30分単位 で最大6時間まで設定可能 ふろ予約設定 湯はり完了時刻を設定、予約 ふろ予約は、実行されると解除 使用の都度、設定必要 倍速湯はり設定 <BHP-FV**PD 型> 倍速湯はり機能の設定 標準湯はり／倍速湯はり を選択 高速湯はり設定 <BHP-F**PD 型 、 F**PU 型> 高速湯はり機能の設定 標準湯はり／高速湯はり を選択 循環洗浄実行 ふろ配管の洗浄を実施 残り湯をふろ循環アダプターの上端 より上に5cm以上残しておく （詳細は取扱説明書による） 沸き上げ設定 おもに深夜時間帯に沸き上げるお湯 の量を設定 運転モード ・おまかせ 多め ・おまかせ 節約 タンク設定 湯切れ防止/ 節約設定 自動で沸き増しをする・しないの設定/ 「湯切れ防止」を動作させない時間帯 の設定 湯切れ防止：切/少量/全量 節約設定：しない/手動/おまかせ 使用休止予約設定 沸き上げを休止する日にちの設定 1日～31日間設定可能 音声ガイド設定・ 音量設定 音声ガイドのモードを設定 しんせつ／標準／切 を選択 リモコン設定 音声ガイド設定・ 音量設定 通話機能設定 音声ガイド・操作音量を設定 通話時の音量を設定 通話方法の設定 通話方法 ・ハンズフリー ・プレストーク バックライト設定 バックライトの点灯時間の設定 30秒／1分／10分／20分／30分／ 切 を選択 電力契約設定 電力契約の種類を設定 その他設定 一括設定 <BHP-FV**PD 型> 湯はり完了音、自動洗浄設定、循環 洗浄時期表示設定、電力契約設定、 沸き上げ設定、湯切れ防止設定、節 約設定、ふろ保温時間設定、音声ガイ ド設定、ガイド・操作音量設定、日付 設定、時刻設定をメニュー方式で一括 設定 一括設定 <BHP-F**PD 型 、 F**PU 型> 湯はり完了音、自動洗浄設定、循環 洗浄時期表示設定、快泡浴時間設 定、快泡浴設定、追いだき設定、電力 契約設定、沸き上げ設定、湯切れ防 止設定、節約設定、ふろ保温時間設 定、音声ガイド設定、ガイド・操作音量 設定、日付設定、時刻設定をメニュー 方式で一括設定 出荷時設定 各設定を製品出荷時の状態に設定
(1) 台所リモコンボタン操作部(示したボタン以外の使いかたは、ふろリモコンと同じです。)
(2) ふろリモコンボタン操作部(示したボタン以外の使いかたは、台所リモコンと同じです。)
＜標準画面＞ ＜「おしえて」ボタン操作時の画面＞ ふろ予約中 給湯温度 50℃、55℃、60℃設定時 ふろ湯はり運転中（通常） 高速湯はり運転中 自動洗浄中
①
⑥
③
⑤
④
⑧
⑦
⑨
⑫
⑪
⑩
②
現在の設定を表示します。 品 番 表示内容 機 能 ① 時刻表示 現在時刻を表示 点検表示を表示 ② 浴室優先表示 浴室優先設定中に表示 ③ チャイルドロック表示 チャイルドロック設定中に表示 ④ 〔eco〕設定表示 eco省エネ保温設定中に表示 ⑤ ふろ設定温度表示 ふろ湯はり設定温度を表示 ⑥ 給湯温度表示 給湯設定温度を表示 給湯温度設定50℃、55℃、60℃設定 時に「高温注意」を表示 ⑦ 給湯中表示 給湯動作中にのみアニメーション表示 ⑧ タンク残湯量表示 タンク残湯量の目安を表示 ⑨ 浴そう残湯表示 「自動湯はり」中は湯はり中をアニメー ション表示 「保温」中は を表示 「保温」終了から浴そうの排水まで（浴 そうに残湯あり） を表示 ⑩ ふろ機能運転表示・ 凍結防止表示 ふろ湯はり時「湯はり中」表示 高速湯はり時：「高速湯はり中」表示 保温時：「保温あと*：**」表示 （*：**は残り時間を示す） たし湯時：「たし湯中」表示 追いだき時：「追いだき中」表示 さし水時：「さし水中」表示 高温さし湯時：「高温さし湯中」表示 ふろ予約時：「ふろ予約」表示 半身浴時：「半身浴中」表示 快泡浴時：「快泡浴あと**分」表示 （**は残り時間を示す）（TADV型のみ） 自動洗浄実施中「自動洗浄中」表示 凍結防止運転時：「凍結防止中」表示 「追いだき」ができない場合「追いだ きできません」を表示 ⑪ 沸上げ表示 タンク沸上げ中に表示 使用休止中表示 使用休止中に表示 ⑫ 給湯優先中表示 給湯と高温さし湯を同時に使用したと きに表示（TA型のみ） 快泡浴中通話（インターホン）は、「ハンズフリー（「通話」ボタンを押さずに通話）」と「プレストーク（「通話」 ボタンを押しながら通話する）」の2種類あります。 呼出すために「通話」ボタンを押すと、リモコンの標準画面は｢接続中」に切り替わり、相手側のリモコンと 接続完了後、通話運転の残り時が目盛で表示されます。「通話」時間がなくなると、自動的に「通話」を終 了し、標準画面に戻ります。「通話」時間が残っていても、「戻る」ボタンを押すと「通話」は終了します。 また、通話中は、表示画面のバックライトを消灯します。 ＜その他の表示＞ メンテナンスモードの「ふろ機能停止」設定が 「有効」時に、ふろ機能を実施した場合 に表示 P 型機用のリモコンを使用できない機種 (過年度機種など)に接続した場合に表示
項目 動作 台所 （ｻﾌﾞ) ふろ 切 標準 しんせつ おしえて 標準画面 待機時 ○ ○ － － － ＜追いだき中の場合＞ 追いだきをしています。熱 いお湯が出ます。ご注意く ださい。 ＜高温さし湯中の場合＞ 高温さし湯をしています。 熱いお湯が出ます。ご注意 ください。 ＜自動洗浄中の場合＞ 自動洗浄をしています。 ＜上記以外の場合＞ おしえて画面に遷移し、お しえて画面表示内容を読 み上げ。 給湯温 度設定 時 ○ ○ ▲：(ﾋﾟ) ▼：(ﾌﾟ) 上下限で(ﾋﾟﾋﾟ) ( 給 湯 温 度 50 ℃ 以 上 変 更 時)：給湯温度を設定しまし た。 熱いお湯がでます。ご注意く ださい。 ▲：(ﾋﾟ) ▼：(ﾌﾟ) 上下限で(ﾋﾟﾋﾟ) ( 給 湯 温 度 50 ℃ 以 上 変 更 時)：給湯温度を設定しまし た。 熱いお湯がでます。ご注意く ださい。 ▲：(ﾋﾟ) ▼：(ﾌﾟ) 上下限で(ﾋﾟﾋﾟ) 給湯温度を設定しました。 ( 給 湯 温 度 50 ℃ 以 上 変 更 時)：給湯温度を設定しまし た。 熱いお湯がでます。ご注意く ださい。 － ふろ温 度設定 時 ○ ○ ▲：(ﾋﾟ) ▼：(ﾌﾟ) 上下限で(ﾋﾟﾋﾟ) ▲：(ﾋﾟ) ▼：(ﾌﾟ) 上下限で(ﾋﾟﾋﾟ) ▲：(ﾋﾟ) ▼：(ﾌﾟ) 上下限で(ﾋﾟﾋﾟ) ふろ温度を設定しました。 － ふろ水 位設定 時 ○ ○ ▲：(ﾋﾟ) ▼：(ﾌﾟ) 上下限で(ﾋﾟﾋﾟ) ▲：(ﾋﾟ) ▼：(ﾌﾟ) 上下限で(ﾋﾟﾋﾟ) ▲：(ﾋﾟ) ▼：(ﾌﾟ) 上下限で(ﾋﾟﾋﾟ) ふろ水位を設定しました。 － ふろ自動 開始時 ○ ○ (ﾁｬｲﾑ(開始音)) (ﾁｬｲﾑ(開始音)) (ﾁｬｲﾑ(開始音)) ふろ自動運転を開始します。 － 中止時 ○ ○ (ﾁｬｲﾑ(中止音)) (ﾁｬｲﾑ(中止音)) (ﾁｬｲﾑ(中止音)) ふろ自動運転を中止します。 － 終了時 ○ ○ (ﾒﾛﾃﾞｨ音) (ﾒﾛﾃﾞｨ音) お風呂が沸きました。 (ﾒﾛﾃﾞｨ音) お風呂が沸きました。 － 追いだき 開始時 ○ ○ (ﾁｬｲﾑ(開始音)) (ﾁｬｲﾑ(開始音)) 追いだきを開始します。熱い お湯がでます。ご注意くださ い。 (ﾁｬｲﾑ(開始音)) 追いだきを開始します。熱い お湯がでます。ご注意くださ い。 － 中止時 ○ ○ (ﾁｬｲﾑ(中止音)) (ﾁｬｲﾑ(中止音)) (ﾁｬｲﾑ(中止音)) 追いだきを中止します。 － 終了時 ○ ○ (ﾁｬｲﾑ(終了音)) (ﾁｬｲﾑ(終了音)) 追いだきを終了しました。 (ﾁｬｲﾑ(終了音)) 追いだきを終了しました。 － たし湯 開始時 － ○ (ﾁｬｲﾑ(開始音)) (ﾁｬｲﾑ(開始音)) (ﾁｬｲﾑ(開始音)) たし湯を開始します。 － 中止時 － ○ (ﾁｬｲﾑ(中止音)) (ﾁｬｲﾑ(中止音)) (ﾁｬｲﾑ(中止音)) たし湯を中止します。 － 終了時 － ○ (ﾁｬｲﾑ(終了音)) (ﾁｬｲﾑ(終了音)) たし湯を終了しました。 (ﾁｬｲﾑ(終了音)) たし湯を終了しました。 － さし水 開始時 － ○ (ﾁｬｲﾑ(開始音)) (ﾁｬｲﾑ(開始音)) (ﾁｬｲﾑ(開始音)) さし水を開始します。 － 中止時 － ○ (ﾁｬｲﾑ(中止音)) (ﾁｬｲﾑ(中止音)) (ﾁｬｲﾑ(中止音)) さし水を中止します。 － 終了時 － ○ (ﾁｬｲﾑ(終了音)) (ﾁｬｲﾑ(終了音)) さし水を終了しました。 (ﾁｬｲﾑ(終了音)) さし水を終了しました。 － 高温 さし湯 開始時 － ○ (ﾁｬｲﾑ(開始音)) (ﾁｬｲﾑ(開始音)) 高温さし湯を開始します。 熱いお湯がでます。ご注意く ださい。 (ﾁｬｲﾑ(開始音)) 高温さし湯を開始します。 熱いお湯がでます。ご注意く ださい。 － 中止時 － ○ (ﾁｬｲﾑ(中止音)) (ﾁｬｲﾑ(中止音)) (ﾁｬｲﾑ(中止音)) 高温さし湯を中止します。 －
（ｻﾌﾞ) 循環洗浄 開始時 － ○ (ﾋﾟ) (ﾋﾟ) (ﾋﾟ) 循環洗浄を開始します。 － 中止時 － ○ (ﾋﾟｰ) (ﾋﾟｰ) (ﾋﾟｰ) 循環洗浄を中止します。 － 終了時 － ○ (ﾋﾟﾋﾟｰ) (ﾋﾟﾋﾟｰ) 循環洗浄を終了しました。 (ﾋﾟﾋﾟｰ) 循環洗浄を終了しました。 － 半身浴 温度 設定 ○ ○ － － 半身浴の温度を設定します。 － ▲▼ ○ ○ ▲：(ﾋﾟ) ▼：(ﾌﾟ) 上下限で(ﾋﾟﾋﾟ) ▲：(ﾋﾟ) ▼：(ﾌﾟ) 上下限で(ﾋﾟﾋﾟ) ▲：(ﾋﾟ) ▼：(ﾌﾟ) 上下限で(ﾋﾟﾋﾟ) － 開始時 ○ ○ (ﾁｬｲﾑ(開始音)) (ﾁｬｲﾑ(開始音)) (ﾁｬｲﾑ(開始音)) 半身浴運転を開始します。 － 中止時 ○ ○ (ﾁｬｲﾑ(中止音)) (ﾁｬｲﾑ(中止音)) (ﾁｬｲﾑ(中止音)) 半身浴運転を中止します。 － 終了時 ○ ○ (ﾒﾛﾃﾞｨ音) (ﾒﾛﾃﾞｨ音) お風呂が沸きました。 (ﾒﾛﾃﾞｨ音) お風呂が沸きました。 － 快泡浴 開始時 (ﾁｬｲﾑ(開始音)) ＜追いだき・高温さし湯後 10 分以内＞快泡浴を開始し ます。熱いお湯が出ます。ご 注意ください。 (ﾁｬｲﾑ(開始音)) ＜追いだき・高温さし湯後 10 分以内＞快泡浴を開始し ます。熱いお湯が出ます。ご 注意ください。 (ﾁｬｲﾑ(開始音)) 快泡浴を開始します。 ＜追いだき・高温さし湯後 10 分以内＞快泡浴を開始し ます。熱いお湯が出ます。ご 注意ください。 中止時 (ﾁｬｲﾑ(中止音)) (ﾁｬｲﾑ(中止音)) ＜追いだき・高温さし湯中＞ (追いだき/高温さし湯)をし ています。 快泡浴を中止します。 (ﾁｬｲﾑ(中止音)) 快泡浴を中止します。 ＜追いだき・高温さし湯中＞ (追いだき/高温さし湯)をし ています。 快泡浴を中止します。 終了時 (ﾁｬｲﾑ(終了音)) (ﾁｬｲﾑ(終了音)) (ﾁｬｲﾑ(終了音)) 快泡浴を終了しました。 沸き増し 開始時 ○ ○ (ﾁｬｲﾑ(開始音)) (ﾁｬｲﾑ(開始音)) (ﾁｬｲﾑ(開始音)) 沸き増しを開始します。 － 中止時 ○ ○ (ﾁｬｲﾑ(中止音)) (ﾁｬｲﾑ(中止音)) (ﾁｬｲﾑ(中止音)) 沸き増しを中止します。 － 終了時 ○ ○ － － － － 通話 通話 （ｻﾌﾞﾘﾓｺ○ ﾝはなし) ○ ﾁｬｲﾑ(通話音) ﾁｬｲﾑ(通話音) ﾁｬｲﾑ(通話音) － ﾁｬｲﾙﾄﾞ ﾛｯｸ 設定時 ○ ○ (ﾋﾟ) (ﾋﾟ) ﾁｬｲﾙﾄﾞﾛｯｸを設定しました。 浴室優先設定時、設定したﾘ ﾓｺﾝのみ： 浴室優先を解除しました。 ｼｬﾜｰの温度にご注意くださ い。 (ﾋﾟ) ﾁｬｲﾙﾄﾞﾛｯｸを設定しました。 浴室優先設定時、設定したﾘ ﾓｺﾝのみ： 浴室優先を解除しました。 ｼｬﾜｰの温度にご注意くださ い。 － 解除時 － ○ (ﾋﾟｰ) (ﾋﾟｰ) (ﾋﾟｰ) ﾁｬｲﾙﾄﾞﾛｯｸを解除しました。 － 浴室優先 設定時 － ○ (ﾋﾟ) (ﾋﾟ) (ﾋﾟ) 浴室優先を設定しました。 － 解除時 － ○ (ﾋﾟｰ) (ﾋﾟｰ) (ﾋﾟｰ) 浴室優先を解除しました。 － ふろ保 温時間 設定 ○ ○ － － 湯はり終了後の保温する時間を設定します。 － ▲：(ﾋﾟ) ▲：(ﾋﾟ) ▲：(ﾋﾟ)
（ｻﾌﾞ) ふろ設定 ふろ予 約(時) ○ ○ － － 湯はり完了時刻を設定しま す。 － ▲▼ ○ ○ ▲：(ﾋﾟ) ▼：(ﾌﾟ) 0 時で(ﾋﾟﾋﾟ) ▲：(ﾋﾟ) ▼：(ﾌﾟ) 0 時で(ﾋﾟﾋﾟ) ▲：(ﾋﾟ) ▼：(ﾌﾟ) 0 時で(ﾋﾟﾋﾟ) 湯はり完了時刻を設定しま す。 ふろ予 約(分) ○ ○ － － － － ▲▼ ○ ○ ▲：(ﾋﾟ) ▼：(ﾌﾟ) 0 分で(ﾋﾟﾋﾟ) ▲：(ﾋﾟ) ▼：(ﾌﾟ) 0 分で(ﾋﾟﾋﾟ) ▲：(ﾋﾟ) ▼：(ﾌﾟ) 0 分で(ﾋﾟﾋﾟ) 湯はり完了時刻を設定しま す。 設定時 ○ ○ － － 設定しました。 － 予約中 ○ ○ － － － － ○ ○ ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) － 予約取 り消し ○ ○ － － 取消しました。 － 予約禁 止 ○ ○ － － ふろ予約を設定できません。 － 高速湯 はり ○ ○ － － 湯はり方法を設定します。 － ○ ○ ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) 湯はり方法を設定します。 設定時 ○ ○ － － 設定しました。 － ﾀﾝｸ設定 沸き上 げ設定 ○ ○ － － 沸き上げる湯量を設定しま す。 使用するお湯の量に合った 設定をしてください。 － ▲▼ ○ ○ ▲▼：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) ▲▼：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) ▲▼：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) 変更すると、湯量不足でお湯 が足りなくなったり、沸かし すぎにより、電気料金が高く なる場合があります。 取扱説明書をご覧ください。 設定時 ○ ○ － － 設定しました。 － 湯切れ 防止 設定 ○ ○ － － ﾀﾝｸのお湯切れを防ぐ設定で す。 － ○ ○ ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) 変更すると、湯量不足でお湯 が足りなくなったり、沸かし すぎにより、電気料金が高く なる場合があります。 取扱説明書をご覧ください。 節約 設定 ○ ○ － － 昼間の沸き上げを節約する ための設定です。 － ○ ○ ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) 深夜時間帯直前の沸き増し を禁止して節約します。 手動 設定 ○ ○ － － － － ▲▼ ○ ○ ▲：(ﾋﾟ) ▼：(ﾌﾟ) 0 時で(ﾋﾟﾋﾟ) ▲：(ﾋﾟ) ▼：(ﾌﾟ) 0 時で(ﾋﾟﾋﾟ) ▲：(ﾋﾟ) ▼：(ﾌﾟ) 0 時で(ﾋﾟﾋﾟ) 深夜時間帯直前の沸き増し を禁止して節約します。 設定時 ○ ○ － － 設定しました。 － 使用休 止予約 (休止 日) ○ ○ － － 外出される場合など お湯を使わなくなる日を設 定します。 － ▲▼ ○ ○ ▲：(ﾋﾟ) ▼：(ﾌﾟ) 上下限で(ﾋﾟﾋﾟ) ▲：(ﾋﾟ) ▼：(ﾌﾟ) 上下限で(ﾋﾟﾋﾟ) ▲：(ﾋﾟ) ▼：(ﾌﾟ) 上下限で(ﾋﾟﾋﾟ) 外出される場合など お湯を使わなくなる日を設 定します。 使用休 止予約 (再開 日) ○ ○ － － お湯の使用を再開する日を設定します。 － ▲▼ ○ ○ ▲：(ﾋﾟ) ▼：(ﾌﾟ) 上下限で(ﾋﾟﾋﾟ) ▲：(ﾋﾟ) ▼：(ﾌﾟ) 上下限で(ﾋﾟﾋﾟ) ▲：(ﾋﾟ) ▼：(ﾌﾟ) 上下限で(ﾋﾟﾋﾟ) お湯の使用を再開する日を 設定します。
（ｻﾌﾞ) ﾀﾝｸ設定 予約中 ○ ○ － － － － ○ ○ ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) － 予約取 り消し ○ ○ － － 使用休止予約を取消しまし た。 － ﾘﾓｺﾝ設定 音声 ｶﾞｲﾄﾞ 設定 ○ ○ － － 音声ｶﾞｲﾄﾞを設定します。 － ○ ○ ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) 音声ｶﾞｲﾄﾞを設定します。 設定時 ○ ○ － － 設定しました。 － ｶﾞｲﾄﾞ 操作音 量設定 ○ ○ － 音声・操作音の音量を設定し ます。 (音量が(大に/標準に/小 に)/音が鳴らないように)設 定されています。 音声・操作音の音量を設定し ます。 (音量が(大に/標準に/小 に)/音が鳴らないように)設 定されています。 － ▲▼ ○ ○ ▲：(ﾋﾟ) ▼：(ﾌﾟ) 上下限で(ﾋﾟﾋﾟ) (音量を(大に/標準に/小 に)/音が鳴らないように)設 定します。 ▲：(ﾋﾟ) ▼：(ﾌﾟ) 上下限で(ﾋﾟﾋﾟ) (音量を(大に/標準に/小 に)/音が鳴らないように)設 定します。 ▲：(ﾋﾟ) ▼：(ﾌﾟ) 上下限で(ﾋﾟﾋﾟ) (音量を(大に/標準に/小 に)/音が鳴らないように)設 定します。 (音量を(大に/標準に/小 に)/音が鳴らないように)設 定します。 設定時 ○ ○ － － 設定しました。 － 通話音 量設定 ○ （ｻﾌﾞﾘﾓ ｺﾝはな し) ○ － 通話の音量を設定します。 音量が(大に/標準に/小に) 設定されています。 通話の音量を設定します。 音量が(大に/標準に/小に) 設定されています。 － ▲▼ ○ ○ ▲：(ﾋﾟ) ▼：(ﾌﾟ) 上下限で(ﾋﾟﾋﾟ) ▲：(ﾋﾟ) ▼：(ﾌﾟ) 上下限で(ﾋﾟﾋﾟ) 音量を(大に/標準に/小に) 設定します。 ▲：(ﾋﾟ) ▼：(ﾌﾟ) 上下限で(ﾋﾟﾋﾟ) 音量を(大に/標準に/小に) 設定します。 音量を(大に/標準に/小に) 設定します。 通話方 法設定 ○ （ｻﾌﾞﾘﾓ ｺﾝはな し) ○ － － 通話方法を設定します。 － ○ ○ ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) 通話方法を設定します。 設定時 ○ ○ － － 設定しました。 － ﾊﾞｯｸﾗｲ ﾄ設定 ○ ○ － － 表示画面のﾊﾞｯｸﾗｲﾄ点灯時間 を設定します。 － ▲▼ ○ ○ ▲▼：(ﾋﾟ) ▲▼：(ﾋﾟ) ▲▼：(ﾋﾟ) 表示画面のﾊﾞｯｸﾗｲﾄ点灯時間 を設定します。 設定時 ○ ○ － － 設定しました。 － 電力契 約設定 ○ ○ － 深夜時間帯の設定です。取扱 説明書をご覧ください。 深夜時間帯の設定です。取扱 説明書をご覧ください。 － ▲▼ ○ ○ ▲：(ﾋﾟ) ▼：(ﾌﾟ) ▲：(ﾋﾟ) ▼：(ﾌﾟ) ▲：(ﾋﾟ) ▼：(ﾌﾟ) 変更すると電気料金に影響 することがあります。 変更する場合は、契約内容を 再確認してください。 設定時 ○ ○ － － 電力契約を設定しました。 － 湯はり 完了音 設定 ○ ○ － － 湯はり完了時のﾒﾛﾃﾞｨｰを設定します。 － ▲▼ ▲▼：(ﾋﾟ) ▲▼：(ﾋﾟ) ▲▼：(ﾋﾟ) ｶｰｿﾙ選択されているﾒﾛﾃﾞｨを
（ｻﾌﾞ) その他 設定 快泡浴 時間設 定 ○ ○ － － 快泡浴時間設定します － ○ ○ ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) － 快泡浴 の保温 運転 ○ ○ － － － ○ ○ ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) 追いだ き設定 ○ ○ － － － ○ ○ ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) 設定時 ○ ○ － － 設定しました。 出荷時 設定 ○ ○ － － ﾘﾓｺﾝの設定を初期状態に戻 します。 － ○ ○ ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) ﾘﾓｺﾝの設定を初期状態に戻 します。 設定時 ○ ○ － － 設定しました。 － 節約 ｻﾎﾟｰﾄ ﾒﾆｭｰ ﾒﾆｭｰ 1 ○ ○ － － 節約ｻﾎﾟｰﾄﾒﾆｭｰです。 ＜eco 省ｴﾈ保温＞ 保温中の検知運転の回数を 減らして省ｴﾈを図る機能で す。 ＜入浴検知追いだき＞ 浴槽に人が入ったことを検 知して自動でお風呂の追い だきを行う機能です。 ＜沸き増し節約＞ 1 週間のお湯の使用状況を学 習して、無駄な湯切れ防止に よる沸き上げを行わないよ うにする機能です。 ＜お好み量沸き増し＞ 必要なお湯の量をﾘﾓｺﾝの残 湯量目盛から選んで、沸き上 げすることができる機能で す。 ﾒﾆｭｰ 2 ○ ○ － － － 節約ｻﾎﾟｰﾄﾒﾆｭｰです。 使用湯 量目安 ○ ○ － － ﾀﾝｸのお湯の使用実績を確認 できます。 ﾀﾝｸのお湯の使用実績を確認 できます。 残湯量 目安 ○ ○ － － 給湯温度に換算した、今後使 えるお湯の量を確認できま す。 給湯温度に換算した、今後使 えるお湯の量を確認できま す。 使用湯 量確認 (ｸﾞﾗﾌ) ○ ○ － － ﾀﾝｸのお湯の使用実績をｸﾞﾗﾌで確認できます。 ﾀﾝｸのお湯の使用実績をｸﾞﾗﾌで確認できます。 おすす め設定 (沸き 上げ設 定) ○ ○ － － おすすめの設定を表示します。 － ○ ○ ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) おすすめの設定を表示します。 おすす め設定 (湯切 れ防止 設定) ○ ○ － － － － ○ ○ ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) おすすめの設定を表示しま す。
（ｻﾌﾞ) 節約 ｻﾎﾟｰﾄ ﾒﾆｭｰ ｼｬﾜｰｱﾗ ｰﾑ設定 (ﾘﾓｺﾝ 選択) ○ ○ － － 給湯の使いすぎをお知らせ する機能です。 － ○ ○ ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) 給湯の使いすぎをお知らせ する機能です。 ｼｬﾜｰｱﾗ ｰﾑ設定 (時間) ○ ○ － － － － ○ ○ ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) ：(ﾋﾟ) 上下限で(ﾋﾟﾋﾟ) 給湯の使いすぎをお知らせ する機能です。 設定時 ○ ○ － － 設定しました。 － 上手な 使いか た ○ ○ － － 上手な使いかたが確認できます。 － ○ ○ ：(ﾋﾟ) ：(ﾋﾟ) ：(ﾋﾟ) 上手な使いかたが確認できます。 警告画面 ｴﾗｰ 1 ○ ○ (ﾋﾟｰ)ご使用を控え、お買 い上げの販売店または修 理ｺｰﾙｾﾝﾀｰに連絡してく ださい。 (ﾋﾟｰ)ご使用を控え、お買 い上げの販売店または修 理ｺｰﾙｾﾝﾀｰに連絡してく ださい。 (ﾋﾟｰ)ご使用を控え、お買 い上げの販売店または修 理ｺｰﾙｾﾝﾀｰに連絡してく ださい。 ご使用を控え、お買い上 げの販売店または修理ｺｰ ﾙｾﾝﾀｰに連絡してくださ い。 ｴﾗｰ 2 ○ ○ (ﾋﾟｰ) 取扱説明書の指示に従 い、 処置してください。 ﾒﾆｭｰﾎﾞﾀﾝを 3 秒以上長押 しすると点検表示を解除 できます。 (ﾋﾟｰ) 取扱説明書の指示に従 い、 処置してください。 ﾒﾆｭｰﾎﾞﾀﾝを 3 秒以上長押 しすると点検表示を解除 できます。 (ﾋﾟｰ) 取扱説明書の指示に従 い、 処置してください。 ﾒﾆｭｰﾎﾞﾀﾝを 3 秒以上長押 しすると点検表示を解除 できます。 取扱説明書の指示に従 い、 処置してください。 ﾒﾆｭｰﾎﾞﾀﾝを 3 秒以上長押 しすると点検表示を解除 できます。 ｴﾗｰ 3 ○ ○ (ﾋﾟｰ) 本体の電源ｽｲｯﾁを一度切 り、再び入れると、点検 表示を解除できます。 (ﾋﾟｰ) 本体の電源ｽｲｯﾁを一度切 り、再び入れると、点検 表示を解除できます。 (ﾋﾟｰ) 本体の電源ｽｲｯﾁを一度切 り、再び入れると、点検 表示を解除できます。 本体の電源ｽｲｯﾁを一度切 り、再び入れると、点検 表示を解除できます。 ｴﾗｰ 4 ○ ○ (ﾋﾟｰ) おふろの栓を確認してく ださい。 ﾒﾆｭｰﾎﾞﾀﾝを 3 秒以上長押 しすると点検表示を解除 できます。 (ﾋﾟｰ) おふろの栓を確認してく ださい。 ﾒﾆｭｰﾎﾞﾀﾝを 3 秒以上長押 しすると点検表示を解除 できます。 (ﾋﾟｰ) おふろの栓を確認してく ださい。 ﾒﾆｭｰﾎﾞﾀﾝを 3 秒以上長押 しすると点検表示を解除 できます。 おふろの栓を確認してく ださい。 ﾒﾆｭｰﾎﾞﾀﾝを 3 秒以上長押 しすると点検表示を解除 できます。 ｴﾗｰ 5 ○ ○ (ﾋﾟｰ) 浴槽の温度を確認してく ださい。 ﾒﾆｭｰﾎﾞﾀﾝを 3 秒以上長押 しすると点検表示を解除 できます。 (ﾋﾟｰ) 浴槽の温度を確認してく ださい。 ﾒﾆｭｰﾎﾞﾀﾝを 3 秒以上長押 しすると点検表示を解除 できます。 (ﾋﾟｰ) 浴槽の温度を確認してく ださい。 ﾒﾆｭｰﾎﾞﾀﾝを 3 秒以上長押 しすると点検表示を解除 できます。 浴槽の温度を確認してく ださい。 ﾒﾆｭｰﾎﾞﾀﾝを 3 秒以上長押 しすると点検表示を解除 できます。 ｴﾗｰ 6 ○ ○ (ﾋﾟｰ) ﾒﾆｭｰﾎﾞﾀﾝを 3 秒以上長押 しすると 点検表示を解除できま す。 (ﾋﾟｰ) ﾒﾆｭｰﾎﾞﾀﾝを 3 秒以上長押 しすると 点検表示を解除できま す。 (ﾋﾟｰ) ﾒﾆｭｰﾎﾞﾀﾝを 3 秒以上長押 しすると 点検表示を解除できま す。 ﾒﾆｭｰﾎﾞﾀﾝを 3 秒以上長押 しすると 点検表示を解除できま す。 湯切れ 確認 ○ ○ ﾁｬｲﾑ(警告音) ﾁｬｲﾑ(警告音) ﾀﾝｸのお湯が少なくなり ました。 ﾀﾝｸ沸き増しﾎﾞﾀﾝを押し てください。 ﾁｬｲﾑ(警告音) ﾀﾝｸのお湯が少なくなり ました。 ﾀﾝｸ沸き増しﾎﾞﾀﾝを押し てください。 ﾀﾝｸのお湯が少なくなり ました。 ﾀﾝｸ沸き増しﾎﾞﾀﾝを押し てください。 給湯温 ﾁｬｲﾑ(警告音) ﾁｬｲﾑ(警告音)
（ｻﾌﾞ) 警告画面 熱量 不足 ○ ○ (ﾋﾟﾋﾟ) (ﾋﾟﾋﾟ) 湯はりの場合：湯はりを する為のﾀﾝｸのお湯が足 りません。ﾀﾝｸ沸き増しﾎﾞ ﾀﾝを押してお湯ができる までしばらくお待ちくだ さい。 追いだきの場合：ﾀﾝｸのお 湯の温度が低い為、追い だきができません。ﾀﾝｸ 沸き増しﾎﾞﾀﾝを押してお 湯ができるまでしばらく お待ちください。 たし湯の場合：たし湯を する為のﾀﾝｸのお湯が足 りません。ﾀﾝｸ沸き増しﾎﾞ ﾀﾝを押してお湯ができる までしばらくお待ちくだ さい。 高温さし湯：高温さし湯 をする為のﾀﾝｸのお湯が 足りません。ﾀﾝｸ沸き増し ﾎﾞﾀﾝを押してお湯ができ るまでしばらくお待ちく ださい。 (ﾋﾟﾋﾟ) 湯はりの場合：湯はりを する為のﾀﾝｸのお湯が足 りません。ﾀﾝｸ沸き増しﾎﾞ ﾀﾝを押してお湯ができる までしばらくお待ちくだ さい。 追いだきの場合：ﾀﾝｸのお 湯の温度が低い為、追い だきができません。ﾀﾝｸ 沸き増しﾎﾞﾀﾝを押してお 湯ができるまでしばらく お待ちください。 たし湯の場合：たし湯を する為のﾀﾝｸのお湯が足 りません。ﾀﾝｸ沸き増しﾎﾞ ﾀﾝを押してお湯ができる までしばらくお待ちくだ さい。 高温さし湯：高温さし湯 をする為のﾀﾝｸのお湯が 足りません。ﾀﾝｸ沸き増し ﾎﾞﾀﾝを押してお湯ができ るまでしばらくお待ちく ださい。 － ふろ機 能停止 ○ ○ (ﾋﾟｰ) (ﾋﾟｰ) (ﾋﾟｰ) － 凍 結 防 止警告 ○ ○ ﾁｬｲﾑ(警告音) ﾁｬｲﾑ(警告音) ﾁｬｲﾑ(警告音) ふろ配管の凍結防止がで きません。ふろ循環ｱﾀﾞﾌﾟ ﾀｰ上端より 5cm 以上、水 を入れてください。 ふろ配管の凍結防止がで きません。ふろ循環ｱﾀﾞﾌﾟ ﾀｰ上端より 5cm 以上、水 を入れてください。 快 泡 浴 機 能 無 効 － ○ (ﾋﾟﾋﾟ) (ﾋﾟﾋﾟ) (ﾋﾟﾋﾟ) 快泡浴が切になっていま す。 快泡浴が切になっていま す。 快 泡 浴 毛 詰 ま り － ○ ﾁｬｲﾑ(警告音) ﾁｬｲﾑ(警告音) ﾁｬｲﾑ(警告音) －
