■ 捨てｺﾝｸﾘｰﾄ ■ 普通 １８ 185以下
■ 基礎・基礎梁 ■ 普通 ２１ 175以下
□ 柱・梁・壁 □ 普通
□ スラブ □ 普通
□ ﾃﾞｯｷ上ｺﾝｸﾘｰﾄ □ 普通
■ ＳＤ２９５Ａ Ｄ１６以下 重ね継手 Ｄ１９以上 ガス圧接継手
□ ＳＤ３９０
φ６ ＪＩＳ Ｇ ３５５１
２１
■ 普通
■ 土間ｺﾝｸﾘｰﾄ 175以下 １５
１２ １８
□ ﾗｯﾌﾟﾙｺﾝｸﾘｰﾄ □ 普通
□ ＳＤ３４５
■ 新 築 □ 増 築 □ 改 築
□ 有 （ ） ■ 無
■ 使 用 材 料 区 分
■ 受 入 検 査 ■ 標 準 養 生 ■ 試 験 材 令 ２ ８ 日
■ 採 取 ： 打 込 み 工 区 ご と 、 か つ 、 １ ５ ０ m 3 ご と 、 又 は 、 そ の 端 数 ご と に １ 回 。
■ 構 造 体 強 度 試 験 ■ 現 場 水 中 養 生 又 は 現 場 封 か ん 養 生
（ 脱 型 用 、 材 令 ７ 日 、 ２ ８ 日 ）
■ 採 取 ： 打 込 み 工 区 ご と 、 か つ 、 １ ５ ０ m3 ご と 、 又 は 、 そ の 端 数 ご と に １ 回 。
１ 回 の 試 験 に は 、 適 当 な 間 隔 を お い た ３ 台 の 運 搬 車 か ら １ 個 づ つ 採 取 し た 合 計 ３ 個 の 供 試 体 を 用 い る 。
■ 養 生
・ 養 生 温 度
寒 冷 地 に お い て は 、 コ ン ク リ ー ト を 寒 気 か ら 保 護 し 、 打 込 み 後 ５ 日 間 以 上 は 、 コ ン ク リ ー ト 温 度 を ２ ℃ 以 上 に 保 つ 。
・ 表 面 の 乾 燥 防 止
打 込 み 後 の コ ン ク リ ー ト は 、 ５ 日 間 以 上 散 水 そ の 他 の 方 法 で 湿 潤 に 保 つ 。 ま た 、 気 温 が 高 い 場 合 又 は 直 射 日 光 を 受 け る 場 合 に は 、 コ ン ク リ ー ト 面 が 乾 燥 す る こ と の な い よ う に す る 。
・ 振 動 お よ び 外 力 か ら の 保 護
硬 化 初 期 の コ ン ク リ ー ト が 、 有 害 な 振 動 や 外 力 に よ る 悪 影 響 を 受 け な い よ う に す る 。
コ ン ク リ ー ト の 打 込 み 後 、 少 な く と も １ 日 間 は そ の 上 の 歩 行 又 は 作 業 を し な い 。 や む を 得 ず 歩 行 し た り 、 作 業 を 行 う 場 合 は 、 コ ン ク リ ー ト に 影 響 を あ た え な い よ う な 保 護 を 行 う 。
■ 型 枠 の 在 置 期 間
・ 基 礎 、 梁 型 、 柱 及 び 壁 の せ き 版 に つ い て は 、 コ ン ク リ ー ト の 圧 縮 強 度 が １ ０ N /m m 2以 上 に 達 し た こ と が 確 認 さ れ る こ と 。
強 度 管 理 し な い 場 合 は 、 普 通 ポ ル ト ラ ン ド セ メ ン ト で ４ 日 （ ２ ０ ℃ 以 上 ） 、 ６ 日 （ ２ ０ ℃ 未 満 １ ０ ℃ 以 上 ） 、 ７ 日 （ １ ０ ℃ 未 満 ５ ℃ 以 上 ）
・ 床 ス ラ ブ 下 、 屋 根 ス ラ ブ 下 の 支 保 工 に つ い て は 、 コ ン ク リ ー ト の 圧 縮 強 度 が １ ０ ０ ％ に 達 し た こ と が 確 認 さ れ る こ と 。
強 度 管 理 し な い 場 合 は 、 ２ ５ 日 （ ５ ℃ 以 上 ） 、 ２ ８ 日 （ ５ ℃ 未 満 ０ ℃ 以 上 ）
・ 梁 下 の 支 保 工 に つ い て は 、 コ ン ク リ ー ト の 圧 縮 強 度 が １ ０ ０ ％ に 達 し た こ と が 確 認 さ れ る こ と 。
強 度 管 理 し な い 場 合 は 、 ２ ８ 日
■ 鉄 筋 は 、 Ｊ Ｉ Ｓ Ｇ ３ １ １ ２ の 規 格 品 を 標 準 と す る 。
■ 使 用 材 料 区 分
■ 異 形 鉄 筋
□ 採 取 ： 標 準 仕 様 書 に よ る
□ 溶 接 金 網
□ 鉄 骨 造 □ 鉄 筋 コ ン ク リ ー ト 造 □ 鉄 骨 鉄 筋 コ ン ク リ ー ト 造
□ 壁 式 鉄 筋 コ ン ク リ ー ト 造 ■ 木 造
■ 地 震 地 域 係 数 Ｚ ＝ １ ． ０ ■ 用 途 係 数 Ｉ ＝ １ ． ０
□ 局 部 震 度 Ｋ ＝ １ ． ０
■ 粗 度 区 分 Ⅲ
■ 標 準 せ ん 断 力 係 数 Ｃ ｏ ＝ ０ ． ２
■ 速 度 圧 ３ ０ m / s
■ 単 位 重 量 ３ ０ N / m/ c m 単 位 ： Ｎ / ㎡
屋 根 Ｒ Ｆ
単 位 ： Ｎ / ㎡
■ セ メ ン ト は 、 Ｊ Ｉ Ｓ Ｒ ５ ２ １ ０ の 普 通 ポ ル ト ラ ン ド セ メ ン ト を 基 準 と す る 。
■ 調 合 計 画 は 、 工 事 開 始 前 に 工 事 監 理 者 の 承 認 を 得 る こ と 。
■ 単 位 セ メ ン ト 量 の 最 小 値 は 、 ２ ７ ０ k g/ m 3（ Ｆ ｃ ＝ ２ ７ N / mm 2 以 上 ３ ６ N /m m 2以 下 は 、 ２ ９ ０ ～ ４ ５ ０ kg / m3 ） と す る 。
■ 水 セ メ ン ト 比 の 最 大 値 は 、 普 通 ポ ル ト ラ ン ド セ メ ン ト の 場 合 、 ６ ５ ％ と す る 。
■ コ ン ク リ ー ト の 所 要 空 気 量 の 目 標 値 は 、 ４ ． ５ ％ と す る 。
■ コ ン ク リ ー ト に 含 ま れ る 塩 化 物 の 含 有 量 は 、 塩 化 物 イ オ ン （ Ｃ Ｉ ￣ ） 量 で 、 ０ ． ３ ０ K g/ m 3以 下 と す る 。
■ コ ン ク リ ー ト は 、 ア ル カ リ 骨 材 反 応 を 生 じ る お そ れ の な い も の と す る 。
■ 粗 骨 材 の 最 大 寸 法 は 、 砂 利 は ２ ５ mm 、 砕 石 、 高 炉 ス ラ グ 粗 骨 材 及 び 電 気 炉 酸 化 ス ラ グ 粗 骨 材 は ２ ０ mm と す る 。
■ コ ン ク リ ー ト の 練 混 ぜ に 用 い る 水 は 、 Ｆ ｃ ＝ ２ ７ N /m m 2以 上 の コ ン ク リ ー ト に 使 用 す る 場 合 は 、 回 収 水 を 使 用 し な い 。
■ 混 和 材 は 、 高 性 能 Ａ Ｅ 減 水 剤 標 準 型 又 は 遅 延 型 と す る 。
□ 試 験 堀 □ 実 施 す る （ ヶ 所 、 Ｇ Ｌ － ． ｍ 迄 ） ■ 無
□ 平 板 載 荷 試 験 □ 有 （ 基 礎 下 ヶ 所 ） ■ 無
□ 孔 内 水 平 載 荷 試 験 （ ヶ 所 ）
□ 平 板 載 荷 試 験 □ 液 状 化 判 定 室 内 試 験
□ 室 内 土 質 試 験
□ 試 験 堀 に よ り 、 砂 層 で あ る こ と を 確 認 す る 。 ２ Ｆ
０ ０ ０ ０
（ 全 て の 建 物 ）
■ ル ー ト １ □ ル ー ト ２ □ ル ー ト ３
■ コ ン ク リ ー ト は Ｊ Ｉ Ｓ 認 定 工 場 の 製 品 と し 、 施 工 に 関 し て は Ｊ Ａ Ｓ Ｓ ５ に よ る 。
■ 国土交通省大臣官房庁営繕部監修「建築工事共通仕様書」１２章 木工事（最新版）
■ 日 本 建 築 学 会 「 Ｊ Ａ Ｓ Ｓ 」 「 木 工 事 技 術 指 針 」
■ 製 作 工 場 ■ 製 作 要 領 書 ■ 工 作 図 ■ 施 工 計 画 書
■ 材 料 規 格 証 明 書 ■ 木 材 ■ 締 付 け 金 物 ■ 特 殊 金 物
■ 社 内 検 査 表 ■ 施 工 状 況 報 告 書 ■ 表 示 板 の 設 置 ■ 製 作 金 物
■ 製 品 検 査 ■ 継 手 仕 口 検 査 ■ 組 立 検 査 ■ 建 方 検 査
■ 金 物 取 付 方 法 等 及 び 位 置 は 係 員 と 十 分 協 議 を 行 い 、 施 工 す る も の と す る 。
■ 金 物 類 は 原 則 と し て 、 製 作 品 を 除 き Ｚ マ ー ク 製 品 と す る 。
■ 梁 受 金 物 を 併 用 す る も の と す る 。
■ 表 面 仕 上 見 え 掛 面 の か ん な 賭 掛 け は 、 Ａ 種 と す る 。
■ 木 材 工 事 現 場 搬 入 時 の 含 水 率 は 、 Ａ 種 と す る 。
配 管 の 間 隔 を ５ c m以 上 と す る 。
■ 諸 官 庁 へ の 届 出 書 類 は 、 延 滞 な く 提 出 す る こ と 。
こ と 。 地 下 ０ 階 、 地 上 ２ 階 、 塔 屋 ０ 階
■ 垂 直 最 深 積 雪 量 １ 3 ０ c m
2階 床 １ ８ ０ ０ １ ８ ０ ０ １ ３ ０ ０ ６ ０ ０
■ 根 切 底 Ｇ Ｌ － ０ ． ４ ５ ｍ 、
■ 支 持 層 砂 礫 層
■ 地 盤 改 良 柱 状 改 良
梁 ・ 桁 類 Ｅ Ｗ
垂 木 桧 4 5ｘ 75 、 6 0 ｘ 1 20
梁 ・ 桁 類 桧 3 30 ∮ 、 36 0 ∮
2 70 ∮ 、 30 0 ∮
上 記 以 外 杉
母 屋 杉 1 20 ｘ 1 2 0
桧 桧
桧 桧 根 太
火 打 ち
4 5ｘ 12 0
間 柱 杉
1 50 ｘ 1 5 0 桧
管 柱
桧 通 し 柱
大断面集成材 構 造 材
小 屋 組 部 材
壁 下 地 部 材
化粧敷居・化粧鴨居 化 粧 方 立
大 引 土 台
桧 桧
上 小 節 上 小 節
45ｘ60 120ｘ120
120ｘ120、150ｘ120 Ｅ120ーＦ330
特一等 平角 特一等 平角
丸太 丸太 特一等 特一等 正角 特一等 正角 特一等 平割 特一等 特一等 正角 特一等 正角 特一等 平角
120ｘ120、150ｘ150、135ｘ135 90ｘ90
社 会 福 祉 施 設 建 設 工 事
保 健 セ ン タ ー 、 児 童 デ イ サ ー ビ ス
建 築 面 積 ７ １ ７ ． ０ ０ ㎡ 、 延 床 面 積 ６ ９ ２ ． ２ ９ ㎡ 岐 阜 県 郡 上 市 八 幡 町 小 野 ６ 丁 目 ２ - ４ 、 ２ - ５ の 一 部
■ 長 期 許 容 支 持 力 度 ５ ０ ～ ８ ０ ｋ Ｎ / ㎡
□ ガ ス 圧 接 部 の 抜 き 取 り 検 査
□ 外 観 検 査 （ 全 数 ） □ 引 張 検 査 ※ ミ ル シ ー ト に て 確 認 □ 超 音 波 探 傷 検 査
■ 貫 入 試 験 （ 5 ヶ 所 、 Ｋ Ｂ Ｍ － ～ ２ ． ６ ｍ ）
耐久設計基準強度 所要ｽﾗﾝﾌﾟ
（kg/m3） （cm）
■ 工 事 名 称
■ 建 設 地
■ 建 物 用 途
■ 工 事 種 別
■ 構 造 種 別
■ 増 築 予 定
■ 規 模
図 番 図 面 名 称
■ 印 を 付 け た 項 目 を 適 用 す る 。
設 計 基 準 強 度 単 位 水 量
適 用 箇 所 種 類 備 考
F c （ N /m m 2） F d（ N/ m m2 ）
（ ２ ） 鉄 筋
種 別 種 類 径 継 手 工 法 備 考
■ 地 震 力
■ 風 圧 力
■ 積 雪 荷 重
■ 積 載 荷 重
室 名 位 置 （ 階 ） ス ラ ブ 小 梁 梁 ・ 柱 地 震 備 考
■ 特 殊 荷 重
室 名 位 置 （ 階 ） 重 量
（ １ ） コ ン ク リ ー ト
■ 直 接 基 礎
■ 地 質 調 査
■ 構 造 計 算 の ル ー ト
（ １ ） 木 工 事 は 、 指 示 の な い 限 り 下 記 に よ る 。
（ ２ ） 工 事 監 理 者 の 承 認 を 必 要 と す る も の 。
（ ３ ） 工 事 監 理 者 に 検 査 報 告 連 絡 し 指 示 を 受 け る も の 。
（ ４ ） 接 合 部
（ ５ ） 使 用 材 料
部 位
種 別 樹 種 等 級 ・ 規 格 断 面 寸 法 備 考
※ 公 共 建 築 工 事 標 準 仕 様 書 平 成 ２ ２ 年 度 版 を 優 先 す る 。
１ ． 建 築 概 要
２ ． 図 面 リ ス ト
３ ． 構 造 設 計 条 件
６ ． 鉄 筋 コ ン ク リ ー ト 工 事 ５ ． 地 業 工 事
４ ． 地 盤 の 状 況
７ ． 木 質 構 造
８ ． 設 備 関 連 工 事
９ ． そ の 他 の 事 項
構 造 設 計 標 準 仕 様 書
■ 特 記 以 外 の 梁 貫 通 は 孔 は 原 則 と し て 設 け な い 。 設 け る 場 合 は 設 計 者 の 承 認 を 得 る こ と 。 基 礎 梁 貫 通 補 強 （ 既 製 品 を 設 け る こ と ）
■ 設 備 機 器 の 架 台 及 び 基 礎 に つ い て は 工 事 監 理 者 の 承 認 を 得 る こ と 。
■ 床 ス ラ ブ 内 に 設 備 配 管 等 を 埋 め 込 む 場 合 は 、 ス ラ ブ 厚 さ の １ ／ ３ 以 下 と し 、
■ 各 試 験 は 公 的 試 験 期 間 に て 行 い 、 工 事 監 理 者 に 報 告 す る こ と 。
■ 各 試 験 時 に は 記 録 写 真 を 撮 り 、 工 事 監 理 者 に 提 出 す る こ と 。
■ 指 定 建 築 材 料 は 、 Ｊ Ｉ Ｓ 規 格 品 、 Ｊ Ａ Ｓ 規 格 品 、 又 は 大 臣 認 定 品 を 使 用 す る
H23.03.
杉
Ａ 52
工事名
図面名称
製図
検図
縮尺
日付 一級建築士事務所 図面番号
有会 限社
一級建築士
第119932号
荒 井 誠 二
荒 井 建 築設 計 事 務 所
ARAI ARCHITECT DESIGN CO.LTD.
―

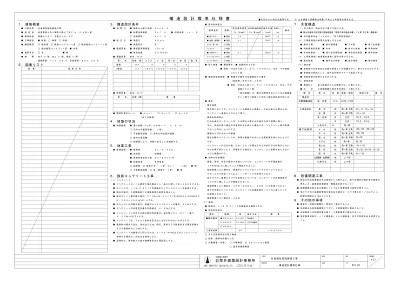

構 造 設 計 標 準 仕 様 社 会 福 祉 施 設 建 設 工 事
工事名 製図 縮尺 図面番号
図面名称 検図 日付
一級建築士事務所 有会
限社
第119932号 一級建築士
荒 井 建 築設 計 事 務 所
荒 井 誠 二 ARAI ARCHITECT DESIGN CO.LTD.
社 会 福 祉 施 設 建 設 工 事
H23.03 木 材 在 来 軸 組 工 法 標 準 納 ま り 図 １
― Ａ 53
工事名 製図 縮尺 図面番号
図面名称 検図 日付
一級建築士事務所 有会
限社
第119932号 一級建築士
荒 井 建 築設 計 事 務 所
荒 井 誠 二 ARAI ARCHITECT DESIGN CO.LTD.
社 会 福 祉 施 設 建 設 工 事
H23.03
― 木 材 在 来 軸 組 工 法 標 準 納 ま り 図 ２
Ａ 54
工事名 製図 縮尺 図面番号
図面名称 検図 日付
一級建築士事務所 有会
限社
第119932号 一級建築士
荒 井 建 築設 計 事 務 所
荒 井 誠 二 ARAI ARCHITECT DESIGN CO.LTD.
社 会 福 祉 施 設 建 設 工 事
10,0103,6406,370
1,8201,8203,6402,7303,640 20,0201,820
33,670 1,200
2,730 1,820
2,730 5,460
3,640 4,550
2,2754,095
14,560 3,640 3,640
5,005 7,735
910 4,095 1,820 5,915
7,2801,8204,550
20,020 1,8204,550
910 3,640 1,365 1,820 1,820 2,275 910
基 礎 伏 図 1： 10 0
90 60
90 60
90 60 75 75 60 90
60909060 60909060
75 75
7575
7575
基 礎 伏 図
60 120
2,275 5,915
33,670
1,450 3,100
1,200
2,730 2,730
2,730 2,730
2,730 2,730
4,550
X1 X2 X3 X4 X5 X6 X7 X8 X9 X10 X11 X12 X13 X14 X15 X16 X17 X18 X19 X20 X21 X22 X23 X24 X25 X26 X27 X28 X29
X30
X31 X32 X33 X34 X35 X36 X37 X38 X39
X1 X2 X3 X4 X5 X6 X7 X8 X9 X10 X11 X12 X13 X14 X15 X16 X17 X18 X19 X20 X21 X22 X23 X24 X25 X26 X27 X28 X29
X30
X31 X32 X33 X34 X35 X36 X37 X38 X39
Y1Y2Y3Y5Y6Y7Y8Y9Y11Y12Y4Y10Y13Y14Y15Y16Y17Y18Y19Y20Y21Y22Y23Y24 Y1Y2Y3Y5Y6Y7Y8Y9Y11Y12Y4Y10Y13Y14Y15Y16Y17Y18Y19Y20Y21Y22Y23Y24
50
470 570
450 290 130
450 20
20 470
550 550
550 550 550
50
50 20
50
650 650
430 290 150 450
450 120 140 150
120 140 150 600 570
420 270 420 270 300
300
50
50
50
50
50
50 50
50 50
50 50
50
50
50 50 50
50 50
50 50
50 50
50 50
50
50 50
50
50 50
50
50 50
50 50 50 50
50 50 50
50 50
50 50 50 50
50
470
-130
3,480
F 1 F 1
F1 F1
F 1
F1F1F1
F1F1 F1 F2F2F2 F2
F2
F2F2
F2F2
F 2 F 2 F 2
F2 F2 F2 F2 F2 F2
F2
F2 F 2 F 2 F 2 F2 F2 F 2 F 2 F 2
F 1 F 1
F1F1F1F1 F1F1F1F1 F1F1
F3 F3 F 3 F 3 F 3 F 3 F 3
F3 F3 F 3 F 3
F3 F 3
F3 F 3
F3
F3F3 F3F3 F3 F3F3 F3 F3F3 F3 F3 F3 F3 F3
F 3 F3
F3F3 F3F3 F3F3
F4F4F4F4 F4F4 F4F4F4F4F4F4
F4
F 4 F4
F 4 F 4 F 4 F4 F 4 F 4 F 4 F 4 F4 F 4 F 4
F4
F4 F 4 F4 F 4 F 4 F 4 F4 F 4
F 4 F 4
50
180
90 60
9060
9060 600380 33027018050 70
150
600
10050 50 20100GL
40d 2-D13
1-D13
1-D13
D13＠200
D13＠200
2-D13
防湿シート t=0.15 砂敷 t=20
柱状改良 φ600 D10＠200 S.C
D10＠200 S.C
300650 60050200100 70
180
50100
GL
2-D13
D10＠200 W.C
D10＠200 S.C
33050450
600
GL
40d
2-D13 1-D13
1-D13
鋼製束
コンクリート強度 ２１Ｎ-１８-２５ 鉄 筋 ＳＤ２９５Ａ
凡 例
土間コンクリート t=120 D10-＠200 S.C (防湿シート t=0.15 砂敷 t=20 砕石 t=100)
土間コンクリート t=120 D10-＠200 S.C (砕石 t=100)
人通口 600*330
基礎立上りコンクリート W=150 D10-＠200 S.C
立上りコンクリート W=180 D10-＠200 W.C (天端GL+50部分は無筋とする)
A
布 基 礎 詳 細 図 1 : 30
A 部 分 詳 細 図 1 : 30
人 通 口 部 分 補 強 筋 図 1 : 30
H23.03.
1： 100 1： 30
200
柱状改良 φ600 272ヶ所 改良深さ GL-2,600 強度 Fc=1,500KN/㎡ 改良長 2,100
F3 設計基準強度 Fe=60KN/㎡ @1,600以内 F4 設計基準強度 Fe=50KN/㎡ @2,000以内 F1 設計基準強度 Fe=80KN/㎡ @1,200以内 F2 設計基準強度 Fe=65KN/㎡ @1,400以内 六価クロム対応
※ ホ ー ル ダ ウ ン 用 ア ン カ ー ボ ル ト は M 16 と し 、 位 置 は 金 物 図 に よ る 。
※ 一 般 用 ア ン カ ー ボ ル ト は M1 2 と し 、 ＠ は ２ ｍ 以 内 と す る 。 位 置 は 筋 違 い の 始 点 .終 点 及 び 土 台 継 手 に 設 け る 。
Ａ 55
工事名 製図 縮尺 図面番号
図面名称 検図 日付
一級建築士事務所 有会
限社
第119932号 一級建築士
荒 井 建 築設 計 事 務 所
荒 井 誠 二 ARAI ARCHITECT DESIGN CO.LTD.
社 会 福 祉 施 設 建 設 工 事 1： 100
H23.03.
2,275 5,915
33,670
10,0103,6406,370
1,8201,8203,6402,7303,640 20,0201,820
1,450 3,100
33,670
2,730 2,730
2,730 2,730
2,730
2,730 1,820
2,730 5,460
3,640 4,550
2,2754,095
14,560 3,640 3,640
2,730 4,550
5,005 7,735
910 4,095 1,820 5,915
7,2801,8204,550
20,020 1,8204,550
910 3,640 1,365 1,820 1,820 2,275 910
1,200
凡 例
1： 10 0 90
60
90 60
90 60 75 75 60 90
60909060
柱 150*150 柱 120*120
60909060
１ 階 床 伏 図
X1 X2 X3 X4 X5 X6 X7 X8 X9 X10 X11 X12 X13 X14 X15 X16 X17 X18 X19 X20 X21 X22 X23 X24 X25 X26 X27 X28 X29
X30
X31 X32 X33 X34 X35 X36 X37 X38 X39
X1 X2 X3 X4 X5 X6 X7 X8 X9 X10 X11 X12 X13 X14 X15 X16 X17 X18 X19 X20 X21 X22 X23 X24 X25 X26 X27 X28 X29
X30
X31 X32 X33 X34 X35 X36 X37 X38 X39
Y1Y2Y3Y5Y6Y7Y8Y9Y11Y12Y4Y10Y13Y14Y15Y16Y17Y18Y19Y20Y21Y22Y23Y24 Y1Y2Y3Y5Y6Y7Y8Y9Y11Y12Y4Y10Y13Y14Y15Y16Y17Y18Y19Y20Y21Y22Y23Y24
土 台 120× 120
大 引 き 105× 105 根 太 45× 60 ＠ 303 火 打 90× 90
土 台 150× 120
柱 135*135
桧 特 一 等
桧 特 一 等 桧 特 一 等
桧 特 一 等 桧 特 一 等
桧 特 一 等 桧 特 一 等 桧 特 一 等
１ 階 床 伏 図
Ａ 56
工事名 製図 縮尺 図面番号
図面名称 検図 日付
一級建築士事務所 有会 限社
第119932号 一級建築士
荒 井 建 築 設 計事 務 所
荒 井 誠 二 ARAI ARCHITECT DESIGN CO.LTD.
社 会 福 祉 施 設 建 設 工 事 1： 100
H23.03.
凡 例
通 柱 150*150 管 柱 120*120 管 柱 150*150
杉 特 一 等 特 記 な き 梁 杉 材
集 成 材 EW E120-F330
小 屋 束 120*120
母 屋 120*150.120*180 ＠ 910 火 打 梁 90*90
特 記 材 (ﾋﾉｷ) 桧 特 一 等
集 成 材 丸 太 梁 φ 360.φ 330材
丸 太 梁 他 材
桧 丸 太
杉 特 一 等 杉 特 一 等 杉 特 一 等 垂 木 60*120 ＠ 455
垂 木 60*75 ＠ 455
棟 木 120*150.120*180.120*210 垂 木 2*60*75 ＠ 455
桧 特 一 等 桧 特 一 等 桧 特 一 等 杉 特 一 等 松 丸 太
900
2,275 5,915
33,670
10,0103,6406,370
1,8201,8203,6402,7303,640 20,0201,820
1,450 3,100
33,670 1,200
1,200
1,200
2,730 2,730
2,730 2,730
2,730
2,730 1,820
2,730 5,460
3,640 4,550
2,2754,095
14,560 3,640 3,640
2,730 4,550
5,005 7,735
910 4,095 1,820 5,915
150*300
150*300150*300150*300
（先端H=210にｶｯﾄ）
150*300 150*300
150*300 150*300
150*300 150*300
150*300
150*300 150*300
150*300 150*300
150*300 150*300
150*300150*300
150*300 150*300
棟木：120*210
棟木：120*150
棟木
：120*
210 棟木
：120*150
φ270
120*210120*210
120*210
120*300 120*210120*210
120*210
120*210120*210
120*210 120*210 120*210 120*210
7,2801,8204,550
20,020 1,8204,550
910 3,640 1,365 1,820 1,820 2,275 910 1,200
1,200
1,200
垂木 60×120 ＠455
Y1Y2Y3Y5Y6Y7Y8Y9Y11Y12Y4Y10Y13Y14Y15Y16Y17Y18Y19Y20Y21Y22Y23Y24 Y1Y2Y3Y5Y6Y7Y8Y9Y11Y12Y4Y10Y13Y14Y15Y16Y17Y18Y19Y20Y21Y22Y23Y24
X1 X2 X3 X4 X5 X6 X7 X8 X9 X10 X11 X12 X13 X14 X15 X16 X17 X18 X19 X20 X21 X22 X23 X24 X25 X26 X27 X28 X29
X30
X31 X32 X33 X34 X35 X36 X37 X38 X39
X1 X2 X3 X4 X5 X6 X7 X8 X9 X10 X11 X12 X13 X14 X15 X16 X17 X18 X19 X20 X21 X22 X23 X24 X25 X26 X27 X28 X29
X30
X31 X32 X33 X34 X35 X36 X37 X38 X39
120*240 120*240 120*240
φ300
φ270 120*360
φ360
φ360 φ330
φ360 φ360
120*300 120*240 120*240 120*240 120*240 120*420 EW
150*360(ﾋﾉｷ) 150*360(ﾋﾉｷ) 150*360(ﾋﾉｷ)
150*240
150*390 EW150*390 EW
120*390 EW
120*390 EW 120*390 EW
120*390 EW 120*240
120*210 120*210120*210 120*210120*210
120*210
120*270 120*240 120*270120*210 120*210 120*210
120*240
120*240 120*270 120*270 120*270 120*270
120*270 120*270 120*270 120*270 120*270 120*270
120*210 120*210
150*300
150*300
120*210 120*210 120*210 120*210 120*210 120*210
φ300 120*240 120*270120*210
120*210 120*240 120*270 120*240
120*210 120*210 120*240
120*240 120*210120*210 120*210 120*210
120*210
120*210 120*240120*240 120*240120*210 120*210120*210 120*210
120*210 120*210 135*570 EW
135*570 EW
135*570 EW
135*570 EW
120*540 EW
120*270 120*270 120*270 120*270
120*210
120*210 120*210 120*210
120*210
150*390 EW
150*390 EW 150*240
120*210 120*210 120*210 120*210 120*210 120*210 120*210 120*210
120*210 120*210 120*210 120*210 120*210 120*210 120*210
120*210
135*570 EW 120*210
120*210 120*210
120*210 φ
360
φ360
φ360
φ360
120*210
120*480 EW 135*480 EW
120*300
120*300
120*240
120*270120*210 120*210
120*240
120*210
120*210
120*210
120*270 120*240
120*240
120*240
120*240
120*210
120*240
120*210120*270
120*210 120*210
120*240
120*240
120*330 120*330 120*330 120*330 120*330
120*240 120*240
120*300
120*300 120*300 120*300
1,2001,200
垂木 2×60×75 ＠455 垂木 60×75 ＠455
垂木 2×60×75 ＠455垂木 2×60×75 ＠455垂木 60×75 ＠455 120*210
120*210120*210
母屋：120*180 母屋：120*150
母屋：120*180 母屋：120*150
120*360 120*360
150*240
150*240
150*240
120*240
120*270 120*210
120*300
150*240150*240 120*210120*210
120*300
120*300
120*300
120*300 120*300
120*210120*300 150*300
150*300
120*210
120*210
120*210 135*240135*240
120*210 120*210
120*240
120*270
120*210
120*300 120*300
120*300
120*330
150*360(ﾋﾉｷ)150*360(ﾋﾉｷ)
120*240
120*210 120*210
※ 水平構面(屋根下地)は構造用合板 t=15とし、面材を鉄丸釘 N50を用いて 150mm以下の間隔で垂木に対して打ち付ける。
軒桁.母屋.棟木の上面に設けられた傾斜面に垂木を載せ、垂木の側面から軒桁.母屋.棟木の上面に対して N75釘２本を斜め打ちする。
軒桁.母屋.棟木の上面の垂木と垂木の間(母屋の場合は,垂木の継目が載る母屋)に,垂木と同断面の転び止め材を載せ(左右の垂木との隙間は 3mm以下とする)、転び止め材の側面から軒桁.母屋.棟木の上面に N75釘４本(表２本と裏２本を千鳥配置)を斜め打ちする。
軒桁.母屋.棟木の上面に設けられた傾斜面に垂木を載せ、垂木の側面から軒桁.母屋.棟木の上面に対して N75釘２本を斜め打ちする。
部分：
他部分：
２ 階 梁 伏 図 1： 100
２ 階 梁 伏 図
Ａ 57
120*210
工事名 製図 縮尺 図面番号
図面名称 検図 日付
一級建築士事務所 有会 限社
第119932号 一級建築士
荒 井 建 築 設 計事 務 所
荒 井 誠 二 ARAI ARCHITECT DESIGN CO.LTD.
社 会 福 祉 施 設 建 設 工 事
H23.02.
1： 100
隅木：120*180
隅木：120*180
910 910
隅木：120*180
隅木：120*180
11,458.3
3,640 4,095
910 910
120*210
120*210 120*210
3,640
11,375
3,640 3,640 4,095
Y11Y12Y13Y14Y15
3,640910910
3,640910910
Y11Y12Y13Y14Y15
X18 X20 X21
X17 X19 X22 X23 X24 X25 X26 X27 X28 X29
X30
φ300 φ300
120*210 120*210
120*210 120*210
120*210
120*210
120*210
120*210
120*210
120*210 120*210
120*210 120*210
凡 例
通 柱 150*150 管 柱 120*120 管 柱 150*150
杉 特 一 等 特 記 な き 梁 杉 材
集 成 材 EW E120-F330
小 屋 束 120*120
母 屋 120*150.120*180 ＠ 910 火 打 梁 90*90
特 記 材 (ﾋﾉｷ) 桧 特 一 等
集 成 材 丸 太 梁 φ 360.φ 330材
丸 太 梁 他 材
桧 丸 太 杉 丸 太 杉 特 一 等 杉 特 一 等 杉 特 一 等 垂 木 60*120 ＠ 455
垂 木 60*75 ＠ 455
棟 木 120*150.120*180.120*210 垂 木 2*60*75 ＠ 455
桧 特 一 等 桧 特 一 等 桧 特 一 等 杉 特 一 等
7,2801,8201,820
1,200
つなぎ梁：120*150 つなぎ梁：120*150
つなぎ梁：120*150 つなぎ梁：120*150
つなぎ梁：120*150 つなぎ梁：120*150
つなぎ梁：120*150 1,200
1,8207,2801,820
1,8203,6401,820
25,935
14,560 11,375
1,820 1,820 1,820 1,820 1,820 1,820 1,820 1,820 1,820 1,820 3,640 4,095
25,935
14,560 11,375
1,820 1,820 1,820 1,820 1,820 1,820 1,820 1,820 1,820 1,820 3,640 4,095
150*210
150*210
150*210
150*210
150*210 150*210150*210
150*210
X1 X2 X3 X4 X5 X6 X7 X8 X9 X10 X11 X12 X13 X14 X15 X16 X17 X18 X19 X20 X21 X22 X23 X24 X25 X26 X27 X28 X29
X30
X1 X2 X3 X4 X5 X6 X7 X8 X9 X10 X11 X12 X13 X14 X15 X16 X17 X18 X19 X20 X21 X22 X23 X24 X25 X26 X27 X28 X29
X30
Y7Y8Y9Y11Y12Y10Y13Y14Y15Y16Y17Y18Y19 Y7Y8Y9Y11Y12Y10Y13Y14Y15Y16Y17Y18Y19
150*360 150*360 150*360 150*360 150*360 150*360 150*360
150*450 EW 150*450 EW 150*450 EW 150*450 EW 150*450 EW 150*450 EW 120*210 120*210 120*210 120*210
120*210
120*210
120*210 120*210 120*210 120*210
150*450EW 150*450EW 150*450EW 150*450EW 150*450EW 150*450EW
150*450 EW 150*450 EW 母屋：120*150
母屋：120*180
母屋：120*150 母屋：120*180
1,200 母屋：120*180 母屋：120*150
母屋：120*180 母屋：120*150
120*210
120*210
120*210
150*360 150*300150*300 150*240150*240 150*210150*210150*210
150*210
火打受梁120*150
150*450EW
火打受梁120*150
150*450EW
つなぎ梁間火打梁 120*60
※ 水平構面(屋根下地)は構造用合板 t=15とし、面材を鉄丸釘 N50を用いて 150mm以下の間隔で垂木に対して打ち付ける。
軒桁.母屋.棟木の上面に設けられた傾斜面に垂木を載せ、垂木の側面から軒桁.母屋.棟木の上面に対して N75釘２本を斜め打ちする。
軒桁.母屋.棟木の上面の垂木と垂木の間(母屋の場合は,垂木の継目が載る母屋)に,垂木と同断面の転び止め材を載せ(左右の垂木との隙間は 3mm以下とする)、転び止め材の側面から軒桁.母屋.棟木の上面に N75釘４本(表２本と裏２本を千鳥配置)を斜め打ちする。
軒桁.母屋.棟木の上面に設けられた傾斜面に垂木を載せ、垂木の側面から軒桁.母屋.棟木の上面に対して N75釘２本を斜め打ちする。
120*210
他部分：
部分：
