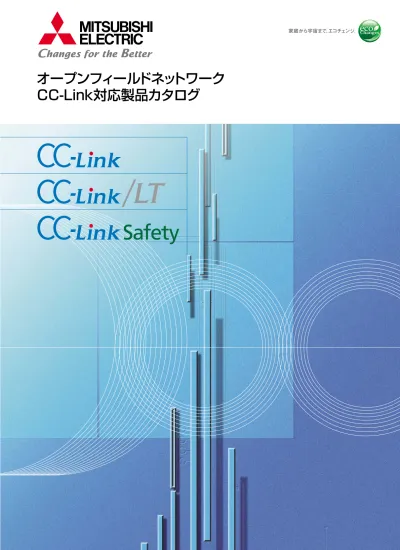

オープンフィールドネットワークCC-Link対応製品カタログ

S t rategic Network, CC-Link ,

CC-Link /LT &

CC-Link Safety

高 速 通 信 、省 配 線 、そ し て 安 全 。

強 い メ ー カ は 、F A ネ ッ ト ワ ー ク を 先 駆 け て い く 。

C C - L i n k フ ァ ミ リ ー で 先 駆 け て い く 。

強いFAをはじめよう。

強いネットワークにつながろう。

対応製品

コンセプト 03〜22

I N D E X

＜ CC-Link ＞ マスタ・ローカルユニット ブリッジユニット リモートI/Oユニット

安全リレーユニット アナログユニット その他

＜ CC-Link Safety ＞  マスタユニット

リモートI/Oユニット

＜ CC-Link/LT ＞ マスタユニット／ブリッジユニット リモートI/Oユニット

アナログユニット その他

＜ 開発ツール ＞ 組込み形ユニット

＜ その他 ＞ 仕様

三菱電機FAサイト 国際規格 CLPA サポート 保証について 価格表

23

24

25

30

31

32

35

36

37

38

40

41

42

43

46

47

48

49

52

53

Max.1Gbps

Max.2.5Mbps

安心と満足 のネットワーク活用を支える  充実 の サポ ート体制 。

  オープン性を確保した多彩なネットワークで、

FAの各階層をシームレスに統合

i

FAネットワークの明日をオープンに拓く。シームレスに見

●最高10Mbpsの高速通信

●リモート入出力（RX、RY） ：各8192点  リモートレジスタ （RWw） ：2048ワード         （RW r ） ：2048ワード

●マルチベンダーに対応

フィールド機器の接続にハイパフォーマンスを発揮する ネットワークです。高速かつ安定した入出力応答、自由 度の高い拡張性。この圧倒的なパフォーマンスが認め られ、日本発、世界標準のオープンフィールドネットワー クとして確固たる実績と信頼を積み重ねています。

●専用コネクタによる簡単施工

●点数モード（4点、8点、16点）の採用により、I/O  点数を有効に利用可能

●最大リンク点数は16点モード時で1024点

装置内の省配線ネットワークです。CC-Linkファミリーな らではのオープン性、高速性、耐ノイズ性を保ちながら、

簡易な設定、簡単な施工法などにより、配線工数の削 減を実現します。

CL1PAD1 CL2Y8-TP1B2

CL2X16-D1M1V

CL1X2-D

1D3S

CL1PAD1

［ライン内］

 フィールドネットワーク

［盤内・装置内］

 省配線ネットワーク

（CC-Link Ver 2.0使用時）

一貫した設計思想のもと、 オフィスから生産現場にいたるシームレスなネットワーク構築をトータルサポートする三菱電機。

その中でも、生産制御の最適化を担うのが、SEMI認証も取得した日本発・世界標準のフィールドネットワーク「CC-Link」 、 その設計思想を   省配線ネットワーク「CC-Link/LT」、安全分野にまで可能性を広げた安全ネットワーク「CC-Link Safety」です。 「Ethernet」や、Ethernet

「CC-Link IE」といった上位ネットワークとも柔軟に連携しながら、 ネットワークによる最適なFA環境を提案していきます。

QY42P QJ71C24-R2 QJ71GP21-SX QD81DL96 Q25HCPU

USB PULL MODERUNERRUSERBAT BOOT PULL

Q61P

,  MELSECNET/H  Ethernet

AnyWire

※SSCNETの新世代光ネットワークです。

インターネット／イントラネット

Ethernet

1Gbps

Max.10Mbps

Max.2.5Mbps 100/10Mbps

海外生産をサポートする「三菱グローバルFAセンター」や全国をカバーする国内サービス網、

さらに技術者教育にも対応する「三菱電機FAテクニカルセンター （FATEC） 」などにより、

CC-Link、CC-Link/LTをはじめとしたFAネットワークの最適活用を総合的にサポートいたします。

［工場部門間］情報ネットワーク   Ethernet

［工場内]

コントローラネットワーク

ii i

通す。 トータルに応える、三菱電機。

ネットワーク経由での  メンテナンスが可能。

CL2Y8-TP1B2 CL2X16-D1M1V

CL1X2-D

1D3S

Max.2.5Mbps

CL2Y8-TP1B2 CL2X16-D1M1V

CL1X2-D

1D3S

FX3UC-32MT-LT

 受け継いだ

 ベースで開発された

Max.10Mbps

［ライン内］

安全ネットワーク

活用。さまざまな生産情報の収集・

管理等を通して生産の効率化を実現 します。

生 産 現 場を危 険から守る、安 全システムを構 築 するための安 全フィールドネットワークです。高い 信 頼 性を要 求される 安 全システム において、

大 幅な省 配 線 化と、最 大10M b p sの高速 通信と RAS機能に基づいた高い伝送信頼性を同時に 実現します。

［ライン内］

フィールドネットワーク

QY42P QJ71C24-R2 QJ71GP21-SX QD81DL96 Q25HCPU

USB PULL MODERUNERRUSERBATBOOT

PULL Q64P

Ethernetベースの統合ネットワーク構想

「CC-Link  IE」のもと、いち早く登場した コントローラネットワークです。オープン＆

シームレスなネットワーク環境のもと、制 御情報に加え、機器情報保守／保全／

デバイス設定などの情報処理データの 高速・大容量伝送を実現します。

1Gbpsのギガビット伝送と、リアルタイム プロトコルによる伝送遅れの少ないリモ ートI/O制御を提供します。また制御デー タとともに、デバイス管理用途などの情 報もストレスなく通信できます。

PULL

USB PULL

 FAからビル管理まで、大規模用途への対応へ

［最大13.2kmのケーブル長］

なによりもベネフィットの世界標準へ、CC-Link。

■CC-Linkの総延長距離

5Mbps

2.5Mbps

625kbps

156kbps 100

400

900 160

4,300

4,480

4,400 5,200

6,700 9,900

7,600

13,200 1,760

1,200 1,100

0 2,000 4,000 6,000 8,000 10,000 12,000 14,000（m）

I/O制御

専用フラット、VCTF、専用可動

RX,RY：各1024点

 CC-Linkのケーブル  総延長距離は、 1.2km

（156kbps時） 。T分岐  リピータの使用時には、

 最大13.2kmまで延長。

 さらに、 光リピータも使用  可能で、 さまざまな大規  模施設に対応します。

Max.2.5Mbps Max.2.5Mbps

Max.10Mbps

Max.2.5Mbps

CL1PAD1

CL2Y8-TP1B2 CL2X16-D1M1V

CL1X2-D

1D3S

CL1PAD1

CL2Y8-TP1B2 CL2X16-D1M1V

CL1X2-D1D3S

CL2Y8-TP1B2 CL2X16-D1M1V

CL1X2-D1D3S

FX3UC-32MT-LT

一局あたりの  データ量  I/Oユニット  ラインアップ  対応する

制御方法   I/O制御＋インテリジェント分散

ケーブル

制御点数

最大延長距離

パラメータ設定

接続方法

GX Works3、

GX Works2、

GX Developer 専用固定、専用可動、

専用電源線内蔵

RX,RY：各8192点  RWｒ：2048ワード、

RWｗ：2048ワード（Ver2.0）

ネジ端子台・スプリング端子台・

e-CON・ワンタッチコネクタ・

防水コネクタ・40ピンコネクタ

1200m（156kbps時）

リピータ使用時、

最大13.2kmまで延長可

〈Ver1.0〉RX,RY：各32点  RWr：4ワード、RWｗ：4ワード

〈Ver2.0〉RX,RY：各128点  RWr：32ワード、RWw：32ワード

バス接続  T分岐接続  スター配線接続

設定不要

最大16点（16点モード時）

T分岐接続

CC-Link CC-Link/LT

10Mbps

リピータ（T分岐）使用時 リピータを使用しない時 光リピータ

（GIケーブル）使用時 ネジ端子台・スプリング端子台・

e-CON・MILコネクタ・

ケーブルコネクタ

幹線：500m  支線：200m

（156kbps時）

AJ65SBT-CLB

40 20 108 4 2 14 2 12 12 1 2 1 PWL RUN L ERR.

STATION NO.

B RATENOS TST MODEB RATE NC

ON

CC-Link

CC-Link/LT 1 2 3 4 5

6 7 8 9 10 1 2 3 4 5 6 7 8 CC-Link

L RUN L ERR.L ERR.CC-Link/LT CC-Link

CC-Link/LT

CC-Linkは、MELSEC総合プログラミングツールGX Works3、GX Works2、

GX Developerでパラメータ設定が可能。プログラムを大幅に削減し、効率よく設定できます。

（GX Works3の画面例）

 設定作業の効率アップへ

［簡単パラメータ設定］

ノンストップ・オペレーションへ ［RAS機能］

CC-Linkは、 パートナーメーカー数、国内外あわせて2000社以上。 また、対 応製品もマスタ、 スレーブ、 ツール、周辺機器など1300種を突破しています。

パートナー製品の拡大へ ［マルチベンダー化］

CC-Linkは、業界最高速レベルの伝送速度10Mbpsを実現し、ON/

OFF情報のようなビットデータ、アナログ情報などのワードデータを 高速かつ大量に伝送できます。

 複雑な制御、多品種少量生産の実現へ

［高速・大容量伝送］

リン クス キャ ンタ イム ms︵

︶

0 20 40 60

0 1 2 3 4 5 6

台数［台］

 ■CC-Linkリンクスキャンタイム（通信速度10Mbps時）

CC-Linkは、定時性が 保証されたネットワーク のため、不定期なトラン ジェント伝送が発生して も、 リンクスキャンタイム に影響を与えず、安定し た制御が可能です。

ネットワークの信頼性向上へ ［定時性］

複雑な配線が必要だった生産ラインも、CC-Linkを活用することで 省配線化し、 シンプルかつ低コストなシステム化が可能です。

 シンプル＆低コストなネットワーク構築へ

［省配線化］

「待機マスタ」、 「自動複列」 、 「子局切離」や、診断・リンク状態確認など、

 CC-LinkならではのRAS*機能を充実させています。

*RAS：Reliability（信頼性）、Availability（稼動性）、

  Serviceability（サービス性）  リモートI/O局のみ

 リモートデバイス局のみ

（全局1局占有時）

 ローカル局／インテリジェント  デバイス局のみ（全局1局占有時）

CON B C A

D

AJ65VBTS3-16D

COM1- NC

XAXBXCXDXEXF

COM1- COM1+

COM1+

Max.10Mbps

省配線によるベネフィット追求へ、CC-Link/LT。

いち早いシステムの立ち上げへ ［簡単施工］

◎専用コネクタ/ケーブルの使用により配線工数の軽減が可能です。

◎通信コネクタは雄雌一体型、幹線、支線分岐の区別なく使用できます。

パチン

I/O制御

専用フラット、VCTF、専用可動

RX,RY：各1024点

Max.2.5Mbps

Max.10Mbps

Max.2.5Mbps

CL1PAD1

CL2Y8-TP1B2 CL2X16-D1M1V

CL1X2-D1D3S

CL1PAD1

CL2Y8-TP1B2 CL2X16-D1M1V

CL1X2-

D1D3S

一局あたりの  データ量  I/Oユニット  ラインアップ  対応する

制御方法   I/O制御＋インテリジェント分散

ケーブル

制御点数

最大延長距離

パラメータ設定

接続方法

GX Works3、

GX Works2、

GX Developer 専用固定、専用可動、

専用電源線内蔵

RX,RY：各8192点  RWｒ：2048ワード、

RWｗ：2048ワード（Ver2.0）

ネジ端子台・スプリング端子台・

e-CON・ワンタッチコネクタ・

防水コネクタ・40ピンコネクタ

1200m（156kbps時）

リピータ使用時、

最大13.2kmまで延長可

バス接続  T分岐接続  スター配線接続

設定不要

最大16点（16点モード時）

T分岐接続

CC-Link CC-Link/LT

ネジ端子台・スプリング端子台・

e-CON・MILコネクタ・

ケーブルコネクタ

幹線：500m  支線：200m

（156kbps時）

Max.2.5Mbps

PW L RUN L ERR.

0 12 3 4 5 67 8 9 A B CD E F

CL2X16-D1M1V ST.No.1 2 3 4 5 6 7 8 LINK/PW IN

ON

CL2Y8-TP1B2

Y0 Y1 Y2 Y3

Y4 Y5 Y6 Y7

40 20 108 4 2 1 PWL RUN L ERR.

STATION NO.0.5ms 1.5ms ON

OUT 0 1 2 3 4 5 6 7

CL1X2-D1D3S

PWL RUN

0

STATION NO.

402010 8 4 2 1

HLD

COMM.

1

24G

X0Y0

+24V IN OUT

Max.2.5Mbps

CL2Y8-TP1B2 CL2X16-D1M1V

CL1X2-D1D3S

FX3UC-32MT-LT

〈Ver1.0〉RX,RY：各32点  RWr：4ワード、RWｗ：4ワード

〈Ver2.0〉RX,RY：各128点  RWr：32ワード、RWw：32ワード

CC-Link/LTのリンクスキャンタイムは、64局接続時で最高1.2ms

（2.5Mbps時） と、優れた応答性能を実現しています。

ハイスピード制御へ ［高速応答性］

 ネットワークを意識しない快適環境へ ［パラメータ設定不要］

信頼性の向上へ[誤配線防止]

4点、 ８点、 16点の点数モードを採用したCC-Link/LTでは、I/O点数を 有効に利用できます。

ムダの少ない割付へ ［I/O点数の有効活用］

CC-Link/LT対応製品は、EMC指令に適合した耐ノイズ性を実現しています。

ノイズに強いネットワークへ ［EMC指令への適合］

用途、 コストに応じたシステム構築へ

［豊富なケーブルラインアップ］

■CC-Link/LTリンクスキャンタイム（通信速度2.5Mbps時）

リン クス キャ ンタ イム ms︵

︶

0 20 40 60

0 0.5 1.0 1.5 2.0 2.5

局数

誤配線防止形状のケーブル、誤配線防止窓付きコネクタによりミスを 防止できます。

専用フラットケーブル、VCTFケーブル、専用可動ケーブルの3種類 から選択できます。

専用フラットケーブル

VCTFケーブル 専用可動ケーブル

オレンジ色はNG

Flexible!!

 16点モード  8点モード  4点モード

信頼性の向上へ[誤配線防止]

AJ65SBT-CLB 40 20 108 4 2 1

4 2 12 1 2 1 2 1 PWL RUN L ERR.

STATION NO.

B RATENOS TST MODE B RATE NC

ON CC-Link

CC-Link/LT 1 2 3 4 5 6 7 8 9 10 1 2 3 4 5 6 7 8 CC-Link

L RUN L ERR.L ERR.CC-Link/LT CC-Link

CC-Link/LT

CL2X8-D1C3V ST.No.

1 2 3 4 5 6 7 8 LINK/PW IN

ON

Max.2.5Mbps

CL2Y8-TP1B2

Y0 Y1 Y2 Y3

Y4 Y5 Y6 Y7

40 20 108 4 2 1 PWL RUN L ERR.

STATION NO.0.5ms1.5ms ON OUT

0 1 2 3 4 5 6 7

CL1X2-D1D

3S

PWL RUN

0

STATION NO.

402010 8 4 2 1 HLD COMM.

1

24G

X0Y0

+24V IN OUT

Max.2.5Mbps

PW L RUN L ERR.

0 1 2 34 5 6 7 89 A B CD E F

CL2X16-D1M1V ST.No.1 2 3 4 5 6 7 8 LINK/PW IN

ON

CL2Y8-TP1B2

Y0 Y1 Y2 Y3

Y4 Y5 Y6 Y7

40 20 108 4 2 1 PWL RUN L ERR.

STATION NO.0.5ms1.5ms ON OUT

0 1 2 3 4 5 6 7

CL1X2-D1D3SPW

L RUN

0

STATION NO.

402010 8 4 2 1 HLD COMM.

1

24G

X0Y0

+24V IN OUT FX3UC-32MT-LT

面倒なパラメータ設定は一切不要です。マスタユニットのみで、伝送

速度の設定ができます。

セーフティという生産革新へ、CC-Link Safety。

生産現場の危険を低減させ、安全な作業環境を実現するために開発された安全フィールドネットワーク「CC-Link Safety」。生産ラインの   その安全機器からの信号により生産ラインを停止させる「安全シーケンサ」をシンプルな配線でつなぎ、作業中の事故を未然に防ぎます。

騒音・振動による危険源  電気的危険源  機械的危険源

【生産ラインにある危険源】

【安全ソリューション例】

危険源を安全柵で囲むだけでは不十分です。また作業者の ミス、機械の故障などはいつ起こるかわかりません。だからこそ、

どんな時でも事故を起こさない対策、 「安全ソリューション」の 構築が必要です。

C C - L i n kと同じ1 0 M b p s の 伝 送 速 度を実 現 。また、

C C - L i n kと同じケーブル の 使 用 や 一 般 局の接 続 が できます。

安全確保と省配線の両立へ 

［CC-Linkからの機能継承］

通信遅延やメッセージ欠損などの通信異常を検出し、確実 にシステムを停止させます。

確実な安全制御の実現へ

［強化されたRAS機能］

安 全リモート局を分 散 配 置できるため、I/ O 配 線を短く できます。また、容易にI/Oを拡張できます。

フレキシブルなシステム設計・配線へ 

［安全リモート局の分散配置］

グローバルレベルの安全化へ 

［国際安全規格に適合］

国際安全規格IEC 61508SIL3、EN954-1/ISO 13849-1 カテゴリ４に適合。グローバルな広がり見せる生産現場の 安全化ニーズに対応しています。

故障・異常情報を集中管理へ 

［故障・異常履歴の記録］

先手のトラブル対策へ 

［安全リモート局の交信局特定機能］

安全リモート局の形名、製造情報をネットワークパラメータに 設定することで、設定と異なる安全リモート局の接続を検出 できます。

自在な安全システム構築へ 

［多彩な対応製品］

弊社をはじめとした多くのCLPAパートナメーカが、シーケンサ、

ライトカーテン、警告灯などの多彩な対応製品をリリースして います。CC-Linkと同じケーブルや一般局も使用できます。

 異常を検知する「安全機器」と、

  安全システムの省配線化にも大きな効果を発揮します。

 ■CC-Link Safetyシステム構築例       （自動車溶接ラインの場合）

0

1 4

5 8

9 C

D

0 2

1 3

2

3 6

7 A

B X0

POWER  RUN  SAFFETY  ERR.

LINK IDSTATION NO. STATION NAME. B RATE Q50J65BTB2-12DT

L RUN  L ERR.

SD  RD

E F

123456789ABCDEF

STATION NO.

X10 X1

5 0 1 4 6

2 3 5 0 1 4 6

92

3 7 8 0 1

4 2 3 AJ65BTB1-16D

0 PW

123456789ABCDEF

L RUNSDRDL ERR.

DA DG

DB SLD

(FG)

1 3 5 7 9 11 13 15 17 19 21 23 25 27

2 4 6 8 10 12 14 16 18 20 22 24 26

+24V24G

B RATE

一般リモート 入出力ユニット

安全リモート 入出力ユニット

安全スイッチ 安全シーケンサ ライトカーテン

ロボット

PULL POWER QS061P-A1

QS001CPU ALIVE RUN ERR.

TEST USER BAT.

QJ61BT12

1 3 5 7 6 4 2 RUN MODE SD ERR.

PRM D LINK RD

QJ61BT12

1 3 5 7 6 4 2

警告灯

設計、 製造、 メンテナンス担当者の皆さま・ ・ ・

設 計 担 当

 FA現場の課題は、設計、製造、 メンテナンスと、

 担当者によってさまざまです。

 その声のひとつ、 ひとつをしっかりと受け止めたい。

 しっかりと応えたい・ ・ ・   CC-Linkは、 その志をもとに、

 日本初＆発のオープンフィールドネットワークとして   機能を磨きあげてきました。

 そして、CC-Link/LTは、

 オープンなCC-Linkの設計思想を受け継いだ   省配線ネットワーク。

「こう、 したい！」 「こう、 できないものか？」 ・ ・ ・   CC-Link&CC-Link /LTには、

 ネットワーク課題の数だけ、語るべき機能があります。

現場のネットワーク課題を、 ひとつ、 ひとつ、

解決機能として磨きあげていく  CC-Link & CC-Link/LT。

色々な機能を使いたい・・・

安心して使うために・・・  CC-Link

「高速なセンサ入力を取り込みたい」

「デバイスをたくさんつなげたい」

「ネットワークを簡単に使いたい」

「難しそうだが、リモートI/Oを使ってみたい」

「汎用ケーブルを使いたい」

CC-Link

「ノイズに強いネットワークを使いたい」

「いろんなデバイスを    １つのネットワークで制御したい」

「設備／機械を海外に輸出したい」

CC-Link CC-Link/LT

CC-Link/LT

（P13・P14）

あなたの声は、CC-Link & CC-Lin

もっと簡単に・・・

「多品種・少量生産を行いたい」

「複雑な制御が必要だ」

「アナログ機器をたくさんつなげたい」

「分散制御をしたい」

「ライン間をつなぎたい」

「ビル管理のネットワークとして使いたい」

「表示器や アンドン をつなげたい」

「インバータ、サーボをつなげたい」

製 造 担 当   メンテナンス  担当

「回線テストなどで、予防保全をしたい」

CC-Link CC-Link/LT

「シーケンサマスタから離れた所で、

  メンテナンスしたい」

CC-Link

「ノイズに強いネットワークがほしい」

CC-Link CC-Link/LT

「システムを止めたくない」

CC-Link

「簡単にトラブルシューティングをしたい」

CC-Link CC-Link/LT トラブルが起こるまえに・・・

（予防保全）

トラブルが起こってしまったら・・・

（トラブルシューティング）

（P15・P16）

（P17・P18）

さあ、CC-Link&CC-Link/LT！解決への１ページは、 ここから開かれていきます。

k/LTが受けとめます。

「思い通りにデバイスを配置したい」

「搬出時の分解、搬入時の組立を    簡単に行いたい」

CC-Link

「異物混入による故障を防ぎたい」

「配線チェックや立ち上げを素早くしたい」

CC-Link

「配線工数を減らして、コストを削減したい    配線ミスも無くしたい」

CC-Link CC-Link/LT CC-Link/LT 組立時には・・・

テスト・操業時には・・・

■高速・大容量データ伝送

業界最高速レベルのバス形ネットワークであるCC-Linkは、ON/OFF情報 のようなビットデータ、アナログ情報などのワードデータを高速かつ大量に 伝送できます。

■CC-Linkリンクスキャンタイムの目安（通信速度10Mbps時）

  CC-Linkなら高速・大容量通信

CC-Linkは、表示器などへの不定期なメッセージ送信（トランジェント伝送）

が発生した場合も、定時性が保証されており、 リンクスキャンタイムに影響を 与えずに安定した制御が可能です。

  CC-Linkなら定時性を保証

  CC-Link/LTなら盤内・装置内でも高速応答

 CC-Link/LTならパラメータ設定不要、伝送速度の設定は   マスタユニットのみ

＜大容量サイクリック伝送データ＞

  CC-Linkなら簡易コントローラ間ネットによる分散制御

CC-Linkは定時性 （安定性） の高いサイクリック伝送を使用し、 コントローラ間

（マスタ局、 ローカル局） のN：N通信ができます。

■簡易コントローラ間ネット

■CC-Link Ver2.0対応のアナログユニット

CC-Linkなら・・・

CC-Linkは、従来の約８倍の受信容量をもつCC-Link Ver 2.0に対応したア ナログユニットを準備。大容量通信を必要とする計装システムにも対応します。

        なら多様な拡張ニーズに対応

■CC-Link/LTリンクスキャンタイム（通信速度2.5Mbps時）

リン クス キャ ンタ イム ms︵

︶

0 20 40 60

0 0.5 1.0 1.5 2.0 2.5

局数  16点モード

 8点モード  4点モード

「タクトタイムを短縮したい」  「複雑な制御が必要だ」

「アナログ機器をたくさんつなげたい」

「高速にセンサ入力を取り込みたい」

「難しそうだが、 リモートI/Oを使ってみたい」

「分散制御をしたい」

CC-Link/LTなら・・・

CC-LinkV2なら、

最大接続台数が2倍に。

リモートレジスタ（RWw）＝

リン クス キャ ンタ イム ms︵

︶0 0 20 40 60

1 2 3 4 5 6

台数［台］

STATION NO.X10X1

5

0 1

4

6235 0 1

4

6923

78

0 1 423 AJ65BTB1-16D

0

PW

123456789ABCDEF

L RUNSDRDL ERR.

DADG

DBSLD (FG)

13579111315171921232527

2468101214161820222426

+24V24G B RATE

PULL

USB Q25HCPUQX10 T.PASSSDERRQJ71BR11RUNMNGD.LINKRDERR

RUN T.PASSSDERR MNG D.LINK RDERR

01 23 45 67 89 AB CDE F MODERUN ERR USERBAT BOOT

PULL QJ71BR11 QX41 POWER Q61P-A1 QJ61BT11RUNMSTSDERR.L RUNS MSTRDL ERR

1 3 5 7 2 4 6

0123456 7 8 90123456 7 8 9ABCDEF0123456789

PULL

USB

Q25HCPUQX10 QJ71BR11

RUN T.PASSSDERRMNGD.LINKRDERR

RUN T.PASSSDERR MNG D.LINK RDERR

0 1 2 34 5 6 7 89 A B C DE F MODERUNERR USER BAT BOOT

PULL

QJ71BR11 QX41 POWER Q61P-A1

QJ61BT11RUNMSTSD ERR.

L RUN S MST RDL ERR

1 3 5 7 2 4 6

01234567 8 901234567 8 9ABCD

EF0123456789

PULL

USB

Q25HCPUQX10 T.PASSSDERRQJ71BR11RUNMNGD.LINKRDERR RUN T.PASSSD ERR MNG D.LINK RDERR

0 1 23 4 5 67 8 9 A BC D E F MODE RUN ERR USER BAT BOOT

PULL

QJ71BR11 QX41 POWER

Q61P-A1 QJ61BT11RUNMSTSD

ERR.

L RUN S MST RDL ERR

1 3 5 7 2 4 6

01234567 8 901234567 8 9ABCD

EF0123456789

PULL

USB

Q25HCPUQX10 QJ71BR11T.PASSSDERRRUNMNGD.LINKRDERR RUN T.PASSSD ERR MNG D.LINK RDERR

0 1 23 4 5 67 8 9 A BC D E F MODE RUN ERR USER BAT BOOT

PULL

QJ71BR11 QX41 POWER

Q61P-A1 QJ61BT11ERR.RUNMSTSD

L RUN S MST RDL ERR

1 3 5 7 2 4 6

01234567 8 901234567 8 9ABCDEF0123456789

 リモートI/O局のみ  リモートデバイス局のみ

（全局1局占有時）

 ローカル局／インテリジェント  デバイス局のみ

（全局1局占有時）

データ容量  リモート入出力（RX、 RY）＝ 各8192点  2048ワード

        （RW r ）＝ 2048ワード

最大21台接続

最大42台

接続

設計者の「こうしたい！」。

ライン内、そして盤内・装置内の双方で、 ここまでお応

CC-Link/LTは、パラメータ設定が一切不要です。また、マスタユニットで 伝送速度の設定をするだけで、簡単にリモートI/Oを使用できます。

64局接続時のリンクスキャンタイムは最高1.2ms（2.5Mbps時）。伝送距離 に応じて2.5Mbps、 625kbps、 156kbpsを選択可能です。

※MELSEC iQ-Rシリーズ（RJ61BT11）のリモートデバイスネット

 Ver.1モードまたは、リモートデバイスネットVer.2モード時は最大64台になります。

Ver 1.0

  CC-Linkならエンジニアリングツールで簡単パラメータ設定

CC-Linkは、最大10Mbpsの高速伝送に対応した専用ケーブルを採用。

また、優れた耐ノイズ性も兼ね備えています。

  CC-Linkなら専用ケーブルで高信頼性を実現

  CC-Link/LTなら豊富なケーブルラインアップ

■データ通信容量比較

CC-Link Ver2.0は、従来のVer.1.10／Ver.1.00の約８倍の送受信容量を 実現しました。

      なら最大8192点、4096ワード

「いろんなデバイスを１つのネットワークで制御したい」

  CC-Linkなら多彩なパートナー製品がラインアップ   されています。

「設備／機械を海外に輸出したい」

  CC-LinkならUL規格を始めとした各種安全規格や   船舶規格に対応しています。

■CC-Linkの総延長距離

■CC-Link専用ケーブル 総延長距離が1.2km

にも達するCC-Link 。T分岐リピータユニットを使用

すれば、延長可能な伝送距離は13.2km

へ。

CC-Linkなら総延長距離1200m、 リピータ使用で最大13.2km

※伝送速度を156kbpsに設定した場合の最大伝送距離です。

10Mbps

5Mbps

2.5Mbps

625kbps

156kbps 100

400

900 160

4,300

4,480

4,400 5,200

6,700

9,900 7,600

13,200 1,760

1,200 1,100

0 2,000 4,000 6,000 8,000 10,000 12,000 14,000（m）

リピータを使用しない時 光リピータ（GIケーブル）使用時 リピータ（T分岐）使用時

CC-Linkなら、 その他にも・ ・ ・

専用フラットケーブル VCTFケーブル 専用可動ケーブル

「デバイスをたくさんつなげたい」

 Windows

メリットを生かし操作性を向上させた総合プログラミングツール

「GX Works3」、 「GX Works2」、 「GX Developer」により、CC-Linkの パラメータ設定をプログラムなしで行えます。

「ネットワークを簡単に使いたい」

サイクリック伝送以外にもトランジェント伝送（最大960バイト） を使用すること で、データの読み書きを簡易にします。

  CC-Linkならトランジェント伝送で対応

「表示器や アンドン をつなげたい」

「ネットワークを安心して使いたい」

「ライン間をつなぎたい」

「ビル管理のネットワークとして使いたい」

CC-Link/LTは、用途に応じて専用フラットケーブル、 VCTFケーブル、専用可動 ケーブルを選択できます。

「汎用のケーブルを使いたい」

※詳細は、三菱電機FAサイトをご覧ください。

 （RX、RY）＝各2048点   （RWw）＝256ワード   （RW r ）＝256ワード

リモート入出力  リモートレジスタ

（RX、RY）＝各8192点

（RWw）＝2048ワード

（RW r ）＝2048ワード

リモート入出力  リモートレジスタ

固定部用

高可動部用

可動部用

電源線内蔵

えします。

Ver 1.0

  CC-Linkならリピータで配線も思いのまま

CC-Linkでは、T分岐リピータ、 空間リピータ、光リピータ、 リピータハブをご用意。

10Mbpsでも自由自在な配線を実現します。

入出力点数32点、 16点、 8点、 4点、2点の小形リモートI/Oユニットをラインアップ。

天井取付、正面取付、平面取付などの６方向取付に対応し、設置環境や用途 に応じて選択できます。

■６方向で機械へ直接取付

  CC-LinkファミリーならリモートI/Oの小形化・直接取付で対応

CC-Linkファミリーなら、 多彩なコネクタ、 そして端子台

CC-Linkファミリーは、工夫をこらした専用コネクタにより、配線工数の低減、 コストを削減します。また、誤配線を防止します。

セルフアップネジにより、端子台ネジを緩めるだけで、

丸圧着端子をそのまま接続できます。

2ピース構造の端子台のため、ネジ締め、増し締めが不要です。

業界標準のe-CONを採用、 プラグ単位でセンサの交換ができます。 簡単にロックや取り外しができるロック機構を採用、

押し込むだけでバラ線を確実に接続できます。

丸圧着端子 端子台

フィンガープロテクト

「思い通りにデバイスを配置したい」

「配線工数を減らして、 コストを削減したい」「配線ミスもなくしたい」

コネクタ

簡易抜け止め構造

バラ線

押込む

半田付け、電線皮ムキ、

ネジ締め不要 セルフアップネジ

AJ65FBT-RPH

UNIT POWER ERR.

L5 RD L6 RD L7 RD L8 RD 2.5M 5M10M 156k 625k POWERRUNSDRD

L1 RD L2 RD L3 RD L4 RD

LINK5 LINK1

LINK6 LINK2

LINK7 LINK3

LINK8 LINK4

876541

リモートI/O局、リモートデバイス局 インテリジェントデバイス局、ローカル局等 マスタ局

リピータハブ

ネジ端子台タイプ  スプリングクランプ端子台タイプ

ワンタッチコネクタタイプ

天井取付け 正面取付け 正面取付け

平面取付け

オープンセンサコネクタ（e-CON）

センサ、バルブへ

センサコネクタ（e-CON）タイプ

CL2Y8-TP1B2

DC24V DC24VY0Y1Y2Y3Y4Y5Y6Y7

DC24G DC24GCOM+ COM+COM+ COM+COM+ COM+COM+ COM+

40 20 108 4 2 1 PWL RUNL ERR.

STATION NO.HLD

ON OUT 0 1 2 3 4 5 6 7

CL2Y8-TP1B2

DC24V DC24VY0Y1Y2Y3Y4Y5Y6Y7

DC24G DC24GCOM+ COM+COM+ COM+COM+ COM+COM+ COM+

40 20 108 4 2 1 PWL RUNL ERR.

STATION NO. HLD

ON OUT 0 1 2 3 4 5 6 7 CL2Y8-TP1B2

DC24V DC24VY0Y1Y2Y3Y4Y5Y6Y7

DC24G DC24G COM+ COM+COM+ COM+

COM+ COM+COM+ COM+

40 20 108 4 2 1 PWL RUNL ERR.

STATION NO. HLD

ON OUT 0 1 2 3 4 5 6 7

製造担当者の「ここを改善したい！生産効率をアップ

CC-Link& CC-Link/LTなら、 多彩な機能でお応え

IP67に対応した保護構造により、水を使用する環境でも使用できます。

リレーターミナルや端子台変換ユニットへも簡単に接続できる 業界最小クラスのMILコネクタを採用しています。

業界最小クラスの小形サイズのため、ケーブルと同様に ダクト内への収納もできます。

センサ スイッチ

コネクタ

CL1-HLD 入力出力機器や

端子台変換ユニットへ

  CC-Linkファミリーならコネクタで簡単接続が可能

CC-Linkファミリーは、幹線をコネクタ接続することにより、必要に応じた接続

／切り離しができます。

「搬出時の分解、搬入時の組立を簡単にしたい」

  CC-Linkなら保護カバーでがっちりガード

装着・取り外しも簡単な、保全性にすぐれた保護カバーをご用意。無色透明の ため、装着したままユニットのLED表示や配線を確認できます。

「異物混入による故障を防ぎたい」

  CC-Linkなら簡単設定で立ち上げ可能

CC-Linkでは、自動起動機能により、 ネットワークパラメータを設定することなく ネットワークを起動できます。

「配線チェックや立ち上げを素早くしたい」

防水コネクタタイプ（M12）

MILコネクタタイプ  ケーブルタイプ

■オンラインコネクタ

ワンタッチコネクタプラグ A6CON-TR11N

通信用オンラインコネクタ A6CON-LJ5P

したい！」。

します。

コネクタの抜き差しのみで、簡単に配線できます。

40ピンコネクタタイプ

■電源ノイズテスト （AC/DC）

■離れた所からメンテナンス

■束線ノイズテスト

テスト品 マスタ局

電源線

テスト品 マスタ局

通信線（CC-Link）

通信線（CC-Link）

AJ65BT-R2N 周辺機器

周辺機器 周辺機器 周辺機器

CC-Link

データリンク状態を特殊リレー、特殊レジスタで確認可能。また、 オフラインテストによりハードウェアテスト、回線テストなどが行えます。

CC-Linkファミリーなら先手、先手の保全策

トラブルが起こるまえに（予防保全）

「回線テストなどで、 トラブルを防ぎたい」

RS-232インタフェースユニット （AJ65BT-R2N） をCC-Linkシステム上に組み込むことにより、 シーケンサマスタに対して離れた所からでもメンテナンスを実行できます。

CC-Linkならリモート機能も充実

「シーケンサマスタから離れた所で、 メンテナンスがしたい」

CLPAパートナー製品は機種毎に電源ノイズテスト、束線ノイズテストを含めたコンフォーマンステスト （適合性試験） を実施済みです。

CC-Linkファミリーならコンフォーマンステストに裏付けられた耐ノイズ性

「ノイズに強いネットワークがほしい」

このように、シーケンサCPUの設置場所まで、

周辺機器を移動させる必要がありません。

任意の局に対して、

プログラミングソフトウェアによる  オンライン操作が可能！

PULL

USB

Q25HCPU QX10 T.PASSQJ71BR11RUN

SD ERR MNG D.LINK RD ERR RUN T.PASS SD ERR MNG D.LINK RD ERR

0 1 2 3 4 5 6 7 8 9 A B C D E F MODE RUN ERR USER BAT BOOT

PULL

QJ71BR11 QX41 POWER

Q61P-A1

QJ61BT11 RUN MSTSD ERR.

L RUN S MST RD L ERR

1 3 5 7 2 4 6 0123 4567 8 9

0123 4567 8 9

ABCD EF0123456789 PULL

USB

Q25HCPU QX10 QJ71BR11T.PASSRUN

SD ERR MNG D.LINK RD ERR RUN T.PASS SD ERR MNG D.LINK RD ERR

0 1 2 3 4 5 6 7 8 9 A B C D E F MODE RUN ERR USER BAT BOOT

PULL

QJ71BR11 QX41 POWER

Q61P-A1

QJ61BT11 RUNMSTSD ERR.

L RUN S MST RD L ERR

1 3 5 7 2 4 6 0123 4567 8 9

0123 4567 8 9

ABCDEF 0123456789 Q172CPU

USB

PULL CH1

CH2 FRONT SSCNET

RS-232 QJ71C24-R2

QJ61BT-11

PULL POWERQ25HCPU

USB QJ71LP21-25

QJ61CL12

ON

TEST MODE B RATE

87654321

SW POINTSI/O PULL

MODE RUN ERR USER BAT BOOT

MODE RUN ERR USER BAT BOOT Q64P

Q172CPU

USB

PULL CH1

CH2 FRONT SSCNET

RS-232 QJ71C24-R2

QJ61BT-11

PULL POWERQ25HCPU

USB QJ71LP21-25

QJ61CL12

ON

TEST MODE B RATE

87654321

SW POINTSI/O PULL

MODE RUN ERR USER BAT BOOT

MODE RUN ERR USER BAT BOOT Q64P

Q172CPU

USB

PULL CH1

CH2 FRONT SSCNET

RS-232 QJ71C24-R2

QJ61BT-11

PULL POWERQ25HCPU

USB QJ71LP21-25

QJ61CL12

ON

TEST MODE B RATE

87654321

SW POINTSI/O PULL

MODE RUN ERR USER BAT BOOT

MODE RUN ERR USER BAT BOOT Q64P

ローカル局 ローカル局 ローカル局

メンテナンス担当者の「ストップさせたくない！」。

CC-Link & CC-Link/LTなら、こんな安心機能でバ
