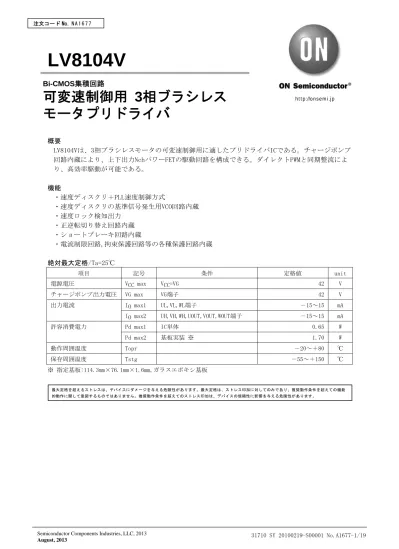

LV8104V
概要
LV8104Vは、3相ブラシレスモータの可変速制御用に適したプリドライバICである。チャージポンプ
回路内蔵により、上下出力NchパワーFETの駆動回路を構成できる。ダイレクトPWMと同期整流によ
り、高効率駆動が可能である。
機能
・速度ディスクリ＋PLL速度制御方式
・速度ディスクリの基準信号発生用VCO回路内蔵
・速度ロック検知出力
・正逆転切り替え回路内蔵
・ショートブレーキ回路内蔵
・電流制限回路,拘束保護回路等の各種保護回路内蔵
絶対最大定格/Ta=25℃
項目 記号 条件 定格値 unit 電源電圧 VCC max VCC=VG 42 V チャージポンプ出力電圧 VG max VG端子 42 V IO max1 UL,VL,WL端子 －15～15 mA 出力電流 IO max2 UH,VH,WH,UOUT,VOUT,WOUT端子 －15～15 mA Pd max1 IC単体 0.65 W 許容消費電力 Pd max2 基板実装 ※ 1.70 W 動作周囲温度 Topr －20～＋80 ℃ 保存周囲温度 Tstg －55～＋150 ℃ ※ 指定基板:114.3mm×76.1mm×1.6mm,ガラスエポキシ基板Bi-CMOS集積回路
可変速制御用 3相ブラシレス
モータプリドライバ
最大定格を超えるストレスは、デバイスにダメージを与える危険性があります。最大定格は、ストレス印加に対してのみであり、推奨動作条件を超えての機能 的動作に関して意図するものではありません。推奨動作条件を超えてのストレス印加は、デバイスの信頼性に影響を与える危険性があります。許容動作範囲/Ta=25℃
項目 記号 条件 unit 電源電圧範囲 VCC 16～28 V 5V定電圧出力電流 IREG 0～－10 mA LD端子印加電圧 VLD 0～6 V LD端子出力電流 ILD 0～5 mA FGS端子印加電圧 VFGS 0～6 V FGS端子出力電流 IFGS 0～5 mA電気的特性/Ta=25℃,VCC=24V
項目 記号 条件 min typ max unit
電源電流1 ICC1 6.5 8.2 mA 電源電流2 ICC2 ストップ時 3 3.8 mA 5V定電圧出力(VREG端子) 出力電圧 VREG IO=－5mA 5.2 5.6 6.0 V 電圧変動 ΔV(REG1) VCC=16～28V 10 50 mV 負荷変動 ΔV(REG2) IO=－5～－10mA 10 50 mV 出力部/条件:VG=33Vを印加
出力Hレベル電圧1 VOH1 UL,VL,WL端子 IOH=－2mA VREG-0.48 VREG-0.35 VREG-0.22 V 出力Lレベル電圧1 VOL1 UL,VL,WL端子 IOL=2mA 0.19 0.30 0.41 V 出力Hレベル電圧2 VOH2 UH,VH,WH端子 IOH=－2mA VG-0.65 VG-0.5 VG-0.35 V 出力Lレベル電圧2 VOL2 UH,VH,WH端子 IOL=2mA 0.45 0.6 0.8 V
PWM周波数 f(PWM) 16 20 24 kHz 内部発振器 発振周波数 f(REF) 1.79 2.24 2.69 MHz チャージポンプ出力(VG端子) 出力電圧 VGOUT VCC＋7.9 VCC＋9.0 VCC＋10.0 V CP1端子 出力Hレベル電圧 VOH(CP1) ICP1=－2mA VCC-1.45 VCC-1.1 VCC-0.8 V 出力Lレベル電圧 VOL(CP1) ICP1=2mA 0.5 0.65 0.8 V チャージポンプ周波数 f(CP1) 112 140 168 kHz ホールアンプ 入力バイアス電流 IB(HA) －2 －0.1 μA 同相入力電圧範囲1 VICM1 ホール素子使用時 0.3 3.5 V 同相入力電圧範囲2 VICM2 入力片側バイアス時 (ホールIC応用) 0 VREG V ホール入力感度 SIN波 50 mVp-p ヒステリシス幅 ΔVIN(HA) 5 13 24 mV 入力電圧L→H VSLH 2 7 12 mV 入力電圧H→L VSHL －12 －6 －2 mV FGアンプ 入力オフセット電圧 VIO(FG) －10 10 mV 入力バイアス電流 IB(FG) －1 1 μA 基準電圧 VB(FG) －5% VREG/2 5% V 出力Hレベル電圧 VOH(FG) IFGI=－0.1mA,無負荷 3.95 4.4 4.85 V
前ページより続く。
項目 記号 条件 min typ max unit
出力Lレベル電圧 VOL(FG) IFGI=0.1mA,無負荷 0.75 1.2 1.65 V FG入力感度 GAIN 100倍 3 mV 次段のシュミット幅 片側ヒステリシス コンパレータ 120 200 280 mV 動作周波数範囲 3 kHz オープンループGAIN fFG=2kHz 45 48 dB FGS出力 出力飽和電圧 VOL(FGS) IFGS=2mA 0.2 0.4 V
出力リーク電流 IL(FGS) VO=6V 10 μA
CSD発振回路 出力Hレベル電圧 VOH(CSD) 2.9 3.4 3.9 V 出力Lレベル電圧 VOL(CSD) 1.6 2.0 2.4 V 振幅 V(CSD) 1.15 1.4 1.65 Vp-p 外付けC充電電流 ICHG1 －13 －10 －7 μA 外付けC放電電流 ICHG2 7.5 10.5 13.5 μA 発振周波数 f(CSD) C=0.047μF 78 Hz 速度ディスクリ出力
出力Hレベル電圧 VOH(D) VREG-1.25 VREG-1.0 VREG-0.75 V
出力Lレベル電圧 VOL(D) 0.65 0.9 1.15 V
カウント数 512
LD出力
出力飽和電圧 VOL(LD) ILD=2mA 0.2 0.4 V
出力リーク電流 IL(LD) VO=6V 10 μA
ロック範囲 －6.25 ＋6.25 %
PLL出力
出力Hレベル電圧 VOH(P) VREG-2.0 VREG-1.7 VREG-1.4 V
出力Lレベル電圧 VOL(P) 1.3 1.6 1.9 V 電流制御回路 駆動ゲイン GDF 0.20 0.25 0.32 倍 電流制限動作 リミッタ電圧 VRF 0.225 0.25 0.27 V 積分器 入力オフセット電圧 VIO(INT) －10 10 mV 入力バイアス電流 IB(INT) －1 1 μA 基準電圧 VB(INT) －5% VREG/2 5% V 出力Hレベル電圧 VOH(INT) IINTI=－0.1mA,無負荷 3.95 4.4 4.85 V 出力Lレベル電圧 VOL(INT) IINTI=0.1mA,無負荷 0.75 1.2 1.65 V オープンループGAIN fINT=2kHz 45 48 dB VCO発振器(C端子) 発振周波数範囲 f(C) C=120pF,R=24kΩ 0.15 1.54 MHz 出力Hレベル電圧 VOH(C) FIL=2.5V 2.71 3.16 3.61 V 出力Lレベル電圧 VOL(C) FIL=2.5V 2.20 2.60 3.00 V 振幅 V(C) FIL=2.5V 0.44 0.56 0.68 Vp-p 次ページへ続く。
前ページより続く。
項目 記号 条件 min typ max unit
FIL端子 出力ソース電流 IOH(FIL) －15 －11 －6 μA 出力シンク電流 IOL(FIL) 6 10 15 μA 低電圧保護回路 動作電圧 VLVSD 10.0 10.7 11.4 V ヒステリシス幅 ΔVLVSD 0.72 0.97 1.22 V 熱しゃ断動作 熱しゃ断動作温度 TSD 設計目標値 150 175 ℃ ヒステリシス幅 ΔTSD 設計目標値 30 ℃ CLK端子 入力周波数 fI(CLK) 3 kHz Hレベル入力電圧範囲 VIH(CLK) 2.0 VREG V Lレベル入力電圧範囲 VIL(CLK) 0 1.0 V
入力オープン電圧 VIO(CLK) VREG-0.5 VREG V
ヒステリシス幅 VIS(CLK) 設計目標値 0.18 0.27 0.36 V Hレベル入力電流 IIH(CLK) VCLK=5V －22 －10 －3 μA Lレベル入力電流 IIL(CLK) VCLK=0V －133 －93 －70 μA プルアップ抵抗 RU(CLK) 45 60 75 kΩ S/S端子 Hレベル入力電圧範囲 VIH(S/S) 2.0 VREG V Lレベル入力電圧範囲 VIL(S/S) 0 1.0 V
入力オープン電圧 VIO(S/S) VREG-0.5 VREG V
ヒステリシス幅 VIS(S/S) 0.18 0.27 0.36 V Hレベル入力電流 IIH(S/S) VS/S=5V －22 －10 －3 μA Lレベル入力電流 IIL(S/S) VS/S=0V －133 －93 －70 μA プルアップ抵抗 RU(S/S) 45 60 75 kΩ F/R端子 Hレベル入力電圧範囲 VIH(F/R) 2.0 VREG V Lレベル入力電圧範囲 VIL(F/R) 0 1.0 V
入力オープン電圧 VIO(F/R) VREG-0.5 VREG V
ヒステリシス幅 VIS(F/R) 0.18 0.27 0.36 V Hレベル入力電流 IIH(F/R) VF/R=5V －22 －10 －3 μA Lレベル入力電流 IIL(F/R) VF/R=0V －133 －93 －70 μA プルアップ抵抗 RU(F/R) 45 60 75 kΩ BR端子 Hレベル入力電圧範囲 VIH(BR) 2.0 VREG V Lレベル入力電圧範囲 VIL(BR) 0 1.0 V
入力オープン電圧 VIO(BR) VREG-0.5 VREG V
ヒステリシス幅 VIS(BR) 0.18 0.27 0.36 V
Hレベル入力電流 IIH(BR) VBR=5V －22 －10 －3 μA
Lレベル入力電流 IIL(BR) VBR=0V －133 －93 －70 μA
外形図
unit:mm (typ)
3277
ピン配置図
SANYO : SSOP44(275mil) 7. 6 15.0 0.65 5. 6 (0.68) (1. 5) 44 23 1 22 0.22 0. 5 0.2 0. 1 1. 7max Pd max - Ta 0 1.0 1.7 0.5 0.65 2.0 — 20 80 0.95 0.36 60 20 40 0 100 1.5 1 37 38 39 40 41 42 43 44LV8104
VREG 2 GND2 3 GND1 4 C 5 R 6 CSD 7 INTIN 8 INTREF 9 DOUT 10 S/S 11 F/R 12 FGS 36 WH 35 WOUT 34 WL 33 VH 32 VOUT 31 VL 30 UH 29 UOUT 28 UL 27 26 RF 25 RFGND NC VCC VG CP2 CP1 NC 24 23 22 21 20 19 18 17 16 15 14 13 IN3 + POUT CLK BR LD FGOUT FGIN + FGIN -IN1 -FIL INT OUT IN3 -IN2 + IN2 -IN1 +3相ロジック真理値表(H入力とは、IN+＞IN-の状態を示す)
F/R=｢L｣ F/R=｢H｣ 駆動出力
IN1 IN2 IN3 IN1 IN2 IN3 上側ゲート 下側ゲート
1 H L H L H L VH UL 2 H L L L H H WH UL 3 H H L L L H WH VL 4 L H L H L H UH VL 5 L H H H L L UH WL 6 L L H H H L VH WL
S/S入力
BR入力
入力 状態 入力 状態 Hまたはオープン ストップ Hまたはオープン ブレーキ L スタート L 解除電流制御特性
0 0.2 0.25 0.1 0.3 1.5 2.0 2.2 2.5 3.0 3.2 3.5 4.0 INTOUT – V R F–V GAIN = 0.25ブロック図
(参考定数)
+ FGS DOUT FGOUT R C FIL CLK FGIN -FGIN + VREG VREG INT OUT INT IN INT REF 24V VCC HALL HYS COMP HALL FIL IN3 + IN3 -IN2 + IN2 -IN1 + DOUT POUT IN1 -CSD BR RF GND2 GND1 F/R RFGND S/S VREG PRE DRIVER DRIVE LOGIC + -+ -VH VOUT 680pF 680pF 680pF VL FW217 × 3 4700pF 4700pF 4700pF 150pF ± 5% 120pF 680pF 680pF 680pF UH VG CP2 CP1 UOUT UL WH WOUT WL VREG + -LD VREG VREG BR RST F/R S/S CURR COMP INT OSC L VSD CHARGE PUMP CONTROL AMP SPEED DISCRI SPEED PLL VCO FG FIL LA TCH 1/1 12 1/16 POUT LD 1/512 VCO PLL CSD OSC FGS CLKホール入力と駆動出力の関係
(1)F/R=⎡L⎦
(2)F/R=「H」
IN1 IN2 IN3 UH VH WH UL VL WL IN1 IN2 IN3 UH VH WH UL VL WL(3)F/R=⎡L⎦、ホール入力が(2)と逆位相の場合
(4)F/R=⎡H⎦、ホール入力が(1)と逆位相の場合
IN1 IN2 IN3 UH VH WH UL VL WL IN1 IN2 IN3 UH VH WH UL VL WL端子説明
端子 番号 端子名 端子説明 等価回路図 1 VREG 5V定電圧出力端子(5.6V)。 GND間にコンデンサを接続する。 1 VCC 2 3 GND2 GND1 GND端子。 GND1とGND2はIC内部で接続されてい る。 4 C VCO発振端子。 GND間にコンデンサを接続する。 4 VREG 5 R VCO回路の充放電電流設定端子。 GND間に抵抗を接続する。 VREG 56 FIL VCO PLL出力フィルタ端子。 VREG
6
前ページより続く｡ 端子 番号 端子名 端子説明 等価回路図 7 CSD 拘束保護の動作時間を設定する端 子。 GND間にコンデンサを接続するこ と。 ロジック回路部の初期リセット端子 と兼用している。 7 VREG 8 INT OUT 積分アンプ出力端子。 VREG 8 9 INT IN 積分アンプ反転入力端子。 10 INT REF 積分アンプ非反転入力端子。 1/2VREG電位。 GND間にコンデンサを接続する。 VREG 9 INTOUT 10 11 DOUT 速度ディスクリ出力端子。 加速→「H」、減速→「L」 VREG 11 次ページへ続く。
前ページより続く｡ 端子 番号 端子名 端子説明 等価回路図 12 POUT 速度制御系PLL出力端子。 CLKとFGの位相差を出力する。 VREG 12 13 S/S スタート/ストップ制御端子。 ｢L｣:0V～1.0V ｢H｣:2.0V～VREG オープン時、｢H｣レベルとなる。 ｢L｣でスタート。 ヒステリシス幅 約0.27V。 13 VREG 14 CLK 外部クロック信号入力端子。 ｢L｣:0V～1.0V ｢H｣:2.0V～VREG オープン時、｢H｣レベルとなる。 ヒステリシス幅 約0.27V。 f=3kHz max 14 VREG 15 F/R 正転/逆転制御端子。 ｢L｣:0V～1.0V ｢H｣:2.0V～VREG オープン時、｢H｣レベルとなる。 ｢L｣で正転。 ヒステリシス幅 約0.27V。 15 VREG 次ページへ続く。
前ページより続く｡ 端子 番号 端子名 端子説明 等価回路図 16 BR ブレーキ端子(ショートブレーキ動 作)。 ｢L｣:0V～1.0V ｢H｣:2.0V～VREG オープン時、｢H｣レベルとなる。 ｢H｣またはオープンでブレーキ。 ヒステリシス幅 約0.27V。 16 VREG 17 FGS FGアンプシュミット出力端子。 オープンコレクタ出力。 17 VREG 18 LD 速度ロック検知出力端子。 オープンコレクタ出力。 モータの回転数が速度ロック範囲内 (±6.25%)にある時、｢L｣となる。 18 VREG 19 FGOUT FGアンプ出力端子。 IC内部でFGシュミットコンパレータ 入力と接続される。 19 VREG 20 FGIN- FGアンプ反転入力端子。 21 FGIN+ FGアンプ非反転入力端子。 1/2VREG電位。 GND間にコンデンサを接続する。 VREG 20 FGOUT 21 次ページへ続く。
前ページより続く｡ 端子 番号 端子名 端子説明 等価回路図 22 23 24 25 26 27 IN1 -IN1+ IN2 -IN2+ IN3 -IN3+ ホール入力端子。 IN+>IN-で｢H｣、逆は｢L｣とする。 ホール信号のノイズが問題となる場 合はIN+、IN-間にコンデンサを接続 する。 VREG 23 25 27 26 24 22 28 RFGND 出力電流検出基準端子。 電流検出抵抗RfのGND部に接続す る。 VREG 28 29 RF 出力電流検出端子。 電流検出抵抗Rfに接続する。 最大出力電流をIOUT=0.25/Rfで設定 する。 VREG 29 30 33 36 UL VL WL 下側NチャネルパワーFETのゲート駆 動用出力端子。 VREG 30 33 36 次ページへ続く。
前ページより続く｡ 端子 番号 端子名 端子説明 等価回路図 32 35 38 UH VH WH 上側NチャネルパワーFETのゲート駆 動用出力端子。 31 34 37 UOUT VOUT WOUT 上側NチャネルパワーFETのソース電 圧検出端子。 VG 32 35 38 31 34 37 40 VCC 電源端子。 安定化のため、GND間にコンデンサ を接続する。 42 VG チャージポンプ出力端子。 VCC間にコンデンサを接続する。 43 CP2 チャージポンプ用コンデンサ接続端 子。 CP1との間にコンデンサを接続す る。 42 43 VCC 44 CP1 チャージポンプ用コンデンサ接続端 子。 CP2との間にコンデンサを接続す る。 VCC 44 39 41 NC NC端子。
LV8104Vの説明
1.速度制御回路
本ICは、速度ディスクリ回路とPLL回路の併用により速度制御を行っている。これにより、負荷変
動の大きいモータに使用した場合、速度ディスクリのみの速度制御方式に比べて回転変動を抑え
ることができる。速度ディスクリ回路およびPLL回路は、FGの1周期に1回誤差信号を出力する。
FGサーボ周波数(fFG)は、CLK端子から入力するクロック信号(fCLK)と同一周波数で制御される。
fFG=fCLK
2.VCO回路
速度ディスクリ回路の基準信号を発生するため、VCO回路を内蔵している。基準信号の周波数は、
次式のようになる。
fVCO=fCLK×512 fVCO:基準信号周波数,fCLK:クロック信号周波数
R端子,C端子,FIL端子に接続する部品は、ノイズの影響を受けにくいようにできるだけ短い配線で
GND1端子(3ピン)に接続すること。
3.出力駆動回路
本ICは、チャージポンプ回路を内蔵しており、上下出力NchパワーFETの駆動回路を構成できる。
上側ゲート電位はVCC+9Vとなり、下側ゲート電位はVREG(5.6V)になっている。
PWMスイッチングはUL、VL、WL出力側であるため、下側NchパワーFETのスイッチングを行う。モー
タの駆動力はオンデューティを変化させることによって調整される。PWM周波数は、IC内部で決め
られており、20kHz(typ)になっている。
PWMスイッチングのオフでは、上側NchパワーFETをオンとする同期整流を行うことにより、上側
NchパワーFETの発熱を低減している。同期整流動作時の上下オフ時間はIC内部で決められており、
1.7
μS～3.7μSのばらつきがある。
4. 速度ロックの範囲
速度ロックの範囲は定速の±6.25%以内であり、モータの回転数がロック範囲内となると、LD端子
が｢L｣となる(オープンコレクタ出力)。モータの回転数がロック範囲を外れた場合、速度の誤差に
応じてPWM出力のオンデューティが変化し、モータの回転数がロック範囲内となるように制御がか
かる。
5. ホール入力信号
ホール入力は、100mVp-p以上(差動)の入力振幅が望ましい。入力波形が矩形波に近い程、入力振幅
は小さくても良いが、三角波に近い程、入力振幅を大きくする必要がある。また、入力のDC電圧は、
同相入力電圧範囲内に設定すること。
ホールIC出力を入力する場合は、入力片側(＋,－いずれか)をホール素子使用時の同相入力範囲内
の電圧に固定することにより、別の片側入力は0～VREGまで入力することができる。
ホール入力にノイズの影響がある場合は、入力間のできるだけピン近傍にコンデンサを付け、ノイ
ズを除去すること。
ホール入力が3相ともに同入力状態となると、出力は全オフとなる。
6. 電流制限回路
電流制限回路は、I=VRF/Rf(VRF=0.25Vtyp,Rf:電流検出抵抗)で決まる電流で制限する(ピーク電流
を制限)。制限動作としては、PWM出力のオンデューティが小さくなり、電流を抑える。RFおよび
RFGND端子の配線を電流検出抵抗(Rf)の両端近傍で接続することによって精度良い検出が可能であ
る。
7. S/S切替え回路
S/S端子を｢L｣にするとスタート入力、｢H｣または｢オープン｣でストップ入力になる。ストップ入力
では、消費電流を減少させるパワーセーブ状態となる。パワーセーブ状態では大部分の回路のバイ
アス電流をカットしている。パワーセーブ状態において動作する回路は、S/S切替え、5V定電圧出
力、FGアンプ及びFGS出力に限定されている。その他の回路は動作しない。上側出力Tr(UH,VH,WH
8. ブレーキ回路
BR端子を｢H｣または｢オープン｣でブレーキ、｢L｣にするとブレーキ解除になる。ブレーキは、上側出
力Tr(UH,VH,WH側)を全相オンさせるショートブレーキとなっている。下側出力Tr(UL,VL,WL側）は
全相オフとなる。ブレーキ時には、電流制限が動作しないので注意が必要である。ブレーキ時に出
力Trに流れる電流は、モータ起電圧およびコイル抵抗で決まる電流が流れる。この電流が使用する
出力Trの定格を超えないようにする必要がある(高い回転数でのブレーキ時ほど、注意が必要であ
る)。
BR端子の切替えは、S/S端子がスタート入力の時に行っても問題ない(切替え時のスルー電流に関し
ては回路的に対策している)。したがって、S/S端子を｢L｣(スタート入力)にしておき、BR端子によ
ってモータの起動/停止を制御することができる。モータの起動時間が厳しい場合は、S/S端子で起
動/停止を制御するより、BR端子で制御した方が起動時間を早くすることができる(S/S端子がスト
ップ入力時はパワーセーブ状態になるため、スタート初期にVCO回路が安定するための時間が必要
となる)。
9. F/R切り替え回路
モータの回転方向の切り替えは、F/R端子で行うことができる。ただし、F/Rの切り替えをモータ回
転状態で行う場合は、次のような注意が必要である。
・切り替え時のスルー電流に関しては、回路的に対策を行っている。ただし、切り替え時のモータ
電源電圧の持ち上がり(モータ電流が瞬時的に電源に戻るため)には、注意が必要である。問題と
なる場合は、電源-GND間のコンデンサ容量を大きくすること。
・切り替わり後のモータ電流が電流制限値以上の場合、PWM駆動側の出力はオフするが、逆側の出
力ではショートブレーキ状態となり、モータ起電圧およびコイル抵抗で決まる電流が流れる。こ
の電流が使用する出力Trの定格を超えないようにする必要がある(高い回転数でのF/R切り替え時
ほど、注意が必要である)。
10. 拘束保護回路
モータ拘束時の出力Trおよびモータを保護するため、拘束保護回路を内蔵している。モータ駆動状
態(S/S端子はスタート、BR端子はブレーキ解除)で、LD出力が一定時間｢H｣(アンロック)であると、
下側出力Tr(UL,VL,WL側)をオフにする。この時間は、CSD端子の発振周波数を外付けのコンデンサ
で調整することによって設定可能である。CSD端子にコンデンサCを接続すると、設定時間は以下の
式で計算される。
設定時間(sec)=60.8×C(
μF)
0.047
μFのコンデンサを接続した場合の設定時間は約2.9秒となる。
ICのばらつきにより、上式の60.8は40.8～80.8のばらつきがある。
拘束保護を解除してモータを再起動するには、次のいずれかの操作が必要である。
・S/S端子をストップ入力(約1ms以上)にした後、再度スタート入力にする。
・BR端子をブレーキ(約1ms以上)にした後、再度ブレーキ解除にする。
・電源を再投入する。
クロック断線保護、過熱保護および低電圧保護の動作時については、モータ停止状態が続いても拘
束保護は動作しない。
CSD端子の発振波形は、拘束保護以外の回路の基準信号としても使用している。したがって、拘束
保護機能が必要ない場合であっても、CSD端子は発振させておくことが望ましい。
拘束保護を動作させたくない時は、CSD端子-GND間に220k
Ωと0.01μFを並列に接続し、CSD端子の発
振を止める。ただし、拘束保護回路だけでなく、クロック断線保護回路も動作しなくなる。さらに、
同期整流についても以下の場合は動作しなくなる。
・S/S入力あるいはBR入力によるモータの起動時からモータ拘束状態であり、モータが回転しない
場合、電流制限回路によってPWMスイッチングが行われるが、CSD端子の発振を止めていると同期
整流は動作しない。
CSD端子は、初期リセット端子としての機能も兼用している。CSD端子の電圧が約1.25Vに充電され
るまでの時間を初期リセットとしている。初期リセットでは、出力は全オフとなる。
11. クロック断線保護回路
モータ駆動状態(S/S端子はスタート、BR端子はブレーキ解除)で、CLK端子にクロックが無入力であ
ると、下側出力Tr(UL,VL,WL側)をオフにする。クロックが再入力されるとクロック断線保護は解除
される。
クロックの周期が拘束保護設定時間の約1/34より長くなると、無入力であると判定してクロック断
線保護が動作する。
12. 過熱保護回路
モータ駆動状態(S/S端子はスタート、BR端子はブレーキ解除)で、接合部の温度が規定の温度(TSD)
に上昇すると、下側出力Tr(UL,VL,WL側)をオフにする。ヒステリシス幅(
ΔTSD)以上の温度下降に
よって過熱保護は解除される。
13. 低電圧保護回路
VCCの投入時および電圧低下時の誤動作を防止するため、低電圧保護回路を内蔵している。VCCの電
圧が規定電圧(VLVSD)以下であると出力は全オフとなる。ヒステリシス幅(
ΔVLVSD)以上の電圧上昇
により低電圧保護は解除される。
14. 電源安定化
本ICは出力電流が大きい応用に使用されるため、電源ラインが振られやすい。よって、VCCライン-GND間には、安定化のために十分な容量のコンデンサを接続する必要がある。電源の逆接続による
破壊防止の目的で、電源ラインにダイオードを挿入する場合は、電源ラインが特に振られやすくな
るため、より大きな容量を選択する必要がある。
15. GNDの引き回しについて
信号系GNDと出力系GNDは分離し、配線はコネクタ部で一点GNDとすること。出力系GNDには大電流が
流れるため、引き回しはできるだけ短くすること。
出力系GND --- RfのGND、VCCラインのコンデンサのGND
信号系GND --- ICのGND、外付け部品のGND
16. 積分アンプ
積分アンプは、速度誤差パルス及び位相誤差パルスを積分し、速度指令電圧へ変換するとともに制
御ループのゲイン及び周波数特性を設定する。
積分アンプの外付け部品は、ノイズの影響を受けにくいようにできるだけIC近傍に配置すること。
17. FGアンプ
FGアンプは、通常、ノイズをリジェクトするためにフィルタアンプを構成する。FGアンプ出力には、
クランプ回路が付加されているため、増幅度を上げても約3.2Vp-pの振幅でクランプされる。
FGアンプ後には、片側ヒステリシスのシュミットコンパレータ(シュミット幅200mV typ)が接続さ
れている。シュミットコンパレータの出力(FGS出力)は、FGアンプ出力がFGIN+電圧より低くなると
｢H｣となり、FGアンプ出力がFGIN+電圧よりシュミット幅だけ高くなると｢L｣になる。したがって、
FGアンプの出力振幅は、使用する最低の制御回転数で約1.0Vp-p以上となるように増幅度を設定す
ることが望ましい。
FGIN+端子-GND間に接続するコンデンサは、バイアス電圧安定化のために必要となる。接続するコ
ンデンサは、ノイズの影響を受けにくいようにできるだけ短い配線で、GND1端子(3ピン)に接続す
ること。
FGアンプおよびFGS出力は、S/S端子をストップ入力にしている時も動作しているため、常にモータ
の回転状態をFGS出力でモニターすることができる。
