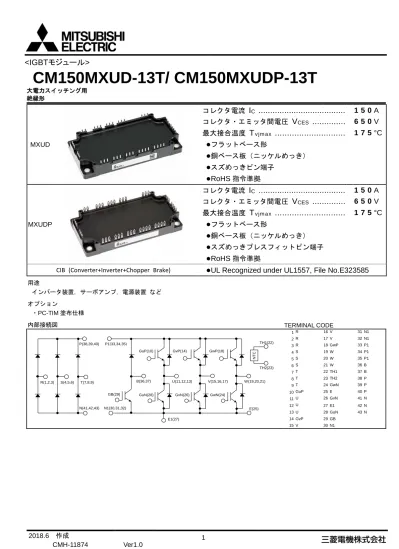

<IGBT モジュール > CM150MXUD-13T/ CM150MXUDP-13T 大電力スイッチング用絶縁形 MXUD MXUDP 用途 CIB (Converter+Inverter+Chopper Brake) インバータ装置, サーボアンプ, 電源装置などオプション PC-TIM 塗布

(1)

<IGBTモジュール>

P1(33,34,35) N1(30,31,32) GuP(10) U(11,12,13) GuN(28) T(7,8,9) S(4,5,6) R(1,2,3) P(38,39,40) N(41,42,43) E(25) TH1(22) TH2(23) GvP(14) V(15,16,17) GvN(26) GwP(18) W(19,20,21) GwN(24) E1(27) NT C B(36,37) GB(29)

CM150MXUD-13T/ CM150MXUDP-13T

大電力スイッチング用 絶縁形

MXUD

コレクタ電流

I

C

...

1 5 0 A

コレクタ・エミッタ間電圧

V

CES

...

6 5 0 V

最大接合温度

T

v jm a x

...

1 7 5 °C

● フラットベース形

● 銅ベース板（ニッケルめっき）

● スズめっきピン端子

● RoHS

指令準拠

MXUDP

コレクタ電流

I

C

...

1 5 0 A

コレクタ・エミッタ間電圧

V

CES

...

6 5 0 V

最大接合温度

T

v jm a x

...

1 7 5 °C

● フラットベース形

● 銅ベース板（ニッケルめっき）

● スズめっきプレスフィットピン端子

● RoHS

指令準拠

CIB (Converter+Inverter+Chopper Brake)

_●

UL Recognized under UL1557, File No.E323585

用途インバータ装置，サーボアンプ，電源装置などオプション・PC-TIM 塗布仕様内部接続図 TERMINAL CODE 1 R 16 V 31 N1 2 R 17 V 32 N1 3 R 18 GwP 33 P1 4 S 19 W 34 P1 5 S 20 W 35 P1 6 S 21 W 36 B 7 T 22 TH1 37 B 8 T 23 TH2 38 P 9 T 24 GwN 39 P 10 GuP 25 E 40 P 11 U 26 GvN 41 N 12 U 27 E1 42 N 13 U 28 GuN 43 N 14 GvP 29 GB 15 V 30 N1

(2)

外形図単位 mm

MXUD SECTION A

SECTION B

MOUNTING HOLES

Tolerance otherwise specified Division of Dimension Tolerance

0.5 to 3 ±0.2 over 3 to 6 ±0.3 over 6 to 30 ±0.5 over 30 to 120 ±0.8 over 120 to 400 ±1.2

(3)

外形図単位 mm MXUDP SECTION A SECTION B MOUNTING HOLES

PCB DRILL HOLE PATTERN Tolerance otherwise specified Division of Dimension Tolerance

0.5 to 3 ±0.2 over 3 to 6 ±0.3 over 6 to 30 ±0.5 over 30 to 120 ±0.8 over 120 to 400 ±1.2

(4)

最大定格（指定のない場合，Tvj=25 °C）インバータ部 IGBT/FWD 記号項目条件定格値単位 VCES コレクタ・エミッタ間電圧 G-E 間短絡 650 V VGES ゲート・エミッタ間電圧 C-E 間短絡 ± 20 V IC コレクタ電流直流, TC=104 °C （注２, ４） ₁₅₀ A ICRM パルス, 繰返し（注３） 300 Pt o t コレクタ損失 TC=25 °C （注２，４） 555 W IE （注１）エミッタ電流直流（注２） ₁₅₀ A IERM （注１）パルス, 繰返し（注３） 300 Tv j m a x 最大接合温度瞬時動作（過負荷等） 175 °C ブレーキ部 IGBT/DIODE 記号項目条件定格値単位 VCES コレクタ・エミッタ間電圧 G-E 間短絡 650 V VGES ゲート・エミッタ間電圧 C-E 間短絡 ± 20 V IC コレクタ電流直流, TC=113 °C （注２, ４） ₁₀₀ A ICRM パルス, 繰返し（注３） 200 Pt o t コレクタ損失 TC=25 °C （注２，４） 425 W VRRM ピーク繰返し逆電圧 G-E 間短絡 650 V IF 順電流直流（注２） ₇₅ A IFRM パルス, 繰返し（注３） 150 Tv j m a x 最大接合温度瞬時動作（過負荷等） 175 °C コンバータ部 DIODE 記号項目条件定格値単位 VRRM ピーク繰返し逆電圧 - 800 V Ea 推奨交流入力電圧実効値 220 V Io 直流出力電流三相全波整流,Tc=125 °C （注４） 150 A IFSM サージ順電流正弦半波 1 サイクル波高値 Tv j=25 °C 1920 A f=60Hz,非繰返し Tv j=150 °C 1536 I2_t _{電流二乗時間積} _{1 サイクルサージ順電流} Tv j=25 °C 15360 _A2_s Tv j=150 °C 9830 Tjmax 最大接合温度瞬時動作（過負荷等） 150 °C モジュール記号項目条件定格値単位 Vi s o l 絶縁耐電圧全端子・ベース板間, 実効値, f=60 Hz, AC 1 分間 2500 V TC m a x 最大ケース温度（注４） 125 °C Tv j o p 動作接合温度連続動作 -40 ~ +150 °C Ts t g 保存温度 - -40 ~ +125

(5)

電気的特性（指定のない場合，Tv j=25 °C）

インバータ部 IGBT/FWD

記号項目条件規格値単位

最小標準最大

IC E S コレクタ・エミッタ間遮断電流 VCE=VCES, G-E 間短絡 - - 1.0 mA

IG E S ゲート・エミッタ間漏れ電流 VGE=VGES, C-E 間短絡 - - 0.5 μA

VG E ( t h ) ゲート・エミッタ間しきい値電圧 IC=15 mA, VCE=10 V 5.4 6.0 6.6 V VC E s a t (Term inal) IC=150 A, Tv j=25 °C - 1.55 2.00 VGE=15 V, Tv j=125 °C - 1.75 - V コレクタ･エミッタ間飽和電圧試験回路図参照（注５） _T v j=150 °C - 1.80 - VC E s a t (Chip ) IC=150 A, Tv j=25 °C - 1.30 1.55 VGE=15 V, Tv j=125 °C - 1.35 - V （注５） _T v j=150 °C - 1.35 - Ci e s 入力容量 - - 20.1 Co e s 出力容量 VCE=10 V, G-E 間短絡 - - 0.9 nF Cr e s 帰還容量 - - 0.4 QG ゲート電荷量 VCC=300 V, IC=150A, VGE=15 V - 0.62 - μC td ( o n ) ターンオン遅延時間 VCC=300 V, IC=150 A, VGE=±15 V, - - 400 tr 上昇時間 - - 200 ns td ( o f f ) ターンオフ遅延時間 RG=1 Ω, 誘導負荷 - - 400 tf 下降時間 - - 600 VEC（注 1） (Term inal) エミッタ・コレクタ間電圧 IE=150 A, Tv j=25 °C - 1.70 2.15 G-E 間短絡, Tv j=125 °C - 1.85 - V 試験回路図参照（注５） _T v j=150 °C - 1.90 - VEC（注 1） (Chip ) Tv j=25 °C - 1.40 1.80 IE=150 A, G-E 間短絡（注５） Tv j=125 °C - 1.40 - V Tv j=150 °C - 1.40 - tr r （注１）逆回復時間 VCC=300 V, IE=150 A, VGE=±15 V, RG=1 Ω, 誘導負荷 - - 400 ns Qr r （注１）逆回復電荷 - 12.0 - μC Eo n ターンオンスイッチング損失 VCC=300 V, IC=IE=150 A, - 4.2 - Eof f ターンオフスイッチング損失 VGE=±15 V, RG=1 Ω, Tv j=150 °C, - 7.6 - mJ Er r （注１）逆回復損失誘導負荷, 1 パルスあたり - 6.9 - rg 内部ゲート抵抗 1 素子あたり - 4 - Ω ブレーキ部 IGBT/FWD 記号項目条件規格値単位最小標準最大 IC E S コレクタ・エミッタ間遮断電流 VCE=VCES, G-E 間短絡 - - 1.0 mA

IG E S ゲート・エミッタ間漏れ電流 VGE=VGES, C-E 間短絡 - - 0.5 μA

VG E ( t h ) ゲート・エミッタ間しきい値電圧 IC=10 mA, VCE=10 V 5.4 6.0 6.6 V VC E s a t (Term inal) IC=100 A, Tv j=25 °C - 1.45 2.00 VGE=15 V, Tv j=125 °C - 1.60 - V コレクタ･エミッタ間飽和電圧試験回路図参照（注５） _T v j=150 °C - 1.65 - VC E s a t (Chip ) IC=100 A, Tv j=25 °C - 1.30 1.55 VGE=15 V, Tv j=125 °C - 1.35 - V （注５） _T v j=150 °C - 1.35 - Ci e s 入力容量 - - 13.4 Co e s 出力容量 VCE=10 V, G-E 間短絡 - - 0.6 nF Cr e s 帰還容量 - - 0.3 QG ゲート電荷量 VCC=300 V, IC=100 A, VGE=15 V - 0.41 - μC td ( o n ) ターンオン遅延時間 VCC=300 V, IC=100 A, VGE=±15 V, - - 400 tr 上昇時間 - - 200 ns td ( o f f ) ターンオフ遅延時間 RG=6.2 Ω, 誘導負荷 - - 400 tf 下降時間 - - 600

(6)

電気的特性（続き：指定のない場合，Tv j=25 °C）ブレーキ部 IGBT/DIODE 記号項目条件規格値単位最小標準最大 Eo n ターンオンスイッチング損失 VCC=300 V, IC=100 A, VGE=±15 V, RG=6.2 Ω, - 1.5 - mJ Eof f ターンオフスイッチング損失 Tv j=150 °C, 誘導負荷, 1 パルスあたり - 5.8 - rg 内部ゲート抵抗 1 素子あたり - 0 - Ω IR R M 逆電流 VR=VRRM, G-E 間短絡 - - 1.0 mA VF (Term inal) IF=75 A, Tv j=25 °C - 1.70 2.15 G-E 間短絡 Tv j=125 °C - 1.85 - V 順電圧試験回路図参照（注５） _T v j=150 °C - 1.90 - VF (Chip ) Tv j=25 °C - 1.40 1.80 IF=75 A, G-E 間短絡（注５） Tv j=125 °C - 1.40 - V Tv j=150 °C - 1.40 - tr r （注１）逆回復時間 VCC=300 V, IF=75 A, VGE=±15 V, - - 400 ns Qr r （注１）逆回復電荷 RG=8.2 Ω, 誘導負荷 - 8.0 - μC Er r （注１）逆回復損失 VCC=300 V, IF=100 A, VGE=±15 V, RG=6.2 Ω, - 5.4 - mJ Tv j=150 °C, 誘導負荷, 1 パルスあたりコンバータ部 IGBT/DIODE 記号項目条件規格値単位最小標準最大 IR R M 逆電流 VR=VRRM, Tv j=150 °C - - 20 mA VF (Term inal) 順電圧 IF=150 A Tv j=25 °C - 1.40 1.85 V Tv j=150 °C - 1.30 - VF (Chip ) Tv j=25 °C - 1.15 1.40 Tv j=150 °C - 1.10 - NTC サーミスタ部記号項目条件規格値単位最小標準最大 R2 5 ゼロ負荷抵抗値 TC=25 °C （注４） 4.85 5.00 5.15 kΩ ΔR/R 抵抗値許容差 R100=493 Ω, TC=100 °C （注４） -7.3 - +7.8 % B( 2 5 / 5 0 ) B 定数計算式による値（注６） - 3375 - K P2 5 電力損失 TC=25 °C （注４） - - 10 mW 熱的特性記号項目条件規格値単位最小標準最大 Rt h ( j - c ) Q 熱抵抗接合・ケース間, インバータ IGBT, 1 素子あたり（注４） _- _- ₂₆₈ K/kW Rt h ( j - c ) D 接合・ケース間, インバータ FWD, 1 素子あたり（注４） - - 354 Rt h ( j - c ) Q 熱抵抗接合・ケース間, ブレーキ IGBT （注４） _- _- ₃₅₀ K/kW Rt h ( j - c ) D 接合・ケース間, ブレーキ DIODE （注４） - - 720 Rt h ( j - c ) D 接合・ケース間, コンバータ DIODE , 1 素子あたり（注４） 324 Rt h ( c - s ) 接触熱抵抗ケース・ヒートシンク間熱伝導性グリース塗布（注４，７） _- _11.5 _- K/kW 1 モジュールあたり PC-TIM 塗布（注４，８） _- _3.1 _-

(7)

機械的特性記号項目条件規格値単位最小標準最大 Ms 締付けトルク取付け M 5 ねじ 2.5 3.0 3.5 N·m ds 沿面距離はんだ付けピン端子(MXUD) 端子間 11.7 - - mm 端子・ベース板間 18.3 - - プレスフィットピン端子(MXUDP) 端子間 5.1 - - 端子・ベース板間 15.8 - - da 空間距離はんだ付けピン端子(MXUD) 端子間 6.5 - - 端子・ベース板間 18.1 - - プレスフィットピン端子(MXUDP) 端子間 5.0 - - 端子・ベース板間 15.8 - - ec ベース板平面度 X, Y 各中心線上（注９） ±0 - +200 μm m 質量－ - 270 - g 推奨動作条件記号項目条件規格値単位最小標準最大 VC C 電源電圧 P1-N1 端子間 - 300 450 V

VGEon ゲート（駆動）電圧 G*P-*/G*N-E/GB-E 端子間 (*=U,V,W) 13.5 15.0 16.5 V

RG 外部ゲート抵抗

インバータ部 IGBT 1 素子あたり 1.0 - 39

Ω

ブレーキ部 IGBT 6.2 - 62

* : 本製品は RoHS※指令（2011/65/EU）に準拠しています。

※Restriction of the use of certain Hazardous Substances in electrical and electronic equipment. 注 1. フリーホイールダイオード（FWD）の定格又は特性を示します。 2. 接合温度は，最大接合温度（Tv j m a x）以下です。 3. パルス幅及び繰返し率は，素子の温度上昇が，最大接合温度（Tv j m a x）を越えない値とします。 4. ケース温度（TC）及びヒートシンク温度（Ts）の定義点は，チップ直下におけるベース板及びヒートシンクの表面です。チップ中心位置は，チップ配置図のとおりです。 5. パルス幅及び繰返し率は，素子の温度上昇が無視できる値とします。 6. ) T T /( ) R R ln( B₍ _/ ₎ 50 25 50 25 50 25 1 1 − = R25：絶対温度 T25 [K] におけるゼロ負荷抵抗値；T25 [K]=25 [°C]+273.15=298.15 R50：絶対温度 T50 [K] におけるゼロ負荷抵抗値；T50 [K]=50 [°C]+273.15=323.15 7. 標準値は，熱伝導率 λ=0.9 W/(m·K) の放熱用グリースを厚みD(C-S)=50 μm で使用したときの値です。 8. 標準値は，熱伝導率 λ=3.4 W/(m·K) の PC-TIM を厚みD(C-S)=50 μm で使用したときの値です。 9. ベース板（取付面）平面度測定箇所は，下図のとおりです。 Y X +:Convex -:Concave +: C onv ex -: C onc av e Mounting side Mounting side Mounting side 2 mm 2 mm 10 プリント基板をスタンドオフにねじ止めする場合は，下記仕様のタッピンねじをご使用ください。プリント基板厚み : t=1.6 仕様メーカ寸法締付けトルク締付け方法 (1) PT EJOT 社(独) K25×8 0.55 ± 0.055 N・m (2) PT K25×10 0.75 ± 0.075 N・m 手作業（電動ドライバー30 rpm 相当） (3) DELTA PT 25×8 0.55 ± 0.055 N・m ～電動ドライバー 600 rpm 以下 (4) DELTA PT 25×10 0.75 ± 0.075 N・m (5) B1 タッピンねじ - 呼び径（φ）2.6×10 0.75 ± 0.075 N・m 又は，呼び径（φ）2.6×12

(8)

チップ配置図 (Top view) 単位：mm, 公差：±1 mm

MXUD

MXUDP

Tr*P/Tr*N/TrBr: IGBT, Di*P/Di*N: DIODE (*=U/V/W), DiBr: BRAKE DIODE, CR*P/CR*N: CONVERTER DIODE (*=R/S/T), Th: NTC thermistor

オプション：PC-TIM 塗布ベース板（モジュール裏面）図

(9)

試験回路及び試験波形 VCC -VGE +VGE -VGE + vCE vGE 0 iE iC P1 N1 * G*P * G*N E1 Load RG *: U, V, W ～ t tf tr td ( o n ) iC 10% 90 % 90 % vGE ～～～ 0 V 0 A 0 td ( o f f ) t Ir r Qr r=0.5×Ir r×tr r 0.5×Ir r t tr r iE 0 A IE スイッチング特性試験回路及び試験波形逆回復特性試験波形 0.1×ICM ICM VCC vCE iC t 0 ti 0.1×VCC 0.1×VCC VCC ICM vCE iC t 0 0.02×ICM ti IEM vEC iE t 0 V ti t VCC 0 A IGBT ターンオンスイッチング損失 IGBT ターンオフスイッチング損失 FWD 逆回復損失スイッチング損失及び逆回復損失試験波形（積分時間説明図）

(10)

試験回路 V G-E short- circuited 33~35 11~13 30~32 10 11~13 28 27 VGE=15 V IC V G-E short- circuited 33~35 15~17 30~32 14 15~17 26 27 VGE=15 V IC V G-E short- circuited 33~35 19~21 30~32 18 19~21 24 27 VGE=15 V IC 33~35 36,37 30~32 29 27 IF V G-E short- circuited

TrUP TrVP TrWP Brake DIODE

G-E short- circuited 33~35 11~13 30~32 10 11~13 28 27 VGE=15 V IC V G-E short- circuited 33~35 15~17 30~32 14 15~17 26 27 VGE=15 V IC V G-E short- circuited 33~35 19~21 30~32 18 19~21 24 27 VGE=15 V IC V 33~35 36,37 30~32 29 27 VGE=15 V IC V

TrUN TrVN TrWN Brake IGBT

ゲート・エミッタ間短絡 GVP-V, GVN-E1, GWP-W, GWN-E1, GB-E1 ゲート・エミッタ間短絡 GUP-U, GUN-E1, GWP-W, GWN-E1, GB-E1 ゲート・エミッタ間短絡 GUP-U, GUN-E1, GVP-V, GVN-E1, GB-E1 ゲート・エミッタ間短絡 GUP-U, GUN-E1, GVP-V, GVN-E1, GWP-W, GWN-E1 VC E s a t 試験回路 V G-E short- circuited 33~35 11~13 30~32 10 11~13 28 27 IE G-E short- circuited V G-E short- circuited 33~35 15~17 30~32 14 15~17 26 27 IE G-E short- circuited V G-E short- circuited 33~35 19~21 30~32 18 19~21 24 27 IE G-E short- circuited 38~40 1~3 41~43 IF V

DiUP DiVP DiWP

G-E short- circuited 33~35 11~13 30~32 10 11~13 28 27 IE V G-E short- circuited G-E short- circuited 33~35 15~17 30~32 14 15~17 26 27 IE V G-E short- circuited G-E short- circuited 33~35 19~21 30~32 18 19~21 24 27 IE V G-E short- circuited 38~40 1~3 41~43 IF V

DiUN DiVN DiWN CONVERTER DIODE (ex.phase-R)

ゲート・エミッタ間短絡 GVP-V, GVN-E1, GWP-W, GWN-E1, GB-E1 ゲート・エミッタ間短絡 GUP-U, GUN-E1, GWP-W, GWN-E1, GB-E1 ゲート・エミッタ間短絡 GUP-U, GUN-E1, GVP-V, GVN-E1, GB-E1 VEC 試験回路 VF 試験回路

(11)

特性図インバータ部出力特性コレクタ・エミッタ間飽和電圧特性（代表例）（代表例） Tv j=25 °C （チップ） VGE=15 V （チップ）コレクタ電流 IC (A ) コレクタ・エミッタ間飽和電圧 VCE s at (V ) コレクタ・エミッタ間電圧 VCE (V) コレクタ電流 IC (A) コレクタ・エミッタ間電圧特性フリーホイールダイオード順特性（代表例）（代表例） Tv j=25 °C （チップ） G-E間短絡（チップ）コレクタ・エミッタ間電圧 VCE (V ) エミッタ電流 IE (A ) ゲート・エミッタ間電圧 VGE (V) エミッタ・コレクタ間電圧 VEC (V) IC=300 A IC=150 A IC=75 A Tv j=25 °C Tv j=150 °C Tv j=25 °C VGE=20 V 10 V 8 V 11 V 13.5 V 15 V 12 V Tv j=125 °C Tv j=125 °C Tv j=150 °C 9 V

(12)

特性図インバータ部スイッチング時間特性スイッチング時間特性（代表例）（代表例） VCC=300 V, RG=1.0 Ω, VGE=±15 V, 誘導負荷 VCC=300 V, IC=150 A, VGE=±15 V, 誘導負荷 ---: Tv j=150 °C, - - - - -: Tv j=125 °C ---: Tv j=150 °C, - - - - -: Tv j=125 °C スイッチング時間 (n s ) スイッチング時間 (n s ) コレクタ電流 IC (A) 外部ゲート抵抗 RG (Ω) スイッチング損失特性スイッチング損失特性（代表例）（代表例） VCC=300 V, IC/IE=150 A, VGE=±15 V, VCC=300 V, RG=1.0 Ω, VGE=±15 V, 誘導負荷, 1パルスあたり誘導負荷, 1パルスあたり ---: Tv j=150 °C, - - - - -: Tv j=125 °C ---: Tv j=150 °C, - - - - -: Tv j=125 °C スイッチング損失 , 逆回復損失 (m J ) スイッチング損失 , 逆回復損失 (m J ) コレクタ電流 IC (A) 外部ゲート抵抗 RG (Ω) エミッタ電流 IE (A) tf td ( o n ) tf td ( o f f ) tr Eo n Eo f f Er r Eo f f Er r Eo n td ( o n ) td ( o f f ) tr

(13)

特性図インバータ部容量特性フリーホイールダイオード逆回復特性（代表例）（代表例） VCC=300 V, RG=1.0 Ω, VGE=±15 V, 誘導負荷 G-E間短絡, Tv j=25 °C ---: Tv j=150 °C, - - - - -: Tv j=125 °C 容量 (n F ) trr (n s ), Irr (A ) コレクタ・エミッタ間電圧 VCE (V) エミッタ電流 IE (A) ゲート容量特性過渡熱インピーダンス特性（代表例）（最大） Single pulse, TC=25°C VCC=300 V, IC=150 A, Tv j=25 °C Rt h ( j - c ) Q=268 K/kW, Rt h ( j - c ) D=354 K/kW ゲート・エミッタ間電圧 VGE (V ) NO RM A L IZ E D T RA N S IE NT T HE RM A L IM P E DA NC E Zth( j-c) ゲート容量 QG (nC) 時間 (S) Ci e s Co e s Cr e s tr r Ir r

(14)

特性図インバータ部ターンオフスイッチング安全動作領域短絡安全動作領域（逆バイアス安全動作領域）（最大） （最大） VCC≤450 V, RG=1.0~39 Ω, VGE=±15 V,

---: Tv j=25~150 °C (Normal load operations (Continuous) VCC≤400 V, RG=1.0~39 Ω, VGE=±15 V,

- - - -: Tv j=175 °C (Unusual load operations (Limited period) Tvj= 25 ~ 150 °C, tW≤8 μs, 非繰返し

NO RM A L IZ E D CO L L E CT O R CURRE NT IC NO RM A L IZ E D CO L L E CT O R CURRE NT IC コレクタ・エミッタ間電圧 VCE (V) コレクタ・エミッタ間電圧 VCE (V)

(15)

特性図ブレーキ部出力特性コレクタ・エミッタ間飽和電圧特性（代表例）（代表例） Tv j=25 °C （チップ） VGE=15 V （チップ）コレクタ電流 IC (A ) コレクタ・エミッタ間飽和電圧 VCE s at (V ) コレクタ・エミッタ間電圧 VCE (V) コレクタ電流 IC (A) コレクタ・エミッタ間電圧特性ダイオード順特性（代表例）（代表例） Tv j=25 °C （チップ） G-E間短絡（チップ）コレクタ・エミッタ間電圧 VCE (V ) エミッタ電流 IE (A ) ゲート・エミッタ間電圧 VGE (V) エミッタ・コレクタ間電圧 VEC (V) IC=200 A IC=100 A IC=50 A Tv j=25 °C Tv j=125 °C Tv j=25 °C VGE=20 V 10 V 8 V 11 V 13.5 V 15 V 12 V Tv j=150 °C Tv j=150 °C Tv j=125 °C

(16)

特性図ブレーキ部スイッチング時間特性スイッチング時間特性（代表例）（代表例） VCC=300 V, RG=6.2 Ω, VGE=±15 V, 誘導負荷 VCC=300 V, IC=100 A, VGE=±15 V, 誘導負荷 ---: Tv j=150 °C, - - - - -: Tv j=125 °C ---: Tv j=150 °C, - - - - -: Tv j=125 °C スイッチング時間 (n s ) スイッチング時間 (n s ) コレクタ電流 IC (A) 外部ゲート抵抗 RG (Ω) スイッチング損失特性スイッチング損失特性（代表例）（代表例） VCC=300 V, IC/IE=100 A, VGE=±15 V, VCC=300 V, RG=6.2 Ω, VGE=±15 V, 誘導負荷, 1パルスあたり誘導負荷, 1パルスあたり ---: Tv j=150 °C, - - - - -: Tv j=125 °C ---: Tv j=150 °C, - - - - -: Tv j=125 °C スイッチング損失 , 逆回復損失 (m J ) スイッチング損失 , 逆回復損失 (m J ) コレクタ電流 IC (A) 外部ゲート抵抗 RG (Ω) エミッタ電流 IE (A) tf td ( o n ) tf td ( o f f ) tr Eo n Eo f f Er r Eo n Er r Eo f f td ( o n ) tr td ( o f f )

(17)

特性図ブレーキ部容量特性（代表例） G-E間短絡, Tv j=25 °C 容量 (n F ) コレクタ・エミッタ間電圧 VCE (V) ゲート容量特性過渡熱インピーダンス特性（代表例）（最大） Single pulse, TC=25°C VCC=300 V, IC=100 A, Tv j=25 °C Rt h ( j - c ) Q=350 K/kW, Rt h ( j - c ) D=720 K/kW ゲート・エミッタ間電圧 VGE (V ) NO RM A L IZ E D T RA N S IE NT T HE RM A L IM P E DA NC E Zth( j-c) ゲート容量 QG (nC) 時間 (S) Ci e s Co e s Cr e s

(18)

特性図ブレーキ部ターンオフスイッチング安全動作領域短絡安全動作領域（逆バイアス安全動作領域）（最大） （最大） VCC≤450 V, RG=6.2~62 Ω, VGE=±15 V,

---: Tv j=25~150 °C (Normal load operations (Continuous) VCC≤400 V, RG=6.2~62 Ω, VGE=±15 V,

- - - -: Tv j=175 °C (Unusual load operations (Limited period) Tvj= 25 ~ 150 °C, tW≤8 μs, 非繰返し

NO RM A L IZ E D CO L L E CT O R CURRE NT IC NO RM A L IZ E D CO L L E CT O R CURRE NT IC コレクタ・エミッタ間電圧 VCE (V) コレクタ・エミッタ間電圧 VCE (V) コンバータ部コンバータダイオード順特性過渡熱インピーダンス特性 (代表例) （最大） Single pulse, TC=25 °C Rt h ( j - c ) D=324 K/kW 順電流 IF (A ) NO RM A L IZ E D T RA N S IE NT T HE RM A L I M P E DA NCE Z th( j-c) 順電圧 VF (V) 時間 (S) Tv j=25 °C Tv j=150 °C

(19)

(20)

特性図 NTC サーミスタ部温度特性（代表例）抵抗値 R (k Ω ) 温度 T (°C)

(21)
