NI 625x Specification (Japanese)

(1)

NI 625x

仕様

以下に記載された仕様は、特に記述がない限り₂₅℃の環境下におけるものです。_{NI 625x}デバイスについての詳細は、『_Mシリーズユーザマニュアル』を参照してください。

アナログ入力

チャンネル数 NI 6250/6251...8の差動または 16のシングルエンド NI 6254/6259...16の差動または 32のシングルエンド NI 6255...40の差動または 80のシングルエンド ADC分解能...16ビット DNL... ミッシングコードなしを保証 INL...「AI絶対精度表」を参照サンプルレート最大 NI 6250/6251/ 6254/6259 ...1.25 MS/秒シングルチャンネル、 1.00 MS/秒マルチチャンネル（全体） NI 6255...1.25 MS/秒シングルチャンネル 750 kS/秒マルチチャンネル（全体）最小... 最小なしタイミング精度... サンプルレートの 50 ppm タイミング分解能...50 ns 入力カプリング...DC 入力レンジ

... ±

_{10 V}、

±

_{5 V}、

±

_{2 V}、

±

1 V、

±

_{0.5 V}、

±

0.2 V、

±

_{0.1 V} アナログ入力用最大動作電圧（信号

+

コモンモード）_{... AI GND}

±

_{11 V} CMRR (DC～_{60 Hz)... 100 dB} 入力インピーダンスデバイスオン AI

+

～_{AI GND... >10 GΩ}（_{100 pF}の容量成分を含む） AI–～AI GND ... >10 GΩ（100 pFの容量成分を含む）デバイスオフ AI

+

～_{AI GND... 820 Ω} AI–～_{AI GND ... 820 Ω} 入力バイアス電流

... ±

100 pA クロストーク（100 kHz時）隣接チャンネル... –75 dB 非隣接チャンネル... –95 dB1 小信号帯域幅 (–3 dB)... 1.7 MHz 入力FIFOサイズ... 4,095サンプルスキャンリストメモリ... 4,095項目 1 _USB-6255_{デバイスでは、チャンネル}_{AI <0..15>}_{のチャンネル}_{AI <64..79>}_{へのクロストークは}

_–

_{67 dB}_で、 AI (x) や AI (x

+

64) など64チャンネル分離のチャンネルに適用されます。

(2)

データ転送 PCI/PCIe/PXI/PXIe デバイス...DMA（スキャタ/ ギャザ）、割り込み、プログラムI/O USBデバイス...USB信号ストリーム、プログラムI/O 過電圧保護（AI <0..79>、AI SENSE、AI SENSE 2）デバイスオン

... ±

25 V （最大4つのAIピン）デバイスオフ

... ±

15 V （最大4つのAIピン）過電圧状態での入力電流

... ±

20 mA （最大、AIピンあたり）マルチチャンネル測定用の整定時間 NI 6250/6251/6254/6259 NI 6255 標準パフォーマンスグラフレンジステップの

±60 ppm

（フルスケールステップで

±4 LSB

）ステップの

±15 ppm

±1 LSB

）

±

10 V、

±

5 V、

±

2 V、

±

1 V 1 μs 1.5 μs

±

0.5 V 1.5 μs 2 μs

±

0.2 V、

±

0.1 V 2 μs 8 μs レンジステップの

±60 ppm

±4 LSB

）ステップの

±15 ppm

±1 LSB

）

±

10 V、

±

5 V、

±

2 V、

±

1 V 1.3 μs 1.6 μs

±

0.5 V 1.8 μs 2.5 μs

±

0.2 V、

±

0.1 V 3 μs 8 μs NI 6250/6251/6254/6259 ᢛቯࠛ࡜࡯ vs ⇣ߥࠆ࠰࡯ࠬࠗࡦࡇ࡯࠳ࡦࠬߢߩᤨ㑆 1 10 100 ᤨ㑆 (μs) ࠛ࡜࡯㧔ࠬ࠹࠶ࡊࠨࠗ࠭ߩ ppm 㧕 10 100 1 K 10 K ≤100 Ω 5 kΩ 10 kΩ 2 kΩ 1 kΩ NI 6255 ᢛቯࠛ࡜࡯vs ⇣ߥࠆ࠰࡯ࠬࠗࡦࡇ࡯࠳ࡦࠬߢߩᤨ㑆 1 10 100 ᤨ㑆 (μs) ࠛ࡜࡯㧔ࠬ࠹࠶ࡊࠨࠗ࠭ߩ ppm 㧕 10 100 1 K 10 K 5 kΩ 10 kΩ 2 kΩ 1 kΩ ≤100 Ω

(3)

アナログトリガトリガの数...1 ソース NI 6250/6251...AI <0..15>、APFI 0 NI 6254/6259...AI <0..31>、APFI <0..1> NI 6255...AI <0..79>、APFI 0 機能... スタートトリガ、基準トリガ、一時停止トリガ、サンプルクロック、変換クロック、サンプルクロックタイムベースソースレベル AI <0..79> ... フルスケール（

±

） APFI <0..1>

...±

10 V 分解能...10ビット、1/1,024 モード... アナログエッジトリガ、ヒステリシスによるアナログエッジトリガ、アナログウィンドウトリガ帯域幅（

–

3 dB） AI <0..79>... 3.4 MHz APFI <0..1>... 3.9 MHz 精度

... ±

1% APFI <0..1> 特性入力インピーダンス... 10 kΩ カプリング... DC 保護電源投入時

... ±

30 V 非電源投入時

... ±

15 V

アナログ出力

チャンネル数 NI 6250/6254 ... 0 NI 6251/6255 ... 2 NI 6259 ... 4 DAC分解能... 16ビット DNL

...±

1 LSB 単調性... 16ビット保証精度... 「AO絶対精度表」を参照最大アップデートレート 1つのチャンネル... 2.86 MS/秒 2つのチャンネル... 2.00 MS/秒 3つのチャンネル... 1.54 MS/秒 4つのチャンネル... 1.25 MS/秒タイミング精度... サンプルレートの 50 ppm タイミング分解能... 50 ns 出力レンジ

... ±

10 V、

±

5 V、 APFI <0..1>に接続した外部基準電圧（

±

）出力カプリング... DC 出力インピーダンス... 0.2 Ω AI <0..79> ዊାภᏪၞ᏷ –8 –7 –6 –5 –4 –3 –2 –1 0 1 1 k 10 k 100 k 1000 k 10000 k ๟ᵄᢙ (Hz) ᱜⷙൻାภᝄ᏷ (dB) AI <0..79> CMRR 40 50 60 70 80 90 100 110 120 130 10 100 1 k 10 k 100 k ๟ᵄᢙ (Hz) CMRR (dB) 10 V ࡟ࡦࠫ 5 V ࡟ࡦࠫ 0.1 V ࡟ࡦࠫ

(4)

出力電流駆動

... ±

5 mA オーバードライブ保護

... ±

25 V オーバードライブ電流...20 mA 電源投入時状態

... ±

5 mV1 電源投入時のグリッチ...1.5 Vピーク（1.5 s時）出力FIFOサイズ...8,191サンプル（使用全チャンネルで共有）データ転送 PCI/PCIe/PXI/PXIe デバイス...DMA（スキャタ/ ギャザ）、割り込み、プログラムI/O USBデバイス...USB信号ストリーム、プログラムI/O AO波形モード •非周期的波形 •オンボードFIFOからの周期的波形再生成モード •ダイナミック更新を含むホストバッファからの周期的波形再生成整定時間、フルスケールステップ 15 ppm (1 LSB)...2 μs スルーレート...20 V/μs グリッチエネルギー（ミッドスケール遷移時）、

±

10 Vレンジマグニチュード...10 mV 時間...1 μs

外部基準

APFI <0..1> 特性入力インピーダンス... 10 kΩ カプリング... DC 保護電源投入時

...±

30 V 非電源投入時

...±

15 V レンジ

...±

11 V スルーレート... 20 V/μs

キャリブレーション

（

AI

および

AO

）

推奨ウォームアップ時間... 15分キャリブレーション頻度... 2年 1 _すべての_{USB-6251/6259}_{ネジ留め式端子デバイスでは、電源が投入された場合、}_USB_{構成が完了するまでアナ} ログ出力信号は定義されません。 AO <0..3> ࠕ࠽ࡠࠣ಴ജᄖㇱၮḰᏪၞ᏷ –90 –80 –70 –60 –50 –40 –30 –20 –10 0 10 100 1k 10 k 100 k 1 M ๟ᵄᢙ (Hz) ᱜⷙൻ AO ᝄ᏷ᷫ⴮ (dB)

DAC Output CODE (HEX) 8003 800F 803F 80FF 83FF 8FFF BFFF FFFF

(5)

AI

絶対精度表公称レンジ残差ゲインエラー（読み取り値の ppm ）ゲイン温度 _係数（ pp m / ℃）基準温度係数残差オフセットエ _{ラー（レン} _ジの ppm ）オフセット温度係数（レンジの pp m/ ℃） IN L エラー（レンジの pp m ）ランダムノイズ、 σ (μ Vr m s) フルスケールでの絶対精度 1 (μ V) 感度 2 (μ V) 正極フルスケール負極フルスケール 10

–

10 60 13 1 20 21 60 280 1, 92 0 11 2. 0 5

–

5 70 13 1 20 21 60 14 0 1, 01 0 56 .0 2

–

2 70 13 1 20 24 60 57 41 0 22 .8 1

–

1 80 13 1 20 27 60 32 22 0 12 .8 0. 5

–

0.5 90 13 1 40 34 60 21 13 0 8. 4 0. 2

–

0.2 13 0 13 1 80 55 60 16 74 6. 4 0. 1

–

0.1 15 0 13 1 15 0 90 60 15 52 6. 0 記載された精度は、デバイスの外部キャリブレーションから最長 2 年有効となります。絶対精度 = 読み込み値・（ゲインエラー）

+

レンジ・（オフセットエラー）

+

ノイズの不確かさゲインエラー = 残差 AI ゲインエラー

+

ゲイン温度係数・（前回の内部キャリブレーションからの温度変化）

+

基準温度係数・（前回の外部キャリブレーションからの温度変化）オフセットエラー = 残差 AI オフセットエラー

+

オフセット温度係数・（前回の内部キャリブレーションからの温度変化）

+

INL エラー 1アナログ入力チャンネル上のフルスケールでの絶対精度は、以下を前提として決定されます。前回の外部キャリブレーションからの温度変化 = 10 ℃ 前回の内部キャリブレーションからの温度変化 = 1 ℃ 読み込みの数 = 1 00 包含係数 = 3 σ たとえば、 10 V レンジでは、フルスケールでの絶対精度は以下のようになります。ゲインエラー = 60 ppm

+

1 3 ppm ・ 1

+

1 ppm ・ 10 　ゲインエラー = 83 ppm オフセットエラー = 20 ppm

+

2 1 ppm ・ 1

+

60 ppm 　オフセットエラー = 1 01 ppm 絶対精度 = 10 V ・（ゲインエラー）

+

10 V ・（オフセットエラー）

+

ノイズの不確さ　絶対精度 = 19 20 μ V 2感度とは、検出可能な一番小さな電圧の変化を表すノイズの関数です。ノイズの不確かさランダムノイズ 3 ⋅ 10 0 -- --- - --- - -= 包含係数を 3 σ として 10 0 ポイントを平均。ノイズの不確かさ 275 μ V3 ⋅ 100 ---- --- - -- ---= ノイズの不確かさ 83 μ V =

(6)

AO

絶対精度表公称レンジ残差ゲインエラー（読み取り値の ppm ）ゲイン温度係数（ ppm / ℃）基準温度係数残差オフセットエラー（レンジの ppm ）オフセット温度係数（レンジの pp m/ ℃） INL エラー（レンジの pp m ）フルスケールでの絶対精度 1 (μ V) 正極フルスケール負極フルスケール 10

–

10 75 17 1 40 2 64 2, 08 0 5

–

5 85 8 1 40 2 64 1, 04 5 1フルスケール値での絶対精度は内部キャリブレーション後ただちに有効になり、前回の外部キャリブレーションの 10 ℃以内でデバイスが動作していることを仮定します。記載された精度は、デバイスの外部キャリブレーションから最長 2 年有効となります。絶対精度 = 出力値・（ゲインエラー）

+

レンジ・（オフセットエラー）ゲインエラー = 残差ゲインエラー

+

ゲイン温度係数・（前回の内部キャリブレーションからの温度変化）

+

基準温度係数・（前回の外部キャリブレーションからの温度変化）オフセットエラー = 残差オフセットエラー

+

AO オフセット温度係数・（前回の内部キャリブレーションからの温度変化）

+

IN L エラー

(7)

デジタル

I/O/PFI

スタティック特性チャンネル数 NI 6250/6251/6255... 合計₂₄、 8 (P0.<0..7>)、 16 (PFI <0..7>/P1、 PFI <8..15>/P2) NI 6254/6259... 合計₄₈、 32 (P0.<0..31>)、 16 (PFI <0..7>/P1、 PFI <8..15>/P2) 接地基準_{...D GND} 方向制御_...各端子を入力または出力として個別にプログラム可能プルダウン抵抗器_{...50 kΩ}（標準）、 20 kΩ（最小）入力電圧保護1

_...±

_{20 V}_（最大₂_ピン）波形特性（ポート

0

のみ）使用される端子 NI 6250/6251/6255... ポート0 (P0.<0..7>) NI 6254/6259... ポート0 (P0.<0..31>) ポート/サンプルサイズ NI 6250/6251/6255... 最大8ビット NI 6254/6259... 最大32ビット波形生成 (DO) FIFO ...2,047サンプル波形集録 (DI) FIFO...2,047サンプル DIサンプルクロック周波数 PCI/PCIe/PXI/PXIe デバイス...0～10 MHz2 USBデバイス...0～1 MHz （システム依存）2 DOサンプルクロック周波数 PCI/PCIe/PXI/PXIeデバイス FIFOから再生成...0～10 MHz メモリからストリーミング...0～10 MHz （システム依存）2 USBデバイス FIFOから再生成... 0～10 MHz メモリからストリーミング... 0～1 MHz （システム依存）2 データ転送 PCI/PCIe/PXI/PXIe デバイス... DMA（スキャタ/ ギャザ）、割り込み、プログラムI/O USBデバイス... USB信号ストリーム、プログラムI/O DOまたはDIサンプルクロックソース3_{... PFI}_、_RTSI_、_AI_サンプルまたは変換クロック、AOサンプルクロック、Ctr n Internal Output、その他の信号

PFI/Port 1/Port 2

の機能機能... スタティックデジタル入力、スタティックデジタル出力、タイミング入力、タイミング出力タイミング出力ソース... 多数のAI、AO、カウンタ、DI、DOタイミング信号バウンス除去フィルタ設定... 125 ns、6.425 μs、 2.56 ms、無効、 HIGH/LOW遷移、入力に応じて選択可能 1 _{入力電圧保護}_{に記載された値以上の応力では、デバイスを恒久的に損傷する可能性があります。} 2 _{パフォーマンスは、バスの待ち時間やバス動作の量によって異なります。} 3 _{デジタルサブシステムには、専用の内部タイミングエンジンがありません。}_{そのため、サンプルクロックはデバ} イス上の他のサブシステムまたは外部ソースから提供される必要があります。

(8)

推奨動作条件1

電気特性

デジタル

I/O

特性1

1 _USB-6251_{ネジ留め式端子（製品番号}_{194929A/B/C-0x}_）と_USB-6259_{ネジ留め式端子（製品番号}

194021B/C-0x）の旧バージョンでは、P0.<16..31>のデジタルI/O特性がPFI <0..15>の特性に一致します。詳細については、このドキュメントの2006年11月版（製品番号371291G-01、英語）を参照してください。レベル最小最大入力HIGH電圧（VIH） 2.2 V 5.25 V 入力_LOW電圧（_V_IL） 0 V 0.8 V 出力HIGH電流 (IOH) P0.<0..31> PFI <0..15>/P1/P2 ——

–

24 mA

–

16 mA 出力_LOW電流_(I_OL₎ P0.<0..31> PFI <0..15>/P1/P2 —— 24 mA 16 mA レベル最小最大正方向のしきい値（_VT

+

） — 2.2 V 負方向のしきい値（VT

–

） 0.8 V — デルタ_VTヒステリシス (VT

+

–

VT

–

) 0.2 V — IIL入力LOW電流（Vin = 0 V） IIH入力HIGH電流（Vin = 5 V） — —

–

10 μA 250 μA –50 –45 –40 –35 –30 –25 –20 –15 –10 –5 0 2 3 4 5 6 Voh (V) Ioh (mA) 0 °C; Vdd = 5.5 V 55 °C; Vdd = 4.5 V 25 °C; Vdd = 5.0 V P0.<0..31>: Ioh vs Voh –50 –45 –40 –35 –30 –25 –20 –15 –10 –5 0 2 3 4 5 6 Voh (V) Ioh (mA) PFI <0..15>/P1/P2: Ioh vs Voh 0 °C; Vdd = 5.5 V 55 °C; Vdd = 4.5 V 25 °C; Vdd = 5.0 V

(9)

汎用カウンタ

/

タイマ

カウンタ_/タイマの数_...2 分解能_...32ビットカウンタ測定_...エッジカウント、パルス、半周期、周期、 2エッジ間隔位置測定_{... X1}、_X2、_X4位相差出力エンコーダ（_Z相対応）、₂パルスエンコーダ出力アプリケーション_...パルス、ダイナミック更新によるパルス列、周波数分周、等価時間サンプリング内部ベースクロック... 80 MHz、20 MHz、 0.1 MHz 外部ベースクロック周波数... 0～20 MHz ベースクロック精度... 50 ppm 入力... Gate、Source、 HW_Arm、Aux、A、 B、Z、Up_Down 入力の経路設定オプション... PFI、RTSI、PXI_TRIG、

PXI_STAR、アナログトリガ、多数の内部信号 FIFO... 2サンプルデータ転送 PCI/PCIe/PXI/PXIe デバイス... 各カウンタ／タイマ、割り込み、プログラム I/O専用のスキャタ/ ギャザDMAコントローラ USBデバイス... USB信号ストリーム、プログラムI/O

周波数発生器

チャンネル数... 1 ベースクロック... 10 MHz、100 kHz 除数... 1～16 ベースクロック精度... 50 ppm 出力はどのPFIまたはRTSI端子でも利用できます。

位相ロックループ（

PLL

）

PLLの数... 1 基準信号... PXI_STAR、 PXI_CLK10、 RTSI <0..7> PLLの出力... 80 MHzタイムベース、または80 MHzタイムベースを分周した 20 MHzまたは 100 kHzタイムベース 0 5 10 15 20 25 30 35 40 0 0.2 0.4 0.6 0.8 1 1.2 Vol (V) Iol (mA) P0.<0..31>: Iol vs Vol 0 °C; Vdd = 5.5 V 55 °C; Vdd = 4.5 V 25 °C; Vdd = 5.0 V 0 5 10 15 20 25 30 35 40 0 0.2 0.4 0.6 0.8 1 1.2 Vol (V) Iol (mA) PFI <0..15>/P1/P2: Iol vs Vol 0 °C; Vdd = 5.5 V 55 °C; Vdd = 4.5 V 25 °C; Vdd = 5.0 V

(10)

外部デジタルトリガ

ソース...PFI、RTSI、PXI_TRIG、 PXI_STAR 極性... ほとんどの信号ではソフトウェアで選択アナログ入力機能... スタートトリガ、基準トリガ、一時停止トリガ、サンプルクロック、変換クロック、サンプルクロックタイムベースアナログ出力機能... 開始トリガ、一時停止トリガ、サンプルクロック、サンプルクロックタイムベースカウンタ/タイマ機能...Gate、Source、 HW_Arm、Aux、A、 B、Z、Up_Down デジタル波形生成（DO）機能... サンプルクロックデジタル波形集録（DI）機能... サンプルクロックデバイス

/

デバイストリガバス PCI/PCIeデバイス...RTSI <0..7>1 PXI/PXIeデバイス...PXI_TRIG <0..7>、 PXI_STAR USBデバイス... なし出力選択...10 MHzクロック、周波数発生器出力、多数の内部信号バウンス除去フィルタ設定...125 ns、6.425 μs、 2.56 ms、無効、 HIGH/LOW推移、入力に応じて選択可能

バスインタフェース

PCI/PXIデバイス... 3.3 Vまたは5 Vの信号環境 PCIeデバイスフォームファクタ... x1 PCI Express、規格 v1.0aに準拠スロット互換性... x1、x4、x8、x16 PCI Expressスロット2 PXIeデバイスフォームファクタ... x1 PXI Express周辺モジュール、規格 rev 1.0に準拠スロット互換性... x1およびx4 PXI Express、または PXI Expressハイブリッドスロット USBデバイス... USB 2.0ハイスピードまたはフルスピード3、4 DMAチャンネル（PCI/PCIe/PXI/PXIeI デバイス）... 6、アナログ入力、アナログ出力、デジタル入力、デジタル出力、カウンタ/タイマ0、カウンタ/タイマ1 USB信号ストリーム（USBデバイス）... 4、アナログ入力、アナログ出力、デジタル入力、デジタル出力、カウンタ/タイマ0、カウンタ/タイマ1に使用可能すべてのPXI-625x デバイスは、以下のいずれかの機能をサポートしています。 • PXI Expressハイブリッドスロットに取り付け可能 • PXI/SCXIコンビネーションシャーシでSCXIの制御に使用可能

1 _{このドキュメントの他のセクションでは、}_RTSI_とは、_PCI/PCIe_{デバイス用}_{RTSI <0..7>}_または_PXI/PXIe_デバイ

ス用_{PXI_TRIG <0..7>}のことを指します。 2 _{一部のマザーボードでは、}_x16_{スロットがグラフィック用に予約されています。}_{PCI Express}_{のガイドラインに} ついては、ni.com/pciexpress/ja を参照してください。 3 _{USB M}_{シリーズデバイスをフルスピードモードで使用している場合、デバイスのパフォーマンスが低下して最} 大サンプリング/アップデートレートを達成できません。 4 _{フルスピードバスで操作すると、ハイスピード}_/_{フルスピードのパフォーマンスが低下する場合があります。}

(11)

すべてのNI PXIe-625x デバイスは、PXI ExpressスロットまたはPXI Expressハイブリッドスロットに取り付けることができます。

所要電力

負荷のない状態での、バスからの電流引き込み1 PCI/PXIデバイス

+

5 V...0.03 A

+

3.3 V ...0.725 A

+

12 V ...0.35 A PCIeデバイス

+

3.3 V ...0.925 A

+

12 V ...0.35 A PXIeデバイス

+

3.3 V... 0.45 A

+

12 V... 0.5 A AIおよびAO過電圧状態での、バスからの電流引き込み2 PCI/PXIデバイス

+

5 V... 0.03 A

+

3.3 V... 1.2 A

+

12 V... 0.38 A PCIeデバイス

+

3.3 V... 1.4 A

+

12 V... 0.38 A PXIeデバイス

+

3.3 V... 0.48 A

+

12 V... 0.71 A 注意 _USB-625xデバイスには、必ず_NIから提供された_ACアダプタ、またはデバイスの所要電力を満たし使用する国の適切な安全規格に準拠する_{National Electric Code (NEC)}

Class 2 DC電源を使って電源を投入する必要があります。 USB電源要件... 11～30 VDC、20 W、直径0.080 in.のセンターピンを装備するロッキングまたは非ロッキングパワージャック、固定するには5/16

–

32のネジ山のロッキングカラーが必要

電力制限

注意電力制限を越えると、デバイスやPC/ シャーシで予期せぬ動作が発生することがあります。 PCIデバイス

+

5 V端子（コネクタ0）... 1 A（最大）3

+

5 V端子（コネクタ1）... 1 A（最大）3 表 1 PXI/SCXIコンビネーションシャーシと PXI Expressシャーシの互換性 Mシリーズデバイス Mシリーズ製品番号 PXI/SCXI コンビネーションシャーシでの SCXI制御 PXI Expressハイブリッドスロット対応 PXI-6250 191325D-04/ 191325E-04L いいえはい PXI-6251 191325D-03/ 191325E-03L いいえはい 191325D-13/ 191325E-13L はいいいえ PXI-6254 191325D-02/ 191325E-03L いいえはい PXI-6255 193618A-01 いいえはい PXI-6259 191325D-01/ 191325E-01L いいえはい 191325D-11/ 191325E-11L はいいいえ PXI-6251/ 6254/ 6259の旧バージョン 191325C-0x 191325B-0x はいいいえ 1 _P0/PFI/P1/P2_と

₊

_{5 V}_{端子は含まれません。} 2 _P0/PFI/P1/P2_と

₊

_{5 V}_{端子は含まれません。} 3 _{電流がこの仕様を超えたときにオープンとなるセルフリセットヒューズがあります。}

(12)

PCIeデバイスディスクドライブ電源コネクタの取り付けなし

+

5 V端子合計...0.35 A（最大）1 P0/PFI/P1/P2および

+

5 V 端子の合計...0.39 A（最大）ディスクドライブ電源コネクタ取り付け済み

+

5 V端子（コネクタ0）...1 A（最大）1

+

5 V端子（コネクタ1）...1 A（最大）1 P0/PFI/P1/P2合計...0.39 A（最大） PXI/PXIeデバイス

+

5 V端子（コネクタ0）...1 A（最大）1

+

5 V端子（コネクタ1）...1 A（最大）1 P0/PFI/P1/P2および

+

5 V 端子の合計...2 A（最大） USBデバイス

+

5 V端子...1 A（最大）1 P0/PFI/P1/P2および

+

5 V 端子の合計...2 A（最大）電源ヒューズ...2 A、250 V

物理的要件

プリント回路基板の外形寸法 NI PCI-6250/6251/6254/ 6255/6259 ...9.7 × 15.5 cm (3.8 × 6.1 in.) NI PCIe-6251/6259...9.9 × 16.8 cm (3.9 × 6.6 in.) （半分の長さ） NI PXI/PXIe-6250/6251/ 6254/6255/6259 ... 標準3U PXI ケースの外形寸法（コネクタを含む） NI USB-6251/6255/6259 ネジ留め式端子...26.67 × 17.09 × 4.45 cm (10.5 × 6.73 × 1.75 in.) NI USB-6251/6259 BNC ...28.6 × 17 × 6.9 cm (11.25 × 6.7 × 2.7 in.) NI USB-6251/6255/6259 マスターミネーション...18.8 × 17.09 × 4.45 cm (7.4 × 6.73 × 1.75 in.) NI USB-6251/6255/6259 OEM...『NI USB-622x/625x OEMユーザガイド』を参照重量 NI PCI-6250... 142 g（5 oz） NI PCI-6251... 149 g（5.2 oz） NI PCI-6254... 152 g（5.3 oz） NI PCI-6255... 164 g（5.8 oz） NI PCI-6259... 162 g（5.6 oz） NI PCIe-6251... 161 g (5.7 oz) NI PCIe-6259... 175 g (6.1 oz) NI PXI-6250... 212 g（7.5 oz.） NI PXI-6251/6254... 222 g (7.8 oz) NI PXI-6255... 236 g（8.3 oz.） NI PXI-6259... 233 g（8.2 oz.） NI PXIe-6251... 208 g (7.3 oz) NI PXIe-6259... 221 g (7.8 oz) NI USB-6251 ネジ留め式端子... 1.2 kg (2 lb 10 oz) NI USB-6255/6259 ネジ留め式端子... 1.24 kg (2 lb 11 oz) NI USB-6251/6255/6259 マスターミネーション... 816 g (1 lb 12.8 oz) NI USB-6251 OEM ... 140 g (4.9 oz) NI USB-6255/6259 OEM ... 172 g (6.1 oz) I/Oコネクタ NI PCI/PCIe/PXI/ PXIe-6250/6251 ... 1つの68ピンVHDCI NI PCI/PCIe/PXI/ PXIe-6254/6255/6259 ... 2つの68ピンVHDCI NI USB-6251 ネジ留め式端子... 64のネジ留め式端子 NI USB-6255/6259 ネジ留め式端子... 128のネジ留め式端子 NI USB-6251 BNC ... 21のBNCおよび30 のネジ留め式端子 NI USB-6259 BNC ... 32のBNCおよび60 のネジ留め式端子 NI USB-6251 マスターミネーション... 1つの68ピンSCSI NI USB-6255/6259 マスターミネーション... 2つの68ピンSCSI ディスクドライブ電源コネクタ（PCIeデバイス）... 標準ATX周辺コネクタ（非シリアルATA） USB-6251/6255/6259 ネジ留め式端子/ USB-6251/6259 BNC ネジ留め式端子配線... 16～28 AWG 1 _{電流がこの仕様を超えると、セルフリセットヒューズがオープンになります。}

(13)

最大動作電圧

1

NI 6250/6251/6254/6255/6259 チャンネル/グランド間...11 V、Measurement Category I 注意 _{Categories II}、_III、または_IVでの測定には使用しないでください。

設置環境

動作温度 PCI/PXI/PXIeデバイス...0～55℃ PCIeデバイス...0～50℃ USBデバイス...0～45 ℃ 保管温度

...–

20～70 ℃ 湿度...10～90%（相対湿度）、結露なきこと最大使用高度...2,000 m 汚染度（屋内での使用のみ）...2 耐衝撃

/

振動（

PXI/PXIe

デバイスのみ）動作時衝撃... 最大30 g（半正弦波）、11 msパルス（_{IEC-60068-2-27} に従って試験済、 MIL-PRF-28800Fに準拠してテストプロファイルを確立）ランダム振動動作時...5～500Hz、0.3 grms 非動作時...5～500 Hz、2.4 grms （IEC-60068-2-64に準拠して試験、非動作時テストプロファイルは MIL-PRF-28800F、 Class 3の要件を超過）

安全性

この製品は、以下の安全規格と、計測、制御、研究用電気機器に対する規格の要求事項を満たすように設計されています。 • IEC 61010-1、_{EN 61010-1} • UL 61010-1、CSA 61010-1 メモ _ULおよび他の安全保証については、製品のラベルを参照するか、ni.com/ certification（英語）にアクセスして製品番号（型番）または製品ラインで検索し、保証の欄の該当するリンクをクリックしてください。

電磁両立性

この製品は、以下のEMC規格と、計測、制御、研究用電気機器に対する規格の要件を満たすように設計されています。 • EN 61326 EMC必要条件、最小イミュニティ • EN 55011エミッション（Group 1、Class A） • CE、_C-Tick、_ICES、および_FCCパート₁₅エミッション（Class A）メモこのデバイスは、EMC要件に適合するため、製品ドキュメントに従って操作してください。

CE

準拠

この製品は、以下のように、CEマーク改正に基づいて、該当するEC理事会指令による基本的要件に適合しています。 • 73/23/EEC、低電圧指令（安全性） • 89/336/EEC、電磁適合性(EMC) メモこの製品のその他のコンプライアンス情報については、適合宣言（DoC）をご覧ください。この製品の適合宣言を入手するには、 ni.com/certification にアクセスして型番または製品ラインで検索し、該当するリンクをクリックしてください。 1 _{最大動作電圧}_{とは、信号電圧にコモンモード電圧を加えたものを指します。}

(14)

環境管理

ナショナルインスツルメンツは、環境に考慮した製品の開発および製造に取り組んでいます。 NIは、製品から特定の有害物質を除外することが、環境のみならず NIのお客様にとって有益であると考えています。環境情報に関する詳細は、ni.com/environment で

NI and the Environment（英語）のウェブページをご

覧いただけます。このページには、NIが準拠している規制と規格や、このドキュメントには含まれていない環境情報についてが説明されています。廃電気および電気機器

_(WEEE)

欧州のお客様へ製品寿命を過ぎた製品は、すべてWEEEリサイクルセンターへ送る必要があります。 WEEEリサイクルセンターおよびナショナルインスツルメンツの_WEEEへの対応に関する詳細は、ni.com/ environment/weee.htm を参照してください。 ⬉ᄤֵᙃѻક∵ᶧ᥻ࠊㅵ⧚ࡲ⊩ ˄Ё೑

RoHS

˅ Ё೑ᅶ᠋ National Instrumentsヺড়Ё೑⬉ᄤֵ ᙃѻકЁ䰤ࠊՓ⫼ᶤѯ᳝ᆇ⠽䋼ᣛҸ (RoHS)Ǆ݇Ѣ National InstrumentsЁ೑RoHSড়㾘ᗻֵᙃˈ 䇋ⱏᔩni.com/environment/rohs_chinaǄ (For information about China RoHS compliance, go to ni.com/environment/rohs_china.)

(15)

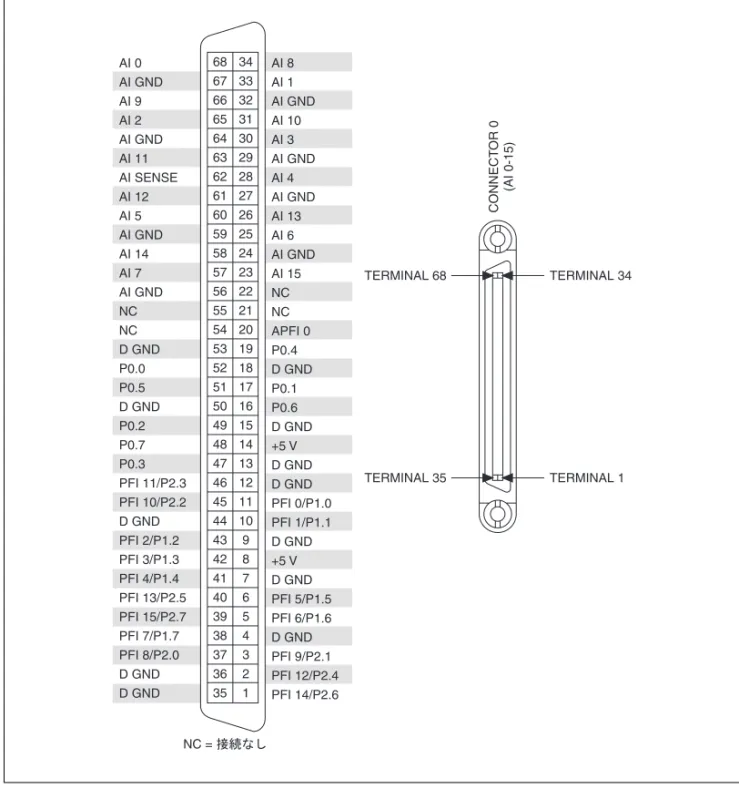

図 1 NI PCI/PXI-6250のピン配列 CONNECT OR 0 (AI 0-15) D GND D GND PFI 8/P2.0 PFI 7/P1.7 PFI 15/P2.7 PFI 13/P2.5 PFI 4/P1.4 PFI 3/P1.3 PFI 2/P1.2 D GND PFI 10/P2.2 PFI 11/P2.3 P0.3 P0.7 P0.2 D GND P0.5 P0.0 D GND NC NC AI GND AI 7 AI 14 AI GND AI 5 AI 12 AI SENSE AI 11 AI GND AI 2 AI 9 AI GND AI 0 PFI 14/P2.6 PFI 9/P2.1 D GND PFI 5/P1.5 D GND +5 V D GND PFI 12/P2.4 PFI 6/P1.6 PFI 1/P1.1 PFI 0/P1.0 D GND D GND +5 V D GND P0.6 P0.1 D GND P0.4 APFI 0 NC NC AI 15 AI GND AI 6 AI 13 AI GND AI 4 AI GND AI 3 AI 10 AI GND AI 1 AI 8 68 34 67 33 66 32 65 31 64 30 63 29 62 28 61 27 60 26 59 25 58 24 57 23 56 22 55 21 54 20 53 19 52 18 51 17 50 16 49 15 48 14 47 13 46 12 45 11 44 10 43 9 42 8 41 7 40 6 39 5 38 4 37 3 36 2 35 1 TERMINAL 34 TERMINAL 68 TERMINAL 1 TERMINAL 35 NC = ធ⛯ߥߒ

(16)

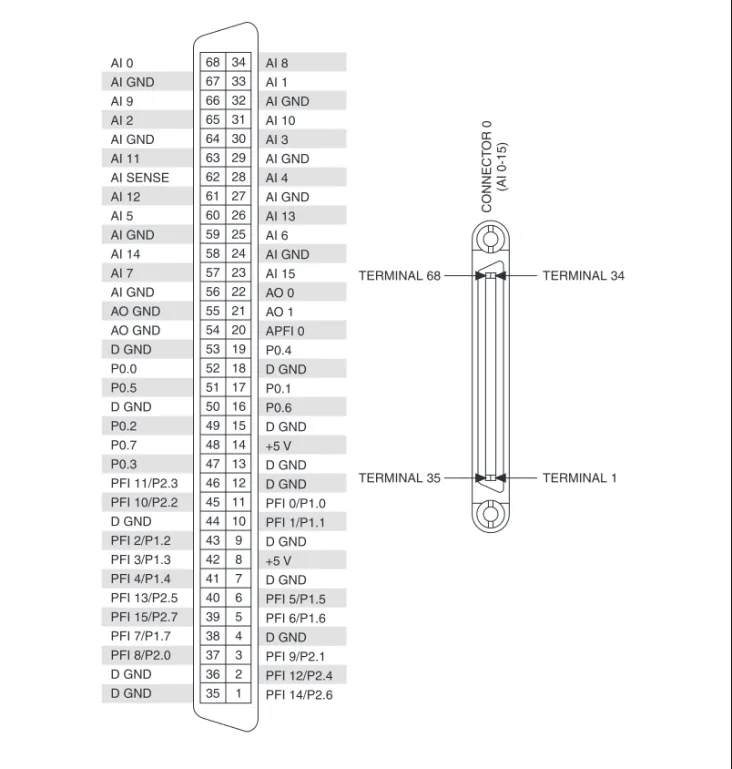

図 2 NI PCI/PCIe/PXI/PXIe-6251のピン配列 CONNECT OR 0 (AI 0-15) D GND D GND PFI 8/P2.0 PFI 7/P1.7 PFI 15/P2.7 PFI 13/P2.5 PFI 4/P1.4 PFI 3/P1.3 PFI 2/P1.2 D GND PFI 10/P2.2 PFI 11/P2.3 P0.3 P0.7 P0.2 D GND P0.5 P0.0 D GND AO GND AO GND AI GND AI 7 AI 14 AI GND AI 5 AI 12 AI SENSE AI 11 AI GND AI 2 AI 9 AI GND AI 0 PFI 14/P2.6 PFI 9/P2.1 D GND PFI 5/P1.5 D GND +5 V D GND PFI 12/P2.4 PFI 6/P1.6 PFI 1/P1.1 PFI 0/P1.0 D GND D GND +5 V D GND P0.6 P0.1 D GND P0.4 APFI 0 AO 1 AO 0 AI 15 AI GND AI 6 AI 13 AI GND AI 4 AI GND AI 3 AI 10 AI GND AI 1 AI 8 68 34 67 33 66 32 65 31 64 30 63 29 62 28 61 27 60 26 59 25 58 24 57 23 56 22 55 21 54 20 53 19 52 18 51 17 50 16 49 15 48 14 47 13 46 12 45 11 44 10 43 9 42 8 41 7 40 6 39 5 38 4 37 3 36 2 35 1 TERMINAL 34 TERMINAL 68 TERMINAL 1 TERMINAL 35

(17)

図 3 NI USB-6251ネジ留め式端子のピン配列 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 AI 4 AI 12 AI GND AI 5 AI 13 AI GND AI 6 AI 14 AI GND AI 7 AI 15 AI GND APFI 0 AI GND AO 1 AO GND AI 0 AI 8 AI GND AI 1 AI 9 AI GND AI 2 AI 10 AI GND AI 3 AI 11 AI GND AI SENSE AI GND AO 0 AO GND 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 PFI 8/P2.0 D GND PFI 9/P2.1 D GND PFI 10/P2.2 D GND PFI 11/P2.3 D GND PFI 12/P2.4 D GND PFI 13/P2.5 D GND PFI 14/P2.6 D GND PFI 15/P2.7 +5 V P0.0 P0.1 P0.2 P0.3 P0.4 P0.5 P0.6 P0.7 PFI 0/P1.0 PFI 1/P1.1 PFI 2/P1.2 PFI 3/P1.3 PFI 4/P1.4 PFI 5/P1.5 PFI 6/P1.6 PFI 7/P1.7 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

(18)

(19)

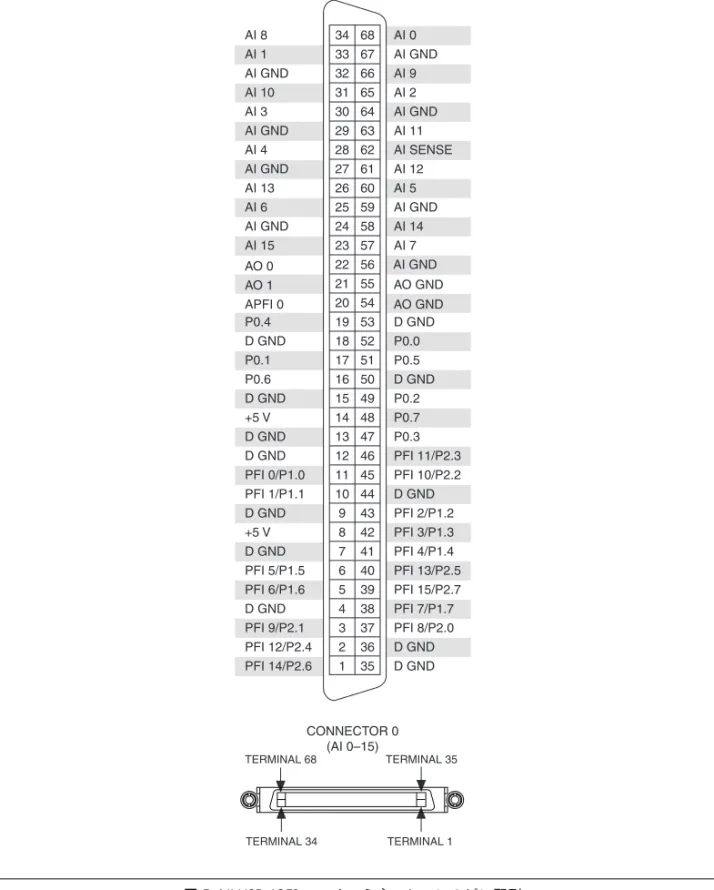

図 5 NI USB-6251マスターミネーションのピン配列 PFI 14/P2.6 PFI 12/P2.4 PFI 9/P2.1 D GND PFI 6/P1.6 PFI 5/P1.5 D GND +5 V D GND PFI 1/P1.1 PFI 0/P1.0 D GND D GND +5 V D GND P0.6 P0.1 D GND P0.4 APFI 0 AO 1 AO 0 AI 15 AI GND AI 6 AI 13 AI GND AI 4 AI GND AI 3 AI 10 AI GND AI 1 AI 8 D GND PFI 8/P2.0 PFI 7/P1.7 PFI 13/P2.5 PFI 4/P1.4 PFI 3/P1.3 PFI 2/P1.2 D GND PFI 15/P2.7 D GND PFI 10/P2.2 PFI 11/P2.3 P0.3 P0.7 P0.2 D GND P0.5 P0.0 D GND AO GND AO GND AI GND AI 7 AI 14 AI GND AI 5 AI 12 AI SENSE AI 11 AI GND AI 2 AI 9 AI GND AI 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 CONNECTOR 0 (AI 0–15) TERMINAL 34 TERMINAL 68 TERMINAL 1 TERMINAL 35

(20)

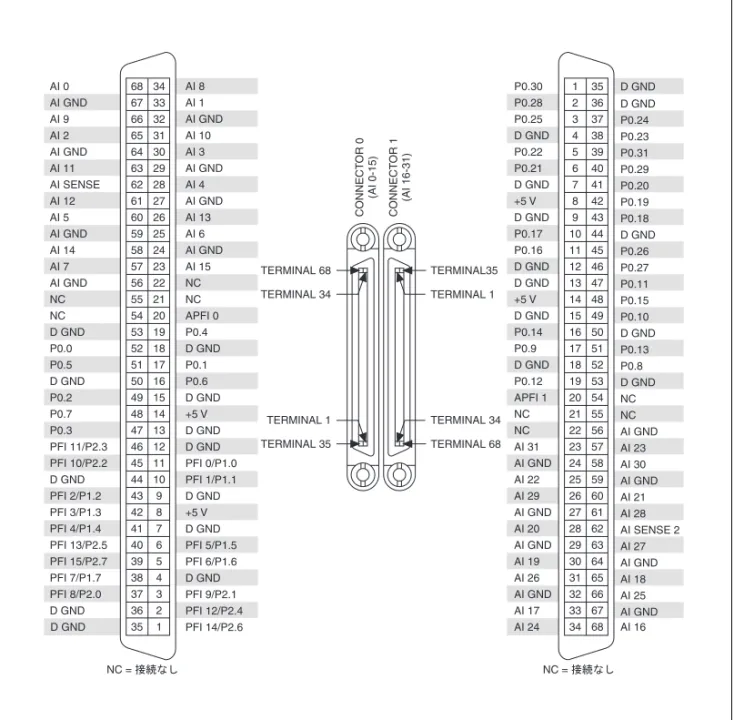

図 6 NI PCI/PXI-6254のピン配列 CONNECT OR 0 (AI 0-15) CONNECT OR 1 (AI 16-31) D GND D GND PFI 8/P2.0 PFI 7/P1.7 PFI 15/P2.7 PFI 13/P2.5 PFI 4/P1.4 PFI 3/P1.3 PFI 2/P1.2 D GND PFI 10/P2.2 PFI 11/P2.3 P0.3 P0.7 P0.2 D GND P0.5 P0.0 D GND NC NC AI GND AI 7 AI 14 AI GND AI 5 AI 12 AI SENSE AI 11 AI GND AI 2 AI 9 AI GND AI 0 PFI 14/P2.6 PFI 9/P2.1 D GND PFI 5/P1.5 D GND +5 V D GND PFI 12/P2.4 PFI 6/P1.6 PFI 1/P1.1 PFI 0/P1.0 D GND D GND +5 V D GND P0.6 P0.1 D GND P0.4 APFI 0 NC NC AI 15 AI GND AI 6 AI 13 AI GND AI 4 AI GND AI 3 AI 10 AI GND AI 1 AI 8 68 34 67 33 66 32 65 31 64 30 63 29 62 28 61 27 60 26 59 25 58 24 57 23 56 22 55 21 54 20 53 19 52 18 51 17 50 16 49 15 48 14 47 13 46 12 45 11 44 10 43 9 42 8 41 7 40 6 39 5 38 4 37 3 36 2 35 1 AI 24 AI 17 AI GND AI 26 AI 19 AI GND AI 20 AI GND AI 29 AI 22 AI GND AI 31 NC NC APFI 1 P0.12 D GND P0.9 P0.14 D GND +5 V D GND D GND P0.16 P0.17 D GND +5 V D GND P0.21 P0.22 D GND P0.25 P0.28 P0.30 AI 16 AI 25 AI 18 AI 27 AI SENSE 2 AI 28 AI 21 AI GND AI GND AI GND AI 30 AI 23 AI GND NC NC D GND P0.8 P0.13 D GND P0.10 P0.15 P0.11 P0.27 P0.26 D GND P0.18 P0.19 P0.20 P0.29 P0.31 P0.23 P0.24 D GND D GND 1 35 2 36 3 37 4 38 5 39 6 40 7 41 8 42 9 43 10 44 11 45 12 46 13 47 14 48 15 49 16 50 17 51 18 52 19 53 20 54 21 55 22 56 23 57 24 58 25 59 26 60 27 61 28 62 29 63 30 64 31 65 32 66 33 67 34 68 TERMINAL 34 TERMINAL 68 TERMINAL 35 TERMINAL 1 TERMINAL35 TERMINAL 1 TERMINAL 34 TERMINAL 68 NC = ធ⛯ߥߒ NC = ធ⛯ߥߒ

(21)

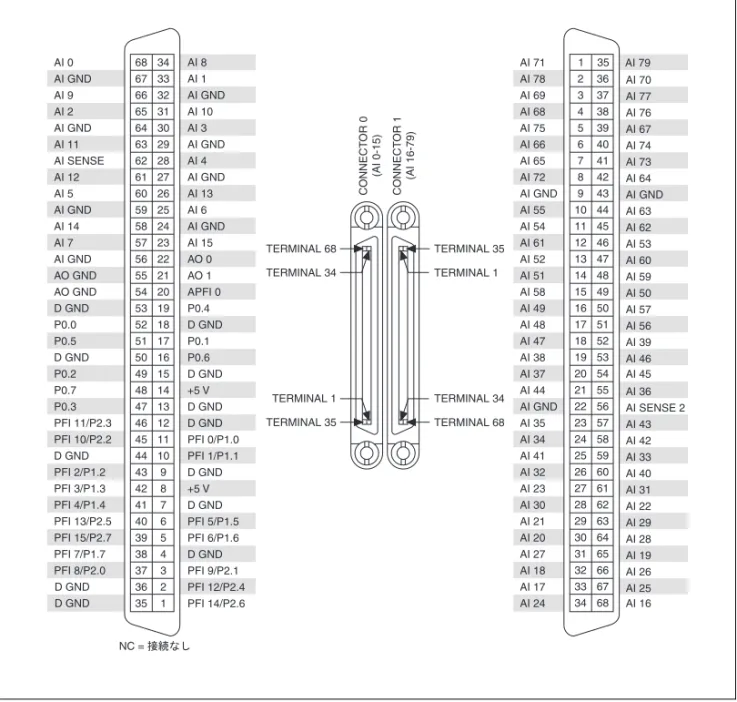

図 7 NI PCI/PXI-6255のピン配列 D GND D GND PFI 8/P2.0 PFI 7/P1.7 PFI 15/P2.7 PFI 13/P2.5 PFI 4/P1.4 PFI 3/P1.3 PFI 2/P1.2 D GND PFI 10/P2.2 PFI 11/P2.3 P0.3 P0.7 P0.2 D GND P0.5 P0.0 D GND AO GND AO GND AI GND AI 7 AI 14 AI GND AI 5 AI 12 AI SENSE AI 11 AI GND AI 2 AI 9 AI GND AI 0 PFI 14/P2.6 PFI 9/P2.1 D GND PFI 5/P1.5 D GND +5 V D GND PFI 12/P2.4 PFI 6/P1.6 PFI 1/P1.1 PFI 0/P1.0 D GND D GND +5 V D GND P0.6 P0.1 D GND P0.4 APFI 0 AO 1 AO 0 AI 15 AI GND AI 6 AI 13 AI GND AI 4 AI GND AI 3 AI 10 AI GND AI 1 AI 8 68 34 67 33 66 32 65 31 64 30 63 29 62 28 61 27 60 26 59 25 58 24 57 23 56 22 55 21 54 20 53 19 52 18 51 17 50 16 49 15 48 14 47 13 46 12 45 11 44 10 43 9 42 8 41 7 40 6 39 5 38 4 37 3 36 2 35 1 AI 24 AI 17 AI 18 AI 27 AI 20 AI 21 AI 30 AI 23 AI 32 AI 41 AI 34 AI 35 AI GND AI 44 AI 37 AI 38 AI 47 AI 48 AI 49 AI 58 AI 51 AI 52 AI 61 AI 54 AI 55 AI GND AI 72 AI 65 AI 66 AI 75 AI 68 AI 69 AI 78 AI 71 AI 16 AI 26 AI 19 AI 29 AI 22 AI 31 AI 40 AI 25 AI 28 AI 33 AI 42 AI 43 AI SENSE 2 AI 36 AI 45 AI 46 AI 39 AI 56 AI 57 AI 50 AI 59 AI 60 AI 53 AI 62 AI 63 AI GND AI 64 AI 73 AI 74 AI 67 AI 76 AI 77 AI 70 AI 79 1 35 2 36 3 37 4 38 5 39 6 40 7 41 8 42 9 43 10 44 11 45 12 46 13 47 14 48 15 49 16 50 17 51 18 52 19 53 20 54 21 55 22 56 23 57 24 58 25 59 26 60 27 61 28 62 29 63 30 64 31 65 32 66 33 67 34 68 CONNECT OR 0 (AI 0-15) CONNECT OR 1 (AI 16-79) TERMINAL 34 TERMINAL 68 TERMINAL 35 TERMINAL 1 TERMINAL 35 TERMINAL 1 TERMINAL 34 TERMINAL 68 NC = ធ⛯ߥߒ

(22)

図 8 NI USB-6255ネジ留め式端子のピン配列 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 AI 8 AI 9 AI 10 AI 11 AI 12 AI GND AI 13 AI 14 AI 15 AI 24 AI 25 AI 26 AI GND APFI 0 AO GND AO 1 AI 0 AI 1 AI 2 AI 3 AI 4 AI GND AI 5 AI 6 AI 7 AI 16 AI 17 AI 18 AI GND AI SENSE AO GND AO 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 AI 27 AI 28 AI 29 AI 30 AI GND AI 31 AI 40 AI 41 AI 42 AI 43 AI 44 AI SENSE 2 AI 45 AI 46 AI 47 AI 56 AI 19 AI 20 AI 21 AI 22 AI GND AI 23 AI 32 AI 33 AI 34 AI 35 AI 36 AI GND AI 37 AI 38 AI 39 AI 48 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 AI 57 AI 58 AI 59 AI 60 AI 61 AI 62 AI 63 AI GND AI 72 AI 73 AI 74 AI 75 AI 76 AI 77 AI 78 AI 79 AI 49 AI 50 AI 51 AI 52 AI 53 AI 54 AI 55 AI GND AI 64 AI 65 AI 66 AI 67 AI 68 AI 69 AI 70 AI 71 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 PFI 8/P2.0 D GND PFI 9/P2.1 D GND PFI 10/P2.2 D GND PFI 11/P2.3 D GND PFI 12/P2.4 D GND PFI 13/P2.5 D GND PFI 14/P2.6 D GND PFI 15/P2.7 +5 V P0.0 P0.1 P0.2 P0.3 P0.4 P0.5 P0.6 P0.7 PFI 0/P1.0 PFI 1/P1.1 PFI 2/P1.2 PFI 3/P1.3 PFI 4/P1.4 PFI 5/P1.5 PFI 6/P1.6 PFI 7/P1.7 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 ࠪࡖ࡯ࠪធ࿾↪࿶⌕┵ሶ

(23)

図 9 NI USB-6255マスターミネーションのピン配列 AI 71 AI 78 AI 69 AI 68 AI 75 AI 66 AI 65 AI 72 AI GND AI 55 AI 54 AI 61 AI 52 AI 51 AI 58 AI 49 AI 48 AI 47 AI 38 AI 37 AI 44 AI GND AI 35 AI 34 AI 41 AI 32 AI 23 AI 30 AI 21 AI 20 AI 27 AI 18 AI 17 AI 24 AI 79 AI 77 AI 76 AI 74 AI 73 AI 64 AI GND AI 70 AI 67 AI 63 AI 62 AI 53 AI 60 AI 59 AI 50 AI 57 AI 56 AI 39 AI 46 AI 45 AI 36 AI SENSE 2 AI 43 AI 42 AI 33 AI 40 AI 31 AI 22 AI 29 AI 28 AI 19 AI 26 AI 25 AI 16 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 CONNECTOR 1 (AI 16–79) PFI 14/P2.6 PFI 12/P2.4 PFI 9/P2.1 D GND PFI 6/P1.6 PFI 5/P1.5 D GND +5 V D GND PFI 1/P1.1 PFI 0/P1.0 D GND D GND +5 V D GND P0.6 P0.1 D GND P0.4 APFI 0 AO 1 AO 0 AI 15 AI GND AI 6 AI 13 AI GND AI 4 AI GND AI 3 AI 10 AI GND AI 1 AI 8 D GND PFI 8/P2.0 PFI 7/P1.7 PFI 13/P2.5 PFI 4/P1.4 PFI 3/P1.3 PFI 2/P1.2 D GND PFI 15/P2.7 D GND PFI 10/P2.2 PFI 11/P2.3 P0.3 P0.7 P0.2 D GND P0.5 P0.0 D GND AO GND AO GND AI GND AI 7 AI 14 AI GND AI 5 AI 12 AI SENSE AI 11 AI GND AI 2 AI 9 AI GND AI 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 CONNECTOR 0 (AI 0–15) TERMINAL 34 TERMINAL 68 TERMINAL 1 TERMINAL 35 TERMINAL 34 TERMINAL 68 TERMINAL 1 TERMINAL 35

(24)

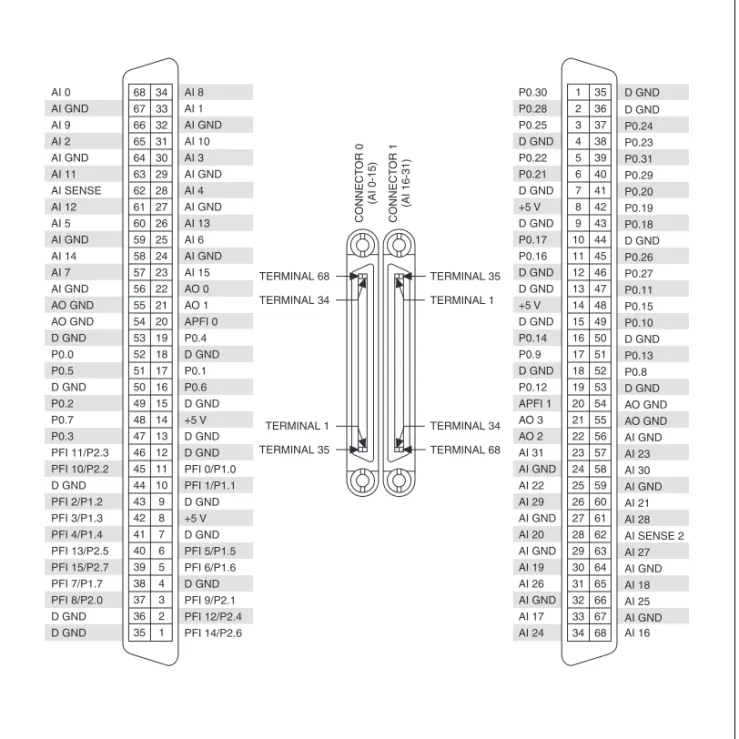

図 10 NI PCI/PCIe/PXI/PXIe-6259のピン配列 CONNECT OR 0 (AI 0-15) CONNECT OR 1 (AI 16-31) D GND D GND PFI 8/P2.0 PFI 7/P1.7 PFI 15/P2.7 PFI 13/P2.5 PFI 4/P1.4 PFI 3/P1.3 PFI 2/P1.2 D GND PFI 10/P2.2 PFI 11/P2.3 P0.3 P0.7 P0.2 D GND P0.5 P0.0 D GND AO GND AO GND AI GND AI 7 AI 14 AI GND AI 5 AI 12 AI SENSE AI 11 AI GND AI 2 AI 9 AI GND AI 0 PFI 14/P2.6 PFI 9/P2.1 D GND PFI 5/P1.5 D GND +5 V D GND PFI 12/P2.4 PFI 6/P1.6 PFI 1/P1.1 PFI 0/P1.0 D GND D GND +5 V D GND P0.6 P0.1 D GND P0.4 APFI 0 AO 1 AO 0 AI 15 AI GND AI 6 AI 13 AI GND AI 4 AI GND AI 3 AI 10 AI GND AI 1 AI 8 68 34 67 33 66 32 65 31 64 30 63 29 62 28 61 27 60 26 59 25 58 24 57 23 56 22 55 21 54 20 53 19 52 18 51 17 50 16 49 15 48 14 47 13 46 12 45 11 44 10 43 9 42 8 41 7 40 6 39 5 38 4 37 3 36 2 35 1 AI 24 AI 17 AI GND AI 26 AI 19 AI GND AI 20 AI GND AI 29 AI 22 AI GND AI 31 AO 2 AO 3 APFI 1 P0.12 D GND P0.9 P0.14 D GND +5 V D GND D GND P0.16 P0.17 D GND +5 V D GND P0.21 P0.22 D GND P0.25 P0.28 P0.30 AI 16 AI 25 AI 18 AI 27 AI SENSE 2 AI 28 AI 21 AI GND AI GND AI GND AI 30 AI 23 AI GND AO GND AO GND D GND P0.8 P0.13 D GND P0.10 P0.15 P0.11 P0.27 P0.26 D GND P0.18 P0.19 P0.20 P0.29 P0.31 P0.23 P0.24 D GND D GND 1 35 2 36 3 37 4 38 5 39 6 40 7 41 8 42 9 43 10 44 11 45 12 46 13 47 14 48 15 49 16 50 17 51 18 52 19 53 20 54 21 55 22 56 23 57 24 58 25 59 26 60 27 61 28 62 29 63 30 64 31 65 32 66 33 67 34 68 TERMINAL 34 TERMINAL 68 TERMINAL 35 TERMINAL 1 TERMINAL 35 TERMINAL 1 TERMINAL 34 TERMINAL 68

(25)

図 11 NI USB-6259ネジ留め式端子のピン配列 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 AI 4 AI 12 AI GND AI 5 AI 13 AI GND AI 6 AI 14 AI GND AI 7 AI 15 AI GND APFI 0 AI GND AO 1 AO GND AI 0 AI 8 AI GND AI 1 AI 9 AI GND AI 2 AI 10 AI GND AI 3 AI 11 AI GND AI SENSE AI GND AO 0 AO GND 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 AI 20 AI 28 AI GND AI 21 AI 29 AI GND AI 22 AI 30 AI GND AI 23 AI 31 AI GND APFI 1 AI GND AO 3 AO GND AI 16 AI 24 AI GND AI 17 AI 25 AI GND AI 18 AI 26 AI GND AI 19 AI 27 AI GND AI SENSE 2 AI GND AO 2 AO GND 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 PFI 8/P2.0 D GND PFI 9/P2.1 D GND PFI 10/P2.2 D GND PFI 11/P2.3 D GND PFI 12/P2.4 D GND PFI 13/P2.5 D GND PFI 14/P2.6 D GND PFI 15/P2.7 +5 V P0.0 P0.1 P0.2 P0.3 P0.4 P0.5 P0.6 P0.7 PFI 0/P1.0 PFI 1/P1.1 PFI 2/P1.2 PFI 3/P1.3 PFI 4/P1.4 PFI 5/P1.5 PFI 6/P1.6 PFI 7/P1.7 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 P0.24 D GND P0.25 D GND P0.26 D GND P0.27 D GND P0.28 D GND P0.29 D GND P0.30 D GND P0.31 D GND P0.8 P0.9 P0.10 P0.11 P0.12 P0.13 P0.14 P0.15 P0.16 P0.17 P0.18 P0.19 P0.20 P0.21 P0.22 P0.23 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112

(26)

(27)
