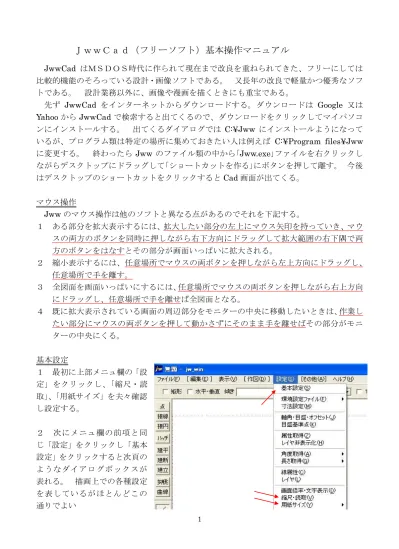

ＪｗｗＣａｄ（フリーの設計ソフト）基本操作マニュアル

(1)

1

ＪｗｗＣａｄ（フリーソフト）基本操作マニュアル

JwwCad はＭＳＤＯＳ時代に作られて現在まで改良を重ねられてきた、フリーにしては比較的機能のそろっている設計・画像ソフトである。又長年の改良で軽量かつ優秀なソフトである。設計業務以外に、画像や漫画を描くときにも重宝である。先ず JwwCad をインターネットからダウンロードする。ダウンロードは Google 又は Yahoo から JwwCad で検索すると出てくるので、ダウンロードをクリックしてマイパソコンにインストールする。出てくるダイアログでは C:¥Jww にインストールようになっているが、プログラム類は特定の場所に集めておきたい人は例えば C:¥Program files¥Jww に変更する。終わったら Jww のファイル類の中から｢Jww.exe｣ファイルを右クリックしながらデスクトップにドラッグして｢ショートカットを作る｣にボタンを押して離す。今後はデスクトップのショートカットをクリックするとCad 画面が出てくる。マウス操作 Jww のマウス操作は他のソフトと異なる点があるのでそれを下記する。１ある部分を拡大表示するには、拡大したい部分の左上にマウス矢印を持っていき、マウスの両方のボタンを同時に押しながら右下方向にドラッグして拡大範囲の右下隅で両方のボタンをはなすとその部分が画面いっぱいに拡大される。２縮小表示するには、任意場所でマウスの両ボタンを押しながら左上方向にドラッグし、任意場所で手を離す。３全図面を画面いっぱいにするには、任意場所でマウスの両ボタンを押しながら右上方向にドラッグし、任意場所で手を離せば全図面となる。４既に拡大表示されている画面の周辺部分をモニターの中央に移動したいときは、作業したい部分にマウスの両ボタンを押して動かさずにそのまま手を離せばその部分がモニターの中央にくる。基本設定１最初に上部メニュ欄の「設定」をクリックし、「縮尺・読取」、「用紙サイズ」を夫々確認し設定する。２次にメニュ欄の前項と同じ「設定」をクリックし「基本設定」をクリックすると次頁のようなダイアログボックスが表れる。描画上での各種設定を表しているがほとんどこの通りでよい

(2)

2 特に確認する項目としては「線色要素・パターン・点半径」、「用紙枠を表示する」、「画像・ソリッドを最初に描画」にチェックマークが入っていることを確認する。 OK ボタンを押す。３次に同じく「設定」欄をクリックしたとき出てきた前図メニュの「色・画面」をクリックすると右中央のようなダイアログが表れる。これは比較的重要である。これは描画する線や色を設定するものであり、左側は作図するときのモニター上の線や色をあらわし、右側はプリンター（プロッター）で印刷するときの線の太さと色を表す。線幅と表示されている数字が線の太さである。右下にある「線幅を1／100mm 単位とする」にチェックマークを入れておけば線幅欄の数字は1／100mm で表示される。例えば線幅欄に 40 と表示すれば 0.4ｍｍの太さになる。線色１～８の欄をクリックすると下図のような色見本が出てくるので好きな色をクリックしてOK ボタンを押す。即ち８種類の線幅と色を設定できる。通常、指定しなければ線色２で描画される。絵を描くときは線色２は右側も左側も線幅を６０位にしておき、細い線でも書きたい部分があると思うので線色１を３０位にして、更に細い線もあったら良いので線色３を１５位にしておけば良いだろう。描画するので線色は２～３種類あれば十分である。線色は黒にしておけば良いだろう。

(3)

3 なお、このダイアログ下方にある「線幅を表示倍率に比例して描画」にチェックマークを入れると先程設定した線幅と線色で描画されるが、このチェックマークが無い場合は左側の「線幅」に表れる１即ち 0.01mm で描画される。作図するときはこの方が正確に描き易いが、画いた絵がどのような線幅、感じで描かれているかを確認したいときはチェックマークをつける。作図方法前述の通り、特に設定しない限り図は線色２で描かれる。１例として四角形はメニュの「四角」をクリックし上側メニュの「寸法」に X 軸の長さと Y 軸の長さをカンマで区切って入力した後マウスを画面上の描きたい場所に持っていって左クリックすれば自動的に描画される。線や円形や半円形も上部メニュは変わるが指示通りの数値を入力していけば同様操作で描画できる。なお図形のある点から線を引く場合右クリックしながらドラッグするとその点に命中した線が引けるが、左クリックで線を引くと任意点から線を引くことになり、命中しない。なお絵を描くときはこんな数値を入れなくて、下記のように自由に描けば良い。２絵や漫画など描く場合、寸法などにこだわらないときは左側のメニュの「線」「四角」「円」などのどれかを選んでマウスの左クリックを押しながら適当に動かしてやればよい。円弧の描き方は「丸ボタン」を押し、上部メニュの最左端の「円弧」と中央付近の「３点指示」にチェックマークを入れて、図のように“始点１”、“次点２”、“終点３”の順序でクリックすれば円弧が描かれる。絵や漫画などは、ほとんどこの円弧を繋いで描くことが多い。円を描くときは「円弧」と「３点指示」のチェックマークをはずす。作図された図形円弧を描く丸ボタン始点１終点３次点２

(4)

4 範囲選択線種変更図形３前述したようになにもしないで描画すると線色２で描かれる。絵や漫画のように多数の線色で描きたい場合はとりあえず「線色２」で描いておいてこれをもっと細い線に変更したい時は｢基本設定｣３項で説明したように、線幅を変更出来る。手順は画面左側メニュの「範囲」をクリックして変更したい図形の端点を左クリックし、さらにその対角点を左クリックして選択すれば図形は朱色（なにか作業をするときはこの色になる）に変わる。次に上部メニュの「属性変更」をクリックして右図ダイアログの「指定【線色】に変更」にチェックマークを入れると右図左側のダイアログが現れるので変更したい線色にチェックマークをつけ変えてOK ボタンを押し、更に右側のダイアログの OK ボタンも押すとダイアログは全て消え、図形選択範囲の赤枠も消え、図形は選択された線色に変更される。なお線色２以外の線が多数あり、いちいち上記の操作が面倒なときは右図「設定」の「線属性」をクリックすれば前頁左側図のような「線属性」が表れるのでここで線色を変更してやれば以後描画する線は全てその線色になる。但しパソコン終了後再開すると、又線色２に戻る。４着色、色付け線の色は前述３項の線色欄で決まってしまうが、ある範囲をベタ塗りする場合は次の手順で行う。

(5)

5 右図画面上メニュの「作図」欄をクリックして出てくるダイアログの「多角形」をクリックすると、画面上のメニュが下図画面メニュ１のように変わる。その中の右側の「任意」をクリックし、表れた画面メニュ２の「ソリッド図形」をクリックした後二つ右側の「任意」をクリックすると画面メニュ３のような「色の選定」ダイアログが表れるので好きな色を選定して“OK”ボタンを押す。色の塗りつぶしは１、3、4 項で線図を描いたあと、５項の手順のあと２通りの方法がある。 A）線画が図 A のように始点と終点が閉じている場合は符号１「円・連続線指示」をクリックした後符号２「弓形」にチェックマークを入れ、符号３図形の一部を左クリックすると指定した色で塗りつぶされる。円形も同じ。 B）図 B のように図形の一部が不連続の場合は図の角部を符号１，２，３，４，５，６と右クリックした後符号７の「作図」を左クリックすると指定色に塗りつぶされる。画面メニュ３画面メニュ１画面メニュ２２図A １ 2 3

(6)

6 C）両端が繋がっていない円弧などを塗りつぶす場合は図C のように「円・連続線指示」を選択し、円弧内側の場合は「弓形」にチェックマークを入れ、図形の一部を左クリックすれば図のように塗りつぶされる。（符号A 部）円弧外側の場合は「円外側」にチェックマークを入れ、図形の一部を左クリックすれば図のように塗りつぶされる。（符号B 部）なお、上記で説明した塗りつぶしの場合、右クリックで行えば周囲の線が消えて塗りつぶしだけが残る。更に図C で塗りつぶした図形を図 D のように塗りつぶすにはB 項で説明した方法で符号１，２，３，４，５，６と右クリックした後図C のメニュ左側にある「作図」７をクリックすればその部分が図Ｅのように塗りつぶされる。図Ｄ，図Ｅは線を左クリックして塗りつぶしを行ったため周りの線は」のこされている。右クリックで線をクリックすれば周りの線は消えて色だけが残る。文字挿入文字の挿入は上図符号１をクリックすれば［文字入力］欄が表れるので文字を入力した後、符号２をクリックして出てくる右図の文字の大きさや色No.を決める。色 No.は１頁の「設定」「基本設定」「色・画面」で出てくる番号の色である。文字入力欄図B 図C 7 図D _図Ｅ

(7)

7 ５絵を描くときはなにか出来上がった絵、例えばワードにあるクリップアートをプリントしたものを参考にして描くか、或いはそのクリップアートをＪｗｗの画面にもってきてそれをなぞって描いていく方法があるが、出来上がった絵をブログなどに公表するには著作権など問題もあるが、今は練習なので、なぞって描く方法を紹介する。Ｊｗｗに何らかの絵を入れるには先ずＪｗｗはビットマップ（拡張子が.bmp）しか受け付けないということを覚えておいて、ワードのクリップアートをコピーしたものをいったんペイントに入れて、デスクトップなどに.bmp で保存しておく。
