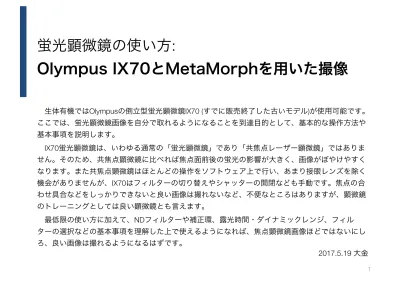

蛍光顕微鏡の使い方

:

Olympus IX70とMetaMorphを用いた撮像

生体有機では

_{Olympusの倒立型蛍光顕微鏡IX70 (すでに販売終了した古いモデル)が使用可能です。}

ここでは、蛍光顕微鏡画像を自分で取れるようになることを到達目的として、基本的な操作方法や

基本事項を説明します。

IX70蛍光顕微鏡は、いわゆる通常の「蛍光顕微鏡」であり「共焦点レーザー顕微鏡」ではありま

せん。そのため、共焦点顕微鏡に比べれば焦点面前後の蛍光の影響が大きく、画像がぼやけやすく

なります。また共焦点顕微鏡はほとんどの操作をソフトウェア上で行い、あまり接眼レンズを除く

機会がありませんが、

_{IX70はフィルターの切り替えやシャッターの開閉なども手動です。焦点の合}

わせ具合などをしっかりできないと良い画像は撮れないなど、不便なところはありますが、顕微鏡

のトレーニングとしては良い顕微鏡とも言えます。

最低限の使い方に加えて、

_{NDフィルターや補正環、露光時間・ダイナミックレンジ、フィル}

ターの選択などの基本事項を理解した上で使えるようになれば、焦点顕微鏡画像ほどではないにし

ろ、良い画像は撮れるようになるはずです。

1

2017.5.19 大金

(2)

操作の流れ

スタートアップ・観察

1. 電源ON (PC、水銀ランプ、顕微鏡、CCDカメラ) 2. MetaMorphを起動 3. サンプルをステージにセット 4. 対物レンズを選択 5. 明視野でピントを合わせる 6. フィルターを選択し、明視野照明をOFF、励起光のシャッターを開ける 7. 観察する

シャットダウン

1. MetaMorphを終了 2. データを取り出す (USBメモリ) 3. PCの電源をOFF 4. レンズの掃除 5. 低倍率レンズに替え、低い位置にする 6. CCDカメラ・顕微鏡本体・水銀ランプの電源OFF 7. 顕微鏡にカバーをかける

撮像・保存

1. MetaMorphのメニューバー > Acquire 2. Exposure timeや保存先・ファイル名などを設定 3. 励起光シャッターを開ける (退色を防ぐため必要な時間だけ開ける) 4. 光路をCCDに切り替え、Show Liveでピントを微調整し、Acquire 5. あるいは、光路は接眼レンズのまま目で見てピントを合わせ、光路をCCDに切り替えてAcquire (慣れてきたらこちらの方が早い) 6. Save

(3)

蛍光顕微鏡の基本的な原理

3

n

蛍光顕微鏡のおおまかな原理

水銀ランプからは複数の波長の光が発生する。そのうち必要な波長の光をexcitation filterで取り出し、サンプルにあてる。サンプルから出る光のうち励起光そのものはemission filterで吸収され、蛍光のみがCCDカメラへ届く。励起光の強さは、NDフィルターにより調節されている。

ND (neutral density) filter

減光フィルター。波長に関わらず透過量を調節するフィルターで、励起光の強さを調節するのに使用。

Excitation/Emission filter

特定の波長の光を通すフィルター。

Dichroic mirror

特定の波長の光は反射し、それ以外の波長の光は透過させるフィルター。例: 485nmの励起光は反射し、 500nm以上の蛍光は通過させる。水銀ランプ NDフィルターフィルター・ミラーユニットサンプル対物レンズ明視野照明 CCDカメラ or 接眼レンズ Emission filter Excitation filter Dichroic mirror 水銀ランプ NDフィルター CCDカメラ明視野照明サンプルステージ対物レンズ接眼レンズ

(4)

顕微鏡と周辺機器の起動

n

電源を

_{ON (PC、CCDカメラ電源、}

顕微鏡、水銀ランプ

)

CCDカメラと水銀ランプは安定するまでに10 分程度は時間がかかる。水銀ランプは一度つけたら15分は消さないこと。また、一度消したら10分はつけないこと。水銀ランプは寿命があるので消し忘れに注意。

n

MetaMorphを起動

CCDカメラが起動されてないないと、警告が出る。解析だけで撮像しないのであれば_CCD カメラの電源はつける必要はない。

n

デスクトップの個人フォルダ内に

フォルダを作成しておく

データ管理方法の一例：「日付_実験名 (e.g., 20130510_NPC1-GFP-ExpressionCheck)」フォルダ内にサンプルごとにフォルダを作成し、その中に同じサンプル由来の画像を保存 (個々のファイル名は手動では入力しない)。 PC本体 CCDカメラとその電源 IX70顕微鏡水銀ランプ p 顕微鏡の電源は本体右裏側 p CCDカメラの電源は後ろの黒いbox

(5)

サンプルをステージにセット

5

n

サンプルに合わせたステージ台・アダプターを選び、サンプルをセット

3.5cm dish / IWAKI Glass-bottom dish

「広穴金属ステージ + 3.5cm dishアダプター」あるいは、「金属ステージなしで3.5cm dishアダプター」を使用する。狭穴金属ステージを用いても良いが、対物レンズを変える際などにレンズが金属ステージと当たりやすいことに注意。

96-well plate (glass-bottom EzView etc.)

「狭穴金属ステージ」を使用する。金属ステージなしや広穴金属ステージを用いた場合、96-well plateの端のwellを見る際、プレートの端がステージに乗らず安定しない。

Other dishes (10cm dish / screw cap flask)

狭穴金属ステージのみを使用。撮像位置を動かすのに手で dishを動かすことになるので、細かい位置調整は難しい。

Slide glass (with cover glass)

チャンバースライド (スライドガラスに取り外し可能なwellが固定されたもので、カバーガラスをのせて使用するもの)やカバーガラス上で細胞培養した場合 (スライドガラスにのせて使用)。狭穴・広穴金属ステージとスライドガラス用のアダプターを使用。狭穴金属ステージ広穴金属ステージ 3.5cm dishアダプター

(6)

明視野

(位相差) 観察

n

まずは低倍率

(x4やx10)でピントを合わせる

高倍率になればなるほどピントは合わせにくいので、低倍率で合わせてから高倍率レンズに変える。

n

明視野照明は左手前のスライダー・スイッチで調節・

ON/OFF可能

スライダーで光量0から最大まで調節可能。蛍光撮影時など、一時的に照明を落としたい場合は、スライダーの上のLight OFFスイッチを押すと消せる。もう一度押すと付く。このスイッチを使うと、照明の明るさを変えずにON/OFFできる。OFFではスイッチが点灯する (暗い蛍光観察時にもみえるように)。

(7)

対物レンズと位相差観察用リングスリットの選択

7

n

細胞を明視野で見るのに、位相差観察

を行う場合が多い。その際、対物レン

ズに合わせて位相差観察用のリングス

リットを選択する必要がある。

細胞は薄く透明なので、光の吸収ではコントラストがつきにくい。そこで、屈折率の違う物体を通過する際に光の位相がずれる現象を利用した位相差観察が用いられる。この方法では、位相のズレをコントラストに変換するため、照明側と対物レンズ側で対応したレンズスリットを用いる必要がある。対物レンズごとに指定されたリングスリットを用いる (たいてい、もっとも綺麗にコントラストがつくものが指定されたリングスリットである)。

対物レンズ倍率開口数 Phase Contrast Immersion 底面の厚さ UV励起

UPlanFl 4x 0.13 PhL _可 UlanFl 10x 0.3 Ph1 _可 LCPlanFl 20x 0.4 Ph1 _不可 LCPlanFl 40x 0.6 Ph2 _{1.1 0.5} _不可 LUCPlanFL N 60x 0.7 Ph2 _0.1-1.3 _可 PlanApo 100x 1.4 Ph2 Oil _0.17 _可リングスリット BF / PhL / Ph1 / Ph2 # BF: リングスリットなし

(8)

対物レンズの補正環の調整

n

補正環がついている対物レンズでは、サンプル

(プラス

チックシャーレかカバーガラスか

_{)に応じて、補正環を調}

整する。

高倍率・高開口数のレンズほど、サンプルとの間のガラス・プラスチックの厚さの影響が大きく、画質が劣化しやすい (ぼやける)。レンズによっては、この厚さの影響を補正する補正環がついている。この補正環の調整を行うかどうかで、画質は大きく変わる。調整はおよその目盛りでサンプルに合わせておおまかに調節し、サンプルを観察しながら微調整する。なお、通常のカバーガラスやガラスボトムディッシュでは0.17mmの厚みであり、プラスチックシャーレ (IWAKI培養用)の場合、96-wellプレートで_{1.5mm、24-wellで1.3mm、6-well/12-wellで1.2mmである。}

対物レンズ倍率開口数 Phase Contrast Immersion 底面の厚さ UV励起

UPlanFl 4x 0.13 PhL _可 UlanFl 10x 0.3 Ph1 _可 LCPlanFl 20x 0.4 Ph1 _不可 LCPlanFl 40x 0.6 Ph2 _{1.1 0.5} _不可 LUCPlanFL N 60x 0.7 Ph2 _0.1-1.3 _可 PlanApo 100x 1.4 Ph2 Oil _0.17 _可プラスチック・ガラス両方OK プラスチックのみプラスチック・ガラスガラスのみ

(9)

光路の切り替え

(CCDカメラ / 目 / フィルムカメラ)

9

n

対物レンズから入った光を

CCDカメラ側で検出するか、目(接眼レンズ)で見るか、フィルム

カメラ側で検出するかを手動で切り替える必要がある。

1. 目で見る場合は、接眼レンズ側の光路を使用。 2. 撮影する場合は、CCD側の光路へ切り替える。 3. 接眼レンズとフィルムカメラ側の光路は現在使用していない。右側面の光路切り替えスイッチ CCDカメラ接眼レンズ接眼レンズとフィルムカメラ

(10)

接眼レンズの調整

(目の幅と視度調整)

n

接眼レンズの間の距離を自分の目の幅に

合わせて調整

目の幅は人によって異なるので、接眼レンズの幅も自分の目に合わせて調整する。接眼レンズを覗きながら、見やすい幅に調整すればOK。目の幅があっていないと、両目で覗いても片方の目の視野が欠けるなど、見にくくなるし疲れる。

n

接眼レンズの右片方についている視度調

整環で左右の目の視度差を補正する

左目でまずサンプルにピントを合わせ、次に右目で視度調整環を回してピントを合わせる。これで両目で「楽に」見える。視度差があっていなくても人間の目はそれに対応してピントを合わせることはできるが、疲れる。視度調整環接眼レンズ間の距離を調整可能

(11)

フィルターセットの選択と蛍光観察

11

n

励起光の

ON/OFFは、シャッターで制御

ステージ下の右側に励起光シャッターがある。観察するときのみ、シャッターを開ける (レバーを手前に引く)。退色を抑えるため、シャッターを開けるのは観察中・撮影中の最小限の時間のみにとどめる。

n

検出する蛍光波長の切り替えは、フィル

ターターレットで行う。

励起光シャッターの下にフィルターを切り替えるためのターレットがある。現在4種類のフィルターセットが使用可能。Blue励起Green検出のNIBA、Green励起Red 検出のWIG、UV励起Blue検出のNUA、そしてbroad UV 励起でBlueより超波長を広く検出するWU。

NIBA

WIG

NUA

WU

Excitation

470-490nm

520-550nm

360-370nm

330-385nm

band pass filter

band pass

Emission

515-550nm

580nm <

420-460nm

420nm <

band pass

long pass

band pass

long pass

多重染色

可

不可

Examples FITC (fluorescein)

TRITC

DAPI

GFP

rhodamine

Hoechst

PI

filipin

Open

(12)

NDフィルター

n

励起光の強度は、

NDフィルターで調節。

水銀ランプ由来の励起光は、ND(neutral density)フィルターで強度を調節する。サンプルの蛍光が見える範囲で、なるべく弱めの励起光を用いる方が良い。Alexa系の蛍光色素は比較的退色に強いが、フルオレセイン系蛍光団やGFPも強すぎる励起光を使うと観察中に退色する。DansylやNBDなどの蛍光団は一層退色が早く、_{Show Liveでピントを合わせているうちにみるみる} 退色する。慣れてきたら_{Show Liveは使用せず、目でピントを} 合わせてすぐに_{CCDカメラに切り替えて撮像するのがよい。}

n

スライド式の

_{NDフィルターホルダーを抜き差しす}

ることで、

_{NDフィルターあり・フィルターなし・}

完全シャットアウトの三段階で変更可能。

ホルダーには、左からNDフィルター・フィルターなし・シャットアウトの3段階。「ND25」は励起光を25%にカットするフィルター。他に、ND50やND10、ND5などがある。

n

異なる透過率の

NDフィルターを使用する場合は、

フィルターホルダーに入っている

_{NDフィルターを}

交換する。

NDフィルターはフィルターホルダーにのせているだけなので、必要があれば交換する。 NDフィルターホルダー (裏側ランプハウスの手前にある) NDフィルターフィルターなしフィルターホルダーを左に引き出した場合 NDフィルターの例 (ND25)

(13)

油浸レンズとレンズの掃除

13

n

油浸レンズ

(100x) を使用する場合は、専用のimmersion oil

をレンズの上に一滴のせてからサンプルをのせる。

高倍率レンズには油浸レンズが多い。レンズとサンプルとの間の空間をガラスとほぼ同じ屈折率を持つオイルで満たして光の屈折を抑え、高い開口数 (レンズの集光能力・明るさ)と解像度が得られる。油浸レンズでない通常のレンズの方が扱いは楽 (オイル不要で掃除も不要)ではあるが、同じ倍率であれば、油浸レンズの方が感度よく撮像できる。低自家蛍光イマージョンオイル (Olympus)を使用している。油浸レンズかどうかはレンズに書いてある _{(油浸であればoilと記載)。当} 然のことながら、油浸でないレンズに_{immersion oilを使うとうまく撮像で} きない。

n

油浸レンズ使用後は、かならず専用のレンズクリーナーとレ

ンズクリーニングティッシュでオイルを落とす。

キムワイプはレンズに傷をつけるので絶対に使用しないこと (ステージなどレンズ以外を拭くのは_{OK)。レンズクリーニングティッシュとしては} Whatman 105、クリーナとしてはHyper Clean 6310を使用している。クリーニングティッシュは、一度オイルがつくいた部分では他の部分は拭かない (汚れが広がる)。クリーナーは無水アルコールやそのエーテル混合液などでも代用は可能であるが、キシレンを含むものや曇り止めを含むメガネ用のものは使わないこと (表面コーティングや部材に悪影響)。

(14)

MetaMorphの撮影時の設定

14

n

Exposure Time

露光時間。目で見て明るいサンプルであれば、 100ms-200ms程度から調整。目で見て暗いレベルでは1000-3000msから。Saturationさせない範囲で十分な露光時間を選択する。なお、AutoExposeは遅いのでお勧めしない。

n

Show Live

LiveでCCDカメラの画像をモニターできる。ピントや視野の微調整に使用する。

n

Binning / Live Bin

Binningとは、CCDカメラの各ピクセルに相当する検出器 (1392 x 1040 pixels)を複数まとめて一つの検出器のように扱うようなイメージ (正確ではないが)。Binning 2x2では、2x2 の4ピクセル分を1ピクセルとして扱い、解像度は下がるがS/N比が上がり、速く撮像できる (ようなイメージで操作上は十分)。撮影時にbinningは基本1のまま。Live Binは露光時間が長い場合に、2-3程度に設定することで、Show Live画面の更新を速くできる (>500ms以上の露光時間で有用)。

(15)

MetaMorphのAutoscale表示について

15

n

DisplayタブのAutoscaleにチェッ

クが入っている場合、表示される画

像は最大値から最小値までを白から

黒として表示されている。

Show Live中にもAcquire後の画像にも適用される。これはデータ自体はスケーリングされておらず、画面の表示上のスケーリング。 Autoscaleされた画像では、シグナルが弱いとバックグラウンドにランダムノイズが見える _{(蛍光強度が弱いサンプルは、ランダムノ} イズが相対的に大きく見える_)。なお、明視野撮影時にShow Live画面が真っ黒な場合(ランダムノイズも見えない)は、照明が強すぎる場合である。 Lo%とHi%で蛍光の弱い部分と強い部分をどの程度saturationさせて表示させるかを指定可能。これも表示のみの設定で生データには影響しない。

(16)

撮影と手動での保存

(16-bit tiff保存)

n

Image:の画像名をクリックし、

Specified (…..)をクリック。

n

Specify Image Nameウィンドウで

ファイル名を入力

Acquireした画像にとりあえずつく名前。

n

Acquire

入力したファイル名で画像が撮影される _(未保存_{)。2枚目以降は、「-2」や「-3」が後ろについ} た名前となる。「 acquired-2.tif」や「acquired-11.tif」などの名前になる。欠点は、ファイル名でこれらのファイルを並べ替えると、番号順にならないこと (acquired-1 > acquired-10 >

acquired-11 > acquired-2 > acquired-3 …といった順番になる_)。

n

Save

保存先を聞かれるので選択して保存。ファイル名も変更可能。保存先は前回保存した場所になっている。同じサンプルを撮影している場合は変更不要。 (1) (2) (3) (4) (5)

(17)

MetaMorphで定型ファイル名での保存 (16-bit tiff)

17

n

Save w/Sequenceにチェック

これにチェックを入れることで、「Save …..」の動作が変わる。保存先やファイル名は聞かれずに、次のSet Saveで設定した保存先とファイル名の規則に従って保存されるようになる。

n

Set Save…から保存先とファイル名

の形式を指定

保存先は、例えば_{C:/Documents and} Settings/Administrator/Desktop/(個人フォルダ)/(日付_実験名)/(サンプル)など。ファイル名を「Image001」とした場合、1枚目は Image001.tifとして指定したフォルダに保存され、_{2枚目はImage002.tifとして保存される。}

n

Acquireし、Save

Saveでは最後にAcquireした画像のみが保存される。Acquireした直後の画像は画像名についている「*」マークは、まだ保存されていないことを示している。ここでもう一度Acquireすると上書きされる。一枚Acquireするごとに Saveする。 (1) 「Image001」と入力 Image001.tif Image002.tif Image003.tif …と保存 (2) (3) (4) (5) (6) (7)

(18)

16-bit TIFFと8-bit TIFF

16-bit TIFFは蛍光強度を0-65535までの 65536段階の階調で記録できる。一方で、8-bit TIFFは0-255までの256階調しか記録できない。また、ファイルサイズが16-bitでは8-bit の倍のサイズになる IX70に付属のCCDカメラは12-bitカメラであり、16-bitで保存した場合は、使用可能な階調のうち1/16しか使っていないことになる。そうすると、MacのPreviewなどの一般的な画像表示ソフトウェアでは真っ黒にみえる (コントラストを調整すれば一応見える)。Image Jなどのソフトウェアでは自動で表示するrangeを調整してくれるので、問題なく見れる。これはファイルをブラウジングする際には不便である。定量的な解析をする予定がなく、パターンだけ見れればいいという程度であれば、 8-bitにスケーリングするとブラウジングが楽になり、ファイルサイズも小さくできる。ただし、元データの最小値から最大値までを256階調に圧縮していることには留意すべき。

8-bit TIFFにスケーリングして保存する場合

n

撮影した画像

(保存されてないもの)を選択

n

Display > Scale Imageで8-bitにCopy

RangeはImage Min/Maxとし、AutoScaleにチェックを入れておく。画像間で同じスケーリングをしたい場合はチェックせずにマニュアルで値を入力する。
