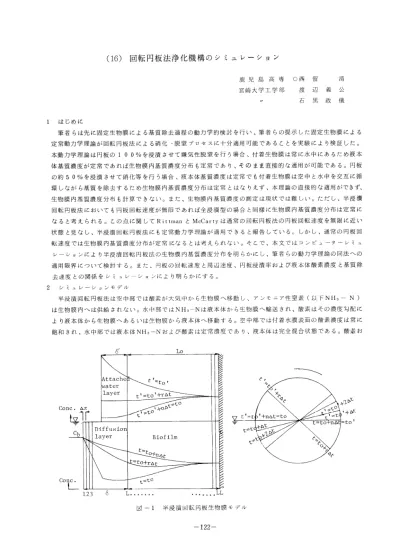

回転円板法浄化機構のシミュレーション

(16)回

転 円 板 法 浄 化 機 構 の シ ミ ュ レ ー シ ョ ン

鹿 児 島 高 専 ○ 西 留 清 宮 崎 大 学 工 学 部 渡 辺 義 公 〃 石 黒 政 儀 1は じ め に 筆 者 ら は先 に 固 定 生 物 膜 に よ る基 質 除 去 過 程 の 動 力 学 的 検 討 を行 い 、筆 者 らの 提 示 し た 固 定 生 物 膜 に よ る 定 常 動 力 学 理 論 が 回転 円 板 法 に よ る硝 化 ・脱 窒 プ ロ セ スに 十 分 適 用 可 能 で あ る こ と を 実 験 に よ り検 証 した 。 本 動 力 学 理 論 は 円 板 の100%を 浸 漬 させ て 嫌 気 性 脱 窒 を 行 う場 合 、付 着 生 物 膜 は常 に 水 中 に あ るた め 液 本 体 基 質 濃 度 が 定 常 で あ れ ば生 物 膜 内 基 質 濃 度 分 布 も定 常 で あ り、そ の ま ま 直 接 的 な 適 用 が 可 能 で あ る 。 円 板 の約50%を 浸 漬 させ て 硝 化 等 を 行 う場 合 、液 本 体 基 質 濃 度 は 定 常 で も付 着 生 物 膜 は空 中 と水 中 を交 互 に 循 環 し なが ら基 質 を 除 去 す るた め 生 物 膜 内 基 質 濃 度 分 布 は 定 常 と は な りえず 、本 理 論 の 直 接 的 な 適 用 が で きず、 生 物 膜 内基 質 濃 度 分 布 も計 算 で き な い 。 ま た 、生 物 膜 内 基 質 濃 度 の測 定 は 現 状 で は難 しい 。た だ し 、半 浸 漬 回 転 円板 法 に お い て も円 板 回 転 速 度 が無 限 で あ れ ば 全 浸 漬 型 の 場 合 と同 様 に生 物 膜 内 基 質 濃 度 分 布 は 定 常 に な る と考 え られ る 。 この 点 に関 してRittmanとMcCartyは 通 常 の 回 転 円 板 法 の 円板 回 転 速 度 を無 限 に 近 い 状 態 と見 な し 、半 浸 漬 回 転 円 板 法 に も定 常 動 力 学 理 論 が 適 用 で き る と報 告 し て い る。 しか し 、通 常 の 円 板 回 転 速 度 で は 生 物 膜 内 基 質 濃 度 分 布 が 定 常 にな る と は考 え られ な い 。そ こ で 、本 文 で は コ ン ピ ュ ー タ ー シ ミュ レー シ ョン に よ り半 浸 漬 回 転 円 板 法 の 生 物 膜 内基 質 濃 度 分 布 を明 らか に し 、筆 者 らの 動 力 学 理 論 の 同 法 へ の 適 用 限 界 に つ い て検 討 す る 。 ま た 、 円 板 の 回 転 速 度 と周 辺 速 度 、 円 板 浸 漬 率 お よ び液 本 体 酸 素 濃 度 と基 質 除 去 速 度 との 関 係 を シ ミュ レ ー シ ョ ンに よ り明 らか に す る 。 2シ ミュ レ ー シ ョン モ デ ル 半 浸 漬 回 転 円 板 法 は空 中 部 で は酸 素 が 大 気 中 か ら生 物 膜 へ 移 動 し 、 ア ンモ ニ ア性 窒 素(以 下NH3-N) は 生 物 膜 内 へ は供 給 さ れ な い 。水 中 部 で はNH3-Nは 液 本 体 か ら生 物 膜 へ 輸 送 さ れ 、酸 素 は そ の 濃 度 勾 配 に よ り液 本 体 か ら生 物 膜 へ あ る い は生 物 膜 か ら液 本 体 へ 移 動 す る 。 空 中 部 で は 付 着 水 膜 表 面 の 酸 素 濃 度 は 常 に 飽 和 され 、水 中 部 で は液 本 体NH3-Nお よ び酸 素 は定 常 濃 度 で あ り、 液 本 体 は 完 全 混 合 状 態 で あ る 。 酸 素 お 図-1半 浸 漬 回 転 円板 生 物 膜 モ デ ル

表-1シ ミ ュ レ ー シ ョ ン の 条 件 よ びNH3-Nは 拡 散 層 と付 着 水 膜 で は分 子 拡 散 の み に よ り移 動 し 、生 物 膜 内 で は分 子 拡 散 に よ る移 動 と ゼ ロ 次 生 物 化 学 的 反 応 が 同 時 に 生 ず る 。 た だ し 、生 物 化 学 的 反 応 は 生 物 膜 内 に 酸 素 お よ びNH3-Nが と も に存 在 す る場 合 の み 生 じ 、嫌 気 性 生 物 膜 で は基 質 除 去 は 考 慮 せ ず 分 子 拡 散 に よ る基 質 の 移 動 の み を 考 え る 。半 浸 漬 回 転 円 板 法 モ デ ル で は 図-1に 示 す よ う に シ ス テ ム は 空 中 部 で は気 相 、 付 着 水 膜 、お よ び 生 物 膜 、水 中 部 で は 液 本 体 、拡 散 層 お よ び 生 物 膜 に よ り構 成 され る 。 シ ミ ュ レ ー シ ョ ンの 基 礎 式 は 非 定 常 分 子 拡 散 過 程 を示 す Fickの 第2法 則 で あ る 。 (1) 式 −(1)は付 着 水 膜 お よ び 拡 散 層 に は 直 接 適 用 で きるが 、 好 気 性 生 物 膜 で は生 物 化 学 的 反 応 に よ り基 質 消 費 が 起 こ る た め 式-2に 示 す よ う に生 物 化 学 的 反 応 項 を加 え ね ば な らな い 。

(2)

式-(2)を 差 分 表 示 し て 、 任 意 時 間tj+1、 第i層 の △t 時 間 後 の 基 質 濃 度 は 式-(3)と な る 。

(3)

(4) こ こ で 、 添 字jは △t時 間 の 数 を 表 わ し 、 任 意 時 間 Tj=j・ △tに お け る 液 本 体 か ら生 物 膜 表 面 へ 移 動 す るFluxは 式 −(5)と な る 。 (5) した が っ て 、 半 浸 漬 回 転 円 板 法 に お け る液 本 体 か ら生 物 膜 表 面 へ の 平 均Fluxは 式-(6)で 表 わ さ れ る 。 図-2円 板 周 辺 速 度 と基 質 移 動 係 数 の 関 係 図-3硝 化 反 応 速 度 係 数 と水 温 の 関 係 図-4液 本 体 酸 素 濃 度 とNH3-Nの 関 係

(6)

定 常 状 態 で は単 位 時 間 当 りの 基 質 除 去 速 度 はFluxに 浸 漬 面 積 を乗 じた 式-(7)で 表 わ され る 。

(7)

3結 果 と考 察 シ ミ ュ レ ー シ ョ ン を行 な う に 当 り、前 述 した モ デ ル に 従 って 、表-1に 示 す 実 験 条 件 に 合 わ せ 電 算 機 に よ り数 値 計 算 を行 っ た 。拡 散 層 厚 と硝 化 速 度 係 数 は そ れ ぞ れ 図-2、3に 示 す よ うな 筆 者 らの 実 験 結 果 を用 い た 。図-4は 液 本 体 酸 素 濃 度 とNH3-N濃 度 の 関 係 で あ る 。液 本 体 酸 素 濃 度 は あ るNH3-N濃 度 以 上 で は ほ ぼ 一 定 とな って い る こ と が わ か る 。 そ こで 、Run 1 で はNH3-N濃 度 が3.5mg/l以 上 で は液 本 体 酸 素 濃 度 は3.0mg/l、Run 2で は 液 本 体NH3-N濃 度 が 3.0mg/l以 上 で は3.5mg/lと した 。 計 算 条 件 の 中 で 付 着 水 膜 厚 は未 知 で あ り 、種 々 の 付 着 水 膜 厚 に つ い て 計 算 し 、 シ ミュ レー シ ョ ン に よ る平 均Fluxが 実 験 に よ り求 め たFluxに 最 も適 合 す る付 着 水 膜 を求 めた。 そ の 結 果 、付 着 水膜 厚 はRun 1で は50μm、Run 2で は60pmと な った 。Bintan jaら は 円 板 表 面 上 の 付 着 水 膜 厚 を求 め る次 の 式 を 提 示 し た 。 (8) 図-5の 破 線 は 式-(8)を 用 い て計 算 し た 結 果 で あ り、 付 着 水 膜 厚 はRun 1の 条 件 で約40pmと な り 、 シ ミ ュ レ ー ショ ン に よ り推 定 した 付 着 水 膜 厚(50Pm) とほ ぼ 一 致 して い る 、 ま た 、Hartmanは 生 物 膜 が 付 着 して い る場 合 の 付 着 水 膜 厚 を40μmと 測 定 し た 。 付 着 水 膜 は 円 板 速 度 と円 板 の 表 面 状 態 に よ って も変 わ る と考 え られ るの で本 文 で は 式-(8)か ら計 算 した 図-5の 実 線 を 用 い た 。 (8) 3-1シ ミュ レー シ ョン に よ る動 力 学 式 の 検 討 図-6は シ ミュ レ ー シ ョ ンに よ り求 め たRun1に お け る空 気 中 と水 中 部 の 生 物 膜 内NH3-Nと 酸 素 の濃 度 分 布 で あ る 。液 本 体NH3-Nお よ び 酸 素 は 定 常 濃 度 で あ って も空 気 中 お よ び水 中 部 の 生 物 膜 内 基 質 濃 度 分 布 は 著 し く変 化 す る 。図-6中 の 破 線 は 筆 者 ら の モ デ 図-5円 板 回 転 速 度 と付 着 水 膜 厚 の 関 係 図-6シ ミ ュ レ ー シ ョ ン に よ るNH3-N 図-7円 板 滞 留 時 間 とFluxの 関 係(Run 1)

ル か ら求 め た 定 常 状 態NH3-N濃 度 分 布 で あ る 。式-(5)で計 算 さ れ た 生 物 膜 へ のNH3-NFluxと 液 本 体 中 の 滞 留 時 間 との 関 係 を 図-7に 示 す 。 液 本 体NH3-N 濃 度 が3.5mg/4以 上 で は 平 均Flux(○ 印)は ほ と ん ど 一定 とな り、3,5mg/l以 下 で は減 少 す る 。 この こ とは液 本 体NH3-N濃 度 が3.5mg/l以 上 に な る と 反 応 が 酸 素 律 速 とな り、 そ れ 以 下 で はNH3-N律 速 と な る た め で あ る 。 図-4の 実 験 結 果 か ら も同 様 な事 が わ か る 。 図-8は シ ミュ レ ー シ ョ ン と実 験 に よ り求 め た 平 均Fluxで あ る 。表-1に 示 す 条 件 で の シ ミ ュ レ ー シ ョ ンか ら求 め られ た値 と実 験 値 は ほ ぼ 一 致 して い る 。 この 結 果 、筆 者 らの定 常 動 力 学 理 論 か ら求 め た 硝 化 速 度 は 浸 漬 生 物 膜 の 平 均 硝 化 速 度 に ほぼ 等 し い こ と が わ か る 。 3-2円 板 速 度 と硝 化 速 度 の 関 係 図-9は 付 着 水 膜 厚 と硝 化 速 度 の 関 係 を示 す シ ミ ュ レ ー シ ョ ンの結 果 で あ る。 硝 化 速 度 は 付 着 水 膜 厚 に 大 き く影 響 さ れ 、付 着 水 膜 厚 が 厚 く な るほ ど 小 さ くな る こ とが わ か る 。前 述 し た よ うに 、付 着 水 膜 厚 は周 辺 速 度 が 速 くな る ほ ど厚 く な る。 拡 散 層 厚 お よ び付 着 水 膜 厚 は周 辺 速 度 で 決 ま り 、円 板 周 辺 速 度 が 一 定 な ら 、円 板 径 お よ び回 転 速 度 が 変 わ って も一 定 と考 え ら れ る 。 図-10の 破 線 は 円 板 周 辺 速 度 を 一定(7.1m/min) と し て付 着 水 膜 厚50μm、 拡 散 層 厚80pmの 条 件 で 回 転 速 度 を2.5∼15rpmま で 変 えた 時 の シ ミ ュ レ ー シ ョ ンの結 果 で あ る_{。平 均Fluxは 回 転 速 度 が 高 い} ほ ど大 き くな る 。 こ の こ と は 、小 型 の 実 験 装 置 で得 ら れ た デ ー タか ら円 板 周 辺 速 度 を 基 準 と して ス ケ ー ル ァ ップ を行 う場 合 に 、実 装 置 の 効 率 が 実 験 装 置 の 効 率 よ り も低 くな る とい う現 場 で の 経 験 を 裏 付 け る もの で あ る 。 一 方 、同 一 円 板 径 で も回 転 速 度 を か え る と周 辺 速 度 が 異 な り、酸 素 律 速 状 態 で は 回 転 速 度 が 低 い ほ ど拡 散 層 厚 は厚 く な るが 付 着 水 膜 が 薄 くな るた め平均Flux は 大 き くな る 。図-10の 実 線 が こ の場 合 の シ ミ ュ レ ー シ ョンの 結 果 で あ る 。 ま た 、NH3-N律 速 状 態 で は 回 転 速 度 が 高 い ほ ど拡 散 層 厚 が 薄 くな る た め 平 均Flux は大 き くな る 。 3-3円 板 浸 漬 率 と硝 化 速 度 の 関 係 半 浸 漬 回 転 円 板 法 で は円 板 の 約 半 分 が 気 相 中 に あ る た め 、円板 の 浸 漬 率 が 変 化 す る と回 転 速 度 は 一 定 で も 円 板 の 空 中 ・水 中 滞 留 時 間(Cycle timeと 定 義 す る)が 変 化 す る 。浸 漬 率 が 変 化 す る場 合 の 空 中 の 平 均 図-8円 板 表 面 へ のNH3-N Flux 図-9付 着 水 膜 厚 と硝 化 速 度 の 関 係 図-10円 板 速 度 と硝 化 速 度 の 関 係

Cycle timeは 式-(9)で 表 わ さ れ る 。

(9)

(10)

(11)

ま た 、浸 漬 率 は 式-(12)で 表 わ さ れ る 。

(12)

図-11は 式-(9)、(12)に よ り計 算 し た浸 漬 率Cycle timeの 関 係 で あ る 。図-12はRun 1の 条 件 で 円 板 のCycle timeを 関 数 と した 時 の シ ミュ レ ー シ ョ ンの 結 果 で あ る 。 ○ 印 は 酸 素 律 速 、 △ 印 はNH3-N律 速 条 件 で の 結 果 で あ る 。 酸 素 律 速 で は 、浸 漬 率 を 小 さ く し て水 中 に 比 べ 空 中 のCycle timeを 長 くす る と、 図-7に 示 す よ うに 初 期Fluxが 大 き くな り、 平 均 Fluxも 大 き くな って い る 、 しか し、浸 漬 率 が 小 さ く な る と浸 漬 面 積 が 小 さ くな り 、● 印 で示 す よ う に 式-(7）で 示 した 単 位 時 間 当 りの 硝 化 速 度 は む しろ 小 さ くな る 。酸 素 律 速 で 、Run 1の 条 件 で は 平 均Fluxに 浸 漬 面 積 を乗 じた 値 が 最 大 に な る最 適 浸 漬 率 は 約40% で あ る 。 一 方 、NH3-N律 速 で はCycle timeを 変 化 させ て も平 均Fluxは さ ほ ど変 化 し な い 。 し か し 、 ▲ 印 で示 す よ う に浸 漬 面 積 が 大 き くな る と硝 化 速 度 は 大 き く な り 、NH3-N律 速 で は浸 漬 率 が 大 きい ほ ど高 い 硝 化 速 度 が 得 られ る 。 3-4液 本 体 酸 素 濃 度 と硝 化 速 度 の 関 係 酸 素 律 速 で は 液 本 体 酸 素 濃 度 を 上 げ る こ と に よ り平 均Fluxを 高 め る こ とが で き る と考 え ら れ る 。図-13 はRun 1に お け る液 本 体 酸 素 濃 度 と平 均Fluxの シ ミュ レー シ ョ ンの 結 果 で あ る 。液 本 体 酸 素 濃 度 が 高 く な る に従 い平 均Fluxも 大 き くな るが 、液 本 体 酸 素 濃 度 が3mg/lか ら6mg/lに な って も硝 化 速 度 は 約 10%大 き くな るだ け で あ る 。酸 素 律 速 で は液 本 体 を 曝 気 して 液 本 体 酸 素 濃 度 を高 め る こ と は大 き な エ ネ ル ギ ー を必 要 と す るの で効 率 的 方 法 と は い え な い 。 む し ろ 、気 相 中 の 酸 素 分 圧 を高 く して 生 物 膜 表 面 の 酸 素 濃 度 を 高 く した 方 が 効 率 的 と考 え られ る 。酸 素 分 圧 を高 く した実 験 結 果 はす で に報 告 ず み で あ り、 こ の 点 に つ い て の 詳 細 は講 演 時 に 報 告 す る 。 図-11浸 漬 率 とCycle dmeの 関 係

図-12 Cycle timeと 平 均Fluxの 関 係

4お わ り に シ ミ ュ レ ー シ ョ ンの 結 果 次 の こ とが 明 らか に な っ た 。 半 浸 漬 回 転 円 板 法 に お い て は液 本 体 基 質 濃度 は定 常 で も生 物 膜 内 基 質 濃 度 分 布 は 著 し く変 化 し 、液 本 体 か ら拡 散 層 へ のFluxは 生 物 膜 表 面 で 一 定 で な い 。 しか し 、 シ ミュ レー シ ョン に よ り得 られ た 平 均Flnxは 定 常 動 力 学 理 論 か ら求 め たFlux値 とほ ぼ 一 致 して い る。 この こ と は筆 者 らの 動 力 学 理 論 が 半 浸 漬 型 回 転 円 板 法 に も適 用 可 能 で あ る こ とを 意 味 して い る 。ま た 、 シ ミ ュ レ ー シ ョン に よ り生 物 膜 内 基 質 濃 度 分 布 が 明 らか に な り、任 意 の 円 板 径 、浸 漬 率 、 円 板 速 度 、お よ び液 本 体 基 質 濃 度 な ど諸 条 件 下 で の 単 位 浸 漬 面 積 当 りの 基 質 除 去 量 の 定 量 化 が 可 能 とな った。 回 転 速 度 、浸 漬 率 、 液 本 体 酸 素 濃 度 、お よ び付 着 水 膜 を変 化 させ て シ ミュ レ ー シ ョン を 行 っ た結 果 、 硝 化 反 応 速 度 を上 げ る た め に は 酸 素 律 速 の 場 合 、付 着 水 膜 厚 を 小 さ くす る か 、気 相 中 の 酸 素 分 圧を 高 め る の が 最 も有 効 で あ る こ とを 明 らか に し た 。 一 方 、NH3-N律 速 の 場 合 、Cycle timeの 短 縮 、 拡 散 層 厚 の 縮 少 、 お よ び 円 板 浸 漬 率 の 増 大 が 効 果 的 で あ る 。 記 号 表

参 考文献

B. E. Rittman

and P. L. McCarty

(1980). Design

of Fixed-film

Processes

with

Steady-state-biofilm

Model,Progress

in Water

Technology,

Vol. 12, pp. 271-281

Bintanja,

H. H. J., Van der Erve, J. J. V. M. and Boelhouwer,C.

(1975).

Oxygen Transfer

in a

Rotating

Disc Treatment

Plant. Water Research,Vol.

_{9 , pp. 1147-1153}

Harremoes,P.

(1976).

The Significance

of Pore Diffusion

to Filter

Denitrification.

J. Water Pollution

Control

Federation,

Vol. 18, No. 2, pp. 377-388

H. Hartman

(1960).

Untersuchungen uber

die

Biologische

Reinigung

von Abwasser

mitlife

von Tauchtropfkorpern,

Kommissionsverlag

R. Oldenbourg

Minchen.

Hoehn, R. C., Ray, A. D. (1973).

Effects

of Thickness

on Bacterial

Film.

J. WaterPollution

Control

Federation,

Vol. 45, pp. 2302-20.

LaMotta, E. J.

(1976).

Internal

Diffusion

and Reaction

in Biological

Films

Environmen-tal

Science

and Technology,

Vol. 10, pp. 765-769.

LaMotta, E. J.

(1976).

External

Mass Transfer

in a Biological

Film Reactor,

Biochemistry

and Bioengineering,

Vol. 18, pp. 1359-1370.

LaMotta, E. J., Shieh, W. K. (1979).

Diffusion

and Reaction

in Biological

Nitrification,

J. Environmental

Engineering

Division,

ASCE, Vol. 105, pp. 655-670.

Levich, V. G. (1962).

Physicochemical

Hydrodynamics,

Prentice

hall,

pp. 60-72.

Poduska;R.

A. and Andrews, J. F. (1975).

Dynamics

of Nitrification

in the Activated

Sludge

Process,

J. Water Pollution

Control

Federation,Vol.

47, No. 11.

Reimer, M. and Harremoes,

P. (1978).

Multi-component

Diffusion

in Denitrifying

Biofilm,

Progress

in Water

Tech., Vol. 10, Nos. 5/6, pp. 149-165.

Standard

Methods

for the

Examination

of Water and Wastewater

(1975).

14th ed., American

Public

Health

Association,Washington,

D. C.

Watanabe,Y.

and Ishiguro,M.

(1978).

Denitrification

Kinetics

in a Submerged

Biological

Disk Unit.

Progress

in Water

Technology,

Vol. 10, Nos. 5/6, pp. 187-195.

Watanabe, Y., Ishiguro,

M. and Nishidome,

K. (1980).

Nitrification

in a Rotating

Biologi-cal Disk Reactor,

Progress

in Water

Technology,

Vol. 12, pp233-251.

討

議

(16)回

転 円 板 法 浄 化 機 構 の シ ミュ レ ー シ ョン

北 海 道 大 学 工 学 部

神

山

桂

一

回転 円板 法 の浄 化 作用 を 付着 水 膜 と生 物 膜 とに分 けて,そ れ ぞれ の膜 内へ の酸 素 お よび基 質(こ こでは半 浸漬 円 板 を用 い て の硝 化 作用 を 取 り扱 った の でNH3-N)の 移 動 現 象 と して,空 中お よ び浸 漬 中 とい う状態 が 交互 に 生 ず る 円板 に つ いて解 析 を 行 い,コ ン ピュー タ ー シ ミュ レー ションを用 い て 液 中NH3-N濃 度 や 円板 周 速 度 な ど が 硝化 速 度 に どの よ うな影 響 を与 え るかを 調 べ たの が 本研 究 の 内容 であ る。 従来 か らの豊 富 な実験 結果 か ら得 ら れ た 知見 を もと に,回 転 円板 の生 物 膜 モ デル を 図-1の よ うに まず 半 円形 部 分 が 浸漬 され る と して 考 え,付 着水 膜 お よ び生物 膜 内 へ の拡 散(非 定 常分 子 拡 散)と,生 物 膜 内で の生 物化 学 的反 応 に よ って 酸素 やNH3-Nが(2)式 に よ って濃 度 変化 が 生 ず る と し,液 中 のNH3-Nの 減 少(す な わ ち硝化)は 液本 体 か ら生物 膜 表 面 へ移 動 す るNH3 -NのFluxの 大 き さで決 ま る と して_{,こ のFluxの 変 動 と円板 上 の有 効 な生 物 膜 面 積 の大 きさか らこれ を 求 め てい} る。 シ ミュ レー シ ョ ンにあ た っ ては,表-1に 示 した 条件 を 用 いて 円 板 の 周速,液 本 体基 質 濃 度,同 溶 存 酸素 濃 度,あ るい は 円板 周速 に よ って 変 る付 着 水 膜 の 厚 さな どを パ ラ メー タ と して 計 算 した 結果 を 判 り易 く示 してあ り,回 転 円板 を 用 い て硝 化 を行 わ せ る場 合 に 大変 参 考 に な った。 た だ し,論 文 を読 み なが ら若 干,理 解 で き ない 点 が あ った ので 教 え て いた だ きた い 。 1)モ デ ル の説 明 で液 本 体 のNH3-Nが 定 常濃 度 とされ た の は,連 続 流入 完 全 混合 槽 と考 え て,槽 内濃 度 が一 定 に 保 たれ て い る状 態 を 指 して い る と思 われ るが,そ の とき の除 去NH3-N量 と生物 膜 へ のFluxの 総 量 とは 等 しい ことが ど こか で 計算 条 件 に組 み 入 れ る必 要 は あ りま せんか 。 2)式(6)で 平 均Fluxを 求 め て あ ります が,こ の と きのtはj=nま で,す な わち 浸漬 部 の最 後 ま で,す な わ ちt =n△tの _{一 定値 で一 般 的 な時 間 で はな い と理 解 して よい の で し ょ うか。} 3)上 の よ うに 理解 して 図-6を 見 た と き,生 物 膜 表面 のNH3-N濃 度 が 水 没直 前 に ど こま で減 少 して い るか が平 均 のFluxに 影響 す る こ とにな り,Co.iを 計 算 で は どの よ うに扱 わ れ た ので し ょうか。 4)円 板 速 度 と硝化 速 度 の 関係 を 述べ て あ る部 分 は,本 論 文 の 中心 課題 と思 われ ます が,当 日 もう 少 し判 り易 く説 明 して ほ しい。 5)付 着 水 膜 厚 さは式(8),(8)と もに円 板 周速 ωRで 定 ま って しまい ま すが,実 測 で も これ は認 め られたので しょ うか。 生 物 膜 の 状態,す なわ ち 回転 速 度 に よ って 変 って くる の では な いか と思 って い たが,私 の考 え ち がい で し ょ うか 。 以 上 は小 さ な疑 問点 で あ る。 最 後 に,シ ミュ レー シ ョ ンの 結果 が実 験 結果 と どの よ うに一 致 す るのか を 具体 的 に 見せ て い た だけ る と有 難 い と思 う。膜 の 内 部 を実 測 す る こ とは で きな い か も知 れ ない の で,液 中 の様 子 か らの 推 定 で もよ いか ら。

討

議

(16)回

転 円 板 法 浄 化 機 構 の シ ミ ュ レ ー シ ョ ン

岩手大学 工 学部

大

沼

正

郎

本 研 究 で は,生 物 膜 内 基 質 濃 度 を 非 定 常 と して コ ン ピ ュ ー タ ー ・シ ミ ュ レ ー シ ョ ン を 行 っ た 努 力 に つ い て 評 価 す る 。 しか し な が ら,次 の 諸 点 に つ い て 疑 問 が あ る の で 御 教 示 い た だ け れ ば 幸 で あ る 。

1)シ ミュ レー シ ョ ン の 条 件 と して 酵 素 の 拡 散 係 数 をRun 1,Run 2に お い て3.0cm2/day,2.2cm2/dayと し て い る 。 水 温 が 同 じ水 中 の 拡 散 係 数 と 比 較 す る と,シ ミ ュ レ ー シ ョ ン に 使 っ た 拡 散 係 数 は,前 者 で30%, 後 者 で10%以 上 も 大 き くな っ て い る 。 こ の こ と に 関 す る 見 解 を う か が い た い 。 2)図-4の プ ロ ッ ト,曲 線 は 実 験 結 果 な の か そ れ と も シ ミ ュ ー レ ー シ ョ ンの 結 果 な の で し ょ う か? 3)シ ミ ュ ー レ ー シ ョ ン に つ い て 次 の 点 に つ い て う か が い た い 。 (1)差 分 で 非 定 常 解 析 を お こ な う 場 合,そ の 安 定 条 件 で あ る△t,△Z,DAの 関 係 を 明 示 して 欲 し い 。 (2)生 物 膜 内 に お け るz方 向 の 終 端(Z=∞)に お け るNH3-Nに 関 す る 環 境 条 件 。 (3)50%浸 漬 の 回 転 円 板 ろ 床 に お い てAirphaseで は,NH3-Nはjilm中 に お い て 水 膜 方 向 に 拡 散 す る と い う モ デ ル で し ょ う か?。 こ の 場 合,図-6に お け るNH3-Nの 曲 線 が 下 に 凸 と な る 秒 数 は ど の 程 度 で し ょ う か?

(4)図-6に お い てDOに つ い て は,steady stateに 近 く な る こ と が わ か る 。 し か し な が ら, water phaseに お け るNH3-Nの100%浸 漬 の 回 転 円 板 の 結 果(steady state)がt=2 _.0∼4% の と こ ろ,も し くは こ の 円 板 をt=40秒 で 静 止 した 場 合,DOが ほ ぼ0に もか か わ らずNH3-Nが steady stateの 状 態 に な る と 考 え られ る な ら,非 定 常 解 析 の 結 果 が 定 常 解 析 の 結 果 と 一 致 す る と考 え る べ き で な い で し ょ う か 。 この結 果 か ら,DOに ついては ほ ぼ 一 致 す る と考 え られ て もNH3-Nに つ い て は 一 寸 疑 問 が あ る の で は な い で し ょ う か? しか し な が ら,図-8に お け る シ ミ ュ レ ー シ ョ ン と 実 験 のfluxが ほ ぼ 一 致 して い る と い う 結 果 が 得 ら れ て い る 。 こ の こ と が よ く 理 解 で き な い 。 図-8に お い て,steady stateに お け る 計 算 か ら も と め た fluxは ど の 程 度 で し ょ うか? 4)液 本 体 のNH3-N濃 度 が3.5mg/l以 下 に お い て,NH3-Nが 反 応 を 律 速 す る と あ る が,こ の 根 拠 は な に に 基 づ い て い る の で し ょ う か? 特 に,こ の 問 題 に 関 して 実 証 は 行 わ れ た の で し ょ うか?
